1 主电路设计逆变电路的作用是将直流电压转换成梯形脉冲波，经低通滤波器滤波后，从而使负载上得到的实际电压为正弦波。

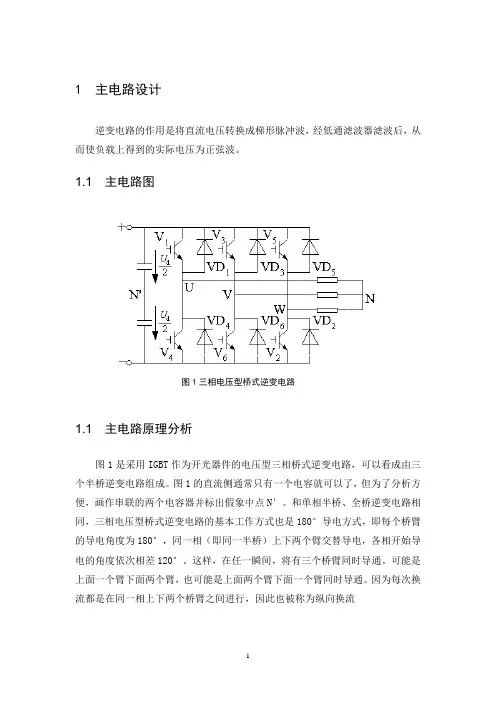

1.1 主电路图图1三相电压型桥式逆变电路1.1 主电路原理分析图1是采用IGBT作为开光器件的电压型三相桥式逆变电路，可以看成由三个半桥逆变电路组成。
图1的直流侧通常只有一个电容就可以了，但为了分析方便，画作串联的两个电容器并标出假象中点N′。
和单相半桥、全桥逆变电路相同，三相电压型桥式逆变电路的基本工作方式也是180°导电方式，即每个桥臂的导电角度为180°，同一相（即同一半桥）上下两个臂交替导电，各相开始导电的角度依次相差120°。
这样，在任一瞬间，将有三个桥臂同时导通。
可能是上面一个臂下面两个臂，也可能是上面两个臂下面一个臂同时导通。
因为每次换流都是在同一相上下两个桥臂之间进行，因此也被称为纵向换流1.2 工作波形分析和绘制对于U 相输出来说，当桥臂1导通时，2'd UN U u =，当桥臂4导通时，2'd UN U u -=。
因此，'UN u 的波形是幅值为2d U 的矩形波。
V 、W 两相的情况和U 相相似，'VN u 、'WN u 的波形形状和'UN u 相同，只是相位依次相差120°。
'UN u 、'VN u 、'WN u 的波形如图2a 、b 、c 所示。
图2 三相电压型桥式逆变电路的工作波形 负载线电压UV u 、VW u 、WU u 可由下式求出⎪⎭⎪⎬⎫-=-=-=''''''UN WN WU WN VN VW VN UN UV u u u u u u u u u ()1⎪⎭⎪⎬⎫-=-=-=''''''UN WN WU WN VN VW VN UN UV u u u u u u u u u图2d 是依照上式画出的UV u 波形。
电压型逆变电路课程设计
电压型逆变电路课程设计(共12页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1 主电路设计逆变电路的作用是将直流电压转换成梯形脉冲波，经低通滤波器滤波后，从而使负载上得到的实际电压为正弦波。
主电路图图1三相电压型桥式逆变电路主电路原理分析图1是采用IGBT作为开光器件的电压型三相桥式逆变电路，可以看成由三个半桥逆变电路组成。
图1的直流侧通常只有一个电容就可以了，但为了分析方便，画作串联的两个电容器并标出假象中点N′。
和单相半桥、全桥逆变电路相同，三相电压型桥式逆变电路的基本工作方式也是180°导电方式，即每个桥臂的导电角度为180°，同一相（即同一半桥）上下两个臂交替导电，各相开始导电的角度依次相差120°。
这样，在任一瞬间，将有三个桥臂同时导通。
可能是上面一个臂下面两个臂，也可能是上面两个臂下面一个臂同时导通。
因为每次换流都是在同一相上下两个桥臂之间进行，因此也被称为纵向换流1.2 工作波形分析和绘制对于U 相输出来说，当桥臂1导通时，2'd UN U u =，当桥臂4导通时，2'd UN U u -=。
因此，'UN u 的波形是幅值为2d U 的矩形波。
V 、W 两相的情况和U 相相似，'VN u 、'WN u 的波形形状和'UN u 相同，只是相位依次相差120°。
'UN u 、'VN u 、'WN u 的波形如图2a 、b 、c 所示。
图2 三相电压型桥式逆变电路的工作波形 负载线电压UV u 、VW u 、WU u 可由下式求出⎪⎭⎪⎬⎫-=-=-=''''''UN WN WU WN VN VW VN UN UV u u u u u u u u u ()1⎪⎪⎬⎫-=-=''''WN VN VW VN UN UV u u u u u u图2d 是依照上式画出的UV u 波形。
