门禁系统的485总线结构的布线规范及调试方法

485总线结构的布线规范及调试方法

485总线结构的布线规范及调试方法一、布线规范1、控制器通讯线（包括485/422、232和韦根等通讯线）必须采用国际通用的8芯屏蔽双绞线,这样可有效防止和屏蔽干扰。

线径大于0.3mm总线长度不超过1200建议在1000米以内，如果更长请选用其它专用485/232转换器或者加中继器，并选用更粗的通讯电缆。

控制器GND 485- 485＋分别对应连接485转换器GND TD(A) TD(B)，通讯线路采用串联挂接式连接，请勿采用星型连接或者局部星型连接（如图二）。

如果线路过长和设备过多，请在最后一台设备上增加终端电阻（有跳线加载）总线最多可挂接128台控制器。

（图二、控制器与计算机相连）2、其设备用线不得走强电凿或是强电线管。

如因环境所限，要平行走线，则要远离50CM以上。

二、安全事项注意1、虽然控制器已经具备了防静电和防雷击设计，但是请确保电源和机箱的良好接地，以保障电路不被静电、雷电和其他设备漏电所伤害，长时间稳定运行。

2、请勿带电拔插接线端子，或者带电焊接操作，焊接接线时应该先拔下所对应的接线座。

3、请勿私自拆卸控制器上的元器件，这样有可能会引起系统信息的丢失或芯片损害。

4、本控制器可以直接外挂UPS不间断电源，保证停电后系统仍然可以继续工作。

系统配备掉电保护装置，即使停电系统设置信息和记录也不会丢失。

5、尽量避免将控制器电源和其他大电流工作设备接在同一电源上。

485施工常见错误现象485线路不使用双绞线，或者使用低档的无源转换器!485通讯线不能走星型连接，必须走规范的手牵手的总线模式。

如果485走线不规范或者超出通讯范围，会出现通讯不上或者有时通讯上有时通讯不上的现象。

485传输是差模传输模式，只有485＋和485- 互为双绞，才能使得485传输模式受到的干扰最小，传输最远，传输质量最好。

有些工程商不采用双绞线会使得干扰很大，有些工程商误以为线粗一些传输质量会好，将双绞线合成一股，另外一台双绞线也合成一股，这样适得其反，反而大幅度降低了通讯质量。

485接线及设置方法

485接线及设置方法接线及设置方法是指将各种设备进行正确的连接和设置，以保证设备的正常运行和信号的传输。

一、接线方法：1.首先，了解各设备的接口类型和对应的接线方式，确保接线正确。

2.将所有的设备按功能和用途进行分类，然后确定每类设备之间的连接关系。

3.针对每个连接关系，选择合适的接口线（如HDMI、VGA、USB、网线等）进行连接。

在选择接口线时，应根据设备的支持和需求进行选择。

4.确定好接口的位置和方向，插入对应设备的接口插口中。

注意正确对齐插头和插孔，并轻轻推入。

5.接线完成后，检查每个接口的连接状态，确保接触良好，没有松动或者接触不良现象。

二、设置方法：1.打开电源开关，确保所有设备都有电源供应。

2.对于可调节的设备（如音量调节、亮度调节等），根据实际需求进行调整，以获得最佳的效果。

通常，设备的使用手册中会有相应的设置说明。

3.对于网络设备（如路由器、交换机等），需要进行相关的设置以连接和管理其他设备。

通常，可以通过浏览器输入对应的IP地址进行设置。

在设置之前，需要先了解设备的默认用户名和密码，以避免设置时遇到问题。

4.对于电视、音响等需要输入信号源的设备，需要根据实际需要选择对应的信号源。

通常，可以通过遥控器或者设备上的按钮进行选择。

5. 在连接电脑和显示屏等设备时，需要进行分辨率的设置。

在Windows系统中，可以通过“显示设置”进行设置；在Mac系统中，可以通过“显示器”菜单进行设置。

注意事项：1.在进行接线和设置前，先关闭设备的电源，避免因误操作导致安全事故。

2.在插拔接口线时，要轻拿轻放，避免用力过大导致插头或插孔损坏。

3.在进行设置时，要仔细阅读设备的使用手册，并按照说明进行设置，避免错误设置导致设备无法正常工作。

4.在进行网络设备的设置时，要确保网络环境稳定，避免因网络故障导致设置失败或者设备无法连接。

5.在进行驱动安装和设置时，要使用正版驱动软件，并注意选择适合操作系统的版本，以避免出现兼容性问题。

485布线规范

78485总线的布线规范及调试方法一、布线规范1、控制器通讯线（包括485/422、232和韦根等通讯线）必须采用国际通用的8芯屏蔽双绞线,这样可有效防止和屏蔽干扰。

线径大于0.3mm总线长度不超过1200建议在1000米以内，如果更长请选用其它专用485/232转换器或者加中继器，并选用更粗的通讯电缆。

控制器GND 485- 485＋分别对应连接485转换器GND TD(A) TD(B)，通讯线路采用串联挂接式连接，请勿采用星型连接或者局部星型连接。

如果线路过长和设备过多，请在最后一台设备上增加终端电阻（有跳线加载）总线最多可挂接128台控制器。

2、其设备用线不得走强电凿或是强电线管。

如因环境所限，要平行走线，则要远离50CM以上。

二、安全事项注意1、虽然控制器已经具备了防静电和防雷击设计，但是请确保电源和机箱的良好接地，以保障电路不被静电、雷电和其他设备漏电所伤害，长时间稳定运行。

2、请勿带电拔插接线端子，或者带电焊接操作，焊接接线时应该先拔下所对应的接线座。

3、请勿私自拆卸控制器上的元器件，这样有可能会引起系统信息的丢失或芯片损害。

4、本控制器可以直接外挂UPS不间断电源，保证停电后系统仍然可以继续工作。

系统配备掉电保护装置，即使停电系统设置信息和记录也不会丢失。

5、尽量避免将控制器电源和其他大电流工作设备接在同一电源上。

485施工常见错误现象：485线路不使用双绞线，或者使用低档的无源转换器!485通讯线不能走星型连接，必须走规范的手牵手的总线模式。

如果485走线不规范或者超出通讯范围，会出现通讯不上或者有时通讯上有时通讯不上的现象。

485传输是差模传输模式，只有485＋和485- 互为双绞，才能使得485传输模式受到的干扰最小，传输最远，传输质量最好。

有些工程商不采用双绞线会使得干扰很大，有些工程商误以为线粗一些传输质量会好，将双绞线合成一股，另外一台双绞线也合成一股，这样适得其反，反而大幅度降低了通讯质量。

485总线报警主机系统布线要求和注意事项

1、485总线报警主机应采用什么样的线材？一条485总线最多可以接多少台设备？注意事项：1）普通的网线没有屏蔽层，不能防止共模干扰。

2）网线只有0.2mm2，线径太小，会导致传输距离降低和减少可接的设备数目。

3）网络线材为单股的铜线，相比多芯线而言较容易断裂。

2、防盗报警主机为什么要接地？因为485收发器只有在规定共模电压-7V至+12V之间时，才能正常工作。

如果超出这个范围就会影响通讯，严重时会直接造成通讯接口的损坏。

共模干扰会增大上述共模电压。

为消除这种干扰，最有效的方式就是将485通讯线的屏蔽层用作地线，将机具、电脑等网络中的设备地连接在一起，并由一点可靠的接入大地。

3、电控锁和控制器、读卡器可以用同一个电源供电吗？答：不能。

在电控锁不动作的情况下，SKPS的纹波电压只有40-50mV，一旦动作，即在电控锁在开门或者关门时，纹波电压会升到100mv——300mv,该纹波会通过地线进入到控制器和读卡器，导致通讯芯片和CPU发热，造成通讯不稳定，严重时还会烧坏芯片。

而且电控锁在上电和断电的瞬间，电控锁里面的线圈，会充放电产生一个高达850mA的脉冲，如果电控锁的两端没有并联二极管的话，该波纹信号也会传入控制器和读卡器中。

推荐一个控制器和它下面挂接的所有读卡器共用一个SKPS电源；该控制器下面每个电控锁各使用一个单独的SKPS电源。

4、485通讯线应该如何走线？通讯线应尽量远离高压电线，不要和电源线并行，更不能困扎在一起。

5、为什么485总线线材必须要采用手拉手的布线方式，而不能采用星形结构的布线方式？因为星形结构的布线方式会产生反射信号，从而会影响到485通信。

总线到每个终端设备的分支长度应尽量短，一般最好不要超过5米。

分支线如果没有接终端设备，也会有反射信号，对通讯产生较强的干扰，应该将其去掉。

在门禁系统中，有两个地方应用到485总线：一是计算机到下面挂接的控制器，二是控制器到下面挂接的485读卡器。

RS485通讯布线要求及故障处理方法

RS485通讯布线要求及故障处理方法RS485通讯是一种串行通信协议，被广泛应用于工业自动化、仪器仪表、楼宇控制等领域。

在进行RS485通讯布线时，需要遵循一定的要求，以确保通讯的稳定性和可靠性。

同时，在实际使用过程中，可能会出现各种故障，需要采取相应的处理方法。

以下是关于RS485通讯布线要求及故障处理方法的详细介绍。

一、RS485通讯布线要求1.线缆选择RS485通讯通常采用双绞线作为传输介质，常见的双绞线为UTP（没有屏蔽层）和STP（有屏蔽层）。

在选择线缆时，应根据实际环境需求和通讯距离选择合适的线缆类型。

对于长距离通讯，建议采用STP线缆，以提供更好的抗干扰性能。

2.线缆长度3.线缆接线4.线缆终端电阻5.消除接地环路在RS485通讯布线过程中，应尽量消除接地环路，以减小传输过程中的磁耦合干扰。

可以使用差分模式传输、绝缘隔离等方式来降低接地环路的影响。

1.信号干扰导致通讯错误如果RS485通讯出现错误，首先需要检查是否有外部信号干扰。

可以采取以下措施来解决这个问题：-检查线缆是否与高电压、大电流线路靠得过近，如果是，应移开线缆位置。

-检查线缆是否被其他高频信号干扰，如果是，可以采用屏蔽线缆或者增加屏蔽材料来减少干扰。

-如果通讯距离较长，可以考虑使用中继器进行信号放大和重新发送。

2.配置错误导致通讯失败如果RS485通讯无法建立连接，可能是由于配置错误导致的。

可以采取以下措施来解决这个问题：-检查通讯设备的RS485通讯参数设置，包括波特率、数据位、校验位等是否一致。

-检查通讯设备的地址设置，确保每个设备都有唯一的地址。

-检查通讯设备的通讯模式，包括主从模式、多主模式等是否设置正确。

3.线缆接线错误导致通讯中断如果RS485通讯中断，可能是由于线缆接线错误导致的。

可以采取以下措施来解决这个问题：-检查线缆接线是否正确，确保每个设备的A线和B线连接到相同的终端。

-检查线缆终端电阻是否连接正确，保证电阻的阻值为120欧姆。

485总线设备布线规范

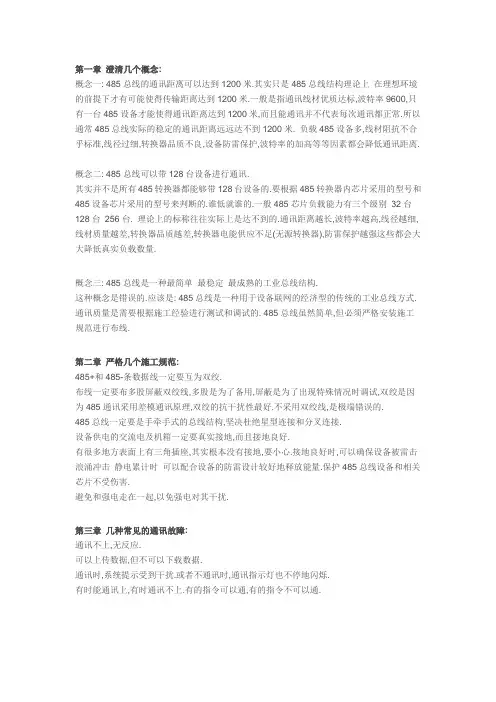

第一章澄清几个概念:概念一: 485总线的通讯距离可以达到1200米.其实只是485总线结构理论上在理想环境的前提下才有可能使得传输距离达到1200米.一般是指通讯线材优质达标,波特率9600,只有一台485设备才能使得通讯距离达到1200米,而且能通讯并不代表每次通讯都正常.所以通常485总线实际的稳定的通讯距离远远达不到1200米. 负载485设备多,线材阻抗不合乎标准,线径过细,转换器品质不良,设备防雷保护,波特率的加高等等因素都会降低通讯距离.概念二: 485总线可以带128台设备进行通讯.其实并不是所有485转换器都能够带128台设备的.要根据485转换器内芯片采用的型号和485设备芯片采用的型号来判断的.谁低就谁的.一般485芯片负载能力有三个级别32台128台256台. 理论上的标称往往实际上是达不到的.通讯距离越长,波特率越高,线径越细,线材质量越差,转换器品质越差,转换器电能供应不足(无源转换器),防雷保护越强这些都会大大降低真实负载数量.概念三: 485总线是一种最简单最稳定最成熟的工业总线结构.这种概念是错误的.应该是: 485总线是一种用于设备联网的经济型的传统的工业总线方式. 通讯质量是需要根据施工经验进行测试和调试的. 485总线虽然简单,但必须严格安装施工规范进行布线.第二章严格几个施工规范:485+和485-条数据线一定要互为双绞.布线一定要布多股屏蔽双绞线,多股是为了备用,屏蔽是为了出现特殊情况时调试,双绞是因为485通讯采用差模通讯原理,双绞的抗干扰性最好.不采用双绞线,是极端错误的.485总线一定要是手牵手式的总线结构,坚决杜绝星型连接和分叉连接.设备供电的交流电及机箱一定要真实接地,而且接地良好.有很多地方表面上有三角插座,其实根本没有接地,要小心.接地良好时,可以确保设备被雷击浪涌冲击静电累计时可以配合设备的防雷设计较好地释放能量.保护485总线设备和相关芯片不受伤害.避免和强电走在一起,以免强电对其干扰.第三章几种常见的通讯故障:通讯不上,无反应.可以上传数据,但不可以下载数据.通讯时,系统提示受到干扰.或者不通讯时,通讯指示灯也不停地闪烁.有时能通讯上,有时通讯不上.有的指令可以通,有的指令不可以通.第四章推荐几个调试方法:首先要确保设备接线正确,且严格合乎规范.共地法: 用1条线或者屏蔽线将所有485设备的GND地连接起来,这样可以避免所有设备之间存在影响通讯的电势差.终端电阻法: 在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量中间分段断开法: 通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因单独拉线法: 单独简易暂时拉一条线到设备,这样可以用来排除是否是布线引起了通讯故障更换转换器法: 随身携带几个转换器,这样可以排除是否是转换器质量问题影响了通讯质量笔记本调试法: 先保证自己随身携带的电脑笔记本是通讯正常的设备,替换客户电脑,来进行通讯,如果可以,则表明客户的电脑的串口有可能被损害或者受伤第五章提出几个建议和忠告:建议用户使用和购买门禁厂家提供的485转换器或者厂家指定推荐品牌的485转换器.门禁厂家会对与其配套的485转换器做大量的测试工作,并且会单独要求485厂家安装其固定的性能参数进行生产和品质检测,所以和其门禁设备具备较好的兼容性.千万不要贪图便宜购买杂牌厂家的485转换器.严格按照485总线的施工规范进行施工,杜绝任何侥幸心理.对线路较长负载较多的情况采用主动科学的有预留的解决方案.如果通讯距离过长,建议如果超过500米就采用中继器或者485HUB来解决问题.如果负载数过多,建议如果一条总线上超过30台就采用485HUB来解决问题.现场调试带齐调试设备.现场调试一定要随身携带几个确保以前可以接长距离和多负载的转换器一台常用的电脑笔记本测试通路断路的万用表几个120欧姆的终端电阻.485总线应采用什么样的通讯线必须采用国际上通行的屏蔽双绞线。

RS485总线结构的布线规范及调试方法

RS485总线结构的布线规范及调试方法浅谈门禁系统的RS485总线结构的布线规范及调试方法RS485网线：电脑到控制器，以及控制器与控制器之间的通讯线。

建议使用4芯双绞屏蔽网线。

线径在0.5平方毫米以上。

485总线是一种用于设备联网的经济型的传统的工业总线方式，通讯质量是需要根据施工经验进行测试和调试的，485总线虽然简单，但必须严格安装施工规范进行布线，RS485总线的布置与RS485的通讯质量非常重要。

对于大型门禁系统，首先要确定门禁管理中心的位置，了解清楚项目中每个门禁点的位置，根据门禁点的数量、网线的距离，合理设计门禁网络采用单条RS485总线，还是采用多条RS485总线。

多条RS485总线联网制遵循3条原则：1、单条总线上挂接的控制器数量一般不能超过40台；超过40台控制器的话，建议采用多条总线制，再通过485HUB连上管理电脑。

2、RS485总线长度，理论上是可以达到1200米，由于控制器数量或者通讯环境的复杂性，单条485总线建议不要超过800米。

如果超过800米，请改成多路RS485总线，选用485HUB或者中继器来改善通讯环境。

3、门禁控制点与管理中心的分布状况，如果有部分门禁点在管理中心的这边，而有部分门禁点在完全不同的方向，建议采用多路RS485总线单条RS485总线要严格几个施工规范:1、单条RS485总线一定要采取“手牵手式” 的总线结构，坚决杜绝星型连接和分叉连接。

地址码由近及远设置，即管理电脑接1号控制器，2号接1号，3号接2号，依次类推……2、设备供电的交流电及机箱一定要真实接地，而且接地良好。

有很多地方表面上有三角插座，其实根本没有接地，要小心。

接地良好时，可以确保设备被雷击浪涌冲击静电累计时可以配合设备的防雷设计较好地释放能量，保护485总线设备和相关芯片不受伤害。

3、线材一定要用线径0.5平方毫米以上的多股屏蔽双绞网线；多股是为了备用。

单独套用PVC管，避免和强电走在一起,以免强电对其干扰。

RS-485线路现场布线规范

RS-485总线由于其成本低廉，设计简单而得到了广泛的应用，大量用于安防监控，智能交通，智能楼宇，机房监控，工业自动化等各个领域。

RS-485总线敷设线路比较简单，但是有一些相应的事项必须注意，否则会容易导致通信失败，后期维护工作非常浩大。

以下是485布线规范所需要注意的地方：线材问题：485总线布线使用的线材必须要使用屏蔽双绞线，线径最好在0.75或者1.0线径的，很多人在施工的时候为了图方便，直接使用网线作为485线使用，网线具有八根线，而485线只需要使用两根线或者四根线，其他线浪费了，而且现在的网线的线径相对都比较细，并不能完全满足485总线通信需求，建议不要使用网线。

还有不能使用平行线，同轴电缆或者不带屏蔽层的双绞线，由于485是差分平衡传输，使用双绞线可以有效的抵消外部干扰对其的影响，485线路一定不能使用平行线，同样的道理，由于屏蔽层具有屏蔽外部干扰的作用，最好要使用带屏蔽层的双绞线。

布线问题：485总线的走线要尽量远离干扰源，在施工过程中，有很多人为了省事，将485线路与电源线路一起走线，这样是不合理的，电源线会产生干扰，导致485通信不稳定，还有就是485布线必须远离类似于变压器，变频器等强电压干扰源。

总线拓扑问题：由于现场环境复杂，485设备分布一般都比较散乱，施工人员为图方便，没有按照485规范将线路布设成手牵手菊花链总线式拓扑结构，而是随意布设成星型，树型甚至多种拓扑结构混合型的，留出太多太长的分支，在实际应用中，单纯的星型，树型拓扑结构甚至混合拓扑结构有的时候也是可以使用的，但是通信肯定会不稳定，如果一定要布设星型，树型拓扑结构的话，建议使用485集线器和485中继器，相关的应用可以参考485总线拓扑结构问题页面。

接地问题:在485总线布线规范里面，强调需要单点可靠接地，但是在实际施工中，485总线接地有时反而会起到反作用。

由于485布线需要手牵手菊花链方式连接，使用的屏蔽双绞线肯定都会被剪断连接在485设备上，而一般大多都会利用外面的屏蔽层作为地线，如果没有将屏蔽层做良好的连接的话，接地反而可能会导致485信号不稳定，所以485线路接地必须是单点可靠接地。

485布线规范及调试方法

485总线结构的门禁系统布线规范及调试方法第一章澄清几个概念:概念一: 485总线的通讯距离可以达到1200米.其实只是485总线结构理论上在理想环境的前提下才有可能使得传输距离达到1200米.一般是指通讯线材优质达标,波特率9600,只有一台485设备才能使得通讯距离达到1200米,而且能通讯并不代表每次通讯都正常.所以通常485总线实际的稳定的通讯距离远远达不到1200米. 负载485设备多,线材阻抗不合乎标准,线径过细,转换器品质不良,设备防雷保护,波特率的加高等等因素都会降低通讯距离.概念二: 485总线可以带128台设备进行通讯.其实并不是所有485转换器都能够带128台设备的.要根据485转换器内芯片采用的型号和485设备芯片采用的型号来判断的.谁低就谁的.一般485芯片负载能力有三个级别 32台 128台 256台. 理论上的标称往往实际上是达不到的.通讯距离越长,波特率越高,线径越细,线材质量越差,转换器品质越差,转换器电能供应不足(无源转换器),防雷保护越强这些都会大大降低真实负载数量.概念三: 485总线是一种最简单最稳定最成熟的工业总线结构.这种概念是错误的.应该是: 485总线是一种用于设备联网的经济型的传统的工业总线方式. 通讯质量是需要根据施工经验进行测试和调试的. 485总线虽然简单,但必须严格安装施工规范进行布线.第二章严格几个施工规范:485+和485-条数据线一定要互为双绞.布线一定要布多股屏蔽双绞线,多股是为了备用,屏蔽是为了出现特殊情况时调试,双绞是因为485通讯采用差模通讯原理,双绞的抗干扰性最好.不采用双绞线,是极端错误的.485总线一定要是手牵手式的总线结构,坚决杜绝星型连接和分叉连接.设备供电的交流电及机箱一定要真实接地,而且接地良好.有很多地方表面上有三角插座,其实根本没有接地,要小心.接地良好时,可以确保设备被雷击浪涌冲击静电累计时可以配合设备的防雷设计较好地释放能量.保护485总线设备和相关芯片不受伤害.避免和强电走在一起,以免强电对其干扰.第三章几种常见的通讯故障:通讯不上,无反应.可以上传数据,但不可以下载数据.通讯时,系统提示受到干扰.或者不通讯时,通讯指示灯也不停地闪烁.有时能通讯上,有时通讯不上.有的指令可以通,有的指令不可以通.第四章推荐几个调试方法:首先要确保设备接线正确,且严格合乎规范.共地法: 用1条线或者屏蔽线将所有485设备的GND地连接起来,这样可以避免所有设备之间存在影响通讯的电势差.终端电阻法: 在最后一台485设备的485+和485-上并接 120欧姆的终端电阻来改善通讯质量.中间分段断开法: 通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因.单独拉线法: 单独简易暂时拉一条线到设备,这样可以用来排除是否是布线引起了通讯故障.更换转换器法: 随身携带几个转换器,这样可以排除是否是转换器质量问题影响了通讯质量.笔记本调试法: 先保证自己随身携带的电脑笔记本是通讯正常的设备,替换客户电脑,来进行通讯,如果可以,则表明客户的电脑的串口有可能被损害或者受伤.第五章提出几个建议和忠告:建议用户使用和购买门禁厂家提供的485转换器或者厂家指定推荐品牌的485转换器.门禁厂家会对与其配套的485转换器做大量的测试工作,并且会单独要求485厂家安装其固定的性能参数进行生产和品质检测,所以和其门禁设备具备较好的兼容性.千万不要贪图便宜购买杂牌厂家的485转换器.严格安装485总线的施工规范进行施工,杜绝任何侥幸心理.对线路较长负载较多的情况采用主动科学的有预留的解决方案.如果通讯距离过长,建议如果超过500米就采用中继器或者485HUB来解决问题. 如果负载数过多,建议如果一条总线上超过30台就采用485HUB来解决问题.现场调试带齐调试设备.现场调试一定要随身携带几个确保以前可以接长距离和多负载的转换器一台常用的电脑笔记本测试通路断路的万用表几个120欧姆的终端电阻。

RS485通讯布线要求及故障处理方法

RS485通讯布线要求及故障处理方法作者：金典高科（北京）科技有限公司时间：2010-04-26 阅读次数:11323RS485总线是一种用于设备联网的经济型的传统的工业总线方式。

通讯质量是需要根据施工经验进行测试和调试的。

485通讯的传输线路为DATA+(TDA)接DATA+，DATA-(TDB)接DATA-，SG接SG（信号地通常没有接，在多数情况下，通讯也能正常，但在现场有共模干扰存在时，可能会出现发出的字符出现在接受缓冲区内的现象，因此根据现场必要时应接上信号地线并良好的接地，可以确保设备被雷击、浪涌冲击、静电累计时可以配合设备的防雷设计较好地释放能量，保护485总线设备和相关芯片不受伤害）。

1.施工前准备充足：凡事预则利，施工前做好充分的准备工作往往可使工程更好的完成，达到事半功倍的效果。

1）.常用工具准备：万用表、电烙铁、剥线钳、备用232-485转换器。

2）.备用工具准备：串口调试软件、备用长距离通讯线（普通）。

3）.现场勘察准备：在施工前要了解清楚现场各方面情况，有无大型变压、高频、无线、射频等电磁干扰源，如果有将要在特定的地方采用相关的对应措施，包括控制的距离、布线的难易度及通讯的维护等预计出大概的线路。

2.布线要求：1）.线材要求：布线要求布多股屏蔽双绞线：多股是为了备用，可以减少以后工程维护量。

屏蔽是为了出现特殊情况时调试，像现场干扰大时可以用屏蔽线作为地线连接，减少外界电磁干扰。

双绞是因为485通讯采用差模通讯原理，双绞的抗干扰性能最好。

我们推荐用的屏蔽双绞线的型号为RVSP4*0.5（四芯屏蔽双绞线，每芯由16股的0.2mm的导线组成(RVSP4*0.5)）。

注意：工程商大都习惯采用5类网线或超5类网线作为485通信线，这是错误的。

因为： A.普通网线没有屏蔽层，不能防止共模干扰。

B.网线只有0.2mm平方，线径太细，会导致传输距离降低和可挂接的设备减少。

C.网络线为单股的铜线，相比多芯线而言容易断裂。

485布线规范及调试方法解析

485总线结构的门禁系统布线规范及调试方法第一章澄清几个概念:概念一: 485总线的通讯距离可以达到1200米.其实只是485总线结构理论上在理想环境的前提下才有可能使得传输距离达到1200米.一般是指通讯线材优质达标,波特率9600,只有一台485设备才能使得通讯距离达到1200米,而且能通讯并不代表每次通讯都正常.所以通常485总线实际的稳定的通讯距离远远达不到1200米. 负载485设备多,线材阻抗不合乎标准,线径过细,转换器品质不良,设备防雷保护,波特率的加高等等因素都会降低通讯距离.概念二: 485总线可以带128台设备进行通讯.其实并不是所有485转换器都能够带128台设备的.要根据485转换器内芯片采用的型号和485设备芯片采用的型号来判断的.谁低就谁的.一般485芯片负载能力有三个级别 32台 128台 256台. 理论上的标称往往实际上是达不到的.通讯距离越长,波特率越高,线径越细,线材质量越差,转换器品质越差,转换器电能供应不足(无源转换器),防雷保护越强这些都会大大降低真实负载数量.概念三: 485总线是一种最简单最稳定最成熟的工业总线结构.这种概念是错误的.应该是: 485总线是一种用于设备联网的经济型的传统的工业总线方式. 通讯质量是需要根据施工经验进行测试和调试的. 485总线虽然简单,但必须严格安装施工规范进行布线.第二章严格几个施工规范:485+和485-条数据线一定要互为双绞.布线一定要布多股屏蔽双绞线,多股是为了备用,屏蔽是为了出现特殊情况时调试,双绞是因为485通讯采用差模通讯原理,双绞的抗干扰性最好.不采用双绞线,是极端错误的.485总线一定要是手牵手式的总线结构,坚决杜绝星型连接和分叉连接.设备供电的交流电及机箱一定要真实接地,而且接地良好.有很多地方表面上有三角插座,其实根本没有接地,要小心.接地良好时,可以确保设备被雷击浪涌冲击静电累计时可以配合设备的防雷设计较好地释放能量.保护485总线设备和相关芯片不受伤害.避免和强电走在一起,以免强电对其干扰.第三章几种常见的通讯故障:通讯不上,无反应.可以上传数据,但不可以下载数据.通讯时,系统提示受到干扰.或者不通讯时,通讯指示灯也不停地闪烁.有时能通讯上,有时通讯不上.有的指令可以通,有的指令不可以通.第四章推荐几个调试方法:首先要确保设备接线正确,且严格合乎规范.共地法: 用1条线或者屏蔽线将所有485设备的GND地连接起来,这样可以避免所有设备之间存在影响通讯的电势差.终端电阻法: 在最后一台485设备的485+和485-上并接 120欧姆的终端电阻来改善通讯质量.中间分段断开法: 通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因.单独拉线法: 单独简易暂时拉一条线到设备,这样可以用来排除是否是布线引起了通讯故障.更换转换器法: 随身携带几个转换器,这样可以排除是否是转换器质量问题影响了通讯质量.笔记本调试法: 先保证自己随身携带的电脑笔记本是通讯正常的设备,替换客户电脑,来进行通讯,如果可以,则表明客户的电脑的串口有可能被损害或者受伤.第五章提出几个建议和忠告:建议用户使用和购买门禁厂家提供的485转换器或者厂家指定推荐品牌的485转换器.门禁厂家会对与其配套的485转换器做大量的测试工作,并且会单独要求485厂家安装其固定的性能参数进行生产和品质检测,所以和其门禁设备具备较好的兼容性.千万不要贪图便宜购买杂牌厂家的485转换器.严格安装485总线的施工规范进行施工,杜绝任何侥幸心理.对线路较长负载较多的情况采用主动科学的有预留的解决方案.如果通讯距离过长,建议如果超过500米就采用中继器或者485HUB来解决问题. 如果负载数过多,建议如果一条总线上超过30台就采用485HUB来解决问题.现场调试带齐调试设备.现场调试一定要随身携带几个确保以前可以接长距离和多负载的转换器一台常用的电脑笔记本测试通路断路的万用表几个120欧姆的终端电阻。

485接线及设置方法

485接线及设置方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March录像机485接线与设置方法一，接线:录像机后面有485控制接口A与B，把解码器的控制线接到录像机这两个接口, A接正，B接负。

二，设置:进入录像机主菜单-系统管理-云台设置页面云台设置只要设置PTZ设备这一栏， 485设备这一栏不需要设置，云台设置只需要设置三个参数就可以：协议，地址码，波特率。

根据你云台的说明书，选中相对应的参数。

设置好后，确定保存就可以。

三，操作：进入云台控制界面，进行云台控制操作页面切换：是调用设置好的各种值。

设置：设置预置点，巡迹线路等。

详细具体设置方法：1、预置点设置设置某方位为预置点，步骤如下：第一步：在图1，通过方向键将云台转动到预置点位置，点设置键进入图2；图1预置点输入框图2第二步：点击预置点按钮，在预置点输入框中输入预置点值；第三步：点击设置键，然后点击右键返回图1。

移动方向键任意位置完成设置，第四步：预置点调用。

在图1，点击页面切换键，进入界面如图3。

在值输入框中输入第二步设置的预置点值，然后点击预置点按钮，即云台自动运转到相应预置点。

值输入框图32、点间巡航（举例设置两个预置点，调用点间巡航，云台在设置的巡航线路上反复运行）1）点间巡航设置步骤如下：第一步：在下图4，点击设置键进入图5；图4预置点输入框巡航路线输入框图5第二步：点击点间巡航钮，在巡航线路对话框输入巡航线路值（自己任意定义），在预置点对话框输入设置好的预置点值之一（预置点的设置方法参考1），点击增加预置点键，然后在预置点对话框输入设置好的预置点第二个值第三步：点右键返回到图4. 点击页面切换键进入如图6点间巡航调用，输入第二步设置的巡航线路“值”，然后点击“点间巡航”按钮，即云台在巡航路线上反复运转图6注：若设置多个预置点进行点间巡航，方法一样。

485总线报警主机系统布线要求和注意事项

485总线报警主机系统布线要求和注意事项报警主机系统是一种常见的安全设备，用于监控和报警防范。

正确的布线和注意事项对于确保系统正常运行至关重要。

下面将介绍485总线报警主机系统布线的要求和注意事项。

一、布线要求1.确定主机安装位置：应选取距离被监控区域近、交通便利、通风良好的地方，避免阳光直射和湿度过高的环境。

2.选择合适的线缆：使用符合国家标准的屏蔽双绞线缆，以保证信号传输的稳定性和可靠性。

常用的线缆规格为CAT5或CAT63.布线路径选择：应选择远离电源和高压设备的路径，并且避免与高压、高磁、强电磁干扰的设备共用走线。

4.最大传输距离：根据线缆类型和使用环境确定最大传输距离，避免造成信号衰减和数据传输错误。

二、注意事项1.电气连线：保持电源线、通信线、地线分开敷设，并且分别接地，以避免干扰和火灾风险。

2.接地方法：主机的接地应符合国家相关标准，确保接地可靠。

接地电阻一般应小于4欧姆。

3.线缆穿越墙壁或楼板：在布线过程中，要避免将线缆直接穿越墙壁或楼板，以防止损坏线缆和影响建筑结构。

4.信号屏蔽：必须保持信号线与高压电缆、电机等干扰源进行适当隔离和屏蔽，以确保信号的稳定传输。

5.分区布线：根据被监控区域的特点，将其划分为几个区域，每个区域连接一个485总线响应器，以提高系统的灵活性和可靠性。

6.拓扑结构：布线中多采用星型结构，即将各个子系统的主机连接到一个主机集线器上，这样可以简化系统的管理和维护。

7.系统规模：考虑实际需求，选择合适的主机数量和总线长度，以保证系统的稳定运行。

8.防雷措施：对于需要布置在户外或易受雷击区域的主机，应安装雷电保护装置，以防止雷电击毁设备。

通过以上的要求和注意事项，可以确保485总线报警主机系统的布线正确、稳定和安全。

在布线过程中，需要根据具体的现场环境和实际需求来灵活调整，并严格按照相关标准操作。

此外，安装和调试后还应进行必要的测试和检查，确保系统能够正常运行。

有关RS-485总线布线规范的内容v

4.485布线可以任意布设成星型接线与树形接线。485布线规范是必须要手牵手的布线，一旦没有借助485集线器和485中继器直接布设成星型连接和树形连接，很容易造成信号反射导致总线不稳定。很多施工方在485布线过程中，使用了星型接线和树形接线，有的时候整个系统非常稳定，但是有的时候则总是出现问题，又很难查找原因，一般都是由于不规范布线所引起的。如果由于现场的限制，必须要进行星型连接或者树形连接，可以使用深圳市富永通科技有限公司的485集线器和485中继器解决相关问题。
布线问题：485总线的走线要尽量远离干扰源，在施工过程中，有很多人为了省事，将485线路与电源线路一起走线，这样是不合理的，电源线会产生干扰，导致485通信不稳定，还有就是485布线必须远离类似于变压器，变频器等强电压干扰源。
总线拓扑问题：由于现场环境复杂，485设备分布一般都比较散乱，施工人员为图方便，没有按照485规范将线路布设成手牵手菊花链总线式拓扑结构，而是随意布设成星型，树型甚至多种拓扑结构混合型的，留出太多太长的分支，在实际应用中，单纯的星型，树型拓扑结构甚至混合拓扑结构有的时候也是可以使用的，但是通信肯定会不稳定，如果一定要布设星型，树型拓扑结构的话，建议使用485集线器和485中继器，相关的应用可以参考485总线拓扑结构问题页面。
2.485信号线可以使用平行线作为布线，也可以使用非屏蔽线作为布线。由于485信号是利用差模传输的，即由485+与485-的电压差来作为信号传输。如果外部有一个干扰源对其进行干扰，使用双绞线进行485信号传输的时候，由于其双绞，干扰对于485+，485-的干扰效果都是一样的，那电压差依然是不变的，对于485信号的干扰缩到了最小。同样的道理，如果有屏蔽线起到屏蔽作用的话，外部干扰源对于其的干扰影响也可以尽可能的缩小。

中控门禁控制器RS485调试及使用指南

中控门禁控制器485通讯安装调试指南ZKAccess软件&门禁控制器版本：1.0发布日期：2012年8月支持软件：ZKAccess4.5/5.0及以上支持门禁控制器：C3-100/200/400，inBIO 160/260/460/280/480修订记录修订人修订日期版本/次页次修订章节内容生效日期余文龙2012.8 V1.0 5 无2012.8目录一、施工布线规范 (1)1.1总述 (1)1.2 注意事项 (1)二、设备调试 (3)2.1 调试准备 (3)2.2 设备安装检查 (3)2.3 通讯调试 (3)三、售后维护 (5)一、施工布线规范1.1总述1.中控门禁控制器所使用的线分为电源线、通讯线（包括控制器与读头、PC通讯）、控制线。

2.电源线：为设备提供工作电源。

线径应能够满足供给设备的电流要求，采用多股导线。

3.通讯线：各控制器之间、控制器与读头、RS485转换器之间的连接线。

4.控制线：控制器与锁、出门按钮、报警器、探测器等连接线。

1.2 注意事项1)通讯线应采用屏蔽双绞电缆，建议采用 RVVSP2*0.75 的两芯屏蔽线，如果线路超过一百米则用线径在 0.75mm 以上的 RVVPJ 两芯双绞屏蔽线。

线径越粗,通讯质量越好。

（经过测试相同线径情况下，双绞线通讯效果明显好于普通2芯线）。

2)线路的铺设要注意避免与强电混在一起，最好能够单独走线。

3)线路埋设过程中最好没有接头，若有必须用电烙铁焊接牢固并做好绝缘处理。

4)EXT485端口给读头供电时，连接线的长度最大不超过100米，如果需要更远的距离可采用读头独立供电的模式。

5)用1条线或者屏蔽线将所有485设备的GND地连接起来,这样可以避免所有设备之间存在影响通讯的电势差，减少分布电容的影响（共地法）。

6)超出30台控制器或线长大于500米，建议采用485中继器。

7)对于设备超过60台或者60台以上建议布多条总线以及配多串口卡使用。

485总线布线规范

485总线布线规范485总线由于其布线简单，稳定可靠从而广泛的应用于视频监控，门禁对讲，楼宇报警等各个领域中，但是，在485总线布线过程中由于有很多不完全准确的概念导致出现很多问题。

1.485信号线可以和强电电源线一同走线在实际施工当中，由于走线都是通过管线走的，施工方有的时候为了图方便，直接将485信号线和电源线绑在一起，由于强电具有强烈的电磁信号对弱电进行干扰，从而导致485信号不稳定，导致通信不稳定。

2.485信号线可以使用平行线作为布线，也可以使用非屏蔽线作为布线由于485信号是利用差模传输的，即由485+与485-的电压差来作为信号传输。

如果外部有一个干扰源对其进行干扰，使用双绞线进行485信号传输的时候，由于其双绞，干扰对于485+，485-的干扰效果都是一样的，那电压差依然是不变的，对于485信号的干扰缩到了最小。

同样的道理，如果有屏蔽线起到屏蔽作用的话，外部干扰源对于其的干扰影响也可以尽可能的缩小。

3.选择使用普通的超五类屏蔽双绞线即网线就可以由于原材料价格上涨，导致现在市场上的线材鱼龙混杂，有不良商人利用某种合金来顶替铜丝来做网线，在外面镀铜以蒙混客户。

具体区别方法：看网线截面，如果是铜色的话，就是铜丝，如为白色，则是用合金以次充好。

合金一般比较脆，容易断，而且导电性远不如铜丝，很容易在工程施工中造成问题。

线材一般那建议选择标准的485线，其为屏蔽双绞线，传输线不是像网线那样为单股的铜丝，而是多股铜丝绞在一起形成一根线，从而即使某根小铜丝断掉，也不会影响整个的使用。

4.485布线可以任意布设成星型接线与树形接线485布线规范是必须要手牵手的布线，一旦没有借助485集线器和485中继器直接布设成星型连接和树形连接，很容易造成信号反射导致总线不稳定。

很多施工方在485布线过程中，使用了星型接线和树形接线，有的时候整个系统非常稳定，但是有的时候则总是出现问题，又很难查找原因，一般都是由于不规范布线所引起的。

485总线的布线规范

485通讯总线、电源线的布线规范
1．系统通信采用RS-485总线，线材选用2芯屏蔽双绞线QQ94684456。

具体要求：铜质，线径0.5～0.75平方毫米，阻抗38～88欧姆/公里，容抗30～50纳法/公里，绞距20毫米的2芯屏蔽双绞线(如果线的距离不超过500米，可以适当降低线的标准，但必须为双绞线)。

2．系统的总线（由两个或多个相互间具有物理连接的设备组成）上最多允许挂接128个总线设备，在不加中继器的情况下，总线长度不大于1200米。

3．系统总线不应出现分支情况，如分支不可避免，则必须满足以下三条要求：
● 分支长度不大于10米；
● 总线长度之和不超过800米；
● 该分支线上的设备总数不得超过50个。

● 所有通信信号线应尽量远离干扰源，信号线应走弱电井，不能与强电（如220伏住宅电源）或射频信号线路（如CATV、大信号音频线）并行走线，若并行走线，距离应大于0.5米。

● 所有线路的接点必须采用焊接或镙丝卡紧的连接方式，并做防水及防潮处理QQ94684456，例如，可将对接点焊接后用防水胶带缠紧或用环氧树脂密封处理。

4．信号共地：
● 同一个网段上的所有设备必须具有统一的信号地，以避免共模干扰。

● 集中供电时，把同一个网段上的所有电源（包括通讯设备的自带电源）的直流负极直接接到一起组成公共信号地，此时信号地即直流电源地。

● 单家独立供电时，把同一个网段上所有总线设备的地（黑线）引脚接在一起QQ94684456，由此组成公共信号地。

5.总线使用线材推荐选型
6．现场布线图例。

RS485通讯布线要求及故障处理方法

RS485通讯布线要求及故障处理方法RS485总线是一种用于设备联网的经济型的传统的工业总线方式。

通讯质量是需要根据施工经验进行测试和调试的。

485通讯的传输线路为DATA+(TDA)接DATA+，DATA-(TDB)接DATA-，SG接SG（信号地通常没有接，在多数情况下，通讯也能正常，但在现场有共模干扰存在时，可能会出现发出的字符出现在接受缓冲区内的现象，因此根据现场必要时应接上信号地线并良好的接地，可以确保设备被雷击、浪涌冲击、静电累计时可以配合设备的防雷设计较好地释放能量，保护485总线设备和相关芯片不受伤害）。

1.施工前准备充足：凡事预则利，施工前做好充分的准备工作往往可使工程更好的完成，达到事半功倍的效果。

1）.常用工具准备：万用表、电烙铁、剥线钳、备用232-485转换器。

2）.备用工具准备：串口调试软件、备用长距离通讯线（普通）。

3）.现场勘察准备：在施工前要了解清楚现场各方面情况，有无大型变压、高频、无线、射频等电磁干扰源，如果有将要在特定的地方采用相关的对应措施，包括控制的距离、布线的难易度及通讯的维护等预计出大概的线路。

2.布线要求：1）.线材要求：布线要求布多股屏蔽双绞线：多股是为了备用，可以减少以后工程维护量。

屏蔽是为了出现特殊情况时调试，像现场干扰大时可以用屏蔽线作为地线连接，减少外界电磁干扰。

双绞是因为485通讯采用差模通讯原理，双绞的抗干扰性能最好。

我们推荐用的屏蔽双绞线的型号为RVSP4*0.5（四芯屏蔽双绞线，每芯由16股的0.2mm的导线组成(RVSP4*0.5)）。

注意：工程商大都习惯采用5类网线或超5类网线作为485通信线，这是错误的。

因为： A.普通网线没有屏蔽层，不能防止共模干扰。

B.网线只有0.2mm平方，线径太细，会导致传输距离降低和可挂接的设备减少。

C.网络线为单股的铜线，相比多芯线而言容易断裂。

2）.网络要求：标准485网络一般采用手拉手总线式结构走线，尽量不走星型连接和不规则分支连接。

485布线规范要求

精心整理485布线应注意的问题澄清几个概念:概念一:485总线的通讯距离可以达到1200米.其实只是485总线结构理论上在理想环境的前提下才有可能使得传输距离达到1200米.一般是指通讯线材优质达标,波特率9600,只有一台485设备才能使得通讯距离达到1200米,而且能通讯并不代表每次通讯都正常.所以通常485总线实际的稳定的通讯距离远远达不到1200米.负载485设备多,线材阻抗不合乎标准,线径过细,转换器品质不良,设备防雷保护,波特率的加高等等因素都会降低通讯距离.485256台.转换器..通布线.485485浪涌冲击静电累计时可以配合设备的防雷设计较好地释放能量.保护485总线设备和相关芯片不受伤害.避免和强电走在一起,以免强电对其干扰.三几种常见的通讯故障:通讯不上,无反应.可以上传数据,但不可以下载数据.通讯时,系统提示受到干扰.或者不通讯时,通讯指示灯也不停地闪烁.有时能通讯上,有时通讯不上.有的指令可以通,有的指令不可以通.四推荐几个调试方法:首先要确保设备接线正确,且严格合乎规范.共地法:用1条线或者屏蔽线将所有485设备的GND地连接起来,这样可以避免所有设备之间存在影响通讯的电势差.终端电阻法:在最后一台485设备的485A和485B上并接120欧姆的终端电阻来改善通讯质量... 讯,如果负载数过多,建议如果一条总线上超过30台就采用485HUB来解决问题.现场调试带齐调试设备.现场调试一定要随身携带几个确保以前可以接长距离和多负载的转换器一台常用的电脑笔记本测试通路断路的万用表几个120欧姆的终端电阻.RS-485总线故障查找与排除RS-485布线技巧尽管更加现代化的替代技术日益增多，但RS-485技术仍然在无数的通信网络中保持着中流砥柱的地位。

以下是检查常见故障和建立比较麻烦的RS-485网络的8步方法。

1.RS-485使用一对非平衡差分信号，这意味着网络中的每一个设备都必须通过一个信号回路连接到地，以最小化数据线上的噪声。
