广联达CAD导图的技巧和流程
教教你怎么使用广联达CAD导图
CAD导图通过导入CAD文件则可以实现快速绘图并配筋，大大提高我们的工作效率，导入CAD文件的前提条件是电子文件的数据格式为：*.dwg，否则不能导入。
一、导入CAD文件新建工程后（设置好计算规则、计算设置以及节点设置、楼层及各层砼标号），我们在绘图输入界面当中，通过构件导航栏中打开“CAD 识图”导航栏，按照导航栏的顺序进行操作即可。
点击“CAD草图”，在工具栏中点击“导入CAD图”，然后找到存放CAD图文件的路径并打开，导入过程当中，还需要根据CAD图纸比例的大小，设置并调整，软件默认是1:1。
在“CAD草图”状态下，还可以转换钢筋级别符号、识别柱表、剪力墙连梁表、门窗表等。
温馨提示：由于现在大部分的CAD图有多个CAD图单元组成，在导入前，可以在CAD软件或者CAD图形调整工具把CAD分割开来，然后再进行导入，这样可以提高CAD导入的速度。
二、导入轴网在导航栏中选择“识别轴网”，然后选择提取轴线(ctrl＋左键选择，右键确认)，提取轴标识(ctrl＋左键选择，右键确定)，最后点击“识别轴线”，这样就可以把轴线识别过来了。
温馨提示：通过CAD识别过来的轴线是辅助轴线；选择导入轴线的CAD图尽量是轴网最完整的。
三、导入柱提取柱的操作步骤：第一步：在“CAD草图”中导入CAD图，CAD图中需包括可用于识别的柱；（如果已经导入了CAD图则此步可省略）第二步：在“CAD 草图”中转换钢筋级别符号，识别柱表并重新定位CAD图；第三步：点击导航栏“CAD识别”中的“识别柱”；第四步：点击工具条“提取柱边线”；利用“选择相同图层的CAD图元”（ctrl＋左键）或“选择相同颜色的CAD图元”（alt＋左键）的功能选中需要提取的柱CAD图元，此过程中也可以点选或框选需要提取的CAD图元，点击鼠标右键确认选择，则选择的CAD图元自动消失，并存放在“已提取的CAD图层”中；第五步：点击绘图工具条“提取柱标识”；第六步：选择需要提取的柱标识CAD图元，点击鼠标右键确认选择；第七步：检查提取的柱边线和柱标识是否准确，如果有误还可以使用“画CAD线”和“还原错误提取的CAD图元”功能对已经提取的柱边线和柱标识进行修改；第八步：点击工具条“自动识别柱”下的“自动识别柱”，则提取的柱边线和柱标识被识别为软件的柱构件，并弹出识别成功的提示。
广联达CAD导图识图步骤
一、导入CAD图：1、单击导航栏“CAD”识别下的，“CAD草图”。
2、单击“导入CAD 图”按钮，在导入CAD图形对话框中，选中要导入的CAD图，如选上“02食堂结构”，右边出现要导入的图形。
这个图形可以放大。
3、在下面文件名栏中出现：XX结构，单击“打开”。
4、当出现“请输入原图比例”对话框，软件设置为1:1，单击“确定”。
这样XX结构的CAD图就导过来了。
二、保存CAD图：有时，一个工程存在多个楼层、多种构件类型的CAD图在一起，为了方便导图，需要把各个楼层“单独拆分”出来，这时就要逐个把要用到的楼层图单独导出为一个独立文件，再利用这些文件识别。
其方法：1、单击菜单栏中的“CAD识别”，再单击“导出选中的CAD图形”，然后在绘图区域“拉框选择”想要导出的图。
2、单击“右键”确定，弹出“另存为”对话框。
3、在另存为的对话框中的“文件名”栏中，输入上“文件名”如桩基图，单击“保存”4、在弹出的“提示”对话框时，单击“确定”，完成导出保存拆分CAD图的操作。
三、清除CAD图：全部图纸导出保存后，单击“清除CAD图”按钮，这时，就可把全部原来的CAD图清理没了。
四、提取拆分的CAD图：1、首先切换到“基础层”，单击“导入CAD图”，弹出“导入CAD图形”对话框。
2、选择“基础图”，单击“打开”，在弹出的“请输入原图比例”对话框，软件设置为1:1，单击“确定”。
这样，基础图就显示出来了。
五、轴网识别：1、点击“导航”条下的“CAD识别”，单击“识别轴网”。
2、单击绘图工具栏中的“提取轴线边线”，再单击“图层设置”按钮，点击“选择相同图层的CAD图元”或“选择相同颜色的CAD图元”。
3、单击需要提取的轴线。
（此过程中也可以点选或框选需要提取的CAD图元）。
a) 点击“右键”确认选择，则选择上的轴线自动消失，并存放在“已提取的CAD图层”中。
b) 单击绘图工具栏中的“提取轴线标识”，再单击“图层设置”按钮，点击“选择相同图层的CAD图元”或“选择相同颜色的CAD图元”。
关于广联达软件导CAD图的具体操作步骤——
关于广联达软件导CAD图的具体操作步骤——关于广联达软件导CAD图的具体操作步骤——简单易学2010年12月18日导入CAD电子图的一般步骤：（作者感悟：其实CAD导图操作极其简单，主要是准备工作要做好，因为现在设计院的图纸越来越变化多样，一定要将图纸分解好，总体分三大步：提取边线，提取标识，识别）1、导入CAD文件；2、提取构件的边线和标识；3、识别为GGJ10.0构件图元。
识别构件的正确操作流程为：1、先识别垂直构件(如：柱、墙)，2、识别水平构件(如：主梁、次梁)。
导入CAD电子图是分构件导入的，目前可以导入和识别的有：轴网、柱、墙、门窗洞、梁、柱表、连梁表。
导入CAD电子图的整体流程：一、图形的分解大多数设计院设计的图纸并不是一层保存一个*.DWG文件，而是把所有图均保存在一个CAD文件中，因此在导入前我们需要使用“CAD图形调整工具”来将其拆分为单张图纸再逐一导入。
同时图纸的规范性是影响CAD导入的主要因素，为此我们还可以通过“CAD图形调整工具”的功能来对CAD图形的字体、内容等进行编辑和修改。
二、导入CAD图形将之前分解好的图形进行导入（分解后的图形文件为*.GVD格式），也可以直接将*.DWG图形文件导入到GGJ10.0软件中。
这里需要注意的是再次导入一个CAD图形文件时，之前导入的CAD图形文件将被清除。
三、转换CAD钢筋级别符号很多CAD图纸中，我们会发现钢筋的级别标注都不太规范，或者跟软件中能识别的符号不一致（例：%0、%1、%2），为此在识别构件之前我们首先要用“转换CAD钢筋级别符号”的功能将钢筋级别转换为软件可以识别的符号。
四、识别连梁表、柱表识别连梁表、柱表的功能是直接针对CAD图中的表格进行识别并新建相关构件的。
这里需要注意的是，在CAD图纸中柱号的识别是按照柱的位置来识别的，而在软件中，柱号是在最底层位置，所以需要将柱号调整到软件中的对应位置。
同时在识别前最好新建好楼层，这样柱表中的楼层编号才不会为空。

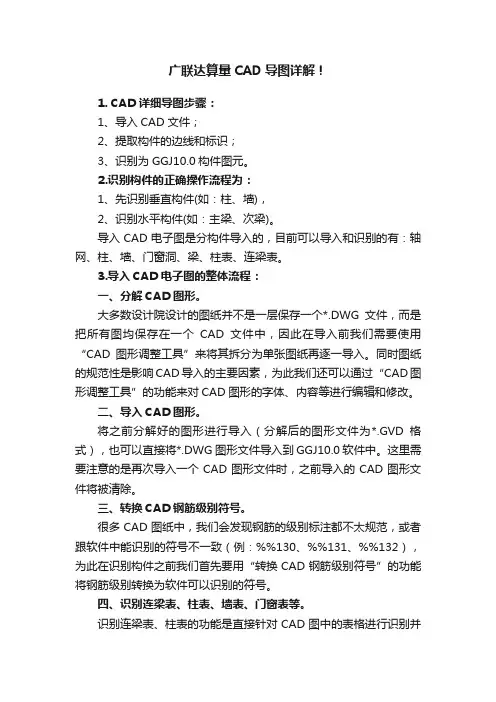

广联达算量CAD导图详解！
广联达算量CAD导图详解！1. CAD详细导图步骤：1、导入CAD文件；2、提取构件的边线和标识；3、识别为GGJ10.0构件图元。
2.识别构件的正确操作流程为：1、先识别垂直构件(如：柱、墙)，2、识别水平构件(如：主梁、次梁)。
导入CAD电子图是分构件导入的，目前可以导入和识别的有：轴网、柱、墙、门窗洞、梁、柱表、连梁表。
3.导入CAD电子图的整体流程：一、分解CAD图形。
大多数设计院设计的图纸并不是一层保存一个*.DWG文件，而是把所有图均保存在一个CAD文件中，因此在导入前我们需要使用“CAD图形调整工具”来将其拆分为单张图纸再逐一导入。
同时图纸的规范性是影响CAD导入的主要因素，为此我们还可以通过“CAD图形调整工具”的功能来对CAD图形的字体、内容等进行编辑和修改。
二、导入CAD图形。
将之前分解好的图形进行导入（分解后的图形文件为*.GVD格式），也可以直接将*.DWG图形文件导入到GGJ10.0软件中。
这里需要注意的是再次导入一个CAD图形文件时，之前导入的CAD图形文件将被清除。
三、转换CAD钢筋级别符号。
很多CAD图纸中，我们会发现钢筋的级别标注都不太规范，或者跟软件中能识别的符号不一致（例：%%130、%%131、%%132），为此在识别构件之前我们首先要用“转换CAD钢筋级别符号”的功能将钢筋级别转换为软件可以识别的符号。
四、识别连梁表、柱表、墙表、门窗表等。
识别连梁表、柱表的功能是直接针对CAD图中的表格进行识别并新建相关构件的。
这里需要注意的是，在CAD图纸中柱号的识别是按照柱的位置来识别的，而在软件中，柱号是在最底层位置，所以需要将柱号调整到软件中的对应位置。
同时在识别前最好新建好楼层，这样柱表中的楼层编号才不会为空。
五、轴网的提取。
轴网提取的步骤：提取轴线→提取轴线标识→识别轴线。
在提取轴线和轴线标识过程中可以利用“选择相同图层的CAD图元”或“选择相同颜色的CAD图元”的功能选中需要提取的轴线和标识，提取后的图元会自动消失，并存放在“已提取的CAD图层”中（如果还有其他图元需要识别，可以再次进行提取），在提取过程中若不小心把一些多余的信息提取出来，还可以利用“还原错误提取的CAD图元”的功能将错误提取的图元还原到原始的CAD图层中。

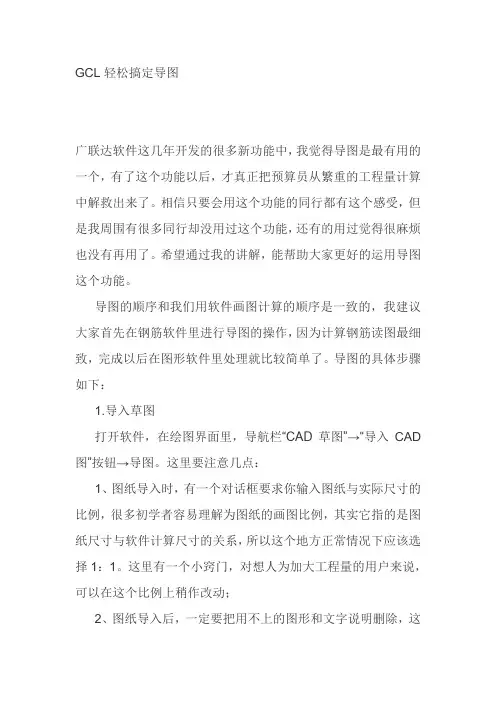

广联达钢筋CAD导入技巧
GCL轻松搞定导图广联达软件这几年开发的很多新功能中，我觉得导图是最有用的一个，有了这个功能以后，才真正把预算员从繁重的工程量计算中解救出来了。
相信只要会用这个功能的同行都有这个感受，但是我周围有很多同行却没用过这个功能，还有的用过觉得很麻烦也没有再用了。
希望通过我的讲解，能帮助大家更好的运用导图这个功能。
导图的顺序和我们用软件画图计算的顺序是一致的，我建议大家首先在钢筋软件里进行导图的操作，因为计算钢筋读图最细致，完成以后在图形软件里处理就比较简单了。
导图的具体步骤如下：1.导入草图打开软件，在绘图界面里，导航栏“CAD草图”→“导入CAD 图”按钮→导图。
这里要注意几点：1、图纸导入时，有一个对话框要求你输入图纸与实际尺寸的比例，很多初学者容易理解为图纸的画图比例，其实它指的是图纸尺寸与软件计算尺寸的关系，所以这个地方正常情况下应该选择1：1。
这里有一个小窍门，对想人为加大工程量的用户来说，可以在这个比例上稍作改动；2、图纸导入后，一定要把用不上的图形和文字说明删除，这样能保证识别的构件不会重复。
2.识别构件构件识别的顺序是：轴网→柱、墙等结构竖向构件→梁→板→到图形算量界面里识别建筑墙、门窗。
每个构件的操作步骤都差不多，首先在导航栏点到要识别的构件名称，然后依次选择：“提取构件边线”→“提取构件标注（名称）” →“识别构件”。
我重点说说在操作的过程中需要注意的地方：1、先说一个很好用的快捷操作，在提取边线的时候，按住“Ctrl”，鼠标左键点选构件的任一条边线，这时候所有相同颜色的边线都被选中，然后按右键确认就提取成功了；2、另外还有一个经常用的快捷键“F7”，可以设置图层的状态，经常打开这个功能除了可以检查导入的图形有没有遗漏外，还有一个很好的用途，我会在后面的内容里详细说明；如果在点选独立基础时插入点是中点，想变换插入点可以按F4键.3、导入轴网时应该选择“柱平面定位图”，尽量不要画太多的辅助轴线，个别不在轴网上的构件我们有更好的处理方法，后面会讲到的；4、矩形框架柱的识别比较简单，而薄壁柱等异形柱子，由于CAD图画法上的问题，识别起来会麻烦一点。
广联达导入cad草图
导入cad草图：点击导入CAD图,选择图纸,比例输入1:1识别楼层表：点击识别楼层表,框起楼层表,右键确认,点击确认。
识别门窗表：点击识别门窗表,框起门窗表,右键确认,在编号一列上方选择名称,在宽和高上方分别选择宽度*高度,点击确认。
按装修构件识别装修表：点击按装修构件识别装修表,框起装修表,右键确认,在名称一列上方选择名称,点击确认。
按房间识别装修表：点击按房间识别装修表,框起装修表,右键确认,在上方依次选择房间,楼地面,踢脚…,最后选择对应楼层,点击确认。
识别轴网：先点击提取轴线,点击图层设置下的选择相同的图层的cad图元,点两下右键确认,再点击提取轴线标识,点击图层设置下的选择相同的图层的cad图元(包括轴号和轴距),点两下右键确认,最后点击识别轴网下的自动识别轴网。
注：第一步提取轴线后也可以ctrl+左键选择。
识别柱表：点击识别柱表,框起柱表,右键确认, 在上方依次选择柱号,标高…,点击确认。
根据识别的柱表生成构件：点击菜单栏->构件->柱表,点击生成构件,点击确认。
识别柱大样：先点击提取柱边线,点击ctrl+左键点右键确认,再点击提取柱标识(除柱边线外的所有标识),点击ctrl+左键点右键确认,再点击提取钢筋线,点击ctrl+左键点右键确认,最后点击识别柱大样下的自动识别柱大样。
识别柱：先点击提取柱边线,点击ctrl+左键点右键确认,再点击提取柱标识(名称+引线),点击ctrl+左键点右键确认,最后点击识别柱下的自动识别柱。
定位CAD图:先点击定位CAD图,再点击图纸的A轴与1轴的交点,拖动到轴网的A轴与1轴的交点(0,0),右键确认。
识别梁：定位CAD图后,先点击提取梁边线,点击ctrl+左键点右键确认,再点击提取梁标注(集中标注+原位标注),点击ctrl+左键点右键确认,最后点击识别梁下的自动识别梁,再点击识别原位标注下的自动识别原位标注。
识别梁构件：(不常用)先点击识别梁构件,再点击梁的标识右键确认,最后点击添加。
广联达CAD导图-详细分步教程
广联达C A D导图-详细分步教程本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March广联达CAD导图我导图用过确实比画图快，但是在导图的过程中软件有的时候也不能完全的默认CAD的有的导不过来还有的是错误的，当然CAD错了在导图中也会出现错误的，最好还是检查好CAD图在网广联达里面导，导图随然比画画图快，建议最好还是先把整个楼的图用广联达画出来，可以那比别的图自己导图看看，最好是先了解导图了。
我给你找的导图的步骤你仔细看看，慢慢的就会了其实也很简单的。
一、导入CAD文件新建工程后（设置好计算规则、计算设置以及节点设置、楼层及各层砼标号），我们在绘图输入界面当中，通过构件导航栏中打开“CAD识图”导航栏，按照导航栏的顺序进行操作即可。
点击“CAD草图”，在工具栏中点击“导入CAD图”，然后找到存放CAD图文件的路径并打开，导入过程当中，还需要根据CAD图纸比例的大小，设置并调整，软件默认是1:1。
在“CAD草图”状态下，还可以转换钢筋级别符号、识别柱表、剪力墙连梁表、门窗表等。
温馨提示：由于现在大部分的CAD图有多个CAD图单元组成，在导入前，可以在CAD 软件或者CAD图形调整工具把CAD分割开来，然后再进行导入，这样可以提高CAD导入的速度。
二、导入轴网在导航栏中选择“识别轴网”，然后选择提取轴线(ctrl＋左键选择，右键确认)，提取轴标识(ctrl＋左键选择，右键确定)，最后点击“识别轴线”，这样就可以把轴线识别过来了。
温馨提示：通过CAD识别过来的轴线是辅助轴线；选择导入轴线的CAD图尽量是轴网最完整的。
三、导入柱提取柱的操作步骤：第一步：在“CAD草图”中导入CAD图，CAD图中需包括可用于识别的柱；（如果已经导入了CAD图则此步可省略）第二步：在“CAD草图”中转换钢筋级别符号，识别柱表并重新定位CAD图；第三步：点击导航栏“CAD识别”中的“识别柱”；第四步：点击工具条“提取柱边线”；第四步：利用“选择相同图层的CAD图元”（ctrl＋左键）或“选择相同颜色的CAD图元”（alt＋左键）的功能选中需要提取的柱CAD图元，此过程中也可以点选或框选需要提取的CAD图元，点击鼠标右键确认选择，则选择的CAD图元自动消失，并存放在“已提取的CAD图层”中；第五步：点击绘图工具条“提取柱标识”；第六步：选择需要提取的柱标识CAD图元，点击鼠标右键确认选择；第七步：检查提取的柱边线和柱标识是否准确，如果有误还可以使用“画CAD线”和“还原错误提取的CAD图元”功能对已经提取的柱边线和柱标识进行修改；第八步：点击工具条“自动识别柱”下的“自动识别柱”，则提取的柱边线和柱标识被识别为软件的柱构件，并弹出识别成功的提示。
广联达导图之后的操作
1. 导图一般是先导结构部分，后导建造部分，结构部分：1. 导轴网点开“CAD 识别”的“CAD草图”界面，打开“导入CAD图”，在对话框中把需要导入的CAD 文件打开导图和画图的顺序一样，需要先确定轴网，再画柱子，所以我们一般选择柱平面布置图来导轴网和柱子。
①点击“识别轴网”，进入轴网识别界面，点击“提取轴线”鼠标移动到任意一根红色的轴线位置，手按住键盘上Ctrl键，鼠标左键点击轴线，这样就可以按照CAD图的图层批量选中轴线（若要按照CAD 图的颜色来选取则按住Alt键选择），选中后所有的轴线呈蓝色状态，点击鼠标右键，则可以把轴线提取；②接下来点击“提取轴线标识”，同样按照上面的方法批量选中轴线的标识,选中后点击鼠标右键将轴线标识提取。
（注意：需要正确选择红色的轴线和绿色的标识，不要选反）③最后点击“识别轴线”即可将轴线完全识别过来。
2. 导柱对于柱子，如果CAD图提供平法柱表格式配筋，则可以将柱钢筋快速导入，操作如下：①回到“CAD草图”界面，点击“转换符号”，软件自动弹出符号转换对话框，将鼠标移动导任何一个CAD原始钢筋符号处点击一下，软件自动提示出软件的钢筋符号（也可以下来修改），点击转换，选择是即可批量将相同标注的钢筋符号快速转换过来②转换完后，既可进行柱表的识别，点击“识别柱表”，拉框选中柱表呈黄色虚线状态，点击鼠标右键，软件会弹出“识别柱表—选择对应列”的对话框，在此对话框第一行的空白行中点击鼠标左键从下拉框中选择该列的对应关系，选择好了后点击“确定”，弹出的对话框选择“是”，再次弹出的对话框也点击“是”，这样就进入“柱表定义”界面（此时柱表里面的信息已经有了），点击对话框下面“生成构件”，直到弹出“生成构件成功”才能推出该界面，③这样操作后看看每一层楼柱子的定义构件里面是不是都有柱子的属性和钢筋了，接下来就可以导柱的图形了。
④接下来我们导柱图，切换到“识别柱”界面，点击“提取柱边线”，鼠标移动到任意一个柱子的外皮边线位置，按照上文方法全部选中柱边线，点击鼠标右键提取走；然后点击“提取柱标识”，选择全部的柱子标识，（注意此时选择时需要将柱名称和引线都选中）点击鼠标右键提取走标识，最后从“识别柱”的下拉框中选择“自动识别柱”，软件即可把柱子的图从CAD图中识别过来。
广联达CAD导图教学
按照导图的顺序，识别轴网，识别柱，识别墙，识别梁，识别板筋。
基础一般自己画，不从cad里面识别。
一、识别轴网1、打开广联达-钢筋抽样软件，进入绘图输入界面；2、双击CAD识别；3、点击cad 草图，导入cad图纸；4、选择你要导入的cad图纸；5、点击识别轴网，提取轴线边线。
注意最下面那一排文字，它每个步骤都有提示。
按住ALT键，然后鼠标左键点选一条轴线，选中后轴线变为蓝色，然后根据下面的提示，点击鼠标右键确认；6、提取轴线标识；按住ALT键，然后鼠标左键点选轴线标识，然后右键确认；7、识别轴网，点击识别轴网下的自动识别轴网，轴网就识别完成；二、识别柱大样1、点击识别柱大样2、一样的操作步骤，柱边线，柱标识，钢筋线3、提取柱边线，按住ALT键，然后鼠标左键点柱子边线，选中所有柱边线，右键确认；4、提取柱子标识，按住ALT键，然后鼠标左键点选所有标识，包括名称，尺寸标注，钢筋信息等，右键确认；5、提取钢筋线，把箍筋和主筋都提取进来。
也是一样的操作步骤，按住ALT键，然后鼠标左键点击箍筋和主筋，右键确认；6、点击识别柱下的点选识别柱，然后出现下面对话框7、点击相应柱子名称，即可完成相应的识别；8、把每个柱子大样识别完后，就可以到识别柱那里面出识别每个柱子。
三、识别柱一样的操作步骤，提取柱子边线，提取柱标识，自动识别柱，就可以把所有的柱识别完成；〔我就不讲解了〕四、识别梁1、提取梁边线，按住ALT键选中所有的梁边线，右键确认；2、提取梁标注，按住ALT键选中所有的梁标注，右键确认；一定要把所有的梁标注选完；3、点击识别梁，即可；4、然后在对照集中标注和原位标注对柱子进行修改；。
广联达CAD图纸处理方法
广联达导入CAD图纸处理方法情况一：图纸导入不显示或者显示不全，但是在CAD里显示正常1、用CAD打开图纸，框选图纸，在左下方命令栏输入X（分解）按回车，分解完，再框选图纸，在命令栏输入W（写块）按回车，保存，把保存的图纸导入软件即可。
【注：写块保存的时候注意保存的路径，方便自己找到图纸的位置。
另，如果图纸太大太多，写块的时候可以分几部分写块，相当于分割图纸】2、用天正CAD打开图纸，框选图纸，在左下方命令栏输入X（分解）按回车，分解完，再在命令栏输入TXDC(图形导出四个字的首字母)按回车，保存，把保存的图纸导入软件即可。
注：方法1和2可以结合使用。
情况二：图纸导入后显示很小，或者缩在屏幕一角这种情况在CAD中用写块功能处理图纸就好了。
原因是工程图纸的不远处有碎图元，导入软件后在三维空间中把图纸挤到一角了。
情况三：布局图图纸导入看不到用CAD打开可以看到模型后面还有这些，点开可以看到图纸，说明这些图纸是布局图。
这类图纸不用处理，直接在广联达中导入布局选择图纸之后先不要点打开，等到预览区可以看到图纸了，再在‘请选择空间’里选择模型下的图纸，比如选择Q区，再把预览视口中的每一项都添加了添加完点打开，图纸即可导入。
【注：预览视口的每一项都必须添加。
】情况四：图纸用CAD打开显示斜的这种图纸可以看到CAD的坐标显示也是斜的在CAD工具栏中点视图---俯视就好了【注：显示正常后处理方法如情况一】情况五：外部参照这类图纸用天正CAD2008打开，在右下角命令栏输入XR按回车会弹出如下对话框：如果是已加载，在已加载上点鼠标右键---绑定即可如果是未加载的图纸，在下方‘找到位置’中添加未加载的图纸，再绑定即可【注：天正2014输入XR不起作用的，在工具栏---插入，如下图，就可以打开文件参照图。
】情况六：图纸加密图纸用天正CAD打开，双击图纸显示如下图：这种图纸只能联系设计要密码。
情况七：以上的方法都处理不了的时候。
广联达导入CAD图技巧
导入CAD图常见问题及解决方法一、CAD图导入软件后，有部分图元丢失将CAD图导入GCL2008软件后，发现有部分图元丢失没有导入到软件中，可能有以下几种情况：1.没有导入的图元已被锁定或冻结。
解决方法为：用CAD软件打开该文件，在图层下拉框中查找，发现如图所示图层的一些符号显示颜色与其他图层的不一样，表示该图层被锁定或冻结。
这个时候我们用鼠标点开相应符号，然后保存此文件，再重新导入到软件中就可以了。
2.此文件为利用天正软件所创建的解决方法为：在天正7.0或7.5以上版本中，打开此文件，运用“文件布图”－“图形导出”的命令，如下图所示，此时会将dwg文件转成TArch3的文件，该软件会自动在指定的路径中生成“办公楼建筑电气图_t3.dwg”的文件，这时我们在GCL2008软件中再导入文件名带有_t3.dwg字样的文件就可以了。
3.CAD文件使用了“外部参照”，也就是引用别的CAD文件上的图块解决方法：通过AutoCAD“插入”菜单下的“外部参照管理器”来寻找它引用了哪些CAD文件的图块，被引用的CAD文件才是真正的可以读取的文件。
找到之后，选择绑定然后保存就可以识别了。
如下图详细操作步骤：一、将图A，图B置于一个文件夹内，使用CAD打开图A二、在命令提示栏内输入XR，按回车键三、在弹出的界面中，选择参照名，再选择绑定，如果是英文版的，选择命令BIND四、在弹出的对话框内选择绑定，再点击确定五、最后点击确定，退出外部参照管理器经过这样处理的CAD图纸，保存后，就可以直接导入软件中了。
二、CAD图导入软件时无法导入，在预览框无法预览到图对于在GCL2008软件中导入CAD时，在预览框无法预览到图可能有以下几种情况：1. 此CAD文件设计时采用块设计导致的解决办法：因为CAD文件设计时采用块设计导致无法导入到软件中的。
用CAD软件打开该文件，“ctrl+A”选中所有构件图元，然后点击菜单栏“修改”－“分解”功能，把图块炸开。
教教你怎么使用广联达CAD导图
CAD导图通过导入CAD文件则可以实现快速绘图并配筋，大大提高我们的工作效率，导入CAD文件的前提条件是电子文件的数据格式为：*.dwg，否则不能导入。
一、导入CAD文件新建工程后（设置好计算规则、计算设置以及节点设置、楼层及各层砼标号），我们在绘图输入界面当中，通过构件导航栏中打开“CAD 识图”导航栏，按照导航栏的顺序进行操作即可。
点击“CAD草图”，在工具栏中点击“导入CAD图”，然后找到存放CAD图文件的路径并打开，导入过程当中，还需要根据CAD图纸比例的大小，设置并调整，软件默认是1:1。
在“CAD草图”状态下，还可以转换钢筋级别符号、识别柱表、剪力墙连梁表、门窗表等。
温馨提示：由于现在大部分的CAD图有多个CAD图单元组成，在导入前，可以在CAD软件或者CAD图形调整工具把CAD分割开来，然后再进行导入，这样可以提高CAD导入的速度。
二、导入轴网在导航栏中选择“识别轴网”，然后选择提取轴线(ctrl＋左键选择，右键确认)，提取轴标识(ctrl＋左键选择，右键确定)，最后点击“识别轴线”，这样就可以把轴线识别过来了。
温馨提示：通过CAD识别过来的轴线是辅助轴线；选择导入轴线的CAD图尽量是轴网最完整的。
三、导入柱提取柱的操作步骤：第一步：在“CAD草图”中导入CAD图，CAD图中需包括可用于识别的柱；（如果已经导入了CAD图则此步可省略）第二步：在“CAD 草图”中转换钢筋级别符号，识别柱表并重新定位CAD图；第三步：点击导航栏“CAD识别”中的“识别柱”；第四步：点击工具条“提取柱边线”；利用“选择相同图层的CAD图元”（ctrl＋左键）或“选择相同颜色的CAD图元”（alt＋左键）的功能选中需要提取的柱CAD图元，此过程中也可以点选或框选需要提取的CAD图元，点击鼠标右键确认选择，则选择的CAD图元自动消失，并存放在“已提取的CAD图层”中；第五步：点击绘图工具条“提取柱标识”；第六步：选择需要提取的柱标识CAD图元，点击鼠标右键确认选择；第七步：检查提取的柱边线和柱标识是否准确，如果有误还可以使用“画CAD线”和“还原错误提取的CAD图元”功能对已经提取的柱边线和柱标识进行修改；第八步：点击工具条“自动识别柱”下的“自动识别柱”，则提取的柱边线和柱标识被识别为软件的柱构件，并弹出识别成功的提示。
新广联达CAD导图操作流程
新版2021CAD导图操作流程一、软件能导入的文件类型：（1）CAD图纸文件(.dwg)（2）广联达算量软件导出的图纸（.gvd）二、CAD识别的构件类型（1）GGJ2021轴线、柱（柱表、柱大样）、梁、墙（墙身表）、门窗（门窗表）、现浇板、板筋、基础（独基、承台、桩）、筏板钢筋识别连梁表、楼层表（2）GCL2021轴线、柱（柱表、柱大样）、梁、墙、门窗（门窗表）、基础（独基、承台、桩）、装修表、识别板、识别房间、识别连梁表、楼层表三、操作流程新建工程—新建楼层（识别楼层表）--识别轴网—识别柱（柱表、柱大样）--识别墙（识别墙身表、识别连梁表）--识别梁--板（识别板、识别板筋）—基础（识别独立基础、识别承台、识别桩）四、操作步骤一、新建工程（修改工程信息、计算设置等）二、画图界面—CAD识别（导航栏）--CAD草图—图纸治理（添加图纸）3、鼠标滚轮的操作向上推（放大）、向下推（缩小）、双击（全屏）、按住不动（拖动）4、测量两点间的距离—设置比例五、识别楼层表--（注意：识别楼层表时，前面的楼层必需是默许的，识别完后自己新建基础层的层高）6、整理图纸—手动分割—删除图纸（删除没必要要的图纸）--定位图纸---楼层对照表（对应楼层）7、识别轴网（提取轴线边线—提取轴线标识—自动识别轴网）注意：识别标识的时候，把标识选全了八、识别柱表（一一对应、生成构件）九、识别柱（提取柱边线—提取柱标识—自动识别柱）10、识别剪力墙表（一一对应）1一、识别剪力墙（提取混凝土墙边线--（提取墙标识）--识别墙）1二、识别柱大样（提取柱边线—提取柱标识—提取钢筋线—自动识别柱大样）13、识别暗柱（步骤同9）（识别完后检查图元校核的钢筋信息，看看是不是能与柱大样的表对应上，有些情形下需要调整）14、识别梁（提取梁边线—提取梁标注—识别梁（进行梁跨校核-修改支座））--识别梁原位标注（注意：有些梁需要自己修改属性，用画图的方式自己补画上去，进行原位标注）1五、识别板（提取板标注—提取支座线—自动识别板）（若是CAD图纸比较标准，能够多加一步提取板洞线）（注意：有洞口的自己删除板洞，有些板需要自己新建，修改厚度---选中需要修改的板点右键—修改构件图元名称）1六、识别板筋（提取板钢筋线—提取板钢筋标注---自动识别板筋（一、提取支座线二、自动识别板筋））（注意；板筋校核需要自己去检查一下是不是正常）17、楼层—从其他楼层复制构件图元（把相同的构件图元能够直接复制给其他层，无需再识别）1八、识别独立基础（一、提取独立基础边线二、提取独立基础标识3、自动识别独立基础）（注意：识别异性的独立基础，和多个单元的独立基础需要自己线概念再识别,其他的独立基础需要自己检查钢筋信息）五、后续效劳一、效劳：4006-066-088二、培训：-2093、效劳新干线。
CAD图形导入广联达软件后识别的详细步骤
CAD图形导入软件后的识别的详细步骤一、导入CAD图：1、单击导航栏“CAD”识别下的，“CAD草图”。
2、单击“导入CAD图”按钮，在导入CAD图形对话框中，选中要导入的CAD图，如选上“02食堂结构”，右边出现要导入的图形。
这个图形可以放大。
3、在下面文件名栏中出现：XX结构，单击“打开”。
4、当出现“请输入原图比例”对话框，软件设置为1:1，单击“确定”。
这样XX结构的CAD图就导过来了。
二、保存CAD图：有时，一个工程存在多个楼层、多种构件类型的CAD图在一起，为了方便导图，需要把各个楼层“单独拆分”出来，这时就要逐个把要用到的楼层图单独导出为一个独立文件，再利用这些文件识别。
其方法：1、单击菜单栏中的“CAD识别”，再单击“导出选中的CAD图形”，然后在绘图区域“拉框选择”想要导出的图。
2、单击“右键”确定，弹出“另存为”对话框。
3、在另存为的对话框中的“文件名”栏中，输入上“文件名”如桩基图，单击“保存”4、在弹出的“提示”对话框时，单击“确定”，完成导出保存拆分CAD图的操作。
三、清除CAD图：全部图纸导出保存后，单击“清除CAD图”按钮，这时，就可把全部原来的CAD图清理没了。
四、提取拆分的CAD图：1、首先切换到“基础层”，单击“导入CAD图”，弹出“导入CAD图形”对话框。
2、选择“基础图”，单击“打开”，在弹出的“请输入原图比例”对话框，软件设置为1:1，单击“确定”。
这样，基础图就显示出来了。
五、轴网识别：1、点击“导航”条下的“CAD识别”，单击“识别轴网”。
2、单击绘图工具栏中的“提取轴线边线”，再单击“图层设置”按钮，点击“选择相同图层的CAD图元”或“选择相同顔色的CAD图元”。
3、单击需要提取的轴线。
（此过程中也可以点选或框选需要提取的CAD图元）。
a) 点击“右键”确认选择，则选择上的轴线自动消失，并存放在“已提取的CAD图层”中。
b) 单击绘图工具栏中的“提取轴线标识”，再单击“图层设置”按钮，点击“选择相同图层的CAD图元”或“选择相同顔色的CAD图元”。
广联达图形算量软件导图全步骤
广联达图形算量软件导图全步骤CAD图我们接触的越来越多了,那么如何快速的将CAD导到软件中呢?广联达的最大好处就是不用安装CAD就能导图。
导图的顺序和用软件画图计算的顺序是一致的，我建议大家首先在钢筋软件里进行导图的操作，因为计算钢筋读图最细致，完成以后在图形软件里处理就比较简单了。
导图的具体步骤如下：1.导入草图打开软件，在绘图界面里，导航栏“CAD草图”→“导入CAD图”按钮→导图。
这里要注意几点：1、图纸导入时，有一个对话框要求你输入图纸与实际尺寸的比例，很多初学者容易理解为图纸的画图比例，其实它指的是图纸尺寸与软件计算尺寸的关系，所以这个地方正常情况下应该选择1：1。
这里有一个小窍门，对想人为加大工程量的用户来说，可以在这个比例上稍作改动；2、图纸导入后，一定要把用不上的图形和文字说明删除，这样能保证识别的构件不会重复。
2.识别构件构件识别的顺序是：轴网→柱、墙等结构竖向构件→梁→板→到图形算量界面里识别建筑墙、门窗。
每个构件的操作步骤都差不多，首先在导航栏点到要识别的构件名称，然后依次选择：“提取构件边线”→“提取构件标注（名称）” →“识别构件”。
我重点说说在操作的过程中需要注意的地方：1、先说一个很好用的快捷操作，在提取边线的时候，按住“Ctrl”，鼠标左键点选构件的任一条边线，这时候所有相同颜色的边线都被选中，然后按右键确认就提取成功了；2、另外还有一个经常用的快捷键“F7”，可以设置图层的状态，经常打开这个功能除了可以检查导入的图形有没有遗漏外，还有一个很好的用途，我会在后面的内容里详细说明；3、导入轴网时应该选择“柱平面定位图”，尽量不要画太多的辅助轴线，个别不在轴网上的构件我们有更好的处理方法，后面会讲到的；4、矩形框架柱的识别比较简单，而薄壁柱等异形柱子，由于CAD图画法上的问题，识别起来会麻烦一点。
遇到不能完全识别的时候，打开“F7”，选择“已提取的CAD图”，照着提取过来的图形和位置把没有识别到的柱画上去，这里还有一点要告诉大家的是，只要提取过来的图形，在软件上就可以作为参照物来用，可以进行点和边线的捕捉，而且也无需看图纸，并且减少了辅助轴线的数量，这种操作方法就是“描图”了。
广联达钢筋算量cad导图步骤
如何导入CAD图纸，导入CAD文件的操作方法如下：一、导入CAD文件新建工程后（设置好计算规则、计算设置以及节点设置、楼层及各层砼标号），我们在绘图输入界面当中，通过构件导航栏中打开“CAD识图”导航栏，按照导航栏的顺序进行操作即可。
点击“CAD草图”，在工具栏中点击“导入CAD图”，然后找到存放CAD图文件的路径并打开，导入过程当中，还需要根据CAD图纸比例的大小，设置并调整，软件默认是1:1。
在“CAD草图”状态下，还可以转换钢筋级别符号、识别柱表、剪力墙连梁表、门窗表等。
温馨提示：由于现在大部分的CAD图有多个CAD图单元组成，在导入前，可以在CAD软件或者CAD图形调整工具把CAD分割开来，然后再进行导入，这样可以提高CAD导入的速度。
二、导入轴网在导航栏中选择“识别轴网”，然后选择提取轴线(ctrl＋左键选择，右键确认)，提取轴标识(ctrl＋左键选择，右键确定)，最后点击“识别轴线”，这样就可以把轴线识别过来了。
温馨提示：通过CAD识别过来的轴线是辅助轴线；选择导入轴线的CAD图尽量是轴网最完整的。
三、导入柱提取柱的操作步骤：第一步：在“CAD草图”中导入CAD图，CAD 图中需包括可用于识别的柱；（如果已经导入了CAD图则此步可省略）第二步：在“CAD 草图”中转换钢筋级别符号，识别柱表并重新定位CAD图；第三步：点击导航栏“CAD 识别”中的“识别柱”；第四步：点击工具条“提取柱边线”；第四步：利用“选择相同图层的CAD图元”（ctrl＋左键）或“选择相同颜色的CAD图元”（alt＋左键）的功能选中需要提取的柱CAD图元，此过程中也可以点选或框选需要提取的CAD图元，点击鼠标右键确认选择，则选择的CAD图元自动消失，并存放在“已提取的CAD图层”中；第五步：点击绘图工具条“提取柱标识”；第六步：选择需要提取的柱标识CAD图元，点击鼠标右键确认选择；第七步：检查提取的柱边线和柱标识是否准确，如果有误还可以使用“画CAD线”和“还原错误提取的CAD图元”功能对已经提取的柱边线和柱标识进行修改；第八步：点击工具条“自动识别柱”下的“自动识别柱”，则提取的柱边线和柱标识被识别为软件的柱构件，并弹出识别成功的提示。
广联达CAD导图方式顺序
导图一样是先导结构部份，后导建造部份，结构部份：1.导轴网点开“CAD识别”的“CAD草图”界面，打开“导入CAD图”，在对话框中把需要导入的CAD文件打开导图和画图的顺序一样，需要先确信轴网，再画柱子，因此咱们一样选择柱平面布置图来导轴网和柱子。
①点击“识别轴网”，进入轴网识别界面，点击“提取轴线”鼠标移动到任意一根红色的轴线位置，手按住键盘上Ctrl键，鼠标左键点击轴线，如此就能够够依照CAD图的图层批量选中轴线（假设要依照CAD图的颜色来选取那么按住Alt键选择），选中后所有的轴线呈蓝色状态，点击鼠标右键，那么能够把轴线提取；②接下来点击“提取轴线标识”，一样依照上面的方式批量选中轴线的标识,选中后点击鼠标右键将轴线标识提取。
（注意：需要正确选择红色的轴线和绿色的标识，不要选反）③最后点击“识别轴线”即可将轴线完全识别过来。
2.导柱关于柱子，若是CAD图提供平法柱表格式配筋，那么能够将柱钢筋快速导入，操作如下：①回到“CAD草图”界面，点击“转换符号”，软件自动弹出符号转换对话框，将鼠标移动导任何一个CAD原始钢筋符号处点击一下，软件自动提示出软件的钢筋符号（也能够下来修改），点击转换，选择是即可批量将相同标注的钢筋符号快速转换过来②转换完后，既可进行柱表的识别，点击“识别柱表”，拉框选中柱表呈虚线状态，点击鼠标右键，软件会弹出“识别柱表—选择对应列”的对话框，在此对话框第一行的空白行中点击鼠标左键从下拉框当选择该列的对应关系，选择好了后点击“确信”，弹出的对话框选择“是”，再次弹出的对话框也点击“是”，如此就进入“柱表概念”界面（现在柱内外面的信息已经有了），点击对话框下面“生成构件”，直到弹出“生成构件成功”才能推出该界面，③如此操作后看看每一层楼柱子的概念构件里面是不是都有柱子的属性和钢筋了，接下来就能够够导柱的图形了。
④接下来咱们导柱图，切换到“识别柱”界面，点击“提取柱边线”，鼠标移动到任意一个柱子的外皮边线位置，依照上文方式全数选中柱边线，点击鼠标右键提取走；然后点击“提取柱标识”，选择全数的柱子标识，（注意现在选择时需要将柱名称和引线都选中）点击鼠标右键提取走标识，最后从“识别柱”的下拉框当选择“自动识别柱”，软件即可把柱子的图从CAD图中识别过来。
广联达图形算量软件cad导图图解讲义(技巧)113页-secret
目录概述 ................................................................................................................................ 错误!未定义书签。
单元一、CAD 识别整体介绍 ........................................................................................ 错误!未定义书签。
学习目标 .................................................................................................................... 错误!未定义书签。
CAD 识别的基本原理 ................................................................................................ 错误!未定义书签。
CAD 识别的基本流程 ................................................................................................ 错误!未定义书签。
CAD 识别的构件类型 ................................................................................................ 错误!未定义书签。
单元二、案例工程整体流程介绍 ................................................................................ 错误!未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD导图的技巧和流程应用本文主要介绍了关于CAD导图在做实际工程中经常可能会遇到的一些问题的处理方法和思路，关于CAD导图的基本操作流程请查看《CAD导图功能详解》。
CAD导图功能一直是算量软件的一大亮点功能，但是很多用户使用CAD导图功能的时候往往会发现有些CAD电子图纸无法导入或导入软件后有问题，识别不全、无法计算等等，而且由于我们预算人员大多对CAD软件都不太熟悉所以这个CAD导图功能就用不起来了，发挥不了其亮点功能的作用和价值。
其实软件中CAD 导图功能成功应用与两个因素有关：一是软件本身这个功能，即软件中CAD导图这个功能的控件应用。
而这个控件一般影响大的是CAD图纸的版本，如CAD有04版设计的图纸或06版设计的图纸等等。
二是CAD图纸本身。
图纸设计的是否规范，图层是否清晰，图纸的比例是否正确，是否引用外部参照等等因素都会影响CAD图的导入。
所以要想把CAD 导图功能应用得更好，我们不仅要从软件功能本身出发，也要考虑到CAD图纸的设计问题。
在这里我们把服务部经常收集到的有关CAD导图过程中的问题及解决方法整理了一下，供大家参考，以便帮助大家更好的使用CAD导图功能。
在下面的文章中分两部分内容，第一部分是解决导图过程中遇到的问题点，第二部分是提供给大家一个用户做的案例工程，大家可以参考使用CAD导图的一个整体解决流程和方法。
问题1.拿到的CAD文件中有几十张结构图或建筑图，在软件中打开会非常的慢，如何快速切分图纸？答：打开软件的“CAD调整工具”界面，在这里面打开CAD图纸文件，此时需要注意打开CAD图纸文件时需要选择“所有文件格式”，如右图；打开了CAD图纸后，拉框选择某张图纸，然后点击界面上方“文件”中的“导出选中图元”讲刚才选中的单张CAD图纸导出去（此时可以对这个单张的图纸重新命名和选择保存路径），如右图，这样就可以把很多的图纸一张一张的切分开，方便在软件中快速导入。
问题2.我们一般使用CAD图纸中的“柱平面布置图”来导工程的轴网（因为这张图相对于其它的图要简洁，容易选中轴线，且在识别完轴线后就可以马上导柱子），在识别轴网的时候，我们会先提取轴线和轴线标识，但有些图纸柱边线和轴线的标识线同图层且同颜色，导致我们在提取轴线标识时会将柱边线一起提取走，这样识别完轴网后再识别柱子时又需要重新把图导入一次，很麻烦或者说在CAD导图中经常需要反复导入某一部分CAD图形时，如何快速操作，避免重复导入CAD图？答：在提取并识别了CAD图后，拉框选择需要再次使用的CAD图纸内容，点击“还原CAD图元”按钮即可，如右图问题3.对于已经导入的CAD图纸，如何让软件将已经识别的图层和未识别的图层显示出来？答：按键盘上的快捷键F7可以对“已经识别的图层和未识别的图层”进行显示，勾选其显示内容就可以了。
或者点击软件的设置图层中的“设置CAD图层显示状态”，如右图所示问题4：轴网已经识别完成了，开始导入下一张图纸，可是导入后发现图纸的位置全部错位了，与识别的轴网位置都不重合，如何解决构件与轴网错位问题？答：解决办法：当轴网已经识别完后，以后再导入的CAD图，都要进行重新定位，以保证构件导入的位置的准确，点击，然后用捕捉刚导入CAD图的某一点，一般最好是图左下方的交点，然后让这个点与导入的轴网的同一位置的点重合即可。
如下图问题5.对于CAD图经常会遇到一些建筑平面布置图上没有轴线而只有外围一圈的轴线标识，这个应该是设计员考虑到出的图纸简洁而删除了轴线，但是对于我们导图来说，对这种图纸的定位就非常麻烦，如何处理？答：解决办法是在软件中在导入的图纸上“补画CAD线”，如补画上左下角1-A轴线使其有一个交点，这样就可以对CAD图进行定位了。
如右图，同样的，其余的一些设计图上绘制不全的线我们都可以在软件中使用这个方法快速补全后再来导入。
问题6.按照正确的操作识别了的轴网却呈如右图的异常显示，怎么回事？如何处理？答：这是由于CAD图纸的比例问题引起的，我们在最开始时是按照默认的1：1导入的，这个比例不是CAD图纸的绘图比例。
我们需要查找到图纸的绘图比例，按比例正确导入。
那么如何查找呢？方法很简单，先按照1：1的比例导入软件，然后使用“工具”下的“查看两点间距离”功能随便找一个轴线标注测试，看看软件识别的长度和图纸标注长度的比例，如下图他们的比例就是1：100，这样测试到图纸的绘图比例后再按照此比例重新导入即可。
问题7：CAD图导入软件后，显示的非常小，即使放到最大，也显示的很小。
但是用CAD软件打开，就能正常显示，如何处理？答：这是因为CAD图中还有其他图元，这个图元可能只是一个小点或一段很短的线段，离我们要导入的图很远，只有在CAD中全屏查看，才能看见。
解决办法：用CAD软件打开该文件，双击鼠标中间的滚轮，显示全屏，这个时候仔细查看就会发现界面上除了我们要导入的图外，在界面右上方还有一个小点，拉框选中把这个点删除就可以了。
如右图：问题8：对于梁的结构图中的集中标注和原位标注的钢筋符号，若CAD图纸中使用一些不常使用的符号表时各级别钢筋信息时，软件在进行“符号转换”时无法读取到他们的信息，如“！”“*”等符号，如何处理？答：这个需要在AutoCAD软件中处理更快更方便。
运用CAD软件菜单中的“编辑”→“查找命令”，一次性将图纸中所有的软件无法识别的钢筋代号转换为软件中可以识别的钢筋的级别代号“A、B、C”，如下图问题9：CAD图导入软件后，可以正常显示，但是构件无法导入。
答：有些CAD文件使用了“外部参照”，也就是引用别的CAD文件上的图块，如果识别这样的文件，可能会失败。
因为虽然能看见墙、梁、板、柱和轴线，但是这都不是属于这个CAD文件本身的，所以读取线条数据的时候一无所获。
解决办法：通过AutoCAD“插入”菜单下的“外部参照管理器”来寻找它引用了哪些CAD文件的图块，被引用的CAD文件才是真正的可以读取的文件。
找到之后，选择绑定然后保存就可以识别了。
如下图下图为问题10的例图：问题10：经常使用CAD导图的朋友一定遇到过这种情况：导进来的图根本无法利用，很多图元都看不见，比如说墙边线。
这是因为有可能这种dwg文件是由高版本的天正软件所创建的，如何处理?答：在天正7.0或7.5的版本中运用“批量转旧”的命令将dwg文件转成TArch3的文件，该软件会自动在指定的路径中生成“*.dwg”的文件，这样就能轻松地导入到软件中了，如上图。
问题11，如右图所示此异性桩构件，如何使用CAD导图方法导入软件？答：先按照识别柱子的方法，把这个异性桩识别成柱子，然后点开柱子属性中的“多边形编辑器”，使用里面的“导入/导出”功能将这个异性截面导出保存起来，接下来新建一个异性桩承台，在它的多边形编辑器中把刚才保存的那个异性截面导入，然后直接点画到图上去就可以了，最后可以把这个柱子删除。
如下如总结：对于CAD导图，要注意以下几个CAD图纸本身的问题：1.DWG文件的格式可以为2000或者2004的， GGJ916、GCL1419以后的版本可以识别CAD2006的文件。
2.DWG文件不能使用“外部参照”，也就是不能引用别的DWG文件上的图块。
3.绘图的比例最好为1：1，这是因为导入的梁，墙的尺寸是按照CAD线的长度计算的，缩小绘图比例可能放大导入误差。
4.CAD线的位置要求精确，这是因为图元的坐标是由CAD图元的位置精确定位的，所以（200，300）的坐标请不要绘制成（199.9，300），否则导入后的图元可能也会有误差，引起计算错误。
特别是各构件的线条间距离一定要保证准确，截面宽是300的梁决不能绘制成其它距离，否则构件无法识别。
5.对于构件来说，特别是梁和墙，相交的线一定要相交，否则有些构件不能自动识别出来。
广联达钢筋算量CAD导图小技巧2009-09-16 12:38:15| 分类：工程造价软件学习| 标签：|字号大中小订阅使用GCL9.0的CAD导图模块处理工程时，有时会发现：原CAD中的信息不能完全导入，这时，我们会觉得软件用起来不方便，那么下面我们来学习几个关于导图的小技巧。
1、当某些图的门窗表识别不了时，请采用以下方式试一下：只拉框选择设计编号和洞口尺寸即可。
2、当某些图的梁识别不了时，请采用以下方式试一下：第一步：采用点选识别梁，如果能识别，那就OK。
如果不能识别，则会出现以下对话框，请进入下一步。
第二步：采用计算两点间距离功能，量一下两条梁边线之间的距离，如下图。
你一般会发现问题所在。
3、导入速度慢的问题：a) CAD图的坐标太大，软件处理不了，在AutoCAD中移动一下就可以了。
b) 把图纸在CAD中先炸开，再导入就没问题。
4、当发现某些图识别不了时，请检查一下导图比例。
请用计算两点间距离的公式。
5、当某些图没有轴网，重定位时可以采用两个图中任意两个可以捕捉的相同位置的点进行重新定位。
6、当AUTOCAD图导入到GCL7.0时特别小再怎么放大也不管用,可以仔细查看图形，将某些没用的图形（例如离得很远的一个点）删除即可。
7、图形导不过来，或导过来旋转一个角度的问题：a) 用AutoCAD打开该文件，点击保存。
b) 如果不行，则在AutoCAD中新建一个空DWG文件，将该文件中的所有构件拷贝过去即可。
8、图形大部分能导过来，但有部分信息（如标注等）导不过来，那么这张图很可能是天正绘制的。
在AutoCAD中，选择不能导入的图元，采用命令List，弹出该图元的信息，看到里面有“TCH”字样，那95％都能确定是天正软件绘制的了。
如上图所示。
另外一种检验办法：在一个没有安装天正软件，只安装AutoCAD软件的机器中，打开这张图，在AutoCAD 中也看不到导过去的信息。
解决办法：在天正软件中打开该DWG文件，点击菜单“文件布图”－“分解对象”，选择所有对象进行分解，然后保存即可（注意：这个地方需要用天正软件中的“分解对象”功能，而不要用AutoCAD软件中的“分解对象”的功能）。
如下图所示：原因解释：天正软件的CAD格式不是通用格式，是天正软件公司定义的格式，因此GCL7现在不能直接识别。
但基本上所有公司的CAD格式最后都能转换成通用格式——AutoCAD格式（由软件公司自己开发工具或功能负责转换，如天正和PKPM都提供了转换成AutoCAD格式的功能），这时GCL7就能导过来，且进行识别。
