几种常见过压保护器件
盘点10种常用的元器件对电路的保护作用
盘点10种常用的元器件对电路的保护作用元器件对电路的保护作用是电子设备中不可或缺的重要功能。
它们能够在电路中起到保护、稳定和调控的作用，以确保电路的正常运行和延长设备的使用寿命。
本文将盘点10种常用的元器件对电路的保护作用，以便更好地了解它们在电子设备中的重要性。
1. 电阻器（Resistor）电阻器是最常见的元器件之一，它能够降低电路中的电流和调节电路的电压。
在电路保护方面，电阻器通过限制电流的流动，防止电流过大造成元器件的过载和损坏。
例如，在LED灯的电路中，电阻器可以限制电流，避免过高的电流损坏LED。
2. 电容器（Capacitor）电容器对电路的保护作用主要体现在滤波和稳压方面。
它可以存储和释放电荷，平滑电源电压的波动，保持电路稳定运行。
同时，电容器也能够吸收和抑制电路中的高频噪声，提高电路的信号质量，保护后级元器件不受干扰。
3. 稳压二极管（Zener Diode）稳压二极管是一种特殊的二极管，它可以在反向电压达到某个特定值时起到稳压作用。
稳压二极管能够保护电路不受过高的电压干扰，使电路中的元器件在正常的工作范围内工作。
在电路设计中，使用稳压二极管可以有效防止元器件过电压损坏。
4. 可变电阻器（Potentiometer）可变电阻器是一种能够调节电路电阻的元器件。
它在电路保护中起到了关键的作用，因为通过调节电阻，可以限制电流大小，使元器件工作在安全范围内。
此外，可变电阻器也常用于电路的校准和调试，以确保电路的性能和稳定性。
5. 二极管（Diode）二极管是一种只允许电流在一个方向流动的元器件。
在电路保护中，二极管被广泛应用于反向电压保护和电流限制。
通过正向偏置和反向截止特性，二极管能够阻止反向电流的流动，保护后级元器件不受损坏。
6. 保险丝（Fuse）保险丝是一种常见的电流保护元器件，主要用于限制电路中的电流，防止电流过大引起短路或过载。
保险丝在电路中工作时，当电流超过其额定电流时，保险丝会熔断，切断电流，起到保护电路和元器件的作用。
保护元器件选型说明
2、特性：
顾名思义，压敏电阻是一种“电阻值对电压敏感 〞的电阻器。随着加在它上面的电压不断增大， 它的电阻值可以从MΩ〔兆欧〕级变到mΩ〔毫欧〕 级。其典型伏安特性如以以下图所示：
由图可见，当电压较低时，压敏电阻工作于漏 电流区，呈现很大的电阻，漏电流很小；当电 压升高进入非线性区后，电流在相当大的范围 内变化时，电压变化不大，呈现较好的限压特 性；电压再升高，压敏电阻进入饱和区，呈现 一个很小的线性电阻，由于电流很大，时间一 长就会使压敏电阻烧毁短路甚至炸裂。正常使 用时压敏电阻处于漏电流区，受到浪涌冲击时 进入非线性区泄放浪涌电流，一般不使用饱和 区。
Specialist overvoltage Protector
元器件产品说明
一、产品分类 二、主要应用领域 三、各种防雷元器件介绍 四、应用案例
一、产品分类：
过压保护元器件 过流保护元器件
过压保护元件
限压型
静
瞬
压
电
态
保
抑
敏
护
制
元
二
电
件
极
管
阻
开关型
半 导 体 放 电 管
陶 瓷 气
玻 璃
体放电管的8/20μs波〔短波〕峰值电流常用 的有5kA、10kA、20kA、40KA、60KA，更 大的，达100kA、200KA以上；玻璃放电管 〔强效放电管〕的8/20μs波〔短波〕峰值电 流现有500A、1kA、3kA三种；半导体过电压 保护器的10/1000μs波〔长波〕峰值电流在 几十至上百A之间。
⑥非线性指数α：指电压的变化对电流的影响才 能，可用公式表示为：
使用指导：
电源产品及电源防雷器的可靠性、平安性 在很大程度上依赖于压敏电阻的正确使用， 以下原那么可供使用参考。特别要指出的 是，在电涌设计中还要考虑各个地方的电 源质量差异、雷击频度和强度的差异、被 保护设备的安装使用情况和冲击耐受才能 等的差异，不能用一个公式照搬照套。设 计好的防雷保护装置必须在现场使用条件 下或尽可能接近真实情况的模拟条件下进 展试验验证。
保护元器件选型说明
Specialist overvoltage Protector
元器件产品说明
一、产品分类 二、主要应用领域 三、各种防雷元器件介绍 四、应用案例
一、产品分类：
过压保护元器件 过流保护元器件
过压保护元件
限压型
静
瞬
压
电
态
保
抑
敏
护
制
元
二
电
件
极
管
阻
开关型
半 导 体 放 电 管
陶 瓷 气
玻 璃
二、主要应用领域
开关元件主要应用于共模保护，将雷电流泄放入大地，有 时也用作差模保护，防止雷电流窜入被保护设备。限压元 件主要应用于差模保护，以降低残压，防止过高的电压损 坏被保护设备，有时也用在共模电路作为放电管的限流元 件，以便在雷电过后阻断续流。
具体来说，压敏电阻主要用于交流和直流电源系统的防雷 保护，也可用于直流或低频信号控制电路的防雷保护。放 电管类开关元件可用于各种电源电路和信号电路（包括射 频信号和高速网络信号线路）的保护。TVS管、玻璃放电 管、半导体过电压保护器和自恢复保险丝大多用于信号电 路（电源电路中应用），TVS管和半导体过电压保护器因 通流能力较小，一般作为信号电路的第二级保护，以降低 残压；自恢复保险丝一般串联在两级保护电路之间的信号 线上，作为隔离和退耦元件用，也可用在第一级作限流元 件以阻断开关元件的续流，或者和普通保险丝一样串联在 电源线路上使用。
过压保护 方案

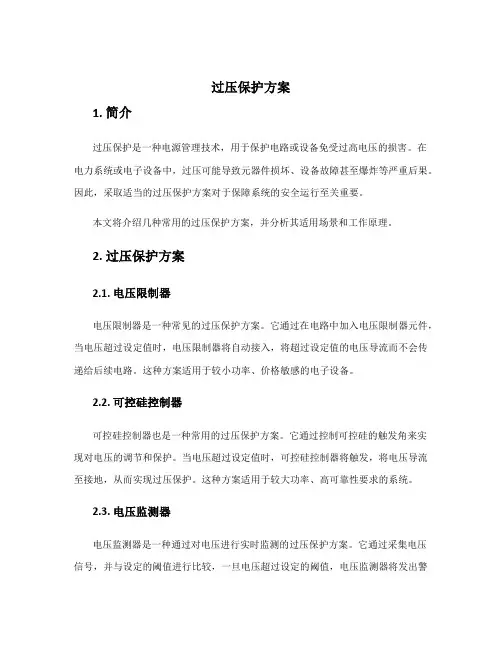

过压保护方案1. 简介过压保护是一种电源管理技术，用于保护电路或设备免受过高电压的损害。
在电力系统或电子设备中，过压可能导致元器件损坏、设备故障甚至爆炸等严重后果。
因此，采取适当的过压保护方案对于保障系统的安全运行至关重要。
本文将介绍几种常用的过压保护方案，并分析其适用场景和工作原理。
2. 过压保护方案2.1. 电压限制器电压限制器是一种常见的过压保护方案。
它通过在电路中加入电压限制器元件，当电压超过设定值时，电压限制器将自动接入，将超过设定值的电压导流而不会传递给后续电路。
这种方案适用于较小功率、价格敏感的电子设备。
2.2. 可控硅控制器可控硅控制器也是一种常用的过压保护方案。
它通过控制可控硅的触发角来实现对电压的调节和保护。
当电压超过设定值时，可控硅控制器将触发，将电压导流至接地，从而实现过压保护。
这种方案适用于较大功率、高可靠性要求的系统。
2.3. 电压监测器电压监测器是一种通过对电压进行实时监测的过压保护方案。
它通过采集电压信号，并与设定的阈值进行比较，一旦电压超过设定的阈值，电压监测器将发出警报信号，并通过控制电路切断电源，以保护电路或设备。
这种方案适用于需要实时监测并保护的系统。
2.4. 过压保护回路过压保护回路是一种闭环控制系统，通过使用反馈控制来实现对电压的保护。
它通过采集电压信号，并与设定的参考值进行比较，一旦电压超过参考值，过压保护回路将通过控制电路调节电压至安全范围内。
这种方案适用于对电压稳定性要求较高的系统。
3. 方案选择和实施在选择过压保护方案时，需要考虑以下因素：•系统或设备的功率和电压级别•对过压保护的要求和可靠性要求•方案的成本和复杂度•方案的实施和维护要求根据实际需求，选择合适的过压保护方案，并进行系统设计和实施。
同时，应定期对过压保护方案进行检测和测试，确保其可靠性和稳定性。
4. 结论过压保护是保障电路和设备安全运行的重要技术之一。
本文介绍了几种常用的过压保护方案，包括电压限制器、可控硅控制器、电压监测器和过压保护回路。
过压保护
过电压保护一般是在电路线电压高出额定值时，保护回路会自动断开负载电源的一种保护。
一般在使用过程中，保护回路会有个设定值，例如当实际电压超过额定电压的20%时保护。
保护回路会通过执行单元（如继电器）断开对负载的供电，从而达到保护负载的目的。
追问：能否再详细点呢回答：过电压保护在电器线路中广泛应用，顾名思义是对电器线路超高的电压的保护，但具体形式方法各不相同，不局限于用过电压保护器来保护设备，而是一个广义词。
以下都是过电压保护。
（1）浪涌电压保护：浪涌电压－－在同一条线路上有一台大容量设备突然负载减小，这是线路会出现浪涌，一般采用阻容吸收有保护，多数应用于电子原件的保护。
（2）峰值电压保护：平日我们说的交流380V或220V这只是电压表上的平均值，实际上它的峰值是380X1.4或220X1.4这样电子原件的耐压至少1.4倍以上。
（3）超压保护：有时候电路的峰值与谷值等因素电压差几十伏，对于灵感的电子仪器有强力的破坏作用，一般采用并联压敏元件等方法保护。
（4）雷击保护：一般都用避雷元件。
（5）反电势保护：大型电抗设备突然停机要出现反电势，采用安装电抗器来吸收的保护方法。
（6）在放大线路中有些线路对电压非常敏感，敏感到高0.05伏都不充许，那必用并联稳压二极管用保护。
（7）也有用过电压保护器来直接保护配电柜。
所以过电压保护应用很广，有空你可以找些书阅读一下。
检查制动电阻是否失效，是否断线，若没有制动电阻，则检查减速时间是否太短，或将停车方式改为自由停车变频器过压、欠压、过热、过流故障原因及处理2013-08-20 15:121引言因变频器和交流电机组成的交流调速系统具有的优良的调速性能，在其应用范围不断扩展的同时，也会使我们在工作中遇到各种原因造成的故障，导致生产停工，直接造成单位损失，因此，我们要不断地通过积累经验来提高处理变频器故障的能力，提高设备利用率，从而提高生产效率[1-2]。
本文就我在公司2800mm热轧生产线设备调试及运行一年过程中遇到和学习到的几种常见变频器过压欠压过热过流故障进行简单归纳与分析。
完整的电路保护-过流过压保护
通用应用 ---接口电路
1、高速接口电路（USB2.0、IEEE1394、RF 电路、Gigabit以太网、DVI）
C、TVS Diodes/Silicon Avalance Diodes（SADs）
• 4、气体放电管（GDTs）
• 5、工业&轴向压敏电阻
A、Radial Leaded MOVs（UltraMOVTM，C-III，LA，ZA，RA and TMOVTM Varistors）
B、轴向引脚的压敏电阻（MA Series MOVs）
应用电路
• AC / DC DC / DC 转换电路 • 全波 / 半波整流电路 / 逆变电路
推荐产品
• 可控硅（SCR） • 压敏电阻（MOV） • TVS / ULTraMOV
雷电的防护
---电力系统器件应用比较
• 气体放电管 能承受数百微秒内数千安培瞬态雷电电流的冲击。
缺点是对雷电过电压的波头无法进行有效的保护。
C、工业级的压敏电阻（CA，NA，PA，HA，HB34，DA and DB Series varistors ）
Teccor产品应用领域
➢1、个人电子消费产品 ➢2、电源产品 ➢3、通信设备 ➢4、汽车电子 ➢5、其它工业设备
电源产品
A、交流电源
B、不间断电源（UPS）
C、电能表
D、交流电器控制板
用户端设备 1、传真机 2、 xDSL / Modem 3、公用电话 / 无绳电话 / 手机 / VoIP 4、T1 / E1 /J1 5、ISDN 设备 6、用户线路板（SLIC）
局端设备 1、公共分组交换机（PBX） 2、Internet 网关 3、交换机 / 路由器 / 中继器(HUB)
电力电子器件过电压保护和过电流保护各有哪些主要方法？
电力电子器件过电压保护和过电流保护各有哪些主要方法？电力电子器件过电压保护和过电流保护常见的主要方法如下：
过电压保护的主要方法包括：
1.瞬态电压抑制器（TVS）：TVS是一种电压抑制器，它在电
路中起到限制和抑制瞬态过电压的作用。
TVS能够迅速响
应并吸收超过设定电压的过电压，保护电路和器件免受过
电压的损害。
2.钳位二极管（Clamping Diode）：钳位二极管可以将电路的
电压限制在一个较低的阈值范围内，以防止过电压的出现。
它通常用于限制开关电源回路中的幅度。
3.隔离变压器：隔离变压器可以提供电气隔离和通过磁耦合
来限制过电压的传输。
过电流保护的主要方法包括：
1.电流保险丝：电流保险丝是一种常见的过电流保护装置，
它基于导体的热性质，在电路中断高于额定电流的电流，
以防止过电流引起的损坏。
2.过流保护电路：过流保护电路采用传感器来监测电流，并
通过电子开关或继电器等设备，在电流超过设定阈值时切
断电流，保护电路和器件。
3.电流限制器：电流限制器可以在过电流发生时限制电流的
增加，以防止过电流引起的损坏。
它通常采用电流传感器
和电流反馈控制电路实现。
4.电流检测器和反馈：这种方法通过使用电流传感器检测电
流并通过反馈回路控制电流，以实现过电流保护。
需要根据不同的应用场景和要求，选择合适的过电压保护和过电流保护方法，以确保电力电子器件和系统的安全和可靠运行。
同时，在设计过程中还要综合考虑成本、性能和可行性等因素。
什么是过压如何在电路中防止过压
什么是过压如何在电路中防止过压过压是指电路中电压超过正常工作范围的现象，可能导致电器设备的损坏甚至火灾。
为了保障电路的安全稳定运行，我们需要采取一些措施来防止过压的发生。
本文将详细介绍什么是过压，以及如何在电路中有效地防止过压。
一、什么是过压过压是指电路中电压超过设备正常工作电压范围的现象。
在电力系统或电子设备中，过压往往是由于电源波动、电气故障、雷击等原因引起的。
过压一般可分为瞬态过压和持续过压两种情况。
瞬态过压是指电压瞬间突然增加到超过设备耐受范围，然后立即降低到正常范围的过程。
这种过压一般由于突发的电源故障、雷击等原因引起，时间很短暂，但可能对电器设备产生严重的影响。
持续过压是指电压在一段时间内一直超过设备耐受范围的现象。
这种过压可能由于电力系统的问题、电源负载过重等原因引起，时间较长，对电器设备的损坏风险更高。
二、如何在电路中防止过压1. 使用过压保护器件在电路设计中，可以加入过压保护器件来防止过压的发生。
常见的过压保护器件包括过压保护二极管（TVS二极管）、过压保护电阻、过压保护熔断器等。
这些器件能够监测电路中的电压，一旦检测到过压情况，就能迅速启动保护机制，将过压电流引导到地或其他回路，保护设备免受损坏。
2. 使用稳压器稳压器是一种能够通过自身调节，将输入电压保持在设定范围内的电子器件。
在电路中加入稳压器，可以有效地消除或降低电源波动对电器设备的影响，防止过压的发生。
常见的稳压器包括线性稳压器和开关稳压器，根据具体的应用场景和要求选择合适的稳压器型号。
3. 增加电路保护组件在电路设计中，可以增加一些保护组件来提高电路的过压保护能力。
比如，可在电路中增加熔断器、热释放器等，当电路中的电压超过设定值时，这些保护组件可以自动切断电路，保护设备的安全运行。
4. 控制电源供应合理控制电源供应也是防止过压的一种重要方法。
首先，要确保电源质量稳定可靠，使用符合要求的电源设备。
其次，对于特殊负载电路，可以使用适当的电源转换技术来控制输入电压，以保持在设备允许的范围内。
npn型三极管的过压保护电路-概述说明以及解释
npn型三极管的过压保护电路-概述说明以及解释1.引言1.1 概述概述：在电子领域中，npn型三极管是一种常用的元件，它具有放大信号、开关控制等重要功能。
然而，由于电路中的过压问题常常会对npn型三极管造成损坏，因此设计过压保护电路是非常重要的。
本文将介绍npn型三极管的工作原理，探讨过压保护电路设计要点，并详细介绍如何实现具体的npn型三极管过压保护电路。
希望通过本文的介绍，读者能够更深入地了解npn型三极管的过压保护机制，为实际应用中的电路设计提供参考和指导。
1.2 文章结构:本文主要分为三个部分，即引言、正文和结论三大部分。
在引言部分中，将简要介绍npn型三极管的过压保护电路的背景和意义，以及文章的目的和结构安排。
正文部分将重点介绍npn型三极管的工作原理，过压保护电路设计要点以及具体的npn型三极管过压保护电路实现。
通过详细的分析和论证，帮助读者深入了解这一主题，并为他们设计和实现自己的过压保护电路提供参考。
最后，在结论部分将对整篇文章进行总结，展望npn型三极管过压保护电路的应用前景，并给出一些结束语，使全文内容得以收尾。
1.3 目的本文旨在探讨npn型三极管的过压保护电路设计，通过对npn型三极管的工作原理和过压保护电路设计要点的介绍，帮助读者深入了解如何利用npn型三极管实现过压保护功能。
同时，通过具体的实例展示npn 型三极管过压保护电路的设计过程，希望为读者提供实用的参考和指导。
通过本文的阅读，读者将能够更好地理解npn型三极管的应用场景和设计原则，为实际应用中的过压保护电路设计提供一定的参考和指导。
2.正文2.1 npn型三极管的工作原理npn型三极管是一种常用的晶体管，其工作原理是基于材料的导电性和PN结的特性。
在npn型三极管中，有三个区域：发射极、基极和集电极。
当外加电压施加在基极-发射极之间时，如果该电压大于某个阈值，就会导致基极-集电极之间的PN结反向击穿，电流开始流动。
常用过流、过压、过温保护电路之选型技巧
常用过流、过压、过温保护电路之选型技巧随着电子系统的复杂性和集成度越来越高，而工作电压越来越低，电子系统对可靠性、稳定性和安全性的要求也越来越高，电路保护设计的重要性也越来越强。
在电路保护设计中，电路保护器件的选择和应用是否合理，将直接影响电子系统电路保护方案的保护效果。
为了帮助工程师正确选择电路保护器件，合理应用电路保护器件设计高效的电路保护解决方案，本期大讲台将分三部分进行介绍：第一部分介绍常见的电路保护器件之选型技巧;第二部分重点分析保险丝、瞬态电压抑制器、ESD保护器件、防雷保护器件等的实际应用方案;第三部分将结合电子元件技术网论坛和电路保护与电磁兼容研讨会中关于选用电路保护器件的讨论，整理出电路保护设计过程中较常遇到的难题Q&A。
电路保护主要有三种形式：过压保护、过流保护和过温保护。
选择适当的电路保护器件是实现高效、可靠的电路保护设计之关键的第一步，那么，如何合理选择电路保护器件?不同的保护器件其保护原理也各有不同，选择的时候应结合其保护原理、工作条件和使用环境来考虑。
本文将介绍常用的几种过压、过流和过温保护器件之选型技巧，帮助工程师正确选择电路保护器件。
1. 过压保护器件的选型要点过压保护器件(OVP)用于保护后续电路免受甩负载或瞬间高压的破坏，常用的过压保护器件有压敏电阻、瞬态电压抑制器、静电抑制器和放电管等。
过压保护器件选型应注意以下四个要点：1)关断电压Vrwm的选择。
一般关断电压至少要比线路最高工作电压高10%2)箝位电压VC的选择。
VC是指在ESD冲击状态时通过TVS的电压，它必须小于被保护电路的能承受的最大瞬态电压3)浪涌功率Pppm的选择。
不同功率，保护的时间不同，如600w(10/1000us);300W(8/20us)4)极间电容的选择。
被保护元器件的工作频率越高，要求TVS的电容要越小1.1 ESD抑制器选择合适的ESD保护器件，最大的难点在于如何最容易地明确哪种器件可以提供最大的保护。
TVS管和稳压二极管的详细知识点对比
TVS管和稳压二极管的详细知识点对比TVS管（Transient Voltage Suppressor Diode）和稳压二极管（Zener Diode）是常见的电子元器件，用于电压稳定和过电压保护的应用。
虽然它们的功能类似，但在结构、工作原理和性能方面存在一定差异。
下面将详细介绍TVS管和稳压二极管的区别与特点。
1.结构：-TVS管：TVS管是一种双向可控硅(SCR)结构的二极管，由PN结组成。
结构上相对复杂，包括多个P-N结和接触电极。
-稳压二极管：稳压二极管是一种带有结反向偏压的标准二极管结构，由PN结组成。
结构相对简单，包含一个P-N结。
2.工作原理：-TVS管：当快速的瞬态高电压（过电压）到达时，TVS管会迅速启动并形成一个低阻抗路径，将超过额定电压的能量转移到其它地方，以保护被保护电路。
在正常工作时，TVS管处于断开状态，电流不会通过。
- 稳压二极管：稳压二极管通过反向击穿机制工作。
当电压超过稳定电压（即它的Zener电压）时，二极管会被击穿，形成反向电流通路，使电压保持在一个相对稳定的值。
在正常工作时，稳压二极管处于正向偏置状态，反向电流非常小。
3.主要特点：-TVS管：-双向保护：TVS管是一种双向保护器件，可以同时保护正向和反向的电压超过额定值的情况。
-高能量转移能力：由于其结构上的复杂性和硅控整流（SCR）元件的特性，TVS管在短时间内可以吸收大量的能量。
-响应速度快：TVS管具有很快的响应速度，能够在纳秒级别的时间内启动和响应过电压。
-电流承受能力高：TVS管具有较高的电流承受能力，可以承受大电流的冲击和过电流。
-稳压二极管：-单向保护：稳压二极管只能保护一个方向的电压超过额定值的情况，通常用于单向保护电路。
-稳定电压范围窄：稳压二极管的稳定电压范围较窄，通常在几伏至几百伏之间，无法应对过大的电压超过额定值的应用。
-功率损耗较小：稳压二极管的反向电流较小，因此功率损耗也较小。
电路中的过压保护和过流保护
电路中的过压保护和过流保护过压保护和过流保护在电路中扮演着至关重要的角色。
它们是为了确保电路运行的安全和稳定而采取的一系列措施。
过压保护和过流保护可有效预防电路中出现过电压和过电流的情况，保护电路设备免受损坏。
本文将详细介绍电路中的过压保护和过流保护的原理、应用和常用保护器件。
一、过压保护过压是指电路中电压超出额定范围的情况，可能导致电路中的元器件发生过载、损坏甚至引发火灾等严重后果。
过压保护的功能是在电路中检测到过压情况时，迅速采取措施，将过压电源切断或将电压降至安全范围内，以保护电路元器件的安全。
过压保护的常用方法之一是采用过压保护电路。
这种电路是通过测量电压来检测过压情况，一旦电压超出设定的安全阈值，保护电路会触发并切断电源。
过压保护电路的核心元件是过压保护器件，常见的过压保护器件包括瞬态电压抑制器（TVS）、气体放电管（GDT）和过压保护二极管（VDR）等。
另一种常见的过压保护方式是采用整流器和稳压器。
整流器和稳压器可在电路中实现对过压情况的检测和处理。
通过将过压电压转换为电流信号，进而触发稳压器对电压进行调整，将电路中的电压维持在安全范围内。
二、过流保护过流是指电路中电流超出额定范围的情况，可能引起电路元器件发热、烧坏或焦糊等危险。
过流保护的目的是在电路中检测到过流情况时迅速采取措施，切断电源或限制电流流过元器件，以确保电路的正常运行和元器件的安全。
过流保护的常见方法包括熔断器和电流保护开关。
熔断器是一种自动开关设备，当电流超过额定值时，熔断器内的熔丝会熔断，切断电源。
电流保护开关则是通过电流互感器来感知电流大小，当电流超过设定的阈值时，保护开关会切断电源，以保护电路设备免受过流的危害。
除了熔断器和电流保护开关，还有一种过流保护装置被广泛应用于电路中，那就是电子式保护装置。
电子式保护装置利用电子元器件和控制电路，能够检测出电流异常，并及时触发保护装置动作，切断电源或限制电流，以实现对电路的过流保护。
高低压配电柜的元器件符号和对应的实物
高低压配电柜的元器件符号和对应的实物如下：1. 断路器（CB）：断路器通常用于保护电路和设备免受电流过载和短路的影响。
其符号为一个矩形，内部带有一条斜线，表示断开电路。
实物为一个黑色的小方块，底部带有两个接线口。
2. 接触器（ACB）：接触器也是一种保护电器，它与断路器的区别在于它主要用于控制电路的切换和开关。
其符号为一个带有平头的斜线和一个圆弧，表示断开电路和控制电路的开关。
实物为一个灰色的长方形盒子，底部带有数个接线口。
3. 隔离开关（DS）：隔离开关用于控制电路的隔离和分离，规定在运行、检修和维护等作业期间，必须切断电源隔离电路以保证作业人员的安全。
其符号为一个带平头的竖线，实物为一个黑色的小方块，底部带有两个接线口。
4. 自动恢复式过电压保护器（AROV）：自动恢复式过电压保护器用于保护电子设备不受过电压的影响。
其符号为一个带有平头的竖线和一个弧线，实物为一个灰色的小方块，底部带有两个接线口。
5. 电流互感器（CT）：电流互感器主要用于变电站的安全保护，测量高压设备中的电流，并将电流变换成低电位输出。
其符号为一个带有斜线的环形，实物为一个铁制环形装置，可放置在电缆或导线周围。
6. 电压互感器（VT）：电压互感器通常用于对高压设备的测量并降压处理。
其符号为一个带有斜线的矩形，实物为一个类似变压器的装置，可测量电压并将其转换成低电位输出。
7. 直流电源（DCP）：直流电源主要用于提供直流电力，其符号为一个直线和一个带平头的竖线组成的图形，实物为一个黑色的小方块，底部带有两个接线口。
8. 电表（M）：电表用于测量电流、电压和功率等参数，其符号为一个正方形中间带有"M"字母，实物为一个类似于仪表的装置。
注意：不同型号和品牌的元器件可能存在细微差异，以上仅为一般认可的符号和实物对应关系。
在具体的应用中，需要严格按照相关的图纸和规范进行选择和使用。
IGBT过压保护
RCD缓冲电路
过流保护
慢降栅压法
综合短路保护电路
谢谢！
• 快恢复二极管可箝位集电极瞬变 电压, 避免关断过程中的电压过高； • 导通时, 电容C 上存储的能量缓冲 电阻R、IGBT 释放, 电容两端的电 压下降到母线电源电压, • 电容每次释放时都应当释放完毕, 这样RCD 缓冲电路的时间常数 必 须小于IGBT 管的开通时间, 时间常 数为开关周期的1 /3左右。
BT保护电路
• 过压保护电路（器件） 栅极过压保护 集电极—发射极过压保护 • 过流保护电路（驱动电路） 过载保护 短路保护
栅极过压保护
集电极—发射极过压保护
浪涌过电压
缓冲电路
• 关断时, 电流通过RCD 旁路, 从而将 寄生电感上的储能转移到了电容C 上, 避免在器件突然关断时, 由于电 流突变在器件两端产生很高的电 压尖峰，大大降低了开关管截至 瞬间在其两端所产生的过电压；
如何解决电源电路中的过压保护问题
如何解决电源电路中的过压保护问题过压保护（Overvoltage Protection, OVP）是在电源电路中常见的一种保护机制，它的作用是确保电路中的电压不会超过设定的安全范围。
在各种电子设备中，过压可能导致元器件的损坏甚至引发火灾等严重后果。
因此，解决电源电路中的过压保护问题非常重要。
本文将介绍如何有效解决电源电路中的过压保护问题，并提供一种常用的解决方案。
I. 过压保护的原理过压保护是通过监测电源电路中的电压，当电压超过设定的阈值时，快速采取措施来保护电路免受过压的影响。
常用的过压保护措施包括快速切断电源电路以及将电压调整到安全范围内。
II. 过压保护的实现方法1. Zener二极管过压保护Zener二极管是一种特殊的二极管，它具有可控的反向击穿电压。
通过将Zener二极管连接在电源电路上，一旦电路中的电压超过Zener二极管的反向击穿电压，它将形成一个低阻抗通路，将过电压通过绕过其他元器件来保护电路。
2. TVS二极管过压保护Transient Voltage Suppressor（TVS）二极管也是一种常见的过压保护元件。
它在正常工作时具有很高的电阻，但当电压超过其工作范围时，它会迅速变为低电阻状态，将过压情况引导到地或其他低压区域，从而保护电路。
3. 过压保护芯片过压保护芯片是一种集成了过压保护功能的专用芯片。
它根据设定的过压阈值来监控电压，并在检测到过压时迅速触发保护机制。
过压保护芯片通常具有多种保护功能，如过电流保护、过温保护等，能够全面保护电路。
III. 如何选择适合的过压保护方法在选择适合的过压保护方法时，需要考虑以下几个因素：1. 设备的工作电压范围：根据设备的工作电压范围选择合适的过压保护元件或芯片。
2. 过压保护速度：不同的过压保护方法具有不同的响应速度，需要根据设备的要求选择可能造成损坏的时间范围。
3. 外部环境：考虑设备所处的外部环境，如温度、湿度等因素，选择符合要求的过压保护元件。
63. 过压测试中的保护装置有哪些？
63. 过压测试中的保护装置有哪些？63、过压测试中的保护装置有哪些？在电子设备和电力系统的运行中，过压现象是一种常见且具有潜在危险的情况。
过压可能由多种原因引起，例如雷电冲击、电网故障、操作失误等。
为了确保设备和系统的安全稳定运行，过压测试以及相应的保护装置就显得至关重要。
过压保护装置的主要作用是在检测到过压情况时，迅速采取措施将电压限制在安全范围内，以防止设备损坏和故障的发生。
以下是一些常见的过压保护装置：一、避雷器避雷器是一种广泛应用于电力系统中的过压保护装置。
它主要用于保护电气设备免受雷电过电压和操作过电压的侵害。
避雷器通常由非线性电阻元件组成，如氧化锌（ZnO）阀片。
在正常工作电压下，避雷器呈现高电阻状态，几乎不导通电流。
然而，当出现过电压时，阀片的电阻迅速降低，将过电压电流引入大地，从而限制了设备上的电压升高。
避雷器分为多种类型，包括阀型避雷器、氧化锌避雷器等。
氧化锌避雷器具有良好的非线性特性、通流容量大、残压低等优点，在现代电力系统中得到了广泛的应用。
二、压敏电阻压敏电阻是一种基于氧化锌等材料的非线性电阻元件。
它的电阻值随着电压的变化而急剧变化。
在正常电压下，压敏电阻的电阻值很大，流过的电流很小。
但当电压超过其阈值时，电阻值迅速减小，从而吸收过电压能量，保护后端的电路和设备。
压敏电阻常用于电子设备的电源输入端，以防止电源过压对设备造成损害。
它具有响应速度快、成本低等优点，但通流容量相对较小。
三、气体放电管气体放电管是一种利用气体放电原理来限制过电压的保护装置。
当两端的电压超过一定值时，管内的气体发生电离放电，形成短路通道，将过电压能量释放掉。
气体放电管具有通流容量大、绝缘电阻高、寄生电容小等优点，但响应速度较慢。
四、瞬态电压抑制二极管（TVS）TVS 二极管是一种专门用于抑制瞬态过电压的半导体器件。
它具有极快的响应速度（通常在皮秒级），能够在瞬间将过高的电压钳位到一个安全值。
TVS 二极管的击穿电压可以根据需要进行选择，广泛应用于集成电路、通信设备等对过压保护要求较高的场合。
变压器保护整定中的过压保护配置要点
变压器保护整定中的过压保护配置要点过压保护是变压器保护中的重要一环，合理的过压保护配置能够有效地保护变压器设备，提高其运行可靠性和安全性。
本文将针对变压器过压保护配置的要点进行探讨。
1. 过压保护的基本原理过压保护是通过监测变压器的输入和输出电压，并设置触发值，一旦电压超过预设的数值范围，保护装置即发出信号或采取措施，以降低或切断电压，保护变压器免受过电压的损害。
2. 过压保护装置的种类常见的过压保护装置包括电磁式继电器、电子式继电器、数值保护装置等。
电磁式继电器是传统过压保护装置，具有结构简单、可靠性高的特点；电子式继电器则采用了先进的电子元器件，具有响应速度快、精确度高等优点；数值保护装置是基于微处理器技术的智能保护设备，具有功能强大、配置灵活等特点。
3. 过压保护的触发值设置过压保护的触发值应根据具体变压器的额定电压和过压容忍程度进行设置。
通常情况下，过压保护的触发值应设置在变压器额定电压的110%左右。
在实际应用中，还需根据变压器的具体工作环境和要求，适当进行调整。
4. 过压保护的动作时间过压保护装置的动作时间应根据变压器的额定容量和工作特性进行确定。
一般来说，过压保护的动作时间应控制在几十毫秒之内，以确保及时切断电路，避免过电压对变压器的损害。
5. 过压保护与其他保护的配合在变压器保护系统中，过压保护通常与其他保护装置进行联动。
例如，过压保护与过流保护可以同时作用，确保变压器在发生异常工况时可及时切断电路，防止事故扩大。
此外，过压保护还可以与温度保护、短路保护等配合，形成一个完整的保护系统。
6. 过压保护的检测方法常见的过压保护检测方法包括硬件检测和软件检测。
硬件检测通常通过电压互感器等传感器实时监测电压信号，判断是否存在过压现象；软件检测则通过数值保护装置等智能设备，利用先进的算法对电压信号进行分析和判别。
综合利用硬件检测和软件检测可以提高过压保护的鲁棒性和可靠性。
7. 过压保护的应用注意事项在配置过压保护时，需注意以下几点：(1) 保护装置应具备可靠的触发功能，能够在电压超过预设阈值时迅速切断电路；(2) 触发值的设置应经过合理的计算和考虑，确保灵敏度和误动率的平衡；(3) 过压保护装置的输入和输出电缆应选用合适的规格和材料，以确保信号传输的可靠性；(4) 过压保护装置应定期检测和校验，保证其正常工作状态。
SVP1吸能型晶闸管过压保护器
SPD®系列● 用途SPD®系列过压保护器分SVP1吸能型、SVP2防雷吸能型、SVP3预警吸能型晶闸管过压保护器及MY型过压保护器四种。
主要用于抑制整流管、晶闸管、GTO、IGBT等各种大中功率半导体器件的操作过电压，吸收其浪涌能量，是传统的过压保护设备——阻容吸收装置、硒堆、MYS型压● 型号说明一.SVP1吸能型晶闸管过压保护器● 性能和特点在变流装置中经常出现的是电感电路电流变化过快产生的操作过电压，如变压器空载拉闸、励磁绕组拉闸或熔断器熔断，这类过电压在通过保护器放电时，通常伴随着电感储能的释放。
在传统的抑制操作过电压方法中最常用的是阻容吸收装置和普通压敏电阻，但阻容体积、能耗大，且电容器易漏油，接线也较复杂；而普通压敏电阻则能量容量小，时常造成过热炸裂事故。
SVP1吸能型晶闸管过压保护器能量大、脉宽承受能力强，最大可做到250KJ，能承受500ms三角波的冲击，标称电压最高可达6000V，具有非线性电阻的伏安特性，当外加电压超过其标称电压U10mA时，电阻显著减小，从而将变压器的磁能吸收，并经电阻自身以热状态散耗于周围空气。
当外加电压低于标称电压时，保护器呈高阻，只有很小的泄漏电流通过，几乎无功耗。
接线简单，集限压、吸能、节能于一体。
在结构设计中还特别考虑了安全问题，各种破坏性实验表明，在其损坏时只会发生短路或变成1~100Ω线性电阻。
SVP1吸能型晶闸管过压保护器有五种安装方式：SVP1吸能型晶闸管过压保护器有五种安装方式：（1）支架式SVPⅠ型（2）直插式SVPⅡ型（3）导轨式（35mm标（4）螺钉式SVPⅣ型准导轨）SVPⅢ型（5）三相组合式SVPⅤ型（此安装方式适用于10KJ以下产品）● 产品选型（附图1、图2）SVP1吸能型晶闸管过压保护器的选型，一般情况下只需选择2个参数，即保护器的标称电压U10mA和能量容量E N1、标称电压的选择U10mA=2U2L即保护器标称电压等于变压器二次侧线电压有效值的两倍，其中已考虑电网电压波动和拐点电压波动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路保护主要有三种形式：过压保护、过流保护和过温保护。
选择适当的电路保护器件是实现高效、可靠电路保护设计的关键，涉及到电路保护器件的选型，我们就必须要知道各电路保护器件的作用。
在选择电路保护器件的时候我们要知道保护电路不应干扰受保护电路的正常行为，此外，其还必须防止任何电压瞬态造成整个系统的重复性或非重复性的不稳定行为。
一些常见的过压保护器件：
1、陶瓷气体放电管
气体放电电子管主要靠在密封容器里一种气体的衰弱，是固有的一种双向过压保护器件。
它们限制相对过高的起始工作电压，但是可以承受相当大的电流并且通常应用在初级保护。
2、TVS瞬态抑制二极管
瞬态电压抑制器(TVS)是基于雪崩和被设计来处理大电流抑制的稳压二极管。
单一的二极管本质上是单向的钳位设备。
但是TVS器件是为了针对类似于集成电路的问题而制造的，为生产多种双向、单向、多极的保护元件提供了可能。
TVS器件可以应用在要求多信号线保护、简单、小体积的场合。
3、压敏电阻
压敏电阻这个术语是“变化的”和“电阻器”两个单词的结合体。
在低电流电压下，压敏电阻具有高阻抗但是在更高的电压电流下，阻抗会急剧地下降。
阻抗体现在氧化锌颗粒构成的陶瓷上。
压敏电阻通常是双向的电压钳位器件。
