眼镜架基础知识..36页PPT
眼镜架基础知识
第一章眼镜的发展历史及其应用第一节眼镜的起源和发展一、眼镜的起源1、我国的眼镜有着悠久的历史，中外史籍中都记载了眼镜最早起源于中国，是我国古老文化、医疗、技艺的遗产，它的发展变迁经历了几千年的历史。
2、我国最原始的眼镜是利用了天然水晶矿石琢磨成凸透镜来放大微小的物体，用以谋求解决人们视力的困难，这就是我国眼镜的雏形时期。
3、十六世纪开始才出现架在鼻梁上的双片镜，但比原始，即在眼镜架的两端系上线挂在耳朵上。
4、随着科技的进步和时代的发展，眼镜片、眼镜架材料的不断更新，才逐渐演变成现代眼镜。
二、眼镜行业的发展我国眼镜行业的形成和发展，大致可分为三个历史发展阶段。
1、明清之际行业帮会的形成。
2、清未民初眼镜行业的崛起。
3、新中国成立后眼镜行业的变迁和飞跃。
第二节眼镜的性质与作用一、什么是眼镜1、所谓的眼镜，就是戴在人的头部前颞眼睛前的，用来美化脸形、矫正视力，保护眼镜的一种工具。
2、眼镜是由眼镜片和眼镜架组合而成的，随着时代的变迁和新材料，新工艺的发明和革新，不同形式的各种新颖的眼镜不断出现。
现在它已具有了时代艺术作品的象征。
二、眼镜的性质与作用1、眼镜既是保健眼睛的必需品，又是一种美容的装饰品。
2、从眼镜的功能上讲，它具有矫正视力，保护眼睛安全和临床治疗眼病的作用。
3、随着社会科技的飞速发展，随着人们文化生活水平的不断提高，视力保健工作的开展，眼镜在人们生活领域中将会发挥重要作用。
第二章眼镜架的材料第一节金属材料一、金1、黄金这是一种金色金属，其延展性良好，几乎无氧化变色情况，商业上将24K定为纯金。
所以，用金作眼镜架时，要混入钢，银等添加物，使其成为合金以降低品位，增加强度及韧性。
眼镜架含金量一般规格为18K、14K、12K、10K。
2、白金又称为白色K金，这是一种黄金同其他白色金属（铂、钯、铱、铑等），熔合后制成的一种合金，其中黄金成份占75%，因为这种金合金呈白色，所以叫白金。
二、开金与包金1、什么叫开金所谓的（K）金并不是纯金，而是由纯金与其他金属合制成的合金。
眼镜架基础知识
钛的类型
• 2.钛合金：1).a型钛合金:合金中其含量10% 左右,保持为a型,焊接加热时不易变成ß型. 2)BETA钛合金：ß-ti 成分：70%以上的钛，1%-25%左右的钒， 10%铝及其他金属。 物质的组织机构是ß型的。
铝的作用是增强弹性、钒的作用是增强亮度。
钛的类型
• ß-ti的特点: • 弹性强,重量轻,具极强耐腐蚀性,加工难度 大,不含镍,不易过敏. • 3)记忆钛金:(又称NT合金,即混和了镍及钛 而制成的合金,经加热处理后表现为以下特 征:超弹性,当用力弯曲或拉紧后放松,形状 记忆合金便会变为原状.
B、银色：3微米的钯层 C、彩色：3微米钯层+静电喷涂
静电喷涂技术
静电喷涂也称静电粉末镀膜，是原来日 本“丰田”汽车公司的车面颜色处理的专 利技术，“charmant夏蒙”集团将此项技 术购买后应用于镜架的彩色处理上，可令 色彩更持久，电镀层更牢固及耐酸碱度更 高。
钛的电镀： 1、金色：钛材质+0.5微米的金（IP电镀） 2、银色：钛材质+打磨抛光 3、彩色：钛材质+静电喷涂
2、适用在框线、鼻中、脚腿 缺点：线条粗
C：高镍铬合金 成分：Ni 90%以上 Cr 铬和其他金属 特点：
1、硬度更高、不易变形、焊接点更牢固、更 耐用。 2、适用在框线、鼻中、脚腿
D：锌白铜 成分：铜 64% 镍 18% 锌 18% 特点：
弹性好、佩带舒适。 E.不锈钢
不锈钢：stainless
镜架材料
3.金属材料:A.镍合金： 镍白铜（前清时期）耐腐蚀性强 镍黄铜（后清时期） 镍青铜,耐腐蚀性强 B.蒙乃尔合金：（锰镍合金）德国人发明 成分： Cu铜 27%-29% Fe铁 2%-3% Mn锰 1.2%-1.8% Ni 镍 65%-70%
第一章 眼镜架基础知识(眼镜架制造技术与检查标准)
第一章眼镜基础知识第1节镜架基本结构1、镜身——镜架整个框架的正身。
由镜框/圈、鼻梁、鼻托、装头等组成。
2、镜框——用来装镜片的边框或称做圈（镜圈内侧有槽，金属镜架是型材自然弯成，而塑料镜架是加工出来的，目前单个镜圈有全框和半框）3、鼻梁——是连接两个镜框/圈的桥梁，即鼻子上的一架桥梁。
金属镜架是焊上的，而塑料镜架本身就有。
4、比（或镜腿）——挂在两耳上，固定镜身的曲杆。
金属镜架的镜腿由金属比、比套组成，而塑料镜架由塑料比、铜芯等组成，比通过装头连接于两镜框或镜片的两侧。
5、比套（或防滑套）——在金属镜架比的尾部，起到防滑、防腐蚀等作用。
6、装头——镜身两端突出的部位。
位于镜身两端，用来安装铰链，确定镜身的最大尺寸及比的宽度，在镜身与比的连接处。
7、烟斗——呈“烟斗）形状，焊接在镜框上，固定鼻托。
8、鼻托——用来把镜圈等托在鼻梁上，起支撑作用的零件。
金属镜架是烟斗焊在镜圈上，托叶安装在烟斗上，而塑料镜架是粘上的，鼻托的托叶与鼻部接触，像一个衬垫，支撑并稳定镜架，使之不滑脱，不晃动。
9、铜芯——比套中心扎入的金属丝。
用来增强镜腿牢固性、强度，且不易变形。
10铰链——用来连接比与装头的部件，可以拆卸。
包括两个铰链片，一个螺丝。
11其它——有的眼镜架还需有装饰钉、紧固管等。
备注：塑料镜架：指通俗称的胶架、尼龙架或注塑架。
装头铰链比比套烟斗镜框鼻托装头鼻梁螺丝（锁紧铰链位）紧固管第2节镜架材料分类制造眼镜架材料分为金属材料、非金属材料和天然材料等三大类。
一、金属材料用于眼镜架的金属材料有铜合金、镍合金和贵金属如钛三大类。
要求具有一定的硬度、柔软性、弹性、耐磨性、耐腐蚀性、重量轻、有光泽和色泽好等等。
因此，用来制作眼镜架的金属材料几乎都是合金或在金属表面加工处理后使用。
1、锌白铜又称洋白或洋银。
主要成分是铜，其中含铜64%、镍18%、锌18%，比重为8.8。
其特点是：有一定的耐腐蚀性和良好的弹性，且成本低，易加工。
框架眼镜基础知识培训ppt课件共55页文档
眼镜架的镜身主要部分是由塑料（或类似性质的）材料 制成。 ３、混合架：
眼镜架的镜身主要部分是由塑料（或类似性质的）和金 属材料制成。 ４、半框和无框架：
固定镜片的部件是由金属或塑料 或类似性质的）材料制 成，或二者结合，并且镜片半框圈或无框圈保护。
镜架规格由镜圈、鼻梁、镜腿尺寸组成
例如：5417－140 或 52－16－135
镜圈尺寸：单数为33～59mm，双数34～60mm 鼻梁尺寸：单数为13～21mm，双数14～22mm 镜腿长度：单数125～155mm，双126～156mm
方框法：例如：5417－140
镜框几何中心距
垂直中心线
金属材料是最早被应用于镜架的材料，主要经历 了铜合金－镍合金－钛合金－纯钛等发展历程。
理想的镜架材料要求：重量轻、坚韧度好、牢固 耐用、易加工但不易变形，对皮肤无刺激，也不易被 皮肤的酸性分泌物侵蚀等等。
金属材料
铜合金
锌白铜 黄铜 铜镍锌锡合金 青铜
镍合金
蒙耐尔合金 高镍合金
不锈钢
贵金属
金及金合金 钛及钛合金
铝钛合金（轻合金）
利用了铝合金和纯钛金属的完美结合，表 现出独有的超轻量和抗腐蚀性。镜架重量只 有一般合金眼镜的40%。
纯钛合金在常温时组织结构为Alpha，称为α钛。若遇到880度以 上高温时，组织结构会变为Beta型，称为β钛。
9、铑：
是一种珍贵的稀土金属元素，呈白色，具有特殊的 强度，在金属元素中相当于钻石在宝石中的地位。铑 的硬度随着厚度层增加而增加，为了得到所需要的抗 腐蚀性，涂层厚度至少必须为0.25毫微米（um）， 但须不超过0.5毫微米，以保持足够的柔软性，因为内 应力随着涂层厚度的增加会引起突然的断裂。铑不会 被一般的酸及某些含有溴及氯混合的酸所腐蚀，铑能 抗海上空气及工业所产生的气体。含有铑合金的镜框 有非常好的抗腐蚀性，同时铑也阻止了在较低涂层时 镍的散乱，避免了对镍的过敏。铑的电镀非常适合于 高品质的眼镜架，一般将镜架镀成银白色，性质稳定。
眼镜架基础知识..
如何理解“焊接点终身保用”的概念
焊接点的正常抗拉强度大于200牛顿力， 故焊接牢固的话是难以使用中脱焊的，多 数脱焊是因为焊接是虚焊，属生产的质量 问题。
什么是“CE”标准
CE欧盟质量体系认证标志，是 最严格的检验标准，凡进入欧洲销 售的产品必须先获此证书。
眼镜架的标识
• • • • • • • • • • • GP-----镀金 GF-----包金 TITANIUM------钛(TI) TI-P,PURE TITANIUM,Titan-p----纯钛(90%以上的的钛) ß-Titanium----ß钛:弹性强,轻． Ti-C-----包钛 Ti-IP----纯钛真空离子电镀表面处理． ＨＱ TITANIUM－－高品质钛金镜架 ＩＰ处理，ION PLATING-----真空负离子电镀 NO NICKEL-----无镍 5U----指镜架电镀厚度为５微米，比较耐用．
眼镜的制造工艺
1、铸造件
2、冲压件 3、注塑件
为什么铸造件需要高超的技艺
铸造件多用于珠宝的生产制造中，要求 模具精细、变化多。在铸造成型过程中， 技术工人对时间的掌握要准确，否则会造 成大量的残次品，严重影响成本运作。一 般中小型工厂不会大量使用铸造件，因为 难以控制品质，所以只有大型工厂才会熟 练运用此技术。
铝合金 成分:90%以上的铝+其他金属 特点： 1、重量轻 2、亮度高、耐用性强 缺点： 不能作的纤细，着色难，一般为银白色， 直接打磨抛光。
塑胶、板材
塑胶：CP（丙酸纤维素） 特点：轻盈、强度高、易断裂
板材：醋酸盐塑料 特点：硬度高、色彩丰盈、营造个性化的佩 带效果，表现力强。
眼镜的保养
◎ 双手摘带，单手易变形。 ◎ 每天坚持用洗洁液清洗。 ◎ 从左边折放、后右边，否则易变形歪斜。 ◎ 先用清水清洗，在用镜布或软纸擦干净。 ◎ 定期到眼镜店超声波清洗。
眼镜架的基础知识

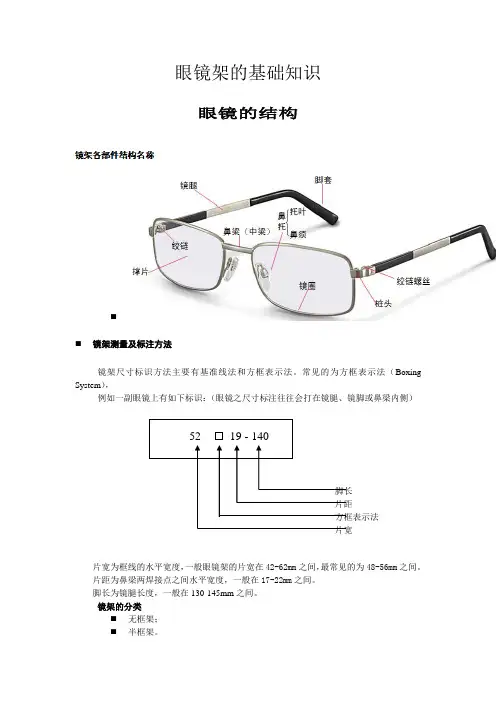

眼镜架的基础知识眼镜的结构⏹⏹镜架测量及标注方法镜架尺寸标识方法主要有基准线法和方框表示法。
常见的为方框表示法（Boxing System），例如一副眼镜上有如下标识：（眼镜之尺寸标注往往会打在镜腿、镜脚或鼻梁内侧）52 19 - 140脚长片距方框表示法片宽片宽为框线的水平宽度，一般眼镜架的片宽在42-62mm之间，最常见的为48-56mm之间。
片距为鼻梁两焊接点之间水平宽度，一般在17-22mm之间。
脚长为镜腿长度，一般在130-145mm之间。
镜架的分类⏹无框架；⏹半框架。
⏹全框⏹双梁架⏹眉毛架等等。
镜架的材料用于生产制造镜架的材料主要包括以下几种：天然材料（1）角质材料：古代曾用牛等动物的角来做镜框。
但现已不再使用，被塑料代替了。
（2）玳瑁甲：取自海生玳瑁（类似海龟的海洋动物）的壳。
优点：重量轻，非常耐用，色泽光亮，独特珍奇引人注目，不会使皮肤发生过敏现象。
传说玳瑁还有吉祥辟邪之作用，并且被视做身份象征，所以物以稀为贵。
制造过程多用手工，加热方法多采用热盐水。
玳瑁甲眼镜价格很贵，并且玳瑁被一些国家列为保护动物，所以已很少用。
玳瑁的品质以颜色而论，约计有以下八种：琥珀、金黄、亚黄、灰暗、中斑、中红、深斑及乌云。
玳瑁框调整与保养：玳瑁框的调整由以往的抹油（凡士林），蒸气调整等转换为较方便的沸水调整法，其步骤如下：（1）将水煮沸至一百度。
（2）将玳瑁框须调整部位浸入水中加温使其软化，时间依玳瑁之厚度而订。
（3）取出调整时，快调慢折，一小段一小段调整可避免产生折断之现象。
（4）玳瑁冷却的时间很快，如转硬时则需从头开始反覆的处理。
（5）玳瑁框配好之后盼能浸一个晚上的冷水，使其色泽更加鲜亮。
（6）玳瑁框的保养即是浸水，切记勿用超音波清洗，因其震动频率会使镜架与金属物磨擦而产生刮伤，继而丧失其价值感。
以往有些低价之玳瑁框都是采用接合，或贴合，日子久了之后会裂开或粘合处会有痕迹出现，真正的玳瑁框保证以老玳瑁厚鳞甲雕制绝不会自然裂开，也因此在价格方面可能稍高点，但是信用绝对没问题。
眼镜架材料认识PPT课件
一种热塑性塑料，具有较好的韧性和加工性能。
聚甲醛
一种高结晶度的塑料，具有优良的耐磨性和自润滑性。
塑料眼镜架的优缺点
优点
价格相对较低，色彩丰富，轻便 舒适，耐腐蚀，加工容易。
缺点
容易刮花，不易保养，使用寿命 相对较短。
04 混合材料眼镜架
混合材料眼镜架的特点
01
02
03
04
02 金属眼镜架
金属眼镜架的特点
金属眼镜架通常具有坚固、耐用和不易变形的特性，能够承受日常使用中的压力和 摩擦。
金属眼镜架的款式多样，从简约时尚到复古华丽，可以满足不同消费者的审美需求。
金属眼镜架的质感高级，通常采用金银铜等贵金属或钛合金等特殊金属制成，给人 以高质感的视觉效果。
金属眼镜架的种类
结合多种材料
混合材料眼镜架采用多种材料 结合的方式，以获得更好的性
能和外观。
轻便舒适
混合材料眼镜架通常较轻，佩 戴舒适，减轻鼻梁和耳朵的负
担。
耐用性强
混合材料眼镜架通常具有较好 的耐用性，能够承受日常使用
中的摩擦和碰撞。
时尚个性
混合材料眼镜架的款式多样， 可以满足不同消费者的个性需
求。
混合材料眼镜架的种类
眼镜架材料认识ppt课件
contents
目录
• 引言 • 金属眼镜架 • 塑料眼镜架 • 混合材料眼镜架 • 天然材料眼镜架 • 总结
01 引言
眼镜架的重要性
01
眼镜架是眼镜的重要组成部分， 其质量、舒适度和稳定性直接影 响着眼镜的性能和佩戴者的舒适 度。
02
不同材料的眼镜架具有不同的特 点和适用人群，了解眼镜架材料 是选择适合自己的眼镜的重要前 提。
《眼镜架商品知识》PPT课件
无框架
镜架种类
❖ 组合架
前框处有两组镜片 其中一组可上翻 通常为户内户外两用
组合架
镜架种类
❖ 折叠架
镜架可以折成四折金属材料
❖ 玳瑁甲
是一种被称为玳瑁的海龟科动物的壳 产于热带、亚热带沿海地区，其背面的角质板，表
面光滑，具有褐色和淡黄色相间的花纹 特点
❖ 有独特的光泽，质轻、耐用 、易加工抛光 ❖ 可热塑、冷时极脆，易变形 ❖ 但加热加压时可结合，故可修复 ❖ 对皮肤无刺激 ❖ 品质一般以颜色而论 ❖ 价格昂贵
❖添加了其它金的合金也称为开(K)金 ❖指金合金中纯金对其它金属的比例 ❖开(K)是黄金的成色单位 ❖24K为纯金，象18K金成色指其中含18份的纯金
开金一般用作金属镜架的表面处理材料
镀金 (GP)
包金（GF）
白金
金属材料
❖铂
一种白色金属 质重而价格昂贵 纯度一般为95% 在镜架上的使用同金
❖钯
属稀有金属 延展性好 呈银白色 多用于镀色
金属材料
❖铑
一种珍贵的稀有金属元素 呈白色，具有特殊的强度 在金属元素中相当于钻石在宝石中的地位 铑的硬度随着厚度层增加而增加 铑不会被一般的酸及某些含有溴及氯混合的酸所腐蚀 铑能抗海上空气及工业所产生的气体 涂层厚度至少必须为0.25毫微米(um)，但须不超过0.5
镜架种类
❖ 根据材料分类
塑料架 (包括天然材料) 金属架 混合材料架
镜架种类
❖ 根据款式分类
全框架 尼龙丝架（半框镜架） 无框架 组合架 折叠架
镜架种类
❖ 塑料架 (包括天然材料)
质轻，不易过敏 多受老人,儿童喜爱 现也成为时尚人士作为太阳眼镜或装饰的选择 塑料架现多为醋酸树脂制成 将一种颜色的薄层塑料粘贴在另一层较厚的塑料
镜架商品知识初中级打印版ppt课件
中、高档镜架
钛金属眼镜架的标识
纯钛用于镜框＋镜脚 （除鼻支架，铰链，螺丝）
Titan-P
或Ti-P, Pure Titanium
纯钛用于前框
Front-Titan-P
或F-Ti-P
纯钛用于镜脚
Temple-Titan-P
或T-Ti-P
钛合金用于前框＋镜脚
Titan-C
或Ti-C
热固性
环氧树脂
属于热固性材料，但在一定温度下，有具有热塑性 轻、易着色、尺寸稳定、硬度、光泽度、强度较大。 耐热可加热至200度，一般加热度需超过80度 缺点:收缩还原性差,装配镜片要略大;冷却状态下,易弯曲折断 适合制作高档镜架
天然材料
木, 竹, 牛羊角 龟壳
玳瑁镜架
热带/亚热带海龟甲制成,多手工制造， 玳瑁已被国家列为二级保护动物,很少使用。 重量轻,光泽度好,可热塑,无刺激,经久耐用 一般颜色越浅,价格越高 常见颜色:琥珀、金黄、亚黄、灰暗、中斑、中红、深斑及乌云 缺点:易断裂,但可以黏合修理 柜台陈列时,需放置水,以防干燥 可以浸水保养,切不可用超声波清洗机清洗
镜圈几何中心距FPD 外张角 镜眼距离 前倾角 身腿倾斜角 镜面角
倾 斜 角 意 义
CVD: 13mm 12mm 14mm 9mm 13 mm PT: 9° 12° 7° 14° 7° FFA: 4° 6° 3° 15° 5°
PD: 32/32mm 32/32mm 32/32mm 32/32mm 32/32 mm
第3因素——电镀（金属镜架）：
电镀即为在眼镜架表面镀上一层极薄的金属膜层，以此延长镜架寿命并起装饰作用，使之耐腐蚀、耐磨 镜架电镀分为底层电镀和表层电镀
