数字电子技术课程设计任务书

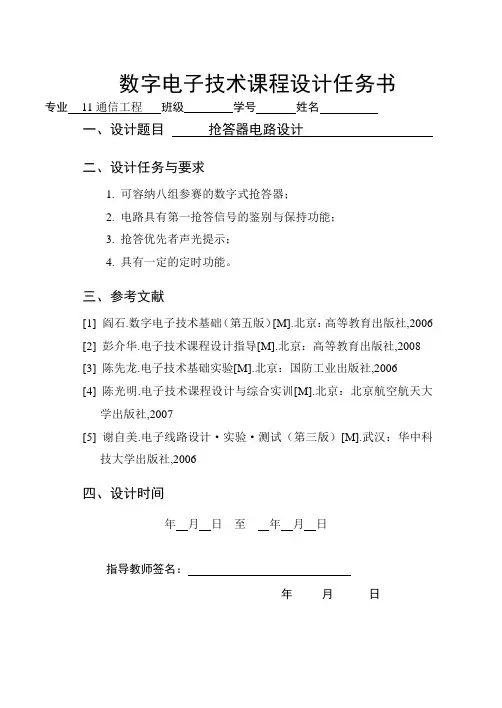

八路抢答器任务书
数字电子技术课程设计任务书
专业11通信工程班级学号姓名
一、设计题目抢答器电路设计
二、设计任务与要求
1. 可容纳八组参赛的数字式抢答器；
2. 电路具有第一抢答信号的鉴别与保持功能；
3. 抢答优先者声光提示；
4. 具有一定的定时功能。
三、参考文献
[1] 阎石.数字电子技术基础（第五版）[M].北京：高等教育出版社,2006
[2] 彭介华.电子技术课程设计指导[M].北京：高等教育出版社,2008
[3] 陈先龙.电子技术基础实验[M].北京：国防工业出版社,2006
[4] 陈光明.电子技术课程设计与综合实训[M].北京：北京航空航天大
学出版社,2007
[5] 谢自美.电子线路设计·实验·测试（第三版）[M].武汉：华中科
技大学出版社,2006
四、设计时间
年月日至年月日
指导教师签名：
年月日。
