单片机串口初始化
init_serial1。单片机串口初始化程序[修订]
![init_serial1。单片机串口初始化程序[修订]](https://img.taocdn.com/s3/m/d4d50548302b3169a45177232f60ddccda38e64b.png)

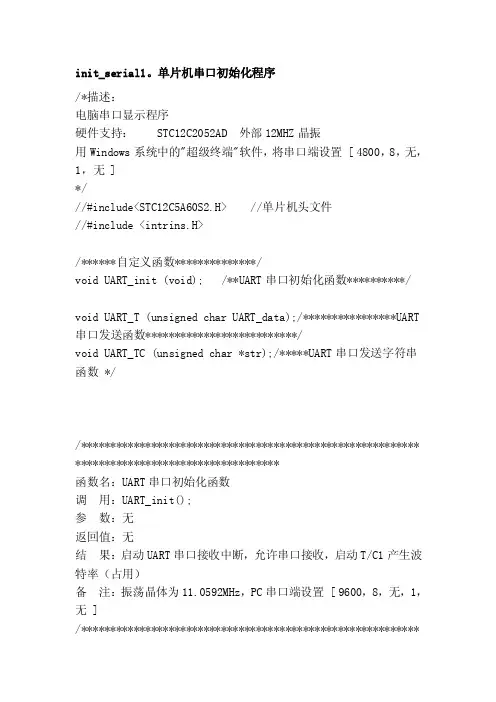

init_serial1。
单片机串口初始化程序/*描述：电脑串口显示程序硬件支持：STC12C2052AD 外部12MHZ晶振用Windows系统中的"超级终端"软件，将串口端设置 [ 4800，8，无，1，无 ]*///#include<STC12C5A60S2.H> //单片机头文件//#include <intrins.H>/******自定义函数**************/void UART_init (void); /**UART串口初始化函数**********/void UART_T (unsigned char UART_data);/****************UART 串口发送函数**************************/void UART_TC (unsigned char *str);/*****UART串口发送字符串函数 *//********************************************************** ***********************************函数名：UART串口初始化函数调用：UART_init();参数：无返回值：无结果：启动UART串口接收中断，允许串口接收，启动T/C1产生波特率（占用）备注：振荡晶体为11.0592MHz，PC串口端设置 [ 9600，8，无，1，无 ]/**********************************************************************************************/void UART_init (void){// EA = 1; //允许总中断（如不使用中断，可用//屏蔽）// ES = 1; //允许UART串口的中断TMOD = 0x20; //定时器T/C1工作方式2SCON = 0x50; //串口工作方式1，允许串口接收（SCON = 0x40 时禁止串口接收）TH1 = 0xFD; //定时器初值高8位设置TL1 = 0xFD; //定时器初值低8位设置// PCON = 0x80; //波特率倍频（屏蔽本句波特率为2400）TR1 = 1; //定时器启动}/********************************************************** ************************************//********************************************************** ***********************************函数名：UART串口发送函数调用：UART_T (?);参数：需要UART串口发送的数据（8位/1字节）返回值：无结果：将参数中的数据发送给UART串口，确认发送完成后退出备注：/********************************************************** ************************************/void UART_T (unsigned char UART_data) //定义串口发送数据变量{SBUF = UART_data; //将接收的数据发送回去while(TI == 0); //检查发送中断标志位TI = 0; //令发送中断标志位为0（软件清零）}/********************************************************** ************************************//********************************************************** ***********************************函数名：UART串口发送字符串函数调用：UART_TC (?);参数：需要UART串口发送的数据（8位/1字节）返回值：无结果：向串口发送一个字符串,长度不限。
《单片机应用技术(C语言)》课件—6.3 51单片机串行口工作过程
{
unsigned char i;
rs_init( ); for (i=0;i<n;i++)
{
SBUF=send[i]; // 发送第i个数据
while(TI==0); // 查询等待发送是否完成
TI=0;
//发送完成，TI由软件清0
}
}
甲 机 发 送 程 序：
#include <reg51.h>
void disp(void);
//显示函数声明
unsigned char buffer[]={0x00,0x00,0x00,0x00,0x00,0x00};
//接收数据缓冲区
void main()
//主函数
{
rs_rxd(6);
for(;;) disp();
//显示接收数据
}
接 收 显 示 子 程 序：
// 送位码
for( j=100;j>5;j--); // 显示延时
w<<=1;
// w左移一位
}
}
6.3.2 中断方式串行通信程序设计
中断方式实现的串行口接收过程
void main（）
{
rs_init（）；
REN=1； EA=1； ES=1； while（1）； }
//开总中断允许位 //开串行口中断
6.3 51单片机串行口工作过程
《单片机应用技术（C语言版）》
6.3.1 查询方式串行口工作过程
一起分析：
甲机：
波特率为2400bps、串行口 工作方式1进行双机串行通信
1.串行口初始化
2. 发送6个字符9、3、5、4、6、7给乙机。
乙机：
描述串口初始化过程。
描述串口初始化过程。
串口初始化是在嵌入式系统中非常重要的一步，它为设备之间的通信建立了基础。
串口通常用于连接微控制器、传感器、显示器等外部设备，通过串口初始化，这些设备可以进行数据交换和通信。
在进行串口初始化之前，需要首先确定使用的串口通信协议，常见的有RS-232、RS-485、UART等。
每种协议都有不同的电气特性和通信规范，因此在初始化串口时需要根据具体的应用需求选择合适的协议。
在进行串口初始化时，首先需要配置串口的波特率、数据位、停止位和校验位等参数。
波特率是指每秒钟传输的比特数，数据位是指传输的数据位数，停止位是指停止位的个数，校验位是用来检测数据传输中是否出现错误的位。
这些参数的设置需要根据通信双方的协商确定，以确保数据的准确传输。
在进行串口初始化时，还需要配置串口的工作模式和中断使能。
工作模式包括主从模式、全双工模式、半双工模式等，需要根据具体的通信需求选择合适的工作模式。
中断使能则是为了在接收到数据或发送数据时能够及时响应，提高系统的实时性和效率。
在完成串口参数的配置后，还需要进行串口的引脚配置和时钟配置。
串口的引脚配置包括TXD（发送端数据）、RXD（接收端数据）、RTS （请求发送）、CTS（清除发送）等，需要将这些引脚连接到相应的外部设备上。
时钟配置则是为了确保串口通信的稳定性和可靠性，需要根据具体的硬件平台配置合适的时钟源。
在完成串口初始化后，需要进行串口的测试和调试。
通过发送和接收数据来验证串口的正常工作，检查数据的准确性和完整性，以确保串口通信的正常运行。
如果出现问题，需要及时进行调试和排查，找出问题的原因并进行修复。
总的来说，串口初始化是嵌入式系统中非常重要的一步，它为设备之间的通信建立了基础。
通过合理配置串口参数、引脚和时钟，并进行测试和调试，可以确保串口通信的稳定性和可靠性，提高系统的性能和效率。
串口初始化虽然看似简单，但却是系统正常运行的关键步骤，需要认真对待并进行逐步优化和改进。
c 51单片机串口初值计算
c 51单片机串口初值计算单片机是一种集成电路，可以用来实现各种功能。
而串口是一种用于数据传输的通信接口，常用于单片机与外部设备之间的通信。
在单片机中使用串口通信时，需要对串口进行初始化，设置其波特率和各种参数。
本文将通过详细介绍C51单片机串口的初值计算方法，帮助读者更好地理解单片机串口的使用。
在C51单片机中，串口的初始化可以通过设置相应的寄存器来实现。
下面以51系列单片机为例，介绍串口初始化的过程。
首先，需要设置串口的波特率。
波特率是指在一个时间单位内，通过通信线路传输的波形的变化次数。
常用的波特率有9600bps、115200bps等。
要设置波特率，需要先确定所使用的晶振频率和串口的时钟分频系数。
C51单片机的串口通信是通过定时器T1实现的，波特率的计算公式为：波特率 = 晶振频率 / (12 * 2^n * (65536 - T1初值))其中，n为波特率位数，可以取3、4、5等。
按照常用的8位数据位和1位停止位，可以将n取为4。
以晶振频率为11.0592MHz，波特率为9600bps为例，计算T1初值：9600 = 11059200 / (12 * 2^4 * (65536 - T1初值))通过计算得到T1初值为77。
将77转换成16进制，得到的值为4D。
接下来，需要设置串口的工作模式和相关参数。
C51单片机的串口通信有两种模式：帧模式和位模式。
帧模式是指在每个数据字节的前后都添加起始位、停止位和校验位，可以提高数据的可靠性。
位模式是指仅传输数据位，不添加起始位、停止位和校验位，可以提高传输速率。
C51单片机的串口默认为位模式，但可以通过设置相应的寄存器来选择工作模式。
串口相关的寄存器包括SCON、PCON和T2CON。
设置串口工作模式以及数据位数、停止位数和校验方式的方法如下所示：SCON = (模式选择位7) (模式选择位6) 0 (8位数据位选择) (校验方式选择) (停止位数选择) (模式选择位1) (模式选择位0)其中，模式选择位7和模式选择位6可以根据实际需求进行设置。
C8051F系列单片机的初始化
C8051F系列单片机的初始化C8051F系列单片机是由美国Silicon Laboratories公司研发的一款8位微控制器，它具有强大的功能和灵活的性能，是一种广泛应用于各种电子设备中的微控制器。
在使用C8051F系列单片机之前，需要进行初始化操作，以确保单片机能够正常工作。
下面将介绍C8051F系列单片机的初始化过程。
1. 系统时钟初始化在初始化单片机之前，需要先配置它的系统时钟。
C8051F系列单片机的系统时钟可从外部晶体振荡器或内部RC振荡器提供。
通过设置相关的寄存器，可以选择使用哪一种时钟源，并配置其频率。
2. 系统时钟分频器初始化对于大多数应用程序而言，操作系统时钟的速度往往太快，因此需要对其进行分频，减少操作速度。
C8051F系列单片机提供了一个系统时钟分频器，通过设置相关的寄存器，可以选择分频比例，将操作速度减慢。
3. I/O端口初始化C8051F系列单片机具有多个I/O端口，用于输入和输出数据。
在初始化单片机时，需要设置每个I/O端口的输入和输出模式，以及电平状态和电流限制等参数。
4. 中断初始化C8051F系列单片机支持多种中断模式，可以在程序执行期间随时中断当前任务，处理新的事件。
在初始化单片机时，需要配置中断引脚和中断向量表等参数。
5. 定时器初始化C8051F系列单片机具有多个定时器，用于计时和延时等功能。
在初始化单片机时，需要设置每个定时器的计数模式、频率、触发条件和计时范围等参数。
6. 串口初始化C8051F系列单片机支持串口通信，可以与其他设备进行数据交换。
在初始化单片机时，需要设置串口的通信协议、波特率和数据格式等参数。
7. ADC/DAC初始化C8051F系列单片机具有模拟转换模块，可以对模拟信号进行采样和变换。
在初始化单片机时，需要设置ADC/DAC的采样率、分辨率和参考电压等参数。
通过以上步骤，就可以完成C8051F系列单片机的初始化。
在开发具体应用程序时，还需要根据实际需求对各个模块进行进一步配置和编程。
单片机串口初始化程序
单片机串口初始化程序1.引言1.1 概述概述：单片机串口（Universal Asynchronous Receiver/Transmitter，简称UART）是一种常见的通信接口，可以通过串口与其他设备进行数据的传输和通信。
在单片机系统中，串口的初始化是非常重要的步骤，它不仅决定了串口通信的可靠性和稳定性，还影响了单片机整体系统的性能和功能。
本文将详细介绍单片机串口初始化的程序，包括串口的基本概念、串口初始化的重要性以及实现串口初始化的方法。
通过阅读本文，读者将了解到串口初始化的必要性，了解如何在单片机系统中进行串口初始化，从而为后续的串口通信提供完善的基础。
在正式进行串口初始化之前，我们需要先了解串口的基本原理和工作原理。
串口是一种异步的通信接口，它使用起停位、数据位、校验位和波特率等参数来进行通信。
单片机通过串口与外部设备进行数据的传输和接收，可以实现与计算机、传感器、LCD显示屏等设备的数据交互。
串口初始化的重要性不容忽视。
在单片机系统中，串口通常用于与其他设备进行数据的传输和通信。
如果串口初始化不正确或不完善，可能会导致数据传输错误、通信失败甚至系统崩溃。
因此，正确地初始化串口成为了保证系统正常运行和稳定通信的关键步骤。
针对串口初始化，本文将介绍一种常用的实现方法。
这种方法需要设置串口的参数，包括波特率、数据位、校验位和停止位等。
同时，还需要配置单片机的引脚和时钟等相关参数，使其能够正确地与外部设备进行串口通信。
本文将通过代码实例的方式，详细介绍串口初始化的具体步骤和方法，供读者参考和借鉴。
总之，本文将全面介绍单片机串口初始化的程序。
通过此文，读者将深入了解串口的基本概念和工作原理，认识到串口初始化的重要性，并学习到一种常用的串口初始化实现方法。
希望本文能为读者提供有益的知识和帮助，为单片机系统的开发和应用提供参考和指导。
1.2文章结构1.2 文章结构本文旨在介绍单片机串口初始化程序的相关知识和实现方法。
单片机的双机串口通信原理
单片机的双机串口通信原理单片机的双机串口通信原理是通过串口连接两个单片机，使它们能够进行数据的传输和通信。
串口是一种常见的通信方式，它使用两条信号线进行数据的传输：一条是串行数据线（TXD），用于发送数据；另一条是串行接收线（RXD），用于接收数据。
通过串口通信，两个单片机可以进行双向的数据传输，实现信息的互相交流和共享。
在双机串口通信中，一台单片机充当主机（Master），另一台单片机充当从机（Slave）。
主机负责发起通信请求并发送数据，从机负责接收并响应主机发送的数据。
通信过程中，主机和从机需要遵守相同的协议和通信规则，以确保数据的正确和可靠传输。
双机串口通信的主要步骤如下：1. 端口初始化：在双机串口通信开始之前，两台单片机的串口端口需要初始化。
主机和从机需要设置相同的波特率（Baud Rate），数据位数（Data Bits）、停止位数（Stop Bits）和校验方式（Parity Bit），确保两台单片机之间的通信能够正常进行。
2. 数据发送：主机将要发送的数据写入到串口发送寄存器中，然后通过串口发送线路将数据位一位一位地发送给从机。
主机发送完所有数据位后，等待从机的响应。
3. 数据接收：从机通过串口接收线路接收主机发送的数据位，然后将接收到的数据位存放在串口接收寄存器中，等待从机的处理。
4. 数据处理：从机接收到主机发送的数据后，根据通信协议和通信规则进行数据处理。
从机可能需要对数据进行校验、解析和执行相应的操作，然后将处理结果写入到串口发送寄存器中，以供主机进行相应的处理。
5. 响应发送：从机将处理结果写入到串口发送寄存器中，然后通过串口发送线路将数据位一位一位地发送给主机。
从机发送完所有数据位后，等待主机的进一步操作。
6. 数据接收：主机通过串口接收线路接收从机发送的数据位，然后将接收到的数据位存放在串口接收寄存器中，等待主机的处理。
7. 数据处理：主机接收到从机发送的数据后，根据通信协议和通信规则进行数据处理。
单片机串口识别数据的方法
单片机串口识别数据的方法
单片机串口识别数据的方法通常涉及到以下几个步骤：
1. 初始化串口：在开始接收数据之前，需要初始化串口。
这包括设置波特率、数据位、停止位和奇偶校验等参数。
2. 检测起始位：串口通信通常以一个起始位开始，这是数据传输的标志。
单片机需要检测到这个起始位，然后开始接收数据。
3. 接收数据：一旦检测到起始位，单片机就可以开始接收数据。
这通常是通过一个循环实现的，循环中不断地从串口读取数据，直到接收到所有的数据位。
4. 处理数据：在接收到数据后，单片机需要对数据进行处理。
这可能涉及到将数据解析为特定的命令或消息，或者将数据存储在内存中。
5. 检测停止位：数据接收完成后，单片机需要检测到一个停止位，这标志着数据传输的结束。
6. 错误处理：如果在接收过程中检测到任何错误（例如，数据位不正确，或者没有检测到起始位或停止位），单片机需要进行适当的错误处理。
以上就是单片机串口识别数据的基本方法。
具体的实现可能会根据单片机的型号和使用的串口通信协议有所不同。
8051单片机的UART0串口初始化
8051单片机的UART0串口初始化1、C8051f的UART0是异步、全双工串口。
其波特率发生器规定由定时器1定时器提供。
可配置为8位UART或9位UART（多机通讯第九位用于片选作用）。
SYSCLK=24.5MHZ（我的板子采用内部晶振频率作为系统时钟）BAUDRATE=115200（波特率）2、初值TH1 Tl1配置由上述公式可计算初值：TH1 = 256-（SYSCLK/BAUDRATE/2）而程序内是TH1 = -（SYSCLK/BAUDRATE/2），这两种是相同的。
第一种是以正数的二进制形式保存在计算机内。
第二种是负数，取反加1求得补码保存在计算机中。
结果是相同的。
每当TL1中的值溢出后TH1存储的重装载值装载到TL1中开始计数。
3、初始化程序（以后使用可直接调用此初始化函数）。
SYSCLK与BAUDRATE参数修改即可void UART0_Init （void）{SCON0 = 0x10; // SCON0：8-bit variable bit rate// level of STOP bit is// 使能RX接收// ninth bits are zeros// 清除接收和发送中断if （SYSCLK/BAUDRATE/2/256 《1）{TH1 = -（SYSCLK/BAUDRATE/2）;CKCON |= 0x10; // T1M = 1; SCA1:0 = xx} else if （SYSCLK/BAUDRATE/2/256 《4）{TH1 = -（SYSCLK/BAUDRATE/2/4）;CKCON |= 0x01; // T1M = 0; SCA1:0 = 01。
avr单片机USART串口通讯初始化配置说明
avr单片机USART串口通讯初始化配置说明avr atmega16 单片机通用同步和异步串行接收器和转发器(USART)是一个高度灵活的串行通讯设备，其工作模式及其初始化，寄存器说明如下。
//*******************USART控制和状态寄存器A（UCSRA）*************** /*USART 控制和状态寄存器A（UCSRA）bit7 bit6 bit5 bit4 bit3 bit2 bit1 bit0RXC TXC UDRE FE DOR PE U2X MPCMRXC: USART 接收结束接收缓冲器中有未读出的数据时RXC 置位，否则清零。
接收器禁止时，接收缓冲器被刷新，导致RXC 清零。
RXC 标志可用来产生接收结束中断TXC: USART 发送结束发送移位缓冲器中的数据被送出，且当发送缓冲器(UDR) 为空时TXC 置位。
执行发送结束中断时TXC 标志自动清零，也可以通过写0进行清除操作。
TXC 标志可用来产生发送结束中断( 见对TXCIE 位的描述)。
UDRE: USART 数据寄存器空UDRE标志指出发送缓冲器(UDR)是否准备好接收新数据。
UDRE为1说明缓冲器为空，已准备好进行数据接收。
UDRE标志可用来产生数据寄存器空中断复位后UDRE 置位，表明发送器已经就绪。
FE: 帧错误如果接收缓冲器接收到的下一个字符有帧错误，即接收缓冲器中的下一个字符的第一个停止位为0，那么FE 置位。
这一位一直有效直到接收缓冲器(UDR) 被读取。
当接收到的停止位为1 时，FE 标志为0。
对UCSRA 进行写入时，这一位要写0。
DOR: 数据溢出数据溢出时DOR 置位。
当接收缓冲器满( 包含了两个数据)，接收移位寄存器又有数据，若此时检测到一个新的起始位，数据溢出就产生了。
这一位一直有效直到接收缓冲器(UDR) 被读取。
对UCSRA 进行写入时，这一位要写0。
PE: 奇偶校验错误当奇偶校验使能(UPM1 1)，且接收缓冲器中所接收到的下一个字符有奇偶校验错误时UPE 置位。
单片机串口通讯初始化
单片机串口通讯初始化一、引言在嵌入式系统和自动化控制领域，单片机串口通讯是一种常见的通信方式。
通过串口通讯，单片机可以与其他设备或计算机进行数据交换，实现信息的传输和控制。
在单片机应用系统中，串口通讯初始化是关键步骤之一，它决定了整个系统通讯的稳定性和可靠性。
本文将详细介绍单片机串口通讯初始化的基本原理、硬件配置和软件实现方法。
二、单片机串口通讯的基本原理单片机串口通讯是一种基于串行传输的通信方式，它通过数据线（通常是TXD和RXD）逐位传输数据。
在串口通讯中，发送方将数据按顺序一位一位地发送给接收方，接收方再按顺序一位一位地接收数据。
由于串口通讯只需要一条数据线就可以实现数据的双向传输，因此它具有线路简单、成本低廉、可靠性高等优点。
三、单片机串口通讯的硬件配置在进行单片机串口通讯初始化时，首先需要完成硬件配置。
以下是一些常见的硬件配置步骤：1.确定单片机的型号和串口通讯模块：不同型号的单片机具有不同的串口通讯模块，需要根据具体的应用需求选择合适的单片机型号和串口通讯模块。
2.连接硬件电路：根据所选的单片机和串口通讯模块，需要设计并连接相应的硬件电路。
常见的硬件电路包括电源电路、晶振电路、复位电路以及数据传输线路（TXD和RXD）等。
3.配置引脚模式：在单片机中，某些引脚具有复用功能，可以配置为输入或输出模式。
需要根据串口通讯的需要，配置引脚模式，以确保数据传输的正确性。
4.配置波特率：波特率是串口通讯中数据传输的速率，需要根据具体的通信协议和通信速率要求进行配置。
选择合适的波特率可以提高数据传输的稳定性和可靠性。
5.配置数据位、停止位和校验位：根据通信协议的要求，需要配置数据位、停止位和校验位等参数。
这些参数决定了数据传输的格式和校验方式，是保证数据正确性的重要参数。
四、单片机串口通讯的软件实现方法在完成硬件配置后，需要编写相应的软件程序来实现单片机串口通讯的初始化。
以下是一些常见的软件实现步骤：1.初始化串口通讯模块：在软件中，需要编写代码来初始化串口通讯模块。
串口初始化的原理
串口初始化的原理
串口初始化的原理是通过设置相应的寄存器来配置串口通信的参数和功能。
串口通信涉及到信号的发送和接收，在初始化过程中需要设置串口通信的波特率、数据位数、停止位数、校验位等参数，同时还需要设置相关的控制寄存器来控制数据的流向和中断的使能。
具体的步骤如下：
1. 设置波特率：通过设置波特率发生器的值，将时钟频率分频得到指定的波特率。
常用的波特率包括9600、115200等。
2. 设置数据位数、停止位数和校验位：通过设置控制寄存器，来选择数据位数、停止位数和校验位的配置。
常用的配置包括8个数据位，1个停止位和无校验位。
3. 设置数据流向：通过设置控制寄存器，选择数据的发送和接收方向。
一般通过使能发送和接收中断来实现。
4. 使能中断：通过设置控制寄存器，使能发送和接收中断，当有数据发送或接收时，会触发相应的中断请求。
5. 清除中断标志：在初始化过程中，需要清除之前可能产生的中断标志，确保串口处于可用的状态。
通过以上设置，串口就可以按照指定的参数和配置进行通信了。
在实际使用时，还需要根据具体的需求，设置串口的其他相关参数，如流控制、奇偶校验等。
华大单片机串口初始化程序
华大单片机串口初始化程序华大单片机是一种常见的嵌入式系统开发平台，它具有强大的功能和灵活性，被广泛应用于各种领域。
在使用华大单片机进行串口通信时，初始化串口是非常重要的一步，它能够确保串口正常工作，并且能够正确地接收和发送数据。
本文将详细介绍华大单片机串口初始化的程序。
我们需要在程序中包含华大单片机的头文件，这样才能够使用相关的函数和宏定义。
通常情况下，需要包含"UART.h"这个头文件。
在程序的开头，我们可以使用以下代码进行头文件的包含：```#include "UART.h"```接下来，我们需要定义一些变量，这些变量将用于配置串口的参数。
一般来说，需要定义波特率、数据位、停止位和校验位等参数。
例如，我们可以定义以下变量：```unsigned int baud_rate = 9600; // 波特率为9600unsigned char data_bits = 8; // 数据位为8位unsigned char stop_bits = 1; // 停止位为1位unsigned char parity = 0; // 校验位为无校验```在定义好这些变量之后，我们可以调用华大单片机提供的函数来初始化串口。
通常情况下，可以使用UART_Init函数来实现串口的初始化。
该函数的参数包括波特率、数据位、停止位和校验位等。
例如，我们可以使用以下代码进行串口的初始化：```UART_Init(baud_rate, data_bits, stop_bits, parity);```在调用UART_Init函数之后，华大单片机会根据我们定义的参数来配置串口。
这样，串口就成功地初始化完成了。
在实际的应用中，我们可能还需要设置其他一些参数，以满足特定的需求。
例如，我们可能需要设置串口的工作模式、数据传输的方式等。
华大单片机提供了丰富的函数和宏定义，可以帮助我们实现这些功能。
单片机串口通信流程
单片机串口通信流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 初始化串口：设置串口的波特率、数据位、停止位和校验位等参数，以确保与通信对方的设置一致。
单片机串口初始化
单片机串口初始化：TMOD=0X20;TH1=0Xfd;TL1=0xfd;PCON=0x00;TR1=1;SCON=0x50;EA=0;模数转换子程序：MOV R0，#30H ；设立数据存储区指针MOV R2， #08H ；设置 2 路采样计数值SETB IT0 ；设置外部中断 0 为边沿触发方式SETB EA ；CPU 开放中断SETB EX0 ；允许外部中断 0 中断MOV DPTR，#FEF8H ；送入地址并指向 IN0LOOP： MOVX @DPTR， A ；启动 A/D 转换，A 的值无意义HERE： SJMP HERE ；等待中断中断服务程序：MOVX A， @DPTR ；读取转换后的数字量MOV @R0， A ；存入片内RAM 单元INC DPTR ；指向下一模拟通道INC RO ；指向下一个数据存储单元DJNZ R2， INT0 ；8 路未转换完，则继续CLR EA ；已转换完，则关中断CLR EX0 ；禁止外部中断 0 中断RETI ；中断返回INT0： MOVX @DPTR， A ；再次启动 A/D 转换RETI ；中断返回判断比较子程序：CLR C ；清进位位MOV A, 30H ；取气体传感器值SUBB A，＃90H ；与阀值比较JNC BAOJIN ；超过值转报警发送 AT 命令子程序：for (i=0;i<4;i++){hh=&doc0[0] ；发送 ATE0 SBUF=doc0[i];while(TI==0);TI=0;delay();for (j=0;j<4;j++){ while(RI==0);RI=0 ；接收 OK mnk[j]=SBUF;if ((mnk[j]^0x4b)==0){ hh=mnk[j];break;}。
STM32单片机的复用端口初始化的步骤及方法
STM32单片机的复用端口初始化的步骤及方法STM32单片机的复用端口初始化的步骤及方法STM32有好几个串口。
比如说STM32F103ZET6有5个串口，串口1的引脚对应的IO为PA9，PA10.PA9，PA10默认功能是GPIO，所以当PA9，PA10引脚作为串口1的TX，RX引脚使用的时候，那就是端口复用。
复用端口初始化有几个步骤：1）GPIO端口时钟使能。
要使用到端口复用，当然要使能端口的时钟了。
RCC_APB2PeriphClockCmd（RCC_APB2Periph_GPIOA，ENABLE）;2）复用的外设时钟使能。
比如你要将端口PA9，PA10复用为串口，所以要使能串口时钟。
RCC_APB2PeriphClockCmd （RCC_APB2Periph_USART1，ENABLE）;3）端口模式配置。
在IO复用位内置外设功能引脚的时候，必须设置GPIO端口的模式，至于在复用功能下GPIO的模式是怎么对应的，这个可以查看手册。
所以，我们在使用复用功能的是时候，最少要使能2个时钟：1）GPIO时钟使能；2）复用的外设时钟使能同时要初始化GPIO 以及复用外设功能串口设置的一般步骤可以总结为如下几个步骤：1）串口时钟使能，GPIO时钟使能2）串口复位3）GPIO端口模式设置4）串口参数初始化5）开启中断并且初始化NVIC（如果需要开启中断才需要这个步骤）6）使能串口7）编写中断处理函数端口重映射：（暂略）中断量控制：STM32有84个中断，包括16个内核中断和68个可屏蔽中断，具有16级可编程的中断优先级。
而我们常用的就是这68个可屏蔽中断，但是STM32的68个可屏蔽中断，在。
