电缆故障测试仪定位地埋电缆故障点的方法
电缆故障测试仪定位地埋电缆故障点的方法
在电力行业急速发展的今天,各种地埋电缆被广泛的使用在生活中。
当地埋电缆故障时,严重的影响着我们的生活有序进行。
通过电缆故障测试仪如何快速找到地埋线电缆故障原因,并精确定位是多年来电力行业研究的重要课题。
用电缆故障测试仪定位地埋电缆故障点的方法
1.了解电缆类型,分析电缆故障性质
不同类型、性质的电缆线测试方法不同,他们的测试速度和耐压要求也不一样。
2.有低压脉冲测试电缆长度并且校对电波传输速度。
测试电缆长度可让咱们对电缆故障原因有大概了解,可以判断高阻或低阻障碍,电波传输速度是否准确。
3.若不清楚电缆路径可先用路径仪探测地埋线电缆走向,若清楚则可省略此步骤。
4.用定点仪精确定位故障点。
按定点放电方式接好高压设备,再根据电缆性质及耐压等级决定升压程度。
向电缆线路径方向缓缓前行,通过故障点放电声音来确定故障点。
5.对故障数据进行误差分析,并做好测试记录。
地埋电缆故障测试仪检测的实在步骤
地埋电缆故障测试仪检测的实在步骤背景介绍地埋电缆是在地下埋设的电力电缆,常用于城市、工厂、机场等地方。
由于受到环境影响,地埋电缆易发生故障,如断路、短路等。
为了精准快速地检测地埋电缆故障,需要使用地埋电缆故障测试仪。
检测仪器介绍地埋电缆故障测试仪一般由主机、探测仪、高压发生器、信号发生器、底座等构成。
其中,主机是仪器的主掌控单元,探测仪用于接收信号,高压发生器产生高压信号,信号发生器产生掌控信号,底座为安装、支撑仪器所需的基础设施。
检测步骤第一步:准备工作1.确认检测仪器及其各部分均无故障。
2.准备需检测的地埋电缆,需检测的电缆一端需割开,另一端需接通电源。
3.确认地埋电缆的参数,如长度、直径、绝缘层厚度、型号等,并记录在检测记录表中。
第二步:检测接地电阻1.将检测仪器的探测仪接在接地电阻测量管的输出端。
2.将接地电阻测量管两端接在地埋电缆所在地的土壤中。
3.开始测量,记录测量值,并与接地电阻标准值进行对比。
第三步:检测电缆的绝缘电阻1.将检测仪器的高压发生器接在割开的地埋电缆的一端,信号发生器接在另一端。
2.开始测量,记录测量值,并与地埋电缆绝缘电阻标准值进行对比。
第四步:检测电缆的局部放电1.将检测仪器的高压发生器与底座连接,并将地埋电缆放在底座上。
2.在地埋电缆的局部区域施加高压信号。
3.接收探测仪的反馈信号,并记录局部放电的情况。
第五步:检测电缆的短路或断路1.在地埋电缆的短路或断路处施加高压信号。
2.接收探测仪的反馈信号,并记录电缆的短路或断路位置。
第六步:分析检测结果1.将全部的检测结果进行汇总,并进行分析。
2.依据检测结果,判定电缆故障的类型及其位置,并进行修复。
结论地埋电缆故障测试仪是一款常用于检测地埋电缆故障的仪器,其检测结果能够快速、精准地确定地埋电缆的故障类型及其位置。
通过严格依照上述步骤进行检测,能够提高检测结果的精准性和有效性,为修复电缆故障供应有力的依据。

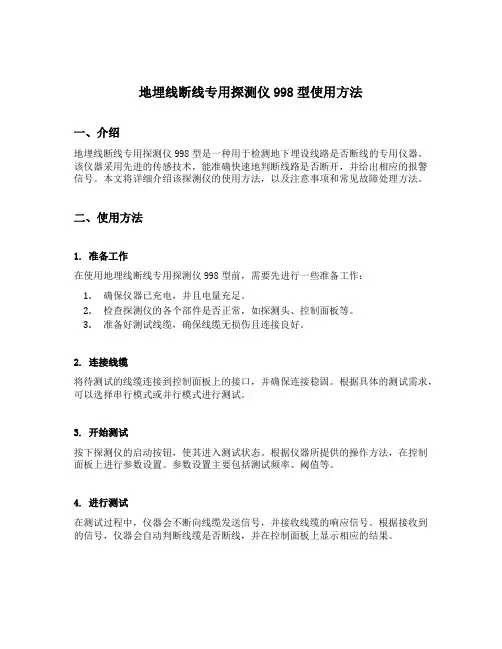

地埋线断线专用探测仪998型使用方法
地埋线断线专用探测仪998型使用方法一、介绍地埋线断线专用探测仪998型是一种用于检测地下埋设线路是否断线的专用仪器。
该仪器采用先进的传感技术,能准确快速地判断线路是否断开,并给出相应的报警信号。
本文将详细介绍该探测仪的使用方法,以及注意事项和常见故障处理方法。
二、使用方法1. 准备工作在使用地埋线断线专用探测仪998型前,需要先进行一些准备工作:1.确保仪器已充电,并且电量充足。
2.检查探测仪的各个部件是否正常,如探测头、控制面板等。
3.准备好测试线缆,确保线缆无损伤且连接良好。
2. 连接线缆将待测试的线缆连接到控制面板上的接口,并确保连接稳固。
根据具体的测试需求,可以选择串行模式或并行模式进行测试。
3. 开始测试按下探测仪的启动按钮,使其进入测试状态。
根据仪器所提供的操作方法,在控制面板上进行参数设置。
参数设置主要包括测试频率、阈值等。
4. 进行测试在测试过程中,仪器会不断向线缆发送信号,并接收线缆的响应信号。
根据接收到的信号,仪器会自动判断线缆是否断线,并在控制面板上显示相应的结果。
5. 结果分析根据仪器显示的结果,可以判断线缆是否断线。
如果仪器显示线缆正常,则线路没有断开;如果仪器显示线缆异常,则需要进一步检查线缆是否损坏。
6. 故障处理如果仪器显示线缆异常,需要进行故障处理。
常见的故障处理方法包括:•检查线缆是否受损,如有损坏需要进行修复或更换。
•检查线缆接头是否松动,如有松动需要重新连接。
•检查仪器是否设置正确,如测试频率、阈值等是否合适。
三、注意事项在使用地埋线断线专用探测仪998型时,需要注意以下事项:1.使用前请仔细阅读说明书,并按照说明书的要求进行操作。
2.在使用过程中,应该保持仪器和线缆干燥,避免受潮或进水。
3.在长时间不使用时,应将仪器存放在干燥通风的环境中,避免损坏。
4.在进行检测时,应注意人身安全,避免触电等危险。
四、常见问题解答1. 仪器无法正常启动怎么办?•确保仪器电池已充电,并且电量充足。
电缆故障测试检测查找仪器使用方法
电缆故障测试检测查找仪器使用方法1. 引言在电力系统中,电缆是非常重要的组成部分,负责输送电能。
由于长期的使用以及外界环境的影响,电缆故障时有发生。
为了及时准确地定位和修复电缆故障,电缆故障测试检测查找仪器成为了必不可少的工具。
本文将介绍电缆故障测试检测查找仪器的使用方法。
2. 仪器概述电缆故障测试检测查找仪器是一种高精度的测试设备,能够对电缆进行故障定位和检测。
它通常由信号发生器、接收器、显示屏等组成,能够检测电缆中的断路、短路、接地等故障,并准确地定位故障点。
3. 使用步骤3.1 配置仪器,将电缆故障测试检测查找仪器连接到电源,并确保仪器正常启动。
然后,根据实际情况,调整仪器的参数,包括频率、脉宽、增益等。
这些参数的设置将直接影响故障的检测和定位精度,需要根据实际情况进行调整。
3.2 连接电缆将仪器的发送端连接到待测试的电缆上,并确保连接稳固可靠。
连接接收器到地线,以确保接地的连通性。
这样,测试信号将能够流经整个电缆,并将故障信号传输到接收器上进行检测。
3.3 进行测试启动仪器,并开始进行测试。
仪器会发送一系列的信号到电缆中,通过接收器接收反射信号,并对信号进行分析和处理。
通过观察仪器的显示屏,可以实时获取故障的信息,包括故障类型、故障距离等。
3.4 定位故障点根据仪器提供的信息,结合实际情况,确定故障点的位置。
可以根据故障距离和电缆线路图进行推算,并使用测量工具对故障点进行定位。
在定位过程中,需要注意安全,确保不会给自身和周围人员带来任何危险。
3.5 故障修复定位到故障点后,可以进行相应的修复工作。
根据故障的类型,可以选择合适的修复方法,包括更换电缆、修复断裂点等。
在进行修复前,需要对修复方法进行评估,确保修复能够有效解决故障,并不会对电力系统造成其他影响。
4. 注意事项在使用电缆故障测试检测查找仪器时,需要严格按照使用说明进行操作,确保使用安全。
在连接电缆时,需要确保连接牢固可靠,避免引入其他问题。
地埋电缆故障测试仪怎样使用
地埋电缆故障测试仪怎样使用?
地埋电缆故障测试仪的基本测试步骤如下:
(1) 找出故障产生的原因及电缆的基本情况,如在试运行中是否发生故障或发生故障、新电缆或长时间运行的电缆、电缆的大致长度、电缆中间是否有接头、电缆以前是否曾发生故障、电缆是否直接埋设或敷设在电缆槽内、电缆的类型等。
(2) 电缆两端必须与其他线路断开,以确保电缆无电。
电缆周围环境处于安全状态。
(3) 测试人员在接电缆前,必须注意电缆的每一相线均以短路线接驳地面,而短电缆的一端必须接地,另一端必须分别与电缆的每一相线的放电连接。
其他电器如电容器、试验变压器等,接线前应注意放电。
总之,要养成操作习惯,每次操作前,注意电器的操作和电路连接,先放,再操作。
(4) 试验时,首先用闪光计的低压脉冲功能分别测试电缆各相的全长,看三相铠装试验的波形是否一致;对于大多数高电阻故障,各相的测试波形是一致的.对于低阻故障和高阻断相故障,故障相测试波形与被测电缆全长不一致,可以用低压脉冲直接测量故障距离。
(5) 用高压闪络法进行试验时,无论电缆故障是高阻故障还是低阻故障;都可以用高压闪络法进行测试;对于能用低压脉冲直接测试故障距离的低电阻或断线故障,一般需要用高压闪络来验证测试并定位故障点。
(6) 高压闪络法试验完成后,可通过确定故障距离进行故障定位。
使用声磁同步定位器时,可以同时进行故障定位和路径检测。
产品名称电缆故障综合分析仪电缆故障测试仪电缆故障综
产品型号:
电缆故障综合分析仪电缆故障测试仪电缆故障综合检测仪型号:
概述:
适用于测量市话铅皮电缆、全塑电缆、用户皮线的断线、混线、地气、绝缘不良、接触不良等故障的精确位置。是缩短故障查找时间、提高工作效率、减轻线路维护人员劳动强度的得力工具。线路查修人员也可以用其进行线路工程验收和检查电缆电气特性。
测试精度:量程小于时为量程大于时为
脉冲宽度:μ自动调节
阻抗平衡自动调节
增益调节:自动和手动相结合
、智能电桥测试法:
能够测试绝缘不良电阻最大值:МΩ
测试精度:±×电缆全长
能够测试电缆最大长度:
可以分三段输入,可以输入线径
、其他
充电时间:约个半小时
连续工作时间:小时
体积:××
重量:
.采用自动增益和自动阻抗平衡技术,替代繁琐的电位器调节。
.液晶显示屏具有背光功能,即使在晚上也能进行测试。
.采用可充电锂电池,智能充电,无需值守。
.采用世界最坚固的安全防护机箱,适应于任何极端环境,坚固耐用、抗摔抗冲击。。
技术指标:
、脉冲反射测试法:
最大量程,可以根据电缆长度选择冲反射测试法和智能电桥测试法,可以测试断线、混线、绝缘不良等各种类型的故障。
.具有自动测试功能,只需按动一次按键,故障点即可找到。
.保留有手动测试功能。
.采用中文菜单技术,易于掌握和使用。
.具有兆欧表和欧姆表功能,能够测试绝缘电阻和环路电阻。
.可以永久保存个测试波形,关机后不丢失,部分替代打印机功能。
地埋电缆故障测试仪厂家
FS-200C 地埋电缆故障测试仪1、简介地埋电缆故障测试仪根据地埋线故障的处理解决方法总共分三种方式分别是分析判断法、用简易接地故障检测仪测试故障和用智能型电缆故障测试仪仪器测试故障,非常方便并能够精确定位在一米以内。
完全不用再多次挖破路面进行寻找了,可以省出大量的人力,物力、财力。
节约了维修成本。
2、别称电缆故障检测仪、高压电缆故障测试仪、电缆故障仪、定点仪、路径仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统、电缆故障闪测仪、电缆故障定点仪、电缆路径仪3、产品组成3.1 电缆故障测试仪可测的电缆故障类型:各种截面的铝芯或铜芯电力电缆、同轴电缆、及其他类型电缆的:闪络性电缆故障或电阻值极高的故障;封闭性电缆故障或一般高阻的故障;电缆的低阻故障、短路或开路故障;电缆长度和电波在电缆中的传播速度。
规格及参数可测电缆的电压等级: 35KV 以下;最大测试距离: 15Km;工作极限误差:±3%;使用环境温度: -10~40℃;使用环境湿度: 45~75 %;工作电源:可充电电池功耗: 30W;外形尺寸: 230*140*270(mm3);重量: 2 kg;3.2 电缆故障定位仪电缆故障定位仪配备了一流的集成电路和放大器。
电缆故障定位仪器的声音通道上的过滤装置最大限度地去除干扰噪音,同时增强电弧产生的声音。
液晶显示屏可同时显示声音脉冲和磁脉冲以及故障点距探头测试点的距离。
这样通过监听地下声音的变化及显示距离来共同判断故障点。
4、产品特点a.采用先进的信号处理技术、最新的集成电路元器件以达到优异的测试性能b.测量信号的多种发送方式:1.注入法:用于有注入点的管线。
2.感应法:用于无注入点及无法使用钳夹时的管线。
3.钳夹法:用于被测管线有一段外露,便于钳夹夹钳的管线。
c.满足不同环境要求的多种测量频率:有480Hz、31KHz二种频率可以按实际测试情况加以选择;用户有特殊要求也可以自定义测量频率(须在定货合同中明确)。
电缆故障检测仪器使用方法
电缆故障检测仪器使用方法一、引言电缆故障检测仪器是用于检测电缆故障的专用设备,它能够帮助用户快速准确地定位电缆中的故障点。
本文将介绍电缆故障检测仪器的使用方法,希望能够对读者有所帮助。
二、准备工作在使用电缆故障检测仪器之前,需要进行一些准备工作。
首先,确保电缆系统处于停电状态,以免给操作人员带来安全隐患。
其次,检查仪器是否正常工作,确保电源充足,连接线路无损坏。
最后,对仪器进行校准,以确保测试结果准确可靠。
三、仪器操作步骤1. 连接电缆:首先,将电缆故障检测仪器的探头与测试电缆相连接。
确保连接牢固可靠,避免接触不良导致测试结果不准确。
2. 设置参数:根据实际情况,设置仪器的测试参数。
一般来说,参数包括测试频率、测试电压等。
根据电缆类型和故障类型的不同,需要设置不同的参数,以便更好地检测故障点。
3. 开始测试:在设置参数完成后,点击仪器上的开始测试按钮,仪器将开始工作。
在测试过程中,仪器会对电缆进行多次测试,以获取更准确的测试结果。
4. 分析结果:测试完成后,仪器会自动生成测试报告。
用户可以通过仪器的屏幕或者连接到电脑上进行查看。
报告中会显示电缆的故障点、故障类型以及故障距离等信息,用户可以根据报告来判断电缆的故障情况。
5. 故障定位:根据报告中的故障距离信息,用户可以通过测量距离的方法,迅速准确地定位电缆故障点。
一般来说,可以通过测量到故障点的距离,计算出距离电缆起点的长度,从而准确定位故障点。
四、注意事项1. 在使用电缆故障检测仪器时,必须严格按照操作步骤进行操作,避免误操作导致仪器损坏或测试结果不准确。
2. 在操作过程中,应注意安全,避免触碰高压部分,以免发生触电事故。
3. 仪器使用完毕后,应及时进行清洁和维护,保持仪器的正常工作状态。
4. 在进行故障定位时,应根据实际情况选择合适的测量方法,以确保定位的准确性。
五、总结电缆故障检测仪器是现代化电力设备维护的重要工具,掌握其使用方法对于电力行业的从业人员来说至关重要。
地埋电缆走向探测仪使用说明
地埋电缆走向探测仪使用说明
地埋电缆走向探测仪是一种用于探测和定位地下的电缆或管道的工具。
下面是地埋电缆走向探测仪的一般使用说明:
1. 准备工作:
在开始探测之前,需要了解电缆的基本情况,如电压等级、敷设年代、电缆直径、电缆走向等。
2. 开启仪器:
按开机键打开探测仪,等待仪器自检并显示初始界面。
3. 调节频率:
根据实际情况选择合适的探测频率。
一般来说,不同频率的传感器适用于不同规格的电缆。
4. 调节音量:
根据周围环境噪声和电缆类型,调节合适的音量,以确保更准确的探测结果。
5. 开始探测:
将传感器放置在地面或者空中,沿着电缆走向缓慢移动,注意观察仪器显示界面的信号强度和方向指示。
当传感器靠近电缆时,信号会增强,当远离电缆时,信号会减弱。
通过这种方式可以确定电缆的位置和走向。
6. 数据记录:
在探测过程中,可以使用仪器的数据记录功能,将探测结果记录下来,以便后续处理和分析。
7. 结束工作:
完成探测后,关闭仪器并整理好设备。
以上是一般的地埋电缆走向探测仪使用说明,具体操作可能因不同品牌和型号的设备而有所不同。
建议在使用前仔细阅读说明书,按照说明书进行操作。
地埋线断线专用探测仪998型使用方法
地埋线断线专用探测仪998型使用方法
地埋线断线专用探测仪998型是一款常用于检测地下电缆线路是否存在故障的仪器。
下面将详细介绍该探测仪的使用方法。
一、仪器准备
在使用前,首先需要检查探测仪998型的工作状态和电量是否充足。
若电量不足,需及时充电。
二、接线
1.将探头线缆分别与发射枪和接收器连接。
如果连接不当,会导致仪器不能正常工作。
2.将电缆线路连接在发射枪上,并将发射枪按压按钮使其工作。
此时会产生一定的电磁波干扰,需要在检测范围内尽可能避免同步使用其他具有干扰性的设备。
三、检测
1.在发射枪上选择检测模式,如线路短路或接地故障等模式。
然后按下
测试键,发射探头向被测试线路发出信号,接收器会接收信号并进行处理。
若存在故障现象,仪器将报警。
2.对于长距离检测,可以通过调整检测的灵敏度和距离来实现。
四、分析
在检测结束时,还需要分析测试结果。
若仪器报告线路有故障,需要确认具体的故障点,并采取适当的措施进行修复。
五、注意事项
1.在使用时,需要避免人体和其他设备在其检测区域内,避免影响仪器检测效果。
2.在使用时需要按照操作流程严格操作,避免误操作导致仪器损坏或工作异常。
3.若仪器长期未用,需要在存放前充电并妥善保管。
综上所述,地埋线断线专用探测仪998型是一款高性能的仪器,使用前需要仔细检查和准备,并按照操作流程进行操作。
与此同时,还需要注意有关安全措施,并认真分析和处理测试结果。
电缆故障测试仪原理
电缆故障测试仪原理
电缆故障测试仪原理:
电缆故障测试仪是用于检测电缆中的故障位置和类型的一种仪器设备。
其原理是基于频域反射技术(FDR)和时域反射技术(TDR)。
在测试前,测试仪通过发射电磁波信号(如电压、电流或光脉冲)进入电缆中。
当信号遇到电缆中的故障(如开路、短路或局部故障)时,一部分信号会反射回来。
对于基于频域反射技术的测试仪,它会分析反射信号的频率特性。
不同类型的故障会导致不同的频率响应,通过对反射信号的频率分析可以确定故障的位置和类型。
对于基于时域反射技术的测试仪,它会分析反射信号的时间特性。
测试仪会测量信号往返的时间,根据信号的传播速度和时间来计算故障的距离。
无论是频域反射技术还是时域反射技术,测试仪都会将收到的反射信号进行处理和显示。
通常会以波形图或者故障距离值的形式展示结果。
通过使用电缆故障测试仪,用户可以快速定位电缆中的故障,并准确识别故障的类型。
这样就可以有效地提高故障排除的效率和准确性,为电缆维护和维修提供有力的技术支持。
电缆故障测试检测查找仪器使用方法
电缆故障测试检测查找仪器使用方法1. 引言电缆故障是电力系统中常见的问题之一,对其进行准确、快速的检测是确保电力系统正常运行的关键。
电缆故障测试检测查找仪器是一种专用设备,能够帮助用户快速定位故障点,提高电缆故障处理的效率。
本文将介绍电缆故障测试检测查找仪器的使用方法。
2. 准备工作在开始使用电缆故障测试检测查找仪器之前,需要进行一些准备工作。
2.1 确认仪器型号和功能不同型号的电缆故障测试检测查找仪器可能具有不同的功能和操作方式,使用前要确保自己了解并熟悉所使用的仪器。
2.2 确保仪器正常工作检查仪器的电源是否供电正常,仪器是否处于正常工作状态。
2.3 准备测试线缆和测试点根据需要测试的电缆长度和位置,准备好适用于测试的线缆和测试点。
3. 操作步骤以下是电缆故障测试检测查找仪器的使用步骤:3.1 连接仪器和电缆将电缆故障测试检测查找仪器的测试线缆连接至待测试电缆的两个断点上。
确保连接牢固,没有松动。
3.2 设置测试参数根据实际需要,设置仪器的测试参数,如测试电流、测试频率、故障定位模式等。
根据仪器型号的不同,操作方式也会有所差异,建议参考仪器的使用手册进行设置。
3.3 开始测试按下仪器上的测试按钮或开始键,仪器会开始对电缆进行故障测试。
测试过程中,仪器会自动采集相关数据,并根据数据分析出故障点的位置。
3.4 查找故障点根据仪器显示的故障点位置信息,可以通过以下方式进行查找故障点:使用电缆故障定位仪器提供的导引功能,按照仪器显示的故障点位置,逐步向故障点移动,并观察仪器变化。
使用仪器提供的声音或图像引导功能,根据声音或图像的变化来确定故障点的位置。
3.5 故障修复定位到故障点后,采取相应的修复措施,如更换受损的电缆部分、修复接头等。
3.6 测试确认在故障修复后,需要进行测试确认,确保故障已经修复,并没有引起其他问题。
4. 注意事项在使用电缆故障测试检测查找仪器时,需要注意以下事项:使用仪器前,务必仔细阅读并遵守其使用手册中的注意事项和安全操作规程。
电缆故障测试仪浅析地埋电缆故障查找三步走
电缆故障测试仪浅析地埋电缆故障查找三步走地埋电缆故障的查找一般要经过诊断、测距(预定位)、定点(精准定位)3个步骤。
地埋电缆故障发生后,一般先通过测绝缘电阻等方法,初步推断出故障的性质;然后依据地埋电缆故障类型,采纳合适的测距方法,初步测出故障的距离位置;zui后沿着地埋电缆走向在此位置前后认真探测定点,直到找出精准的故障点位置,从而实现地埋电缆故障修理。
1、分析推断法针对消失的地埋线故障,一般先要了解故障产生相关状况,然后进行综合分析,找出故障发生缘由,然后有针对性地查找排解。
例如,找知情的当事人如施工人员,电线用户,以及其它相关人员,具体了解状况,往往可能以较小的代价在短时间内排解故障。
分析推断的优点是简便易行,不需要简单的仪器,对有些故障能够准时排解。
其缺点为:大部分故障往往难以找出故障产生的准确缘由,因此,用此种方法难以快速排解。
对于埋线长度上百米的地埋线,在无仪器状况下,靠人为分析推断查找故障,有时开挖十几处,费时十几天也难以找出故障点,并且有时还会对同一沟内其它电线造成损伤,发生新故障。
这种方法一般不单独使用,而是与其它仪器检测方法协作使用。
2、用简易接地故障检测仪测试故障目前市售的很多品牌接地故障测试仪,其工作原理和测试方法大同小异。
其工作原理为:给接地电线施加一固定电压信号,在接地点四周地面就形成电场,离故障点越近,相同距离间电位差越大,反之亦然。
依据这一原理,就能找到接地故障点。
这类测试仪器市场售价几百元-几千元,对接地电阻很小的地埋线故障能够达到测试目的。
据了解。
由于成本低廉、很多农电部门购买了此类仪器。
但用这种仪器检测地埋线故障,其局限性也特别大。
由于地埋线故障中,故障点处接地电阻特别高,通常阻值较低的为几十千欧,阻值高的达几兆甚至几百兆欧。
因此,用该类仪器排解故障效率较低,误判率较高,难以达到快速、精确地排解故障目的。
地下电缆探测仪(电缆故障探测仪)本仪器具有高度抗干
地下电缆探测仪(电缆故障探测仪):本仪器具有高度抗干扰能力,使信号噪声比提高40db,适用于强电力干扰环境下工作。
1,能探测地下电缆及地下金属管线的走向和埋深,平面位置误差不大于5厘米。
2,能探测空架电缆芯的混线,地气障碍点,其障碍点接触电阻不能大于2干欧。
3,配上探针(接地规)能探测无屏蔽地下直埋塑料电缆的混线,地气障碍点其地气障碍点接触电阻不能大于2.5兆欧。
地下电缆探测仪(电缆故障探测仪)用途及使用范围:
地下电缆探测仪是通信,电力电缆施工和维护工作中的常用仪器,可以测定地下电缆及金属管线的准确位置和埋设深度,或测定架空电缆芯线障碍的准确部位。
为电缆,管线的改建扩建维修提供了方便,可减少开控地面,节省人力,物力和时间,因此是各邮电局和工矿企业必备的仪器。
优点
1.发现并避免破坏未知金属管线
2.无需配备信号发射器,省钱
无源探测模式操作技巧
1. 在无源模式下,使用一种频率探测不到任何信号时尝试选择其他频率。
2. 如果探测的是电线,请留意下周边的配电情况,结合周边环境来探测
3. 在无源模式下,探测电线情况较多,如果是探测有线电视线、电话线,网线、手机线请大家尝试使用无线电频率探测模式。
4. 通常情况下,有源探测模式比无源探测模式可靠,如果条件允许,优先考虑使用有源探测模式。
有源探测模式
通过信号发生机,选定一个频率施加于一段较长的导体上。
用于探测具有导电性能的管道、管线或电缆。
SJDX-Y 电缆故障探测仪探测原理和实用方法
电缆故障探测仪探测原理和实用方法查找原理地埋电缆故障探测仪(电缆故障测试仪)是用于探测地下电力电缆的走向(路径)和电缆发生故障后位置定点功能,从使用原理的角度讲,目前国内外所使用的测试原理基本相同,我们曾经操作过某国进口的手推式电缆故障探测仪,升高八尺,全英文操作界面,将高压部分和测量部分集成化之外,增加了可视化界面,无论从价格还是档次来说,确实要比国内的高很多,但是测试的准确性是没有什么区别的,反而是售后服务和便携性没有国内好。
dlgz地埋电缆探测仪实用方法地埋电缆故障探测仪的方法有距离测量,故障定位,路径寻迹。
故障定位是指对电缆发生故障的准确位置,常用的测量方式有‘跨步电压’,‘高压冲闪法’,跨步电压法是指在故障点发生完全接地时所使用的一种方法,通过与大地构成测量回路然后采用定位叉将故障点定位在小于30公分的范围内,采用这种方法的条件是对地电阻必须足够小,越小越好,如果大于200Ω该方法就不适用了,对于200Ω以上的电阻与大地之间没有完全构成回路节点,大部分情况是用高压冲击法测量。
距离测量,距离测量适用于10kv及以上的线路是否断线,是否接地的情况,对于10kv以下的线路分支节点返回过多,容易对结果的判断不准,所以建议在10kv及以上的系统上使用,距离测试仪同样适用于测量高阻故障时检测发射端到故障端的距离。
1-06121路径测量,路径测量是在用户不知道电缆埋设方位时所采用的方法,一端是由发生机发出信号,另一端接收信号,在磁场圆点正上方与切割磁场时所发出的声报不同,从而达到探测电缆路径的目的。
距离测量,故障定位,路径寻迹它们三种是相互配合使用,测量时之前首先是要知道电缆是如何敷设的所以用到路径仪,如果电缆比较长,比如输电线路长度可达几公里甚至几十几百公里,是很难做到沿线查找,一般是用距离测试测量故障的大概距离,逐渐缩小故障范围,最后就是有故障定位对其准确的定位。
电力电缆故障测试仪的工作原理
电力电缆故障测试仪的工作原理电力电缆故障测试仪工作原理电力电缆故障测试仪由电力电缆故障测试仪主机、电缆故障定位仪、电缆路径仪三个主要部分组成。
电缆故障测试仪主机用于测量电缆故障故障性质,全长及电缆故障点距测试端的大致位置。
电缆故障定点仪是在电缆故障测试仪主机确定电缆故障点的大致位置的基础上来确定电缆故障点的精确位置。
对于未知走向的埋地电缆,需使用路径仪来确定电缆的地下走向。
电力电缆故障进行测试的基本方法是通过对故障电力电缆施加高压脉冲,在电缆故障点处产生击穿,电缆故障击穿点放电的同时对外产生电磁波并同时发出声音。
弧反射法(二次脉冲法)在电缆故障定位中的应用的工作原理:首先使用一定电压等级、一定能量的高压脉冲在电缆的测试端施加给故障电缆,让电缆的高阻故障点发生击穿燃弧。
同时,在测试端加入测量用的低压脉冲,测量脉冲到达电缆的高阻故障点时,遇到电弧,在电弧的表面发生反射。
由于燃弧时,高阻故障变成了瞬间的短路故障,低压测量脉冲将发生明显的阻抗特征变化,使得闪络测量的波形变为低压脉冲短路波形,使得波形判别特别简单清晰。
这就是我们称之为的“二次脉冲法”。
接收到的低压脉冲反射波形相当于一个线芯对地完全短路的波形。
将释放高压脉冲时与未释放高压脉冲时所得到的低压脉冲波形进行叠加,2个波形会有一个发散点,这发散点就是故障点的反射波形点。
这种方法把低压脉冲法和高压闪络技术结合在一起,使测试人员更容易判断出故障点的位置。
与传统的测试方法相比,二次脉冲法的先进之处,是将冲击高压闪络法中的复杂波形简化为最简单的低压脉冲短路故障波形,所以判读极为简单,可准确标定故障距离。
三次脉冲法采用双冲击方法延长燃弧时间并稳弧,能够轻易地定位高阻故障和闪络性故障。
三次脉冲法技术先进,操作简单,波形清晰,定位快速准确,目前已经成为高阻故障和闪络性故障的主流定位方法。
三次脉冲法是二次脉冲法的升级,其方法是首先在不击穿被测电缆故障点的情况下,测得低压脉冲的反射波形,紧接着用高压脉冲击穿电缆的故障点产生电弧,在电弧电压降到一定值时触发中压脉冲来稳定和延长电弧时间,之后再发出低压脉冲,从而得到故障点的反射波形,两条波形叠加后同样可以发现发散点就是故障点对应的位置。
T-200地埋线路径、故障测试仪
T-200地埋线路径、故障测试仪T-200地埋线路径、故障测试仪采用音频、电磁感应原理,能实现快速准确地寻找地埋线缆路径,并能定位低阻故障位置。
由信号发生器、信号接收器及其配件组成。
电路部分采用目前通用的数字集成电路,体积小,可靠性高;模块化设计便于快速维修;仪器灵敏度高,声、表同步指示性强,操作不易疲劳;专业的抗干扰数字电路设计,抗干扰性强(不容易被超高压电及广播信号干扰),是快速查找地埋线缆路径及故障位置的首选测试仪;(断线、短路、对地漏电)故障定位+路径+深度。
在路灯电缆维护、光缆路径探测、农田水浇地电缆故障查修、小区及园林绿化带电缆、野外动力电缆、高速公路、厂矿企业、通信基站等直埋供电电缆及室内墙壁内电缆故障排查中广泛应用,取得了满意的测试效果。
产品特点●声、表同步探测地埋线路路径,方向指示强,准确率高;●对地漏电故障查找采用双信号(电磁信号、音频信号可选)针对性强,测试效果更明显,测试更准确;●单独使用信号接收器配合感应探测器快速探测到带强电线路位置走向,在墙体带电地埋线路查找方面效果明显;●抗干扰性强,不受同向电缆、高压线及广播信号的干扰影响;●自带KΩ电阻测量表,便于筛选故障线路;●专业的售后解答服务,便于仪器的掌握和使用;●充电锂电池,智能充电,无需值守;●工厂化生产质量、售后有保障;体积小,重量轻,便于携带。
技术指标●路径探测精度≤0.2m●高阻故障定点精度:≤0.2m●低阻故障定点精度:≤ 2 m●功耗:1.5W●充电器输入电压:AC:220V±10%●充电器输出电压:DC:8.4V●充电时间约3小时●充满后连续工作时间8小时●环境温度:-20℃---40℃●体积:信号接收器175×106×100 mm3信号发生器200×130×100 mm3●重量:2Kg。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
T-880电力电缆故障测试仪地埋线故障检测仪T-880电力电缆故障测试仪RL024280地埋线故障检测仪RL187405图片
型号:RL024280型号:RL187405
T-880电力电缆故障测试仪RL024280地埋线故障检测仪RL187405内容
型号:RL024280
T-880电力电缆故障测试仪
长度测试+漏电测试
T-880加强版:长度测试+漏电测试+路径查找(功能上取得重大突破:断线点可以实现精确定位,带外铠电缆的对地短路、相线断线也能测试)---10天倒计时上市发售,目前接收预定,6月25日前预定客户到正式上市发售时送精美礼品一份。
长度测试:电缆线的断线、短路距离;也可以测试电缆线总长度(用于工程验收)
漏电测试:针对地埋线路绝缘层被破坏造成的绝缘不好定位;
路径查找:对于不知道地埋走向电缆能方便的查找出其准确走向;
工业级制造标准,不存在接口粗糙连接不好情况,专业指导,售后无忧。
使用ARM技术和FAGA技术一键自动快速测试,不用漫长等待,测试结果直观明了!采用大屏幕真彩液晶显示
适用于测量低压电力电缆的断线、混线(短路)、漏电等故障的精确位置。
是缩短故障查找时间、提高工作效率、减轻线路维护人员劳动强度的得力工具。
线路查修人员也可以用于线路工程验收和检查电缆电气特性。
填补农电故障及小区供电故障没有相应仪表测试的空白。
产品功能:
长度测试单元:
•脉冲反射测试法,可以测试断线、混线(短路)、严重绝缘不良类型的故障距离;
•全自动测试,智能故障诊断,全中文操作菜单,液晶显示具有背光功能;
•自动增益和自动阻抗平衡技术,替代繁琐的电位器调节;
•手动分析功能,方便对电缆进行分析判断;
•可充锂电电池,智能充电,无需值守。
•脉冲反射测试法:最大测量范围2km,测试分辨率:1m,测试盲区:0m,
脉冲宽度:80ns-10μs自动调节。
漏电测试单元:
•故障智能诊断,辅助耳机音频判断;
•背带包式设计,方便随身携带;
•对于绝缘没处理好或者绝缘层遭到破坏造成的漏电(线间漏电、对地漏电)故障均可测试;
•测试电缆地埋深度不大于3米;
•测试精度:探测误差±5cm;
其他指标:
•充电时间约3个小时,充满后连续工作时间8小时;
•体积:230×150×160mm,重量:2Kg。
•工作温度:-15~50℃
•存储温度:-25~60℃
•湿度:95% (非结露)
•防水:IEC60529 IP02,国际防水标准
•震动性能:任意,2公斤, 5-500HZ
•冲击强度:1米高度落地
•工作高度:4500米
型号:RL187405
备注:350元是A+B包邮的价格单独A型250元 B型135
主要技术参数:
发光管显示指标;开关音量可调。
探测精度:埋深1米时,误差0.1米。
埋深2米时,误差0.2米。
探测长度:不限。
探测深度:最大深度不超3米。
探测范围:凡故障点对地绝缘电阻在300KΩ以下时都可准确定位。
探测环境:本仪器可在温度-20℃—+40℃,相对温度不大于85%的环境中连续工作。
