浩辰CAD机械基准符号规范
CAD机械零件尺寸标注规范
CAD机械零件尺寸标注规范在CAD设计中，尺寸标注是非常重要的一个环节。
通过准确的标注可以使得设计师和工程师之间的沟通更加清晰，减少误解和错误的发生。
以下是一些CAD机械零件尺寸标注的规范，以帮助您在工作中更好地进行尺寸标注。
1. 使用正确的标注工具：在CAD软件中，有不同的标注工具可供选择，如尺寸标注、直径标注等。
根据具体情况选择正确的标注工具。
例如，在标注某个孔的直径时，应选择直径标注工具而不是尺寸标注工具。
2. 标注位置的选择：标注尺寸应该尽量避免遮挡实体，方便阅读。
尺寸标注通常选择在物体上方或右侧进行标注，但需要根据具体情况进行调整，确保标注清晰可见。
3. 标注单位的统一：在CAD设计过程中，使用统一的标注单位能够便于设计师和工程师之间的交流。
例如，可以使用毫米或英寸作为单位进行标注。
而且，在标注尺寸之前，应该将单位明确告知设计师和工程师，以避免混淆和错误的发生。
4. 标注线的规范：标注线应该与尺寸线相连，形成清晰的关系。
尺寸线应该延长到合适的位置，与标注文字相连。
不应该使用过多的尺寸线和标注线，以免混淆。
5. 标注文字的字体和大小：标注文字应该选择简洁易读的字体，并保持一致性。
常见的字体有Arial、Calibri等。
字体的大小应适中，不要过小或过大，以确保标注清晰可见。
6. 标注的准确性：标注应尽可能准确地反映设计要求。
避免使用近似尺寸，应和实际要求保持一致。
如果有需要，可以在尺寸标注后面加上“±”符号，表示允许的公差范围。
7. 标注的数量控制：尺寸标注应丰富但不冗余，避免使用过多的标注。
标注应根据需要选择，突出重要的尺寸，同时确保整体布局简洁明了。
8. 标注的清晰度：标注文字要保持清晰可见，不模糊或模糊不清。
如果需要，可以放大或缩小视图以确保标注清晰可读。
尺寸标注是CAD设计中不可或缺的一部分，正确的尺寸标注能够为设计师和工程师提供重要的信息，提高工作效率和准确性。
遵循以上规范，您将能够更好地进行CAD机械零件的尺寸标注。
浩辰CAD机械公差框格规范
浩辰CAD机械公差框格规范
形位公差框格一般由2-5格组成。
公差要求在矩形方框中给出。
框格中的内容从左到右按以下次序填写。
①第一格（方形）内标注表示项目特征的符号；（公差特征的符号）
②第2格内标注以mm为单位的公差值，公差值可以是t，也可以是φt或Sφt，取决于
被测要素特征和功能要求。
因此，这一格呈长方形，长度根据需要确定。
③第三格及以后各格标注基准符号中的字母代号，它可能用一个字母“A”，也可能是字
母后附加要求，如“A○M”、“B○L”等；如要求公共基准，则用“一字线”连接各字母，如“A-B”或“A-B-C”。
因此，第三格及以后各格有时是长方形的。
三基面体系可以由三个基准组成，也可以由二个基准组成。
④框格需用指引线和箭头与被测要素相连。
如被测要素附近无放置框格的地位或几个被
测要素相距较远，可采用以字母指示被测要素，并在框格上方注明字母及被测要素个数的方法表示。
浩辰CAD机械软件中若插入公差，只需要双击标注，即可弹出下列对话框
点选偏差后，点击下面红框选区中黄色功能按钮，可对公差进行查询
被测要素
用带箭头的指引线将框格与被测要素相连，按以下方式标注：
①当公差涉及轮廓线或表面时，将箭头置于要素的轮廓线或轮廓线的延长线上（但必须与尺
寸线明显地分开）；
②当指向实际表面时，箭头可置于带点的参考线上，该点指在实际表面上；
③当公差涉及轴线、中心平面或由带尺寸要素确定的点时，则带箭头的指引线应在尺寸线
的延长
上。
（框格的箭头可代替一个尺寸线的箭头。
）。
浩辰CAD机械设计软件学习教程
浩辰CAD机械设计软件学习教程很多人都在用浩辰CAD机械版来进行画图，但是有些初学者不知道从哪学起，所以今天小编分享一个学习基础给大家，希望大家喜欢。
浩辰CAD机械设计软件教程步骤一、浩辰CAD功能键说明功能键说明：键盘上方有一排键，从F1到F12，在浩辰CAD中赋予了常用的功能，均是开/关键，即按一下开(绘图区下方相应文字提示变实)，再按一下关(绘图区下方相应文字提示变虚)。
F1键：帮助;F2键：绘图和文本窗口切换;F3键：对象捕捉开关;F7键：栅格显示开关;F8键：正交模式开关，打开时，保证光标移动时处于水平或垂直状态，对绘水平或垂直线很方便;F9键：栅格捕捉开关，打开时，十字光标在捕捉点上移动;F10键：极轴开关;(使用极轴追踪进行追踪时，对齐路径是由相对于命令起点和端点的极轴角定义的)启用极轴追踪时，按用户设置的极轴角进行提示。
F11键：对象追踪开关;使用对象捕捉追踪沿着对齐路径进行追踪。
对齐路径是基于对象捕捉点的。
例如，可以基于对象端点、中点或者对象的交点，沿着某个路径选择一点。
二、基本绘图、标注、编辑用鼠标双击浩辰CAD机械软件V2011图标启动浩辰CAD机械软件V2011，会弹出一个启动对话框，点“确定”后，呈现在设计人员面前的是浩辰CAD机械软件V2011绘图界面。
我们一起完成如下图形：1.设A3，1：1图幅点取“浩辰CAD机械设计软件”下拉菜单的“图纸”中的“图纸设置[TZ] ”或键入TZ回车，在弹出的对话框中选A3 图幅后，点确认。
2.绘图环境设置点取“工具”下拉菜单的“草图设置”，(或用右键点取状态栏的极轴或对象捕捉或对象追踪，选设置)弹出一对话框。
选择“捕捉和栅格”，设置“捕捉”下“捕捉X轴间距”处填5，在“启用捕捉”前边小方块点一下，出现√，点取“确定”。
执行“工具—选项”，点取“用户系统配置”，如图，再点取按钮“自定义右键单击”，缺省模式选择为“重复上一个命令”。
3.视图局部放大：在command命令下键入Z，回车，在图纸左上部附近点一点，移动鼠标，在标题栏左上角处点一下。
机械基准符号
机械基准符号
机械基准符号是用来表示零件中用于确定尺寸和其
他几何参数的理论上的精确位置。
这些位置可以是平面、轴线或点，并且作为整个工件的参考点。
基准的概念是将图纸上的元素与其他元素联系起来，确保所有尺寸都以基准为依据。
在图纸上，基准要素通常由大写字母（除了I、O、Q）
表示，并在方框中连接到一个黑色的三角形。
这些字母也应出现在任何使用该基准要素的要素控制框内。
一个要素控制框可以包含多个基准，且每个基准可以被多次引用。
基准分为两类：基准平面和基准轴。
基准平面是指理论上完美的平面对称面，而基准轴则指理论上完美的旋转轴线。
在实际生产过程中，由于工件表面的不完全平滑，基准要素需要配合测量设备来模拟理想化的基准。
这可能包括使用面或点状的标准化工具，如花岗岩板或其他类型的标准块。
需要注意的是，基准本身是理论上的概念，它是用来指导实际加工和检测的。
而基准要素则是实际的、有形的特征，
这些特征是工人和机器人在制造过程中实际接触并测量的对象。
尽管在讨论基准时可能会简化地说“基准”，但在制造和设计实践中，了解基准的具体含义是非常重要的，因为它关系到尺寸控制的准确性。

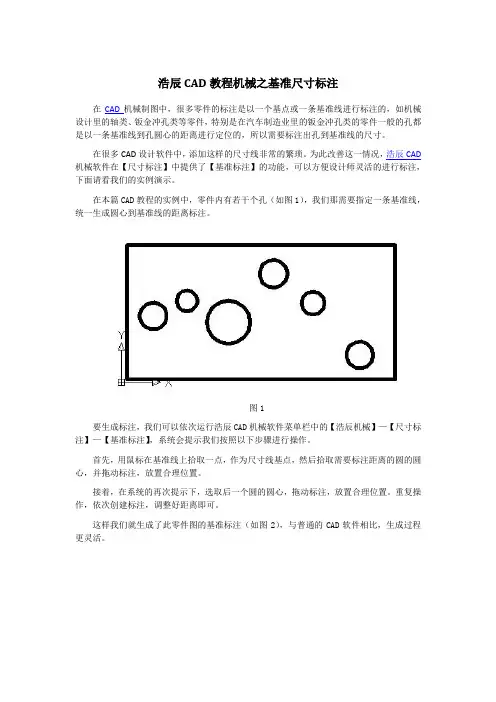

浩辰CAD教程机械之基准尺寸标注
浩辰CAD教程机械之基准尺寸标注
在CAD机械制图中，很多零件的标注是以一个基点或一条基准线进行标注的，如机械设计里的轴类、钣金冲孔类等零件，特别是在汽车制造业里的钣金冲孔类的零件一般的孔都是以一条基准线到孔圆心的距离进行定位的，所以需要标注出孔到基准线的尺寸。
在很多CAD设计软件中，添加这样的尺寸线非常的繁琐。
为此改善这一情况，浩辰CAD 机械软件在【尺寸标注】中提供了【基准标注】的功能，可以方便设计师灵活的进行标注，下面请看我们的实例演示。
在本篇CAD教程的实例中，零件内有若干个孔（如图1），我们那需要指定一条基准线，统一生成圆心到基准线的距离标注。
图1
要生成标注，我们可以依次运行浩辰CAD机械软件菜单栏中的【浩辰机械】—【尺寸标注】—【基准标注】，系统会提示我们按照以下步骤进行操作。
首先，用鼠标在基准线上拾取一点，作为尺寸线基点，然后拾取需要标注距离的圆的圆心，并拖动标注，放置合理位置。
接着，在系统的再次提示下，选取后一个圆的圆心，拖动标注，放置合理位置。
重复操作，依次创建标注，调整好距离即可。
这样我们就生成了此零件图的基准标注（如图2），与普通的CAD软件相比，生成过程更灵活。
浩辰CAD机械2012下载：/cad_56_80.html。

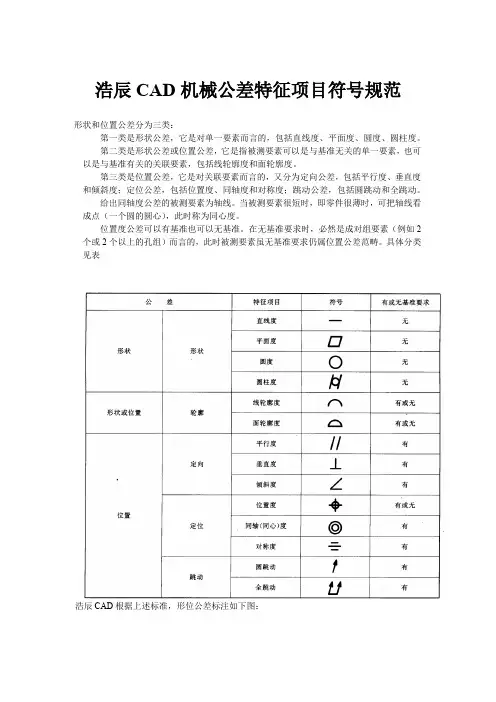

浩辰CAD机械公差特征项目符号规范
浩辰CAD机械公差特征项目符号规范
形状和位置公差分为三类：
第一类是形状公差，它是对单一要素而言的，包括直线度、平面度、圆度、圆柱度。
第二类是形状公差或位置公差，它是指被测要素可以是与基准无关的单一要素，也可以是与基准有关的关联要素，包括线轮廓度和面轮廓度。
第三类是位置公差，它是对关联要素而言的，又分为定向公差，包括平行度、垂直度和倾斜度；定位公差，包括位置度、同轴度和对称度；跳动公差，包括圆跳动和全跳动。
给出同轴度公差的被测要素为轴线。
当被测要素很短时，即零件很薄时，可把轴线看成点（一个圆的圆心），此时称为同心度。
位置度公差可以有基准也可以无基准。
在无基准要求时，必然是成对组要素（例如2个或2个以上的孔组）而言的，此时被测要素虽无基准要求仍属位置公差范畴。
具体分类见表
浩辰CAD根据上述标准，形位公差标注如下图：
被测要素、基准要素的标注要求及其他附加符号：
浩辰CAD其他符号标注：。
cad形位公差基准符号
CAD形位公差基准符号1. 什么是CAD形位公差基准符号？CAD形位公差基准符号是在计算机辅助设计（CAD）中用于表示零件的形位公差的一种标记符号。
形位公差是指零件上各个特征之间的相对位置关系，包括平面、轴线、孔等。
通过使用CAD形位公差基准符号，可以清晰地表达零件特征之间的要求和容许范围。
2. 形位公差基准符号的分类根据国际标准ISO 1101，形位公差基准符号分为以下三类：2.1 第一类：位置公差位置公差用于描述零件上某个特征与其他特征之间的相对位置关系。
常见的位置公差包括平行度、垂直度、倾斜度等。
位置公差一般由一个大写字母表示，例如平行度为”⊥“，垂直度为”∥“。
2.2 第二类：轴向公差轴向公差用于描述零件上某个特征的轴线与其他特征之间的相对位置关系。
常见的轴向公差包括同轴度、同心度等。
轴向公差一般由一个大写字母表示，例如同轴度为”⊥“，同心度为”∥“。
2.3 第三类：旋转公差旋转公差用于描述零件上某个特征相对于其他特征的旋转角度。
常见的旋转公差包括圆柱度、平面度等。
旋转公差一般由一个大写字母表示，例如圆柱度为”⊥“，平面度为”∥“。
3. 形位公差基准符号的使用规则3.1 位置和轴向公差的使用规则位置和轴向公差一般由一个大写字母表示，并放置在特征控制框中。
特征控制框是用于标记形位公差的一个矩形框，在CAD软件中可以通过特定命令进行绘制。
在特征控制框中，位置和轴向公差可以单独使用，也可以组合使用。
3.2 旋转公差的使用规则旋转公差一般由一个大写字母表示，并放置在特征控制框中。
与位置和轴向公差不同的是，旋转公差通常需要结合角度值来表示。
在特征控制框中，旋转公差的符号和角度值之间使用”/“分隔。
3.3 公差值的表示公差值可以通过直接在特征控制框中标注数值，也可以通过引用公差表进行标注。
引用公差表可以更好地管理和更新公差信息，提高设计效率。
4. CAD形位公差基准符号的示例下面是一些常见的CAD形位公差基准符号示例：•平行度：⊥•垂直度：∥•同轴度：⊥•同心度：∥•圆柱度：⊥•平面度：∥5. 总结CAD形位公差基准符号是在计算机辅助设计中用于表示零件形位公差的一种标记符号。
CAD机械制图规范
CAD机械制图规范XXX企业标准Q/LF 1001-2012CAD机械制图标准XXX前言本标准是根据我国计算机辅助设计与制图发展的需要,为最大限度地实现各工作站CAD图形文件的共享,规范技术人员设计制作的图纸、指导产品生产的全过程。
提高工作效率,缩短开发周期,结合图样的实际效果编制而成的。
本标准为公司体系管理文件,属受控文件,一经批准执行必须遵照执行。
本标准由总师办提出。
本标准主要起草人:酒树啟CAD机械制图标准1主题内容与适用范围本标准规定了CAD机械制图的字体、比例、图线、标题栏等内容,本标准适用于我厂在CAD网络系统上绘制和打印的机械图样,本标准未规定的内容应符合有关国家标准和部标准的规定。
2标准性援用文件GB/T 1182-1996外形和位置公差公例、定义、符号和图样透露表现法GB/T .1-1989技术制图标题栏GB/T .2-1989技术制图明细栏GB/T .4-1992机械制图用计算机信息交换常用长仿宋矢量字体、代(符号GB/T .5-1992机械制图用计算机信息交换常用长仿宋矢量字体、代(符号数据集单线单体字模集及数据集GB/T -1993技术制图图纸幅面和格式GB/T -1993技术制图比例GB/T -1993技术制图字体GB/T-2000 CAD工程制图规则JB/T 9165.4-1998专用工艺装备设计图样及设计文件格式3请求3.1图幅和图框图幅和图框应符合GB/T-2000(GB/T-93的规定。
3.1.1图幅3.1.1.1图幅的尺寸基本图幅(见表1应优先选用,需要时,也答应选用加长图幅,加长图幅应优先选用表2,加长图幅的尺寸是由基本图幅的短边成整数倍的增加后得出。
但由于A0×2(1189×1682.A0×3(1189×2523已跨越晒图机的规格,即宽边已跨越1051mm。
所以不应使用。
表1单位:毫米表2单位:毫米3.1.1.2图幅的分区a.用细实线在图纸周边内画出分区。
CAD机械制图初学入门教程之符号
CAD机械制图初学入门教程之符号
使用CAD机械制图软件的过程中，符号的绘制是比较常见的，但是对于很多CAD制图初学入门者来说，由于对CAD制图方法不够了解，所以不知道如何设置符号，下面我们就来介绍一下符号的CAD教程。
1、首先，打开浩辰CAD机械制图软件。
2、进入浩辰CAD制图软件的标准设置的菜单界面，如下图所示，初学入门者可以参考以下教程进行符号设置的学习。
3、[列出装入点]
为由绘图标准控制的列表（例如明细表和孔特征图表）设置默认的装入点。
4、[颜色]
为所有符号几何图形设置颜色。
如果单击“选择颜色”（位于“颜色” 列表的底部），将显示“选择颜色” 对话框。
您也可以输
入颜色名称或编号。
5、[恢复默认值]
将所有值恢复为当前标准的默认值。
这样就解决了符号设置的问题，浩辰CAD制图软件作为一款比较专业的设计软件，各项功能都比较全面。
CAD教程机械之符号标注
浩辰CAD教程机械2011之（五）符号标注在我们使用CAD软件进行绘图的时候，经常需要使用到符号标注。
那么，符号标注分为几种呢？应该怎样进行标注呢？下文中我们将以较常用的浩辰CAD机械2011软件为例（没有此软件的读者可以登录浩辰CAD官网下载），详细讲一下符号标注。
首先，若使用符号标注，我们可以点击【浩辰CAD机械2011】下拉菜单的【符号标注】选项，选择之后我们就可以看见以下几种符号标注了：1、粗糙度[CC]若使用粗糙度标注，可依次点击【符号标注】中【粗糙度CC】或键入【CC】回车，在弹出的对话框中连续点取绿色方块，即可改变标注样式。
接着点取下拉按钮，选取适宜数值，点【确定】，点取所要标注的线、圆、弧，移动光标至合适位置（离开实体时会自动加引线，在圆上标注时，0~30度范围内会自动引出），并确定（如图1）。
图12、基准符号[JZ]若使用基准符号，可依次点击【符号标注】中的【基准符号JZ】或键入【JZ】后回车，确认之后标到内孔上。
点中【A】上小蓝方块可进行夹点编辑，我们在编辑中可以移动鼠标，使其调整到合适位置。
回车之后，基准符号自动切换为B，点确认标右端面上。
3、形位公差[XW]点取【符号标注】中的【形位公差 XW】或键入【XW】可使用此项标注。
点击【形位符号】下的绿方块，选垂直度符号。
其中，【基准1】选【B】可改变公差等级和基本尺寸并自动检索公差值，确认后引出点选取主视图内孔尺寸线，移动鼠标确定位置并生成。
之后回车，【形位符号】选【圆度】，尺寸类型选【φ】，【形位符号】选【同轴度】，【基准面1】选【A】后点确认，标到主视图外圆尺寸线上（如图2）。
图24、圆孔标记“圆孔标记”主要用在需要绘制圆孔的图纸上，若想使用此功能，用户可以依次点取【符号标注】中的【圆孔标注】。
之后在功能选项中选取所需样式，点选左视图上小圆孔即可进行圆孔标记。
以上是浩辰CAD机械2011符号标注的4种基本模式，有需要的朋友可以在绘图中自行体验一下。
cad形位公差基准符号
cad形位公差基准符号摘要：1.基准符号的定义与作用2.基准符号的选取与标注方法3.形位公差的概念与应用4.形位公差与基准符号的关系5.总结正文：一、基准符号的定义与作用基准符号是CAD 制图中用于标注形位公差的一种符号，它是确定被测要素的方向或位置的参考对象。
在机械制造图中，基准符号类似于坐标系的原点，它可以是平面或直线，也可以是回转面的回转轴线。
基准符号的作用是确保零件在加工和装配过程中的准确性和一致性。
二、基准符号的选取与标注方法在CAD 中，基准符号的选取一般遵循以下原则：1.平面基准：选取精度较高的表面作为基准，例如上下箱体的配合面等。
2.轴线类基准：选取轴的回转工作轴线为基准，例如装轴承部位的公共轴线a-b。
标注基准符号的方法如下：1.打开CAD 软件，输入“tolerance”命令，打开形位公差面板。
2.在形位公差面板中，选择填入公差符号、公差和基准。
3.绘制引线（使用快键“le”）和基准，并将基准符号标注在适当的位置。
三、形位公差的概念与应用形位公差是指零件在加工过程中，其形状和位置允许偏差的范围。
在机械制造中，形位公差是保证零件装配和使用功能的重要指标。
形位公差的应用主要包括以下方面：1.控制零件的加工精度，确保零件在装配过程中的互换性。
2.减少零件的加工和装配时间，提高生产效率。
3.降低零件的装配成本，提高产品的质量。
四、形位公差与基准符号的关系形位公差和基准符号是密切相关的，它们在机械制造图中共同保证了零件的加工和装配精度。
形位公差值是基于基准符号来标注的，而基准符号又是确定零件加工和装配过程中基准的重要依据。
因此，正确选择和标注基准符号，是确保形位公差在加工和装配过程中起到作用的关键。
五、总结CAD 中的形位公差基准符号是标注零件加工和装配精度的重要手段。
CAD机械尺寸公差与配合规范
性
尺
寸
（对称
偏
差）
当公差带相对于基本尺寸对称地配置，即上下偏差的绝对值相同时，偏差数字可以只注写一次，并应在偏差数字与基本尺寸之间注出符号“±”，且两者数字高度大小相同。
标注类型
规定
图示
线
性
尺
寸
公
差
的
附
加
符
号
注
法
当尺寸仅需要限制单个方向的极限时，应在该极限尺寸的右边加注符号“max”或“min”。
同一基本尺寸的表面，若有不同的公差时，应用细实线分开，并分别标注其公差。
如要素的尺寸公差和形状公差的关系需满足包容要求时，应按GB/T1182的规定在尺寸公差的右边加注符号“ ”。
角
度
公
差
的
标
注
角度公差的标注，其基本规则与线性尺寸公差的标注方法相同
浩辰CAD机械软件中的标注和公差注法是按照GB/T 15754-1995 技术制图 圆锥的尺寸和公差注法。
浩辰
零件图中尺寸公差的标注
标注类型
规定
图示
线性Biblioteka 尺寸（上下
偏
差）
当采用极限偏差标注线性尺寸的公差时，上偏差应注在基本尺寸的右上方；下偏差应与基本尺寸注在同一底线上。上下偏差的数字的字号应为基本尺寸数字的0.7倍。上下偏差的小数点必须对齐，小数点后右端的“0”一般不予注出；如果为了 使上、下偏差值的小数点后的位数相同，可以用“0”补齐。
浩辰CAD机械工程图的尺寸、公差与配合的标注规范
浩辰CAD机械工程图的尺寸、公差与配合的标注规范在工程制图中应遵守相关行业的有关标准或规定。
详情见：GB-T 4458.4-2003 机械制图尺寸注法GB-T 4458.5-2003 机械制图尺寸公差与配合注法GB-T 15754-1995 技术制图圆锥的尺寸和公差注法对于尺寸相同的重要要素，可仅在一个要素上注出其尺寸和数量。
标注尺寸时，可使用符号和缩写词。
符号见下面表箭头①一般来说工程制图中只使用实心箭头的形式，见图1。
②当采用箭头位置不够时，允许用圆点代替箭头，如图2。
③工程图中的尺寸数字、尺寸线和尺寸界线应按照有关标准的要求进行绘制。
图1图2在浩辰CAD中的工程制图具体设置为（箭头的设置）：（见下图）尺寸线箭头大小 2.5，圆心标记无，尺寸线伸出长度 1.0 ，基线间距 1.0 ，尺寸线偏离实体距离 0尺寸标注按照：GB/T 4458.4-2003 机械制图尺寸注法GB/T 16675.2-1996 技术制图简化表示法第2部分：尺寸注法相关规定执行线性尺寸数字的方向，一般应按下图所示方向注写，并尽可能避免在图示30°范围内标注尺寸，无法避免时应引出标注。
角度尺寸的标注尺寸界线沿径向引出，尺寸线应画成圆弧，其圆心是该角的顶点。
角度数字一律水平写。
通常写在尺寸线的中断处，必要时允许写在尺寸线的外面，或引出标注。
直径尺寸标注直径尺寸时，应在尺寸数字前加注符号“φ”。
( 直径尺寸可以标注在非圆视图上。
) 标注球面直径时，应在符号“φ”前加注符号“S”。
半径尺寸标注半径尺寸时，应在尺寸数字前加注符号“R”。
( 应标注在是圆弧的视图上。
)标注球面半径时，应在符号“R”前加注符号“S”。
浩辰CAD机械软件的半径/直径/弧长标注：。
浩辰cad粗糙度符号设计要求与最新标准
浩辰CAD粗糙度符号设计要求与最新标准标注是机械设计中超级重要的内容。
浩辰机械按照机械制图要求，提供了丰硕的、超级完善的标注功能。
本章介绍粗糙度、形位公差、基准符号、锥度/斜度、中心孔标注、圆孔标记、焊接符号等的利用方式。
外表粗糙度符号、代号及其标注依照国家标准GB/T131-1993机械制图外表粗糙度符号、代号及其注法中的各项规定。
①外表粗糙度符号、代号一般注在可见轮廓线、尺寸界限、引出线或它们的延长线上。
符号的尖端必需从材料外指向外表；②在同一图样上，每一外表一般只标注一次符号、代号，并尽可能靠近有关的尺寸线，本地方狭小或不便标注时，符号代号可以引出标注；③当零件大局部外表及所有外表具有一样的外表粗糙度要求时，其符号、代号及利用最多的符号、代号可在图样的右上角标注，利用最多的可用“其余〞两字加以标注。
④在不同方向的外表上标注时，代号中的数字及符号的方向必需按以下图规定标注。
代号中的数字方向应与尺寸数字的方向一致。
外表粗糙度参数的选用，肯定外表粗糙度的参数时，应考虑以下原那么：①在知足外表性能要求的前提下，应尽可能选用较大的粗糙度参数值。
②工作外表的粗糙度参数值应小于非工作外表的粗糙度参数值。
③配合外表的粗糙度参数值应小于非配合外表的粗糙度参数值。
④运动速度高、单位压力大的摩擦外表的粗糙度参数值应小于运动速度低、单位压力小的摩擦外表的粗糙度参数值。
浩辰CAD粗糙度标注浩辰CAD机械软件依照上述GB/T131-1993机械制图外表粗糙度符号、代号及其注法中的各项规定产生的。
运行浩辰CAD机械菜单中【符号标注】—>【粗糙度】命令或输入“CCD〞，弹出如图1所示对话框。
图1 图2浩辰CAD粗糙度新标准按照GBT/T131-2021的标准。
浩辰CAD随着最新要求也随之更新。
新粗糙度标准如下:GB/T131-2021标准等同于ISO1302，采用产品几何技术标准GPS外表构造表示法，它与GB/T131-1993表示方式有区别在于表示各项内容的位置变了，如三角形符号上再也不有数字，增加了波纹度、传输带、上下标等概念，够学一阵的，外表粗糙度≈外表构造表示法。
浩辰机械符号标注随想之形位公差
浩辰机械符号标注随想-------形位公差在日常机械设计中基本都会使用到一些符号的标注，来作为特殊设计或者是具体部位的说明。
一般情况下我们使用的符号标注都是事先做好的块，到时候直接插入进来。
这样处理的结果就是我们需要制作大量的块，这样的工作量是一个很大的问题。
还有就是大量的使用图块会大大增加图纸的大小，从而使图纸变得臃肿，加大CAD软件运行时占用的电脑资源，软件运行就会变慢。
而且，此图需要修改的时候这些图块是没办法直接修改的，只能删除重做。
今天和大家一起来交流下形位公差。
如果可以说表面粗糙度是一件物体表面特征的表现的话。
那么形位公差就可以总结成多个物体之间的相互特征的表现。
假如一个轴上面有两个面，而这两个圆面的中心点的X.Y轴都相同的话，为了体现这种同轴的两个面之间的同轴关系，我们就需要用形位公差中的同轴度来标注。
如图所例，同轴度的误差允许误差为0.0015。
左上方为公差代号区，主要提供客户选择所需要的公差代号，直线度，同轴度，平行度等。
公差查询功能：在此区域内可以设置公差带（球形公差带，圆形公差带等）。
可以设置允许的最大偏差数值。
还可以再后面设定一些限制要求。
另外此处可以直接选择公差等级，公差的12个等级都可以设定，并且选择不同的公差等级，在公差允许最大偏差数值都会随着选的公差等级的变化而变化。
公差说明：很好理解，就是关于上面设定的公差等级，公差数值的附属说明。
和一些设定的解释说明，为了更好的说明设计师的意图。
基准：因为公差可以设定为多个，所以我们的公差对应的对象也可以使多个的，这个时候就需要我们的设计工程师说明我们设定的形位公差是哪几个事物之间的。
这个说明设定形位公差的就是基准。
全周符号和无引出线：主要作用是设定我们的形位公差的样式，是否需要有引出线的，或者是引出线的转角处是否有圆圈表示。
设置：形位公差的字体大小，颜色等设置。
浩辰CAD的形位公差的设定对于其他CAD软件的好处在于，浩辰CAD 的形位公差都是设置好的模版，可以直接调用，并且在修改的时候直接双击修改就回到了上图的设置界面中了，所以很简单就可以直接修改了。
CAD机械制图尺寸标注规则
30
中国机械加工网
备注： 1.在同一张图中尺寸标注的风格要一致。 2.相关零件2D&3D的修改需同步进行，但如零件其结构改 动量特大时则最好直接修改3D再重新转成一张2D图，这 样才能保証资料的一致性! 3.在日常工作中出现的以下标注方式是完全符合国标标
c).缩小比例：图形尺寸小于实物尺寸，如比例1：2
26
(2).需注意问题： 不管图形放大或缩小，均需标注实物的实际尺寸。
为了看图方便，画图时尽量采用原值比例。当实物 过大或过小时，则宜采用放大或缩小比例。
在日常工作中，大家看到的图纸上所标的比例都 为出图比例，实际上我们在画图时都是采用1：1来 绘制的。
1．正确—主要指尺寸标注要符合国家标准的有关规 定。
2．完全－要标注制造零件所需要的全部尺寸，不遗 漏，不重复。
3．清晰—尺寸布置要整齐，清晰，便于看图。 4．合理—标准尺寸要符合设计要求和工艺要求。 2
一、尺寸标注要正确
1.标注尺寸的基本原则：
1)图样中的尺寸，以mm为单位，不需标注计量单
位的代号mm或名称毫米，如采用其他单位，则
（好）
（不好）
19
4）应避免尺寸线与尺寸界线相交，应遵守小尺 寸在内，大尺寸在外原则。（如图）
（好）
（不好）
20
中国机械加工网
5)尺寸线布置整齐，尽量布置在几条在线，相关尺 寸最好布置在一条在线。 如图示：
（好）
（不好）
21
四、尺寸标注要合理
所谓合理就是标注尺寸时，既要满足设计要求又要符合 加工，测量等工艺要求。 1)正确选择基准
形位公差与基准标注技巧指南
形位公差与基准标注技巧指南
摘要：
机械制图中当然少不了形位公差及其基准的标注，那么怎样用CAD软件绘图时标注形位公差和基准符号呢，一般情况下，我们是用创建块的功能实现的，然而操作繁琐、费时。
浩辰CAD机械2012软件仅需要几秒钟就能够实现标注。
正文：
机械制图中当然少不了形位公差及其基准的标注，那么怎样用CAD软件绘图时标注形位公差和基准符号呢，一般情况下，我们是用创建块的功能实现的，然而操作繁琐、费时。
浩辰CAD机械2012软件仅需要几秒钟就能够实现标注。
浩辰CAD机械2012软件提供了形位公差和基准符号标注的功能，能够实现二者的快速调用及编辑，舍弃了传统中需要创建块的繁琐步骤，为您提供了方面快捷的标注功能。
单击【浩辰机械】——【符号标注】——【基准标注】，弹出“基准对话框”如图1所示。
符号标注选项框内有四种标注样式可供用户选择，标注基准文字提供了预置值，从A 到V共14个基准文字，可直接选择不用手动输入。
在参数设置选项中提供了引线、符号、文本的颜色及线宽设置，箭头样式共19种。
众多的样式且符号国标能最大化的满足于用户的需求。
设置好样式后，单击确定，在图形中选择所需的标注位置即可！
图1
单击【浩辰机械】——【符号标注】——【形位公差】，弹出“形位公差标注”对话框，如图2所示。
在此对话框的最上方是预览，每修改一个设置选项都会在此预览框内显示出来。

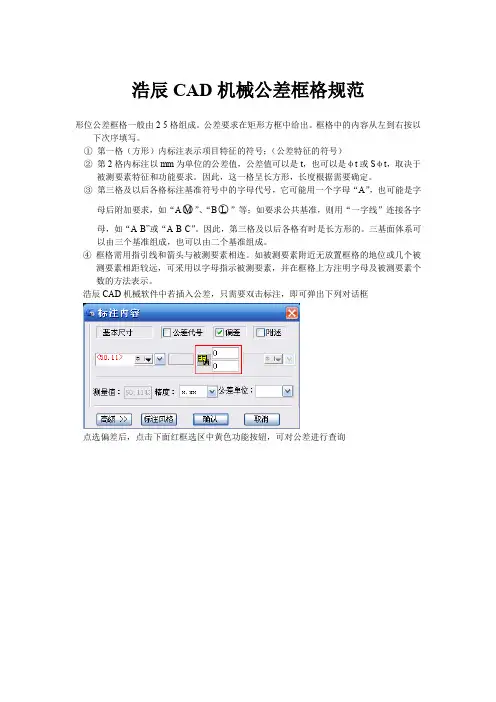

同样的，浩辰软件提供了基础设置，对其本文等一些形位公差元素进行设置。
单击确定，在绘制图形的区域选择形位公差的插入点回车即可！
使用浩辰CAD能快速提高您的绘图效率，便捷、智能、人性化的操作是您的最好选择！
图2。
CAD图纸中的基准符号标注
CAD图纸中的基准符号标注.doc
CAD图纸中的基准符号标注
在CAD图纸中，基准符号标注是非常重要的，它是标识物体
的参考界限和基准范围的标志。
在绘制CAD图纸时，必须对
基准符号标注进行有序规划并严格执行，以确保绘图的精度和准确性。
基准符号标注一般位于特定的区域内，并用特定的符号和标记进行标识。
在CAD制图中，常见的基准符号标注包括了：
1.基准线标注
基准线标注是用于标明物体的基准线的符号。
它通常以实线或虚线的形式出现在CAD图纸中，并且一般是横向或纵向的线。
在使用基准线标注时，必须注意绘图的方向和测量的准确性，以避免错误。
2.尺寸标注
尺寸标注是指标识物体尺寸大小的标志。
它可以是线性标注、角度标注、圆周标注等多种形式。
在使用尺寸标注时，必须先确定正确的尺寸规格，并确保标注的位置与标准位置的距离符合要求。
3.定位符号标注
定位符号标注是用于标明物体定位点的符号。
它一般是用点、十字或者箭头形式标识，通常在图形绘制过程中就已确定了位置。
在使用定位符号标注时，必须确保其位置的准确性，否则可能会引起绘图的偏差。
4.基准设备标志
基准设备标志是用于标明物体基准设备的符号。
它通常是由标识符、基准设备标志、基准线标注、尺寸标注、定位符号标注等各种要素组成。
在使用基准设备标志时，必须先确定基准设备的名称和编号，并确保符号的准确性。
综上所述，CAD图纸中的基准符号标注是非常重要的，它可以为工程设计、制造和质量检验等多个环节提供参考依据。
在使用基准符号标注时，必须注意其规范性和准确性，以确保绘图的有效性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浩辰CAD机械基准符号规范
基准要素用基准符号表示。
基准符号由粗短横线和带字母的圆圈及中间线组成。
基准符号的粗短横线应靠近基准要素但相距1-2mm。
为不致混，一些形位公差常用字母如E、M、L、P、F、R及易与数字相混的字母I、O，不用于基准符号。
①表示基准的字母也应注在公差框格内。
②带有基准字母的短横线应置放于：
a.当基准要素是轮廓线或表面时，在要素的外轮廓上或在它的延长线上（但应与尺寸线明显
的错开）；
b.当基准要素是轴线或中心平面或由带尺寸的要素确定的点时，则基准符号中线与尺
寸线一致.
③任选基准用于不易辨认被测要素和基准要素时。
由于该基准要素同时也可能作为被测
要素，因此将基准的粗短横线改为箭头。
④公共基准要素的标注
公共基准要素是由两个或多个要素组成的基准。
可以由轮廓要素组成，也可以由中心要素组成。
其标注方法是在图样中标注各基准符号，在框格的第三格或以后各格中用一字线将组成公共基准要素的基准字母相连。
需要注意的是，不论几个要素组成公共基准，它只起单个基准的作用。
⑤三基面体系的标注
由三个互相垂直的基准平面组成的基准体系称三基面体系，它的三个平面是确定和测量零件上各要
素几何关系的起点。
在确定三基面体系中的三个基准平面时应有先后顺序。
第一基准平面为主基准，顺次为第二基准平面和第三基准平面。
在图样上标注时，则应在形位公差框格的第三到第五格中依次标注。
基准顺序的确定取决于零件的结构和对基准要素的功能要求。
理论正确尺寸
对于要素的位置度、轮廓度或倾斜度，其尺寸由不带公差的理论正确位置、轮廓或角度确定，这种尺寸称“理论正确尺寸”。
理论正确尺寸应围成框格，零件实际尺寸仅是由在公差框格中位置度、轮廓度或倾斜
度公差来限定。
最大实体要求
最大实体要求用符号○M表示，此符号置于给出的公差值或基准字母的后面，或同时置于两者后面。
最小实体要求
最小实体要求用符号○L表示，此符号置于给出的公差值或基准字母的后面，或同时置于两者后面。
