康明斯伟力 柴油发电机组

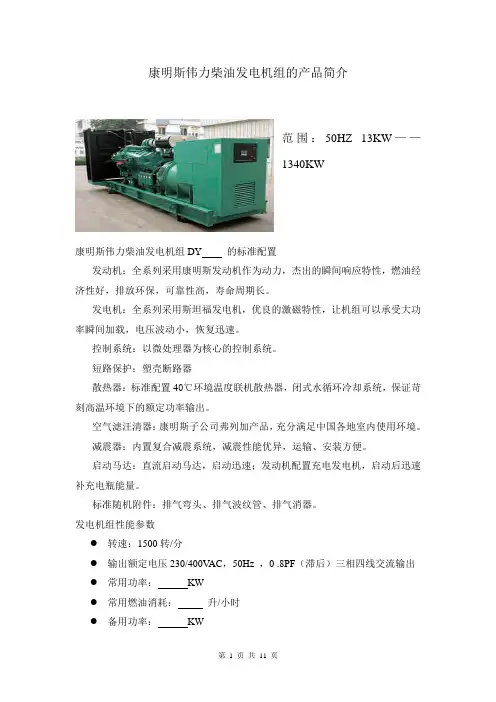

康明斯伟力柴油发电机组50HZ13KW——1340KW的产品简介
康明斯伟力柴油发电机组的产品简介范围：50HZ 13KW——1340KW康明斯伟力柴油发电机组DY 的标准配置发动机：全系列采用康明斯发动机作为动力，杰出的瞬间响应特性，燃油经济性好，排放环保，可靠性高，寿命周期长。
发电机：全系列采用斯坦福发电机，优良的激磁特性，让机组可以承受大功率瞬间加载，电压波动小，恢复迅速。
控制系统：以微处理器为核心的控制系统。
短路保护：塑壳断路器散热器：标准配置40℃环境温度联机散热器，闭式水循环冷却系统，保证苛刻高温环境下的额定功率输出。
空气滤汪清器：康明斯子公司弗列加产品，充分满足中国各地室内使用环境。
减震器：内置复合减震系统，减震性能优异，运输、安装方便。
启动马达：直流启动马达，启动迅速；发动机配置充电发电机，启动后迅速补充电瓶能量。
标准随机附件：排气弯头、排气波纹管、排气消器。
发电机组性能参数●转速：1500转/分●输出额定电压230/400V AC，50Hz ，0 .8PF（滞后）三相四线交流输出●常用功率：KW●常用燃油消耗：升/小时●备用功率：KW●备用燃油消耗：升/小时●频率降≤ 3%●电压调制≤ 3%●稳态频率带≤0.5%●稳态电压偏差≤±1%●瞬态频率偏差≤10%-7%●瞬态电压偏差≤20%-15%●频率恢复时间≤3s●电压恢复时间≤1s（电压±3%）●外型尺寸：××●机组干重： KG1、康明斯发动机特性型号：型式：四冲程，水冷，增压/中冷结构：铸钢曲轴、连杆，铸铁缸体启动： V直流启动马达，A蓄电池充电系统，负极接地，冷态启动电流（CCA）：A（- ℃）燃油过滤系统：高精度纸基过滤器，直流燃油电磁阀机油过滤：高精度纸基润滑油过滤器，带旁通保护冷却系统：内置水循环泵，节温阀提高发动机工作效率。
2、斯坦福发电机特性型号：型式：旋转磁场，单轴承，4极，无刷，防滴漏结构，绝缘等级H级符合GB755、BS5000、IEC34-1等级标准要求。
CUMMINS康明斯系列柴油发电机组参数
销售热线：137********（李辰）华动牌CUMMINS（康明斯）系列柴油发电机组：华东动力CUMMINS（康明斯）系列机组选用康明斯发动机。
华动与康明斯的合作已有近十年的历程，高可靠性，低使用成本的华动康明斯系列机组，赢得了如军队、交通工程系统、工矿企业等行业用户的钟爱。
康明斯公司创建于1919年，总部位于美国印第安纳州哥伦布市。
康明斯公司在全球137个国家和地区拥有680多家分销商，5000多个服务网点遍布世界各地，作为中国发动机行业最大的外国投资者，康明斯在中国拥有重庆康明斯发动机有限公司（生产M、N和K系列柴油机）及东风康明斯发动机有限公司（生产B、C和L系列柴油机）等制造企业，并以康明斯全球统一的质量标准生产。
通过华动及康明斯公司遍布全国的服务网，为用户提供了最快捷的服务保障。
华动牌柴油发电机组发电机采用英国独资无锡新时代斯坦福发电机和华动牌发电机英国独资无锡新时代斯坦福发电机简介：总部设在英国的新时代国际有限公司是世界交流发电机技术先导和首屈一指的生产商，交流4级5KW—3000KW发电机在世界市场上占有30%以上份额，在英国、印度、美国、印度尼西亚及中国的无锡设有生产厂，斯坦福交流发电机是在国际标准ISO9001要求中按多种国际认可标准完成。
斯坦福电机具有以下几点优越性能：1、四级无刷自励式、防滴漏结构（IP22防护等级）。
H级绝缘，为发电机在恶劣环境中运行提供保障。
2、定子是2/3节距绕制，能有效抑制输出电压的波形畸变，及减少磁场发热。
3、转子装配前经过动平衡，完美的阻尼器绕组帮助减少非恒定负荷下的电压偏差和热量。
4、励磁机转子的输出功率通过三相全波桥式整流器输给主机转子，该整流器由一浪涌抑制器保护，以免由诸如短路或者并联时相位失步而引起的冲击造成损坏。
5、自动电压调节器（AVR）具有保护发动机的自动减荷特性，允许一次性向发电机施加全载，稳态电压调整率可实现±0.5或±1%若选择永磁发电机励磁（PMG）系统，发电机具有输高电动机起动能力并对由非线性负载（如可控硅直流发动机、UPS等）产生的主机定子输出电压波形变具有抗扰性。
60kw康明斯柴油发电机组技术参数型号4BTA3.9-G11
60kw东风康明斯柴油发电机组技术参数
机组型号YZ60C生产厂家翼中动力
常用功率（kw）60备用功率（kw）70
额定输出电流（A）108 频率（Hz）50
输出电压（V）400/230转速（rpm）1500
213
功率因数COSΦ=0.8（滞后）机组燃油耗
(g/Kw*h)
相数/线数三相四线噪声（LP7m）95db
外型尺寸（mm）1900*900*1400重量（kg）1040
柴油机品牌东风康明斯发动机有限公司
型号4BTA3.9-G11 冷却启动强制水冷循
中冷方式水中冷启动方式24V直流电启动进气方式涡轮增压、水空中冷气缸数 4
汽缸总排量（L） 3.9供油方式直喷
气缸排列方式直列燃油型号国产0#轻柴油调速方式电子调速机油型号WD/40。
康明斯伟力柴油发电机组操作与保养手册
Air Fuel Control American Petroleum Institute Air Signal Attenuator American Society of Testing and Materials Celsius California Air Resources Board Cubic Inch Displacement Centimeter Control Parts List Centistokes Diesel Coolant Additive Electronic Control Module Emission Control System Environmental Protection Agency Engine Position Sensor Engine Serial Number Fahrenheit Foot Pound Gross Vehicle Weight Mercury Horsepower Water Inch Pound Kilograms Kilometers Kilometers per Liter Kilopascal Liter Meter Millimeter Megapascal Miles Per Hour Miles Per Quart Newton-meter Outer Base Circle Original Equipment Manufacturer Parts Per Million Pounds Per Square Inch Pressure Timing D Injection Pressure Timing Speed Regulater Power Takeoff Revolutions Per Minute Society Of Automotive Engineers Step Timing Control Top Dead Center Variable Speed Vehicle Speed Sensor
100kw康明斯柴油发电机组技术参数型号6BTAA5.9-G2
100kw东风康明斯柴油发电机组技术参数
机组型号YZ100C生产厂家翼中动力
常用功率（kw）100备用功率（kw）120
额定输出电流（A）216 频率（Hz）50
输出电压（V）400/230转速（rpm）1500
功率因数COSΦ=0.8（滞后）机组燃油耗(g/Kw*h)216
相数/线数三相四线噪声（LP7m）95db
外型尺寸（mm）2200*840*1350重量（kg）1260
柴油机品牌东风康明斯发动机有限公司
型号6BTAA5.9-G2 冷却启动强制水冷循
中冷方式水中冷启动方式24V直流电启动进气方式涡轮增压气缸数 6
汽缸总排量（L） 5.9供油方式直喷
气缸排列方式直列燃油型号国产0#轻柴油调速方式电子调速机油型号WD/40
缸径×行程（mm）102*120压缩比17.3:1。
康明斯伟力柴油发电机
日常维护
01
02
03
04
检查燃油和机油
定期检查燃油和机油的油位， 确保油位在正常范围内。
清洁空气滤清器
定期清洁或更换空气滤清器， 以防止灰尘和杂质进入发动机
。
检查冷却液
定期检查冷却液的液位和浓度 ，确保冷却系统正常工作。
启动电池维护
定期检查启动电池的电量和连 接是否良好。
故障排除
发动机启动困难
可能是由于燃油系统、点火系 统或气缸压力等问题引起的，
维护简便
康明斯伟力柴油发电机的设计注重易维护性，减少了维修保养的难 度和工作量，降低了运营成本。
适应性强
康明斯伟力柴油发电机适用于各种恶劣环境和气候条件，能够满足 不同领域和行业的需求。
使用效益优势
1 2
节能环保
康明斯伟力柴油发电机采用高效的燃烧系统和排 放控制技术，能够显著降低油耗和排放，符合节 能环保的要求。
02 技术规格
发动机技术规格
发动机型号
康明斯伟力1500系列
缸径
140毫米
冲程
153毫米
发动机技术规格
排量：14升 压缩比：17:1
最大功率：1200马力
发动机技术规格
最大扭矩
5000牛米
燃油消耗率
200克/千瓦时
排放标准
欧III / IV
发电机技术规格
额定功率：1200千瓦 频率：50赫兹
康明斯伟力柴油发电机的低维护成本和长寿命设计，能够降低运营 成本，提高经济效益。
提升竞争力
使用康明斯伟力柴油发电机能够提升企业的竞争力，特别是在电力需 求较大的行业和领域中，能够更好地满足客户需求，赢得市场份额。
05 客户案例
120kw康明斯柴油发电机组技术参数型号6BTAA5.9-G12
120kw东风康明斯柴油发电机组技术参数
机组型号YZ120C生产厂家翼中动力
常用功率（kw）120备用功率（kw）140
额定输出电流（A）216 频率（Hz）50
输出电压（V）400/230转速（rpm）1500
功率因数COSΦ=0.8（滞后）机组燃油耗(g/Kw*h)216
相数/线数三相四线噪声（LP7m）95db
外型尺寸（mm）2350*1000*1400重量（kg）1260
柴油机品牌东风康明斯发动机有限公司
型号6BTAA5.9-G12 冷却启动强制水冷循
中冷方式水中冷启动方式24V直流电启动进气方式涡轮增压&空空中冷气缸数 6
汽缸总排量（L） 5.9供油方式直喷
气缸排列方式直列燃油型号国产0#轻柴油调速方式电子调速机油型号WD/40
缸径×行程（mm）102*120压缩比17.3:1。
300kw康明斯柴油发电机组技术参数型号6ZTAA13-G3
300kw东风康明斯柴油发电机组技术参数
机组型号YZ300C生产厂家翼中动力
常用功率（kw）300备用功率（kw）340
额定输出电流（A）540 频率（Hz）50
输出电压（V）400/230转速（rpm）1500
功率因数COSΦ=0.8（滞后）机组燃油耗(g/Kw*h)197
相数/线数三相四线噪声（LP7m）95db
外型尺寸（mm）3300*1500*1700重量（kg）3200
柴油机品牌东风康明斯发动机有限公司
型号6ZTAA13-G3 冷却启动强制水冷循环中冷方式水中冷启动方式24V直流电启动进气方式涡轮增压、空空中冷气缸数 6
汽缸总排量（L）8.3供油方式直喷
气缸排列方式直列燃油型号国产0#轻柴油调速方式电子调速机油型号WD/40
缸径×行程（mm）130*163压缩比15：1。
康明斯系列发电机组技术参数
康明斯系列发电机组技术参数
1.输出功率：
2.额定电压和额定频率：
康明斯发电机组通常具有多种电压和频率选择，以满足不同国家或地区的需求。
常见的额定电压有220V、380V、400V、415V等，额定频率有50Hz和60Hz两种。
3.燃料类型：
4.运行方式：
5.效率和燃料消耗：
康明斯发电机组以其高效率和低燃料消耗而闻名。
这种高效率可以最大程度上减少能源浪费，并降低用户的运行成本。
6.排放标准：
康明斯发电机组符合最新的排放标准要求，包括国际和国家的排放标准。
康明斯发电机组采用的先进技术和设备可以降低废气排放，减少对环境的影响。
7.噪音水平：
8.控制系统：
康明斯发电机组配备先进的控制系统，可以实时监测和控制发电机组的运行状态。
这些控制系统通常具有多种保护功能，可以确保发电机组的安全和稳定运行。
9.维护和保养：
康明斯发电机组通常具有良好的维护和保养性能。
这使用户能够轻松访问和维护发电机组的各个部件，并及时进行必要的保养和维修。
10.可定制性：
综上所述，康明斯系列发电机组以其高效、可靠、低噪音和低排放等优点在市场上受到广泛的欢迎。
用户在选择时应根据实际需求，综合考虑各种技术参数，并选择合适的发电机组。
康明斯伟力柴油发电机_图文_图文
发电机组结构及基本原理
康明斯/伟力柴油发电机
柴油发电机组由柴油机、发电机、控制系统三大部分及其他辅助设备组成
康明斯/伟力柴油发电机
一、柴油发电机工作原理
简而言之，就是柴油机驱动发电机运转。
在汽缸内，经过空气滤清器过滤后的洁净空气与喷油嘴喷射出的高压
雾化柴油 充分混合，在活塞上行的挤压下，体积缩小，温度迅速升高，
1、将充电机断电 2、做好安全措施 3、将蓄电池负极一端接线拆除。（操作中注意安全措施）
康明斯/伟力柴油发电机
十四、柴油发动机维护保养：
结合宝鸡站设备维护保养大表进行维护：
3、控制系统 控制系统作用：柴油发电机组工作过程的监示和控制，包括柴油机工
作参数的测量显示、发电机电量测量显示、发电机输出主回路控制、柴油 机、发电机保护及发电组过程控制。 按结构分：（a） 一体化控制箱（b） 分体控制屏 按功能分：(a)手动型(b)自动化型(c)并联型
二、部件介绍
康明斯/伟力柴油发电机
柴油发电机操作前的检查和准备：
在手动起机或把机组放在自动起动前，应作以下工作： 控制屏各项参数检查。 发电机组的接地检查。 机油油位检查，油位应在油尺的高低标记线之间。 散热水箱水位应符合要求，水箱水位低则添加冷却水。 通风散热检查。确保机房进出风畅通无阻，进出通风量符合机组冷却要求。 排气管检查。波纹管没有弯曲变形，排气管无泄漏，排气畅通。 燃油管路、油箱检查。燃料油注油阀关闭，燃油管路畅通，油箱液位在规定的范围内。 电池检查。电池电压符合机组起动要求，不能低于24V，充电机工作正常。 检查所有连接管件紧固无渗漏；传动皮带、风扇等传动部件的护盖是否盖好。
350kw康明斯柴油发电机组技术参数型号QSZ13-G2
350kw东风康明斯柴油发电机组技术参数
机组型号YZ350C生产厂家翼中动力
常用功率（kw）350备用功率（kw）400
额定输出电流（A）630 频率（Hz）50
输出电压（V）400/230转速（rpm）1500
功率因数COSΦ=0.8（滞后）机组燃油耗(g/Kw*h)212
相数/线数三相四线噪声（LP7m）95db
外型尺寸（mm）3150*1040*1800重量（kg）3200
柴油机品牌东风康明斯发动机有限公司
型号QSZ13-G2 冷却启动强制水冷循环中冷方式水中冷启动方式24V直流电启动进气方式涡轮增压、空空中冷气缸数 6
汽缸总排量（L）13供油方式直喷
气缸排列方式直列燃油型号国产0#轻柴油调速方式电喷高压共轨机油型号WD/40
缸径×行程（mm）130*163压缩比17：1。
康明斯500KW柴油发电机组型号KTAA19G6A技术规格参数资料
重庆康明斯500KW柴油发电机组技术规格参数资料翼中电站康明斯500KW柴油发电机组主要电气性能指标：
翼中电站康明斯500KW柴油发电机组说明：
1.翼中电站常规机组指电压400V，频率50Hz，保护型机组。
2.上述机组可根据用户需要，做成保护型手动并车、自动并车、自启动、自启动自切换等功能。
翼中电站康明斯系列柴油发电机组
翼中电站系列机组采用翼中康明斯系列电站柴油机作为动力，选配马拉松或麦格特系列无刷励磁发电机及控制屏组成。
机组具有调压精度高、动态性能好、电压波形畸变小、效率高、工作可靠、使用寿命长、经济性能好等特点。
有可并联、并网的产品，若有要求也可制成自启动或自启动自切换机组。
质量保证：所提供的翼中电站柴油发电机组是能严格按照柴油机的国际质量标准ISO8528（国标GB2820-97）进行生产和检测的厂家之一，翼中电站机组产品均已通过ISO9001国际质量体系认证，翼中电站机组平均无故障工作时间均超过2000小时，可确保满足客户的各种使用要求。
保修期：翼中电站柴油发电机组自交货之日起计算，一年或1000工作小时（以先到为准），一切因产品本身质量问题或原材料选用不当而致的机组故障，均由翼中电站负责。
美国康明斯500KW柴油发电机组主要技术数据
*以上参数仅供参考，如有更改恕不另行通知。
所有权归上海翼中电站。
康明斯500KW柴油发电机组型号KTAA19-G6A技术规格参数资料
重庆康明斯500KW柴油发电机组技术规格参数资料翼中电站康明斯500KW柴油发电机组主要电气性能指标：电压（Voltage）频率（Frequency）稳态偏差% 瞬态偏差%调制%恢复时间s频率降%稳态频率带%瞬态偏差恢复时间s≤±2.5 -20～+25 0.3 ≤6 ≤5 ≤1.5 -10～+12 ≤5电压调节范围（Voltage Range）:空载电压整定范围为95%~105%额定电压翼中电站康明斯500KW柴油发电机组说明：1.翼中电站常规机组指电压400V，频率50Hz，保护型机组。
2.上述机组可根据用户需要，做成保护型手动并车、自动并车、自启动、自启动自切换等功能。
翼中电站康明斯系列柴油发电机组翼中电站系列机组采用翼中康明斯系列电站柴油机作为动力，选配马拉松或麦格特系列无刷励磁发电机及控制屏组成。
机组具有调压精度高、动态性能好、电压波形畸变小、效率高、工作可靠、使用寿命长、经济性能好等特点。
有可并联、并网的产品，若有要求也可制成自启动或自启动自切换机组。
质量保证：所提供的翼中电站柴油发电机组是能严格按照柴油机的国际质量标准ISO8528（国标GB2820-97）进行生产和检测的厂家之一，翼中电站机组产品均已通过ISO9001国际质量体系认证，翼中电站机组平均无故障工作时间均超过2000小时，可确保满足客户的各种使用要求。
保修期：翼中电站柴油发电机组自交货之日起计算，一年或1000工作小时（以先到为准），一切因产品本身质量问题或原材料选用不当而致的机组故障，均由翼中电站负责。
美国康明斯500KW柴油发电机组主要技术数据*以上参数仅供参考，如有更改恕不另行通知。
所有权归上海翼中电站。
450KW东风康明斯柴油发电机组技术规格参数
由于产品质量问题实行免费维修或换件，终身有偿服务！
（易损件、常用件、人为损坏、疏忽保养等均不在保修范围内）
如因原厂调整则以原厂保固条例执行！
执行标准：
质量管理体系ISO9001
行业执行标准GB/T2820.1997
配送方式：
上门自提、专车送货、汽车配载等
自选配件（费用另计）： Ø机油、柴油、水套、防冷凝加热器
Ø分体式日用燃油箱、一体式底座燃油箱
Ø电瓶浮充电器
Ø防雨型机组（箱柜）
Ø自保护、自启动机组控制屏
Ø静音型机组（箱柜）
Ø带“三遥”功能机组控制屏
Ø移动拖车型电站（箱柜拖车）
ØATS自动负载转换屏
Ø静音型移动电站（箱柜拖车）
保修期：
（国内）机组调试验收合格后的12个月或累计运行1000小时；以先到期为准。
噪声（LP1m）：100dB（A）
外形尺寸（mm）： 3100*1250*1800
重
量：3100KG
柴油机技术参数： 品牌：康明斯 型 号：QSZ13-G3 功 率：495KW 气缸数：6/直列型 排气量：13L 启动方式：DC24V电启动
冷却方式：封闭式水循环冷却 类 型： 四冲程，废气涡轮增压，直接喷射压燃式 润滑油容量：28L 调速方式：电子调速 缸径*行程：130mm*163mm 转 速：1500rpm
电压稳定时间： ≤1.5sec
额定频率/转速：50Hz/1500rpm
稳态频率调整率： ≤±2%
启动控制方式：电启动
瞬态频率调整率： ≤±5%
满载燃油耗量：201g/kw/h
频率稳定时间：≤ 3sec
燃油牌号：（标准）0#轻柴油（常温）
频率波动率（%）：≤±0.5%
康明斯柴油发电机组技术参数
康明斯柴油发电机组技术参数
1.发电机组类型：康明斯柴油发电机组可以根据不同的应用场景和需求，分为蓄电池启动型和自动启动型两种类型。
蓄电池启动型适用于应急备用电源或辅助电源，而自动启动型则适用于自动化程度较高的场景。
2.功率范围：康明斯柴油发电机组的功率范围广泛，可根据用户需求选择不同的机型。
通常的功率范围在10千瓦至3000千瓦之间，以满足不同规模的用电需求。
3.输出电压：康明斯柴油发电机组的输出电压可根据用户需要设定。
常见的输出电压有220V、380V和400V等，可以适应不同国家和地区的电网标准。
4.频率：康明斯柴油发电机组的频率通常为50Hz或60Hz。
50Hz的发电机组适用于大部分国家和地区，而60Hz的发电机组主要应用于美国、加拿大等地。
5.柴油机型号：康明斯柴油发电机组采用的柴油机型号有很多种，其中较常见的有康明斯N系列和康明斯K系列。
这些柴油机具有低噪音、低排放、高效率等特点，可可靠地输出稳定的功率。
6.燃油消耗率：康明斯柴油发电机组的燃油消耗率较低，能够提供长时间的稳定供电。
一般情况下，燃油消耗率在190-215克/千瓦时之间。
8.控制系统：康明斯柴油发电机组配备了先进的数字控制系统，能够实现对发电机组的智能监测和远程操作。
这些控制系统具有用户友好的界面，可以实时监测和调整发电机组的运行状态。
以上是康明斯柴油发电机组的一些常见技术参数。
通过了解这些参数，用户可以选择适合自己需求的发电机组，并合理利用发电机组提供可靠稳
定的电力供应。
200kw康明斯柴油发电机组技术参数型号6LTAA8.9-G2
200kw东风康明斯柴油发电机组技术参数
机组型号YZ200C生产厂家翼中动力
常用功率（kw）200备用功率（kw）220
额定输出电流（A）360 频率（Hz）50
输出电压（V）400/230转速（rpm）1500
功率因数COSΦ=0.8（滞后）机组燃油耗(g/Kw*h)197
相数/线数三相四线噪声（LP7m）95db
外型尺寸（mm）2600*970*1400重量（kg）1700
柴油机品牌东风康明斯发动机有限公司
型号6LTAA8.9-G2 冷却启动强制水冷循环中冷方式水中冷启动方式24V直流电启动进气方式涡轮增压&空空中冷气缸数 6
汽缸总排量（L）8.9供油方式直喷
气缸排列方式直列燃油型号国产0#轻柴油调速方式电子调速机油型号WD/40
缸径×行程（mm）114*145压缩比16.6:1。
康明斯发电机技术参数
康明斯发电机技术参数
康明斯（Cummins）是一家世界知名的发动机制造商，其发电机技术
参数包括功率、燃料消耗、噪音、排放和可靠性等方面。
1.功率：康明斯发电机系列涵盖从15kVA到3750kVA的功率范围，满
足不同领域和行业的需求。
其发电机能够提供可靠的电力输出，适用于住宅、商业和工业用途。
2.燃料消耗：康明斯发电机采用先进的燃料系统设计，能够实现高效
率的燃烧和低能耗。
通过优化燃料喷射和燃烧过程，减少了燃料消耗，并
提高了发电机的经济性。
3.噪音：康明斯发电机采用先进的降噪技术，能够降低发电机的噪音
水平，确保噪音在合理范围内。
其低噪音设计可以减少对周围环境和人员
的干扰，使得发电机更加适用于噪音敏感的应用领域。
4.排放：康明斯发电机符合国际排放标准，使用先进的排放控制技术，能够减少有害气体的排放。
康明斯发电机的排放系统经过严格的测试和验证，能够保证排放控制的效果，并符合环保要求。
5.可靠性：康明斯发电机以其卓越的可靠性和耐久性而著名。
其发电
机采用优质材料和先进的生产工艺，经过严格的质量控制，保证了发电机
的高品质和稳定性。
康明斯发电机还具有自动故障检测和保护系统，能够
及时发现和排除故障，确保发电机的可靠运行。
总之，康明斯发电机技术参数包括功率、燃料消耗、噪音、排放和可
靠性等方面。
康明斯发电机以其先进的技术和高品质而闻名于世，适用于
各种应用场景，为用户提供可靠的电力供应。
柴油发电机-康明斯PPT课件
某偏远地区的通讯基站，由于地理位置偏远，电力供应困难，采用康明斯柴油 发电机作为备用电源，保证了通讯基站的正常运营。
康明斯柴油发电机的实际应用效果
稳定性提升
康明斯柴油发电机为许多企业和机构 提供了稳定的电力供应，避免了因断 电或电源不稳定造成的生产损失或设 备损坏。
经济效益显著
环境友好
康明斯柴油发电机的低噪音和环保设 计，使得其在运行过程中对环境的影 响降至最低。
机油和滤清器的质量对柴油发电机的 运行有很大的影响，需要定期更换， 以保证正常运行。
定期调整和校准
定期调整和校准柴油发电机的各项参 数，保证正常运行和输出电能的稳定 性。
03
康明斯柴油发电机的优势与案例分析
康明斯柴油发电机的优势
高效能
康明斯柴油发电机采用先进的 涡轮增压技术，能够提高燃油
利用率，降低运行成本。
低噪音
康明斯柴油发电机采用了噪音控制技术，能够降低运行时的噪音，减 少对周围环境的影响。
康明斯柴油发电机的维护与保养
定期检查
定期检查柴油发电机各部件的磨损和 损坏情况，及时更换磨损和损坏的部 件，保证正常运行。
清洁保养
定期清洁和保养柴油发电机表面和内 部部件，保持清洁和良好的润滑状态。
定期更换机油和滤清器
可靠性高
康明斯柴油发电机经过严格的 质量控制和耐久性测试，能够 在各种恶劣环境下稳定运行。
维护简便
康明斯柴油发电机的设计和制造考 虑了维护需求，采用模块化设计， 使得维护和修理更加方便快捷。
低噪音
康明斯柴油发电机采用低噪音 设计，减少了对周围环境的噪
音污染。
康明斯柴油发电机的案例分析
案例一
某大型工厂由于电力供应不稳定，经常出现断电情况，导致生产线的停顿。采 用康明斯柴油发电机后，有效解决了电力供应问题，保证了生产线的稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用功率
常用功率适用于输出变化的负载，并且每年的运转时间没有限制的场合，有10%的过载能力， 但是每运行12小时只允许1小时，满足ISO8528-1的要求。 备用功率 备用功率适用于在主电源失效期间提供应急电源，机组在这个功率下没有过载能力。
在市电很不可靠，频繁停电或停电时间很长的场合，如果每年运转时间会超过200小时，应该使用常用功率。 备用功率只能应急或作为常用电源的备用电源使用。
发电机规格
类型 无刷，单轴承，旋转磁场
H级绝缘 IC 01 型冷却系统 全连接阻尼绕组 交流励磁机和旋转整流单元 定子绕组整体真空压力浸漆处理 转子采用热带绝缘漆和防酸的聚酯树脂 浸渍处理
转子动平衡试验满足BS5625 2.5级 免维护密封轴承 楔形槽支撑层绕技术
励磁机 励磁机绕组经过防潮、防油和防酸聚酯清漆 三重处理，防沾挂漆覆盖
发动机和发电机采用康明斯绿色 机组包装使用塑料包装膜 操作保养手册
发动机规格
6CTAA8.3G2 直列、直喷6缸柴油发动机
类型 水冷、四冲程、涡轮增压、空空中冷
结构 每缸2个气阀 铸铁缸体，锻钢曲轴和连杆
启动 12V直流启动马达 37A蓄电池充电系统，负极接地 最小启动电流625 A (0°C)
燃油系统 12V 燃油切断阀，断电停机 双层柔性燃油管路和接头
6 直列 EFC 电子调速器 涡轮增压、空空中冷 114 x 135 16.8:1 8.3 625 ( 0 °C) 231
转速 发电机电压调整率 燃油消耗（备用） 润滑油系统油量 底部油箱容量 冷却液容量 排气温度（备用） 排气流量（备用) 排气背压最大允许值 散热器冷却空气量(备用) 燃烧空气量（备用） 最小进风面积 最小排风面积 排风背压 机组散热
满足标准
GB/T2820 ISO8528 ISO 3046 GB755 BS4999/5000 pt 99 VDE 0530, UTE5100, NEMA MG1-22, CEMA, IEC 34, CSA A22.2, AS1359, BSS 5514, ISO 3046 , ISO 8528
发电机组选项
康明斯伟力
发电机组标准功能
康明斯水冷柴油发动机 机油滤清器,燃油滤清器,机油放油阀 24V直流电启动马达和充电发电机 电子调速器 标准空气滤清器 40℃ 环境温度发动机驱动风扇及散热器 无刷励磁同步发电机 单轴承发电机，H级，IP22 标准电压 400/230 V, 频率 50 Hz 励磁电压调整和转矩匹配 PCC1301控制器 发电机出口断路器 带底部油箱的钢结构底盘 内置减振器 散装工业级消声器及安装附件 随机工具
滤清器 空滤器采用干式滤芯，配有阻力指示器 旋装式全流和旁路机油滤清器，纸质滤芯 旋装式燃油滤清器，纸质滤芯
冷却 40°C 标准散热器 放水阀
发电机组性能
电压调整 稳态电压调整率在下列条件下稳定在±1.0%. 功率因数在0.8~ 1.0之间 从空载到满载 从冷态到热态 发动机波动不超过4.0%
频率调节 装有电子调速器的机组在整个功率区域 可以实现同步速度调整
输出绕组采用2/3节距绕组，有效改善谐波特 性和并联功能
发动机与发电机配装紧凑，对中精确
柴油发电机组 DY200C
50Hz 400/230V 备用功率200kW
控制器
PCC1301是以微处理器为基础的集成控制系统 为发电机组提供了方便简洁的人机界面， 实现数字式电压调节、数字式转速调节 自动起机、停机控制，紧急停机 故障停机保护和报警显示 发电机组运行参数显示和硬件参数显示 故障信息记录 提供RS485通讯接口，使用Modbus协议 通过InPower 软件进行参数调整
技术数据
机组型号 输出额定电压 备用功率 常用功率 发动机制造商 发动机型号 缸数 发动机气缸排列方式 标准调速器 进气方式 缸径和冲程 压缩比 排气量 冷态启动电流 发动机净输出—备用
V kW/kVA kW/kVA
mm x mm 升
CCA kW
DY200C 400/230 200 / 250 182 / 227 康明斯 6CTAA8.3G2
开式底座 电池充电器 5A 电池充电器 10A 控制屏加热器 冷却液加热器 出厂特殊试验
输出电压 440/254V 415/240V 400/230V 380/220V
型号数据改变，恕不另行通知
型号 DY200C
备用
kWe
kVA
200
250
常用
kWe
kVA
182
227
02/2008 DY-200C
柴油发电机组 DY200C
型号 DY200C
发动机 6CTAA8.3G2
外形尺寸（mm）
L
W
H
2727
1151
1675
机组干重 (kg)
2110
康明斯电力 中国北京经济技术开发区万源街8号 邮编：100176 电话：86-10-6788-2258 传真：86-10-6788-2285 网址： 电子邮箱：eastasia.cumminspower@
发动机输出功率折损
1000米以上，每300米功率折损 4%
40°C以上，每10°C功率折损6%
转/分
升/小时 升 升 升
℃
升/秒 kPa
升/秒 升/秒
m2 m2 Pa kW
1500 ±1.0%
53 23.8 350 48 565 681 10.2 5430 255 1.4 0.93 125 26
外形尺寸和重量
型号数据改变，恕不另行通知
如需更详细资料，请向当地代理商垂询
02/2008 DY-一个稳定负荷下 频率变化不超过平均值的±0.5%
波形 开路谐波畸变小于 1.5% 三相负载平衡时谐波畸变小于5%
电话干扰 电话干扰因数(TIF) 小于 50. 电话谐波因数(THF)小于2%.
发电机温升 H级绝缘,允许125°C温升
无线电干扰 满足BS800和VDE 的G、N级
