铝合金的微观组织(金相分析)
铝合金时效实验报告(3篇)
第1篇一、实验目的本次实验旨在研究铝合金时效处理对材料性能的影响，通过对比不同时效条件下的硬度、强度和耐腐蚀性能，分析时效处理对铝合金性能的优化效果。
二、实验材料与方法1. 实验材料：选用某型号铝合金板材，尺寸为100mm×100mm×10mm。
2. 实验方法：- 时效处理：将铝合金板材分别进行以下时效处理：- 人工时效：将板材加热至180℃，保温2小时，自然冷却至室温；- 自然时效：将板材在室温下放置，自然时效30天；- 低温时效：将板材加热至-20℃，保温2小时，自然冷却至室温。
- 性能测试：- 硬度测试：采用维氏硬度计测试板材的维氏硬度；- 强度测试：采用万能试验机测试板材的拉伸强度和屈服强度；- 耐腐蚀性能测试：采用盐雾试验箱测试板材的耐腐蚀性能。
三、实验结果与分析1. 时效处理对硬度的影响：- 人工时效处理后的板材硬度最高，维氏硬度为300HV；- 自然时效处理后的板材硬度次之，维氏硬度为280HV；- 低温时效处理后的板材硬度最低，维氏硬度为260HV。
2. 时效处理对强度的影响：- 人工时效处理后的板材拉伸强度最高，达到400MPa；- 自然时效处理后的板材拉伸强度次之，达到380MPa；- 低温时效处理后的板材拉伸强度最低，达到360MPa。
3. 时效处理对耐腐蚀性能的影响：- 人工时效处理后的板材耐腐蚀性能最佳，盐雾试验后无腐蚀现象；- 自然时效处理后的板材耐腐蚀性能次之，盐雾试验后出现轻微腐蚀；- 低温时效处理后的板材耐腐蚀性能最差，盐雾试验后出现严重腐蚀。
四、实验结论1. 时效处理对铝合金的硬度、强度和耐腐蚀性能均有显著影响。
2. 人工时效处理能够有效提高铝合金的硬度、强度和耐腐蚀性能；3. 自然时效处理对铝合金的性能提升效果较好，但不如人工时效处理；4. 低温时效处理对铝合金的性能提升效果较差，且耐腐蚀性能最差。
五、实验建议1. 在实际生产中，应根据铝合金的使用要求选择合适的时效处理方法；2. 对于要求高硬度和强度的铝合金制品，建议采用人工时效处理；3. 对于要求良好耐腐蚀性能的铝合金制品，建议采用自然时效处理；4. 对于要求兼顾性能和成本的铝合金制品，建议采用低温时效处理。
基于钛合金和铝合金的金相实验

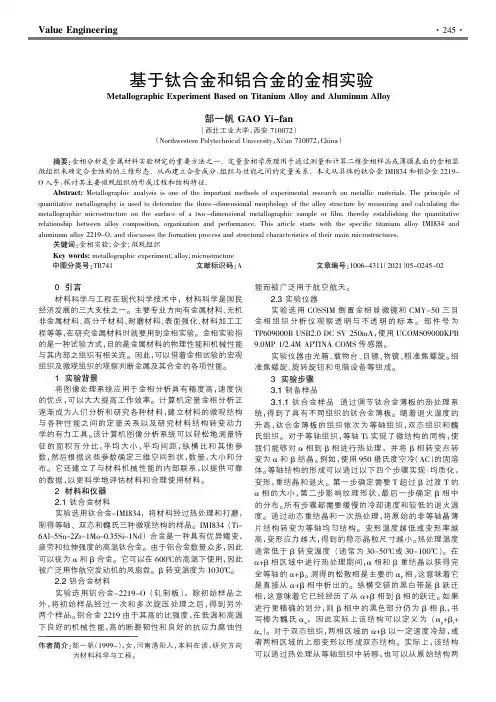

Value Engineering0引言材料科学与工程在现代科学技术中，材料科学是国民经济发展的三大支柱之一。
主要专业方向有金属材料、无机非金属材料、高分子材料、耐磨材料、表面强化、材料加工工程等等，在研究金属材料时就要用到金相实验。
金相实验指的是一种试验方式，目的是金属材料的物理性能和机械性能与其内部之组织有相关连。
因此，可以借着金相试验的宏观组织及微观组织的观察判断金属及其合金的各项性能。
1实验背景将图像处理系统应用于金相分析具有精度高，速度快的优点，可以大大提高工作效率。
计算机定量金相分析正逐渐成为人们分析和研究各种材料，建立材料的微观结构与各种性能之间的定量关系以及研究材料结构转变动力学的有力工具。
该计算机图像分析系统可以轻松地测量特征的面积百分比，平均大小，平均间距，纵横比和其他参数，然后根据这些参数确定三维空间形状，数量，大小和分布。
它还建立了与材料机械性能的内部联系，以提供可靠的数据，以更科学地评估材料和合理使用材料。
2材料和仪器2.1钛合金材料实验选用钛合金-IMI834，将材料经过热处理和打磨，制得等轴、双态和魏氏三种微观结构的样品。
IMI834（Ti-6Al-5Sn-2Zr-1Mo-0.35Si-1Nd ）合金是一种具有优异蠕变，疲劳和拉伸强度的高温钛合金。
由于铝合金数量众多，因此可以视为α和β合金。
它可以在600℃的高温下使用，因此被广泛用作航空发动机的风扇盘。
β转变温度为1030℃。
2.2铝合金材料实验选用铝合金-2219-O （轧制板），除初始样品之外，将初始样品经过一次和多次旋压处理之后，得到另外两个样品。
铝合金2219由于其高的比强度，在低温和高温下良好的机械性能，高的断裂韧性和良好的抗应力腐蚀性能而被广泛用于航空航天。
2.3实验仪器实验选用COSSIM 倒置金相显微镜和CMY-50三目金相组织分析仪观察透明与不透明的标本。
部件号为TP609000B USB2.0DC SV 250mA ，使用UCOMS09000KPB 9.0MP 1/2.4M APTINA COMS 传感器。
A356铝合金显微组织及断口分析
目录1 绪论 (1)1.1断口分析的意义 (1)1.2 对显微组织及断口缺陷的理论分析 (1)1.3研究方法和实验设计 (3)1.4预期结果和意义 (3)2 实验过程 (4)2.1 生产工艺 (4)2．1.1 加料 (4)2.1.2 精炼 (4)2.1．3 保温、扒渣和放料 (5)2.1. 4 单线除气和单线过滤 (5)2.1. 5连铸 (6)2.2 实验过程 (6)2.2. 1 试样的选取 (6)2.2.2 金相试样的制取 (8)2.2.3 用显微镜观察 (9)2.3 观察方法 (10)2.3.1显微组织的观察 (10)2.3.2 对断口形貌的观察 (11)3 实验结果及分析 (11)3.1对所取K模试样的观察 (11)3.2 金相试样的观察及分析 (12)3.2.1 对显微组织的观察 (12)3.2.2 断口缺陷 (15)结论 (23)致谢 (24)参考文献 (25)附录 (27)1 绪论1.1断口分析的意义随着现代科技的发展以及现代工业的需求，作为21世纪三大支柱产业的材料科学正朝着高比强度，高强高韧等综合性能等方向发展。
长久以来，铸造铝合金以其价廉、质轻、性能可靠等因素在工业应用中获得了较大的发展。
尤其随着近年来对轨道交通材料轻量化的要求日益迫切[1]，作为铸造铝合金中应用最广的A356铝合金具有铸造流动性好、气密性好、收缩率小和热裂倾向小，经过变质和热处理后，具有良好的力学性能、物理性能、耐腐蚀性能和较好的机械加工性能[2-3]，与钢轮毂相比，铝合金轮毂具有质量轻、安全、舒适、节能等，在汽车和航空工业上得到了日益广泛的应用[4]。
然而，由于其凝固收缩，同时在熔融状态下很容易溶入氢，因此铸造铝合金不可避免地包含一定数量的缺陷，比如空隙、氧化物、孔洞和非金属夹杂物等[5-7]。
这些缺陷对构件的力学性能影响较大，如含1%体积分数的空隙将导致其疲劳50%，疲劳极限降20%[8-9]。
所以研究构件中缺陷的性质、数量、尺寸和分布位置对力学性能的影响具有重要意义[10]。
7xxx铝合金的微观组织(金相分析)
a)未浸蚀 b)晶界浸蚀 c)晶粒浸蚀
2. 1 多相合金的浸蚀
多相合金的浸蚀，除了有 单相合金反应特征外，由 于组织中有明显的相组成 物，电位差距较大，发生 相之间的电化学腐蚀，其 中一相被溶去一薄层，而 相界被浸蚀较深呈现凹坑， 结果在相与相界间相与相 间出现凹坑，从而显示出 相或组织
不同放大倍数下的珠光体 a)高倍 b)中倍 c)低倍
合金成分设计
熔炼、铸造
均匀化处理
热加工（轧制、挤 压、锻造）
微观组织检测
固溶 + 时效
性能测试
机理研究
3. 7xxx铝合金的微观组织（金相分析） 3. 1 铸锭的金相分析
7136铝合金铸态金相组织照片 （1）晶界存在较多非平衡结晶相 （2）晶界较粗、弯曲（铸造缺陷多） （3）存在过饱和固溶体（冷却速度快） （4）存在成分偏析现象（晶粒内部有枝晶）
BSE分析：
再结晶晶粒 ：内部均匀 未再结晶晶粒：内部不均匀
EBSD分析（晶界图）：
EBSD 再结晶：晶粒内部无小角度晶界 未再结晶: 晶粒内部有小角度晶界
3. 5.1 轧制变形铝合金的微观组织（典型组织）
等轴晶粒沿轧制方
向被拉长为纤维组
织
未溶相沿轧制方向 呈链状排列
7B50铝合金轧制变形态金相组织图 a）80% b）90% c）95% d）图b局部放大
常用的金相பைடு நூலகம்示方法
1. 光学法
把金相试样放在反射光中，把 肉眼无法分辨的光学信息转化 为可变衬度的方法。如偏振状 态与位向差异，试样不经过其
他显示方法，只利用显微镜上
铝合金铸锭（未腐蚀） 组成相与基体对入射 光的反射能差异大 的特殊附件来实现的
2. 化学浸蚀法
铝铜合金金相显微组织分析
铝铜合金金相显微组织分析铝铜合金是世界上最常用的金属合金，由于其优良的力学性能和良好的加工性能，在建筑、制造、交通等各个领域得到了广泛的应用。
但是，为了获得良好的性能，在开发铝铜合金时，必须综合考虑多种因素，包括其微观组织、晶粒尺寸、均匀度和含量等。
从金相显微镜的角度来看，金相显微组织分析可以更全面地了解铝铜合金的组织结构和性能特征，从而更好地实现性能的优化和改进。
铝铜合金金相显微组织分析主要可以从两个相关性方面进行。
首先，金相显微镜可以观察到合金中细小晶粒的形状、尺寸和分布情况，以及合金组织中相互关系的特征。
其次，金相显微镜可以准确地分析铝铜合金中基体和夹杂物之间的相互作用，揭示合金中基体、析出物、熔合现象以及其他特殊组织成分的聚集状态和分布规律。
进行金相显微组织分析前，需要准备具有良好的外观性质的铝铜合金，以确保技术结果的准确性。
通常，需要对样品进行热处理，以消除机械冲击、疲劳和拉伸等影响，从而有效地稳定晶界和含量，使分析结果更准确。
其次，样品需要进行锉削，以消除表面的划痕和污染，使表面的晶界更加明晰和更加自然。
此外，金相显微镜分析一般采用原子比色分析技术，通过观察晶界的颜色差异，从而准确地识别和分析基体与夹杂物之间的特征和分布规律。
铝铜合金金相显微组织分析技术的准确性和可靠性决定了铝铜合金加工工艺的发展，同样也直接影响着性能的优化和改进。
因此，在实际应用中，金相显微组织分析无论对于对新型铝铜合金的开发和改进，以及对现有材料应用的改进都是至关重要的。
综上所述，金相显微组织分析可以更准确地解释铝铜合金的组织结构，揭示其微观组织的特性和分布规律，提高合金的性能，并有效地指导铝铜合金的开发和应用。
因此，金相显微组织分析一直是铝铜合金加工的重要技术，也是未来铝铜合金加工产业发展的核心能力。
金相显微组织下的一些缺陷及图片说明

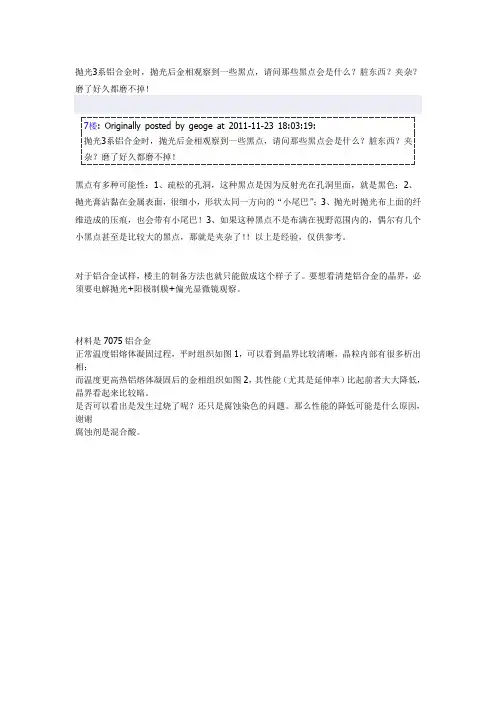

抛光3系铝合金时，抛光后金相观察到一些黑点，请问那些黑点会是什么？脏东西？夹杂？ 磨了好久都磨不掉！7楼: Originally posted by geoge at 2011-11-23 18:03:19: 抛光3系铝合金时，抛光后金相观察到一些黑点，请问那些黑点会是什么？脏东西？夹 杂？磨了好久都磨不掉！ 黑点有多种可能性：1、疏松的孔洞，这种黑点是因为反射光在孔洞里面，就是黑色；2、 抛光膏沾黏在金属表面，很细小，形状太同一方向的“小尾巴” ；3、抛光时抛光布上面的纤 维造成的压痕，也会带有小尾巴！3、如果这种黑点不是布满在视野范围内的，偶尔有几个 小黑点甚至是比较大的黑点，那就是夹杂了！ ！以上是经验，仅供参考。
对于铝合金试样，楼主的制备方法也就只能做成这个样子了。
要想看清楚铝合金的晶界，必 须要电解抛光+阳极制膜+偏光显微镜观察。
材料是 7075 铝合金 正常温度铝熔体凝固过程，平时组织如图 1，可以看到晶界比较清晰，晶粒内部有很多析出 相； 而温度更高热铝熔体凝固后的金相组织如图 2， 其性能 （尤其是延伸率） 比起前者大大降低， 晶界看起来比较暗。
是否可以看出是发生过烧了呢？还只是腐蚀染色的问题。
那么性能的降低可能是什么原因， 谢谢 腐蚀剂是混合酸。
在金相观察中有些问题困扰我很久了，希望大家帮忙哦 1、相关参考书中说，7 系列铝合金微观组织是枝晶网络组织，那么枝晶网络结构和晶粒有 什么关系？我在腐蚀后好像只能看到枝晶， 那么晶粒就是枝晶网络结构包裹的区域吗？另外 枝晶间距如何测量？ 还是以我的照片为例吧， 我死活看不出来那部分是晶粒。
。
。
是腐蚀的问题吗？希望高手帮忙 标示出来一个晶粒，谢谢 2、铝合金晶粒的观察是否最好通过阳极覆膜再偏振光来进行？还是通过更换腐蚀剂也能很 好的观察晶粒大小？偏光和普通光的区别是什么？为什么标准中说腐蚀 10 几秒钟，而我腐 蚀 1 分多效果不好。
铝合金金相组织的观察及力学性能测定实验
铝合金金相组织的观察一、实验目的1.了解铸造、固溶处理、轧制及时效处理4种加工工艺对铝合金的组织特征的影响； ⒉分析不同材料加工工艺对铝合金力学性能的影响；3.深入了解材料四要素之间的内在联系及其在材料生产制造环节中的实际应用。
二、实验内容分别观察：（1）铸造，（2）固溶处理，（3）轧制，（4）时效处理后铝合金的金相组织；三、实验过程1. 样品制备每一位同学根据名单选取相应工艺的样品，根据《光学技术实验平台》中对于金相样品制备的学习，按照金相样品制备的一般要求进行制样。
样品涉及4种工艺，参看下表：磨光在M-2型预磨机上进行，依次使用200、400、600、800等四种牌号的水砂纸，然后进行抛光、腐蚀。
铝合金比较软，在样品制备过程中一定要控制好磨光的力度，以减少砂粒的嵌入，减轻样品表面内部损伤层的厚度。
同时，样品上应当保持一个方向的划痕。
在整个制备过程中，样品的倒角一定要始终保持，特别是抛光阶段。
为了保证样品在磨光过程中尽量不出现歪斜，请按照下面示意的实线磨削方向进行磨光操作，避免沿虚线示意的方向进行。
铸锭、固溶处理样品的磨光方向 轧制、轧制时效样品的磨光方向制样的要点：A 缩短在砂纸上停留的时间B 挡水盘距离盘面1cm，请节约用水C 样品抛光前必须在粗砂纸上修出倒角D 抛光膏的使用原则是微量、多次；注水少量、恰当E 抛光时，用力避免过大，应当适中，可以任意方向抛光腐蚀：腐蚀剂采用HF1.0%、HCl1.5%、HNO32.5%、水95%的混合试剂；腐蚀时间为5分钟左右。
为了保证腐蚀效果，样品避免放置在腐蚀液中长时间不动，应当每隔20~30秒钟移动、按动（在脱脂棉上），以保证金属面所接触腐蚀液的效力。
2. 组织观察5×50×一号样二号样三号样四号样四、实验分析1、观察各种工艺下的样品以及显微组织图片，分析各种工艺处理后，形成的显微组织的特点、原因。
答：（1）铸造组织：铸造金属在冷却时由于局部负温度梯度，导致过冷度不同，金属晶粒多呈树枝晶生长。
金相组织的观察实验报告
金相组织的观察实验报告金相组织的观察实验报告引言：金相组织是材料科学领域中一项重要的研究内容，通过观察材料的金相组织可以了解其内部结构、晶体形态以及相对应的性能。
本实验旨在通过金相显微镜观察和分析不同材料的金相组织，以探索其微观结构与性能之间的关系。
材料与方法：在本实验中，我们选择了三种不同的材料进行观察，分别是钢材、铝材和铜材。
首先，我们将这些材料进行切割和打磨，以获得平整的试样。
然后，我们使用金相显微镜对试样进行观察，并通过图像处理软件对显微照片进行分析。
实验结果与分析：1. 钢材的金相组织：钢材是一种常见的金属材料，其内部结构由铁素体、珠光体和渗碳体组成。
通过金相显微镜观察，我们可以清晰地看到钢材中这三种组织的分布情况。
铁素体呈现出深色，珠光体呈现出亮色，而渗碳体则呈现出深色的颗粒状结构。
这些组织的分布情况对钢材的力学性能和耐腐蚀性能有着重要影响。
2. 铝材的金相组织：与钢材不同，铝材的金相组织主要由铝晶粒和亚晶组成。
通过金相显微镜观察，我们可以看到铝材中晶粒的形态和大小。
晶粒的大小与材料的冷加工程度有关，通常情况下，冷加工程度越高，晶粒越细小。
此外，亚晶是铝材中的一种细小结构，其存在对铝材的塑性变形和强化效果具有重要意义。
3. 铜材的金相组织：铜材是一种具有良好导电性和导热性的金属材料，其金相组织主要由铜晶粒和孪晶组成。
通过金相显微镜观察，我们可以看到铜材中晶粒的形态和大小，以及孪晶的存在。
晶粒的大小与材料的冷加工程度有关，孪晶则是由于晶格错位引起的。
这些组织的存在对铜材的导电性和塑性变形性能有着重要影响。
结论：通过金相显微镜的观察和分析，我们可以了解不同材料的金相组织特征，并进一步探索其与性能之间的关系。
钢材中的铁素体、珠光体和渗碳体对其力学性能和耐腐蚀性能具有重要影响；铝材中的晶粒和亚晶则对其塑性变形和强化效果具有重要意义；铜材中的晶粒和孪晶则对其导电性和塑性变形性能有着重要影响。
金相组织的观察实验为我们深入了解材料的微观结构与性能之间的关系提供了有力的工具和方法。
金相分析实验报告
一、实验目的1. 了解金相显微镜的构造、原理及使用规则；2. 掌握金相显微试样制备的基本操作方法；3. 通过观察金属材料的金相组织，分析其成分与组织之间的关系；4. 培养实验操作能力和分析问题能力。
二、实验原理金相分析是利用金相显微镜对金属材料进行微观组织观察和分析的一种方法。
通过观察金属材料的金相组织，可以了解其内部结构、成分分布、相变过程等，从而为金属材料的性能评价、生产工艺改进、质量控制等提供依据。
金相显微镜主要由光源、物镜、目镜、载物台、调焦装置等组成。
实验中，通过调节物镜和目镜的放大倍数，以及调整载物台的高度，实现对金属材料的微观组织进行观察。
三、实验仪器与材料1. 仪器：金相显微镜、抛光机、砂轮机、金相试样、金相砂纸、脱脂棉、3~5硝酸酒精溶液等；2. 材料：不锈钢、碳钢、铝合金等金属材料。
四、实验步骤1. 金相试样制备（1）取样：从待分析的金属材料上截取适量的试样，确保试样表面平整、无划痕；（2）粗磨：将试样放入砂轮机中，用粗砂纸进行粗磨，直至试样表面基本平整；（3）细磨：用细砂纸对试样进行细磨，直至试样表面无明显划痕；（4）抛光：将试样放入抛光机中，用抛光布和脱脂棉进行抛光，直至试样表面光滑；（5）浸蚀：将试样放入3~5硝酸酒精溶液中，根据试样材料选择合适的浸蚀时间。
2. 金相显微镜观察（1）将制备好的试样放置在金相显微镜的载物台上；（2）调节物镜和目镜的放大倍数，找到合适的观察倍数；（3）观察试样的金相组织，记录观察结果。
五、实验结果与分析1. 不锈钢试样通过观察不锈钢试样的金相组织，可以发现其主要由铁素体和奥氏体组成。
铁素体呈针状分布，奥氏体呈块状分布。
这表明不锈钢具有良好的耐腐蚀性能。
2. 碳钢试样观察碳钢试样的金相组织，可以发现其主要由珠光体和铁素体组成。
珠光体呈层状分布，铁素体呈针状分布。
这表明碳钢具有良好的强度和硬度。
3. 铝合金试样观察铝合金试样的金相组织，可以发现其主要由α相和β相组成。
铝合金搅拌摩擦焊接接头组织特征
在当今工业领域，铝合金作为一种重要的结构材料，其焊接技术一直备受关注。
其中，搅拌摩擦焊接是一种先进的焊接方法，能够在不融化材料的情况下实现高强度的焊接接头。
本文将深入探讨铝合金搅拌摩擦焊接接头组织特征，以帮助读者全面理解这一焊接方法的特点。
二、铝合金搅拌摩擦焊接接头组织特征的表现1. 微观组织分析铝合金搅拌摩擦焊接接头的微观组织特征是研究的重点之一。
在接头区域，可以观察到晶粒细化、晶粒再结晶等现象。
还会出现强化相分布不均匀、晶粒取向偏移等情况。
这些微观组织的变化直接影响着接头的性能和稳定性。
2. 组织相分析铝合金搅拌摩擦焊接接头中的组织相也是需要重点关注的对象。
通过金相显微镜等手段，可以发现接头中出现了多种组织相，如固溶相、析出相等。
这些组织相的形成对接头的强度、硬度等性能指标具有重要影响。
3. 动态组织特征在搅拌摩擦焊接的过程中，焊接接头的组织特征还会随着时间和温度的变化而发生相应的动态变化。
这些动态组织特征包括晶粒的再排列、组织相的数量和尺寸的变化等，对于接头的稳定性和可靠性产生着重三、铝合金搅拌摩擦焊接接头组织特征的影响因素1. 工艺参数搅拌摩擦焊接的工艺参数是直接影响焊接接头组织特征的重要因素。
包括搅拌头形状、转速、下压力等参数的变化，都会对接头的组织特征产生显著影响。
2. 材料属性铝合金的成分和性能对于搅拌摩擦焊接接头组织特征也具有重要影响。
不同种类的铝合金，其组织特征会有所差异，需要针对不同材料进行研究和分析。
3. 环境条件焊接过程中的环境条件，如温度、气氛等，也会对接头的组织特征产生一定的影响。
特别是在特殊环境下进行焊接时，需要对组织特征进行更加深入的研究。
四、总结与展望通过对铝合金搅拌摩擦焊接接头组织特征的深入探究，我们能够更全面地了解这一焊接方法的特点。
未来，随着材料科学和焊接技术的不断发展，我们可以预见，对接头组织特征的研究将会更加深入，为铝合金搅拌摩擦焊接技术的进一步改进和应用提供更多的理论支持和实个人观点：铝合金搅拌摩擦焊接作为一种新型的焊接方法，其接头组织特征的研究对于提高焊接接头的质量和性能具有重要意义。
铝金相实验报告
一、实验名称铝金相分析二、实验目的1. 掌握铝金相试样的制备方法。
2. 学习使用金相显微镜观察和分析铝的显微组织。
3. 了解铝的成分、组织结构与其性能之间的关系。
4. 结合理论，加深对金属材料微观结构的认识。
三、实验原理金相分析是一种利用光学显微镜观察金属材料的显微组织结构的方法。
通过制备金相试样，并在金相显微镜下观察，可以了解材料的内部结构，从而分析其性能和工艺过程。
铝是一种轻质金属，具有良好的塑性、导电性和耐腐蚀性。
其显微组织主要由固溶体、析出相和杂质相组成。
通过金相分析，可以观察铝的晶粒大小、形态、分布以及析出相的类型和分布情况。
四、实验材料与仪器1. 实验材料：纯铝、铝合金试样。
2. 仪器设备：金相显微镜、抛光机、砂轮机、各号金相砂纸、脱脂棉、3~5硝酸酒精溶液。
五、实验步骤1. 试样制备1.1 取样：从纯铝和铝合金试样上截取一定尺寸的试样。
1.2 粗磨：使用砂轮机对试样进行粗磨，去除表面的氧化层和杂质。
1.3 细磨：使用不同号数的砂纸对试样进行细磨，直至达到所需的抛光程度。
1.4 抛光：使用抛光机对试样进行抛光，使其表面光滑。
1.5 浸蚀：将抛光后的试样放入3~5硝酸酒精溶液中，进行浸蚀，以突出组织结构。
1.6 清洗：将浸蚀后的试样用脱脂棉擦干。
2. 金相显微镜观察2.1 将制备好的试样放置在金相显微镜的载物台上。
2.2 调整显微镜的焦距和光圈，使试样清晰可见。
2.3 观察试样的晶粒大小、形态、分布以及析出相的类型和分布情况。
六、实验结果与分析1. 纯铝试样1.1 晶粒大小：纯铝的晶粒大小较为均匀，平均晶粒尺寸约为5μm。
1.2 晶粒形态：纯铝的晶粒呈多边形，具有一定的方向性。
1.3 析出相：纯铝中几乎没有析出相。
2. 铝合金试样1.1 晶粒大小：铝合金的晶粒大小与纯铝相似，平均晶粒尺寸约为5μm。
1.2 晶粒形态：铝合金的晶粒形态与纯铝相似，具有一定的方向性。
1.3 析出相：铝合金中存在析出相，主要呈针状或片状分布。
一种显示铝合金宏观晶粒及流线的方法与流程
一种显示铝合金宏观晶粒及流线的方法与流
程
在研究和分析铝合金的微观结构和性能时，显示铝合金宏观晶粒及流线的方法
与流程是至关重要的。
下面将介绍一种常用的方法和流程。
首先，为了显示铝合金的宏观晶粒，我们需要进行金相组织观察。
该方法的主
要步骤包括样品准备、磨削和抛光、腐蚀处理、显微镜观察和摄像。
在样品准备阶段，我们需要从铝合金中切割出一个小块样品，并将其进行磨削和抛光，以便获得平整的表面。
然后，可以通过腐蚀处理来提高晶粒的显微观察效果。
在腐蚀处理中使用适当的腐蚀试剂，可以去除表面的氧化物层，暴露出晶粒的详细结构。
最后，通过显微镜观察和摄像，利用金相显微镜或电子显微镜等设备来观察和记录晶粒的形状、大小和分布。
接下来，为了显示铝合金的流线，我们需要进行宏观形变处理。
该方法的主要
步骤包括样品准备、热压、冷却、腐蚀处理和显微镜观察。
首先，我们需要从铝合金中切割出一个小块样品，并进行适当的加热处理，使其达到可塑性变形温度。
然后，将样品放入热压机中进行压制，使其产生宏观形变。
随后，将样品冷却至室温，并进行腐蚀处理，以去除表面氧化物层。
最后，通过显微镜观察，可以清晰地观察到由形变引起的流线现象。
总之，通过金相组织观察和宏观形变处理，我们可以有效地显示铝合金的宏观
晶粒及流线。
这些方法和流程提供了重要的信息，帮助我们深入了解铝合金的微观结构和性能，并对其进行相应的改进和应用。
铝合金复合板钎焊后微观组织观察实验报告
铝合金复合板钎焊后微观组织观察实验报告1. 背景铝合金复合板是一种由两层铝合金板和一层中间层构成的复合材料。
钎焊是将这三层板材连接在一起的常用方法之一。
钎焊过程中，通过加热至钎料熔点使其润湿并填充在接头处，然后冷却固化。
本实验旨在通过对钎焊后的铝合金复合板进行微观组织观察，分析钎焊过程对材料性能的影响。
2. 实验目的1.了解铝合金复合板的结构和性能特点。
2.观察并分析钎焊后铝合金复合板的微观组织。
3.分析钎焊过程对铝合金复合板性能的影响。
4.提出改进建议，优化钎焊工艺。
3. 实验步骤3.1 材料准备1.准备铝合金复合板样品。
2.准备透明标本片。
3.2 钎焊实验1.将两块铝合金板和中间层放置在夹具中，保证接头紧密贴合。
2.选择合适的钎料，并涂抹在接头处。
3.使用钎焊设备对接头进行加热，使钎料熔化并填充在接头处。
4.冷却样品至室温。
3.3 样品制备1.将钎焊后的样品切割成适当大小的标本片。
2.对标本片进行粗磨、细磨和抛光处理，以获得平滑且无明显划痕的表面。
3.4 微观组织观察1.将处理好的标本片放置在金相显微镜下。
2.通过调节显微镜参数，观察并记录标本片的微观组织特征。
3.拍摄高清照片以备后续分析。
4. 实验结果4.1 钎焊接头形貌观察通过金相显微镜观察钎焊接头形貌，发现钎料与铝合金板之间形成了良好的结合。
接头界面清晰、无明显裂纹和气孔。
4.2 微观组织分析通过金相显微镜下对钎焊接头的观察，得到以下结果：1.钎焊区域：在钎焊区域，钎料与铝合金板发生了冶金反应，形成了新的相。
钎料与铝合金板之间形成了扩散层，增强了接头的强度。
2.热影响区：在热影响区，由于加热过程中的温度变化，铝合金板的晶粒可能发生长大或再结晶。
晶粒尺寸较大，但仍保持较好的结晶性能。
3.基材区域：在基材区域，铝合金板的微观组织保持原有状态，并未发生明显改变。
4.3 结果分析通过对实验结果的分析，可以得出以下结论：1.钎焊工艺能够有效地将铝合金复合板连接在一起，并形成良好的接头。
1.铝及铝合金金相检验
1
铝合金的宏观检验
1、试样的制备
取样部位：有代表性
取样方式：锯切或铣割
加工方法：切削加工量小
粗糙度要求：不低于3.2Ra
清洗：汽油、酒精、丙酮
2
铝合金的宏观检验
2、试样的侵蚀 侵蚀剂：NaOH〔10%~25%〕 时间：3~30min 去膜：20%~30%HNO3 冲水
3
铝合金的宏观检验
a
AlMn6
22
热处理强化铝合金
固溶处理+时效处理 锻造铝合金 〔LDXX) 硬铝合金〔LYXX) 超硬铝合金〔LCXX)
23
主要组成相
杂质相 主要强化相
24
主要组成相
杂质相
主要强化相
25
LY12合金的金相组织
26
主要组成相
杂质相
主要强化相
27
LC4合金的金相组织
铝合金焊接接头金相
黑色的Mg2Si 相析出
黑色的Mg2Si 相析出
TIG焊热输入量较大,接头晶粒较粗大,造成强度降低
31
9
铝硅合金〔ZL1xx〕
Al-Si二元合金状态图
10
Al-Si二元合金状态图
❖ Al－Si二元相图〔最简洁的共晶型相图〕： 在577℃和含12.6％Si时：
❖ 二元共晶反响 L→α(Al)+ Si。 ❖ 在共晶温度〔577℃〕，Si在固体Al中溶解度
为1.65％。室温时溶解度几乎为零。
11
铝硅合金根本组成相
5
铝合金的微观检验
1、试样的制备
取样
粗磨：锉刀锉平
细磨：砂纸
抛光
粗抛〔 转速500~600rpm〕
金相式样观察实验报告
一、实验目的1. 熟悉金相试样的制备过程，了解显微镜和其他金相试样加工设备的使用。
2. 观察金属材料的金相组织，了解其微观结构，掌握金属材料的性能与组织之间的关系。
3. 培养实验操作技能，提高分析问题的能力。
二、实验原理金相实验是通过观察金属材料的金相组织，了解其微观结构，从而分析其性能与组织之间的关系。
金相组织是指金属在显微镜下观察到的各种组织形态，如晶粒、相、析出相等。
金属材料的性能与其组织密切相关，通过观察金相组织，可以了解材料的性能。
三、实验材料及设备1. 实验材料：不锈钢、纯铁、铜、铝合金等。
2. 实验设备：金相显微镜、抛光机、砂轮机、砂纸、脱脂棉、3~5硝酸酒精溶液等。
四、实验步骤1. 试样制备（1）取样：从金属材料或零件上截取试样，尺寸约为10mm×10mm×5mm。
（2）粗磨：使用砂轮机对试样进行粗磨，去除表面氧化层和缺陷。
（3）细磨：使用不同型号的砂纸对试样进行细磨，直至表面光滑。
（4）抛光：使用抛光机对试样进行抛光，使表面达到镜面效果。
（5）浸蚀：将试样放入3~5硝酸酒精溶液中，进行浸蚀，观察组织形态。
2. 金相观察（1）将制备好的试样放入金相显微镜的载物台上，调整焦距，观察金相组织。
（2）记录观察到的金相组织，分析其形态、大小、分布等特征。
（3）分析金属材料的性能与组织之间的关系。
五、实验结果与分析1. 不锈钢金相组织观察结果：不锈钢的金相组织主要由奥氏体、马氏体和铁素体组成。
奥氏体组织具有较好的韧性和塑性，马氏体组织具有较高的强度和硬度，铁素体组织具有良好的耐腐蚀性。
2. 纯铁金相组织观察结果：纯铁的金相组织主要由铁素体和珠光体组成。
铁素体组织具有良好的耐腐蚀性，珠光体组织具有较高的强度和硬度。
3. 铜金相组织观察结果：铜的金相组织主要由单相固溶体和析出相组成。
单相固溶体具有良好的耐腐蚀性和导电性，析出相可以提高铜的强度和硬度。
4. 铝合金金相组织观察结果：铝合金的金相组织主要由固溶体和析出相组成。
金属材料金相微观组织分析
金属材料金相微观组织分析金属材料是工程材料的重要组成部分，其性能表现与其金相微观组织密切相关。
金相微观组织分析是通过光学显微镜观察金属材料的组织结构，并通过对组织结构的分析来了解材料性能与组织结构之间的关系。
下面将对金属材料金相微观组织分析进行详细介绍。
金相微观组织分析是通过制备薄片，对金属材料进行组织观察和分析的方法。
首先需要从金属材料中制备出薄片，然后进行打磨和抛光处理，使其表面光洁度达到要求。
接着，将薄片进行腐蚀处理，使不同的组织结构产生明显的差异。
最后，通过光学显微镜观察与分析薄片上的组织结构，如晶粒结构、晶界、相分布等。
通过这些观察和分析，可以得到关于材料性能与组织结构之间关系的有价值的信息。
金相微观组织分析的一项主要内容是观察晶粒结构。
在光学显微镜下，通过增加透射光的方法，可以清晰地观察到材料中晶粒的形状、大小和方向。
晶粒的形状和大小对材料的力学性能、热处理效果等具有重要影响。
晶粒越细小，材料的抗拉强度和硬度越高。
另外，晶粒的方向分布会影响材料的各向异性。
除了晶粒结构外，金相显微镜还可以观察和分析材料的相分布。
相是指材料中具有相同化学组成和结构的部分。
相的分布对材料的力学性能、耐蚀性等也有重要影响。
例如，在一些合金中，固溶体相与析出相的组织结构会影响材料的强度和硬度。
此外，金相显微镜还可以观察材料中的孪晶结构和缺陷结构。
孪晶是晶界附近的微小结构，对材料的延展性和强度具有重要影响。
而缺陷结构如晶界、位错等也会对材料的力学性能和热处理效果产生影响。
金相微观组织分析除了通过观察和分析组织结构来了解材料性能与组织结构之间的关系外，还可以通过显微硬度测试、拉伸试验等方法来验证和深入了解这些关系。
总结起来，金相微观组织分析通过光学显微镜观察和分析金属材料的组织结构，包括晶粒结构、相分布、孪晶结构和缺陷结构等，并通过这些结构的观察与分析，来了解材料性能与组织结构之间的关系。
这对于材料的设计和制备过程具有重要的指导意义，也为材料的性能提升和应用提供了有价值的数据。
1系铝合金金相腐蚀的原因
1系铝合金金相腐蚀的原因铝合金作为一种常见的金属材料，被广泛应用于汽车、航空航天、建筑等领域。
然而，1系铝合金在使用过程中常常出现金相腐蚀现象，给其使用带来一定的困扰。
下面将从微观角度探讨1系铝合金金相腐蚀的原因。
1系铝合金的金相腐蚀与其组织结构有关。
1系铝合金中的金相主要是富含硅的Al-Si相。
这种硅相具有较低的溶解度，容易在合金中析出。
当铝合金在高温下冷却时，硅相容易形成硅颗粒，这些颗粒会导致合金的局部腐蚀。
此外，在1系铝合金中还常常存在其他金相，如铜相和镁相。
这些金相的存在也会增加合金的腐蚀倾向。
1系铝合金金相腐蚀还与合金中的其他元素有关。
铁、铜等杂质元素的存在会加速1系铝合金的金相腐蚀。
这些杂质元素在合金中形成细小的颗粒，增加了合金的局部电化学反应活性。
在潮湿的环境中，这些颗粒容易成为腐蚀的起始点，进而引发金相腐蚀。
1系铝合金的金相腐蚀还与环境条件有关。
潮湿的气候或者含有盐分的介质会加速铝合金的金相腐蚀速度。
这是因为潮湿的环境中，水分和氧气可以与金相发生电化学反应，形成腐蚀产物。
盐分的存在会增加介质的电导率，加速金相腐蚀的进行。
1系铝合金的金相腐蚀还与应力有关。
当合金受到外界应力作用时，金相腐蚀的风险增加。
应力会导致合金中的晶界和金相发生变形，进而加速腐蚀的进行。
特别是在高温下，应力会使合金中的硅相和铜相更容易发生腐蚀。
1系铝合金的金相腐蚀是一个复杂的过程，与合金的组织结构、元素成分、环境条件和应力等因素密切相关。
为了减少1系铝合金的金相腐蚀，可以通过优化合金的组织结构和元素成分，控制环境条件，以及减少应力的作用来改善合金的抗腐蚀性能。
同时，及时进行表面处理和防护措施也是有效的方法。
这样才能保证1系铝合金的长期稳定使用，延长其使用寿命。
