外墙分格缝施工技术
保温分格缝方案
外墙保温分格缝施工方案
一、施工内容：
鲁能柏石峪项目D地块3#、4#、7#、8#、10#楼外墙保温面层设分格缝，缝宽20mm，分格缝具体位置按外墙立面效果图设置。
二、分格缝施工做法
1、外墙保温板验收合格后，首先在保温板表面抹底层弹性砂浆，应粘结牢固，表面平整。
2、按照图纸设计分格缝位置，粘结20mm 宽美纹纸胶条，应拉通线弹线，胶条必须水平顺直，交圈设置。
3、胶条粘结完后，刮涂面层弹性腻子，面层腻子必须表面平整光洁，刮涂时应注意保护胶条，防止脱落损坏。
4、面层腻子刮完，具有一定强度后，将胶条起出，形成分格缝凹槽，约深2mm, 将凹槽边沿修整打磨顺直整齐。
5、面层涂料施工完后，在分格缝内用密封胶粘贴由建设单位指定的专用胶条，胶条宽20mm，胶条粘结必须牢固，不脱落，顺直平整。
6、分格缝在阴阳角处，距阴阳角20mm截止。
四、质量要求
1、分格缝留置位置应符合设计要求，宽深一致，水平顺直，整齐美观，四周交圈。
2、分格缝胶条应粘结牢固，防止脱落翘起。
3、分格缝内涂抹黑色密封胶应全面到位，避免缺漏，并应防止流坠，污染墙面。
4、施工时应注意其它部位的成品保护。
外墙分格缝和滴水线采用成品塑料条施工工艺
外墙分格缝和滴水线采用成品塑料条施工工艺（SJGF/3-004-2006）一、前言目前外墙面分格条做法形式多样，根据分格条采用材料不同，主要有三种方法：一是预埋木条，即在抹面砂浆中预埋木条，然后在涂装施工后再去除木条，并用深色漆勾缝；二是用铝合金条，工程实践证明，这种作法存在较多缺陷。
首先是铝合金条在安装过程中容易遭到破坏，如碰扁、折弯等；其次是铝合金条镶嵌在水泥墙面中，如遇阴雨天，雨水会顺铝合金条与墙面裂缝处渗漏至内墙，尤其是山墙部位更为严重，影响用户的正常使用。
三是采用成品塑料分格条，这样可以保证分格条深浅一致，槽内平整光滑，最大限度降低平直度误差。
近几年来，我公司一些工程在施工中采用成品塑料条处理外墙抹灰分格缝和滴水线，很大程度地提高了工程施工质量和施工效率，达到较好应用效果。
二、分格条特点1、外墙分格缝和滴水线采用成品塑料条优点明显，应用塑料条代替铝合金条和预埋木条做法，可解决用铝合金条和预埋木条存在的缺陷。
2、采用成品塑料条处理外墙抹灰分格缝和滴水线，真正做到横平竖直、宽度均匀、颜色一致的质量效果。
三、适用范围成品塑料分格条适用于水泥砂浆、水刷石、涂料等外墙分格缝；各种滴水线和外墙不同饰面之间的分格。
四、材料要求塑料分格条采用PVC硬质塑料材料，厚度为1～2.5mm，长度为2000～6000mm，宽度为10～50mm，深度为10～25mm（商店有售）。
具体尺寸按设计规定执行，无规定时，分格缝塑料条选用20mm×5mm断面尺寸，滴水线塑料条选用15mm×5mm断面尺寸，以2-3mm厚水泥浆粘嵌在砂浆内，不回收。
五、工艺原理塑料分格条材质坚硬挺拨，不易变形，尺寸、色泽一致，用于外墙分格缝和滴水线很容易做到横平竖直、宽窄和颜色一致、粘结牢固的良好效果。
六、工艺流程及操作要点1、工艺流程当建筑物进入外墙装修时，首先抹好外墙基层底灰，墙面上按设计图要求或事先研究的装饰线方案弹线分格，拉通线弹出水平分格线，柱子等侧面用水平尺引过去，以保平直度，竖向分格缝，应统一吊线分块。
外墙分格缝施工技术
外墙分格缝和滴水线采用成品塑料条施工工艺（SJGF/3—004—2006）一、前言目前外墙面分格条做法形式多样，根据分格条采用材料不同,主要有三种方法：一是预埋木条，即在抹面砂浆中预埋木条,然后在涂装施工后再去除木条，并用深色漆勾缝;二是用铝合金条,工程实践证明，这种作法存在较多缺陷。
首先是铝合金条在安装过程中容易遭到破坏，如碰扁、折弯等；其次是铝合金条镶嵌在水泥墙面中，如遇阴雨天，雨水会顺铝合金条与墙面裂缝处渗漏至内墙，尤其是山墙部位更为严重，影响用户的正常使用。
三是采用成品塑料分格条，这样可以保证分格条深浅一致，槽内平整光滑，最大限度降低平直度误差。
近几年来，我公司一些工程在施工中采用成品塑料条处理外墙抹灰分格缝和滴水线,很大程度地提高了工程施工质量和施工效率，达到较好应用效果。
二、分格条特点1、外墙分格缝和滴水线采用成品塑料条优点明显，应用塑料条代替铝合金条和预埋木条做法,可解决用铝合金条和预埋木条存在的缺陷。
2、采用成品塑料条处理外墙抹灰分格缝和滴水线，真正做到横平竖直、宽度均匀、颜色一致的质量效果。
三、适用范围成品塑料分格条适用于水泥砂浆、水刷石、涂料等外墙分格缝；各种滴水线和外墙不同饰面之间的分格。
四、材料要求塑料分格条采用PVC硬质塑料材料，厚度为1～2。
5mm，长度为2000～6000mm,宽度为10～50mm,深度为10～25mm（商店有售）。
具体尺寸按设计规定执行，无规定时，分格缝塑料条选用20mm×5mm断面尺寸,滴水线塑料条选用15mm×5mm断面尺寸，以2-3mm厚水泥浆粘嵌在砂浆内，不回收。
五、工艺原理塑料分格条材质坚硬挺拨，不易变形，尺寸、色泽一致，用于外墙分格缝和滴水线很容易做到横平竖直、宽窄和颜色一致、粘结牢固的良好效果。
六、工艺流程及操作要点1、工艺流程当建筑物进入外墙装修时，首先抹好外墙基层底灰，墙面上按设计图要求或事先研究的装饰线方案弹线分格,拉通线弹出水平分格线,柱子等侧面用水平尺引过去，以保平直度，竖向分格缝,应统一吊线分块.用水泥素浆把塑料条固定在基层上，然后进行二次抹灰，使塑料条与水泥墙面在一个平面上。
屋面 及 外墙分隔缝详细做法
屋面分隔缝的设置和做法为了减少裂缝，在屋面找平层、刚性防水层、刚性保护层上预先留设的缝，刚性保护层仅在表面上作成V形槽，称为表面分格缝。
1、根据设计，本工程屋面的细石混凝土或水泥砂浆保护层应设分格缝，分格缝纵横间距不大于3000mm，缝宽20mm，用防水油膏嵌密实。
2、根据规范，保温层上的找平层应设置分隔缝，分格缝纵横向间距6000mm，缝宽宜为5～20mm。
3、距女儿墙面200mm沿四周留全长伸缩缝，缝宽度为20mm，用防水油膏填缝。
4、细石混凝土的钢筋网片在分格缝处应断开，其保护层厚度不应小于10mm。
5、屋面保护层以及保温层上的找平层施工前，采用挤塑板将分格缝先设置好以保证分格缝笔直一线，美观漂亮。
细石砼保护层浇筑好后，应进行粉面压光成型，成型后，凿除分格缝内的挤塑板，再用防水油膏嵌密实。
为保证美观，在油膏嵌缝之前，在缝两侧先粘贴好胶带，待油膏灌好凝固后再剥除胶带。
1.一般要求1.1 屋面坡度符合设计要求。
檐沟和天沟的找平层做好后，应进行泼水试验，当确认无积水后，方可施工面层。
檐沟和天沟内不应有超过5mm深的积水。
1.2 保温屋面，使用不吸水的材料，如硬质聚氨酯发泡。
1.3 对屋面孔洞要用防水混凝土或砂浆封堵，堵好后进行24h蓄水实验，可单独对局部孔洞进行蓄水实验（孔洞周围砌60mm高水池），试水合格后进行下道工序施工。
1.4 屋面防水层做完后，要进行不少于24小时的蓄水试验，经检查无积水、渗漏为合格，并做好试水记录。
1.5 屋面施工时，应尽量避免将管道（上层小屋面的雨水管、水箱间的溢流管等）在泛水高度以下从室内穿出屋面。
1.6 屋面防水卷材的搭接长度严格按规范施工。
1.7 女儿墙防水收口处至压顶与外墙相交处应做界格，每3延长米界一道，宽度宜为10mm，用防水油膏封嵌，深度为整个抹灰层。
）1.8 屋面工程保温层为水泥膨胀珍珠岩时，应做排气道。
排气孔宜36㎡设一个。
排汽孔使用Φ25以上钢管固定在结构层上，并放置在最高的纵横排汽道交汇处。

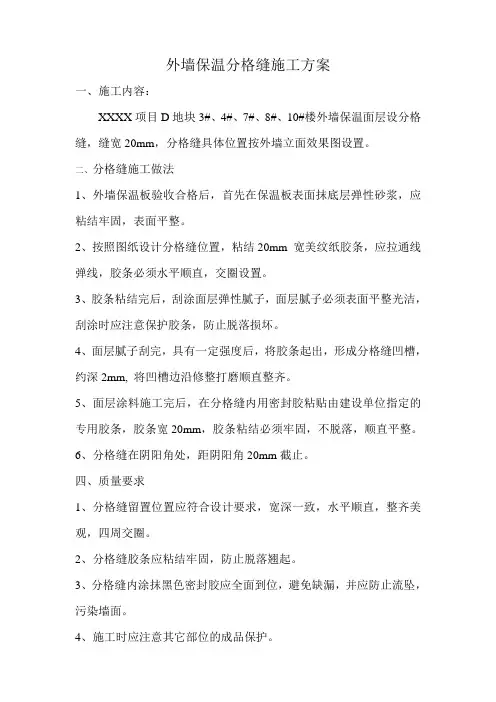

保温分格缝方案
外墙保温分格缝施工方案
一、施工内容：
XXXX项目D地块3#、4#、7#、8#、10#楼外墙保温面层设分格缝，缝宽20mm，分格缝具体位置按外墙立面效果图设置。
二、分格缝施工做法
1、外墙保温板验收合格后，首先在保温板表面抹底层弹性砂浆，应粘结牢固，表面平整。
2、按照图纸设计分格缝位置，粘结20mm 宽美纹纸胶条，应拉通线弹线，胶条必须水平顺直，交圈设置。
3、胶条粘结完后，刮涂面层弹性腻子，面层腻子必须表面平整光洁，刮涂时应注意保护胶条，防止脱落损坏。
4、面层腻子刮完，具有一定强度后，将胶条起出，形成分格缝凹槽，约深2mm, 将凹槽边沿修整打磨顺直整齐。
5、面层涂料施工完后，在分格缝内用密封胶粘贴由建设单位指定的专用胶条，胶条宽20mm，胶条粘结必须牢固，不脱落，顺直平整。
6、分格缝在阴阳角处，距阴阳角20mm截止。
四、质量要求
1、分格缝留置位置应符合设计要求，宽深一致，水平顺直，整齐美观，四周交圈。
2、分格缝胶条应粘结牢固，防止脱落翘起。
3、分格缝内涂抹黑色密封胶应全面到位，避免缺漏，并应防止流坠，污染墙面。
4、施工时应注意其它部位的成品保护。
外墙抹灰分格缝如何设置
外墙抹灰分格缝如何设置？设置间距多大为好？是不是6层以下的建筑不用设置分格缝？钢丝网架聚苯乙烯板外墙外保温施工工法（JSGF11-2002）1、适用范围具有保温隔热、隔声要求的现浇钢筋混凝土剪力墙结构及围护结构的外墙保温施工。
2、工艺流程及操作要点2.1保温板安装2.1.1工艺流程：定位放线→绑扎墙板钢筋→隐检→绑扎钢筋保护层垫块、固定顶模棍→安装门窗洞及预留洞口模板→从墙角开始安装保温板→非整块保温板下料切锯→保温板就位固定→接缝处理→设置“L”型预埋筋→隐检→支墙模→穿墙螺栓孔洞处理→浇筑混凝土→拆模→清理保温板面浮浆2.1.2操作要点：钢筋绑扎必须符合验收要求，达到横平竖直，无扭曲变形，薄弱部位采用粗钢筋进行加固。
外墙模板必须是大模板或滑动模板。
2.1.2.1保温fef 板的下料（1）保温板的高度：首层为层高+5cm，首层以上为层高+3cm（企口高度2.5cm+变形0.5cm），这样可以保证保温板只在每层的层间出现一次拼缝，其它位置均不必进行水平缝拼接；（2）另外，保温板顶层为实际剩余高度；（3）用于找补的保温板可根据现场实量尺寸精确下料，下长料时一定要先在保温板上弹位置线，下短料时用钢尺垫着，使用较薄的钢锯条切锯，缝口越直越好。
另外，也可根据实际需要定型加工，现场直接拼装。
2.1.2.2用木板适当拍打保温板使其就位，然后在绑扎垫块的地方设置“L”型预埋筋，上下间距600~900cm，左右间距600mm。
2.1.2.3为了防止安装模板时过分压缩保温板，导致墙体钢筋没有保护层，必须在钢筋骨架与保温板之间绑扎垫块，并且在钢筋固定顶模棍。
2.1.2.4无论用于何处，保温板必须横向就位，即凹槽水平。
2.1.2.5保温板的拼缝应企口搭接，用火烧丝将两侧保温板的钢丝网拉紧，使保温之间的缝隙越小越好，收好部位必须粘贴海绵条的处理：保温板的水平和竖向拼缝处要附加连接平网，“U”型8#镀锌铅丝穿过保温板与墙体内侧钢筋缠绕绑扎；保温板在转角处及门窗等洞口必须设置角网，且宜在抹灰时设置；阳台下口、门窗等洞口四周、洞口四个角设置45捌酵?ǚ乐褂捎谟α??校?斐闪逊臁＃? 2.1.2.6角部火烧丝、“U”型铅丝处保温板下宜收得太紧，以免过度压缩，混凝土浇筑的侧压力无法使其恢复。
墙面抹灰分格缝.doc
墙面抹灰分格缝什么是外墙抹灰分格缝？现阶段，建筑企业如何进行抹灰风格缝施工？基本施工措施情况怎么样？以下是墙面抹灰分格缝相关内容，基本概况如下：什么是抹灰分格缝？抹灰中的分格缝用来避免大面积抹灰开裂，用专用的分格条嵌在抹灰中来进行分缝。
一般分格缝宽度不小于 1.5cm,深度不小于1.5cm(或至结构层)。
分隔面积宜为10m2。
墙面抹灰分格缝施工工艺：内墙抹灰工艺流程墙面底层整理洒水潮湿墙面混凝土面涨模处剔凿毛化处理甩毛挂网吊笔直、套方、抹灰饼或冲筋弹灰层控制线依据灰饼厚度调整接线盒等出墙件显露长度抹水泥护角抹底层砂浆抹面层砂浆维护1.清扫墙面上的浮灰污物，检查门窗洞口位置尺寸，打凿不平墙面，基层充分湿润且无积水。
2.外立面部分结构偏差大于50mm处，为避免抹灰层开裂，须在该部位植筋(加入植筋胶)，采用A6钢筋头，水平间距为600mm，竖向间距为600mm。
3.基层清理完成后用掺108胶和少量砂的素水泥浆进行甩浆。
4.引控制线：因建筑外立面线条较多，为确保线条及分格缝设置规范、整齐，由我项目部统一提供标高控制点，由装修单位确定弹好安装1.00米，外立面线条及分格缝以该1.00米线为基线引至外立面。
5.分格缝在楼面标高下30mm,宽度15mm，每层设置。
6.规矩、做灰饼。
先在墙面上部拉横线，做上面四周大角的灰饼，再用托线板按灰饼厚度吊垂直线，做下面两角的灰饼，然后拉线水平方向按1.2～1.5米补做灰饼，再拉竖向通线，按间隔一步架的距离补做竖向灰饼，将灰饼面连接，做出横向水平或竖向垂直标筋。
门窗安装单位必须以我司提供的安装1.00米线及外墙通线为基准线进行门窗安装。
7.门窗口上沿、窗台及柱子均应拉通线，做好灰饼和相应的标筋。
8.住宅区外墙满挂热镀锌1.0@1515方眼网，射钉间距500mm锚固，方眼网搭接宽度不小于100mm。
9.聚合物水泥防水砂浆找平。
在标筋间薄抹一层聚合物水泥砂浆，用力将砂浆挤入钢丝网内，应用大杠刮平找直，然后用木抹子扫毛。
外墙抹灰分格缝如何设置
外墙抹灰分格缝如何设置？设置间距多大为好？是不是6层以下的建筑不用设置分格缝？钢丝网架聚苯乙烯板外墙外保温施工工法（JSGF11-2002）1、适用范围具有保温隔热、隔声要求的现浇钢筋混凝土剪力墙结构及围护结构的外墙保温施工。
2、工艺流程及操作要点2.1保温板安装2.1.1工艺流程：定位放线→绑扎墙板钢筋→隐检→绑扎钢筋保护层垫块、固定顶模棍→安装门窗洞及预留洞口模板→从墙角开始安装保温板→非整块保温板下料切锯→保温板就位固定→接缝处理→设置“L”型预埋筋→隐检→支墙模→穿墙螺栓孔洞处理→浇筑混凝土→拆模→清理保温板面浮浆2.1.2操作要点：钢筋绑扎必须符合验收要求，达到横平竖直，无扭曲变形，薄弱部位采用粗钢筋进行加固。
外墙模板必须是大模板或滑动模板。
2.1.2.1保温fef 板的下料（1）保温板的高度：首层为层高+5cm，首层以上为层高+3cm（企口高度2.5cm+变形0.5cm），这样可以保证保温板只在每层的层间出现一次拼缝，其它位置均不必进行水平缝拼接；（2）另外，保温板顶层为实际剩余高度；（3）用于找补的保温板可根据现场实量尺寸精确下料，下长料时一定要先在保温板上弹位置线，下短料时用钢尺垫着，使用较薄的钢锯条切锯，缝口越直越好。
另外，也可根据实际需要定型加工，现场直接拼装。
2.1.2.2用木板适当拍打保温板使其就位，然后在绑扎垫块的地方设置“L”型预埋筋，上下间距600~900cm，左右间距600mm。
2.1.2.3为了防止安装模板时过分压缩保温板，导致墙体钢筋没有保护层，必须在钢筋骨架与保温板之间绑扎垫块，并且在钢筋固定顶模棍。
2.1.2.4无论用于何处，保温板必须横向就位，即凹槽水平。
2.1.2.5保温板的拼缝应企口搭接，用火烧丝将两侧保温板的钢丝网拉紧，使保温之间的缝隙越小越好，收好部位必须粘贴海绵条的处理：保温板的水平和竖向拼缝处要附加连接平网，“U”型8#镀锌铅丝穿过保温板与墙体内侧钢筋缠绕绑扎；保温板在转角处及门窗等洞口必须设置角网，且宜在抹灰时设置；阳台下口、门窗等洞口四周、洞口四个角设置45捌酵?ǚ乐褂捎谟α??校?斐闪逊臁＃? 2.1.2.6角部火烧丝、“U”型铅丝处保温板下宜收得太紧，以免过度压缩，混凝土浇筑的侧压力无法使其恢复。
外墙分格线条教学
外墙分格线条教学外墙分格线条的做法主要是：1.切槽口：跟着外墙保温层工序走，保温层刷完后即可开始切割分格缝槽口，切割深度至剪力墙基层面；2.补槽口：在槽口内壁先粉一道抗裂砂浆，然后内嵌玻纤网格布满铺整个内壁，用抗裂砂浆填实槽口后安装分格缝预制嵌条；3.收边收口：分格缝嵌条安装好后，进行外墙抗裂砂浆的粉刷。
外墙面砖分格缝不均匀的愿意和防治方案是：1.面砖质量差，规格偏差大，防治方案是，使用质量好的面砖，使用前应认真剔选，凡缺棱掉角、外形歪斜、材质酥松、翘裂和颜色不均匀均应剔除，用套板把同号规格分大、中、小进行分类堆放，根据不同部位使用不同大小；2.粘贴面砖前没有认真排砖，防治方案：施工前应根据设计的图纸尺寸和结构的实际偏差情况进行排砖，并画出施工的大样图；3.放线贴灰饼不够，控制点少，防治方案：灰饼的间距不大于1.5米，粘贴面砖前要在找平层上根据皮数杆从上到下弹上若干水平线，在阴阳角、窗口处，大墙面一般每隔5至10砖弹上垂直线，作为贴面砖时的控制标志；4.找平层不平，使粘贴砂浆厚薄不均匀，干缩率不一致，使墙面不平整，防治方案：粘贴面砖操纵时应保证面砖的上口平直，一个垂直边与垂直线平齐，如果不平时，应在砖下口用木片等垫平，随时检查核对，粘贴后应将立缝处灰浆随时清理干净。
外墙施工的注意点：1.我们要注重外墙施工的材料，像是材料的混合就必须依据装修的配比来施工，否则就会导致质量出现问题，对后期的正常使用造成影响，而且施工时也要小心谨慎，各个零件的保护必须做好；2.假如天气很热，那么墙面的施工必须做好，先在墙面喷洒水，再等待1到2小时再涂刷涂料，这样能够避免腻子出现干裂的情况，而且刮腻子的时候一定要让其保持干燥，后期再使用水来加固；3.在做墙外区域施工时，一定要注意涂料的施，工，不要把它涂抹在其他物品或零件上，否则就会影响到后期施工，此外在准备墙面涂料时，必须要将基面的灰尘杂质都清洗掉，这样可以防止涂料被污染。
屋面 及 外墙分隔缝详细做法
屋面分隔缝的设置和做法为了减少裂缝，在屋面找平层、刚性防水层、刚性保护层上预先留设的缝，刚性保护层仅在表面上作成V形槽，称为表面分格缝。
1、根据设计，本工程屋面的细石混凝土或水泥砂浆保护层应设分格缝，分格缝纵横间距不大于3000mm，缝宽20mm，用防水油膏嵌密实。
2、根据规范，保温层上的找平层应设置分隔缝，分格缝纵横向间距6000mm，缝宽宜为5～20mm。
3、距女儿墙面200mm沿四周留全长伸缩缝，缝宽度为20mm，用防水油膏填缝。
4、细石混凝土的钢筋网片在分格缝处应断开，其保护层厚度不应小于10mm。
5、屋面保护层以及保温层上的找平层施工前，采用挤塑板将分格缝先设置好以保证分格缝笔直一线，美观漂亮。
细石砼保护层浇筑好后，应进行粉面压光成型，成型后，凿除分格缝内的挤塑板，再用防水油膏嵌密实。
为保证美观，在油膏嵌缝之前，在缝两侧先粘贴好胶带，待油膏灌好凝固后再剥除胶带。
1.一般要求1.1 屋面坡度符合设计要求。
檐沟和天沟的找平层做好后，应进行泼水试验，当确认无积水后，方可施工面层。
檐沟和天沟内不应有超过5mm深的积水。
1.2 保温屋面，使用不吸水的材料，如硬质聚氨酯发泡。
1.3 对屋面孔洞要用防水混凝土或砂浆封堵，堵好后进行24h蓄水实验，可单独对局部孔洞进行蓄水实验（孔洞周围砌60mm高水池），试水合格后进行下道工序施工。
1.4 屋面防水层做完后，要进行不少于24小时的蓄水试验，经检查无积水、渗漏为合格，并做好试水记录。
1.5 屋面施工时，应尽量避免将管道（上层小屋面的雨水管、水箱间的溢流管等）在泛水高度以下从室内穿出屋面。
1.6 屋面防水卷材的搭接长度严格按规范施工。
1.7 女儿墙防水收口处至压顶与外墙相交处应做界格，每3延长米界一道，宽度宜为10mm，用防水油膏封嵌，深度为整个抹灰层。
）1.8 屋面工程保温层为水泥膨胀珍珠岩时，应做排气道。
排气孔宜36㎡设一个。
排汽孔使用Φ25以上钢管固定在结构层上，并放置在最高的纵横排汽道交汇处。
外墙抹灰分格缝
外墙抹灰分格缝
什么是抹灰分格缝？
抹灰中的分格缝用来避免大面积抹灰开裂，用专用的分格条（黑色的）嵌在抹灰中来进行分缝。
一般分格缝宽度不小于 1.5cm,深度不小于1.5cm(或至结构层)。
分隔面积宜为10m2。
抹灰分格缝设置：
涂料的优势在于：比起其他外墙材料成本相对低，以及设计风格可以在格缝设计方面多变。
涂料类越来越多人用了。
墙面分格缝主要用于外墙，防止外墙大面积抹灰受冻胀影响而造成的空鼓。
科学的格缝设计有益于减少涂膜开裂
墙体面积大，考虑到在应力的作用下会带着外墙涂料有细微移位，格缝处理会对应力起到适度缓冲的效果，有益于减少开裂现象。
减少修补时带来的麻烦
涂料修补因容易与已有涂膜层产生色差，所以一旦有修补，就以格缝为界限做块状修补；同时，施工是人工涂装，会有涂料允许范围值内的不一致性，格缝处理可在观感上减少因细微不一致性带来的美观缺陷。
增加了美观度
涂料类外墙装饰材料中有些是仿石涂料，是效仿大理石的高档、大气的效果，因此格缝的设计会更逼真，整体视觉效果上会更加美观。
墙面的局部基面平整度不良的情况下，格缝处理可在视觉上缓冲墙面的不良平整度。
避免颜色不均匀
涂料施工工艺多为喷涂、滚涂或批刮，主材表面常规干燥时间为30分钟（夏天气温下5-10分钟），涂膜按序涂装必须在表面干燥时间内，如果没有格缝作为收口界限，涂装时必须在半小时内接上上一道工序。
如果因为吊篮调整、途中间憩或其他原因一旦中止施工后再接着涂装，很难避免会产生接茬、色差。
格缝设计运用的好会给建筑物整体设计风格锦上添花，同时对于设计师的设计理念和设计风格有更好的表现！。
外墙粉刷分格缝
外墙粉刷分格缝1、适用范围具有保温隔热、隔声要求的现浇钢筋混凝土剪力墙结构及围护结构的外墙保温施工。
2、工艺流程及操作要点2.1保温板安装2.1.1工艺流程：定位放线→绑扎墙板钢筋→隐检→绑扎钢筋保护层垫块、固定顶模棍→安装门窗洞及预留洞口模板→从墙角开始安装保温板→非整块保温板下料切锯→保温板就位固定→接缝处理→设置”L”型预埋筋→隐检→支墙模→穿墙螺栓孔洞处理→浇筑混凝土→拆模→清理保温板面浮浆2.1.2操作要点：钢筋绑扎必须符合验收要求，达到横平竖直，无扭曲变形，薄弱部位采用粗钢筋进行加固。
外墙模板必须是大模板或滑动模板。
2.1.2.1保温fef 板的下料（1）保温板的高度：首层为层高+5cm，首层以上为层高+3cm（企口高度2.5cm+变形0.5cm），这样可以保证保温板只在每层的层间出现一次拼缝，其它位置均不必进行水平缝拼接；（2）另外，保温板顶层为实际剩余高度；（3）用于找补的保温板可根据现场实量尺寸精确下料，下长料时一定要先在保温板上弹位置线，下短料时用钢尺垫着，使用较薄的钢锯条切锯，缝口越直越好。
另外，也可根据实际需要定型加工，现场直接拼装。
2.1.2.2用木板适当拍打保温板使其就位，然后在绑扎垫块的地方设置”L”型预埋筋，上下间距600~900cm，左右间距600mm。
2.1.2.3为了防止安装模板时过分压缩保温板，导致墙体钢筋没有保护层，必须在钢筋骨架与保温板之间绑扎垫块，并且在钢筋固定顶模棍。
2.1.2.4无论用于何处，保温板必须横向就位，即凹槽水平。
2.1.2.5保温板的拼缝应企口搭接，用火烧丝将两侧保温板的钢丝网拉紧，使保温之间的缝隙越小越好，收好部位必须粘贴海绵条的处理：保温板的水平和竖向拼缝处要附加连接平网，”U”型8#镀锌铅丝穿过保温板与墙体内侧钢筋缠绕绑扎；保温板在转角处及门窗等洞口必须设置角网，且宜在抹灰时设置；阳台下口、门窗等洞口四周、洞口四个角设置45捌酵?ǚ乐褂捎谟α??校?斐闪逊臁＃?2.1.2.6角部火烧丝、”U”型铅丝处保温板下宜收得太紧，以免过度压缩，混凝土浇筑的侧压力无法使其恢复。
外墙分格缝施工技术
外墙分格缝和滴水线采用成品塑料条施工方案一、前言目前外墙面分格条做法形式多样，根据分格条采用材料不同，主要有三种方法：一是预埋木条，即在抹面砂浆中预埋木条，然后在涂装施工后再去除木条，并用深色漆勾缝；二是用铝合金条，工程实践证明，这种作法存在较多缺陷。
首先是铝合金条在安装过程中容易遭到破坏，如碰扁、折弯等；其次是铝合金条镶嵌在水泥墙面中，如遇阴雨天，雨水会顺铝合金条与墙面裂缝处渗漏至内墙，尤其是山墙部位更为严重，影响用户的正常使用。
三是采用成品塑料分格条，这样可以保证分格条深浅一致，槽内平整光滑，最大限度降低平直度误差。
近几年来，我公司一些工程在施工中采用成品塑料条处理外墙抹灰分格缝和滴水线，很大程度地提高了工程施工质量和施工效率，达到较好应用效果。
二、分格条特点1、外墙分格缝和滴水线采用成品塑料条优点明显，应用塑料条代替铝合金条和预埋木条做法，可解决用铝合金条和预埋木条存在的缺陷。
2、采用成品塑料条处理外墙抹灰分格缝和滴水线，真正做到横平竖直、宽度均匀、颜色一致的质量效果。
三、适用范围成品塑料分格条适用于水泥砂浆、水刷石、涂料等外墙分格缝；各种滴水线和外墙不同饰面之间的分格。
四、材料要求塑料分格条采用PVC硬质塑料材料，厚度为1〜2.5mm，长度为2000- 6000mm，宽度为10〜50mm，深度为10〜25mm （商店有售）。
具体尺寸按设计规定执行，无规定时，分格缝塑料条选用20mm x 5mm断面尺寸，滴水线塑料条选用15mm x 5mm断面尺寸，以2-3mm厚水泥浆粘嵌在砂浆内，不回收。
五、工艺原理塑料分格条材质坚硬挺拨，不易变形，尺寸、色泽一致，用于外墙分格缝和滴水线很容易做到横平竖直、宽窄和颜色一致、粘结牢固的良好效果。
六、工艺流程及操作要点1、工艺流程当建筑物进入外墙装修时，首先抹好外墙基层底灰，墙面上按设计图要求或事先研究的装饰线方案弹线分格，拉通线弹出水平分格线，柱子等侧面用水平尺引过去，以保平直度，竖向分格缝，应统一吊线分块。
如何设置外墙抹灰分格缝
如何设置外墙抹灰分格缝2009-11-10 12:04:40| 分类：建筑工程施工方案| 标签：|字号大中小订阅外墙抹灰分格缝如何设置？设置间距多大为好？是不是6层以下的建筑不用设置分格缝？钢丝网架聚苯乙烯板外墙外保温施工工法（JSGF11-2002）1、适用范围具有保温隔热、隔声要求的现浇钢筋混凝土剪力墙结构及围护结构的外墙保温施工。
2、工艺流程及操作要点2.1保温板安装.1.1工艺流程：定位放线→绑扎墙板钢筋→隐检→绑扎钢筋保护层垫块、固定顶模棍→安装门窗洞及预留洞口模板→从墙角开始安装保温板→非整块保温板下料切锯→保温板就位固定→接缝处理→设置“L”型预埋筋→隐检→支墙模→穿墙螺栓孔洞处理→浇筑混凝土→拆模→清理保温板面浮浆2.1.2操作要点：钢筋绑扎必须符合验收要求，达到横平竖直，无扭曲变形，薄弱部位采用粗钢筋进行加固。
外墙模板必须是大模板或滑动模板。
2.1.2.1保温fef 板的下料（1）保温板的高度：首层为层高+5cm，首层以上为层高+3cm（企口高度2.5cm+变形0.5cm），这样可以保证保温板只在每层的层间出现一次拼缝，其它位置均不必进行水平缝拼接；（2）另外，保温板顶层为实际剩余高度；（3）用于找补的保温板可根据现场实量尺寸精确下料，下长料时一定要先在保温板上弹位置线，下短料时用钢尺垫着，使用较薄的钢锯条切锯，缝口越直越好。
另外，也可根据实际需要定型加工，现场直接拼装。
2.1.2.2用木板适当拍打保温板使其就位，然后在绑扎垫块的地方设置“L”型预埋筋，上下间距600~900cm，左右间距600mm。
2.1.2.3为了防止安装模板时过分压缩保温板，导致墙体钢筋没有保护层，必须在钢筋骨架与保温板之间绑扎垫块，并且在钢筋固定顶模棍。
2.1.2.4无论用于何处，保温板必须横向就位，即凹槽水平。
2.1.2.5保温板的拼缝应企口搭接，用火烧丝将两侧保温板的钢丝网拉紧，使保温之间的缝隙越小越好，收好部位必须粘贴海绵条的处理：保温板的水平和竖向拼缝处要附加连接平网，“U”型8#镀锌铅丝穿过保温板与墙体内侧钢筋缠绕绑扎；保温板在转角处及门窗等洞口必须设置角网，且宜在抹灰时设置；阳台下口、门窗等洞口四周、洞口四个角设置45捌酵?ǚ乐褂捎谟α??校?斐闪逊臁＃?2.1.2.6角部火烧丝、“U”型铅丝处保温板下宜收得太紧，以免过度压缩，混凝土浇筑的侧压力无法使其恢复。
外墙分格缝施工程序(3篇)
第1篇一、施工准备1. 确认设计图纸：根据建筑设计图纸，了解外墙分格缝的位置、尺寸、形状等要求。
2. 材料准备：准备好分格缝嵌条、抗裂砂浆、网格布、美纹纸、墨线、水平尺、经纬仪等施工材料。
3. 工具准备：准备切割机、电钻、锤子、铲刀、抹子、线锤等施工工具。
二、施工流程1. 基层处理：对外墙基层进行清理，确保表面干净、平整，无油污、灰尘等杂质。
2. 找规矩、做灰饼：在墙面上按照设计要求，用墨线弹出分格线，并用水平尺校准。
在分格线上每隔一定距离做灰饼，作为后续施工的基准。
3. 标筋抹底灰：在灰饼上抹上底灰，厚度根据实际情况而定，确保底灰平整、牢固。
4. 弹分格线：待底灰干至一定程度后，按照设计要求，用墨线弹出分格线。
分格线应横平竖直，接头平直。
5. 嵌分格条：在分格线上嵌入分格条，分格条应与墙面垂直，确保横平竖直。
分格条两侧用素水泥浆与墙面抹成45°角，确保嵌条牢固。
6. 抹面灰：在分格条上抹上面灰，厚度根据实际情况而定，确保面灰平整、牢固。
7. 拆除分格条：待面灰干至一定强度后，拆除分格条。
若采用隔夜条，需待面层砂浆达到适当强度后方可拆除。
8. 做滴水线：在窗台、雨棚、压顶等部位，先抹立面，后抹顶面，再抹底面。
顶面应抹出流水坡度，底面外沿边应做出滴水线槽，深度和宽度一般为10mm。
9. 收边收口：在外墙大面抗裂砂浆抹灰时，注意分格缝嵌条上下边接口处的粉刷，确保收边收口平整、美观。
10. 养护：待外墙分格缝施工完成后，进行养护，确保分格缝质量。
三、施工要点1. 施工过程中，注意分格线的横平竖直，确保分格效果美观。
2. 分格条嵌入时，确保与墙面垂直，接头平直。
3. 抹灰过程中，注意面灰的平整度，避免出现凹凸不平现象。
4. 做滴水线时，注意流水坡度，确保雨水能顺利排出。
5. 养护过程中，注意保持分格缝干燥、通风，避免水分蒸发不均导致分格缝开裂。
6. 施工过程中，注意安全，遵守施工规范，确保施工质量。
外墙分格缝施工技术 (2)
外墙分格缝和滴水线采用成品塑料条施工工艺（SJGF/3-004-2006）一、前言目前外墙面分格条做法形式多样，根据分格条采用材料不同，主要有三种方法：一是预埋木条，即在抹面砂浆中预埋木条，然后在涂装施工后再去除木条，并用深色漆勾缝；二是用铝合金条，工程实践证明，这种作法存在较多缺陷。
首先是铝合金条在安装过程中容易遭到破坏，如碰扁、折弯等；其次是铝合金条镶嵌在水泥墙面中，如遇阴雨天，雨水会顺铝合金条与墙面裂缝处渗漏至内墙，尤其是山墙部位更为严重，影响用户的正常使用。
三是采用成品塑料分格条，这样可以保证分格条深浅一致，槽内平整光滑，最大限度降低平直度误差。
近几年来，我公司一些工程在施工中采用成品塑料条处理外墙抹灰分格缝和滴水线，很大程度地提高了工程施工质量和施工效率，达到较好应用效果。
二、分格条特点1、外墙分格缝和滴水线采用成品塑料条优点明显，应用塑料条代替铝合金条和预埋木条做法，可解决用铝合金条和预埋木条存在的缺陷。
2、采用成品塑料条处理外墙抹灰分格缝和滴水线，真正做到横平竖直、宽度均匀、颜色一致的质量效果。
三、适用范围成品塑料分格条适用于水泥砂浆、水刷石、涂料等外墙分格缝；各种滴水线和外墙不同饰面之间的分格。
四、材料要求塑料分格条采用PVC硬质塑料材料，厚度为1～2.5mm，长度为2000～6000mm，宽度为10～50mm，深度为10～25mm（商店有售）。
具体尺寸按设计规定执行，无规定时，分格缝塑料条选用20mm×5mm断面尺寸，滴水线塑料条选用15mm×5mm断面尺寸，以2-3mm厚水泥浆粘嵌在砂浆内，不回收。
五、工艺原理塑料分格条材质坚硬挺拨，不易变形，尺寸、色泽一致，用于外墙分格缝和滴水线很容易做到横平竖直、宽窄和颜色一致、粘结牢固的良好效果。
六、工艺流程及操作要点1、工艺流程当建筑物进入外墙装修时，首先抹好外墙基层底灰，墙面上按设计图要求或事先研究的装饰线方案弹线分格，拉通线弹出水平分格线，柱子等侧面用水平尺引过去，以保平直度，竖向分格缝，应统一吊线分块。
外墙分隔缝施工方案
外墙分隔缝施工方案一、编制依据《德阳市人民医院内科综合住院大楼工程设计施工图纸及修改设计通知单》《绝热用挤塑聚苯依稀泡沫塑料XFS》GB/T10801。
2-2002《民用建筑节能设计标准》采暖居住建筑部分JGJ26—95《外墙外保温建筑构造一》02J1211《夏热冬冷地区居住建筑节能设计标准》JGJ134—2001《外墙外保温工程技术规程》JGJ144—2004《节能建筑工程施工质量验收规范》GB50411—2007《建筑装饰装修工程质量验收规范》GB50210—2001《建筑施工安全检查标准》JGJ59-99《建筑机械使用安全技术规程》JGJ33-2005《建筑工程施工质量统一验收标准》GB50300-2001《建筑施工安全检查标准》JGJ59-99《施工现场临时用电安全技术规范》JGJ46-2005《建筑施工高处作业安全技术规范》JGJ80-91《挤塑板保温构造图集》西南05J103二、工程概况本工程位于四川省德阳市泰山北路德阳市人民医院内建筑面积24582。
06平方米框架剪力墙结构体系地下两层地上十二层属一类高层建筑耐火等级一级抗震设防烈度为8度0.20g结构安全等级为二级建筑工程等级为一级设计使用年限50年。
本工程外墙采用仿石漆墙面具体做法如下1、墙体基层2、8厚1：3水泥砂浆打底加3防水剂13、8厚1:3水泥砂浆找平清扫扫毛或划出纹道4、3厚专用粘结剂5、界面剂一道6、30厚挤塑聚苯板保温层尼龙胀钉固定7、界面剂一道8、底层聚合物砂浆压入一层耐碱玻纤网格布首层增加一层加强网格布9、面层聚合物砂浆10、外墙仿石漆11、面层处理剂三、施工准备1、条件准备1外墙外保温施工应在结构、外门窗口及门窗框、各类墙面安装预埋件等施工及验收完毕后进行。
2外墙抹灰及外墙淋水试验验收合格且水泥砂浆抹灰层达到较高强度后方可施工。
2施工用吊篮或专用外脚手架搭设牢固安全检验合格。
脚手架横竖杆距离墙面、墙角适度脚手板铺设与外墙分格相适应。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
外墙分格缝和滴水线采用成品塑料条施工工艺
（SJGF/3-004-2006）
一、前言
目前外墙面分格条做法形式多样，根据分格条采用材料不同，主要有三种方法：一是预埋木条，即在抹面砂浆中预埋木条，然后在涂装施工后再去除木条，并用深色漆勾缝；二是用铝合金条，工程实践证明，这种作法存在较多缺陷。
首先是铝合金条在安装过程中容易遭到破坏，如碰扁、折弯等；其次是铝合金条镶嵌在水泥墙面中，如遇阴雨天，雨水会顺铝合金条与墙面裂缝处渗漏至内墙，尤其是山墙部位更为严重，影响用户的正常使用。
三是采用成品塑料分格条，这样可以保证分格条深浅一致，槽内平整光滑，最大限度降低平直度误差。
近几年来，我公司一些工程在施工中采用成品塑料条处理外墙抹灰分格缝和滴水线，很大程度地提高了工程施工质量和施工效率，达到较好应用效果。
二、分格条特点
1、外墙分格缝和滴水线采用成品塑料条优点明显，应用塑料条代替铝合金条和预埋木条做法，可解决用铝合金条和预埋木条存在的缺陷。
2、采用成品塑料条处理外墙抹灰分格缝和滴水线，真正做到横平竖直、宽度均匀、颜色一致的质量效果。
三、适用范围
成品塑料分格条适用于水泥砂浆、水刷石、涂料等外墙分格缝；各种滴水线和外墙不同饰面之间的分格。
四、材料要求
塑料分格条采用PVC硬质塑料材料，厚度为1～2.5mm，长度为2000～
6000mm，宽度为10～50mm，深度为10～25mm（商店有售）。
具体尺寸按设计规定执行，无规定时，分格缝塑料条选用20mm×5mm断面尺寸，滴水线塑料条选用15mm×5mm断面尺寸，以2-3mm厚水泥浆粘嵌在砂浆内，不回收。
五、工艺原理
塑料分格条材质坚硬挺拨，不易变形，尺寸、色泽一致，用于外墙分格缝和滴水线很容易做到横平竖直、宽窄和颜色一致、粘结牢固的良好效果。
六、工艺流程及操作要点
1、工艺流程
当建筑物进入外墙装修时，首先抹好外墙基层底灰，墙面上按设计图要求或事先研究的装饰线方案弹线分格，拉通线弹出水平分格线，柱子等侧面用水平尺引过去，以保平直度，竖向分格缝，应统一吊线分块。
用水泥素浆把塑料条固定在基层上，然后进行二次抹灰，使塑料条与水泥墙面在一个平面上。
外墙装饰施工完毕再把塑料条保护膜撕除。
2、操作要点
1、当设计对分格缝无任何规定时，应向设计人员提出增加分格条，特别是涂料饰面外墙。
墙面分格缝按窗口尺寸横向分格，阳台栏板拼缝处，栏板与墙体连接处均可设分格缝，山墙可只设水平分格缝。
2、分格缝塑料条的断面尺寸均应符合操作规程及验收规范。
为防止塑料条分格缝处漏渗，在塑料条的后壁加制防水檐，缝深部位内侧加坡度，抹灰时把防水檐镶嵌在砂浆内，由于分格缝条与抹灰层充分结合牢固，外墙雨水可顺塑料条分格条坡度流出。
3、外墙分格条采用一次性符合分格条宽度和深度的塑料条，分格缝深度不宜大于10mm，并永远镶嵌在墙体上。
分格条的断面形式要防止抹灰收缩后弹出。
4、为便于检查位置是否正确，水平分格条一般应粘在水平线下边，竖向分格条一般应粘在垂直线左侧，以便检查其准确度，防止发生错缝、高低不平和弯曲现象。
分格条两侧可用纯水泥浆固定，在水平线处应先抹下侧面。
5、如遇塑料条接头处，应用接头扣条把塑料条套住，接头扣条与塑料条套接处的缝隙用水泥浆堵严，以防止雨水流入缝隙内。
使用塑料条施工应注意的是，在外墙抹灰时应将落入槽内的砂浆随时清擦干净，以免影响分格缝的装饰效果。
七、机具设备
钢卷尺、线锤、经纬仪、水平仪、弹线墨斗、裁剪刀等。
八、劳动组织
外墙装修人员即可，不须另外增加。
九、质量标准
1、分格缝设置符合设计要求，宽度和深度均匀，表面平整光滑，棱角整齐。
2、滴水线整齐顺直，滴水线流水方向正确，坡度符合设计要求。
3、分格缝直线度允许偏差（ｍｍ）。
十、效益分析
直接埋入塑料分格缝嵌条是提高施工工效和工程质量品位的措施，相比定额中通常考虑抽条的施工工艺要简便，且施工质量易于控制（一般不会因起条造成脱灰而需补灰），其嵌条的费用（约1.5~1.7元/米）可抵消抽条耗用人工和抹灰材料，故新编定额也不作子目增补。
当设计要求嵌塑料线条时可另外计算。
十一、应用实例
采用塑料分格条处理外墙分格缝和滴水线已在多个工程应用，均取得较好效果（见下面效果图），具体工程实例见下表。
