C5116A立式车床的PLC控制
C5116A立式机床电气控制系统改造

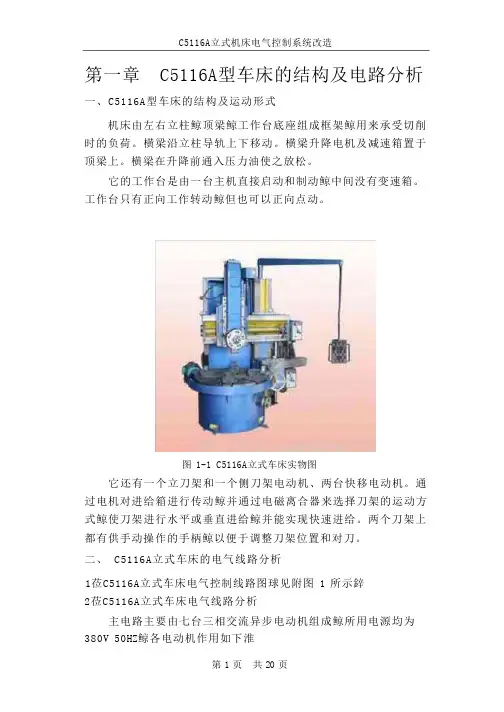

第一章 C5116A型车床的结构及电路分析一、C5116A型车床的结构及运动形式机床由左右立柱鲸顶梁鲸工作台底座组成框架鲸用来承受切削时的负荷。
横梁沿立柱导轨上下移动。
横梁升降电机及减速箱置于顶梁上。
横梁在升降前通入压力油使之放松。
它的工作台是由一台主机直接启动和制动鲸中间没有变速箱。
工作台只有正向工作转动鲸但也可以正向点动。
图 1-1 C5116A立式车床实物图它还有一个立刀架和一个侧刀架电动机、两台快移电动机。
通过电机对进给箱进行传动鲸并通过电磁离合器来选择刀架的运动方式鲸使刀架进行水平或垂直进给鲸并能实现快速进给。
两个刀架上都有供手动操作的手柄鲸以便于调整刀架位置和对刀。
二、 C5116A立式车床的电气线路分析1莅C5116A立式车床电气控制线路图球见附图 1 所示鋅2莅C5116A立式车床电气线路分析主电路主要由七台三相交流异步电动机组成鲸所用电源均为380V 50HZ鲸各电动机作用如下淮3、C5116A立式车床工作过程(1)准备工作状态闭合总开关“QF1 ” →变压器“TC”号灯“HL1 ”亮→按钮“SB”→“KM1 ”接通并自锁→M1启动→并且“KM1 ”在“23图区”的常开触点闭合→接通了整个控制回路, 此环节保证了机床必须在有润滑的前提下工作。
按下按钮“SB1 ” →M1停止鲸切断控制回路鲸故“SB1 ”又兼起机床总停作用。
(2) 工作台启动鲸制动按下按钮“SB5 ” →断电器“KA1 ”接通并自锁其→接通 KM2 和时间继电器“KT1 ” →接通“KM5 ” →“M2”在Y 形状态下启动鲸经一定时间球5S-7S鋅后鲸时间继电器“KT1 ” →切断接触器“KM5 ”→接通接触器“KM3 ”→电机进入三角形状态下运转。
此时按下“SB3 ”→继电器“KA1”和接触器“KM2”、“KM3”相继断电复位鲸而电机“M2”由于惯性并未立即停转鲸与其同轴交链的速度继电器“SR”的常开触点仍为断开。
型号C5116a单柱车床的基本结构和工作原理说明
型号C5116a单柱车床的基本结构和工作原理说明型号C5116a单柱车床是一种常见的金属加工设备，用于加工各类中小型零件，特别适用于车削圆柱、圆锥、端面、内外螺纹等零件。
本文将对型号C5116a单柱车床的基本结构和工作原理进行详细说明。
一、基本结构：1. 变速箱：位于车床床身的尾部，用于调整主轴的转速。
2. 主轴箱：位于床身的中部，主要包括主轴系统、强刚性箱体和变速机构。
3. 床身：为整个车床的支撑结构，由机械铸铁制成，具有高强度和刚性。
4. 刀架：位于床身顶部，可沿着床身纵向滑动，用于固定和调整切削刀具。
5. 车床床支：用于支撑床身，使其保持稳定。
6. 传动系统：用于主轴和刀架的传动。
二、工作原理：型号C5116a单柱车床的工作原理是通过主轴和切削刀具的相对运动来实现对工件的加工。
具体工作原理可分为以下几个步骤：1. 安装工件：首先将待加工的工件安装在车床工作台上，并利用螺纹或夹具固定。
确保工件的稳定性和精度要求。
2. 固定切削刀具：根据加工需求，在刀架上选择合适的切削刀具，并安装和固定。
确保切削刀具的位置和角度与工件要求相符。
3. 调整切削参数：根据工件材料、形状和加工要求，调整车床的主轴转速、进给速度和切削深度等参数。
4. 进给运动：启动主轴，使其按照设定的转速旋转起来，同时通过传动系统将动力传递给刀架，使其实现工件的进给运动。
5. 切削过程：当主轴旋转，刀架进行进给运动时，切削刀具与工件产生相对运动，刀具沿着工件表面切削削屑，从而实现对工件的切削。
6. 加工完成：根据工件的加工要求和切削路径，控制切削深度、进给速度等参数，使切削刀具顺利完成对工件的加工。
7. 去除削屑：在切削过程中，削屑会随着刀具的运动产生。
及时清理削屑，保持加工过程的顺利进行。
通过以上步骤，型号C5116a单柱车床能够完成对各类中小型零件的加工。
其基本结构和工作原理的合理设计，使得车床可以固定和调整切削刀具，具有较高的加工精度和稳定性。
C5116A立式车床技术规范
普利森C5116A单柱立式车床技术规范一、机床性能及特点普利森C5116A单柱立式车床适用于加工各种黑色金属，有色金属及部分非金属材料,可完成端面、内外圆柱面、内外圆锥面的车削和孔的钻、扩、铰等加工工序。
机床切削动作采用PLC控制,进给轴采用交流异步伺服电机驱动，触摸屏显示，手脉操作。
主传动为主轴交流伺服电机驱动，液压换挡，两挡无级调速。
刀架采用T形滑枕手动五工位刀台结构，刚性好，换刀方便。
工作台为手动四爪单动卡盘。
二、机床主要技术参数项目单位规格最大车削直径mm1600工作台直径mm1400最大工件高度mm1200最大工件重量t8刀架最大切削力kN20工作台最大扭矩kNm20工作台转速级数两挡无级工作台转速范围、r/min5～200刀架形式T形滑枕五工位手动刀台换刀方式手动换刀刀架滑枕水平行程mm-20～900刀架滑枕垂直行程mm800刀架回转角度±30°刀架快速移动速度mm/min4000刀架进给量范围mm/min1～500刀杆截面尺寸mm32×32横梁升降速度mm/min440横梁升降电机功率kW 2.2主电机功率kW AC：30加工尺寸精度IT7机床重量t16三、主要结构和性能机床为单立柱动梁结构，主要由工作台、变速箱、立柱、横梁、垂直刀架等几大部分组成，工作台底座把合在立柱下部，横梁为移动式，横梁升降机构可驱动横梁在立柱上垂直移动，横梁上装有一个垂直刀架，垂直刀架可以在横梁上水平移动，滑枕可以在刀架滑座上垂直移动。
主要铸件均采用高强度优质铸铁，树脂砂铸造。
1、工作台工作台主轴上装有NN3000K系列精密轴承，其内圈带有锥孔，通过调整轴承的径向间隙，来保证主轴的径向精度，主轴导轨采用的是高精度的推力球轴承，保证了主轴的端面跳动精度。
工件台为手动四爪卡盘。
机床主传动由主轴交流伺服电机驱动，自动换挡，这样使主轴获得了两个范围内的无级调速。
2、横梁为适应不同高度工件的加工，横梁在立柱上可以垂直移动，但不参与进给，工件加工时，横梁被液压夹紧在立柱上，保证了机床的整体刚性。
单柱车床型号C5116a的基本结构与原理

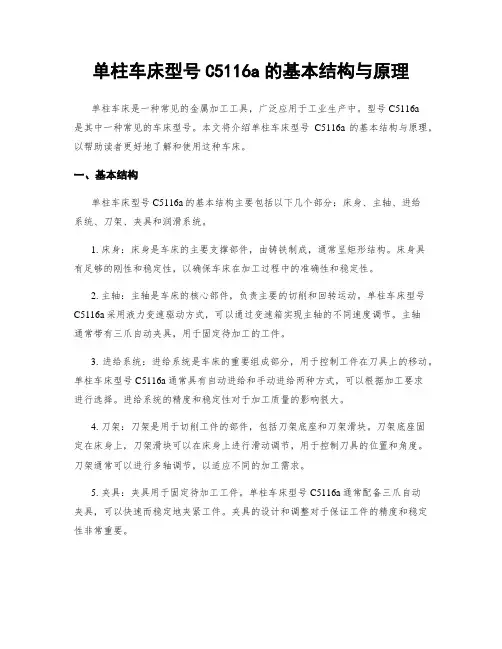

单柱车床型号C5116a的基本结构与原理单柱车床是一种常见的金属加工工具，广泛应用于工业生产中。
型号C5116a是其中一种常见的车床型号。
本文将介绍单柱车床型号C5116a的基本结构与原理，以帮助读者更好地了解和使用这种车床。
一、基本结构单柱车床型号C5116a的基本结构主要包括以下几个部分：床身、主轴、进给系统、刀架、夹具和润滑系统。
1. 床身：床身是车床的主要支撑部件，由铸铁制成，通常呈矩形结构。
床身具有足够的刚性和稳定性，以确保车床在加工过程中的准确性和稳定性。
2. 主轴：主轴是车床的核心部件，负责主要的切削和回转运动。
单柱车床型号C5116a采用液力变速驱动方式，可以通过变速箱实现主轴的不同速度调节。
主轴通常带有三爪自动夹具，用于固定待加工的工件。
3. 进给系统：进给系统是车床的重要组成部分，用于控制工件在刀具上的移动。
单柱车床型号C5116a通常具有自动进给和手动进给两种方式，可以根据加工要求进行选择。
进给系统的精度和稳定性对于加工质量的影响很大。
4. 刀架：刀架是用于切削工件的部件，包括刀架底座和刀架滑块。
刀架底座固定在床身上，刀架滑块可以在床身上进行滑动调节，用于控制刀具的位置和角度。
刀架通常可以进行多轴调节，以适应不同的加工需求。
5. 夹具：夹具用于固定待加工工件。
单柱车床型号C5116a通常配备三爪自动夹具，可以快速而稳定地夹紧工件。
夹具的设计和调整对于保证工件的精度和稳定性非常重要。
6. 润滑系统：润滑系统用于减少摩擦，降低磨损和延长机械部件的使用寿命。
单柱车床型号C5116a通常采用循环润滑系统，通过润滑油的循环输送和喷洒，保证机械部件的润滑效果。
二、工作原理单柱车床型号C5116a的工作原理主要包括以下几个步骤：工件固定、刀具选择、刀具进给、主轴旋转。
1. 工件固定：首先，将待加工的工件夹持在三爪自动夹具上，并通过调整夹具的位置和紧固力来确保工件的稳定性和准确性。
2. 刀具选择：根据加工要求和工件材料选择合适的切削刀具，将其安装在刀架上。
C5116A立式车床的PLC控制
---------------------------------------------------------------最新资料推荐------------------------------------------------------ C5116A立式车床的PLC控制论文题目：C5116A 立式车床的 PLC 控制第 1 页共 25 页1/ 28目录一绪论......................................................... ...........................................................31.1 PLC 的介绍 ........................................................ .............................................3 1.2 C5116A 单柱立式车床的概述 ........................................................ ............3 1.3 本文的内容......................................................... ............................................4 二系统控制过程分析......................................................... .........................................5 2.1 C5116A 型单柱立式车床的控制过程 ........................................................5 2.2 C5116A 型单柱立式车床的动作流程图 ....................................................6 三立式车床控制系统设计......................................................... .................................7 3.1 控制系统PLC 的选型 ........................................................---------------------------------------------------------------最新资料推荐------------------------------------------------------ ...........................7 3.2 系统I/O 分配表 ........................................................ .....................................8 3.3 系统的电路设计......................................................... .................................. 11 3.4 编写PLC 梯形图 ........................................................ .................................17 3.5 系统调试......................................................... ..............................................22 四总结......................................................... ........................................................... .. 23 参考文献......................................................... ........................................................... .. 24 致谢......................................................... ........................................................... .... 25第 2 页共 25 页3/ 28·一绪论1.1 PLC 的介绍 PLC 可编程逻辑控制器，一种数字运算操作的电子系统，专为在工业环境应用而设计的。
C5116A立式车床的PLC控制
论文题目：C5116A立式车床的PLC控制目录一绪论 (3)1.1 PLC的介绍 (3)1.2 C5116A单柱立式车床的概述 (3)1.3 本文的内容 (4)二系统控制过程分析 (5)2.1 C5116A型单柱立式车床的控制过程 (5)2.2 C5116A型单柱立式车床的动作流程图 (6)三立式车床控制系统设计 (7)3.1 控制系统PLC的选型 (7)3.2 系统I/O分配表 (8)3.3 系统的电路设计 (11)3.4 编写PLC梯形图 (17)3.5 系统调试 (22)四总结 (23)参考文献 (24)致谢 (25)一绪论1.1 PLC的介绍PLC可编程逻辑控制器，一种数字运算操作的电子系统，专为在工业环境应用而设计的。
可编程控制器称作可编程逻辑控制器(Programmable Logic Controller)，简称PLC，它主要用来代替继电器实现逻辑控制。
PLC以它的高可靠性和易操作性，主导了工控行业数十年，它将继续存在且壮大下去。
并在越来越多的行业中应用。
1.2 C5116A单柱立式车床的概述C5116A单柱立式车床由立柱、工作台及底座、十六级变速箱、横梁、垂直刀架、侧刀架、进给箱、横梁升降机构组成。
该机床是万能型机床，它的控制的核心是：1、对工作台（卡盘或主轴）的起动、停止、变速，采用PLC控制；2、横梁的升降采用PLC控制；3、垂直刀架运动、侧刀架运动两部分采用传统的继电器、接触器控制。
图1-1 C5116A型单柱立式车床1.3 本文的内容本文主要内容是：1、分析C5116A型单柱立式车床的工作过程；2、选用PLC的型号及其各个功能模块；3、设计控制系统的硬件连接电路，并且为系统分配I/O端口；4、利用PLC顺序控制设计法，编写PLC的梯形图；5、对梯形图程序进行调试。
二系统控制过程分析2.1 C5116A型单柱立式车床的控制过程机床全部可动部位分别由七台三相交流电动机拖动，分别是油泵电动机、工作台（卡盘）旋转拖动电动机、横梁升降拖动电动机、垂直刀架的快速移动与进给移动拖动电动机。
