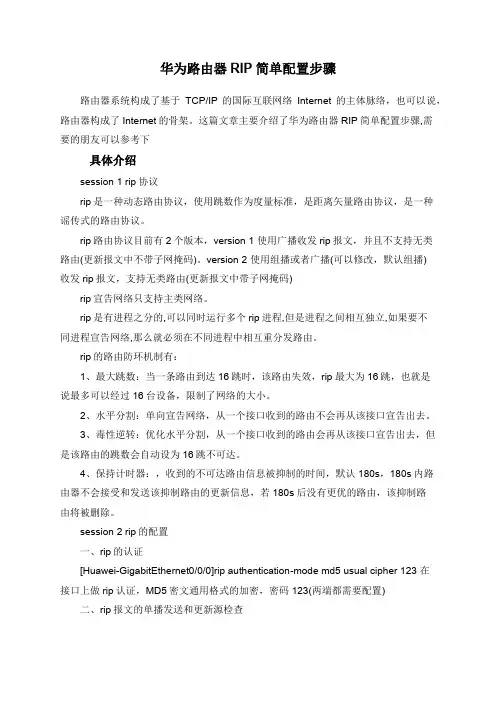

华为路由器RIP简单配置步骤路由器系统构成了基于TCP/IP 的国际互联网络Internet 的主体脉络，也可以说，路由器构成了Internet的骨架。
这篇文章主要介绍了华为路由器RIP简单配置步骤,需要的朋友可以参考下具体介绍session 1 rip协议rip是一种动态路由协议，使用跳数作为度量标准，是距离矢量路由协议，是一种谣传式的路由协议。
rip路由协议目前有2个版本，version 1 使用广播收发rip报文，并且不支持无类路由(更新报文中不带子网掩码)。
version 2 使用组播或者广播(可以修改，默认组播)收发rip报文，支持无类路由(更新报文中带子网掩码)rip宣告网络只支持主类网络。
rip是有进程之分的,可以同时运行多个rip进程,但是进程之间相互独立,如果要不同进程宣告网络,那么就必须在不同进程中相互重分发路由。
rip的路由防环机制有：1、最大跳数：当一条路由到达16跳时，该路由失效，rip最大为16跳，也就是说最多可以经过16台设备，限制了网络的大小。
2、水平分割：单向宣告网络，从一个接口收到的路由不会再从该接口宣告出去。
3、毒性逆转：优化水平分割，从一个接口收到的路由会再从该接口宣告出去，但是该路由的跳数会自动设为16跳不可达。
4、保持计时器：，收到的不可达路由信息被抑制的时间，默认180s，180s内路由器不会接受和发送该抑制路由的更新信息，若180s后没有更优的路由，该抑制路由将被删除。
session 2 rip的配置一、rip的认证[Huawei-GigabitEthernet0/0/0]rip authentication-mode md5 usual cipher 123 在接口上做rip认证，MD5密文通用格式的加密，密码123(两端都需要配置)二、rip报文的单播发送和更新源检查1、单播发送rip报文，应用于NBMA非广播多路网络，如framerelay、ATM、X.25，解决了这些网络无法收发组播和广播报文的问题[Huawei]rip 1[Huawei-rip-1]peer 12.1.1.2 手动指定单播发送的rip邻居[Huawei-rip-1]quit2、rip检查更新源会检测对端接口是否和本端接口在同一个网段，在P2P网络中链路的两端ip地址属于不同的网段，必须取消报文源检测才能建立邻居关系[Huawei]rip 1[Huawei-rip-1]undo verify-source 关闭了更新源检测，默认情况下已开启[Huawei-rip-1]quit三、rip的发布聚合路由[Huawei]interface g0/0/0[Huawei-GigabitEthernet0/0/1]rip summary-address 192.168.0.0 255.255.0.0 avoid-feedback 向外宣告一条聚合路由，并且禁止从该接口学习到相同的聚合路由，以防止产生路由环路四、路由防环命令1、水平分割，开启水平分割功能，默认开启。
华为路由器RIP协议通信的配置方法
华为路由器RIP协议通信的配置方法华为的产品主要涉及通信网络中的交换网络、传输网络、无线及有线固定接入网络和数据通信网络及无线终端产品,其出产的路由器功能强大，那么你知道华为路由器RIP协议通信的配置方法吗?下面是整理的一些关于华为路由器RIP协议通信的配置方法的相关资料，供你参考。
华为路由器RIP协议通信的配置方法：这次实验采用两个华为AR1200路由器来组成链式网络，目的是为了实现RIP协议通信。
具体方法和组网图如下所示：路由器1的配置：interface Eth-Trunk1 #作端口聚合配置ip address 192.168.1.1 255.255.255.0interface Ethernet0/0/0undo shutdowneth-trunk 1interface Ethernet0/0/1undo shutdowneth-trunk 1# #创建不同网段的环回接口interface LoopBack4ip address 192.168.40.1 255.255.255.255 interface LoopBack5ip address 192.168.50.1 255.255.255.255 interface LoopBack6ip address 192.168.60.1 255.255.255.255 #rip 1 #启用rip version 2协议、向外宣告网段undo summaryversion 2network 192.168.1.0network 192.168.40.0network 192.168.50.0network 192.168.60.0路由器2的配置：interface Eth-Trunk1 #作端口聚合配置ip address 192.168.1.2 255.255.255.0 interface Ethernet0/0/0undo shutdowneth-trunk 1interface Ethernet0/0/1undo shutdowneth-trunk 1# #创建不同网段的环回接口interface LoopBack1ip address 192.168.10.1 255.255.255.255 interface LoopBack2ip address 192.168.20.1 255.255.255.255 interface LoopBack3ip address 192.168.30.1 255.255.255.255#rip 1 #启用rip version 2协议、向外宣告网段undo summaryversion 2network 192.168.1.0network 192.168.10.0network 192.168.20.0network 192.168.30.0看过文章“华为路由器RIP协议通信的配置方法”的人还。
华为交换机ripv1配置
华为交换机Ripvl 协议的配置rip （路由信息协议）1、按照上图给路由器个端口及PC 机配置ip 地址 Arl:<Huawei>system-view[Huawei]undoinfo-centerenable〃禁止显示信息提示 [Huawei]intg0∕0∕l[Huawei-GigabitEthernetO∕O∕l]ipadd192.168.1.124[Huawei-GigabitEthernetO∕O∕l]quit[Huawei]intg0∕0∕0[Huawei-GigabitEthernetO∕O∕O]ipadd192.168.2.124[Huawei-GigabitEthernetO∕O∕O]quit[Huawei]disiprou[Huawei]disiprouting-table 〃查看路由表，只有直连路由，没有3.0段的路由 Ar2:<Huawei>sy[Huawei]undoinfo-centerenable[Huawei]intg0∕0∕0[Huawei-GigabitEthernetO∕O∕O]ipadd192.168.2.224[Huawei-GigabitEthernetO∕O∕O]quit[Huawei]intgO/O/1[Huawei-GigabitEthernetO∕O∕l]ipadd192.168.3.124[Huawei-GigabitEthernetO∕O∕l]quit[Huawei][Huawei]disiprouting-table 〃查看路由表，只有直连路由，没有1.0段的路由 2、配置rip 路由协议Arl:[Huawei]rip1 〃启用rip 协议，进程号为1[Huawei-rip-l]network192.168.1.0 〃向直连网段1.0进行宣告[Huawei-rip-l]network192.168.2.0〃向直连网段2.0进行宣告 192.168.2.2 GECWOAR A 192.168.3.1[Huawei]disiprouting-table〃查看路由表Ar2：[Huawei]rip1[Huawei-rip-l]network192.168.2.0[Huawei-rip-1]network192.168.3.0[Huawei-rip-l]quit[Huawei]disiprouting-table 〃查看路由表，已经生成了Lo段的rip路由或者[Huawei]disiprouting-tableprotocolrip 〃只看生成的rip路由3、用PC验证WPel 一二D I x_ S⅜W≡ no-ri 组第UDP发包工具串口40.00%packetlossround-tripmin∕avg/max=0/21/31msPOpinq192.168.3.2Ping192.168.3From192∙168.3From192.168.3From192.168.3From192.168.3From192.168.3---- 192.16θ.3.2pingstatistics -------------------------------5packet(s)transmitted5packet(s)received0.00%packetlossround-tripzαxn∕avg∕max=15/15/16msPO。
华为配置RIP版本示例
（华为）配置RIP 版本示例使用RIP 之前，需要配置RIP 的基本功能及版本。
可以通过相关命令进行查看配置结果。
组网需求 如图1所示，要求在 RouterA 、RouterB 、RouterC 和RouterD 的所有接口上使能 RIP ，并使用RIP-2 进行网络互连。
图1配置RIP 版本组网图RoulerCGE2/0/0 172J6J 2/24GE V-'C 担R Q ut9rB 192.168.1.1/24 GE2/0/0 GE3/0/0 172. W,1.1/24 10.1 1.2/24 配置思路 采用如下的思路配置RIP 的版本:1. 配置各接口的IP 地址，使网络可达。
2. 在各路由器上使能RIP ，配置RIP 基本功能。
3. 在各路由器上配置RIP-2版本，查看精确的子网掩码信息。
数据准备为完成此配置例，需准备如下的数据：• 在RouterA 上指定使能RIP 的网段192.168.1.0 。
• 在 RouterB 上指定使能 RIP 的网段 192.168.1.0，172.16.0.0，10.0.0.0• 在RouterC 上指定使能RIP 的网段172.16.0.0 。
• 在RouterD 上指定使能RIP 的网段10.0.0.0 。
• 在 RouterA 、RouterB 、RouterC 和 RouterD 上配置 RIP-2 版本。
操作步骤1. 配置各接口的IP 地址（略）2. 配置RIP 基本功能# 配置 RouterA 。
[RouterA] rip[RouterA-rip-1] network 192.168.1.0GE 1/0/0 192JSSJ.2/24 RouterARouterD[RouterA] display rip 1 route Route Flags: R - RIPA - Aging, S - Suppressed, G - Garbage-collectPeer 192.168.1.2 on GigabitEthernet1/0/0Destination/Mask Nexthop Cost Tag Flags Sec10.0.0.0/8 192.168.1.2 1 0 RA 14172.16.0.0/16 192.168.1.2 1 0 RA 14从路由表中可以看出， RIP-1 发布的路由信息使用的是自然掩码3. 配置 RIP 的版本# 在 RouterA 上配置 RIP-2 。
华为RIP路由配置教程有哪些命令
华为RIP路由配置教程有哪些命令路由器系统构成了基于TCP/IP 的国际互联网络Internet 的主体脉络，也可以说，路由器构成了Internet的骨架。
这篇文章主要介绍了华为RIP路由配置教程,需要的朋友可以参考下一、RIP基础配置1、配置RIP进程全局进程[Huawei]rip 10VPN下的RIP进程[Huawei]rip vpn-instance 1RIP只在指定网段上的接口运行。
对于不在指定网段上的接口，RIP既不在它上面接收和发送路由，也不将它的接口路由转发出去。
因此，RIP启动后必须指定其工作网段。
2、配置RIP进程描述(可选)[Huawei-rip-10]description test3、禁止对RIP报文源地址检查(可选)[Huawei-rip-10]undo verify-source缺省情况下，使能了对收到的RIP路由更新报文进行源IP地址的检测，即检查发送报文的接口IP跟接收报文的IP地址是否在同一网段。
如果不同，则该RIP报文不被设备处理。
但当在P2P网络中链路两端的IP地址属于不同网络时，只有取消报文的源地址检查，才能建立起正常的邻居关系。
4、指定RIP生效的网段(即宣告网络)。
[Huawei-rip-10]network 172.16.0.0宣告时不带子网掩码，因为该地址必须是自然网段，不能是子网地址(与OSPF等不一样)，如果路由器连接了一个自然段的多个子网，也只需用一条对应自然网段的命令使能RIP。
一个接口只能与一个RIP 进程相关联。
5、指定RIP邻居的IP地址(可选，仅用于NBMA网络)[Huawei-rip-10]peer 172.16.0.1通常情况下，RIP使用广播或组播地址发送报文。
如果在不支持广播或组播报文的链路上运行RIP，则必须在链路两端手工相互指定RIP 的邻居，这样报文就会以单播形式发送到对端。
通常情况下不推荐使用该命令，因为会造成对端同时收到同一报文的组播(或广播)和单播两种形式。
如何配置华为动态路由RIP
如何配置华为动态路由RIP华为的产品主要涉及通信网络中的交换网络、传输网络、无线及有线固定接入网络和数据通信网络及无线终端产品,其出产的路由器功能强大，那么你知道如何配置华为动态路由RIP吗?下面是店铺整理的一些关于如何配置华为动态路由RIP的相关资料，供你参考。
配置华为动态路由RIP的方法静态路由：安全、配置繁琐、网络工程师必须非常了解本网络结构。
动态路由：适用于中型及大型网络、相应网络拓扑结构改变、不安全。
IGPS 内部网关路由工作在一个AS内部EGPS 边界网关路由工作在AS之间AS自治系统：一组受相同组织管理并维护的网络设备构成的网络IGPS：RIP OSPF IS-IS(底层地址比较怪)、IGRP(cisco私有协议，基本不用)、EIGRP(cisco)EGPS：BGP、EGP(基本不用)距离矢量型：RIP 开销COST=HOP跳数链路带宽型：OSPF ISIS COST=BW带宽混合型：EGIRP COST=HOP BW 延迟可靠性负载 MTU路径型：BGP COST=属性路由选择优先级：数字越小越可信华为：直连优先级 0OSPF10ISIS15静态60RIP100BGP256注意：针对于相同目标，不同协议比优先级，相同协议比开销。
RIP： routing information protocolRIPV1有类别：传闻型贝尔曼-福特算法本地+1 传递周期性更新时间+触发 30s;判断老化和抑制需要180s180s后发现不可达，不会删除该路由，而会再过一个垃圾时间120s，仍未不可达，才会删除更新发送方式：广播max跳数16(即不可达)动态路由通道2层含义network 192.168.1.01. 检查路由表中属于192.168.1.0的路由，加入更新包2. 检查属于192.168.1.0网络的本地接口，更新包从这些接口发出RIPV2无类别：支持无类网络更新采用组播 224.0.0.9支持路由认证抓包可以区分V1和V2;V1包只有IP地址，V2包有IP还有子网掩码RIPV1配置实验：简单拓扑：R1配置：设置名字和IP地址R1的RIP设置R2配置：R2有两个接口需要设置如下设置ripR3配置：在配置R3的RIP前，可以查看路由表如下由图知，此时R1上的192.168.1.0/24网段还不可达;需要配置R3上的RIP然后在查看R3路由表，可以看到已经学到到R1的路由查看R1路由表，可看到已经学到R3上192.168.2.0网段RIPV2基本配置如RIPV1，只需多如下一步[R2-RIP-1] version 2 设置为版本2，即支持认证明文认证[R1-Ethernet0/0/0]rip authentication-mode simple huawei 抓包分析如下，可以看到key密文认证[R1-Ethernet0/0/0]rip authentication-mode simple md5 usual抓包如下，采用MD5加密为密文。
华为eNSP配置实例7——RIP路由
• 场景 • 你是你们公司的网络管理员。现在公司的内部网较小，仅
有三台路由器，规划了五个网络。所以你决定使用RIP协议 来实现路由信息的相互传输。考虑到兼容性问题，你希望 使用RIPv1，但是RIPv2有很多优点。经过测试，你最终使 用了RIPv2
网 络 拓 扑 图
10.0.12.2
• [R3]display ip routing-table
10.0.1.0/24 RIP 10.0.2.0/24 RIP 10.0.3.0/24 Direct 10.0.3.1/32 Direct 10.0.12.0/24 RIP 100 2 100 1 0 0 0 0 100 1 D 10.0.23.1 Serial0/0/1 D 10.0.23.1 Serial0/0/1 D 10.0.3.1 Ethernet0/0/1 D 127.0.0.1 Ethernet0/0/1 D 10.0.23.1 Serial0/0/1
• R3的基本配置
• <Huawei>undo ter mon • <Huawei>sys
• [Huawei]sysname R3
• [R3]int s0/0/1 • [R3-Serial0/0/1]ip addr 10.0.23.2 24
• [R3-Serial0/0/1]undo shut
• [R3-Serial0/0/1]int e0/0/1 • [R3-Ethernet0/0/1]ip addr 10.0.3.1 24 • [R3-Ethernet0/0/1]undo shut
• Destination/Mask
• • • • • • • • • • • • •
ensp实验：配置RIP
ensp实验：配置RIP两个路由器使⽤rip协议；通过回环⼝ping测试；1.配置路由器配置路由器AR1:syssys R1int g0/0/0ip add 12.0.0.124给AR1配置回环⼝，⽤来模拟直连做测试：int lo 1ip add 1.1.1.132查看回环⼝是否配置成功：dis ip rou查看R1的接⼝信息：dis ip int b路由器AR1的两个接⼝配置成功：然后⽤同样的⽅式配置路由器AR2；路由器：syssys R2int g0/0/0ip add 12.0.0.224回环⼝：int lo 2ip add 2.2.2.232回环⼝以直连的⽅式出现在路由表中回环⼝和接⼝g0/0/0都配置成功2.地址2.2.2.2和1.1.1.1互相访问也就是1.1.1.1和2.2.2.2要能互相ping通；2.2.2.2和1.1.1.1不在同⼀个⽹段，想从2.2.2.2访问1.1.1.1需要路由器R2转发；⽽路由器R2的路由表中没有1.1.1.1的路由；解决⽅案：1】在R2中配置静态路由2】配置缺省路由，下⼀跳指定R1的接⼝地址；3】使⽤动态路由；这⾥选第3中⽅案，使⽤动态路由协议RIP3.配置RIP给路由器AR1配置RIPsysrip 1ver 2net 12.0.0.0net 1.0.0.0给路由器AR2配置RIPsysrip 1ver 2net 12.0.0.0net 2.0.0.0查看AR2的动态路由表：dis ip routing-table pro rip可以看到路由器R2通过RIP协议学到了路由器R1的RIP动态路由表；导致的结果是路由器R2中有了1.1.1.1的路由，导致2.2.2.2能访问1.1.1.1，导致2.2.2.2可以ping通1.1.1.1 ping测试：ping1.1.1.1。
华为网络部分--3RIPV1-RIPV2
华为网络部分- - 3RIPV1-RIPV2前言：在管理的小型网络中包含三个路由器，并规划了五个网络。
在网络中需要配置RIP路由协议来实现路由信息的相互传输。
最初使用的是RIPv1，后来发现RIPv2更有优势，于是决定优化网络，使用RIPv2。
学习目标：理解RIP的路由协议的放环机制掌握RIPv1的配置方法掌握在特定的网络和接口上启用rip的方法掌握display和debugging命令测试RIP的方法掌握测试RIP路由网络连通性的方法掌握RIPv2的配制方法拓扑图操作步骤步骤一实验环境准备步骤二测试连通性(在R2上与R1、R2ping通，数据有去有回，说明已通)步骤三配置RIPv1协议在R1上启动RIP协议，并将10.0.0.0网段发布到RIP协议中在R2上启动RIP协议，并将10.0.0.0网段发布到RIP协议中在R3上启动RIP协议，并将10.0.0.0网段发布到RIP协议中步骤四验证RIPv1路由查看R1、R2和R3的路由表。
确保路由器已经学习到标注的RIP路由检测R1到IP地址10.1.13.1的连通性。
R1和R3能够互通执行debugging命令，查看RIPv1协议的定时更新情况。
执行debugging命令开启RIP调试功能。
注意只能在用户视图下执行debugging命令。
执行display debugging命令，查看当前的调测信息。
执行terminal debugging命令，开启debug信息在终端屏幕上显示的功能。
路由器见得RIP交互信息显示如下：执行undo debugging rip <process-id> or undo debugging all 命令，关闭调测功能。
<R1>undo debugging rip 1《注释：开启过多的调测功能将消耗路由器的大量资源，甚至可能导致宕机。
因而，请慎重使用开启批量debug功能的命令，如debug all》步骤五配置RIPv2协议基于前面的配置，只需在RIP子视图模式下配置version 2即可。
华为路由器RIP协议通信的配置方法
华为路由器RIP协议通信的配置方法华为的产品主要涉及通信网络中的交换网络、传输网络、无线及有线固定接入网络和数据通信网络及无线终端产品,其出产的路由器功能强大，那么你知道华为路由器RIP协议通信的配置方法吗?下面是整理的一些关于华为路由器RIP协议通信的配置方法的相关资料，供你参考。
华为路由器RIP协议通信的配置方法：这次实验采用两个华为AR1200路由器来组成链式网络，目的是为了实现RIP协议通信。
具体方法和组网图如下所示：路由器1的配置：interface Eth-Trunk1 #作端口聚合配置ip address 192.168.1.1 255.255.255.0interface Ethernet0/0/0undo shutdowneth-trunk 1interface Ethernet0/0/1undo shutdowneth-trunk 1# #创建不同网段的环回接口interface LoopBack4ip address 192.168.40.1 255.255.255.255 interface LoopBack5ip address 192.168.50.1 255.255.255.255 interface LoopBack6ip address 192.168.60.1 255.255.255.255 #rip 1 #启用rip version 2协议、向外宣告网段undo summaryversion 2network 192.168.1.0network 192.168.40.0network 192.168.50.0network 192.168.60.0路由器2的配置：interface Eth-Trunk1 #作端口聚合配置ip address 192.168.1.2 255.255.255.0 interface Ethernet0/0/0undo shutdowneth-trunk 1interface Ethernet0/0/1undo shutdowneth-trunk 1# #创建不同网段的环回接口interface LoopBack1ip address 192.168.10.1 255.255.255.255 interface LoopBack2ip address 192.168.20.1 255.255.255.255 interface LoopBack3ip address 192.168.30.1 255.255.255.255#rip 1 #启用rip version 2协议、向外宣告网段undo summaryversion 2network 192.168.1.0network 192.168.10.0network 192.168.20.0network 192.168.30.0看过文章“华为路由器RIP协议通信的配置方法”的人还。
华为设备rip动态路由、被动接口的配置
华为设备rip动态路由、被动接⼝的配置1、需求需要在R1、R2、R3上配置回环接⼝与ripv2动态路由协议，同时给R2配置被动接⼝，不向R1、R3发送报⽂；R1、R3可以互相ping通过，R2可以ping通R1和R3，但R1、R3⽆法ping通R2。
2、拓扑3、配置接⼝ip配置R1[R1]inte lo 0[R1-LoopBack0]ip add 1.1.1.1 32[R1-LoopBack0]int g0/0/0[R1-GigabitEthernet0/0/0]ip add 12.1.1.1 24[R1-GigabitEthernet0/0/0]int g0/0/1[R1-GigabitEthernet0/0/1]ip add 13.1.1.1 2R2[R2]inte lo 0[R2-LoopBack0]ip add 2.2.2.2 32[R2-LoopBack0]int g0/0/0[R2-GigabitEthernet0/0/0]ip add 12.1.1.2 24[R2-GigabitEthernet0/0/0]int g0/0/1[R2-GigabitEthernet0/0/1]ip add 23.1.1.2 24R3[R3]int lo 0[R3-LoopBack0]ip add 3.3.3.3 32[R3-LoopBack0]int g0/0/0[R3-GigabitEthernet0/0/0]ip add 13.1.1.3 24[R3-GigabitEthernet0/0/0]int g0/0/1[R3-GigabitEthernet0/0/1]ip add 23.1.1.3 24路由配置R1[R1-rip-1]version 2 #指定路由版本，华为默认使⽤2版本[R1-rip-1]undo summary #关闭⾃动汇总，所有的动态路由协议都不需要做⾃动汇总[R1-rip-1]network 1.0.0.0 #建⽴邻居关系，宣告路由[R1-rip-1]network 12.0.0.0[R1-rip-1]network 13.0.0.0R2[R2-rip-1]version 2[R2-rip-1]undo summary[R2-rip-1]silent-interface g0/0/0 #配置被动端⼝，使得R1、R3发现不了R2[R2-rip-1]silent-interface g0/0/1[R2-rip-1]network 12.0.0.0[R2-rip-1]network 2.0.0.0[R2-rip-1]network 23.0.0.0R3[R3-rip-1]version 2 #解释同R1⼀样[R3-rip-1]undo summary[R3-rip-1]network 3.0.0.0[R3-rip-1]network 23.0.0.0[R3-rip-1]network 13.0.0.04、需求验证测试ping通情况，R1、R3可以互相ping通，但都ping不通R2 R2都可以ping通查看路由表但R1、R3可以ping通R2两端的接⼝地址实验完成。
rip配置实例
网络拓扑图如下所示大家应高注意的是，路由器相连需要用S串口。
如下所示，添加WIC-1T。
将WIC-1T拖到交换机上的每一个都必须添加配置PC1的ip 1.1.1.1 掩码255.255.255.0 网关1.1.1.2（这地方必须是这个网关）PC2的ip 1.1.5.1 掩码255.255.255.0 网关 1.1.5.2PC3 的ip 1.1.4.1 掩码255.255.255.0 网关 1.1.4.2配置router1如下Router>enRouter#config terEnter configuration commands, one per line. End with CNTL/Z.Router(config)#int f0/0Router(config-if)#ip address 1.1.1.2 255.255.255.0Router(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upRouter(config-if)#exitRouter(config)#ine s0/0/0^% Invalid input detected at '^' marker.Router(config)#int s0/0/0Router(config-if)#ip address 1.1.6.1 255.255.255.0Router(config-if)#clo rate 64000Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial0/0/0, changed state to downRouter(config-if)#exitRouter(config)#int s0/0/1Router(config-if)#ip add 1.1.2.1 255.255.255.0Router(config-if)#clo rate 64000Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial0/0/1, changed state to downRouter(config-if)#exitRouter(config)#router ripRouter(config-router)#network 1.0.0.0Router(config-router)#exitRouter(config)#show ip router^% Invalid input detected at '^' marker.Router(config)#show ip route^% Invalid input detected at '^' marker.Router(config)#exit%SYS-5-CONFIG_I: Configured from console by consoleRouter#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set1.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, FastEthernet0/0Router#%LINK-5-CHANGED: Interface Serial0/0/1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/1, changed state to up %LINK-5-CHANGED: Interface Serial0/0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/0, changed state to up配置router 2如下所示Router>enRouter#config tr^% Invalid input detected at '^' marker.Router#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#int f0/0Router(config-if)#ip add 1.1.5.2 255.255.255.0Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upRouter(config-if)#exitRouter(config)#int s0/0/0Router(config-if)#ip add 1.1.3.1 255.255.255.0Router(config-if)#clo rate 64000Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial0/0/0, changed state to downRouter(config-if)#exitRouter(config)#int s0/0/1Router(config-if)#ip add 1.1.2.2 255.255.255.0Router(config-if)#clo rate 64000Router(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0/1, changed state to upRouter(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/1, changed state to upRouter(config-if)#exitRouter(config)#roouter rip^% Invalid input detected at '^' marker.Router(config)#router ripRouter(config-router)#network% Incomplete command.Router(config-router)#network 1.0.0.0Router(config-router)#exitRouter(config)#show ip route^% Invalid input detected at '^' marker.Router(config)#exit%SYS-5-CONFIG_I: Configured from console by consoleRouter#sho ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set1.0.0.0/24 is subnetted, 3 subnetsR 1.1.1.0 [120/1] via 1.1.2.1, 00:00:10, Serial0/0/1C 1.1.2.0 is directly connected, Serial0/0/1C 1.1.5.0 is directly connected, FastEthernet0/0Router#%LINK-5-CHANGED: Interface Serial0/0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/0, changed state to up 配置router如下所示Router>enRouter#config terEnter configuration commands, one per line. End with CNTL/Z.Router(config)#int f0/0Router(config-if)#ip add 1.1.4.2 255.255.255.0Router(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upRouter(config-if)#exitRouter(config)#int s0/0/0Router(config-if)#ip add 1.1.6.2 255.255.255.0Router(config-if)#clo rate 64000Router(config-if)#no shutdowwn^% Invalid input detected at '^' marker.Router(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0/0, changed state to upRouter(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/0, changed state to up exitRouter(config)#int s0/0/1Router(config-if)#ip add 1.1.3.2 255.255.255.0Router(config-if)#clo rate 64000Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial0/0/1, changed state to upRouter(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/1, changed state to upRouter(config-if)#exitRouter(config)#router ripRouter(config-router)#network 1.0.0.0Router(config-router)#exitRouter(config)#exit%SYS-5-CONFIG_I: Configured from console by consoleRouter#shoe w ip route^% Invalid input detected at '^' marker.Router#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set1.0.0.0/24 is subnetted, 6 subnetsR 1.1.1.0 [120/1] via 1.1.6.1, 00:00:15, Serial0/0/0R 1.1.2.0 [120/1] via 1.1.6.1, 00:00:15, Serial0/0/0[120/1] via 1.1.3.1, 00:00:09, Serial0/0/1C 1.1.3.0 is directly connected, Serial0/0/1C 1.1.4.0 is directly connected, FastEthernet0/0R 1.1.5.0 [120/1] via 1.1.3.1, 00:00:09, Serial0/0/1C 1.1.6.0 is directly connected, Serial0/0/0Router#相互ping用PC3 ping PC1。
13.在华为路由器上配置静态路由和RIP协议(实训)
实验步骤 路 由 器 RIP RIP 配 置 （实 训 ）
5.进入路由器C 对其如下进行配置。 5.进入路由器C，对其如下进行配置。 进入路由器
<Quidway>system Enter system view, return to user view with Ctrl+Z. [Quidway]interface e0 [Quidway[Quidway-Ethernet0]ip add 192.168.13.1 255.255.255.0 [Quidway[Quidway-Ethernet0]undo shutdown [Quidway[Quidway-Ethernet0]quit [Quidway]int s1 [Quidway[Quidway- erial1]ip add 192.168.2.3 255.255.255.0 [Quidway[Quidway- erial1]undo shut [Quidway[Quidway- erial1]quit [Quidway]rip [Quidway[Quidway-rip]networ 192.168.13.0 [Quidway[Quidway-rip]networ 192.168.2.0 [Quidway[Quidway-rip]quit [Quidway]ip routin
实验步骤 路 由 器 静 态 路 由 配 置 （实 训 ）
10
5.分别进入每台计算机，Ping其它计算机， 5.分别进入每台计算机，Ping其它计算机，测试能否 分别进入每台计算机 其它计算机 Ping通 Ping通。 6.分别进入每个路由器，用display ip route命令， 6.分别进入每个路由器， route命令， 分别进入每个路由器 命令 查看各路由器的路由表。 查看各路由器的路由表。
华为eNsp关于RIP协议和OSPF协议的配置文档及拓扑图
华为eNsp关于RIP协议和OSPF协议的配置文档及拓扑图每一个路由器的配置文档：R1:<Huawei>sys[Huawei]undo info-center enable[Huawei]interface giga 0/0/0[Huawei-GigabitEthernet0/0/0]ip address 192.168.10.1 24 [Huawei-GigabitEthernet0/0/0]interface giga 0/0/2 [Huawei-GigabitEthernet0/0/2]ip address 192.168.1.1 24 [Huawei-GigabitEthernet0/0/2]q[Huawei]rip 1[Huawei-rip-1]ver 2[Huawei-rip-1]network 192.168.1.0[Huawei-rip-1]q[Huawei]ospf 1[Huawei-ospf-1]area 0[Huawei-ospf-1-area-0.0.0.0]network 192.168.10.0 0.0.0.255 [Huawei-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255 [Huawei-ospf-1-area-0.0.0.0][Huawei-ospf-1-area-0.0.0.0]q[Huawei-ospf-1]qR2:<Huawei>sys[Huawei]undo info-center enable[Huawei]interface giga 0/0/0[Huawei-GigabitEthernet0/0/0]ip address 192.168.10.2 24 [Huawei-GigabitEthernet0/0/0]interface giga 0/0/1 [Huawei-GigabitEthernet0/0/1]ip address 192.168.12.1 24 [Huawei-GigabitEthernet0/0/1]q[Huawei]rip 1[Huawei-rip-1]ver 2[Huawei-rip-1]network 192.168.12.0[Huawei-rip-1]q[Huawei]ospf 1[Huawei-ospf-1]area 0[Huawei-ospf-1-area-0.0.0.0]network 192.168.10.0 0.0.0.255 [Huawei-ospf-1-area-0.0.0.0]network 192.168.12.0 0.0.0.255 [Huawei-ospf-1-area-0.0.0.0]q[Huawei-ospf-1]qR3:<Huawei>sys[Huawei]undo info-center enable[Huawei]interface giga 0/0/0[Huawei-GigabitEthernet0/0/0]ip address 192.168.12.2 24 [Huawei-GigabitEthernet0/0/0]interface giga 0/0/2 [Huawei-GigabitEthernet0/0/2]ip address 192.168.15.1 24 [Huawei-GigabitEthernet0/0/2]q[Huawei]rip 1[Huawei-rip-1]ver 2[Huawei-rip-1]network 192.168.12.0[Huawei-rip-1]network 192.168.15.0[Huawei]ospf 1[Huawei-ospf-1]area 0[Huawei-ospf-1-area-0.0.0.0]network 192.168.12.0 0.0.0.255 [Huawei-ospf-1-area-0.0.0.0]network 192.168.15.0 0.0.0.255 [Huawei-ospf-1-area-0.0.0.0]q[Huawei-ospf-1]qR4:<Huawei>sys[Huawei]undo info-center enable[Huawei]interface giga 0/0/0[Huawei-GigabitEthernet0/0/0]ip address 192.168.15.2 24 [Huawei-GigabitEthernet0/0/0]interface giga 0/0/1 [Huawei-GigabitEthernet0/0/1]ip address 192.168.3.1 24 [Huawei-GigabitEthernet0/0/1]q[Huawei]rip 1[Huawei-rip-1]ver 2[Huawei-rip-1]network 192.168.15.0[Huawei-rip-1]network 192.168.3.0[Huawei-rip-1]q[Huawei-ospf-1]area 0[Huawei-ospf-1-area-0.0.0.0]network 192.168.15.0 0.0.0.255 [Huawei-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255 [Huawei-ospf-1-area-0.0.0.0]q[Huawei-ospf-1]q。
第五章在华为路由器上配置静态路由和RIP协议
动态路由协议是做什么的
每种路由协议都有自己的语言（相应的路由协 议报文），如两台路由器都实现了某种路由协 议并已经启动，则具备了相互通信的基础． 一台新加入的路由器应该主动把自己介绍给网 段内的其它路由器．通过发送广播报文或发送 给指定的路由器邻居来做到这一点． 为了能观察到某台路由器突然失败（路由器本 身故障或连接线路中断）的异常情况，规定两 台路由器之间的协议报文应该周期性地发送．
Quidway A Quidway B E0
静 态 路 由 配 置
10.0.0.1 S0 S0 10.0.0.2
在路由器 Quidway A上配置： ip route-static 129.1.0.0 255.255.0.0 10.0.0.2 或： ip route-static 129.1.0.0 16 10.0.0.2 或： ip route-static 129.1.0.0 16 Serial 0
25
RIP
配 置
自治系统（ＡＳ）
由同一机构管理，使用同一组选路策略的路由器 的集合。
RIP
配 置
26
按寻径算法划分
距离矢量算法
RIP BGP
RIP
链路状态算法
OSPF IS-IS
配 置
27
路由协议之间的互操作
每种路由协议只能发布和学习自己协议已知的路由 自己已知的路由是指：在某个接口上运行了该 种路由协议，或者在路由表中的本路由协议发现 的路由。 如果需要知道其它的路由，需要进行引入
IP
8
5.1.2 VRP的路由管理策略 路 由 和 路 由 表 介 绍 在 VRP中，可手工配置到某一特定目的地 的静态路由，也可配置动态路由协议与 网络中其它路由器交互，通过路由算法 来发现路由。用户配置的静态路由和运 行动态路由协议发现的路由是由 VRP统 一管理的。 静态路由与各动态路由协议发现的路由间 也可互相共享。
华为eNSP配置实例9——RIP 路由认证
• 查看R3的路由表
• [R3]dis ip rout • Route Flags: R - relay, D - download to fib • ------------------------------------------------------------------------------
步骤四. 实验密码不匹配的情况
• 人为将两路由器密码设置为不匹配，以验证路由认证的作用 • 我们将修改R2接口S0/0/0的RIP认证密码为“huawei2”，使它
与R1的密码不一致 • [R2]int s0/0/0 • [R2-Serial0/0/0]rip authentication-mode simple huawei2
网络拓扑
Loopback 0 10.0.2.2/24
10.0.12.2/24
10.0.23.2/24
10.0.12.1/24
10.0.23.1/24
Loopback 0 10.0.1.1/24 注：loopback不是一个设备，是在路 由器里设置出来的
Lookpack 0 10.0.3.3/24
步骤一. 基本配置与IP编址
• R3的基本配置
• <Huawei>undo ter mon • <Huawei>sys
• [Huawei]sysname R3
• [R3]int s0/0/1 • [R3-Serial0/0/1]ip addr 10.0.23.1 24
• [R3-Serial0/0/1]undo shut
• [R3-Serial0/0/1]int loopback 0 • [R3-LoopBack0]ip addr 10.0.3.3 24
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(华为)配置RIP版本示例
使用RIP之前，需要配置RIP的基本功能及版本。
可以通过相关命令进行查看配置结果。
组网需求
如图1所示，要求在RouterA、RouterB、RouterC和RouterD的所有接口上使能RIP，并使用RIP-2进行网络互连。
图1 配置RIP版本组网图
配置思路
采用如下的思路配置RIP的版本：
1.配置各接口的IP地址，使网络可达。
2.在各路由器上使能RIP，配置RIP基本功能。
3.在各路由器上配置RIP-2版本，查看精确的子网掩码信息。
数据准备
为完成此配置例，需准备如下的数据：
•在RouterA上指定使能RIP的网段192.168.1.0。
•在RouterB上指定使能RIP的网段192.168.1.0，172.16.0.0，10.0.0.0。
•在RouterC上指定使能RIP的网段172.16.0.0。
•在RouterD上指定使能RIP的网段10.0.0.0。
•在RouterA、RouterB、RouterC和RouterD上配置RIP-2版本。
操作步骤
1.配置各接口的IP地址（略）
2.配置RIP基本功能
# 配置RouterA。
[RouterA-rip-1] network 192.168.1.0
[RouterA-rip-1] quit
# 配置RouterB。
[RouterB] rip
[RouterB-rip-1] network 192.168.1.0
[RouterB-rip-1] network 172.16.0.0
[RouterB-rip-1] network 10.0.0.0
[RouterB-rip-1] quit
# 配置RouterC。
[RouterC] rip
[RouterC-rip-1] network 172.16.0.0
[RouterC-rip-1] quit
# 配置RouterD。
[RouterD] rip
[RouterD-rip-1] network 10.0.0.0
[RouterD-rip-1] quit
# 查看RouterA的RIP路由表。
[RouterA] display rip 1 route
Route Flags: R - RIP
A - Aging, S - Suppressed, G - Garbage-collect
------------------------------------------------------------------------- Peer 192.168.1.2 on GigabitEthernet1/0/0
Destination/Mask Nexthop Cost Tag Flags Sec
10.0.0.0/8 192.168.1.2 1 0 RA 14
172.16.0.0/16 192.168.1.2 1 0 RA 14 从路由表中可以看出，RIP-1发布的路由信息使用的是自然掩码。
3.配置RIP的版本
# 在RouterA上配置RIP-2。
[RouterA] rip
[RouterA-rip-1] version 2
[RouterA-rip-1] quit
# 在RouterB上配置RIP-2。
[RouterB-rip-1] version 2
[RouterB-rip-1] quit
# 在RouterC上配置RIP-2。
[RouterC] rip
[RouterC-rip-1] version 2
[RouterC-rip-1] quit
# 在RouterD上配置RIP-2。
[RouterD] rip
[RouterD-rip-1] version 2
[RouterD-rip-1] quit
4.验证配置结果
# 查看RouterA的RIP路由表。
[RouterA] display rip 1 route
Route Flags: R - RIP
A - Aging, S - Suppressed, G - Garbage-collect
------------------------------------------------------------------------- Peer 192.168.1.2 on GigabitEthernet1/0/0
Destination/Mask Nexthop Cost Tag Flags Sec
10.1.1.0/24 192.168.1.2 1 0 RA 32
172.16.1.0/24 192.168.1.2 1 0 RA 32
从路由表中可以看出，RIP-2发布的路由中带有更为精确的子网掩码信息。
配置文件
•RouterA的配置文件
#
sysname RouterA
#
interface GigabitEthernet1/0/0
ip address 192.168.1.1 255.255.255.0
#
rip 1
version 2
network 192.168.1.0
#
return
•RouterB的配置文件
#
sysname RouterB
#
interface GigabitEthernet1/0/0
ip address 192.168.1.2 255.255.255.0 #
interface GigabitEthernet2/0/0
ip address 172.16.1.1 255.255.255.0 #
interface GigabitEthernet3/0/0
ip address 10.1.1.1 255.255.255.0
#
rip 1
version 2
network 192.168.1.0
network 172.16.0.0
network 10.0.0.0
#
return
•RouterC的配置文件
#
sysname RouterC
#
interface GigabitEthernet2/0/0
ip address 172.16.1.2 255.255.255.0 #
rip 1
version 2
network 172.16.0.0
#
return
•RouterD的配置文件
#
sysname RouterD
#
interface GigabitEthernet1/0/0
ip address 10.1.1.2 255.255.255.0
#
rip 1
version 2
network 10.0.0.0
#
return
