插拔寿命试验机功能介绍

合集下载

全自动插拔力试验机说明书

全自动插拔力试验机说明书
产品参数：
产品名称：全自动插拔力试验机
类型：高频疲劳试验机
外形尺寸：600*280*1180（mm）
重量：100（kg）
产品用途：
解决各种连接器测试的夹具问题，及测试时公母连接器能自动对准，不会有吃单边的问题。

全自动插拔力试验机适用于各种连接器之插入力及拔出力测试，搭配专利设计之自动求心装置，将可得到完全准确之插拔力试验，利用WINDOWS，视窗中文画面设定，操作简单方便，且所有资料皆可储存（试验条件，位移曲线图，寿命曲线图，检查报表----等等）
★连接器单孔插拔试验。

★连接器整排插拔试验。

★连接器单Pin与塑胶保持力试验。

★连接器NORMAL FORCE测试。

★一般压缩，拉伸破坏试验。

★恒定拉力测试。

★恒定压力测试。

★连接器插拔寿命试验。

★弹片荷重位移测试。

★连接器接触端子动态阻抗测试接插件插拔力试验机典型应用。

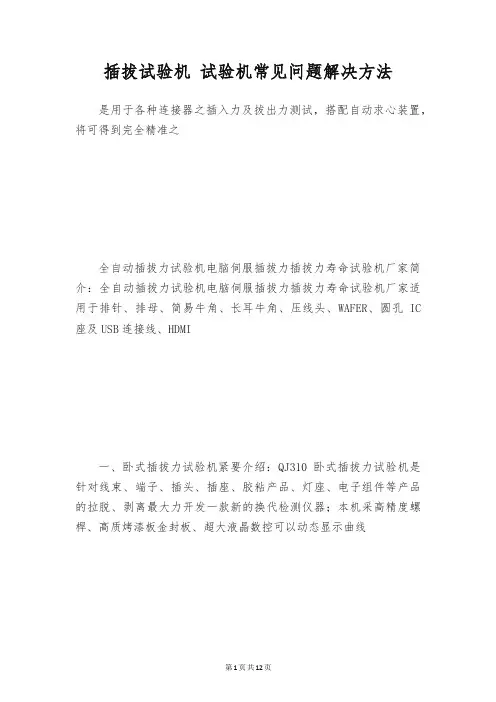

插拔试验机试验机常见问题解决方法

插拔试验机试验机常见问题解决方法是用于各种连接器之插入力及拔出力测试，搭配自动求心装置，将可得到完全精准之全自动插拔力试验机电脑伺服插拔力插拔力寿命试验机厂家简介：全自动插拔力试验机电脑伺服插拔力插拔力寿命试验机厂家适用于排针、排母、简易牛角、长耳牛角、压线头、WAFER、圆孔IC 座及USB连接线、HDMI一、卧式插拔力试验机紧要介绍：QJ310卧式插拔力试验机是针对线束、端子、插头、插座、胶粘产品、灯座、电子组件等产品的拉脱、剥离最大力开发一款新的换代检测仪器；本机采高精度螺桿、高质烤漆板金封板、超大液晶数控可以动态显示曲线QJ210F连接器插拔试验机紧要介绍:QJ210F连接器插拔试验机是用于各种连接器之插入力及拔出力测试，搭配自动求心装置，将可得到完全精准之插拔力试验，测控系统以WINDOWS，视窗中文画面设定，操作简单便利QJ210F微机掌控全自动插拔试验机紧要介绍:微机掌控全自动插拔试验机可用于各种连接器之插入力及拔出力测试，搭配自动求心装置，将可得到完全精准之插拔力试验，测控系统以WINDOWS，视窗中文画面设定，操作简单便利无绳壶底座插拔寿命试验机完全充分IEC60335—2—15标准中22.103条款、GB4706.19—2023标准第22.103要求设计制造，用于检测无绳水壶与底座的插拔试验，电热水壶应分别在通电和不通电的情况下QJ210F全自动插拔试验机紧要介绍:QJ210F全自动插拔试验机是用于各种连接器之插入力及拔出力测试，搭配自动求心装置，将可得到完全精准之插拔力试验，测控系统以WINDOWS，视窗中文画面设定，操作简单便利仪器简介：产品说明：YL—9920简易型全自动插拔力试验机产品认真资料：本机台乃适用于各种连接器之插入，拔出测试，可精准掌控插拔行程，速度，设定次数等。

一、汽车连接器插拔寿命试验机紧要介绍：QJ310汽车连接器插拔寿命试验机是针对线束、端子、插头、插座、胶粘产品、灯座、电子组件等产品的拉脱、剥离最大力开发一款新的换代检测仪器；本机采高精度螺桿、高质烤漆板金封板，寿命曲线图，检查报表等等）测试项目：★连接器单孔插拔试验★连接器整排插拔试验★连接器插拔寿命试验★连接器单pin 与塑胶保持力试验★连接器NORMALFORCE测试★一般压缩，拉伸破坏试验★可同时与接触阻抗机连线全自动插拔力试验机适用于各种连接器之插入力及拔出力测试，搭配专利设计之自动求心装置，将可得到完全精准之插拔力试验，利用Windows视窗中文画面设定，操作简单便利，且全部资料皆可储存（试验条件、位移、曲线图一、插拔连接器测试仪紧要介绍：QJ310插拔连接器测试仪是针对线束、端子、插头、插座、胶粘产品、灯座、电子组件等产品的拉脱、剥离最大力开发一款新的换代检测仪器；本机采高精度螺桿、高质烤漆板金封板、超大液晶数控可以动态显示曲线产品概述：水壶插拔测试仪是依据IEC60335—2—15标准中22.103条款、GB4706—2—19：22.106要求而制造的，用于检测无绳水壶与基座的插拔试验，壶以每分钟10次的频率放到基座上拔出100002.搭配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制「荷重—行程—阻抗曲线图」。

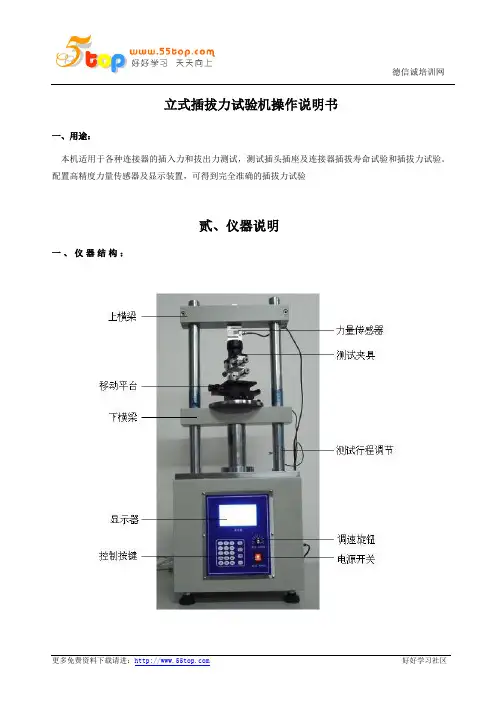

立式插拔力试验机操作说明书

立式插拔力试验机操作说明书一、用途：本机适用于各种连接器的插入力和拔出力测试，测试插头插座及连接器插拔寿命试验和插拔力试验。

配置高精度力量传感器及显示装置，可得到完全准确的插拔力试验贰、仪器说明一、仪器结构：二、测试步骤:1本机放置注意地面平坦，安装时请调整机器水平。

并将测试产品装于下夹具，打开“电源”开关。

2点动“UP”按钮，上升产品至适当位置，夹紧上夹具，并调整上限位近接挡块至上限位近接开关刚好感应到为止（上限位近接开关上指示灯亮）。

夹好试件以上夹具应垂直且不受张力，不同材料之种类，夹具不能完全通用，可另选适当之夹具，启动机台电源，请注意上下夹具的安装位置，避免起动机台时不慎撞坏荷重传感器液晶显示器操作说明：1、UP：光标上移。

2、DOWN：光标下移。

3、STOP：停止。

4、AUTO：根椐设定的参数，自动运行。

5、0~9：数字键6、0~1：在不是设定状态时，具有第二功能，0、清除实时荷重、最大插拔力。

1、清除测定次数7、—：设定时，用作负数输入或小数点输入。

8、←：删除9、OK：确定10、 SET：设入设定画面11、EXIT：退出上一级菜单1.开机界面：每次打开电源开关，液晶显示的状态为“开机界面”，此界面要求操作者输入密码，初始密码为634114。

2.待机界面：当操作者从“开机界面”输入正确密码，按“OK”键后，便进入了“待机界面”。

从“待机界面”能进入到其它界面，如：按“SET”键，进入“主设定界面”；按“AUOT”进入“测试界面”。

3.测试界面:在“测试界面”时就是正在对测试产品正在试验，此时按“STOP”后，又回到“待机界面”。

4.主设定界面：主设定界面分为四种设定选项，分别是：1、测试参数设定；2、查看测试档案；3、系统参数较正；4、开机密码设定。

1.测定参数设定:。

USB插拔试验机操作规程

5、然后在调节到所需速度值。当前调节的速度可在3秒钟内，在LED上用数字显示转/分；
6、待测试结束（也可能为设定次数到达，机器自动停机），关掉机器电源，取下被测试件，判定其品质。
注
意
事
项
1.检查试验产品夹持是否稳固，USB口是否平稳的插入产品中，插拔是否精准。
2.实验前检查参数是否清零，转速调试合适方可开机试验.
深圳市欧力科技有限公司
文件编号
WI—011-007
制订日期
2019-3-30
USB插拔寿命试验机操作规程
版本
A/0
页次
1/1
操
作
说
明
1、放置注意地面之平坦，安装时请调整机器水平；
2、将插试件一头放入左边夹具内夹紧,然后再将插试件的另一头插入试件中。打开右边夹具，手动转动圆盘，转动至最大行程时，看右边夹具是否能够将试件夹到。如果不能再调节圆盘边上行程调节旋钮，加大行程（一般来讲尽量将试件夹入多一点为好）；然后再紧固右边夹具，使试件在同一平行水平面上无张力
3.试验完成后，产品状况进行测试并记录。已达到测试目的。4.使用完后关ຫໍສະໝຸດ 试验机电源。制表审核
批准
3、接入220V电源，按下电源开关，指示灯亮；
4、在计数器上进行设定所需插拔次数，（当机器运行达到设定数值时，运行停止；需要再次启动，按计数器清零键清零，机器恢复下常工作状态）。设定数值最大为8位数99999999，设定好的数值将在计数器的下方显示。调节速度钮至最小值，按启动键，机器启动，观察试件插入是否在中心位置上。如有异常请停机，再一次将夹具调节好。计数器设置方法：按复位键将计数器归零。根据要求设定需测试次数，计数器最大可设定99999999次。按计数器上的RST键将计数器清零,按>键五秒进入试验次数设置,计数器上八位数字从右下到左上分别代表个位到千万位,如设定280360次,则按>键将跳动数值调节到左上第三个数字按∧键将数值设定为2,再按>键将跳动数值调节到左上第四个数字按∧键将数值设定为8,再按>键将跳动数值调节到右下第三个数字按∧键将数值设定为3,再按>键将跳动数值调节到右下第二个数字按∧键将数值设定为6,其它位置均设定为零即可,根据试验要求设定试验所需次数，将测试次数清零后，按启动开始测试；

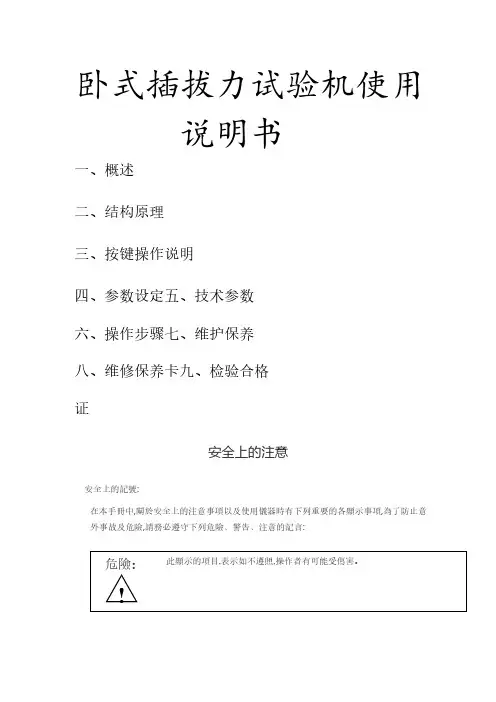

卧式插拔力试验机使用说明书

卧式插拔力试验机使用说明书一、概述二、结构原理三、按键操作说明四、参数设定五、技术参数六、操作步骤七、维护保养八、维修保养卡九、检验合格证安全上的注意安全上的記號:在本手冊中,關於安全上的注意事項以及使用儀器時有下列重要的各顯示事項,為了防止意外事故及危險,請務必遵守下列危險﹑警告﹑注意的記言:危險:此顯示的項目!警告:此顯示的項目!一、概述插拔力试验机适用于各种连接器之压缩、拉伸破坏试验, 连接器单孔插拔试验, 连接器整排插拔试验, 连接器插拔寿命试验, 连接器单针与塑胶保持力试验, 连接器正向力试验，可显示插拔力连续变化值和峰值，插拔力试验机具有次数设定，插拔力试验机速度行程可调，插拔力试验机显示速度值，可谓目前市场上最高性价比之插拔力试验机。

二、结构原理插拔力实验机通过电机提供动力，利用偏心轮旋转产生回旋效果达到往返运动。

早期卧式插拔力实验机是通过改变电机正反转产生往返运动，实践证明在短时间内高频率使电机正反转仪器损坏的故障率极高。

采用偏心轮装置后，电机只向一个方向旋转大大降低了仪器故障率。

并且提高了测试速度，节约了您宝贵的时间。

传动装置采用直线导轨，解决了测试产品重复多次后会插偏的现象。

可预置测试次数功能使您在做产品寿命实验时，可随时观察产品磨损情况。

高精度数显拉力值显示功能，可随时显示插入力或拔出力大小，准确方便快速。

特殊产品需要特制的夹具，我们精心设计的夹具免去了您着方面的烦恼。

1. TM2101-T7-04 简介1.1 主要用途及使用范围本控制器专为插拔力试验机而研制。

适用于各种连接器的插入拔出测试,可自动取得测试过程中的力学特性数据。

1.2 主要功能特性◆采样速率高达1000次/秒,可精确捕捉到插拔峰值数据。

◆用光电开关检测插拔次数,每检测到一个光电开关信号算插拔一次，抗干扰能力强,不会产生误计数的现象。

◆“启动停止固态继电器”用于控制电机的启动和停止,到达设定的插拔次数后自动停机。

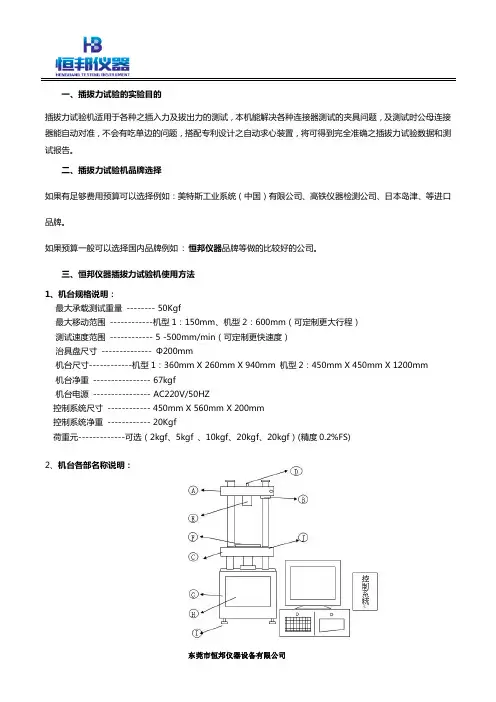

插拔力试验机试验目的和使用方法

一、插拔力试验的实验目的插拔力试验机适用于各种之插入力及拔出力的测试，本机能解决各种连接器测试的夹具问题，及测试时公母连接器能自动对准，不会有吃单边的问题，搭配专利设计之自动求心装置，将可得到完全准确之插拔力试验数据和测试报告。

二、插拔力试验机品牌选择如果有足够费用预算可以选择例如：美特斯工业系统（中国）有限公司、高铁仪器检测公司、日本岛津、等进口品牌。

如果预算一般可以选择国内品牌例如:恒邦仪器品牌等做的比较好的公司。

三、恒邦仪器插拔力试验机使用方法1、机台规格说明：最大承载测试重量-------- 50Kgf最大移动范围------------机型1：150mm、机型2：600mm（可定制更大行程）测试速度范围------------ 5 -500mm/min（可定制更快速度）治具盘尺寸-------------- Φ200mm机台尺寸------------机型1：360mm X 260mm X 940mm 机型2：450mm X 450mm X 1200mm机台净重---------------- 67kgf机台电源---------------- AC220V/50HZ控制系统尺寸------------ 450mm X 560mm X 200mm控制系统净重------------ 20Kgf荷重元-------------可选（2kgf、5kgf 、10kgf、20kgf、20kgf）(精度0.2%FS)2、机台各部名称说明：(Ａ)固定横杆：通过此横杆,可用以固定荷重元及搭配治具.放松此横杆后面的两个螺杆,横杆可上下移动以便根据产品高度的不同进行调整,但是必须配合固定环(B)使用,以免松开螺杆后固定横杆往下滑落而造成荷重元损坏.(Ｂ)固定环：此固定环辅助固定横杆起支撑的作用.注意:若要将固定横杆升高,请先将固定横杆两侧固定螺杆松开,再将固定横杆往上移动至适当位置后,锁紧固定螺杆.接着放权固定环,移动至固定横杆下方再将其锁紧即可.若要将固定横杆降低,请先放松固定环并将它移动至适当位置后将其锁紧.再将固定横杆两侧的固定螺杆松开(松开前请先用手支撑,以免固定横杆因重力而往下滑落),缓慢往下移动至固定环的位置,锁紧两侧之固定螺杆即可.(Ｃ)移动横杆：此移动横杆主要是连接上下传动结构,并作为测试时行程的移动标准.(Ｄ)荷重元固定螺栓:此螺栓主要功用是固定荷重元于移动横杆上,其尺寸为M10或M8.固定荷重元时请务必锁紧,以免影响荷重测试资料.(Ｅ)荷重元：在测试时,用以检出测试力值大小的装置.测试前将测试夹治具拧紧固定于感测端,以方便待测物的固定及量测.注意：每颗荷重元表面都贴有其最大承载规格,虽然本机台具有超负荷保护功能,但仍建议切勿超过其规格使用以免损坏荷重元.(Ｆ)治具盘：此治具盘可用以固定治具,搭配固定于荷重元感测端上的治具,可依产品进行各项测试.(Ｇ)机台本体：放置机台主要传动结构及控制电路之处,请勿撕毁封条任意拆解,如于测试过程中发现有任何异常,请及时与本公司技术人员联系.(Ｈ)操作面板：详细说明请参照操作面板功能说明.(Ｉ)脚座：当机台放置于平台上却发生有摇晃现象时,可调整前后左右之脚座高低,以使机台可在平稳的环境中进行测试.(测试中请尽量保持机台的水平稳定)(Ｊ)上下极限：此调不整装置主要功能是保证机台在运动时不超出机台的最大行程而造成机器损坏.a.上限限调整环：此调整环用于设定机台往上移动之最高点，于出厂前皆已调整至定位，请勿任意更动其位置。

插拔力寿命试验机参数要求-1

插拔力寿命试验机参数要求
插拔力寿命试验机采用嵌入式微电脑测控技术，用来测试各种连接器之插入及拔出的自动测试，能准确地测量、显示出插入力、拔出力、实时力值，并具有次数设定，速度行程可调，并且显示速度值、自动归零、单位转算等。

1. 次数范围： 0~999999
2. 传动方式：旋转偏心轮
3. 显示方式：中文LED实时显示
4. 插拔力范围： 0~20kg
5. 最小插拔力解晰度： 0.01kg
6. 行程调节范例： 0~60MM
7. 测试速度： 0~60次/min（数字显示）
8. 两种单位转换： KG、LB、 N
9. 工作电压：单相 220V
10. 采用软件较正荷重值，操作简单、方便
11. 插拔力可间隔保存10组
12. 电源220V、50Hz、2A
13. 可设定自动原点归零
第1页共1页。

全自动插拔力试验机工作原理

全自动插拔力试验机工作原理一、全自动插拔力试验机12126ZX1套全自动插拔力试验机适用于各种连接器之插入力及拔出力测试，提供各种连接器专用夹治具及搭配专利设计之自动求心装置，将可得到完全准确之插拔力试验.。

1.连接器单孔插拔试验2.连接器插拔寿命试验3.连接器NormalForce测试4.各种压缩、拉伸破坏强度试验5.连接器整排插拔试验6.连接器单Pin与塑料保持力试验二、全自动插拔力试验机技术参数：最大荷重：50kg最小解析度：0.01g最大测定高度：150mm速度范围：0-200mm/minX、Y轴移动范围：0-75mm传动机构：滚珠螺杆外观尺寸：360*260*940mm最小微调距离：0.01mm伺服马达机台重量：68kg使用电源：220V/550W三、全自动插拔力试验机仪器组合：1.试验本体2.工业电脑.17寸液晶彩显,喷墨式打印机3.荷重元(50、20、5、2Kg任选一个)4.大型X-Y移动载物台5.自动求心装置（多功能夹治具）四、全自动插拔力试验机机器特点：1.测试条件皆可由电脑书面设定，并可储存。

由下拉式选单勾选设定、或直接输入数据。

（含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、测定总次数、暂停时间、每次等候位置、空压次数）。

2.可储存及列印图形（荷重-行程曲线图、荷重衰减寿命曲线图、检验报表）。

3.荷重元超负载之保护功能，可确保荷重元不致损坏。

4.同时显示荷重-行程曲线图及寿命曲线图。

5.自动荷重零点检出，并可设定原点检出荷重值。

6.荷重单位显示N、lb、gf、kgf可自由切换。

7.可同时搭配数个荷重元。

（2kgf、5kgf、20kgf、50kgf、200kgf、500kgf（选购）8.机台采高钢性结构设计搭配伺服马达，长时间使用下能确保精度，适合一般引张、压缩测试、及插拔力寿命测试。

9.搭配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制五、测试报表输出：1、荷重-行程曲线图、寿命曲线图、测试报表，皆为A4标准纸张规格，且由电脑打印机直接打印；2、插拔荷重-行程曲线图：可直接显示并储存每次测试之位移与力量值变化；(X轴代表行程，Y轴代表力量）每一测量图形皆可由十字游标追踪轨迹，判定每一测定点对应之荷重及行程值，最小解析度0.01mm；曲线由电脑自动储存、可随时放大缩小、一张纸可任意指定放置N个曲线图；卷轴式曲线图显示，可任意浏览曲线图；同时显示荷重-行程曲线图及寿命曲线图。

全自动插拔试验机校准

全自动插拔试验机校准摘要：一、全自动插拔试验机简介1.全自动插拔试验机的定义与作用2.全自动插拔试验机的应用领域二、全自动插拔试验机校准的重要性1.校准的定义与作用2.影响全自动插拔试验机精度的因素3.校准的必要性三、全自动插拔试验机校准步骤1.准备工作2.校准过程3.校准结果的判断与处理四、全自动插拔试验机校准周期与维护1.校准周期2.校准后的维护3.校准记录的管理五、全自动插拔试验机校准的选择与建议1.选择合适的校准机构2.校准人员的资质与经验3.校准的建议与展望正文：全自动插拔试验机是一种广泛应用于电子、通信、汽车、航空等行业的自动化检测设备。

它能模拟各种插拔操作，对连接器、插座、电池等产品的耐久性、可靠性和性能进行测试。

然而，全自动插拔试验机的测量结果受到多种因素的影响，如测量系统的非线性、传感器的灵敏度、环境温度等，因此，定期对全自动插拔试验机进行校准是十分必要的。

全自动插拔试验机的校准是指利用标准设备或标准件，对试验机的测量系统进行修正，使其测量结果与标准值一致。

校准不仅能保证试验机的测量精度，还能提高试验数据的可信度和有效性。

全自动插拔试验机的校准过程主要包括准备工作、校准过程和校准结果的判断与处理。

在准备工作阶段，需要对试验机进行检查，确保其处于正常工作状态，并准备好校准所需的工具和材料。

在校准过程中，校准人员需要按照校准方案进行操作，记录校准数据。

在校准结果的判断与处理阶段，需要对校准数据进行分析，判断试验机是否达到校准要求，并对异常情况进行处理。

全自动插拔试验机的校准周期应根据试验机的使用频率、工作环境和测量结果的稳定性等因素来确定。

一般情况下，校准周期为一年。

校准后，试验机需要进行维护，如清洁、润滑等，以保证其正常工作。

同时，应妥善管理校准记录，以备查询和追溯。

在选择全自动插拔试验机校准机构时，应选择具有资质、经验丰富的机构，以保证校准质量。

校准人员的资质与经验也是影响校准质量的重要因素，因此，在选择校准机构时，应对校准人员的资质和经验进行了解和评估。

插拔力试验机操作规程

5、上述所有步骤调ห้องสมุดไป่ตู้准备完成后,用手转动偏心路预试一下,如无异常则打开仪器控制面板上红色电源开关
然后按START按键开始测试，测试途中如有异常可按红色STOP按键停止.如下图:
五、测试结束：
1、将测试仪器的所有螺钉固定好
2、整理好试验台面。
六、注意事项
1、试验前，一定要检查设备是否将试验产品固定好;
1.2、调节偏心轮，根据产品的尺寸以及插拔行程调节好公母产品插拔行程，如图2；
1。3、调节母端夹具上下高度，让公端产品完全适合插拔,如图3；
2、设置方法为：按右边键盘中的SET键左边显示界面如图2：
插拔单位设置: 按图2中的1#键测试参数设定，再按图3中的2#键进入单位设置，按图4中的1＃键单位是KG，按图4中的3＃键单位是N, 按OK键确认；
文件编号:
生效日期:
第1页/共1页
标题:插拔力试验机操作规程
版次:B
一、目的:
验证工业插头类插口、电脑周边类插口、非标插头插口、插拔端子等接插口类寿命强度，
以保证产品质量,符合产品质量使用需求。
二、设备：
插拔寿命试验机,原理：公端产品端来回往复线性移动对母端产品接触插拔模拟人使用产品
插拔真实情况。
三、条件:
生效日期：
第1页/共1页
标题：插拔力试验机操作规程
版次：B
3、导通插拔时，产品导通一次, 界面左上角计数器计数一次，不导通时自动停止计数;并有力度大小值显示.
4、测试速度调整:右下角面板上的转速旋钮（向左旋减小，向右旋加大），在界面左上转速有数值显示。
如下图: (速度调整要求：插拔力测试速度小于或等于8；寿命测试速度按实际加快。)
2、所有调试准备妥当后,测试时应当检查设备运行是否顺畅;

水壶插拔寿命测试仪安全操作及保养规程

水壶插拔寿命测试仪安全操作及保养规程1. 引言水壶插拔寿命测试仪是用于测试水壶插拔次数的设备，通过模拟真实的使用环境，测试水壶的插拔寿命。

为了确保测试仪的安全性和稳定性，必须遵守一定的操作和保养规程。

本文将介绍水壶插拔寿命测试仪的安全操作措施和保养细节。

2. 安全操作规程2.1 操作前准备在进行水壶插拔寿命测试之前，必须准备安全可靠的工作环境，并确保测试仪的各项部件正常工作，同时查看测试仪是否有异常状况。

2.2 操作步骤1.打开测试仪的主电源开关，将其置于开启状态。

确保供电正常。

2.将水壶放置在测试仪的测试台上，并根据需要进行固定。

3.调整测试仪的测试参数，包括插拔速度、次数等。

4.确认测试参数设置无误后，启动测试仪，开始进行测试。

5.在测试过程中，严禁将手指、手臂等身体部位靠近测试仪的测试区域，以免发生安全事故。

6.测试结束后，关闭测试仪的主电源开关，将其置于关闭状态。

2.3 安全注意事项1.操作测试仪时，必须佩戴防护眼镜、手套和工作服，以保护人身安全。

2.严禁在测试仪正常工作期间，拆卸或修理设备。

如需要维修，应由专业人员进行。

3.在测试仪运行过程中，如发现任何异常状况（如异常噪音、异味等），应立即关闭测试仪，并通知相关人员检修。

4.测试仪使用完毕后，应将其清洁干净，并定期进行维护保养。

3. 保养规程为了确保水壶插拔寿命测试仪的稳定性和可靠性，需要定期进行保养。

3.1 清洁保养1.关闭测试仪的主电源开关，并拔掉电源插头，确保设备处于停电状态。

2.使用干净的抹布或海绵蘸取清水，轻轻擦拭测试仪的外壳和测试台面。

禁止在测试仪上使用化学溶液清洁。

3.清洁测试仪的控制面板时，应使用干净的抹布蘸取少量中性洗涤剂，在断电情况下轻轻擦拭。

4.定期清理测试仪的插拔区域，确保无积尘或杂物影响测试结果。

3.2 维护保养1.定期检查测试仪的连接线和电源线是否损坏，如有损坏应及时更换。

2.使用干净的布蘸取少量润滑油，对测试仪的滑动零件进行润滑，以保证其正常运行。

卧式插拔力试验机

卧式插拔力试验机，是一种新型研发的试验设备。

本设备用来测试器件公子和母子插件的耐插寿命的先进试验设备，模拟人工对试件公子和母座子插件，准确有效的插拔寿命测试，并采用高亮度的LED液晶显示技术，准确地显示出插拔所受最大力度和当前所受力度值。

并具有超负荷保护功能，可靠性高。

从而降低客户的人力资源，提高产品的质量，本设备深受广大客户的好评卧式插拔力试验机微电脑卧式插拔力试验机FL-8615微电脑卧式插拔力试验机适用于排针、排母、简易牛角、长耳牛角、压线头、WAFER、圆孔IC座及USB 连接线（USB3.0)、HDMI高清线、Display连接线、DVI连接线、VGA连接线等电脑周边连接线多种连接器插拔试验之用，可显示插拔力连续变化值和峰值，并具有次数设定，具有插拔的力值显示和打印功能，速度拉移行程可调，并且显示数度值，可谓目前市场上最高性价比之插拔力试验机。

技术参数卧式插拔力使用方法将度件产品焊好连接线引出插试件一头放入左边夹具内夹紧,然后再将插试件的另一头插入试件中。

打开右边夹具，手动转动圆盘，转动至最大行程时，看右边夹具是否能够将试件夹到。

如果不能再调节圆盘边上手柄。

（调节时先将圆盘中的内六角螺丝打松，然后再扭动边上手柄，调节完毕后紧固此螺丝）加大行程（一般来讲尽量将试件夹入多一点为好）；然后再紧固右边夹具，使试件在同一平行水平面上。

最后夹好试件的连接线即可1、接入220V电源，按下电源开关，指示灯亮。

2、STAR：启动。

3、STOP：停止。

4、MANUAC：保存数据下翻。

5、0~9：數位鍵6、0~1：在不是設定狀態時，具有第二功能，0、清除即時荷重、最大插拔力1、清除測定次數7、—：設定時，用作負數輸入或小数点输入。

8、←：刪除9、OK：確定10、 SET：設入設定畫面11、EXIT：退出上一級功能表。

开机待机界面测试界面按"SET"按"AUOT"按"4"测试参数设定查看测试档案系统参数较正开机密码设定按"3"按"2"按"1"备注：按"EXIT"退出上一级菜单开机界面1.开机界面：每次打开电源开关，液晶显示的状态为“开机界面”，此界面要求操作者输入密码。

插头插座拔出力实验装置功能介绍

设备名称：插头插座拔出力实验装置
型号：QC-884
一、简介：
用于检验插头从插座拔出时所需要的*大力和单级插销从插座拔出时所需要的*小力是否在标准规定的范围内，以及考核插座能否经受得起插进时所施加的横向应力。

插头插拔横向应力试验机_插座拔出力试验装置_插座拨出力测试仪_插座拔出力检测仪适用于额定电压不超过AC 250V，额定电流不超过16A的插头插座。

二、遵循标准：
IEC60884-1、GB2099.1-2008、VDE0620
三、主要配置：
◆主砝码：大28.5N（2907g）、中12.5N（1275g）、小9N（918g）各一个◆附加砝码：4N（408g）、5N（510g）、5.4N（551g）各一个
◆标准试验插头：单极10A、单极16A、二极10A、三极10A、三极16A各一个
◆单极试验插销：1.5N（153g）、2N（204g）各一个◆夹紧装置：1.5N（153g）一个
◆砝码托盘：2.5N（255g）一个
◆横向应力砝码：5N（510g）一个
◆横向应力横杆：一个。

端子插拔寿命试验机

端子插拔寿命试验机简介端子插拔寿命试验机是工业界通用的电气插头插针及联接器插针的测定设备。

通过合适的载荷机构和行程控制手段，模拟实际使用中的插拔过程，测试端子的插拔次数寿命，评估其使用寿命情况。

工作原理端子插拔寿命试验机由负重台、操作手柄、判断装置、计数装置、自动切电等功能组成。

在测试过程中，操作手柄将被测端子插拔至规定次数时，负重台加在端子上以模拟其在实际使用中所受到的载荷。

判断装置随机监测端子接触的情况，检测插拔质量，发现故障回读，计数装置自动计数，当测试次数到达设定值时，自动切换电源，完成测试。

主要功能端子插拔寿命试验机的主要功能包括：•适用于多种规格的端子插拔寿命测试，如：XH2.54、PH2.0、SM2.54、JST、Molex等常用连接器；•支持针数、行程、速度等多参数可调控；•自动计数、计量、显示测试次数和测试时间；•配备多级保护、安全措施、自动切电，避免因异常操作引发危险和损害设备的风险；•轻松操作，灵活可靠，适用于品质控制、质量检测、研发实验等领域中的端子使用测试。

使用方法操作端子插拔寿命试验机的步骤如下：1.首先将待测试的端子插入到相应的连接器上，并将连接器收紧；2.调整测试参数，包括插拔行程、速度、测试次数等；3.操作人员可根据需求点击开始测试，观察测试过程中的数据变化，如计数值、时间等；4.测试完成后，在保持测试平台固定的情况下，取下连接器，进行测试后的端子检查，如连接是否稳定、接触是否良好等。

总结端子插拔寿命试验机是较为常用的电气连接器测定设备，精细的测试导致可为工业界提供定量的参考和资讯，为电气产品的抗干扰、耐久性能等一系列参数，提供科学的依据。

在考虑购买端子插拔寿命试验机时，应尽量从品牌、材料、技术规格等多个角度出发进行询问，确保购买到更加优质、高效、经济的设备，为企业提高生产效能创造价值。

插拔寿命试验机操作说明书

插拔寿命试验机操作说明书
1.概述
一﹑用途:：
本机适用于各种连接器的插拔及各种压缩、拉伸破环性试验。

二﹑原理：
本机适用于各种连接器的插入和拔出测试，测试插头插座及连接器插拔寿命试验。

贰﹑仪器说明
一﹑仪器图片：
叁﹑仪器安装
一、电源条件：请依本机标示配置正确电源。

危险
!
■输入电压误差范围应在±10%以内且保证机台应正确接地，防止机台漏电造成伤害。

二、运行环境要求：室温条件。

三、本机放置注意地面之平坦，安装时请使用水平仪调整机器水平。

肆﹑操作规范
操作步骤 :
1.本机放置注意地面之平坦，安装时请调整机器水平
2.将插试件一头放入左边夹具内夹紧,然后再将插试件的另一头插入试件中。

打。

插拔寿命试验机的测试标准

插拔寿命试验机的测试标准一、引言在现代工业生产中，各种连接器的可靠性是确保整个系统稳定运行的关键因素之一。

插拔寿命试验机作为一种专门用于测试连接器插拔性能和寿命的设备，其测试标准的准确性和严谨性对于评估连接器的质量至关重要。

本文将对插拔寿命试验机的测试标准进行深入分析，旨在为读者提供一套全面、系统的测试方法。

二、插拔寿命试验机概述插拔寿命试验机是一种模拟连接器在实际使用过程中插拔动作的设备，通过设定特定的插拔速度、频率、次数等参数，对连接器进行重复的插拔操作，以检验其机械性能和电气性能的稳定性。

该设备通常由控制系统、执行机构、测试夹具和数据采集系统组成。

三、测试标准的重要性1. 标准化有助于统一行业内的测试方法和评判准则，使得不同厂家生产的连接器能够在一个公平的环境下进行比较。

2. 准确的测试标准能够真实地反映出连接器的性能特点，为产品的设计和改进提供有价值的依据。

3. 严格的测试标准有助于提高产品的整体质量水平，减少因连接器故障而导致的系统事故。

四、插拔寿命试验机的测试标准分析（一）测试前准备1. 选择合适的测试夹具，确保夹具与连接器型号相匹配，且安装牢固。

2. 根据连接器的规格和使用环境，设定合理的插拔速度、频率和次数。

3. 对试验机进行校准，确保各项参数准确无误。

（二）机械性能测试1. 插拔力测试：记录连接器在插拔过程中所需的最大和最小力值，以评估其插拔的难易程度。

过大的插拔力可能导致连接器损坏，而过小的力值则可能影响连接的稳定性。

2. 插拔行程测试：测量连接器在插拔过程中的行程长度，以确保其符合设计要求。

过长的行程可能导致连接器过度磨损，而过短的行程则可能无法实现有效的连接。

3. 插拔次数测试：在设定的条件下对连接器进行重复的插拔操作，观察其结构是否发生明显变化，如裂纹、变形等。

同时记录连接器在达到预定次数前后的性能差异。

（三）电气性能测试1. 接触电阻测试：在插拔过程中定期测量连接器的接触电阻，以评估其导电性能的稳定性。

插拔寿命试验机作业指导书

1.目的
为正确使用本产品，且安全有效的在规定时间内，规定条件下完成实验全过程 2.适用范围
适用于本公司生产的所有产品之相关按键寿命测试
3.职责
3.1 品质部：负责实验室管理，组织实验作业。

对产品材料的可靠性测试结果做出鉴定和评价，
对纠正和预防措施的实施结果进行跟进和确认。

3.2 产品部：参与产品材料可靠性测试的分析和检讨，协助完成试验中要求完成的作业。

3.3 产品部：负责试验中发生问题的分析与解决，提出纠正和预防措施并落实和跟进。

4. 操作内容
4.1. 插好电源(AC220V ，50HZ)； 4.2. 按键启动电源；
4.3. 调节紧固螺丝并固定好产品； 4.4. 打开设置面板设置测试参数，并保存； 4.
5. 调节产品夹具在拔插最佳位置；
4.6. 点击控制面板测试选项开始测试，到达测试次数自动停机： 4.7. 如要测试导通次数被测器件需连导通电源线，以记录导通次数。

4.8. 完成实验后将实验设备开关关闭，对实验数据进行汇总，并录人电子文件拟成实验报告。

4.9.
实验完成品或实验未达到要求的而停止实验后，将破坏的实验材料及实验检查记录表整
理保存。

产品夹具
设置面板打印机
调速器
导通电源线
电源。
