城市地铁轨道道岔施工方案
道岔道床施工方案
重庆市轨道交通会展中心支线（会展中心～礼嘉段）轨道工程地下线道岔道床施工方案编制：审核：审批：中铁一局集团有限公司重庆轨道交通会展中心支线工程项目经理部2011年9月目录一、作业内容 (1)二、技术标准 (1)三、道岔铺设工艺流程 (1)四、道岔施工工期安排 (2)五、劳动力组织及施工机具表 (3)六、作业细则 (5)6.1、施工准备： (5)6.2、基标测设 (5)6.3、散布道岔岔料 (6)6.4、联轨、架轨 (6)6.5、悬挂混凝土岔枕 (7)6.6、粗调道岔几何尺寸 (7)6.7、绑扎、焊接钢筋网架 (7)6.8、精调道岔几何尺寸 (8)6.9、立道岔模板 (9)6.10、浇筑道床混凝土 (9)6.11、抹面、整修及养护 (9)6.12、道岔状态检验 (10)6.13、混凝土养生 (10)七、质量注意事项 (10)八、钢筋工程施工技术要求 (11)九、模板工程现场施工技术要求 (12)十、隐蔽工程质量保证措施 (14)十一、安全及职业健康保证措施 (14)十二、环保及文明施工 (15)地下线道岔道床施工方案一、作业内容重庆市轨道交通会展中心支线（会展中心～礼嘉段）轨道工程道岔施工包括：60kg/m钢轨9号单开道岔9组，其中包含7组左开、2组右开；15m间距60kg/m钢轨9号交叉渡线1组。
具体作业内容:通过岔区附近隧道支洞将轨料用汽车运输至道岔施工位置，道床基底处理、道岔料散料、绑扎钢筋网、道岔轨道架设、悬挂混凝土短岔枕、道岔精调、浇筑道床混凝土。
二、技术标准2.1《铁路轨道施工及验收规范》TB10413-2003。
2.2《铁路混凝土与砌体工程施工规范》TB10210-20012.3《铁路混凝土与砌体工程施工质量验收标准》 TB10424-2003 2.4《钢筋焊接及验收规范》JGJ18-20032.5《混凝土结构工程施工质量验收规范》（GB50204-2011）2.6《预拌混凝土》(GB/14099-2003)2.7《地下铁道工程施工及验收规范》GB50299-19992.8其他强制性标准。
道岔施工施工方案
道岔施工施工方案1. 引言道岔是铁路系统中重要的组成部分，用于实现列车在不同的轨道间切换。
道岔施工是铁路线路维护和建设过程中的重要环节，需要严格按照施工方案进行操作，以确保施工质量和安全。
本文将详细介绍道岔施工方案，包括施工前准备、施工步骤、施工安全措施等内容，以便确保施工过程顺利进行。
2. 施工前准备在进行道岔施工前，需要进行以下准备工作：施工计划是道岔施工的重要组成部分。
在编制施工计划时，需要考虑列车运行情况、施工区域的铁路行车规则、施工人员数量等因素，以保证施工的可行性和安全性。
2.2 施工材料准备施工材料是进行道岔施工不可或缺的要素。
施工前需要准备与道岔相关的材料，包括钢轨、道枕、道岔机械部件等。
材料要经过检查和测试，确保其质量符合要求。
2.3 施工人员培训施工人员需要接受专业培训，了解道岔施工的步骤和要求。
施工人员应熟悉施工现场的安全规定，并具备相关的施工技能。
施工中需要使用到一些特殊设备，包括道岔铺设机、道岔修正机、道岔固定装置等。
施工前需要准备好这些设备，并确保设备的功能正常、完好。
3. 施工步骤3.1 施工现场布置施工前需对施工现场进行布置，包括清理施工区域、确保施工安全、设置施工标志等。
施工现场的布置需要遵守相关的安全规定，确保施工人员和列车安全。
3.2 铁轨切割在道岔施工中，首先需要切割原有的铁轨。
切割铁轨时，需要注意保持切割面的垂直度和水平度，同时需要控制切割深度，以确保新铁轨的安装质量。
3.3 道枕更换道枕是支撑铁轨的关键部件，施工中需要更换道枕以确保道岔的稳定性和安全性。
更换道枕时，需要注意调整道枕的位置，使其与铁轨完全贴合，并使用道枕固定装置进行固定。
3.4 道岔铺设道岔铺设是道岔施工的重要环节。
在铺设道岔时，需要确保道岔的位置准确、道岔机械部件的连接牢固。
同时还需采取措施使道岔与铁轨之间保持正确的间隙，以便列车正常运行。
3.5 道岔调试道岔施工完成后，需要进行调试，以确保道岔的正常运行。
道岔施工方案
道岔施工方案道岔施工方案1. 引言道岔是铁路交叉口设计中一种重要的设施，它允许列车在不同的轨道上转向。
道岔施工方案是为了确保施工过程中的安全和效率而制定的计划。
本文将介绍一种道岔施工方案，包括施工准备、施工步骤和安全措施等内容。
2. 施工准备在开始道岔施工之前，需要做好充分的准备工作。
具体的准备工作包括以下几个方面：2.1 施工材料准备根据具体的道岔类型和施工要求，需提前准备好相应的施工材料，包括道岔道床、轨枕、轨道等。
2.2 设备准备准备好需要使用的施工设备，如起重机、振动器等，确保设备的正常运行和安全性能。
2.3 人员安排根据道岔施工的复杂程度和工期，合理安排施工人员的数量和岗位，确保施工过程中的工作效率和安全。
2.4 施工区域清理在施工区域进行清理，清除垃圾和其他障碍物，确保施工现场的整洁和安全。
3. 施工步骤道岔施工的具体步骤如下：3.1 布线根据设计要求，在施工区域进行布线，确定道岔的位置和轨道方向。
3.2 道床安装将道岔道床按照设计要求进行安装，确保道床的水平和稳定性。
3.3 轨枕安装在道床上安装轨枕，确保其与道床的连接紧固可靠。
3.4 轨道安装安装道岔轨道，确保与道床和轨枕的连接紧固可靠。
3.5 道岔道牙安装根据设计要求，在道岔上安装道牙，确保其与轨道的连接紧固可靠。
3.6 道岔杆安装根据设计要求，在道岔上安装道岔杆，确保其与道岔的连接紧固可靠。
3.7 道岔开关机构安装安装道岔开关机构，确保道岔能够正常切换和锁定。
4. 安全措施在道岔施工过程中，应严格遵守相关的安全规定，采取必要的安全措施，确保施工人员的安全。
具体的安全措施包括：- 施工人员佩戴安全帽、工作服等防护装备；- 严禁酒后上岗，禁止吸烟等危险行为；- 确保设备的正常运行和维护，如定期检查起重机的安全性能；- 在施工现场设置警示标志，警示行人和车辆注意安全。
5. 总结道岔施工是一项复杂而重要的任务，需要严格按照施工方案进行，同时加强安全管理和控制。
西安地铁1号线整体道床道岔施工技术
西安地铁1 号线整体道床道岔施工技术摘要：道岔是轨道工程中较薄弱的环节，其施工质量直接制约着行车速度和列车的平稳、安全，本文详细介绍西安地铁1 号线整体道床道岔的施工技术，以方便同类工程的参考和学习。
一、工程概况西安市地铁一号线一期工程西起后卫寨，东至纺织城，共设19 座车站（换乘站4 座），设停车场、车辆段各一座，一期工程正线全长50.665单线公里，正线最小曲线半径400m,最大坡度28%o;最高运行速度80km/h，共配置60kg/m9号单开道岔35组（左开22组，右开13组），60kg/m9号道岔5m间距交叉渡线2组。
二、道岔的概述道岔作为轨道三大病害之一，一直以来影响着线路的提速、列车的平稳、安全及运营的维护和效率等，近年来整体道床道岔以其整体性强、稳定性好、养护维修方便、工作量小等优点而被广泛应用于地铁、轻轨等城市轨道交通工程。
西安地铁1 号线道岔采用的是成熟的北京广泛使用的60kg/m 钢轨9 号相离型弹性可弯曲尖轨道岔，道岔平面为较先进的相离型（f=-13mm），采用10.6m长的60AT弹性可弯曲线尖轨，跟端为标准接头夹板连接，可弯段轨底刨切，既保留了侧向行车时的旅客舒适度好的特点，又从根本上解决了曲线尖轨侧磨严重的问题。
该道岔转辙器采用与国铁提速道岔相同的限位器结构，道岔内的钢轨接头可全焊接，高锰钢辙叉趾端与钢轨也可焊接，最大可能减少钢轨接头。
道岔两端与钢轨接头焊接或冻接，可实现先进的跨区间超长无缝线路。
该道岔一般部位扣件采用与区间一致的DW2型扣件，导曲线半径200m侧向容许通过速度35km/h,道岔设两点牵引，适用于分动外锁闭。
三、整体道床道岔施工原理通过精确测设铺岔基标，把道岔岔位及高程通过与基标之间的平面与空间关系表示出来，通过测设得知基标点与道岔的水平和高程差，利用L 尺和支撑架配合使用，定出道岔中线和轨面高程，然后道岔拼装、架轨，经调整道岔几何尺寸、吊挂短岔枕、浇筑混凝土、拆卸支撑架、施工清理等工序，将短岔枕连同整个道岔固定在混凝土道床内，使道岔铺设符合设计及规范要求。

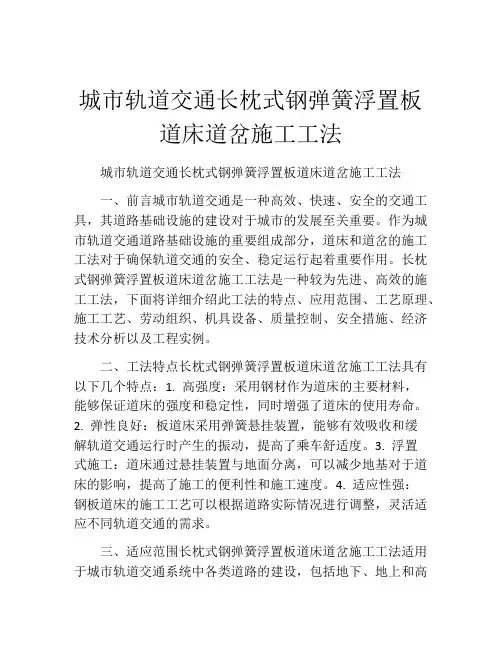

城市轨道交通长枕式钢弹簧浮置板道床道岔施工工法(2)
城市轨道交通长枕式钢弹簧浮置板道床道岔施工工法城市轨道交通长枕式钢弹簧浮置板道床道岔施工工法一、前言城市轨道交通是一种高效、快速、安全的交通工具，其道路基础设施的建设对于城市的发展至关重要。
作为城市轨道交通道路基础设施的重要组成部分，道床和道岔的施工工法对于确保轨道交通的安全、稳定运行起着重要作用。
长枕式钢弹簧浮置板道床道岔施工工法是一种较为先进、高效的施工工法，下面将详细介绍此工法的特点、应用范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点长枕式钢弹簧浮置板道床道岔施工工法具有以下几个特点：1. 高强度：采用钢材作为道床的主要材料，能够保证道床的强度和稳定性，同时增强了道床的使用寿命。
2. 弹性良好：板道床采用弹簧悬挂装置，能够有效吸收和缓解轨道交通运行时产生的振动，提高了乘车舒适度。
3. 浮置式施工：道床通过悬挂装置与地面分离，可以减少地基对于道床的影响，提高了施工的便利性和施工速度。
4. 适应性强：钢板道床的施工工艺可以根据道路实际情况进行调整，灵活适应不同轨道交通的需求。
三、适应范围长枕式钢弹簧浮置板道床道岔施工工法适用于城市轨道交通系统中各类道路的建设，包括地下、地上和高架线路，适用于不同类型的土壤和地质条件。
此外，该工法还适用于新建、改建和维护施工工程。
四、工艺原理长枕式钢弹簧浮置板道床道岔施工工法的理论依据主要是基于以下几点：1. 道床的强度和稳定性是保障轨道交通安全运行的关键因素，钢材作为道床的主要材料，其强度和稳定性得到保证。
2. 弹簧悬挂装置能够吸收和缓解轨道交通运行时产生的振动，提高乘车舒适度。
3. 浮置式施工能够减少地基对道床的影响，同时提高施工便利性和施工速度，减少施工对城市交通的影响。
五、施工工艺长枕式钢弹簧浮置板道床道岔施工工法包括以下几个施工阶段：1. 道床准备：清理施工区域，做好相应的地质勘测和地质条件分析，制定合理的施工方案。
城市地铁轨道道岔施工方案
城市地铁轨道道岔施工方案1、施工工艺道岔施工采用“支墩+轨排支撑架”相结合的方法。
即用轨排支撑架固定钢轨后，对道岔关键处的岔枕和每隔几个岔枕浇筑砼支墩，用砼支墩进行固定后拆除支撑架，精调到位后再灌注道床混凝土。
施工工艺流程如图1.7-1所示。
2、主要施工方法1)单开道岔单开道岔按“1、4”、“2、3”、“5”、“6”、“7”、“8、9”、“10、11”的组合方式分为七部分(依次编号为①②③…⑦)。
图1.7-1 道岔施工工艺流程图气泡居中。
钢轨位置根据梁面上基标调整，并根据中线用轨距校核，之后用万能道尺将另一股直轨位置定出并调整水平。
用支距控制曲线基本轨位置，调整就位然后用道尺控制水平及中线，定出侧股的准确位置。
为固定轨距和加强道岔的整体性，钢轨组装完成时在适当位置加装特制轨距拉杆。
③道岔整体道床混凝土浇筑A、模板安装整体道床混凝土侧模采用组合钢模，安装模板前对道床标高及轨道中心线位置进行复查，以确保模板安装正确，模板安装允许误差为±10mm。
B、浇筑道床混凝土道岔混凝土支承墩达到5Mpa后，拆除支承架，再次对道岔各部位状态尺寸全面检查符合要求后，报请监理工程师进行复检，然后进行道床混凝土浇筑。
浇筑时应设防护罩，防止道岔扣件、滑床板等被污染。
混凝土灌注过程中随时检查轨道状态，发现问题及时处理。
振捣时混凝土岔枕四周加强捣固，加强收面，确保道床表面平整，横坡符合要求。
C、混凝土养护可采用浇水养护或喷洒养护液养护，混凝土强度达到70%设计强度后才允许承重。
2)交叉渡线交叉渡线由单开道岔Ⅰ、Ⅱ、Ⅲ、Ⅳ和菱形交叉Ⅴ及渡线Ⅵ共六大部分组成，如图1.7-3所示。
3)水平及高程：道岔全长范围内高低差不超过2mm，高程允许误差为±1mm。
4)轨距：有控制锁定的尖轨尖端处轨距允许误差为±1mm，其他部位±2mm；5)转辙器扳动灵活，尖轨无损伤，连接牢固，在静止状态下，尖轨与基本轨密贴，尖轨在第一连杆处的最小动程达到设计要求；6)护轨头部外侧至辙叉心作用边之距离不小于1391mm，护轨头部外侧至翼轨作用边的距离不得大于1348mm；7)轨面平顺，滑床板在同一平面内，轨撑与基本轨密贴，其间隙不应大于0.5mm；8)道岔范围内各接头以及与轨道连接处轨面无错台，轨头内侧应直顺无错牙，其允许误差为0.5mm；9)轨缝允许偏差为±2mm，岔头或岔尾接头相错量不得大于20mm。
道岔施工方案
道岔施工方案摘要：道岔施工是铁路维护和改造工程中的重要环节。
本文介绍了道岔施工的一般步骤和注意事项，包括施工准备、施工过程、施工安全等方面的内容。
通过科学合理的施工方案和严格的操作流程，可以确保道岔施工的顺利进行，提高铁路运输的安全性和效率。
一、引言道岔作为铁路线路的关键部分，连接了不同的轨道，并实现了列车的轨道切换。
在铁路维护和改造工程中，道岔施工是必不可少的一项任务。
本文将介绍道岔施工的一般步骤和注意事项，以及如何确保施工的安全性和顺利进行。
二、施工准备1. 调查评估在施工前，需要对道岔进行详细的调查评估。
包括现有道岔的类型、状况和使用情况等。
通过对道岔的评估，确定施工所需的材料、工具和人力资源等。
2. 施工方案根据调查评估的结果，制定合理的施工方案。
施工方案包括施工的具体步骤、时间安排、物资准备和施工人员的分工等。
施工方案应满足施工质量和安全要求。
3. 物资准备根据施工方案和需求，准备好所需的材料和工具。
包括道岔的零件、连接件、焊接材料、设备工具等。
确保物资的合理配备和充足储备，以满足施工的需要。
三、施工过程1. 清理施工现场在施工前，需要清理施工现场，确保道岔区域干净整洁，无杂物和障碍物。
清理施工现场有利于施工人员的操作和施工质量的控制。
2. 拆除旧道岔根据施工方案，拆除旧道岔。
拆除旧道岔时，需要根据施工图纸和说明书进行操作，并注意保护周围设备和线路的完整性。
拆除完成后，清理施工现场，确保安全和整洁。
3. 安装新道岔按照施工方案，进行道岔的安装。
安装新道岔时，需要严格按照操作流程进行，确保道岔的准确安装和稳定性。
同时要注意施工安全，避免发生事故。
4. 调试和检查安装完新道岔后，进行调试和检查。
通过调试，确保道岔的功能正常，并根据需要进行微调。
检查道岔的安装质量和合格性，以确保施工的质量和安全。
四、施工安全1. 安全培训施工前，对施工人员进行相关的安全培训。
包括施工作业的注意事项、安全操作规程和应急措施等。
道岔整体道床工程施工方案
深圳地铁7号线轨道工程7310标道岔整体道床施工方案编制：审核：批准：目录1 编制依据、原则、范围 (1)1.1编制依据 (1)1.2编制原则 (1)1.3工程范围 (1)1.4本工程采用的技术规范和标准 (1)2 工程概况 (2)2.1参建单位 (2)2.2工程简介 (2)2.3道岔设置地段表 (2)3道岔整体道床施工组织机构 (4)4道岔施工工期安排 (4)4.1施工顺序 (4)4.2工期安排 (5)5施工工艺原理 (5)5.1施工机具 (6)5.2施工测量工具 (6)6道岔施工方案 (6)6.1工艺流程 (6)6.2各工序施工方法及控制点 (6)6.2.1清理道床基底 (6)6.2.2基标设置 (7)6.2.3道岔组装 (9)6.2.4绑扎钢筋网 (11)6.2.5道岔道床立模板 (11)6.2.6浇筑道岔道床混凝土 (12)6.2.7整体道床交叉渡线铺设 (13)7见证取样措施 (14)8质量保证措施 (15)8.1质量验收标准 (15)8.2质量控制措施 (16)8.2.1原材料质量控制措施 (16)8.2.2道岔质量控制 (16)8.2.3混凝土浇筑质量控制措施 (18)8.2.4隐蔽工程质量控制措施 (18)8.2.5成品保护质量控制措施 (19)9 安全保证措施 (19)9.1实行安全交底及监督制度 (19)9.2安全风险分析及相关控制措施 (20)10文明施工保证措施 (22)1 编制依据、原则、范围1.1编制依据（1）现行有效的国家及广东省、深圳市有关地下工程设计、施工规范和规程等；（2）深圳市城市轨道交通7号线BT项目轨道工程7310标项目正线道岔施工图纸；（3）在以往的地下线道岔整体道床施工中所积累的施工经验和成熟的施工工艺；（4）深圳地铁7号线轨道工程7310标实施性施工组织设计；（5）现有的施工机械设备及施工技术力量；（6）现场踏勘、调查取得的资料。
1.2编制原则采用先进、科学、成熟的施工方法以及切实可行的施工管理手段，以满足设计要求和验收规范为准则，高质量、高标准按期完成本工程全部施工内容，创优质工程。
城市地铁整体道床式道岔施工工法(2)
城市地铁整体道床式道岔施工工法城市地铁整体道床式道岔施工工法一、前言随着城市交通的发展和人口的增加，城市地铁成为了一种重要的交通工具。
为了提高地铁线路的运行效率和舒适度，需要对道岔进行施工和维护。
本文将介绍一种常用的城市地铁整体道床式道岔施工工法。
二、工法特点整体道床式道岔是一种通过一次性浇筑混凝土来形成整体道岔的施工工法。
它相比传统的道岔构造，具有以下特点：1. 施工简便：整体道床式道岔采用浇筑混凝土的方式，施工过程简单明了，减少了施工时间和人力成本。
2. 结构稳定：整体道床式道岔的道岔板与轨床通过混凝土浇筑连接在一起，形成了一个整体结构，具有较高的稳定性和承重能力。
3. 乘坐舒适：整体道床式道岔的道岔板表面平整，减少了列车通过时的颠簸和噪音，提高了乘坐舒适度。
4. 维护便捷：整体道床式道岔的结构简单，维护方便，更换损坏部件的成本低。
三、适应范围整体道床式道岔适用于各类城市地铁线路，特别适用于具有高弯曲度和复杂地形的区域。
四、工艺原理整体道床式道岔的施工工法基于以下原理：1. 混凝土浇筑：通过在道岔板和轨道之间进行混凝土浇筑，将道岔板和轨道固定在一起，形成整体结构。
2. 技术措施：采取合适的支撑和脱模措施，确保混凝土的浇筑质量和强度。
3. 理论依据：基于混凝土材料的力学性能和道岔结构的设计原则，确保施工工法的正确性和可行性。
五、施工工艺整体道床式道岔的施工过程包括以下几个阶段：1. 准备工作：清理施工区域、设置边界线、准备施工所需的材料和设备。
2. 支撑和脱模：根据设计要求，设置支撑和模板，确保混凝土浇筑的成形。
3. 混凝土浇筑：按照混凝土配合比进行浇筑，注意控制浇筑速度和浇筑厚度。
4. 养护和检测：对浇筑后的混凝土进行养护，确保混凝土的强度和稳定性，并进行必要的检测和调整。
六、劳动组织整体道床式道岔的施工需要组织多个班组协同作业，包括混凝土浇筑、支撑和模板搭建、养护和检测等。
七、机具设备整体道床式道岔施工所需的机具设备包括混凝土搅拌车、模板支撑架、养护设备等。
整体道岔道床施工方案
整体道岔道床施工方案编制:审核:批准:1､概述本项目为沈阳至铁岭城际铁路工程(松山路~道义)轨道工程(一期)｡南起于沈阳地铁2号线的三台子站北段,沿黄河北大街､京沈街向北至辽宁大学站｡线路长度为6.714km/双线,共设4个地下车站,分别为医学院站､师范大学站､工程学院站､辽宁大学站｡正线最小平曲线半径约为450m,最大线路坡度为30‰｡本项目采用与沈阳地铁2号线工程一致的国产B型车,轴重为14吨,最高运行速度为80km/h｡采用1500V接触网供电｡主要内容为铺设整体式道床P60-9#道岔5组,短枕式整体道床13.7km,正线焊轨13.2km,浇筑C30道床混凝土1.8万方,钢筋加工505t｡2､施工工艺原理2.1总体施工工艺通过加密基标,把道岔岔位及高程通过与基标之间的平面与空间关系表示出来,通过测设得知基标点与道岔的水平和高程差,利用L 尺和支撑架配合使用,定出道岔中线和轨面高程,吊挂短岔枕､利用精调小车调整道岔几何尺寸､浇筑混凝土等工序,将短岔枕连同整个道岔固定在混凝土道床内,使道岔铺设符合设计及规范要求｡2.2道岔整体道床主要技术标准道岔轨下基础采用短轨枕式整体道床,道床块分块布置,道床块的宽度根据道岔结构不同而调整;道床块缝宽度为20mm,道床顶面设3%的人字形横向排水坡,以线路中心线或辙叉角平分线作为分水线;伸缩缝用20mm厚的沥青木板制成｡在道床缝两侧设置连接端子,连接端子采用50*5的扁钢,并在顶端向下3cm的位置打眼,孔径12mm｡道岔按设计位置进行调整｡其精度符合下列规定:道岔各部位允许偏差表3 施工技术简介3.1 总体施工方案整体道床道岔一般采用提前预铺方案,地下线道岔从下料口将道岔料倒送至施工地点,人工进行架轨,安装混凝土短岔枕,调轨,浇筑混凝土支墩,最后拆除钢轨支撑架,经各专业联合隐蔽检查后,浇筑道床混凝土并养生｡3.2 工艺流程道岔施工工艺流程见下图:道岔施工工艺流程图3.3 施工准备施工前对土建施工单位移交的结构底板进行检查,要求无浮浆､积水和渗漏｡基底采用人工进行凿毛,凿坑深5~10mm,坑距50mm,凿毛完毕后立即清扫杂物垃圾,并用高压水或高压风将结构底板冲洗干净｡3.4 测量控制道岔铺轨基标测设根据控制基标和道岔铺轨设计图进行｡精度应符合《地下铁道､轻轨交通工程测量规范》(GB50308)相关章节的规定｡单开道岔暂不设永久基标,道岔的位置与高程在拼装时用外移点进行控制,待粗调时利用已布设完成的CPⅢ精密控制网,结合精调小车对道岔的位置及高程进行粗调､精调,直至达到规范技术要求3.5 进货检验及散料由厂家直接供货于指定地点,现场清点验收,分类堆放｡道岔钢轨装车时,尖轨､辙叉及护轮轨应注意铺设方向及道岔开向｡尖轨与基本轨捆扎牢固､密贴,以防损伤尖轨｡岔枕进场后严格按其外观质量､类型､尺寸逐一检查,验收合格后方可运往工作面｡3.6 组装道岔､粗调几何尺寸(1)架轨按照道岔铺设图进行道岔钢轨连接,用压机抬起钢轨,将支撑架合理放置在轨下托起钢轨(约每隔4根短枕放置1根支撑架)｡由于道岔结构形式决定了所用支撑架较长,为便于施工,将支撑架设置为拼装式,使用时通过梁身连接板及联结螺栓连接,参见图3｡(2)粗调①根据基标,确定并调整岔头､岔尾的位置,并保证岔头两股钢轨的方正｡②调外直股方向:根据外直股外侧基标,用L尺从岔头到岔尾依次调整道岔外直股的方向和高程,使其达到规范要求｡③在保持道岔外直股不动的前提下,通过调节钢轨支撑架上位于内直股处的轨卡的水平螺栓及立柱,依次调整道岔内直股的轨距､水平,直至达到要求｡④调整曲上股轨距､水平:按照设计图纸,把支距尺放在规定的支距点上,在保持外直股不动的前提下,通过依次调节钢轨支撑架上位于曲上股处轨卡的水平螺栓,使曲上股各点支距达到要求｡⑤调整曲下股轨距:在保持曲上股位置不变的前提下,通过调节钢轨支撑架上位于曲下股处的轨卡水平螺栓,调整曲下股各点轨距｡⑥散布､安装扣件及铁垫板铁垫板､扣件按设计图纸规定的类型有次序的分类散布,根据道岔图纸短轨枕间距在基本轨上画铁垫板印,按序号依次上扣件｡上铁垫板时,有专人负责对安装铁垫板位置､型号进行检查｡3.7 吊挂混凝土短岔枕在方向和轨距粗调完毕后,开始进行吊挂安装混凝土岔枕,短岔枕安装距离允许偏差为±5mm,螺旋道钉要拧,并复紧3次,以防止出现空吊板现象｡采用水平尺检查相邻岔枕是否在同一平面,超标的立即改正｡3.8 精调道岔几何尺寸道岔各部的几何状态,必须按道岔铺设图､整体道床布置图及铺设基标进行调整;施工过程中随时检查道岔和混凝土轨枕的位置,道岔各部的几何状态,发现超标立即调整｡整体道床道岔铺设应符合下列规定:(1)里程位置允许偏差为±15mm;(2)导曲线及附带曲线导曲线支距允许偏差为1mm,附带曲线用10m弦量连续正矢差允许偏差为1mm;(3)轨顶水平及高程道岔全长范围内高低差不应大于2mm,高程允许偏差为±1mm;(4)转辙器必须扳动灵活,曲尖轨在第一连接杆处的动程不应小于152mm;尖轨与基本轨密贴,其间隙不应大于1mm;尖轨尖端处轨距允许偏差为±1mm;(5)查照间隔1391mm,允许偏差为+2､0mm;护背距离1348mm,允许误差为0､-1mm;(6)轨面应平顺,滑床板在同一平面内,轨撑与基本轨密贴,其间隙不应大于0.5mm｡3.9 浇筑混凝土支墩钢轨精调达标后支立支墩模板,每隔2根轨枕设1对混凝土支墩,钢轨接头处必须设置1对混凝土支墩,支墩应沿线路中心线左右对称分布｡支墩长､宽均大于短轨枕5cm,支墩高度为短轨枕底部以上3cm,混凝土支墩模板采用钢模拼装,木模宜采用表面平整光滑的竹胶板｡由于混凝土支墩尺寸较小,模板与轨枕间的距离不足以使用振捣棒,因此在浇筑混凝土时人工振捣密实｡3.10 浇筑道床混凝土支墩拆模后,撤除支撑架而以支墩代替｡为加强与道床混凝土的联接,应按要求将支墩四周凿毛｡按要求组装道床模板,道床浇筑过程中应分层､水平､分台阶灌注,采用插入式振捣棒振捣密实｡混凝土浇筑12h后,采用喷洒养护剂的方法进行养护,要保持混凝土处于湿润状态,养护应保证有14d时间｡混凝土强度达到5MPa后方可拆模;达到设计强度的70%后,轨道上方可载重､行车｡4 质量控制(1)健全质量保证体系,组织技术人员对道岔设计图纸进行详细会审,对每道工序进行技术交底,管物资人员依据图纸做好道岔材料的进场检验和清点｡(2)严格按照《地下铁道､轻轨交通工程测量规范》(GB50308)和《地下铁道工程施工及验收规范》(GB50299)进行导线点复测和基标测设并按相关检测程序进行报验,经检无误后再安排后续施工｡(3)及时准确地做好施工前的各种需用试验项目,为施工提供可靠依据｡(4)加强施工现场的施工技术指导和质量监督检查,严格按设计标准施工｡特别对滑床板水平和尖轨的密贴调整作为施工控制重点,派专人跟班指导和检测,不放过任何一道不合格工序｡(5)严格控制道床模板安装尺寸,模板在混凝土达到要求强度后才能拆除｡5道岔整体道床施工安全措施(1)完善安全保证体系,向施工人员进行工序和操作规程安全教育和培训,增强安全防范意识,每道工序施工前进行安全技术交底｡(2)拨移尖轨时应站稳,要有统一指挥,防止挤伤手脚｡(3)因施工空间受限,每个作业人员要注意自身安全,穿戴好防护用品还必须关注周围的作业人员､工具设备｡施工中各道工序应保持适当间隔,避免相互干扰的同时还要保证必要的衔接与配合｡(4)道岔施工完成后,及时在尖轨尖端与基本轨处安装钩锁器｡6安全文明施工(1)完善安全保证体系,向施工人员进行工序和操作规程安全教育和培训,增强安全防范意识,每道工序施工前进行安全技术交底｡(2)移动尖轨时应站稳,要有统一指挥,防止挤伤手脚｡(3)每个作业人员要注意自身安全,穿戴好防护用品还必须关注周围的作业人员､工具设备｡施工中各道工序应保持适当间隔,避免相互干扰的同时还要保证必要的衔接与配合｡(4)施工完成后,及时在尖轨尖端与基本轨处安装钩锁器｡(5)钢轨､短轨枕､扣备件等轨料在运输､吊装及安装的过程中严格按照“安全施工规范”及“施工安全措施交底”进行施工｡禁止违章施工,确保安全施工｡(6)立模､精粗调轨排时,使用工具时防止相互碰撞伤人｡(7)电焊作业人员及混凝土振捣人员注意做好电线路的保护工作,防止漏电伤人｡(8)场地严格按总平面图布置,场内设施布置合理､有序｡生产区:机械设备定点停放､整齐干净;材料按施工设计位置离地挂牌堆码,整齐有序,需防雨的材料进库存放或加盖防雨蓬布｡施工作业区出入口悬挂安全警示标志｡(9)施工路段,需要占用地面施工的,采取全封闭式施工,沿工地四周设置高2.5m标准､规范的组合装配式蓝色喷涂钢制围挡｡(围挡铁板厚0.7mm以上,高度2m,砖基0.5m高.基座外墙抹面并刷上白色涂料｡(10)现场管理人员和作业人员穿企业统一制式工作服,穿戴整齐,行为文明｡施工现场人员佩戴工作卡,所有职工都在现场期间胸前佩带统一的工作证(应标明姓名､职务､身份及编号),受社会监督｡(11)加强车辆管理,严格按交通规则文明行驶｡(12)文明检查小组,在施工区域进行巡回检查,监督保持所有设施完好､整洁,施工人员文明有礼｡(13)道路平整､坚实､保障畅通,运输车辆严格遵守公路交通规则,文明行车｡认真做好车辆机械的保养维护工作和驾驶操作人员的安全教育工作,车辆机械不得带病作业,不得违规操作,杜绝机械和车辆事故｡。
道岔施工方案
道岔施工方案1. 引言道岔作为铁路交通系统中重要的组成部分，起着分流、调度列车的作用。
因此，在铁路施工中，道岔施工是一个重要的环节。
本文档将介绍道岔施工的方案，包括施工准备、施工流程、安全措施等内容，旨在确保施工过程的顺利进行，并提高施工的效率和安全性。
2. 施工准备在进行道岔施工之前，需要进行一系列的准备工作，以确保施工的顺利进行。
下面是施工准备的主要内容：2.1. 施工材料和设备准备道岔施工所需要的材料和设备包括轨道材料、道岔组件、道岔调整设备等。
在施工前，需要进行材料和设备的准备，确保数量充足，并检查其质量和完整性。
2.2. 施工人员组织和培训在进行道岔施工时，需要组织一支专业的施工团队，并确保施工人员熟悉道岔的施工工艺和安全操作规程。
如有需要，可以进行培训，提高施工人员的技能水平。
2.3. 施工计划和进度安排在道岔施工之前，需要制定施工计划，并明确施工的进度安排。
这样可以有效地组织施工人员和调度资源，确保施工工作按时完成。
3. 施工流程道岔施工的流程主要包括拆除旧道岔、安装新道岔、调整和固定道岔等工作。
下面将详细介绍道岔施工的流程。
3.1. 拆除旧道岔在进行道岔施工之前，首先需要将旧的道岔进行拆除。
这包括拆除轨道、道岔组件和连接部件等。
在拆除过程中，需要注意保护好已有轨道和设施，防止损坏或影响铁路运营。
3.2. 安装新道岔拆除旧道岔之后，接下来就是安装新的道岔。
这包括安装轨道、道岔组件和连接部件等。
在安装过程中，需要确保各个部件的精确安装，以保证道岔的正常运行。
3.3. 调整和固定道岔安装新道岔之后，需要进行调整和固定工作，以确保道岔的运行平稳。
这包括对道岔的几何调整、检查对称性和间隙等。
同时，还需要进行固定工作，确保道岔牢固地连接在轨道上。
4. 安全措施在进行道岔施工时，安全是首要考虑的因素。
下面是道岔施工中的几项安全措施：4.1. 安全防护措施在施工现场，需要设置合适的安全防护设施，例如安全警示标志、防护栏杆等。
道岔施工方案
道岔施工方案道岔施工方案一、施工目标：在保证施工安全和质量的前提下，按照设计要求，完成道岔施工任务，使之能够正常使用。
二、施工步骤：1. 施工前准备：(1) 将施工计划提交给相关部门审核，获得审批通过后方可施工。
(2) 准备必要的施工设备和工具，包括道岔杆、扳道器、铁锹、铁锤等。
(3) 清理施工区域，确保场地平整，无障碍物。
2. 施工方案设计：(1) 根据设计要求确定道岔的位置和布置方式。
(2) 根据道岔类型和工况，选择合适的施工方法和工艺。
(3) 制定施工计划，明确任务和时间节点。
3. 施工操作：(1) 进行道岔道床的安装。
首先将道床附着在轨道上，然后安装道岔舌，注意舌头必须和道身垂直，确保道岔开通顺畅。
(2) 进行道岔转换器的安装。
安装转换器时要保证与道岔舌的位置垂直，并且能够灵活转换。
(3) 进行道岔机构的安装。
安装机构时要注意机构的可靠性和灵活性，确保能够正常操作。
(4) 进行道岔机械部分的安装和调试。
安装机械部分时要保证各个部件的准确定位和连接，然后进行调试，确保能够正常运转。
4. 施工质量控制：(1) 施工过程中，严格按照设计要求进行操作，确保施工质量符合标准。
(2) 施工完成后，进行验收，确保道岔正常运转，各部件连接牢固，没有松动和变形现象。
5. 施工安全措施：(1) 施工人员必须穿戴好安全防护装备，包括安全帽、工作鞋、手套等。
(2) 施工现场必须设置明显的标识牌，禁止无关人员进入。
(3) 施工过程中，注意防止工具和材料的滑落和坠落，确保施工安全。
以上是道岔施工方案的主要步骤和措施，通过合理的施工计划和操作，能够保证道岔的质量和安全，使其能够正常运行。
在施工过程中，需严格遵守相关的规范和要求，并严格执行安全措施，确保施工过程安全可靠。
道岔施工方案范文
道岔施工方案范文一、施工目标道岔施工是指对铁路线路上的道岔进行维修、更换或新建工作。
施工目标是确保道岔安全、平稳、可靠地运行，并提高铁路线路的运输能力和效益。
二、施工准备工作1.施工前进行相关技术资料的收集和研究，了解道岔的类型、结构、故障与维修方式等。
2.确定施工时间和地点，并进行相关的交通管制和安全保障措施。
3.准备施工所需的材料、工具和设备，包括钢轨、道钉、道岔机构、电气设备、动力装置等。
4.配备施工人员和技术人员，确保施工人员具备相应的技术水平和操作经验。
三、施工步骤1.施工区域划分：根据施工需求，将铁路线路划分为相应的施工区域。
2.确定施工方法：根据道岔的具体情况和施工要求，确定适合的施工方法，包括升、移、拆、换等。
3.施工现场布置：确定施工现场布置和施工方案，并设置相应的施工标志和警示标志。
4.道岔固定：保证道岔的稳定性和可靠性，进行钢轨固定、道钉安装等工作。
5.电气设备安装：根据需要安装调车信号机、动力电源和道岔机构等设备。
6.动力装置调试：对道岔进行动力装置的调试和测试，确保道岔的正常运行。
7.进行道岔测试：对已施工的道岔进行测试，包括道岔符合规范要求、线路松紧度、道岔间隙、动力装置响应等测试项目。
8.维护和保养：对施工完毕的道岔进行维护和保养，确保道岔的长期稳定运行。
四、施工注意事项1.安全是第一位：施工过程中，要严格按照相关安全操作规程进行，确保施工人员的安全。
2.保护现场环境：施工现场要保持整洁，并进行垃圾和废弃物的分类和处理。
3.做好施工记录：对施工过程中的关键环节和技术数据进行记录和整理，为后期的检查和维护提供参考。
4.与施工相关方保持沟通：与铁路运输部门、相关施工单位和相关工作人员保持沟通，及时了解相关施工进展和安全隐患。
5.按计划施工：按照施工计划和时间节点进行施工，确保施工进度和质量。
6.遵守相关法规和标准：施工过程中要遵守相关法规和标准，确保施工的合法性和质量。
道岔施工方案
道岔施工方案道岔施工方案一、施工项目：将双线铁路改为三线铁路，新增道岔。
二、施工目的：提高铁路运输能力，改善运行效率。
三、施工要点：1. 选址定位：根据铁路线路规划和地形条件，确定道岔选址，并与相关部门协商确认。
2. 道岔设计：根据地形情况和运行需求，进行道岔设计，包括道岔位置、道岔类型、道岔尺寸等。
3. 施工准备：（1）组织施工队伍：根据施工规模和项目要求，选派合适的施工队伍，并进行必要的培训。
（2）设备准备：根据施工需要，准备好必要的施工设备和工具，包括铁锤、螺丝刀、扳手、焊接设备等。
（3）材料准备：根据施工设计，准备好所需的道岔材料，包括铁轨、转辙机、道口垫等。
（4）安全措施：制定施工期间的安全措施，包括道岔施工区域的封锁、警示标志的设置等。
4. 施工步骤：（1）清理施工区域：清理施工区域内的杂物和障碍物，保证施工的顺利进行。
（2）道岔铺设：按照施工设计，先在轨道上进行道岔铺设，确保道岔位置准确。
（3）固定道岔：使用螺栓将道岔固定在轨道上，保证道岔的稳定性和安全性。
（4）调整道岔：通过调整道岔转辙机，使得道岔转换顺畅，并确保道岔的几何特性满足设计要求。
（5）道岔连接：将道岔与邻近铁轨进行连接，确保道岔之间的平顺过渡。
（6）防护设置：设置道岔施工区域的安全防护措施，包括警示标志、防护栏杆等。
（7）施工完毕：检查道岔施工质量，并进行验收，确保施工符合要求。
5. 安全注意事项：（1）施工期间，道岔施工区域需设置警示标志，提醒行人和车辆注意安全。
（2）施工期间，施工人员需佩戴安全帽、防护眼镜等个人防护装备。
（3）施工期间，施工现场应保持整洁、无杂物，确保施工安全。
（4）施工期间，必须有专人负责监督施工进度和质量，做好施工记录。
（5）施工期间，注意与其他施工项目的协调，保证工期和安全。
四、施工时间：根据工期计划和施工进度，合理安排施工时间，尽量减少对运输的影响。
五、施工预算：根据道岔施工项目的规模和要求，编制详细的施工预算，包括人工费用、材料费用、设备租赁费用等。
城市地铁轨道道岔施工方案
城市地铁轨道道岔施工方案1、施工工艺道岔施工采用“支墩+轨排支撑架”相结合的方法。
即用轨排支撑架固定钢轨后，对道岔关键处的岔枕和每隔几个岔枕浇筑砼支墩，用砼支墩进行固定后拆除支撑架，精调到位后再灌注道床混凝土。
施工工艺流程如图1.7-1所示。
2、主要施工方法1)单开道岔单开道岔按“1、4”、“2、3”、“5”、“6”、“7”、“8、9”、“10、11”的组合方式分为七部分(依次编号为①②③…⑦)。
图1.7-1 道岔施工工艺流程图气泡居中。
钢轨位置根据梁面上基标调整，并根据中线用轨距校核，之后用万能道尺将另一股直轨位置定出并调整水平。
用支距控制曲线基本轨位置，调整就位然后用道尺控制水平及中线，定出侧股的准确位置。
为固定轨距和加强道岔的整体性，钢轨组装完成时在适当位置加装特制轨距拉杆。
③道岔整体道床混凝土浇筑A、模板安装整体道床混凝土侧模采用组合钢模，安装模板前对道床标高及轨道中心线位置进行复查，以确保模板安装正确，模板安装允许误差为±10mm。
B、浇筑道床混凝土道岔混凝土支承墩达到5Mpa后，拆除支承架，再次对道岔各部位状态尺寸全面检查符合要求后，报请监理工程师进行复检，然后进行道床混凝土浇筑。
浇筑时应设防护罩，防止道岔扣件、滑床板等被污染。
混凝土灌注过程中随时检查轨道状态，发现问题及时处理。
振捣时混凝土岔枕四周加强捣固，加强收面，确保道床表面平整，横坡符合要求。
C、混凝土养护可采用浇水养护或喷洒养护液养护，混凝土强度达到70%设计强度后才允许承重。
2)交叉渡线交叉渡线由单开道岔Ⅰ、Ⅱ、Ⅲ、Ⅳ和菱形交叉Ⅴ及渡线Ⅵ共六大部分组成，如图1.7-3所示。
3)水平及高程：道岔全长范围内高低差不超过2mm，高程允许误差为±1mm。
4)轨距：有控制锁定的尖轨尖端处轨距允许误差为±1mm，其他部位±2mm；5)转辙器扳动灵活，尖轨无损伤，连接牢固，在静止状态下，尖轨与基本轨密贴，尖轨在第一连杆处的最小动程达到设计要求；6)护轨头部外侧至辙叉心作用边之距离不小于1391mm，护轨头部外侧至翼轨作用边的距离不得大于1348mm；7)轨面平顺，滑床板在同一平面内，轨撑与基本轨密贴，其间隙不应大于0.5mm；8)道岔范围内各接头以及与轨道连接处轨面无错台，轨头内侧应直顺无错牙，其允许误差为0.5mm；9)轨缝允许偏差为±2mm，岔头或岔尾接头相错量不得大于20mm。
地铁维修道岔施工方案
地铁维修道岔施工方案地铁维修道岔施工方案随着城市化发展的加速，地铁作为一种高效、便捷的交通方式越来越受到人们的青睐，然而随之而来的是地铁设施的磨损和故障。
道岔作为地铁线路中最为关键的设备之一，其维修工作尤为重要。
本文将就地铁维修道岔的施工方案进行探讨。
首先，在进行道岔维修前，必须进行详细的检查和定位工作。
通过实地检查和相关数据的分析，确定道岔的故障原因和位置，制定出明确的修复目标和方案。
同时，还需要评估修复工作的时间和人力资源的需求。
其次，在开始维修工作之前，必须确保施工现场的安全。
设置警示标志和围栏，引导乘客绕开施工区域，同时配备专人进行安全管理，确保施工人员和乘客的安全。
维修道岔涉及到多个方面的工作，包括清理、检查、更换损坏的部件等。
首先，进行清理工作。
清理道岔表面的灰尘和杂物，确保道岔的工作面清洁。
然后，对道岔进行检查。
主要检查道岔的导向、通道、固定装置等是否存在磨损、松动等问题。
对于磨损严重的部件，需要进行更换。
维修人员应根据道岔的具体情况，选择合适的修复材料和工具，精确维修。
在施工过程中，维修人员需要密切合作，确保施工进度和质量。
对于涉及到电气设备的维修，维修人员必须按照相关安全规范进行操作，确保维修过程不对整个地铁系统造成影响。
最后，在道岔维修完成后，需要进行试运行和调试。
通过模拟列车行驶，检查道岔是否正常工作。
同时，还需要进行相关数据的记录和分析，以便对维修工作进行总结和改进。
综上所述，地铁维修道岔是一项十分重要的工作。
只有通过详细的检查和定位工作，严格的安全管理，细致的维修操作，以及试运行和调试的完善，才能确保道岔的正常运行。
地铁运营方应密切关注道岔的维护工作，及时进行维修和更换，以提高地铁系统的安全性和可靠性，为乘客提供更好的出行体验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
城市地铁轨道道岔施工方案
1、施工工艺
道岔施工采用“支墩+轨排支撑架”相结合的方法。
即用轨排支撑架固定钢轨后，对道岔关键处的岔枕和每隔几个岔枕浇筑砼支墩，用砼支墩进行固定后拆除支撑架，精调到位后再灌注道床混凝土。
施工工艺流程如图1.7-1所示。
2、主要施工方法
1)单开道岔
单开道岔按“1、4”、“2、3”、“5”、“6”、“7”、“8、9”、。
)依次编号为①②③…⑦(的组合方式分为七部分”11、10“
图1.7-1 道岔施工工艺流程图
单开道岔平面组合示意见图1.7-2。
图1.7-2 单开道岔平面组合示意图
A、在岔位上安装好特制道岔支承架和轨距拉杆，连接各部分钢轨，挂混凝土岔枕。
先调整直线基本轨组①、②，使轨道水平和平面位置达到设计要求，然后根据直线基本轨确定直线④、⑤、⑥的位置。
直股调整完毕，再根据支距，将曲线基本轨③调整就位，最后将曲线轨组装调整就位。
经自检工程师检查通过后，灌注支承墩混凝土。
B、支承墩设于合成轨枕下，顶宽为50cm，设置间距不大于支承架间距。
为提高支承墩混凝土早期强度，缩短施工时间，混凝土中掺加高效早强型减水剂。
C、每组钢轨架设调整后，两侧设钢管支撑加固，以防止调整后的钢轨因联动或意外碰撞发生变形。
D、根据基标用直角道尺和万能道尺调整水平。
首先把直角道尺架在基本轨上，通过支承架调整，使直角道尺水准气泡居中。
钢轨位置根据梁面上基标调整，并根据中线用轨距校
核，之后用万能道尺将另一股直轨位置定出并调整水．
平。
用支距控制曲线基本轨位置，调整就位然后用道尺控制水平及中线，定出侧股的准确位置。
为固定轨距和加强道岔的整体性，钢轨组装完成时在适当位置加装特制轨距拉杆。
③道岔整体道床混凝土浇筑
A、模板安装
整体道床混凝土侧模采用组合钢模，安装模板前对道床标高及轨道中心线位置进行复查，以确保模板安装正确，模板安装允许误差为±10mm。
B、浇筑道床混凝土
道岔混凝土支承墩达到5Mpa后，拆除支承架，再次对道岔各部位状态尺寸全面检查符合要求后，报请监理工程师进行复检，然后进行道床混凝土浇筑。
浇筑时应设防护罩，防止道岔扣件、滑床板等被污染。
混凝土灌注过程中随时检查轨道状态，发现问题及时处理。
振捣时混凝土岔枕四周加强捣固，加强收面，确保道床表面平整，横坡符合要求。
C、混凝土养护
可采用浇水养护或喷洒养护液养护，混凝土强度达到70%设计强度后才允许承重。
2)交叉渡线
交叉渡线由单开道岔Ⅰ、Ⅱ、Ⅲ、Ⅳ和菱形交叉Ⅴ及渡所
示。
1.7-3线Ⅵ共六大部分组成，如
图1.7-3 交叉渡线平面组合示意图
为确保交叉渡线一次性铺设成功，将图1.7-3中的I、II、V 三部分同时安装、拼接和调整，待该部分轨道状态完全符合要求后，采取支撑进行初步固定；然后安装III、IV部分，初步调整后，安装图中的第VI部分。
轨道状态精调时，重点检查菱形交叉部位与I、II、III、IV 的轨道状态，确认无误后浇筑支承墩砼。
具体操作方法同单开道岔。
道岔铺设按设计进行，其精度符合下列规定：
1)道岔铺设位置正确，其里程位置允许误差为±15mm；
2)导曲线圆顺，支距正确，允许偏差为1mm，附带曲线用10m 弦量，连续正矢允许误差为1mm；
3)水平及高程：道岔全长范围内高低差不超过2mm，高程允许误差为±1mm。
轨距：有控制锁定的尖轨尖端处轨距允许误差为±4)．
1mm，其他部位±2mm；
5)转辙器扳动灵活，尖轨无损伤，连接牢固，在静止状态下，尖轨与基本轨密贴，尖轨在第一连杆处的最小动程达到设计要求；
6)护轨头部外侧至辙叉心作用边之距离不小于1391mm，护轨头部外侧至翼轨作用边的距离不得大于1348mm；
7)轨面平顺，滑床板在同一平面内，轨撑与基本轨密贴，其间隙不应大于0.5mm；
8)道岔范围内各接头以及与轨道连接处轨面无错台，轨头内侧应直顺无错牙，其允许误差为0.5mm；
9)轨缝允许偏差为±2mm，岔头或岔尾接头相错量不得大于20mm。
