图解功放的三种输出连接方式,新手必看一点通

TDA7294功放板BTL应用接线图

注：BTL应用时两块功放板需配对，具体方法是找出OUT端口标有+，和OUT端口标有-的两块为一对。

BTL应用接线说明：
1.两块功放板的BTL-J1，BTL-J2，BTL-J3的短路针必须插好，普通应用时是要断开这三处短路针。

2.板A的BTL-F1处，与板B的BTL-F1处，用一根普通的软导线连接好（连接线已附送）。

5.发货默认是BTL连接方式,所有的断路针都已连成BTL形式,如做为标准应用时一定要把所有的断路针全部拔掉.
6.BTL应用时,2块功放板要配对使用,功放板上有配对标记,查看功放板的A与B为一对.
简易接线参考：
+VCC
GND
-VCC 音频信号从A板输入
扬声器8欧扬声器8欧
TDA7294功放板BTL应用接线说明
3.音箱+ 接功放板(A)带有BTLOUT+端子上，音箱- 接功放板（B）BTLOUT-端子上。

（两块功放板各各连接一条喇叭线。

分清 + - ，千万不要接错），BTL应用时，两块功放板音频输出端的GND (地端)闲置不用。

4.与电源板的接线请参考，标准版接线说明。

路针。

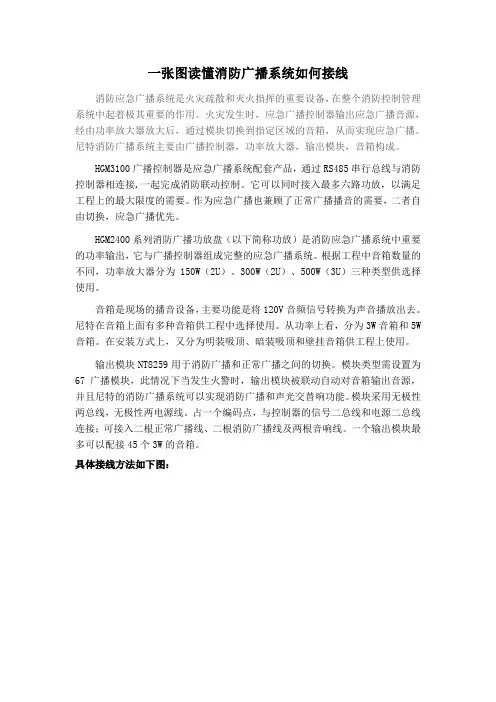

一张图读懂消防广播系统如何接线

一张图读懂消防广播系统如何接线消防应急广播系统是火灾疏散和灭火指挥的重要设备，在整个消防控制管理系统中起着极其重要的作用。

火灾发生时，应急广播控制器输出应急广播音源，经由功率放大器放大后，通过模块切换到指定区域的音箱，从而实现应急广播。

尼特消防广播系统主要由广播控制器，功率放大器，输出模块，音箱构成。

HGM3100广播控制器是应急广播系统配套产品，通过RS485串行总线与消防控制器相连接,一起完成消防联动控制。

它可以同时接入最多六路功放，以满足工程上的最大限度的需要。

作为应急广播也兼顾了正常广播播音的需要，二者自由切换，应急广播优先。

HGM2400系列消防广播功放盘（以下简称功放）是消防应急广播系统中重要的功率输出，它与广播控制器组成完整的应急广播系统。

根据工程中音箱数量的不同，功率放大器分为150W（2U）、300W（2U）、500W（3U）三种类型供选择使用。

音箱是现场的播音设备，主要功能是将120V音频信号转换为声音播放出去。

尼特在音箱上面有多种音箱供工程中选择使用。

从功率上看，分为3W音箱和5W 音箱。

在安装方式上，又分为明装吸顶、暗装吸顶和壁挂音箱供工程上使用。

输出模块NT8259用于消防广播和正常广播之间的切换。

模块类型需设置为67广播模块，此情况下当发生火警时，输出模块被联动自动对音箱输出音源，并且尼特的消防广播系统可以实现消防广播和声光交替响功能。

模块采用无极性两总线，无极性两电源线。

占一个编码点，与控制器的信号二总线和电源二总线连接；可接入二根正常广播线、二根消防广播线及两根音响线。

一个输出模块最多可以配接45个3W的音箱。

具体接线方法如下图：其中：（1）端子1、2接控制器总线（无极性）；总线断路，模块会报出找不到器件。

（2）端子5、6接DC24V电源（无极性）；24V断路，主机会报出支线故障。

（3）端子7、10为广播信号输出，接广播音箱；音箱末端需要加30K/1W 的电阻，当没有加电阻或者音箱线断路时，模块会报出支线故障。

功放机原理图

功放机原理图
功放机是一种广泛应用于音响设备中的电子器件，它能够将输入的音频信号放
大后输出到喇叭或音箱中，从而实现声音的放大。

功放机原理图是功放机内部电路的结构示意图，通过它我们可以了解功放机的工作原理和各个部件之间的连接关系。

功放机原理图主要包括输入端、放大电路、输出端和电源供应等部分。

在功放
机的输入端，通常会接收来自音频设备的输入信号，如CD播放器、MP3播放器等。

这些输入信号经过一定的预处理后，会传送到功放机的放大电路中。

放大电路是功放机的核心部分，它负责将输入信号放大到一定的电压和电流，以驱动喇叭或音箱发出更大声音。

在放大电路中，通常会包括前置放大器、功率放大器和反馈电路等部分，它们共同协作以实现对输入信号的放大处理。

接下来是功放机的输出端，它通常会连接到喇叭或音箱上。

输出端的设计需要
考虑到输出功率、阻抗匹配等因素，以确保功放机能够有效地驱动喇叭或音箱，使其发出高质量的声音。

最后是功放机的电源供应部分，它为功放机的各个部件提供稳定的电压和电流，以确保功放机正常工作。

功放机原理图的绘制需要考虑到电路的连接关系、信号的流向、电压和电流的
变化等因素。

通过功放机原理图，我们可以清晰地了解功放机内部各部件的工作原理和相互关系，为功放机的调试、维修和改进提供了重要参考。

总之，功放机原理图是功放机设计和制造的重要参考资料，它能够帮助我们深
入了解功放机的工作原理和内部结构，为功放机的使用和维护提供了重要指导。

希望通过本文的介绍，读者能够对功放机原理图有一个更加清晰的认识，从而更好地理解和应用功放机这一重要的音响设备。

功放原理分析图解

功放原理分析图解一、功放原理概述功放是指电子设备中的一种电路，用于将输入的低功率信号放大到更高功率的信号。

它在音频、射频和其他领域中被广泛应用。

二、基本功放原理基本的功放原理是通过操纵电源电压或电流来控制输出信号的幅度。

通常，功放电路由放大器和输出级组成。

1. 放大器放大器是功放电路的核心组件，负责将输入信号放大到更大的幅度。

常见的放大器类型包括放大电压或放大电流的负载放大器、差动放大器和集成电路放大器。

2. 输出级输出级是功放电路中的最后一级，它负责将放大的信号传递到负载（如扬声器或天线）上。

常见的输出级包括晶体管输出级、管式输出级和功率集成电路输出级。

三、功放工作原理功放的工作原理可以分为两个阶段：放大阶段和输出阶段。

1. 放大阶段在放大阶段，输入信号经过放大器放大。

放大器将输入信号的幅度放大到更大的幅度，但保持输入信号的波形形状不变。

2. 输出阶段在输出阶段，放大的信号经过输出级传递到负载上。

输出级将放大信号的功率提高，以满足负载的要求。

输出级通常使用功率放大器来实现。

四、不同类型的功放原理根据放大器的工作方式和放大介质的不同，功放可以分为几种不同的类型，如AB类、A类、D类和甲类。

1. AB类功放AB类功放是一种常见的功放类型。

它使用两个放大器管（PNP和NPN型）交替工作，以实现高效率和低失真的放大。

它适用于音频和射频应用。

2. A类功放A类功放是一种线性放大器，它在整个输入信号周期内都有信号输出。

该功放类型具有较低的功率效率，但提供高质量的音频放大。

3. D类功放D类功放是一种调制类功放，它使用脉冲宽度调制（PWM）技术来实现信号放大。

D类功放具有高功率效率和低功率损耗，适用于电池供电系统和音频应用。

4. 甲类功放甲类功放是一种效率低但音质高的功放类型。

它提供高保真度的音频放大，适用于专业音频系统和高保真音响。

五、总结功放是将低功率信号放大为高功率信号的电子设备。

它由放大器和输出级组成，通过调整电源电压或电流来控制输出信号的幅度。

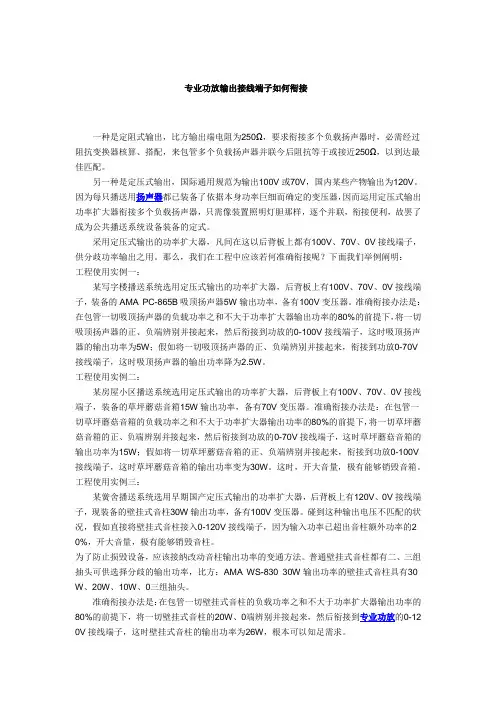

功放输出接线端子如何衔接

专业功放输出接线端子如何衔接一种是定阻式输出，比方输出端电阻为250Ω，要求衔接多个负载扬声器时，必需经过阻抗变换器核算、搭配，来包管多个负载扬声器并联今后阻抗等于或接近250Ω，以到达最佳匹配。

另一种是定压式输出，国际通用规范为输出100V或70V，国内某些产物输出为120V。

因为每只播送用扬声器都已装备了依据本身功率巨细而确定的变压器，因而运用定压式输出功率扩大器衔接多个负载扬声器，只需像装置照明灯胆那样，逐个并联，衔接便利，故罢了成为公共播送系统设备装备的定式。

采用定压式输出的功率扩大器，凡间在这以后背板上都有100V、70V、0V接线端子，供分歧功率输出之用。

那么，我们在工程中应该若何准确衔接呢？下面我们举例阐明：工程使用实例一：某写字楼播送系统选用定压式输出的功率扩大器，后背板上有100V、70V、0V接线端子，装备的AMA PC-865B吸顶扬声器5W输出功率，备有100V变压器。

准确衔接办法是：在包管一切吸顶扬声器的负载功率之和不大于功率扩大器输出功率的80%的前提下，将一切吸顶扬声器的正、负端辨别并接起来，然后衔接到功放的0-100V接线端子，这时吸顶扬声器的输出功率为5W；假如将一切吸顶扬声器的正、负端辨别并接起来，衔接到功放0-70V 接线端子，这时吸顶扬声器的输出功率降为2.5W。

工程使用实例二：某房屋小区播送系统选用定压式输出的功率扩大器，后背板上有100V、70V、0V接线端子，装备的草坪蘑菇音箱15W输出功率，备有70V变压器。

准确衔接办法是：在包管一切草坪蘑菇音箱的负载功率之和不大于功率扩大器输出功率的80%的前提下，将一切草坪蘑菇音箱的正、负端辨别并接起来，然后衔接到功放的0-70V接线端子，这时草坪蘑菇音箱的输出功率为15W；假如将一切草坪蘑菇音箱的正、负端辨别并接起来，衔接到功放0-100V 接线端子，这时草坪蘑菇音箱的输出功率变为30W。

这时，开大音量，极有能够销毁音箱。

功放桥接接线方法

功放桥接接线方法功放桥接是一种常见的音频系统连接方式，它可以提供更大的输出功率和更好的音质表现。

在进行功放桥接时，正确的接线方法非常重要，不仅可以确保系统的正常运行，还可以最大限度地发挥功放的性能。

下面将介绍一些常见的功放桥接接线方法，希望能对您有所帮助。

首先，我们需要了解功放桥接的基本原理。

功放桥接是指将两台功放通过特定的接线方式连接在一起，以增加输出功率。

在功放桥接中，一台功放负责驱动正半周波，另一台功放负责驱动负半周波，这样可以充分利用两台功放的输出能力，提高整体的功率输出。

接下来，我们将介绍两种常见的功放桥接接线方法。

第一种方法是并联桥接。

在并联桥接中，两台功放的正负端分别连接在一起，然后再连接到音箱上。

这种接线方法简单直接，适用于功放输出端功率较大的情况。

并联桥接可以提供更大的输出功率，但需要注意的是，两台功放的输出阻抗需要匹配，否则会影响音质和功放的稳定性。

第二种方法是串联桥接。

在串联桥接中，两台功放的输出端依次连接在一起，然后再连接到音箱上。

这种接线方法可以提供更高的输出电压，适用于功放输出端功率较小的情况。

串联桥接可以提供更好的音质表现，但需要注意的是，两台功放的输出电压需要匹配，否则会影响功放的稳定性和音质表现。

除了并联桥接和串联桥接，还有一种常见的接线方法是混合桥接。

混合桥接是指将两种桥接方式结合起来使用，根据实际情况选择合适的接线方式。

混合桥接可以充分发挥两台功放的性能，提供更大的输出功率和更好的音质表现。

在进行功放桥接接线时，需要注意以下几点，首先，确保两台功放的输出端能够匹配，以保证系统的稳定性和音质表现；其次，选择合适的接线方式，根据功放的输出功率和音箱的阻抗来确定最佳的桥接方式；最后，进行接线时要仔细操作，确保接线牢固可靠，避免出现接触不良或短路等问题。

总之，功放桥接是一种常见的音频系统连接方式，正确的接线方法可以提高系统的输出功率和音质表现。

在选择和操作功放桥接接线方法时，需要根据实际情况和要求来确定最佳的接线方式，以达到最佳的效果。

TDA1521功放电路图OTL接法

TDA1521功放电路图OTL接法
飞利浦公司的TDA1521双声道音频功率放大集成电路由于其音质佳和制作容易的特点，在音响发烧友当中口碑很不错。

TDA1521采用九脚单列直插式塑料封装，输出功率大、两声道增益差小、有过热过载短路保护等功能。

在实际的电路应用中，为TDA1521供电的电源内阻要小于4欧, 以确保其负载短路保护电路能够可靠动作。

TDA1521必须加装不小于200mm×100mm×2mm 的散热板。

调试过程中切不可尝试将TDA1521输出端与输入端相连，否则集成块迅速烧毁。

TDA1521特性参数:(Vcc=±16V RL=8Ω f=1KHz Ta=25℃)
1、电源电压：Vcc = ±7.5 -- ±20V 推荐值：±15V
2、输出功率：Po =2×12W(THD=0.5%) BTL形式时 Po = 30 W
3、电压增益： Gv = 30dB
4、通道隔离度:CT=70dB
5、输出噪声电压：Vno = 70uV （Rg=2KΩ）
单电源接法在普通的音响设备中普遍采用，因为这些电器设备只设计有单电源输出，所以TDA1521必须接成这样的OTL电路，扬声器通过输出电容与功放连接。

单电源供电时，电源滤波电容应尽量靠近集成电路的电源端，以免电路内部自激。

关于HTPC音频输出与功放连接的三种方法（图文详解教程）-高清播放设备-无限高清论...

关于HTPC音频输出与功放连接的三种方法（图文详解教程）-高清播放设备-无限高清论...关于HTPC音频输出与功放连接的三种方法（图文详解教程）教程, 输出, 详解, HTPC, 音频关于HTPC音频输出与功放连接的三种方法（图文详解教程）（一）--概述和主板输出接口一览概述通常配HTPC首先保证整机性能了以后，其次就是看与外设备（功放）的连接方式了！目前来说基本分为以下几种方式：一、HDMI （当今最为流行的——数字）二、光纤或者同轴连接（数字）三、模拟音频连接（模拟）当然了，无论这里面的那一种方法前提是你的功放必须要支持才行。

下面以微星890GXM-G65为例，为大家详细的讲解一下！下载 (59.51 KB)2010-9-26 14:30主板输出接口一览1、HDMI连接液晶电视和次世代AV功放下载 (103.92 KB)2010-9-26 14:30AV功放背面板接线下载 (141.59 KB)2010-9-26 14:30连接HDMI后，显示信号为数字模式，有些液晶显示器不能自动调整显示窗口充满屏幕。

需要手动设置，启动催化剂控制中心，找到缩放选项，拉动过扫描横条，就可以调整窗口。

下载 (84.12 KB)2010-9-26 14:30通过HDMI传送HD数字音频，首先需要安装ATI HDMI Driver。

下载 (20.43 KB)2010-9-26 14:30安装ATI HDMI驱动后，操作系统将自动默认HDMI Output为音频输出。

如果没有默认可以在播放设备里手动设置HDMI Output为默认设备。

下载 (28.08 KB)2010-9-26 14:30如果是XP，可以在控制面板里面的声音和音频设备属性中把HDMI Output设置为默认设备。

下载 (27.21 KB)2010-9-26 14:30HDMI音频通道的带宽可以传送DTS 5.1以及7.1声道的数字音频信号。

如果AV功放支持DTS 5.1解码或者7.1环绕解码，传送的数字音频信号经过AV功放解码，就可以还原DTS 5.1或者7.1环绕声。

功放机接线图功放音响怎么接线图

功放机接线图功放音响怎么接线图功放机接线图求威仕龙功放接电脑接音响的线路图如果这样都不会接的有图也没用。

请在声卡的0ut(一般有扬声器符号)接功利放的in。

完成我不会画图前后机如何接图功放机和电脑怎么连接,(图解)：说的应当是将电脑当做音源设备,从中取出音频信号至功放机。

一般就用Φ3.5转莲花插头的音频信号线就能实...手机连接功放机接线图：手机的音频输出基本上是耳机插口,一般是2.5或者3.5的插头, 功放的输入端口一般是莲花插座的, 所...功放音响如何接线求助：首先不要考虑设备问题,先检查线路,接口处,特别是播放源的输出信号端,有没有接好,音响属于弱电系统,强...功放接线图解：音源输入AUDIO INPUT 声音输出AUDIO OUTPUT 话筒 MIC,你找找吧音响功放接线,懂的过来哦!：(1)这是五路功放,图上只接了中置、左环绕、右环绕三组音箱(压线方式)。

(2)两对大的接线柱,是接...功放机和电脑怎么连接,(图解)：功放连接电脑需要一根3.5mm转RCA插头的电线(立体声),3.5头接电脑,RCA接功放的MIX I...图上功放接线定义求解析。

：貌似BOSE的机车功放都是2欧2 30W的多具体的功率你要拆来看功放IC才知道。

具体怎么接线只能给...功放音响怎么接线图解：红白接DVD,机顶盒,投影机等,上面消停接光纤同轴,等中间接音箱中置环绕,奔腾音响家庭影院。

求此功放接线图：这是个单声道广播功放,0和16欧是定阻音频输出接16欧喇叭音箱,0和70v和110v是定压音频输出需...我这个功放机要如何接线,上图：图看不清楚, 音源输入AUDIO INPUT 声音输出 AUDIO OUTPUT 话筒 MIC,你...。

功放机与音箱接线图

功放机与音箱接线图一、前言功放机与音箱的正确接线是保证音频设备正常工作的重要一环。

正确的接线可以确保音频信号的传输质量，避免干扰和损耗。

本文将介绍功放机与音箱的接线方法，并提供接线图示以作参考。

二、接线方法在开始接线之前，确保功放机和音箱的电源已关闭，并将音箱与音源设备（如CD机、手机等）连接好。

1. 单声道连接当您只有一个音箱时，可以使用单声道连接方式。

步骤：1.将音源设备的输出端（如CD机的音频输出）插入功放机的音频输入端口。

通常为RCA接口（白色或红色）或3.5mm耳机插孔。

2.将功放机的音频输出端口（通常为RCA接口）与音箱的音频输入端口（也通常为RCA接口）相连。

如果使用3.5mm耳机插孔，请使用3.5mm转RCA插头连接。

3.打开功放机和音箱的电源，适当调节音量，即可享受音乐。

2. 双声道连接当您有两个音箱时，可以使用双声道连接方式，以获得更立体、更真实的音频效果。

步骤：1.将音源设备的左声道输出插头插入功放机的L（左）音频输入端口。

2.将音源设备的右声道输出插头插入功放机的R（右）音频输入端口。

3.将功放机的L音频输出端口连接到左音箱的音频输入端口。

4.将功放机的R音频输出端口连接到右音箱的音频输入端口。

5.打开功放机和音箱的电源，适当调节音量，即可享受立体音效。

3. 多声道连接当您有多个音箱时，想要获得更加沉浸的音效体验，可以使用多声道连接方式。

步骤：1.根据功放机的多声道输出端口数量，依次将音箱连接到相应的端口上。

通常为RCA插口。

2.打开功放机和音箱的电源，适当调节音量，即可享受多声道环绕音效。

三、接线图示以下是各种连接方式的接线图示供您参考：1. 单声道连接音源设备──── 功放机──── 音箱2. 双声道连接┌─────────┐音源设备───┤ 功放机├──── 音箱（L）├─────────┤└─────────┘┌─────────┐音源设备───┤ 功放机├──── 音箱（R）├─────────┤└─────────┘3. 多声道连接┌─────────────────┐音源设备───┤ 功放机├──── 音箱（FL）├─────────────────┤└─────────────────┘┌─────────────────┐├ 功放机├──── 音箱（FR）├─────────────────┤└─────────────────┘┌─────────────────┐├ 功放机├──── 音箱（C）├─────────────────┤└─────────────────┘┌─────────────────┐├ 功放机├──── 音箱（SL）├─────────────────┤└─────────────────┘┌─────────────────┐├ 功放机├──── 音箱（SR）├─────────────────┤└─────────────────┘┌─────────────────┐├ 功放机├──── 音箱（SW）├─────────────────┤└─────────────────┘四、总结正确的功放机与音箱接线能够提供高质量的音频传输和更好的音乐体验。

功放接线示意图

功放接线示意图下面主要对DVD—功放—音响接线和使用进行一个常识性的讲解，以便大家对功放有一个比较概括的认识。

下面以大坦克功放为例说明进行说明。

功放前面板功放后面板功放前面板的旋钮（从左至右）有输入信号选择控制，低音炮音量控制，混响深度调节，麦克风高音调节，麦克风低音调节，麦克风音量控制，整机电源开关，麦克风输入插座1，麦克风输入插座2，环绕声音量控制，中置声道音量控制，主声道低音控制，主声道高音控制，主声道左右平衡控制，主声道音量控制，等响选择或桥接选择开关。

首先，我们先进行接线，将DVD(音源)，功放，音响，之间相连，在连接之前我们注意！要将功放前面板的旋钮依次调到最低音量，也就是全部向左拧。

接线篇接线方式分为，模拟信号（2声道）输出和5.1声道输出喇叭线音频线5.1声道输出接线两种线材，音频线和喇叭线，音频线用于连接DVD（音源）与功放，喇叭线用于连接功放与音响这种是家庭影院较多使用的方式，先把DVD与您的电视相连接：电视与DVD的连接，只需一根音频线，一端插在电视后边的黄色插口（标识大多为：视频音频输入），另一端插在DVD后面板的黄色插口（标识为：TV OUT）再将DVD与功放相连，音频线的一段有两个颜色的接头（红白），先将音频线一端插在DVD的后接口面板上DVD后面板输出接口处共有6个接口，依次是FRONT LR -------------------------(前置主音箱接口)REAR LR----------------------------（环绕接口）CENTER----------------------------（中置接口）SUBWOOFER---------------------（低音炮接口）5.1声道接线，需要将音频线依次插入这三组接口，音频线的另一端我们也要插入对应功放的三组接口内（DVD）FRONT L 连接（功放）FRO白色接口（DVD）FRONT R 连接（功放）FRO红色接口（DVD）REAR L 连接（功放）SURR白色接口（DVD）REAR R 连接（功放）SURR红色接口（DVD）CENTER连接（功放）CEN接口（DVD）SUBWOOFER 连接（功放）S-WOOFER接口如果都依次对应插完，那就已经成功将DVD与功放连接上了。

音箱功放的正确连接课件

频响匹配
根据音箱的频响特性选择合适的功放，确保音频信号的传输质量和音色的还原度。
音箱与功放的连接顺序
先接音箱后接功放
在连接时，应先连接音箱线，再连接功放。这样可以避免在连接功放时意外触碰到音箱造成损坏。
避免短路
在连接过程中，应避免音箱线和功放的接口短路，以免造成设备损坏或安全事故。
详细描述
当音箱功放连接不正确时，音频信号可能会受到干扰或失真，导致音质变差。
预防措施
在购买音箱和功放时，选择知名品牌和正规渠道，确保产品质量和性能。
噪音问题
01 总结词
音箱功放连接时可能会产生噪音干扰。
02 详细描述
音箱功放连接时，如果存在电磁干扰或接地不良等问题，可能会导致噪音干扰，影响音质。
，考虑联系专业维修人员检查。
03
杂音干扰
检查周围是否有电磁干扰源，如手机、电视等。保持功放和音箱远离干
扰源，或尝试更换抗干扰能力更强的线材。如问题仍未解决，考虑联系
专业维修人员检查。
THANKS FOR WATCHING
感谢您的观看
注意音箱摆放位置
合理摆放音箱位置，使声场分布均匀，提高音质表现。
音箱功放的保养与维护
定期清洁
定期清洁功放和音箱表面，保持设备整洁，避免灰尘影响音质。
定期检查连接线
定期检查音箱线和功放连接，确保线材完好无损，如有损坏及时更换。
定期更新软件/固件
如有可更新版本，及时更新功放和音箱的软件/固件，以提高设备性能和稳定性。
模拟音箱功放
传统模拟放大技术，适用于大多数应用场景。
音箱功放的工作原理
音源信号输入
声音输出

图解功放的三种输出连接方式新手必看一点通

功放的输出
在MONO状态下,输入信号接CHA或者CH1,两个输出通道分别接两路音箱即可;此时,功放的两个放大通道处理相同的信号,输出也是一样的;
功放的模式开关处于“MONO”单声道模式,音箱的接法同"立体声".即左右音箱各接左右声道的+-接线柱.
1.立体声模式STEREO;将功率放大器左右声道的输出红和黑接线分别与左右音箱的红和黑接线柱连接,分别从功率放大器的左右声道输入接口输人音频信号,用功率放大器左右声道电位器分别控制左右声道音箱音量;
2.桥接单声道模式BRIDGE;将功率放大器的两个输出红接线柱与音箱连接,但在桥接模式中,功放的输出阻抗增加一倍,功率增加3倍多不到4倍理论值是4倍;优点是：输入与输出都是平衡式,功率增大;缺点：输出阻抗增加;功放桥接多用于需要大功率的低音音箱;
3.并联单声道模式parallel;在这种模式下,功放的输出阻抗减少1倍,功率增加1倍;现在的低阻大功率音箱大多采用此种接法;功率放大器不同的品牌接法各有差异并联单声道模式parallel功率放大器的两个输出红接线柱用路线连接,然后将一个红端和一个黑端作为输出端子与音箱连接,从功率放大器的左声道输入接口输入音频信号,右声道接口空着不接,用功放的左声道电位器控制音箱的音量.。

爱尔派君诺功放接线方式2

君诺系列功放面板
面板图示
1.负极：接地搭铁（必须接）
2.正极：接常通+12V（必须接）
3.控制：这是控制低音炮开关的线，电源为+12V.
接后装播放机接播放机上的自动天线或功放控制线。

原车播放机则接在经过钥匙的电源+12V线上，由钥匙控制低音炮开关。

不接此线则无法打开低音炮。

4.电源指示灯.
5.功能选择：全频为全音，包括了高中低音。

低
频200/40则为纯低频和超强低频。

如果将低
音炮当成音响使用时，则开关全频档，如果作
为低音炮使用时，则开关低频档！低频穿透力
很强。

轿车可以将低音炮放在后备箱．
6.低宽：调整低音强度，用户按需调整。

7.高音输出：此功放高音输出已经过分频，如果
要在此处接高音，则需要没有电容分频的高
音。

两只高音头按-+-+各一路接，接单只高音
则接在两侧两根线即可，（在汽车上安装高音
建议接在喇叭线上，不要接在低音炮上）
8.高电平输入：如果用户播放机为原车播放机，
没有低音炮功放专用插孔时，可以连接在此
处，只需把两根正极接连接到汽车喇叭上的正
极即可。

负极接在喇叭负极上，也可以不接。

9.9和10用于后装播放机：播放机有专用插孔，
只要用我们的信号线连接即可。

10.同９．
11.MP3音源输入：此孔还可以连接MP3音源
12.音量调整：调整低音炮的音量大小。

小功放线路接法

小功放线路接法小功放线路接法是指将小功率放大器与音频信号源、扬声器等设备连接起来的一种方法。

小功放线路接法的正确使用可以有效地提高音频信号的放大效果，使音乐更加清晰、动听。

本文将介绍小功放线路接法的基本原理、常见接法及注意事项。

小功放线路接法的基本原理是将音频信号源的输出信号通过线路连接到小功率放大器的输入端，经过放大器的放大作用后，再将信号输出到扬声器上。

这样可以使音频信号得到放大，从而达到更好的音质效果。

二、常见的小功放线路接法1. 单声道小功放线路接法单声道小功放线路接法是指将单声道音频信号源的输出信号通过线路连接到单声道小功率放大器的输入端，经过放大器的放大作用后，再将信号输出到单声道扬声器上。

这种接法适用于单声道音频信号的放大，如收音机、MP3等。

2. 双声道小功放线路接法双声道小功放线路接法是指将双声道音频信号源的输出信号通过线路连接到双声道小功率放大器的输入端，经过放大器的放大作用后，再将信号输出到双声道扬声器上。

这种接法适用于双声道音频信号的放大，如电视机、DVD等。

3. 无源音箱小功放线路接法无源音箱小功放线路接法是指将无源音箱的输入端通过线路连接到小功率放大器的输出端，经过放大器的放大作用后，再将信号输出到无源音箱上。

这种接法适用于需要增强音箱音量的场合，如家庭影院、KTV等。

三、小功放线路接法的注意事项1. 线路连接要正确小功放线路接法的线路连接要正确，否则会影响音质效果。

一般来说，音频信号源的输出端应连接到小功率放大器的输入端，放大器的输出端再连接到扬声器或无源音箱的输入端。

2. 电源要稳定小功放线路接法需要稳定的电源供应，否则会影响放大器的工作效果。

建议使用稳定的电源适配器或电池供电。

3. 音量要适中小功放线路接法的音量要适中，过大的音量会影响音质效果，过小的音量则无法达到放大的效果。

建议根据实际情况调整音量大小。

4. 防止干扰小功放线路接法容易受到外界干扰，如电磁干扰、射频干扰等。

btl功率放大器实用电路图

btl功率放大器实用电路图描述BTL功率放大器工作原理图2-63所示是BTL功率放大器的电路结构示意图。

这种功率放大器由两组功率放大器构成，扬声器BL1接在两组功率放大器的输出端之间。

同时，要给两个功率放大器输入大小相等、相位相反的信号。

这一电路的基本工作原理是：在输入信号Ui为正半周期间，输入信号-Ui为负半周，输入信号Ui经放大器1放大后从其输出端输出，这一输出信号在输出端为正半周信号。

与此同时，输入信号-Ui经放大器2放大后从其输出端输出，这一输出信号为负半周信号。

这样，流过扬声器BL1的电流方向为从上而下。

当输入信号变化了半周后，输入信号Ui为负半周，-Ui为正半周，这时两个输入信号经过各自的放大器放大后，放大器2输出端输出的是正半周信号，而放大器1输出端输出的是负半周信号，这时信号电流是从下而上地流过扬声器BL1，在BL1中得到了一个完整的信号。

电路分析：（1）流过扬声器的信号电流是从一组电路输出端流出，流入另一组电路的输出端，当输入信号变化了半周之后，扬声器中的信号电流方向相反。

（2）分析BTL功率放大器时，主要分析输入端的信号源电路，即产生大小相等、相位相反两个信号的电路。

分析分负载放大器时，主要了解集电极电阻等于发射极电阻，集电极电流约等于发射极电流。

（3）扬声器不接地，并不是说扬声器某一端与地之间没有直流电压，只是扬声器两根引脚之间没有直流电压，所以没有直流电流流过扬声器。

修理中，切不可将扬声器的某一根引脚直接接地，否则会有很大的直流电流流过扬声器，烧坏扬声器。

当BTL输出级出现故障时，两组电路输出的直流电压不相等，将有很大的直流电流流过扬声器，扬声器也会被烧坏。

btl功率放大器实用电路图LM1875功率放大器电路简单，音色优美，具有胆机音色。

用其制作的功率放大器，在正负25V电压下输出功率可达25W为了输出更大的功率，可以接成BTL电路。

以下电路输出功率超过60W（8欧喇叭），是设计成的电流负反馈电路，音色更优美。

(完整版)各种接口连线图解

玩转投影机接口连线图解好多初级用户在看投影机文章或将投影机与其余设施进行连结时，面对众多的接口老是感觉茫然。

其实只需弄理解它们的用途和连 /转接方法，在使用时您会感觉其也并不是有登天之难。

投影机接口虽没有高档功放上那么多但也许多家用投影机上的常用接口拉近点就看清楚了一、惯例视频输入端子做为视频播放设施，投影机上输入端子（端子= 接口）的数目远多于输出端子，视频端子的数目也远多于音频端子。

●标准视频输入（ RCA ）RCA 是莲花插座的英文简称，RCA 输入输出是最常有的音视频输入和输出接口，也被称AV 接口（复合视频接口），往常都是成对的，把视频和音频信号“分开发送”，防止了因为音 /视频混杂扰乱而致使的图像质量降落。

但因为 AV 接口授输的还是一种亮度 / 色度（ Y/C ）混杂的视频信号，仍需显示设施对其进行亮 /色分别和色度解码才能成像，这种先混杂再分其余过程必定会造成色彩信号的损失，所以其当前主要被用在入门级音视频设施和应用上。

音频转 RCA 线RCA 转接延伸头插入表示图白色的是音频接口和黄色的视频接口，使用时只需要将带莲花头的标准AV 线缆与其余输出设施（如放像机、影碟机）上的相应接口连结起来即可。

不要小看了RCA，其也有做工不错的高档货●S 端子标准 S 端子标准 S 端子连结线音频复合视频S 端子色差惯例连结表示图S 端子（S-Video ）是应用最广泛的视频接口之一，是一种视频信号专用输出接口。

常有的S端子是一个5芯接口，此中两路传输视频亮度信号，两路传输色度信号，一路为公共障蔽地线，因为省去了图像信号 Y 与色度信号 C 的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防备亮度、色度信号复合输出的互相串扰，提升图像的清楚度。

一般 DVD 或 VCD、TV、PC 都具备 S 端子输出功能，投影机可经过专用的 S 端子线与这些设施的相应端子连结进行视频输入。

显卡上配置的 9针加强 S 端子，可转接色差S端子转接线欧洲插转色差、 S 端子和 AV与电脑 S 端子连结需使用专用线，如VIVO 线S 端子在一些投影机厂家的称号只中又被称为mini-DIN 接口，包含 4芯（不带音效输出）、5芯、6芯、7芯、 8芯、 9芯（能供给 6个声道的讯号输出）等不同的产品都在投影机上被使用。

功率放大器的线路连接步骤

功率放大器的线路连接步骤功率放大器是音响系统中必不可少的重要组成部分，它的功能是将输入信号放大，以便驱动扬声器播放出高音质的音乐。

为了正确连接功率放大器的线路，需要一定的步骤和技巧。

下面将介绍一些常见的连接步骤，以帮助您更好地理解功率放大器的线路连接方法。

首先，我们需要明确功率放大器的输入和输出接口。

功率放大器通常具有多个输入接口，例如RCA输入、平衡输入、数字输入等。

输出接口则用来连接扬声器。

在进行线路连接之前，先确认功率放大器和其他音响设备的电源已经关闭，并将其与电源插座完全断开。

这是为了防止电流冲击和其他意外情况的发生。

接下来，我们可以根据实际情况选择适当的输入接口。

如果需要将功率放大器与音频播放设备（如CD播放器、MP3播放器）连接，可以选择使用RCA输入接口。

将具有音频输出功能的设备的输出接口与功率放大器的RCA输入接口连接，一般使用双声道RCA线（左声道和右声道）。

如果需要连接平衡输入接口，可以使用平衡线缆。

平衡线缆通常具有三个导体，分别是音频信号的正极，负极和地线。

将音频来源设备的平衡输出接口与功率放大器的平衡输入接口连接，以确保音频信号传输的完整性和抗干扰能力。

对于数字输入接口，如光纤、同轴等，需要将音频源的数字输出端口与功率放大器的数字输入端口连接。

这些接口一般由特定的数字音频线缆连接，确保数字信号的准确传输。

当选择好适合的输入接口后，将线缆的一端插入音频播放设备的输出接口，另一端插入功率放大器的对应输入接口。

插入时要注意接口的对齐，避免强行插入导致损坏。

接下来是连接扬声器。

根据功率放大器的输出规格，选择合适的扬声器，并确保其阻抗与功率放大器输出端口的标称阻抗匹配。

将扬声器的音频线缆的一端插入功率放大器的输出端口，另一端插入扬声器的输入端口。

同样要注意接口的对齐和插拔的稳固性。

当所有线路连接完成后，可以逐步进行功率放大器和扬声器的电源接通。

首先接通功率放大器的电源，并确保其在音量调节器的最小位置。

音箱功放的正确连接课件

注意音箱和功放的放置环境
确保音箱和功放放置在平稳的台面上，避免震动或倾斜。避免将音箱和功放放置在高温或潮湿的环境中，保持干燥和通风良好。
远离磁场干扰源，如微波炉、电磁炉等电器设备。
定期检查和更换音箱线和功放线
01
02
03
定期检查音箱线和功放线的连接是否牢固，有无破损或老化现象。
若发现音箱线或功放线有破损或老化，应及时更换，以免影响音质或造成安全隐患。
检查并确保音箱与功放的连接牢固，使用质量好的信号线，避免将音箱放置在电磁干扰较强的区域。
功放功率不足的表现及解决方案
表现
音箱音量不足、音质变差、失真等。
解决方法
更换更高功率的功放或者使用外置功率放大器，确保功放能够提供足够的功率驱动音箱。
音箱与功放不匹配的后果及调整方法
后果
音质不佳、失真、音箱损坏等。
THANKS
音箱功放的正确连接课件
$number {01}
目
• 音箱功放的基本知识 • 音箱功放的正确连接方式 • 常见问题及解决方案
01
音箱功放的基本知识
音箱功放的种类和特点
01
有源音箱功放
内置功率放大器，
可直接接音源播放。
02
无源音箱功放
需外接功率放大器，通过音频线传输信
号。
04
模拟音箱功放
采用模拟技术，音
《家庭影院技术》
总结词
这本书主要针对家庭影院爱好者，深入浅出地介绍了家庭影院系统的组成、工作原理及安装调试等方面的知识，对于想要了解家庭影院技术的读者来说是一本非常实用的参考书。
详细描述
该书涵盖了家庭影院系统的各个方面，包括投影机、音箱、功放、解码器等设备的原理和选择，以及家庭影院布线、声学处理等方面的知识。此外，书中还提供了许多家庭影院系统的实际案例和解决方案，帮助读者更好地实现家庭影院梦想。

功放桥接接线方法

功放桥接接线方法功放桥接是一种常见的音频系统连接方式，通过桥接连接可以提高功放的输出功率，从而获得更大的音量和更强的动态表现力。

在进行功放桥接时，接线方法是至关重要的，正确的接线方法可以确保系统的稳定性和音质的提升。

下面将介绍几种常见的功放桥接接线方法。

首先，我们来介绍单声道功放的桥接接线方法。

单声道功放桥接时，需要将两台功放的输出端分别连接到喇叭的两个端子上。

在接线时，需要注意将正极和负极正确连接，否则会影响功放的工作稳定性和音质。

接线完成后，还需要调整功放的工作模式，将其设置为桥接模式，以确保两台功放能够正确协同工作。

其次，我们来介绍双声道功放的桥接接线方法。

双声道功放桥接时，需要使用专门的桥接线缆将两台功放连接起来。

在接线时，同样需要注意正负极的连接，确保连接稳固可靠。

接线完成后，需要在功放面板上进行设置，将其切换到桥接工作模式。

在桥接模式下，两台功放将会合并工作，输出更大的功率，提供更强的音频信号。

最后，我们来介绍多声道功放的桥接接线方法。

多声道功放桥接时，需要根据功放的通道数选择合适的连接方式。

通常情况下，可以采用串联或并联的方式进行连接。

在接线时，需要确保每个通道的连接正确无误，避免出现短路或接触不良的情况。

接线完成后，同样需要在功放面板上进行设置，将其切换到桥接模式。

总的来说，无论是单声道、双声道还是多声道功放，桥接接线方法都是十分重要的。

正确的接线方法可以确保功放系统的稳定性和音质的提升，而错误的接线则可能导致功放无法正常工作甚至损坏设备。

因此，在进行功放桥接时，一定要仔细阅读设备的说明书，了解清楚各个接口的作用和连接方式，确保接线正确可靠。

希望本文介绍的功放桥接接线方法对您有所帮助，谢谢阅读！。
