用单片机控制的LED流水灯设计(电路、程序全部给出)

合集下载

51单片机流水灯程序

51单片机流水灯程序51单片机是一种广泛使用的微控制器，具有丰富的IO端口和定时器资源。

流水灯程序是51单片机入门的基础示例之一，通过多个LED灯按照一定顺序逐个亮起或熄灭，形成流水灯的效果。

下面详细介绍51单片机流水灯程序的编写。

一、硬件连接要实现流水灯效果，需要将多个LED灯连接到51单片机的IO端口上。

一般使用P1端口作为输出端口控制LED灯的亮灭，P2端口作为输出口控制LED灯亮起的顺序。

具体连接方式如下：•将LED灯的阳极通过限流电阻连接到VCC。

•将每个LED灯的阴极通过限流电阻连接到P1端口。

•将P2端口的每个引脚依次连接到每个LED灯的阴极。

二、程序实现#include <reg52.h> //包含51单片机头文件#define LED P1 //定义LED为P1端口#define ORDER P2 //定义顺序控制为P2端口void delay(unsigned int t); //延时函数声明void main(){unsigned char i;while(1) //循环控制流水灯效果{for(i=0; i<8; i++) //控制8个LED灯{LED = 0x01<<i; //将第i个LED灯置亮delay(10000); //延时一段时间，使LED灯亮起后延时熄灭LED = 0x01>>(i+1); //将第i个LED灯置灭}}}void delay(unsigned int t) //延时函数定义{unsigned int i, j;for(i=0; i<t; i++){for(j=0; j<1275; j++);}}该程序首先定义了LED和ORDER两个变量，分别对应P1和P2端口的输出口。

在主函数中，使用一个while循环控制流水灯效果。

在循环内部，使用一个for循环控制8个LED灯的状态。

在每次循环中，先将第i个LED灯置亮，延时一段时间后将其置灭，然后进入下一个循环。

基于51单片机流水灯毕业设计

基于51单片机的流水灯毕业设计方案：一、引言流水灯是一种常见的电子设计项目，适合初学者练习和毕业设计。

通过使用51单片机和少量外围元件，可以实现一个简单而有趣的流水灯效果。

本文将介绍基于51单片机的流水灯设计方案，包括硬件连接、软件程序设计和效果展示等内容。

二、硬件设计1. 材料准备：51单片机（如STC89C52）、LED灯若干（建议4-8个）、电阻、面包板、连线等。

2. 连接方式：将LED灯按顺序连接到51单片机的IO口，每个LED 灯通过一个电阻连接到IO口，确保电流限制。

3. 电源供应：连接电源至电路板，保证正常工作电压和电流。

三、软件设计1. 编程环境：使用Keil C51等集成开发环境进行程序编写。

2. 程序设计：设计一个循环移位的程序，控制51单片机的IO口依次点亮LED灯，形成流水灯效果。

3. 定时控制：通过定时器中断或延时函数控制LED灯的亮灭时间，实现流水灯的效果。

四、效果展示1. 烧录程序：将编写好的程序烧录到51单片机中。

2. 调试测试：连接电路并通电，观察LED灯按顺序点亮并流动的效果。

3. 优化改进：根据实际效果调整程序和硬件设计，优化流水灯的效果和稳定性。

五、注意事项1. 电路连接：确保电路连接正确，避免短路或接反现象。

2. 程序设计：合理设计程序逻辑，确保LED灯的流水效果符合预期。

3. 调试测试：在调试过程中注意观察LED灯的亮暗情况，及时发现问题并进行调整。

六、总结基于51单片机的流水灯设计是一个适合初学者和毕业设计的简单而有趣的项目，通过设计和实现可以提升对单片机编程和电路连接的理解和技能。

希望通过本文的介绍，读者能够顺利完成基于51单片机的流水灯毕业设计，并在实践中不断提升自己的电子设计能力。

用单片机控制LED流水灯方案(电路程序全部给出)开关电源方案制作

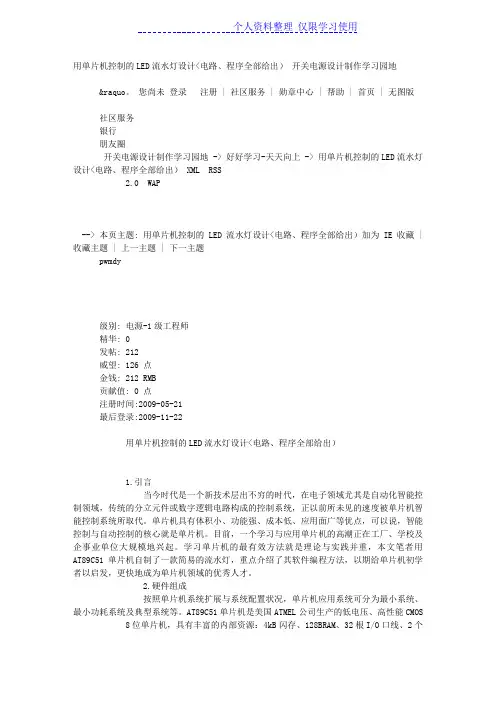

用单片机控制的LED流水灯设计<电路、程序全部给出）开关电源设计制作学习园地&raquo。

单片机具有体积小、功能强、成本低、应用面广等优点，可以说，智能控制与自动控制的核心就是单片机。

目前，一个学习与应用单片机的高潮正在工厂、学校及企事业单位大规模地兴起。

学习单片机的最有效方法就是理论与实践并重，本文笔者用AT89C51单片机自制了一款简易的流水灯，重点介绍了其软件编程方法，以期给单片机初学者以启发，更快地成为单片机领域的优秀人才。

2.硬件组成按照单片机系统扩展与系统配置状况，单片机应用系统可分为最小系统、最小功耗系统及典型系统等。

AT89C51单片机是美国ATMEL公司生产的低电压、高性能CMOS 8位单片机，具有丰富的内部资源：4kB闪存、128BRAM、32根I/O口线、2个16位定时/计数器、5个向量两级中断结构、2个全双工的串行口，具有4.25～5.50V的电压工作范围和0～24MHz工作频率，使用AT89C51单片机时无须外扩存储器。

单片机流水灯程序

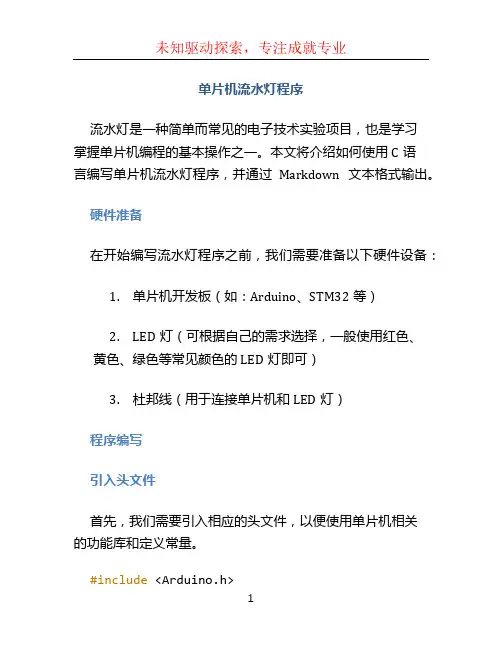

单片机流水灯程序流水灯是一种简单而常见的电子技术实验项目，也是学习掌握单片机编程的基本操作之一。

本文将介绍如何使用C语言编写单片机流水灯程序，并通过Markdown文本格式输出。

硬件准备在开始编写流水灯程序之前，我们需要准备以下硬件设备：1.单片机开发板（如：Arduino、STM32等）2.LED灯（可根据自己的需求选择，一般使用红色、黄色、绿色等常见颜色的LED灯即可）3.杜邦线（用于连接单片机和LED灯）程序编写引入头文件首先，我们需要引入相应的头文件，以便使用单片机相关的功能库和定义常量。

#include <Arduino.h>定义引脚接下来，我们需要定义引脚，将LED灯的接口与开发板的引脚连接起来。

#define LED_PIN_1 2#define LED_PIN_2 3#define LED_PIN_3 4#define DELAY_TIME 500在这个例子中，我们使用了3个LED灯，分别连接到开发板的2、3、4号引脚。

DELAY_TIME用于控制每个灯亮起的时间间隔，单位是毫秒。

初始化引脚在进入主程序之前，我们需要对引脚进行初始化，设置引脚的输出模式。

void setup() {pinMode(LED_PIN_1, OUTPUT);pinMode(LED_PIN_2, OUTPUT);pinMode(LED_PIN_3, OUTPUT);}主程序接下来就是我们的主程序部分，我们可以使用循环语句来实现LED灯的流水效果。

void loop() {digitalWrite(LED_PIN_1, HIGH);delay(DELAY_TIME);digitalWrite(LED_PIN_1, LOW);digitalWrite(LED_PIN_2, HIGH);delay(DELAY_TIME);digitalWrite(LED_PIN_2, LOW);digitalWrite(LED_PIN_3, HIGH);delay(DELAY_TIME);digitalWrite(LED_PIN_3, LOW);}在这个例子中，我们依次点亮每个LED灯，并延迟一定的时间后熄灭，然后依次点亮下一个LED灯，以此循环。

单片机课程设计报告流水灯(WORD档)

XX工程学院单片机课程设计报告题目：流水灯学生姓名：学号：系部名称：职业技术学院班级：机电一体化Z11-1 指导教师：目录摘要 (3)一、课程设计题目 (4)二、设计任务及要求 (4)三、实验方案 (4)四、流程图 (4)五、硬件电路 (6)六、软件设计 (6)1 主体程序 (6)2 键扫描子程序 (6)3 闪烁控制程序 (6)4 延时子程序 (6)5 源程序设计 (7)七、功能调试 (12)八、设计总结 (12)九、参考文献 (13)【摘要】单片机课程设计主要是为了让我们增进对单片机芯片电路的感性认识，加深对理论方面的理解。

了解软硬件的有关知识，并掌握软件设计过程、方法及实现，为以后设计和实现应用系统打下良好基础。

另外，通过简单课题的设计练习，使我们了解必须提交的各项工程文件，达到巩固、充实和综合运用所学知识解决实际问题的目的。

一、课程设计题目：流水灯二、设计任务及要求：任务：完成对接在P1，P3口的发光二极管闪亮控制程序的设计1．用程序延时方法让P1的一个LED小灯每隔1S交替闪亮2．用程序延时方法让P1的8个LED小灯循环（每个亮50MS）闪亮3．用程序延时方法让P1的8个LED小灯追逐闪亮（50MS间隔变化）4．用程序延时方法让P1、P3的16个LED小灯循环（每个亮50MS）闪亮要求：1. 根据硬件电路原理，画出接线2. 设计出相应的软件程序三、实验方案：方案:单片机采用40脚的89C52标准双列直插系列，有4个标准输入/输出端口共32位控制端口。

本次设计采用并行口低电平(吸电流)直接驱动LED发光管发光形式，选择了P1和P3口的16个端口进行模拟LED小灯控制，如要多些小灯单元可再将P2口、P0口及其他空余端口用LED小灯驱动控制。

因系统功能要求能控制灯亮的方式，在P0.0—P0.3端口接了4个按键小开关，每个小开关可控制一种亮灯方式。

在端口较紧张的情况下，LED小灯驱动也可用串入/并出移位寄存器(如74HC595)，单片机用并行移位方式进行驱动。

单片机实验LED流水灯实验

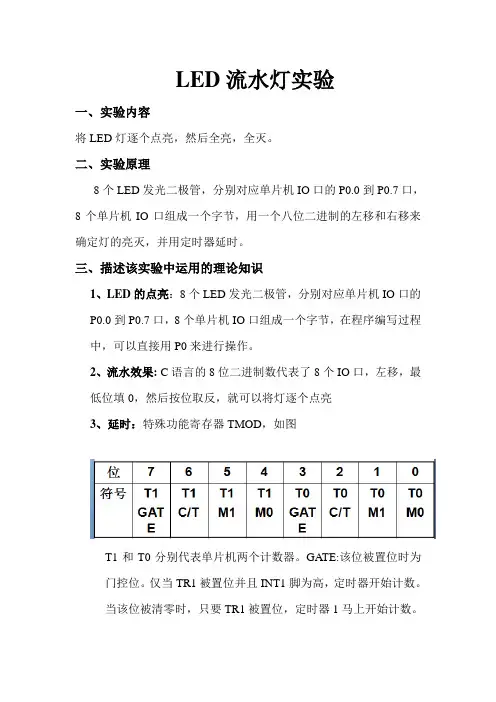

LED流水灯实验一、实验内容将LED灯逐个点亮，然后全亮，全灭。

二、实验原理8个LED发光二极管，分别对应单片机IO口的P0.0到P0.7口，8个单片机IO口组成一个字节，用一个八位二进制的左移和右移来确定灯的亮灭，并用定时器延时。

三、描述该实验中运用的理论知识1、LED的点亮：8个LED发光二极管，分别对应单片机IO口的P0.0到P0.7口，8个单片机IO口组成一个字节，在程序编写过程中，可以直接用P0来进行操作。

2、流水效果:C语言的8位二进制数代表了8个IO口，左移，最低位填0，然后按位取反，就可以将灯逐个点亮3、延时：特殊功能寄存器TMOD，如图T1和T0分别代表单片机两个计数器。

GATE:该位被置位时为门控位。

仅当TR1被置位并且INT1脚为高，定时器开始计数。

当该位被清零时，只要TR1被置位，定时器1马上开始计数。

C/T:该位为0的时候，用作定时器，该位为1的时候，用做计数器。

0.5秒的延时12 * （65536- x）/11059200 = 0.001四、实验步骤1、流程图2、结果程序：#include <reg52.h>typedef unsigned char uint8;typedef unsigned int uint16;sbit ENLED = P1^4;sbit ADDR0 = P1^0;sbit ADDR1 = P1^1;sbit ADDR2 = P1^2;sbit ADDR3 = P1^3;main(){uint8 counter;uint16 i,j;ENLED = 0;ADDR0 = 0; ADDR1 = 1; ADDR2 = 1; ADDR3 = 1;TMOD = 0x01;TH0 = 0xB8;TL0 = 0x00;TR0 = 1;while(1){if(1 == TF0){TF0 = 0;TH0 = 0xB8;TL0 = 0x00;counter++;}if(25 == counter){counter = 0;if(8 == j){P0 = 0X00;for(i=0;i<=38000;i++);P0 = 0XFF;for(i=0;i<=38000;i++);j = 0;}P0 = ~(1 << j++);}}}。

用单片机控制的LED流水灯设计(电路、程序全部给出)

1.引言当今时代是一个新技术层出不穷的时代，在电子领域尤其是自动化智能控制领域，传统的分立元件或数字逻辑电路构成的控制系统，正以前所未见的速度被单片机智能控制系统所取代。

单片机具有体积小、功能强、成本低、应用面广等优点，可以说，智能控制与自动控制的核心就是单片机。

目前，一个学习与应用单片机的高潮正在工厂、学校及企事业单位大规模地兴起。

2.硬件组成按照单片机系统扩展与系统配置状况，单片机应用系统可分为最小系统、最小功耗系统及典型系统等。

AT89C51单片机是美国ATM EL公司生产的低电压、高性能CMOS 8位单片机，具有丰富的内部资源：4kB闪存、128BRAM、32根I/O口线、2个16位定时/计数器、5个向量两级中断结构、2个全双工的串行口，具有4.25～5.50V的电压工作范围和0～24MHz 工作频率，使用AT89C51单片机时无须外扩存储器。

因此，本流水灯实际上就是一个带有八个发光二极管的单片机最小应用系统，即为由发光二极管、晶振、复位、电源等电路和必要的软件组成的单个单片机。

其具体硬件组成如图1所示。

图1 流水灯硬件原理图从原理图中可以看出，如果要让接在P1.0口的LED1亮起来，那么只要把P1.0口的电平变为低电平就可以了；相反，如果要接在P1.0口的LED1熄灭，就要把P1.0口的电平变为高电平；同理，接在P1.1～P1.7口的其他7个LED的点亮和熄灭的方法同LED1。

因此，要实现流水灯功能，我们只要将发光二极管LED1～LED8依次点亮、熄灭，8只LED灯便会一亮一暗的做流水灯了。

在此我们还应注意一点，由于人眼的视觉暂留效应以及单片机执行每条指令的时间很短，我们在控制二极管亮灭的时候应该延时一段时间，否则我们就看不到“流水”效果了。

基于单片机的LED流水彩灯设计

第1章概述近几年来，彩灯对于美化、亮化城市有着不可轻视的重要工作。

因此作为城市装饰的彩灯需求量越来越大，对与彩灯的技术和花样也越来越高。

但传统的彩灯控制电路一般是由数字电路组成，这种彩灯控制器电路结构复杂、成本较高、功率损耗大，此外从功能效果上看，彩灯模式少而且样式单调，缺乏用户可操作性，影响亮灯效果。

因此有必要对现有的彩灯控制器进行改进。

然而单片机具有体积小、功能强、成本低、应用面广等优点，可以说，智能控制与自动控制的核心就是单片机。

LED彩灯具有成本低、发光纯度高、发光热量小、耗电量低、超长寿命的特点。

所以利用单片机作LED彩灯控制，不仅是使控制花样、路数大大增加,成本也很低，而且对环境能源没有污染，有着很大的发展前景。

本方案是一种基于AT-89C51单片机的彩灯控制方案，实现对LED彩灯的控制。

主要以AT-89C51单片机作为主控核心与发光二极管、晶振、复位、电源等组成电路，利用软件编辑实现彩灯流水灯的效果。

第2章方案设计2.1设计任务（1）共有红、绿、蓝3色彩灯各8个，要求按一定顺序和时间关系运行：红色发光二极管由弱到强—>绿色发光二极管由弱到强—>蓝色发光二极管由弱到强。

（2）利用三基色原理，控制每次点亮红色发光二极管，绿色发光二极管，蓝色发光二极管的数目，实现黄色，紫色，青色。

（3）控制不同颜色发光二极管的数目，实现花样彩灯。

（4）编写程序代码。

（5）程序分析与调试。

2.2工程方案按照设计任务要求，红，绿，蓝光由弱到强，每个颜色用8个发光二极管，在程序控制下，先亮一个，再亮两个，再亮三个，慢慢的直到最后全亮，就能看到由弱到强的现象。

如果同一颜色使用更多的发光二极管，显示效果会更柔和。

要实现黄色，紫色，青色光，只能根据三基色原理进行合成。

所谓三基色是指红，绿，蓝三色，人眼对红，绿，蓝最为敏感，大多数可以通过红，绿，蓝3种颜色按照不同的比例合成产生。

同时，绝大多数单色光也可以分解成红绿蓝三种光。

单片机流水灯实验报告

单片机流水灯实验报告引言单片机是一种集成电路，可以通过编程来控制不同的功能。

其中，流水灯是一个最简单的单片机实验项目，也是学习单片机的第一步。

本篇实验报告将详细介绍如何通过使用 AVR 单片机来实现一个流水灯的控制器。

实验原理流水灯的原理很简单，就是通过一个方向控制信号，以及一定的时间延时控制来逐步点亮和熄灭多个 LED 灯。

在本次实验中，我们将使用 AVR ATmega328P 单片机，它可以通过编程来实现流水灯的控制功能。

实验步骤1. 硬件准备将 ATmega328P 单片机插入到开发板中，并使用杜邦线将单片机的引脚连接到各个 LED 灯。

我们需要将一个引脚连接到方向控制信号，用于控制灯的点亮方向。

同时，我们还需要连接一个电位器，用于调节流水灯的速度。

2. 程序设计使用 Arduino 开发环境来编写 AVR 单片机的程序。

首先需要包含头文件 avr/io.h 和 util/delay.h，并定义输入输出引脚。

然后，我们需要定义一个名为“led” 的一个数组，来存储各个 LED 灯的输出状态。

同时，还需要定义一个变量“dir”，来表示流水灯的方向。

在程序主循环中，我们使用 for 循环来遍历各个 LED 灯。

同时，根据“dir”变量的不同，我们可以实现流水灯的正向和反向控制。

另外，我们还需要使用“_delay_ms()”函数来延时一定的时间，实现流水灯的闪烁效果。

3. 程序烧录使用 AVR ISP 编程器将编写好的程序烧录到单片机中。

在烧录过程中需要设置正确的程序和芯片类型，并选择正确的口线连接方式。

实验结果经过实际测试，我们成功地实现了一个流水灯控制器。

在调节电位器之后，灯的闪烁速度可以得到不同的调整。

同时，也可以通过改变方向控制信号来改变流水灯的运动方向。

结论通过本次实验可以学习到如何使用 AVR 单片机来实现一个简单的流水灯控制器。

通过编写程序、烧录编译等过程，可以加深对单片机的基础知识和理解。

流水灯控制的实验报告

一、实验目的1. 熟悉流水灯控制电路的原理和设计方法；2. 掌握使用单片机控制LED灯流水灯的方法；3. 培养动手实践能力和创新意识。

二、实验原理流水灯是一种常见的LED灯控制方式，通过单片机对LED灯进行控制，使LED灯按照一定的规律依次点亮和熄灭，形成动态的流水效果。

本实验采用51单片机作为控制器，通过编程实现对LED灯流水灯的控制。

流水灯的控制原理如下：1. 将LED灯连接到单片机的P0口，每个LED灯对应一个P0口的引脚；2. 编写程序，使单片机依次对P0口的引脚进行赋值，从而控制LED灯的亮灭；3. 通过延时函数实现LED灯的流水效果。

三、实验器材1. 51单片机实验板；2. 8个LED灯；3. 电阻（阻值约为220Ω）；4. 连接线；5. 编程器；6. 示波器（可选）。

四、实验步骤1. 将LED灯按照电路图连接到实验板上，确保每个LED灯的正极连接到单片机的P0口对应引脚，负极连接到GND；2. 编写程序，实现LED灯流水灯的控制。

程序如下：```c#include <reg51.h>void delay(unsigned int ms) {unsigned int i, j;for (i = 0; i < ms; i++)for (j = 0; j < 120; j++); }void main() {while (1) {P0 = 0x01; // 第一个LED灯亮 delay(500);P0 = 0x02; // 第二个LED灯亮 delay(500);P0 = 0x04; // 第三个LED灯亮 delay(500);P0 = 0x08; // 第四个LED灯亮 delay(500);P0 = 0x10; // 第五个LED灯亮 delay(500);P0 = 0x20; // 第六个LED灯亮 delay(500);P0 = 0x40; // 第七个LED灯亮 delay(500);P0 = 0x80; // 第八个LED灯亮delay(500);P0 = 0xFF; // 所有LED灯亮delay(500);P0 = 0x00; // 所有LED灯灭delay(500);}}```3. 将编写好的程序烧录到单片机中，并上电运行；4. 观察LED灯流水灯的效果，分析程序运行过程。

单片机AT89C2051制作的LED流水灯电路

单片机AT89C2051制作的LED流水灯电路
一、电路图
按照下图购买元器件及面包板，在面包实验板上参考右图搭成电路。

将已经固化好最简程序的AT89C2051单片机芯片插到实验板中缝左右。

LC3911BH型LED数码管高约13mm，宽10mm，引线排列在两侧，正好能骑插在面包实验板中缝左右。

然后用细硬线按照图2将数码管与单片机Pl口连接好，并接入电阻、电容、晶振、按钮开关等。

下图中LED数码管公共阳极接了1只限流电阻。

显示0—9共10个阿拉伯数字，显示1时段数最少为2个。

设每段电流最大为5mA，则2段总电流I=2×5mA =10 mA，公共限流电阻R=（UCC-ULED）/I=（5V-2V）/10 mA =300Ω
显示8时段数最多为7个，每段电流最小为10/7=1.43mA，显得较暗。

由于LED电流大时正向压降亦大些，故显示数字在0～9之间变化时，亮度变化不是预期那样厉害。

因此，下图电路数码管每段电流在1.5～5mA之间。

公共限流电阻方案适合于业余制作。

下图中AT89C2051晶振频率为6MHz。

没有两个33p电容，由于面包板的分布电容，单片机仍然能起振并工作。

0.1μ电容功能是防高频干扰。

1μ电容、10k电阻与lk电阻组成最常用的复位电路。

AT89系列51单片机要求直流电源电压3—6V。

目前有下列电源可供选用：
●手机锂电池3.6-4.1V
●万能手机充电器4.3-5V
●新稳压电源
二、固定字符显示的程序编制
普通数字电子电路都有特定功能，如与、或、非逻辑功能。

计算机包括单片机本身没有特。

用单片机设计流水灯的方法和程序编写

S51增强型单片机实验板上有8个高亮度发光二极管（见图1所示），可以用来做单片机流水灯、跑马灯。

等实验，电路原理图见下图3。

图3单片机流水灯设计方法从原理图可以看出，如果我们想让接在P1.0口的LED1亮起来，那么我们只要把P1.0口的电平变为低电平就可以了；相反，如果要接在P1.0口的LED1熄灭，就要把P1.0口的电平变为高电平就可以；同理，接在P1.1～P1.7口的其他7个LED的点亮和熄灭方法方法同LED1。

因此，要实现流水灯功能，我们只要将LED2～LED8依次点亮、熄灭，依始类推，8只LED变会一亮一暗的做流水灯了。

实现8个LED流水灯程序用中文表示为：P1.0低、延时、P1.0高、P1.1低、延时、P1.1高、P 1.2低、延时、P1.2高、P1.3低、延时、P1.3高、P1.4低、延时、P1.4高、P1.5低、延时、P1.5高、P1.6低、延时、P1.6高、P1.7低、延时、P1.7高、返回到开始、程序结束。

从上面中文表示看来实现单片机流水灯很简单，但是我们不能说P1.0你变低，它就变低了。

因为单片机听不懂我们的汉语的，只能接受二进制的“1、0......”机器代码。

我们又怎样来使单片机按我们的意思去工作呢？为了让单片机工作，只能将程序写为二进制代码交给其执行；早期单片机开发人员就是使用人工编写的二进制代码交给单片机去工作的。

今天，我们不必用烦人的二进制去编写程序，完全可以将我们容易理解的“程序语言”通过“翻译”软件“翻译”成单片机所需的二进制代码，然后交给单片机去执行。

这里的“程序语言”目前主要有汇编语言和C语言两种；在这里我们所说的“翻译”软件，同行们都叫它为“编译器”，将“程序语言”通过编译器产生单片机的二进制代码的过程叫编译。

前面说到，要想使LED1变亮，只需将对应的单片机引脚电平变为低电平就可以了。

现在让我们将上面提到的8只LED流水灯实验写为汇编语言程序。

在上面主程序中用到了五条汇编语言指令：CLR、ACALL、SETB、LJMP、END。

流水灯显示实验报告

流水灯显示实验报告流水灯显示实验报告一、实验目的本实验旨在通过单片机控制LED灯的亮灭，实现流水灯的显示效果。

通过本实验，旨在巩固学生对单片机基本理论知识的理解，掌握流水灯显示的基本原理与设计方法，提高实践操作能力。

二、实验原理流水灯是一种常见的LED显示效果，通过控制LED灯的亮灭顺序和时间间隔，使LED灯以一定的速度逐次点亮或熄灭，形成流水般的效果。

本实验采用单片机控制LED灯的亮灭，通过编程实现流水灯的显示。

三、实验步骤1.准备实验材料（1）单片机开发板（2）LED灯若干（3）杜邦线若干（4）面包板（5）镊子、电烙铁等工具2.搭建硬件电路（1）将LED灯按照一定的顺序连接到单片机开发板的GPIO口上。

（2）使用杜邦线将电源连接到LED灯的正极和负极。

（3）连接单片机开发板与电脑的串口。

3.编写程序（1）打开单片机开发板的编程软件，如Keil uVision。

（2）编写程序代码，实现流水灯的显示效果。

程序代码包括初始化、延时、循环点亮和熄灭LED灯等部分。

（3）将程序代码下载到单片机开发板中。

4.调试与测试（1）打开电源，观察LED灯的亮灭情况，检查是否实现了流水灯效果。

（2）调整程序代码中的延时参数，改变LED灯的亮灭速度。

（3）检查程序代码中的语法错误和逻辑错误，确保程序的正确性。

四、实验结果与分析1.实验结果通过本次实验，我们成功地实现了流水灯的显示效果。

当电源接通后，LED灯按照设定的顺序逐次点亮或熄灭，形成流水般的效果。

同时，通过调整程序代码中的延时参数，我们还可以改变LED灯的亮灭速度。

2.结果分析本次实验的成功得益于正确的实验方法和步骤。

首先，我们准确地搭建了硬件电路，确保LED灯与单片机的连接正确；其次，我们合理地编写了程序代码，实现了流水灯的显示效果；最后，我们对实验结果进行了仔细的观察和调试，确保实验结果的正确性。

通过本次实验，我们不仅提高了实践操作能力，还巩固了对单片机基本理论知识的理解。

单片机流水灯程序大全

1、用Proteus软件画出电路原理图。

要求在P1.0至P1.7口线上分别接LED0至LED7八个发光二极管，在P3.0口线上接一蜂鸣器。

2、编写程序：要求LED0至LED7以秒速率循环右移。

3、编写程序：要求LED0至LED7以秒速率循环左移。

4、编写程序：要求在灯移动的同时，蜂鸣器逐位报警。

查询方式右移ORG 0000HCLRO: MOV IE, #00H;关闭中断MOV TMOD, #10H;方式1MOV SP, #30H; 开辟栈底MOV TH1, #3CH;采用定时器1定时50msMOV TL1, #0B0H;SETB TR1;开启定时器MOV P1, #07FH;起始状态LED7亮MOV A, #7FH;MOV P3, #0FFH;MAIN: MOV R3,#14H;20次LCALL TIME; 定时一秒CLR P3.0;RR A;右移MOV P1, A;灯右移LJMP MAIN;定时一秒的子程序TIME: JBC TF1, LOOP2;溢出标志位为1跳转AJMP TIME;LOOP2: MOV TH1, #3CH;MOV TL1, #0B0H;DJNZ R3, TIME;R3先自减再，判断R3是否为0，为0跳转RET；返回主程序END中断方式左移低电平有效START: LJMP MAINORG 000BHLJMP TTCOORG 0100HMAIN: MOV SP, #30H; 开辟栈底SETB EA; 打开总中断SETB ET0; 打开定时器中断MOV R1, #00H;MOV R2, #14H;MOV A, #0FEH; 给A送值MOV P1, A;初始状态LED0亮LOOP: LCALL TIME;调用一秒的延时子程序RL A;左移MOV P1, A;灯左移CLR P3.0;开启蜂鸣器LJMP LOOP;定时为1S，TIME: MOV TMOD, #01H; 设置定时器为工作方式1MOV TH0, #3CH; 初始化定时时间50usMOV TL0, #0B0H;SETB TR0;LOOP2: CJNE R1, #14H, LOOP2; 出现R1=14H才往下执行，MOV R1, #00H;RETORG 2000H中断程序TTCO: MOV TH0, #3CHMOV TL0, #0B0H; 再次初始化定时时间INC R1LOOP1: RETIEND双向流水灯循环ORG 0000HLJMP MAINORG 000BHLJMP TTC0MAIN: MOV R0, #08HMOV R1, #00HMOV A, #0FEHSETB EASETB ET0;LOOP1: LCALL TIMEMOV P1, ARL ACPL P3.0;DJNZ R0, LOOP1MOV R0,#08H;LOOP2: LCALL TIMERR A ;MOV P1,A;CPL P3.0DJNZ R0, LOOP2;MOV R0,#08H;LJMP LOOP1;TIME: MOV TMOD, #01HMOV TH0, #3CHMOV TL0, #0B0HSETB TR0;HERE: CJNE R1, #14H, HEREMOV R1, #00HRETORG 2000HTTC0: INC R1;MOV TH0, #3CHMOV TL0, #0B0HRETIEND十六进制数，12MHZ,ORG 0000HCLRO: MOV IE, #00H;MOV TMOD, #10H;方式1MOV TH1, #3CH;定时器1定时50msMOV TL1, #0B0H;SETB TR1;开始定时器MOV R3, #00H;MOV P1, #0FFH;led初始全灭MOV A, #00H;MOV P3, #0FFH;MOV SP, #30H;开辟堆栈MAIN: LCALL TIME;MOV R3, #00H;ADDC A, #01H;高电平有效MOV R2, A;保护A，CPL A;对A取反MOV P1, A;把A赋格P1MOV A, R2;取出以前的ACLR P3.0;开启蜂鸣器CJNE A, #0FFH, MAIN;MOV A, #00H;清零重新开始LJMP MAIN;延时1ms子程序TIME: JBC TF1, LOOP2;溢出标志位AJMP TIME;LOOP2: INC R3;MOV TH1, #3CH;MOV TL1, #0B0H;CJNE R3, #14H, TIME;执行20次RETENDLED0表示第七位--LED7表示第0位ORG 0000H ; 十六进制计数规律翻转亮灯（由原来子程序——查询改写）MAIN: MOV A, #01HCLR EAMOV R0, #14H;定20次MOV P1, #80HLOOP1: LCALL DELAYMOV R0, #14HINC AMOV 20H, A; 将A的值存入20H位寻址区JB 20H.0, FZ1; 判断20H.0是否为1NEXT1: JB 20H.1, FZ2; 。

51单片机经典流水灯程序

单片机流水灯汇编程序设计开发板上的8只LED为共阳极连接，即单片机输出端为低电平时即可点亮LED。

程序A：;用最直接的方式实现流水灯ORG 0000HSTART:MOV P1,#B ;最下面的LED点亮LCALL DELAY；延时1秒MOV P1,#B ;最下面第二个的LED点亮LCALL DELAY；延时1秒MOV P1,#B ;最下面第三个的LED点亮（以下省略）LCALL DELAYMOV P1,#BLCALL DELAYMOV P1,#BLCALL DELAYMOV P1,#BLCALL DELAYMOV P1,#BLCALL DELAYMOV P1,#BLCALL DELAYMOV P1,#B ;完成第一次循环点亮,延时约0.25秒AJMP START ;反复循环;延时子程序，12M晶振延时约250毫秒DELAY:MOV R4,#2L3: MOV R2 ,#250L1: MOV R3 ,#250L2: DJNZ R3 ,L2DJNZ R2 ,L1DJNZ R4 ,L3RETEND程序B：;用移位方式实现流水灯ajmp main ;跳转到主程序org 0030h ;主程序起始地址main:mov a,#0feh ;给A赋值成loop:mov p1,a ;将A送到P1口,发光二极管低电平点亮lcall delay ;调用延时子程序rl a ;累加器A循环左移一位ajmp loop ;重新送P1显示delay:mov r3,#20 ;最外层循环二十次d1:mov r4,#80 ;次外层循环八十次d2:mov r5,#250 ;最内层循环250次djnz r5,$ ;总共延时2us*250*80*20=0.8Sdjnz r4,d2djnz r3,d1retend51单片机经典流水灯程序，在51单片机的P2口接上8个发光二极管，产生流水灯的移动效果。

ORG 0;程序从0地址开始START: MOV A,#0FEH ;让ACC的内容为LOOP: MOV P2,A ;让P2口输出ACC的内容RR A;让ACC的内容左移CALL DELAY ;调用延时子程序LJMP LOOP ;跳到LOOP处执行;0.1秒延时子程序（12MHz晶振）===================DELAY: MOV R7,#200 ;R7寄存器加载200次数D1: MOV R6,#250 ;R6寄存器加载250次数DJNZ R6,$ ;本行执RET;返回主程序END;结束程序开关控制的单片机流水灯汇编在单片机控制下，用一个拨动开关K1，控制８个发光二极管L1-L8，发光的时间间隔为0.5秒。

用单片机实现流水灯的控制设计

用单片机实现流水灯的控制设计1.引言当今时代是一个新技术层出不穷的时代，在电子领域尤其是自动化智能控制领域，传统的分立元件或数字逻辑电路构成的控制系统，正以前所未见的速度被智能控制系统所取代。

单片机具有体积小、功能强、成本低、应用面广等优点，可以说，智能控制与自动控制的核心就是单片机。

目前，一个学习与应用单片机的高潮正在工厂、学校及企事业单位大规模地兴起。

学习单片机的最有效方法就是理论与实践并重，本设计课题是流水灯的控制设计，流水灯是一串按一定的规律像流水一样连续闪亮。

流水灯控制是可编程控制器的一个应用，其控制思想在工业控制技术领域也同样适用。

2.硬件组成2.1 总体方案设计分析要求用8255的A口和B口做为输出，接16个发光二极管，从而实现16位流水灯的显示效果，基本的界限可如下图A所示，在C口的地两位接两个开关，实现两个扩展功能的控制。

i：基本流水灯显示电路A口和B口两个端口不能同时复制，从而在试验中可以用BX进行需要复制的数据的存储，因为BX可以分从BH BL两个部分进行独立的操作，在本次试验中用BH对A口进行赋值，用BL对B口进行赋值，通过演示一段时间再对BH BL 进行移位和输出，实现流水灯的效果。

ii:正反方向选择把PC.0口接在开关上，编写程序对C端口的数据进行读取，并进行判断，使得当PC.0为高电平的时候则灯进行左移，同时B口与A口相反。

iii：快慢速度控制把PC.1口接在开关上，编写程序对C端口的数据进行读取，并进行判断，使得当PC.1为高电平的时候则延时的时间缩短，使得流水灯的流水速度加快，低电平的时候则进行延时的时间变长，使得流水灯的流水速度加快。

3硬件原理设计A该模块的WR.RD分别练到PC总线接口模块的XIOW和XIORB该模块的数据（AD0~AD7）、地址线（A0~A7）分别连到PC总线接口模块的数据（D0~D7）、地址线（A0~A7）C 8255模块选通线CA连到PC总线接口模块的IOY3D 8255的PA0~PA7连到发光二极管的L1~L8;8255的PB0~PB7连到发光二极管的L9~L16E 8255的PC0 PC1分别练到开关K0 K1F 软件流程框图及程序清单按照单片机系统扩展与系统配置状况，单片机应用系统可分为最小系统、最小功耗系统及典型系统等。

(完整版)51单片机流水灯程序

1.第一个发光管以间隔200ms 闪烁。

2.8个发光管由上至下间隔1s流动，其中每个管亮500ms,灭500ms。

3.8 个发光管来回流动，第个管亮100ms。

4.用8 个发光管演示出8 位二进制数累加过程。

5.8个发光管间隔200ms由上至下，再由下至上，再重复一次，然后全部熄灭再以300ms间隔全部闪烁 5 次。

重复此过程。

6.间隔300ms第一次一个管亮流动一次，第二次两个管亮流动，依次到8个管亮，然后重复整个过程。

7.间隔300ms 先奇数亮再偶数亮，循环三次；一个灯上下循环三次；两个分别从两边往中间流动三次；再从中间往两边流动三次；8个全部闪烁3次；关闭发光管，程序停止。

1#include<reg52.h>#define uint unsigned intsbit led 仁P"0;void delay();void main(){while(1){led1=0;delay();led1=1;delay();}}void delay(){uint x,y;for(x=200;x>0;x--) for(y=100;y>0;y--);}2#include<reg52.h> #include<intrins.h> #define uint unsigned int #define uchar unsigned char sbit p 仁P1A0;uchar a;void delay(); void main() {a=0xfe;P1=a;while(1){ a=_crol_(a,1); delay();P1=a;delay();}}void delay(){uint b; for(b=55000;b>0;b--);}3#include<reg52.h>#include <intrins.h>#define uint unsigned int #define uchar unsigned char void delay(){uint x,y; for(x=100;x>0;x--) for(y=110;y>0;y--);}void main(){uchar a,i;while(1)a=0xfe;for(i=0;i<8;i++){P1=a; delay(100); a=_crol_(a,1);}a=0x7f;for(i=0;i<8;i++){P1=a; delay(100); a=_cror_(a,1);}}}4#include<reg52.h>#include <intrins.h> #define uint unsigned int #define uchar unsigned char void delay(uint a){uint x,y;for(x=a;x>0;x--) for(y=110;y>0;y--);}void main(){uchar b;while(1){b++;P1=~b; delay(200);5#include<reg52.h>#include <intrins.h> #define uint unsigned int #define uchar unsigned char void main(){uchar a,i,j;while(1){ for(j=0;j<2;j++){a=0xfe;for(i=0;i<8;i++){P1=a;delay(200); a=_crol_(a,1);}a=0x7f;for(i=0;i<8;i++){P1=a;delay(200); a=_cror_(a,1);}}P1=0xff; for(j=0;j<10;j++) {delay(300);P1=~P1;}}}void delay(){uint x,y; for(x=200;x>0;x--) for(y=110;y>0;y--); 6 #include<reg52.h> #include <intrins.h> #define uint unsigned int #define uchar unsigned char void delay(){uint x,y; for(x=300;x>0;x--) for(y=110;y>0;y--);} void main(){uchar a,i,j; while(1) {a=0xfe; for(j=0;j<8;j++) { for(i=0;i<8-j;i++) {P1=a; delay(200); a=_crol_(a,1);} a=_crol_(a,j); P1=0xff; a=a<<1;}} }7#include<reg52.h> #include <intrins.h> #define uint unsigned int #define uchar unsigned char void delay(uint z){uint x,y; for(x=z;x>0;x--)for(y=110;y>0;y--);}void main(){uchar a,i,j;for(j=0;j<3;j++){P1=0x55;delay(300);P1=0xaa;delay(300);}for(j=0;j<3;j++){a=0xfe;for(i=0;i<8;i++){P1=a;delay(300);a=_crol_(a,1);}}P1=0xff;for(j=0;j<3;j++){P1=0x7e;delay(300);P1=0xbd;delay(300);P1=0xdb;delay(300);P1=0xe7;delay(300);}P1=0xff;for(j=0;j<3;j++){P1=0xe7;delay(300);P1=0xdb;delay(300);P1=0xbd;delay(300);P1=0x7e;delay(300);}P1=0xff; for(j=0;j<6;j++) {P1=~P1; delay(300);}P1=0xff;while(1);}。

LED流水灯单片机的设计

LED流水灯单片机的设计引言：设计目标：设计一个能够实现LED流水灯效果的电路，使用单片机控制灯光的亮灭和流动速度，并通过按键控制流水灯的运行。

设计过程：1.硬件设计：1.1 选择LED：选择合适的LED灯珠，通常使用常见的5mm圆形LED 灯。

1.2连接方式：将多个LED按照串联或并联方式连接，以形成流水灯效果。

1.3电流限制：通过串联合适的电阻，将电流限制在每个LED的额定值以下。

2.单片机选型：2.1功能要求：选择具备足够的I/O管脚数量，用于控制LED的亮灭和流动速度，以及接受按键输入的单片机。

2.2仿真和编程支持：选择具备仿真和编程支持的单片机，以方便调试和开发。

3.单片机与LED的连接：3.1端口选择：选择合适的I/O口进行连接，根据LED连接方式决定使用串口或并口进行连接。

3.2串行或并行输出：设置相应的单片机端口为输出模式，并将其与LED连接。

4.软件设计：4.1初始化：对单片机进行初始化设置，包括设置I/O口状态和初始化计时器。

4.2流水灯特效：使用循环控制语句控制LED流动的方向和速度，并通过改变LED的亮灭状态实现不同的灯光效果。

4.3按键控制：使用中断或轮询方式检测按键输入，并通过控制流水灯的运行状态来实现按键控制功能。

5.测试和调试：5.1仿真调试：使用仿真软件对设计的电路和代码进行调试，确保运行正常。

5.2硬件调试：将设计的电路和程序烧入实际的单片机和电路板中，通过观察和测试，确保流水灯的特效和按键控制功能正常。

总结：LED流水灯单片机设计是一个简单且具有实践意义的项目，通过设计和控制LED流水灯，可以提高对单片机的理解和熟练程度。

本文介绍了设计流程和关键步骤，希望对读者有所帮助。

通过本项目的实践，可以进一步扩展其他LED灯光效果的设计和控制。
