全波桥式整流器
8种类型精密全波整流电路及详细分析
8种类型精密全波整流电路及详细分析精密全波整流电路是将交流信号转换为直流信号的一种电路。
下面将介绍8种常见的精密全波整流电路及其详细分析：1.整流电阻式整流电路：这种电路通过一个电阻来限制电流，将输入信号的负半周去掉，输出为纯正半周波信号。
该电路简单且成本较低，但效果不稳定，受负载变化的影响较大。
2.桥式全波整流电路：桥式整流电路是将四个二极管按桥形连接，可以实现将输入信号的负半周反向成正半周输出。
该电路具有高效率、稳定性好且抗干扰能力强的优点，被广泛应用。
3.中点整流电路：中点整流电路是将输入信号通过一个变压器分成两路，然后进行整流，再通过滤波电容和稳压电路来获得稳定的直流输出。
该电路具有较好的稳定性和输出质量，但成本较高。
4.高压全波整流电路：高压全波整流电路是在桥式整流电路的基础上加入一个电压倍压电路，用于输出高压直流。
该电路被广泛应用于高压直流电源。
5.隔离型全波整流电路：隔离型全波整流电路是通过一个变压器将输入的交流信号与输出的直流信号进行电气隔离，以提高安全性和抗干扰能力。
6.双绕组全波整流电路：双绕组全波整流电路是通过两个平衡绕组来实现整流，可以提高转换效率和输出质量，适用于高精度和高要求的应用场景。
7.调谐式全波整流电路：调谐式全波整流电路通过一个调谐电路来实现对输入信号波波数的调谐，并通过滤波电路和稳压电路获得稳定的直流输出。
该电路适用于需要对输入信号进行调谐的场景。
8.双向全波整流电路：双向全波整流电路是将输入信号进行整流后得到一个正半周波信号，然后通过一个功率倍增电路产生一个负半周波信号，最后将两者相加得到完整的全波信号，可以提高输出质量和效率。
总之，不同的精密全波整流电路适用于不同的场景，根据具体要求选择合适的电路可以提高输出质量和效率，满足各种应用需求。
整流滤波全桥电路
在工业自动化领域，整流滤波全桥电路的应用促进了电机 驱动技术的进步，为实现精确控制和提高生产效率提供了 有力支持。
02 整流滤波全桥电路的组成
整流器
整流器是整流滤波全桥电路的核心组成部分，其作用是将 交流电转换为直流电。
整流器通常由四个二极管组成，采用全桥或半桥的连接方 式，根据输入交流电的相位变化，二极管会交替导通和截 止，从而将交流电转换为直流电。
整流效率
整流效率
整流滤波全桥电路的整流效率是指整流器将交流电转换为直流电的效率，通常以 百分比表示。整流效率越高，电路的能量转换效率就越高，能够减少能源的浪费 。
影响因素
整流效率受到多种因素的影响，包括整流器元件的性能、电路设计、工作电压和 电流等。为了提高整流效率，需要选择性能良好的整流器元件，优化电路设计， 以及合理调整工作电压和电流。
滤波效果
滤波效果
滤波效果是指整流滤波全桥电路对交流电中杂波的滤除能力。滤波效果越好，输出的直流电质量就越高，能够减 少对用电设备的影响。
影响因素
滤波效果受到滤波电容和滤波电感的影响。滤波电容和滤波电感的选择和配置直接影响到滤波效果。为了提高滤 波效果，需要选择适当的电容和电感元件，并合理配置它们的参数。
工业控制
在工业控制系统中，整流滤波全桥电路用于将交流电机驱动器转换为 直流电机驱动器，实现精确的速度和位置控制。
整流滤波全桥电路的重要性
提高能源利用效率
整流滤波全桥电路能够将交流电高效地转换为直流电，减 少能源的浪费，提高能源利用效率。
保证电子设备正常运行
整流滤波全桥电路为电子设备提供稳定的直流电源，保证 设备的正常运行和延长使用寿命。
全桥电路的工作原理
01
整流器工作原理

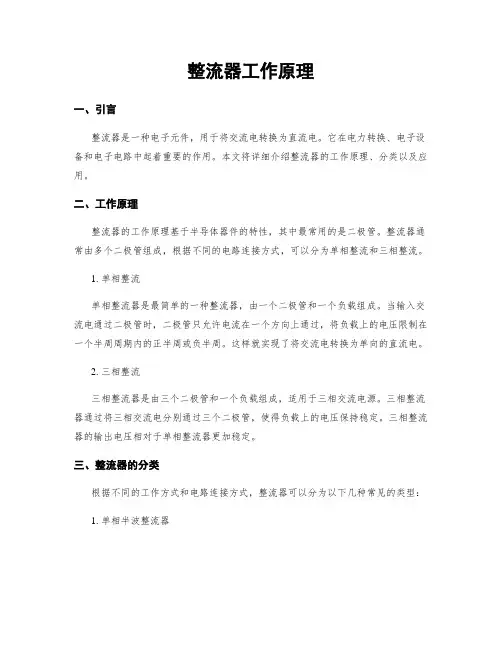

整流器工作原理一、引言整流器是一种电子元件，用于将交流电转换为直流电。
它在电力转换、电子设备和电子电路中起着重要的作用。
本文将详细介绍整流器的工作原理、分类以及应用。
二、工作原理整流器的工作原理基于半导体器件的特性，其中最常用的是二极管。
整流器通常由多个二极管组成，根据不同的电路连接方式，可以分为单相整流和三相整流。
1. 单相整流单相整流器是最简单的一种整流器，由一个二极管和一个负载组成。
当输入交流电通过二极管时，二极管只允许电流在一个方向上通过，将负载上的电压限制在一个半周周期内的正半周或负半周。
这样就实现了将交流电转换为单向的直流电。
2. 三相整流三相整流器是由三个二极管和一个负载组成，适用于三相交流电源。
三相整流器通过将三相交流电分别通过三个二极管，使得负载上的电压保持稳定。
三相整流器的输出电压相对于单相整流器更加稳定。
三、整流器的分类根据不同的工作方式和电路连接方式，整流器可以分为以下几种常见的类型：1. 单相半波整流器单相半波整流器只使用一个二极管来进行整流，只能将输入交流电的一个半周周期转换为直流电。
它的输出电压脉动较大，效率较低，适用于对电压要求不高的应用。
2. 单相全波整流器单相全波整流器使用两个二极管进行整流，可以将输入交流电的两个半周周期转换为直流电。
相比于半波整流器，全波整流器的输出电压脉动较小，效率较高。
3. 三相桥式整流器三相桥式整流器是最常用的一种整流器，由四个二极管组成。
它可以将三相交流电转换为稳定的直流电，并且输出电压脉动较小。
三相桥式整流器广泛应用于工业领域，如电力系统、电动机驱动等。
4. 三相半波整流器和全波整流器三相半波整流器和全波整流器与单相整流器的工作原理类似，只是输入电源由单相变为三相。
三相半波整流器和全波整流器的输出电压稳定性更好，适用于对电压要求较高的应用。
四、应用领域整流器广泛应用于各个领域，包括但不限于以下几个方面：1. 电力系统整流器在电力系统中用于将输送电的交流电转换为直流电，以供电力系统中的直流设备使用。
整流器原理

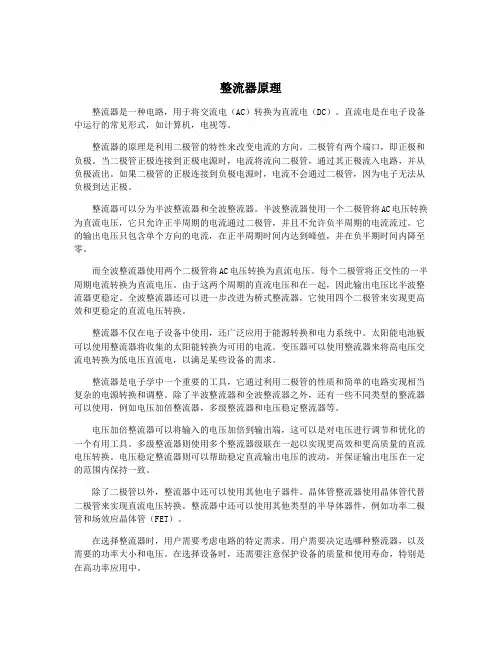

整流器原理整流器是一种电路，用于将交流电（AC）转换为直流电（DC）。
直流电是在电子设备中运行的常见形式，如计算机，电视等。
整流器的原理是利用二极管的特性来改变电流的方向。
二极管有两个端口，即正极和负极。
当二极管正极连接到正极电源时，电流将流向二极管，通过其正极流入电路，并从负极流出。
如果二极管的正极连接到负极电源时，电流不会通过二极管，因为电子无法从负极到达正极。
整流器可以分为半波整流器和全波整流器。
半波整流器使用一个二极管将AC电压转换为直流电压，它只允许正半周期的电流通过二极管，并且不允许负半周期的电流流过。
它的输出电压只包含单个方向的电流，在正半周期时间内达到峰值，并在负半期时间内降至零。
而全波整流器使用两个二极管将AC电压转换为直流电压。
每个二极管将正交性的一半周期电流转换为直流电压。
由于这两个周期的直流电压和在一起，因此输出电压比半波整流器更稳定。
全波整流器还可以进一步改进为桥式整流器，它使用四个二极管来实现更高效和更稳定的直流电压转换。
整流器不仅在电子设备中使用，还广泛应用于能源转换和电力系统中。
太阳能电池板可以使用整流器将收集的太阳能转换为可用的电流。
变压器可以使用整流器来将高电压交流电转换为低电压直流电，以满足某些设备的需求。
整流器是电子学中一个重要的工具，它通过利用二极管的性质和简单的电路实现相当复杂的电源转换和调整。
除了半波整流器和全波整流器之外，还有一些不同类型的整流器可以使用，例如电压加倍整流器，多级整流器和电压稳定整流器等。
电压加倍整流器可以将输入的电压加倍到输出端，这可以是对电压进行调节和优化的一个有用工具。
多级整流器则使用多个整流器级联在一起以实现更高效和更高质量的直流电压转换。
电压稳定整流器则可以帮助稳定直流输出电压的波动，并保证输出电压在一定的范围内保持一致。
除了二极管以外，整流器中还可以使用其他电子器件。
晶体管整流器使用晶体管代替二极管来实现直流电压转换。
整流器中还可以使用其他类型的半导体器件，例如功率二极管和场效应晶体管（FET）。
单相桥式全波整流电路
整流电流大于IV
额定反向工作电压大于VRM
查晶体管手册，可选用整流电流为3A，额定反向工作电压 为100V的整流二极管2CZ12A（3A/100V）四只。
三、知识拓展
如果你的公司制造二极管，为了方 便使用者组装桥式整流电路，你有什么 好主意？
练习：QL型全桥堆的连接方法
T
V1
RL
全桥堆的正、负极端分别接负载的正、 负极。两个交流端接变压器输出端。
教学方法： 讲解法、作图法
过程教学: 一、复习引入
复习单相半波整流电路和单相全波整流电 路。
旧课回顾
1.单相半波整流电路
有什么优点和缺点？ 优点：电路简单，变压器无抽头。 缺点：电源利用率低，输出电压脉动大。
旧课回顾
2.单相全波整流电路
有什么优点和缺点？ 优点：整流效率高，
输出电压波动小。
缺点：变压器必须有中心抽头，
v1
负半-周负: 半-周:V3
TT
- - V4
V1
+ + V3
V4 V1 V21、桥式整流电路工作原理
RL RL 正半周:
V3 V2
电流通过V1、V3，V2、 V2V4截止。电流从右向左
通过负载。
V4 V1 V1负半周:
RL RL 电流通过V2、V4，V1、 V3截止。电流从右向左
通过负载。
V3 V2
§1.3.3 单相桥式全波整流电路
单相桥式全波整流电路
课题： §1.3.3 单相桥式全波整流电路
教学要求： 1、单相桥式全波整流电路的组成 2、整流原理 3、波形图 教学重点： 1、桥式全波整流电路的组成 2、整流原理分析 教学难点： 1、整流原理分析 2、整流电路中涉及输出电流、电压的计算
单相全波和桥式整流电路
单相全波整流电路中，若要求输出直流电压为18v，则整流电压器二次侧的输出电压时多少1》要求整流输出直流电压为18v而没有电容器滤波时，变压器二次侧的输出电压：U交＝U直/0.9＝18/0.9＝20(V)2》整流输出直流设置了电容器滤波后电压为18v时，变压器二次侧的输出电压：U交＝U直/0.9/1.41＝18/0.9/1.41≈14(V)在三相桥式全控整流电路中，对共阴极组和共阳极组是同时进行控制的，控制角都是α。
由于三相桥式整流电路是两组三相半波电路的串联，因此整流电压为三相半波时的两倍。
很显然在输出电压相同的情况下，三相桥式晶闸管要求的最大反向电压，可比三相半波线路中的晶闸管低一半。
为了分析方便，使三相全控桥的六个晶闸管触发的顺序是1-2-3-4-5-6，晶闸管是这样编号的：晶闸管KP1和KP4接a相，晶闸管KP3和KP6接b相，晶管KP5和KP2接c相。
晶闸管KP1、KP3、KP5组成共阴极组，而晶闸管KP2、KP4、KP6组成共阳极组。
为了搞清楚α变化时各晶闸管的导通规律，分析输出波形的变化规则，下面研究几个特殊控制角，先分析α=0的情况，也就是在自然换相点触发换相时的情况。
图1是电路接线图。
为了分析方便起见，把一个周期等分6段（见图2）。
在第（1）段期间，a相电压最高，而共阴极组的晶闸管KP1被触发导通，b相电位最低，所以供阳极组的晶闸管KP6被触发导通。
这时电流由a相经KP1流向负载，再经KP6流入b相。
变压器a、b两相工作，共阴极组的a相电流为正，共阳极组的b相电流为负。
加在负载上的整流电压为ud=ua-ub=uab经过60°后进入第(2)段时期。
这时a相电位仍然最高，晶闸管KPl继续导通，但是c相电位却变成最低，当经过自然换相点时触发c相晶闸管KP2，电流即从b相换到c相，KP6承受反向电压而关断。
这时电流由a相流出经KPl、负载、KP2流回电源c相。
变压器a、c两相工作。
单相半波、单相全波和单相桥式整流器
单相半波、单相全波和单相桥式整流器１.单相半波整流滤波器图1 单相半波整流滤波电路原理图图１所示是单相半波整流滤波电路原理图，图１(a)是电路原理图，图１(b)是整流波形图。
由于整流器具有单向通导的特性，所以输入电压U1 经整流器VD 整流后就变成了单向脉动波Uo，而输入的负半周被隔离掉。
一般整流器后面都有电容滤波器，如图１(a)中C，将脉动波变成直流波Uc，如图１(b) 所示。
有些情况下，由于某种原因将电容损坏，而电容上的标称值又看不清楚，就无法贸然更换。
在此情况下如何选择C 的电容量就成了首要问题。
这里可以用一个简单的方法计算出来，即一般要求在放电结束时的那一点上，电容上电压下降不超过５％，根据电容放电公式：(1)式中Uc——为在放电时间结束时那一点的瞬时电压；Uco——放电开始时的电压；t——放电时间，在半波整流时为10ms 的值；——放电时间常数，＝C(F)R(Ω)，单位是“s”将式(2-1)改写成：(2)按照上面的要求，为了便于计算，设放电到10ms 时，应当Uc=0.95Uco，代入这些数据后，上式就变为：即CR=19.5X10-3/R (s)，式中R——是整流滤波电源输出最大容量时的等效负载电阻值，于是电容C=19.5X10-3/R就可取标称值的电容代替。
{{分页}}２.单相全波整流滤波器单相半波整流一般都用于小功率的情况，所以当功率稍微增大时就必须用全波整流。
图２(a)所示是单相全波整流电路原理图，图２(b)是它的整流波形图。
由图中可以看出，这是两个单相半波整流器的组合。
需指出的是，有时这种整流器前面加了变压器，目的是使次级电压可以根据设计的要求随意变化。
图2 单相全波整流电路原理图往往有的情况下将小功率变压器烧坏了，而一般机器内的变压器由于是非标准件，并不给出它的绕线参数，使用户无从下手。
遇有这种情况就可以自己动手另外绕制一个变压器来代替。
下面就给出一个简单决定匝数的方法。
首先看一下变压器初级和次级之间的关系。
三相全波整流电路原理
三相全波整流电路原理三相全波整流电路是一种常见的电力电子技术，在工业和家庭用电中都有着广泛的应用。
它通过将三相交流电转换为直流电，为电力设备和电子设备提供了稳定的电源。
本文将介绍三相全波整流电路的原理及其工作过程。
三相全波整流电路由三相桥式整流电路组成，每个桥式整流电路由两个二极管和两个晶闸管组成。
在三相交流电输入后，通过晶闸管的控制，可以实现对交流电的整流和调节，从而得到稳定的直流电输出。
整个电路的工作原理可分为以下几个步骤：首先，三相交流电输入到桥式整流电路中，经过变压器降压后，进入整流电路。
在每个桥式整流电路中，两个二极管和两个晶闸管交替导通，将交流电转换为直流电。
其次，晶闸管的触发控制是整个电路中的关键。
当晶闸管触发时，它将导通并改变整流电路的工作状态，从而实现对输出电压的调节。
通过控制晶闸管的触发角，可以实现对输出电压的调整，从而满足不同设备对电源的需求。
最后，经过整流和调节后的直流电输出到负载中，为设备提供稳定的电源。
在实际应用中，通常还会加入滤波电路和稳压电路，以进一步提高输出电压的稳定性和纯度。
三相全波整流电路的原理简单清晰，但在实际应用中需要注意一些关键技术。
例如，晶闸管的选型和触发控制、电路的绝缘和散热设计等都需要仔细考虑。
此外，对于大功率设备，还需要考虑电路的并联和互联等问题，以确保整个系统的稳定性和安全性。
总之，三相全波整流电路作为一种重要的电力电子技术，为工业和家庭用电提供了稳定可靠的电源。
通过对其原理和工作过程的深入理解，可以更好地应用和优化这一技术，实现对电力的高效利用和管理。
桥式整流电路图及工作原理介绍07505
桥式整流电路图及工作原理介绍桥式整流电路如图1所示，图（a）、（b）、（c）是桥式整流电路的三种不同画法。
由电源变压器、四只整流二极管D1~4 和负载电阻RL组成。
四只整流二极管接成电桥形式，故称桥式整流。
图1 桥式整流电路图桥式整流电路的工作原理如图2所示。
在u2的正半周，D1、D3导通，D2、D4截止，电流由TR次级上端经D1→ RL →D3回到TR 次级下端，在负载RL上得到一半波整流电压在u2的负半周，D1、D3截止，D2、D4导通，电流由Tr次级的下端经D2→ RL →D4 回到Tr次级上端，在负载RL 上得到另一半波整流电压。
这样就在负载RL上得到一个与全波整流相同的电压波形，其电流的计算与全波整流相同，即UL = 0.9U2IL = 0.9U2／RL流过每个二极管的平均电流为ID = IL／2 = 0.45 U2／RL每个二极管所承受的最高反向电压为什么叫硅桥,什么叫桥堆目前，小功率桥式整流电路的四只整流二极管，被接成桥路后封装成一个整流器件，称"硅桥"或"桥堆"，使用方便，整流电路也常简化为图Z图1（c）的形式。
桥式整流电路克服了全波整流电路要求变压器次级有中心抽头和二极管承受反压大的缺点，但多用了两只二极管。
在半导体器件发展快，成本较低的今天，此缺点并不突出，因而桥式整流电路在实际中应用较为广泛。
二极管整流电路原理与分析半波整流二极管半波整流电路实际上利用了二极管的单向导电特性。
当输入电压处于交流电压的正半周时，二极管导通，输出电压v o=v i-v d。
当输入电压处于交流电压的负半周时，二极管截止，输出电压v o=0。
半波整流电路输入和输出电压的波形如图所示。
二极管半波整流电路对于使用直流电源的电动机等功率型的电气设备，半波整流输出的脉动电压就足够了。
但对于电子电路，这种电压则不能直接作为半导体器件的电源，还必须经过平滑（滤波）处理。
平滑处理电路实际上就是在半波整流的输出端接一个电容，在交流电压正半周时，交流电源在通过二极管向负载提供电源的同时对电容充电，在交流电压负半周时，电容通过负载电阻放电。
整流逆变斩波四种电路
整流逆变斩波四种电路在我们日常生活中，电流就像水流一样，流淌在我们的设备里，让一切运转得有模有样。
但有时候，我们需要的电流形状和特性并不是那么简单的。
于是，整流、逆变、斩波这些电路就登场了，听上去是不是有点高大上？别担心，今天我们就来聊聊这四种电路，简单明了又不失幽默感，让你轻松搞懂！1. 整流电路整流电路，简单来说，就是把交流电变成直流电的魔法师。
想象一下，如果你有一条河流（交流电），但是你只想要一股平稳的小溪流（直流电），整流电路就来帮你实现这个愿望。
它主要有两种类型：半波整流和全波整流。
1.1 半波整流半波整流就像是一个只工作一半的懒虫，简单得很，只利用交流电的一个方向。
它的电流在一个周期内只“吃”一半，所以输出的电压波形就像是起伏不定的小山丘，虽然简单，但总是让人觉得不够稳定。
不过，它的结构简单，成本低，适合一些对电流要求不高的地方，比如小灯泡啥的。
1.2 全波整流再说说全波整流吧，跟懒虫相比，它就是个拼命三郎，能够充分利用交流电的两种方向。
这样输出的电流就像一条平滑的河流，稳定又持续。
全波整流用的二极管桥式整流器，虽然结构稍微复杂一点，但能给我们提供更好的电流品质，特别适合需要高稳定性电流的设备，比如手机充电器。
2. 逆变电路接下来，让我们把目光转向逆变电路。
这可是个颇具反转戏剧情节的家伙，它的工作就是把直流电“逆转”成交流电。
想象一下，一条笔直的小路（直流电），通过逆变电路，瞬间变成了蜿蜒曲折的大道（交流电），这简直是电流界的魔术啊！2.1 纯正弦波逆变器在逆变电路中，纯正弦波逆变器就像是一位高水平的厨师，做出的“菜”不仅好看还好吃。
它能生成非常接近理想的交流电波形，适合高档设备，比如音响系统、医疗设备等等。
虽然价格有点小贵，但用得安心，真的是物超所值。
2.2 方波逆变器而方波逆变器呢？就像一个小学生的手绘画，简单粗暴，输出的是一系列尖锐的波形。
虽然便宜，但对一些敏感设备可不太友好。
整流器实验报告(3篇)
第1篇一、实验目的1. 理解整流器的工作原理，掌握其基本结构。
2. 学习使用整流电路将交流电转换为直流电。
3. 掌握整流电路的性能指标，如输出电压、电流、纹波系数等。
4. 分析不同整流电路的优缺点，提高电路设计能力。
二、实验原理整流器是一种将交流电（AC）转换为直流电（DC）的电子元件或电路。
根据整流元件的不同，整流电路可分为半波整流、全波整流和桥式整流等。
1. 半波整流：利用二极管的单向导电特性，只让正半周电流通过负载，从而实现整流。
2. 全波整流：采用两组二极管，使正负半周电流都能通过负载，提高整流效率。
3. 桥式整流：采用四只二极管，使正负半周电流都能通过负载，具有更高的整流效率。
三、实验仪器与设备1. 交流电源2. 二极管（若干）3. 电阻（若干）4. 电容（若干）5. 示波器6. 万用表7. 连接线四、实验步骤1. 搭建半波整流电路，将交流电源、二极管和电阻连接起来。
2. 用示波器观察整流电路的输出波形，记录电压、电流等参数。
3. 改变电阻值，观察整流电路的输出波形和参数变化。
4. 搭建全波整流电路，重复步骤2和3。
5. 搭建桥式整流电路，重复步骤2和3。
6. 比较不同整流电路的输出波形、电压、电流等参数，分析其优缺点。
五、实验结果与分析1. 半波整流电路：输出电压为交流电压的一半，电流较小，纹波系数较大。
2. 全波整流电路：输出电压为交流电压，电流较大，纹波系数较小。
3. 桥式整流电路：输出电压为交流电压，电流较大，纹波系数较小。
通过实验，我们可以得出以下结论：1. 半波整流电路的整流效率较低，纹波系数较大，适用于低功率应用。
2. 全波整流电路和桥式整流电路的整流效率较高，纹波系数较小，适用于高功率应用。
3. 在实际应用中，应根据电路需求选择合适的整流电路。
六、实验体会通过本次实验，我们对整流器的工作原理、结构及性能有了更深入的了解。
在实验过程中，我们掌握了以下技能：1. 学会搭建不同整流电路，并观察其输出波形。
桥式整流电路工作原理
桥式整流电路工作原理
1.当输入的交流电压正半周上升时，二极管D1和D3导通，D2和D4
截止。
这时，输入电压通过二极管D1，通过负载，最后回到输入电源的
负极。
因此，正半周期的交流电是流过负载的。
2.当输入的交流电压负半周下降时，二极管D2和D4导通，D1和D3
截止。
这时，输入电压通过二极管D4，通过负载，最后回到输入电源的
负极。
因此，负半周期的交流电也是流过负载的。
通过交替导通和截止的方式，桥式整流电路可以使得交流输入电压的
正半周期和负半周期都能流过负载，从而实现了整流效果。
此外，桥式整流电路还具有以下特点：
1.桥式整流电路可以实现全波整流，相对于半波整流电路来说，输出
的直流电电压波动更小，质量更可靠。
2.四个二极管可以选择不同的材料和参数，以适应不同的工作条件和
负载要求。
3.桥式整流电路可以通过适当选择二极管的导通角度，调节输出的直
流电压大小。
4.桥式整流电路可以通过增加滤波电容来减小输出的直流电压的纹波。
总结来说，桥式整流电路通过四个二极管和一个负载的组合，使得正
半周期和负半周期的交流电都能流过负载，从而实现了交流电转化为直流
电的目标。
它具有全波整流、可靠性高、调节方便等特点，广泛应用于各
种电子设备和电力系统中。
单相全波SCR桥式整流电路及波形
圖6-26 基本的升壓型交換式穩壓器
圖6-27 升壓型交換式穩壓器的 穩壓動作
圖6-28 基本的反相型交換式穩壓器
圖6-29 反相型交換式穩壓器的 基本工作原理
圖6-29 反相型交換式穩壓器的 基本工作原理（續）
圖6-11 單相全波 SCR 橋式整 流電路及波形（續）
圖6-12 三相 SCR 半波整流電路 及不同負載的波形
圖6-12 三相 SCR 半波整流電路 及不同負載的波形（續）
圖6-13 三相 SCR 全波整流電 路及其負載波形
圖6-13 三相 SCR 全波整流電 路及其負載波╳╳ 之電壓調整器
圖6-9 單相半波整流（電阻性負載） 電路及各部分波形
圖6-9 單相半波整流（電阻性負載） 電路及各部分波形（續）
圖6-10 單相中心抽頭式全波整 流電路與波形
圖6-10 單相中心抽頭式全波整 流電路與波形（續）
圖6-11 單相全波 SCR 橋式整 流電路及波形
圖6-11 單相全波 SCR 橋式整 流電路及波形（續）
╳╳ ╳╳
圖6-15 序號 78╳╳典型的金 屬或塑膠包裝外觀
圖6-16 可調輸出電壓之穩壓 IC 接線（LM317）
圖6-17 LM317 調整器的動作
圖6-18 LM309
圖6-18 LM309（續）
圖6-19 LM337 三端子可調式 負電壓調整器
圖6-20
±
圖6-21 可變輸出型雙電源穩壓電路
圖6-22 追蹤輸出型雙電源穩壓電路
圖6-23 基本的降壓型交換式穩壓器
圖6-23 基本的降壓型交換式穩壓器（續）
圖6-24 圖6-23 交換式穩壓器 的工作情況
圖6-24 圖6-23 交換式穩壓器 的工作情況（續）
半波整流、全波整流、桥式整流 的详细介绍,适合入门者
半波整流、全波整流、桥式整流之宇文皓月创作整流，就是把交流电变成直流电的过程。
利用具有单向导电特性的器件，可以把方向和大小交变的电流变换为直流电。
下面介绍利用晶体二极管组成的各种整流电路。
一、半波整流电路图(1)是一种最简单的整流电路。
它由电源变压器B 、整流二极管D 和负载电阻Rfz ，组成。
变压器把市电电压（多为220伏）变换为所需要的交变电压E2 ，D 再把交流电变换为脉动直流电。
下面从右图(2)的波形图上看着二极管是怎样整流的。
变压器砍级电压E2 ，是一个方向和大小都随时间变更的正弦波电压，它的波形如图(2)(a)所示。
在0～π时间内，E2 为正半周即变压器上端为正下端为负。
此时二极管承受正向电压面导通，E2 通过它加在负载电阻Rfz上，在π～2π时间内，E2 为负半周，变压器次级下端为正，上端为负。
这时D 承受反向电压，不导通，Rfz，上无电压。
在2π～3π时间内，重复0～π时间的过程，而在3π～4π时间内，又重复π～2π时间的过程…这样反复下去，交流电的负半周就被"削"掉了，只有正半周通过Rfz，在Rfz上获得了一个单一右向（上正下负）的电压，如图5-2（b）所示，达到了整流的目的，但是，负载电压Usc 。
以及负载电流的大小还随时间而变更，因此，通常称它为脉动直流。
这种除去半周、图下半周的整流方法，叫半波整流。
不难看出，半波整说是以"牺牲"一半交流为代价而换取整流效果的，电流利用率很低（计算标明，整流得出的半波电压在整个周期内的平均值，即负载上的直流电压Usc =0.45e2 ）因此经常使用在高电压、小电流的场合，而在一般无线电装置中很少采取。
二、全波整流电路如果把整流电路的结构作一些调整，可以得到一种能充分利用电能的全波整流电路。
图（3）是全波整流电路的电原理图。
全波整流电路，可以看作是由两个半波整流电路组合成的。
变压器次级线圈中间需要引出一个抽头，把次组线圈分成两个对称的绕组，从而引出大小相等但极性相反的两个电压E2a 、E2b ，构成E2a 、D1、Rfz与E2b 、D2 、Rfz ，两个通电回路。
全波桥式整流电路工作原理
全波桥式整流电路工作原理
全波桥式整流电路由整流桥和可控硅组成，可控硅的工作频率很高，常为100kHz或更高。
工作时，整流二极管两端的电压为定值，与输入电压成正比。
其原理如下：
在全波桥式整流电路中，整流桥的输出端通过可控硅和二极管组成的开关器件——全波桥（BallWidthBridge）进行整流。
当可控硅导通角的α=90°时，VD1、VD2导通，二极管导通。
此时输出的电压为输入电压Vi加上Vd，即：
式中：V—输入电压，A—可控硅两端的电压；
i—可控硅输出电流；
d—二极管的导通角。
当输入电压为额定值时，全波桥式整流电路中只有一个可控硅输出端。
其特点是：
1.可控硅导通时，整流桥内所有二极管均关断；
2.可控硅导通时，可控硅两端的电流为零。
—— 1 —1 —。
全波整流 全桥整流 振铃电压
全波整流全桥整流振铃电压
全波整流、全桥整流和振铃电压都是电子工程中的重要概念。
全波整流是利用整流二极管的单向导通性进行整流，将交流电转换为脉动直流电的过程，其输出电压脉动较小，比半波整流小一半。
全桥整流是一种用四个二极管组成的整流电路，它的每个器件所承受的反向电压为电源电压峰值，与全波整流相比，少用了2只整流二极管，但变压器副边需要中心抽头。
振铃电压是指在电路中，由于阻抗不匹配或其他原因而产生的信号振荡。
在全波整流和全桥整流电路中，振铃电压可能会影响电路的稳定性和效率，需要采取相应的措施来减小或消除。
这些概念在电子工程中应用广泛，对于理解和设计电子电路至关重要。
如需了解更多详细信息，请补充相关背景后再次提问。
桥式全波整流电路的工作原理
桥式全波整流电路的工作原理“哇，这电路好神奇啊！”我和小伙伴们围在一起，看着老师摆在桌上的桥式全波整流电路模型，心中充满了好奇。
你知道吗？桥式全波整流电路就像一个神奇的小魔法师。
它主要由四个二极管组成，就像四个勇敢的小卫士。
这四个二极管可厉害啦！它们的功能就是让电流只能朝着一个方向流动。
那它是怎么工作的呢？就好比我们在玩一个水流的游戏。
电流就像水流一样，一会儿从这边流过来，一会儿从那边流过来。
但是在桥式全波整流电路里，这四个二极管就像四个闸门，只让水流朝着一个方向走。
当电流从一个方向过来的时候，其中两个二极管打开，让电流通过。
当电流从另一个方向过来的时候，另外两个二极管就打开啦，同样让电流朝着一个方向流动。
这样一来，不管电流从哪个方向来，都能被整成一个方向的电流。
那这个神奇的桥式全波整流电路在我们生活中有啥用呢？有一次，我看到爸爸在修手机充电器。
我就好奇地问：“爸爸，这个充电器里面也有那个神奇的电路吗？”爸爸笑着说：“当然啦，手机充电器里就有桥式全波整流电路呢。
它可以把家里的交流电变成手机需要的直流电，这样手机才能充电呀。
”哇，原来这个小小的电路这么重要啊！就像一个默默奉献
的小英雄，在我们看不见的地方发挥着大作用。
我觉得桥式全波整流电路真的太神奇啦！它就像一个魔法盒子，把乱七八糟的电流变得整整齐齐。
以后我一定要好好学习，了解更多关于电路的知识。
