接近开关与PLC的接线
如何分辨NPN和PNP？怎么和PLC接线？
在市场上的接近开关当中，除二线制开关以外， 还有三线制、 四线制、 五线制开关。
大多数的接近开 关输出回路无论是NPN型还是PNP型都是属集电极 开路输出信号形式(AC型除外）， 且都具有最基本 的3条信号线其分别为(V CC; GND; OUT) , 也 有4线制的OUT (NO+NC) , 五线制的继电器可调节类型。
02 如何分辨N P N 型和P NP型
接近开关的接线都是棕正蓝负黑信号， 这个是没有疑问的， 他们的区别在于这很黑色线， 黑色线输出 24V 为PNP 接近开关， 反之为NPN, 这也就是判断接近开关是NPN 还是PNP 最基础的。
03
怎么和PLC 接线
如何分辨NPN 和PNP? 怎么和PLC 接线？
阳P接法的P LC连接不同的传感器
＿亡72小I •'"i:'
O\__j 乒芦亿�.. .. 一i =-H U -2俨u .
l P N P接法的P LC使用两种传感器
干，喂法的P t.C 连接不同的传感器
O \'
24,· 重夕7
石．5-P 3 石g
2小m ·
K A 4
i +�z 小
坛屯一，飞
＇兮又又尸一
：工控论坛曰＠
0\ 0
飞一
气一" • 芯� 芒--飞工控论坛
N P N 接法的P LC使用两种传感器， 但是利用继电器转换有—个缺点， 那就是即时性不好， 因为继电器吸合需要时间， 如果这个传感器即时性要求特别高， 如果需要精确定位的话就不可以了， 或者编码器类脉冲的因为时效性也不可以， 如果遇到这种情况还是乖乖去找适合的传感器 吧！。
接近开关与PLC连接方法
接近开关与PLC连接方法一、接近开关的连接方法接近开关分为两线制、三线制、四线制三种，其中两线制的连线方式最为简单，和普通按钮开关的接线方式一样，如果是三线制的传感器，那就要区分NPN和PNP，四线制的传感器就是多出一根OUT 输出线，可以同时输出两组信号。
NPN型和PNP型接线开关会有三根出线，分别为棕色VCC、蓝色0Ｖ，黑色OUT信号线，连线规则是棕正蓝负黑信号，下图是各个不同类型的传感器的接线说明以及内部结构原理，PLC输入端的漏型和源型决定了选用传感器的类型。
二、NPN、PNP区分外观辨别法接近开关出厂都会标明传感器的类型，在铭牌处还会标注NO或者NC，在购买的时候要认清楚标识，并且选择适合自己输入的类型；电源检测法电源检测法是第一种方法行不通的时候进行检测，准备万用表、开关电源，把三线制接近开关按照棕正蓝负的原则进行接线，空出黑线，连接以后会出现两种状态：①未触碰被测物检测灯亮为常闭②未触碰被检测物检测灯不亮为常开。
当没有触碰检测物，使用万用表直流电压档测量黑线与电源0V，测量值为0，检测物体以后电压值为24V，那么就是PNP；反之就是NPN。
三、PLC漏型和源型PLC品牌众多，但是无论哪一个品牌输入端都会有漏型输入方式和源型输入方式之分，下面就以三菱FX3U系列PLC为例介绍一下。
漏型输入是指电流经过外部开关，从模块的通道流入到模块内部；再经过内部电路，从公共端流出的接线方式。
在漏型输入中，公共端作为电源负极（共阴极），接线方式公共端S/S与24V连接，输入开关接入0V与X输入点；源型输入是指电流从模块的公共端流入，从模块的输入通道流出的接线方式。
源型输入的公共端作为电源正极（共阳极），接线方式公共端S/S与0V连接，输入开关接入24V和X输入点。
四、接线开关与PLC的连接方式无论是NPN型还是PNP型接入PLC的方式都相同，都为棕正蓝负黑信号，但是在选型的时候要注意PLC的输入类型，根据输入类型来选择传感器类型。
接近开关接线方法
接近开关接线方法在实际的电路连接中，接近开关被广泛应用于自动控制系统中。
接近开关的作用是用来检测物体的接近或离开，并通过这个信号来控制其他设备的启停。
接近开关的接线方法对于系统的正常运行至关重要，下面我们来介绍一些常见的接线方法。
1. NPN型接近开关接线方法：NPN型接近开关一般具有三个接线端子：正极（电源+）、负极（电源-）和输出端子（OUT）。
其中，正极和负极连接电源，通常是直流电源，而输出端子则连接其他设备，如继电器、PLC等。
在接线时，正极连接电源的正极，负极连接电源的负极，而输出端子连接到需要控制的设备。
2. PNP型接近开关接线方法：PNP型接近开关与NPN型接近开关的接线方法基本相似，也具有三个接线端子，即正极（电源+）、负极（电源-）和输出端子（OUT）。
不同的是，PNP型接近开关的负极连接电源的正极，正极连接电源的负极，而输出端子依然连接到需要控制的设备。
3. 两线制接近开关接线方法：两线制接近开关只有两个接线端子，即正极和负极。
这种接近开关一般使用交流电源供电，接线时需要将正极和负极分别连接到电源的正负极。
输出信号则通过接近开关的内部电路变化来完成。
需要注意的是，无论是哪种接近开关的接线方法，都需要合理选择电源电压，并根据接近开关的额定电流来确定所连接设备的负载能力。
此外，接近开关的接线必须牢固可靠，接触面积要大，并保持良好的接触状态，以确保正常的信号传输和系统工作。
在进行接近开关接线时，还需要注意保护接近开关的外壳和连接线，避免遭受机械碰撞、化学腐蚀等损坏。
此外，为了确保接近开关的准确性和稳定性，还需要定期检查和维护连接线路的接触状态，及时清除积尘或氧化物。
通过以上介绍，我们可以了解到接近开关的接线方法是确保自动控制系统正常运行的重要环节。
合理的接线方法不仅能提供可靠的信号传输，还能保护接近开关和连接线的安全使用，从而提高系统的稳定性和可靠性。
接近开关与PLC连接

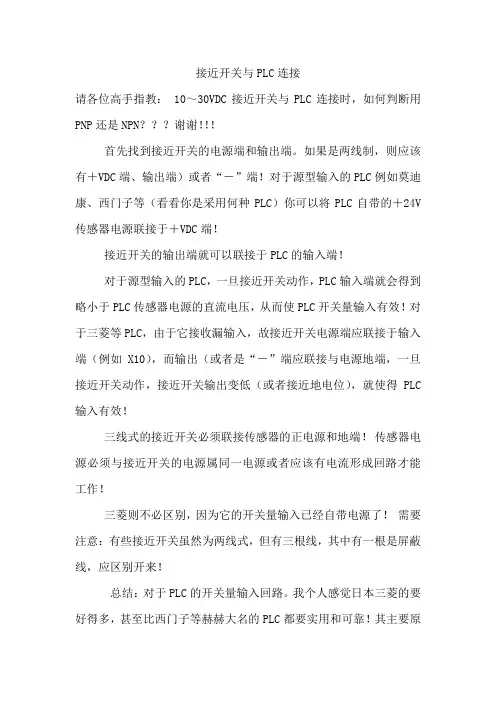

接近开关与PLC连接请各位高手指教： 10～30VDC接近开关与PLC连接时，如何判断用PNP还是NPN？？？谢谢！！！首先找到接近开关的电源端和输出端。
如果是两线制，则应该有＋VDC端、输出端）或者“－”端！对于源型输入的PLC例如莫迪康、西门子等（看看你是采用何种PLC）你可以将PLC自带的＋24V 传感器电源联接于＋VDC端！接近开关的输出端就可以联接于PLC的输入端！对于源型输入的PLC，一旦接近开关动作，PLC输入端就会得到略小于PLC传感器电源的直流电压，从而使PLC开关量输入有效！对于三菱等PLC，由于它接收漏输入，故接近开关电源端应联接于输入端（例如X10），而输出（或者是“－”端应联接与电源地端，一旦接近开关动作，接近开关输出变低（或者接近地电位），就使得PLC 输入有效！三线式的接近开关必须联接传感器的正电源和地端！传感器电源必须与接近开关的电源属同一电源或者应该有电流形成回路才能工作！三菱则不必区别，因为它的开关量输入已经自带电源了！需要注意：有些接近开关虽然为两线式，但有三根线，其中有一根是屏蔽线，应区别开来！总结：对于PLC的开关量输入回路。
我个人感觉日本三菱的要好得多，甚至比西门子等赫赫大名的PLC都要实用和可靠！其主要原因是三菱等日本PLC从欧美那儿学来技术并优化设计，做到：1、采用漏输入，输入端本来就设计为对地短路就引发开入有效！不会对电源系统构成危害，也不会由于电源故障影响其他输入回路的正常工作！2、采用源输入，是共电源输入端。
在工程实际应用中往往有太多的电缆，你可能无法保证电缆的相互接触、破损，说不定共电源的开关量线路会无意接触到设备地、外壳、其他地电位。
因此可能断路电源供应回路。
造成电源损坏或者烧掉保险，从而可能影响其他输入回路的正常工作。
除非，每个输入回路加保险……应用成本较高也容易出现其他故障！以上绌作仅自身体会，算是抛砖引玉！欢迎交流。
接近开关与PLC的接线方法 (1)
接近开关与PLC的接线方法摘要：本文主要分析了数字量输入时PLC内部电路常见的几种形式，SINK- 拉电流输入，SOURCE- 灌电流输入，并结合传感器常见几种输出形式和经常遇到的NPN和PNP输出，以及单端与双端接口,给出了和不同的PLC电路形式连接时的接线方法。
关键词： PLC SINK- 拉电流输入 NPN输出 SOURCE- 灌电流输入 PNP输出单端双端接口一:引言PLC的数字量输入接口并不复杂，我们都知道PLC为了提高抗干扰能力，输入接口都采用光电耦合器来隔离输入信号与内部处理电路的传输。
因此，输入端的信号只是驱动光电耦合器的内部LED导通，被光电耦合器的光电管接收，即可使外部输入信号可靠传输。
目前PLC数字量输入端口一般分单端共点与双端输入，各厂商的单端共点（Com）的接口有光电耦合器正极共点与负极共点之分，日系PLC通常采用正极共点，欧系PLC习惯采用负极共点；日系PLC供应欧洲市场也按欧洲习惯采用负极共点；为了能灵活使用又发展了单端共点（S/S）可选型，根据需要单端共点可以接负极也可以接正极。
由于这些区别，用户在选配外部传感器时接法上需要一定的区分与了解才能正确使用传感器与PLC为后期的编程工作和系统稳定奠定基础。
二：输入电路的形式1、输入类型的分类PLC的数字量输入端子，按电源分直流与交流，按输入接口分类由单端共点输入与双端输入，单端共点接电源正极为SINK（sink Current 拉电流），单端共点接电源负极为SRCE（source Current 灌电流）。
2、术语的解释SINK漏型SOURCE源型全球独家推出 全覆盖型省配线解决方案SINK漏型为电流从输入端流出，那么输入端与电源负极相连即可，说明接口内部的光电耦合器为单端共点为电源正极，可接NPN型传感器。
SOURCE源型为电流从输入端流进，那么输入端与电源正极相连即可，说明接口内部的光电耦合器为单端共点为电源负极，可接PNP型传感器。
接近开关与PLC连接方法
接近开关与PLC连接方法接近开关（Proximity Switch）是一种常见的电子开关装置，用于检测物体的存在或离开。
它通常由一个传感器部分和一个电子控制模块组成。
PLC（Programmable Logic Controller）是一种可编程逻辑控制器，用于自动化控制系统中的逻辑运算和输入/输出接口。
接近开关和PLC可以相互连接，共同工作以实现自动化控制。
接近开关的工作原理是通过接近物体时被感应出的电磁感应或红外线感应来控制开关的状态。
它有不同的类型，包括磁性接近开关、电感式接近开关、光电接近开关等。
而PLC是基于电脑技术的控制设备，通过根据预先设定的程序来对输入和输出进行逻辑运算，从而控制生产线或机械设备的运行。
要将接近开关与PLC连接起来，可以按照以下步骤进行操作：第一步：选择合适的接近开关根据实际需要选择合适的接近开关类型。
不同的接近开关适用于不同的环境和物体探测需求。
例如，磁性接近开关适用于金属物体的探测，光电接近开关适用于非金属物体的探测。
第二步：安装接近开关将接近开关固定在需要被探测物体的位置上。
根据接近开关的类型和规格，进行正确的安装和固定。
确保接近开关与被探测物体之间的距离和角度都符合要求。
第三步：接线连接将接近开关的输出端与PLC的输入端连接。
通常，接近开关的输出信号是通过开关状态的改变来表示的，可以是一个开关量信号（0或1）、模拟信号（电压或电流变化）等。
根据接近开关和PLC的信号类型匹配，选择适当的连接方式，如使用导线、继电器等。
第四步：PLC编程在PLC中编写相应的逻辑程序，根据接近开关的输出信号来控制其他设备或执行特定的操作。
通过PLC的编程软件，可以设置接近开关的输入为逻辑元件，并定义相应的控制逻辑。
例如，当接近开关探测到物体时，PLC通过输出信号来控制机械臂移动等操作。
第五步：测试与调试连接完成后，进行测试与调试。
确保接近开关和PLC的连接正确可靠，检查系统的响应是否符合预期。
接近开关的使用接线方法
1.二线制接近开关有两根线，一根为电源24V+,另一根为开关信号输出。
2.NPN的三线式接近开关是输出低电平。
棕色接正，蓝色接负，黑色接入输入端就可以了。
3.PNP的三线式接近开关是输出高电平。
棕色线连正极，蓝色连负极，黑色线一端连PLC输入。
三线式接近开关：bk (black )黑色：般为输出线，输出为常开。
bn （brown）棕色：般为电源线，接电源正极。
bu（blue ）监色：一般为电源线，接电源负极。
wh（white ）白色：一般为输出线，输出为常闭。
npn：黑色一端接负载，负载另外一端接电源正极。
pnp：黑色一端接负载，负载另外一端接电源负极。
接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型,它们的接线是不同的。
两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。
三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。
而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。
接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。
需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。
PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V,电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。
千万不要选错了。
两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。
三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。
零基础快速入门PLC,接近开关的基本知识，接线和编程
零基础快速入门PLC,接近开关的基本知识，接线和编程
接近开关，是PLC最常用的输入元件，按照接近开关的输入逻辑，它分为NPN 和PNP两种。
通过接近开关的型号可以区分它是NPN 还是PNP。
接近开关，对于PLC来说，是输入元件，因此，对于PLC来说，接近开关和普通的开关，按钮是一样的。
NPN和PNP的接近开关，对于PLC来说，其接法是不一样的。
如图中所示，不同的输入类型，其本质就是PLC输入的公共端是接24V，还是0V。
NPN型接24V,PNP型接0V. 这对于任何PLC来说，都是适用的，而这也是PLC最基本的知识。
经常有人问，零基础如何快速入门PLC，零基础能学习PLC吗？输入的接法，就是你必须掌握的。
接近开关已经成为标准件了，三线的接近开关使用的最多，为棕蓝黑三种颜色。
其中，棕色和蓝色是电源，分别接24V和0V,黑色的为信号，接到PLC的输入上。
各种光电开关，光纤传感器等三线的传感器，都是这三种颜色，接线也是一样的。
接上线之后，我们就可以利用接近开关的输入信号进行编程了，一般，接近开关有如下几种编程方法或是用法
1 产品计数
产品计数，可以使用计数器指令，也可以使用加法指令，这个看个人习惯
如图所示，这段梯形图编程的两行指令，其实是实现了同样的功能，这是PLC编程需要掌握的最基础的知识，高低电平和边沿触发的区别，以及指令的执行方式。
初学者需要好好理解。
2 停止或减速信号
如图所示，在这段梯形图程序中，当接近开关接收到信号后，输出会停止。
其他的比如伺服回原点，各种条件信号的检测，都会用到接近开关。
PLC与接近光电开关的接线问题
PLC与接近、光电开关的接线问题一:引言PLC的数字量输入接口并不复杂,我们都知道PLC为了提高抗干扰能力,输入接口都采用光电耦合器来隔离输入信号与内部处理电路的传输;因此,输入端的信号只是驱动光电耦合器的内部LED导通,被光电耦合器的光电管接收,即可使外部输入信号可靠传输;目前PLC数字量输入端口一般分单端共点与双端输入,各厂商的单端共点Com的接口有光电耦合器正极共点与负极共点之分,日系PLC通常采用正极共点,欧系PLC习惯采用负极共点；日系PLC供应欧洲市场也按欧洲习惯采用负极共点；为了能灵活使用又发展了单端共点S/S可选型,根据需要单端共点可以接负极也可以接正极;由于这些区别,用户在选配外部传感器时接法上需要一定的区分与了解才能正确使用传感器与PLC为后期的编程工作和系统稳定奠定基础;二：输入电路的形式1、输入类型的分类PLC的数字量输入端子,按电源分直流与交流,按输入接口分类由单端共点输入与双端输入,单端共点接电源正极为SINKsink Current 拉电流,单端共点接电源负极为SRCEsource Current 灌电流;2、术语的解释SINK漏型SOURCE源型SINK漏型为电流从输入端流出,那么输入端与电源负极相连即可,说明接口内部的光电耦合器为单端共点为电源正极,可接NPN型传感器;SOURCE源型为电流从输入端流进,那么输入端与电源正极相连即可,说明接口内部的光电耦合器为单端共点为电源负极,可接PNP型传感器;国内对这两种方式的说法有各种表达：1、根据TI的定义,sink Current 为拉电流,source Current为灌电流,2、由按接口的单端共点的极性,共正极与共负极;这样的表述比较容易分清楚;3、SINK为NPN接法,SOURCE为PNP接法按传感器的输出形式的表述;4、SINK为负逻辑接法,SOURCE为正逻辑接法按传感器的输出形式的表述;5、SINK为传感器的低电平有效,SOURCE为传感器的高电平有效按传感器的输出状态的表述;这种表述的笔者接触的最多,也是最容易引起混淆的说法;接近开关与光电开关三、四线输出分NPN与PNP输出,对于无检测信号时NPN的接近开关与光电开关输出为高电平对内部有上拉电阻而言,当有检测信号,内部NPN管导通,开关输出为低电平;对于无检测信号时PNP的接近开关与光电开关输出为低电平对内部有下拉电阻而言,当有检测信号,内部PNP管导通,开关输出为高电平;以上的情况只是针对,传感器是属于常开的状态下;目前可厂商生产的传感器有常开与常闭之分；常闭型NPN输出为低电平,常闭型PNP输出为高电平;因此用户在选型上与供应商配合上经常产生偏差;另一种情况,用户也遇到SINK接PNP型传感器,SOURCE接NPN型传感器,也能驱动PLC接口,对于PLC输入信号状态则由PLC程序修改;原因是传感器输出有个上拉电阻与下拉电阻的缘故,对于集电极开路的传感器,这样的接法是无效的；另外输出的上拉电阻与下拉电阻阻值与PLC接口漏电流参数有很大关系;并非所有的传感器与PLC都可以通用,对于此类问题可以参考笔者的另一文接近开关、光电开关的输出与负载接口问题,在此不再赘述;SINK漏型、SOURCE源型在下文有详细图解描述;三、按电源配置类型、直流输入电路如图1,直流输入电路要求外部输入信号的元件为无源的干接点或直流有源的无触点开关接点,当外部输入元件与电源正极导通,电流通过R1,光电耦合器内部LED,VD1接口指示到COM端形成回路,光电耦合器内部接收管接受外部元件导通的信号,传输到内部处理；这种由直流电提供电源的接口方式,叫直流输入电路；直流电可以由PLC内部提供也可以外接直流电源提供给外部输入信号的元件;R2在电路中的作用是旁路光电耦合器内部LED的电流,保证光电耦合器LED不被两线制接近开关的静态泄漏电流导通;、交流输入电路如图2,交流输入电路要求外部输入信号的元件为无源的干接点或交流有源的无触点开关接点,它与直流接口的区分在光电耦合器前加一级降压电路与桥整流电路;外部元件与交流电接通后,电流通过R1,C2经过桥整流,变成降压后的直流电,后续电路的原理与直流的一致;交流PLC主要适用相对环境恶劣,,布线技改变动不大等场合；如接近开关就用交流两线直接替代原来行程开关;4：按端口类型单端共点Comcon数字量输入方式为了节省输入端子,单端共点输入的结构是在PLC内部将所有输入电路光电耦合器的一端连接在一起接到标示为COM的内部公共端子internal comcon terminal,各输入电路的另一端才接到其对应的输入端子X0、X1、X2、....,com共点与N个单端输入就可以做N个数字量的输入N+1个端子,因此我们称此结构为"单端共点"输入;用户在做外部数字量输入组件的接线时也需要同样的作法,需要将所有输入组件的一端连接在一起,叫输入组件的的外部共线external comcon wire；输入组件的另一端才接到PLC的输入端子X0、X1、X2、....;如果COM为电源24V+正极,外部共线就要接24V-负极,此接法称SINKsink Current 拉电流输入方式；也称之PLC接口共电源正极;如果COM为电源24V-负极,外部共线就要接24V+正极,此接法称SRCEsource Current 灌电流输入方式；也称之PLC接口共电源负极;SINKsink Current 拉电流输入方式,可接NPN型传感器,即X端口与负极相连;SRCEsource Current 灌电流输入方式,可接PNP型传感器;即X端口与整机极相连;为了适应各地区的使用习惯,内部公共端子有的厂家的PLC是采用S/S端子,此端子可以与电源的24V+正极或24V-负极相连,结合外部共线接线变化使PLC可以SINKsink Current 拉电流输入方式,可接NPN型传感器和SRCEsource Current 灌电流输入方式,可接PNP型传感器;较采用COM端的PLC更灵活;S/S端子的发展是为了适用日系与欧系PLC混合使用工控场合,起到通用的作用,S/S端子也称之 SINK/SRCE可切换型;外部输入组件可以为按钮开关、行程开关、舌簧开关、霍尔开关、接近开关、光电开关、光幕传感器、继电器触点、接触器触电等开关量的元件;4.1.1 SINKsink Current 拉电流输入方式●单端共点SINK输入接线内部共点端子COM→24V+,外部共线→24V-;如图3:4.1.2 SRCEsource Current 灌电流输入方式●单端共点SRCE输入接线内部共点端子COM→24V-,外部共线→24V+;如图4:4.1.3 SINK/SRCE可切换输入方式S/S端子与COM端不同的是,COM是与内部电源正极或负极固定相连,S/S 端子是非固定相连的,根据需要才与内部电源或外部电源的正极或者负极相连;●单端共点SINK输入接线内部共点端子S/S→24V+,外部共线→24V-;●单端共点SRCE输入接线内部共点端子S/S→24V-,外部共线→24V+;：当有源输入元件霍尔开关、接近开关、光电开关、光幕传感器等数量比较多,消耗功率比较大,PLC内置电源不能满足时,需要配置外置电源;根据需求可以配24VDC,一定功率的开关电源;外置电源原则上不能与内置电源并联,根据COM与外部共线的特点, SINKsink Current 拉电流输入方式时,外置电源与内置电源正极相连接； SRCEsource Current 灌电流输入方式时,外置电源与内置电源负极相连接;：简单判断SINKsink Current 拉电流输入方式,只需要Xn端与负极短路,如果接口指示灯亮就说明是SINK输入方式;共正极的光藕合器,可接NPN型的传感器; SRCEsource Current 灌电流输入方式,将Xn端与正极短路,如果接口指示灯亮就说明是SRCE输入方式;共负极的光藕合器,可接PNP型的传感器;：对于2线式的开关量输入,如果是无源触点,SINK与SRCE按上图的输入元件接法,对于2线式的接近开关,需要判断接近开关的极性,正确接入;我公司部分2线式的LJK系列接近开关也有不分极性即可接入接口的,具体参考附带产品说明书;、超高速双端输入电路主要用于硬件高速计数器HHSC的输入使用,接口电压为5VDC,在应用上为确保高速及高噪音抗性通常采用双线驱动方式Line-Drive;如果工作频率不高与噪音低也可以采用5VDC的单端SINK或者SRCE接法,串联一个限流电阻转换成24VDC的单端SINK或者SRCE接法;4.2.2、5VDC的单端SINK或者SRCE接法;注：24VDC供电的传感器,在输入回路上需要串联限流电阻,R1为10Ω,R2为2KΩ,不串联限流电阻,将烧毁接口回路,限流电阻取值Ω;四：外部输入元件1：无源干接点按钮开关、行程开关、舌簧磁性开关、继电器触点等无源干接点比较简单,接线容易;不存在电源的极性,压降等因素,上图3-6中的输入元件这是此类型;这里不重复介绍;2：有源两线制传感器接近开关、有源舌簧磁性开关有源两线接近开关分直流与交流,此传感器的特点就是两根线,传器输出端导通后,为了保证电路正常工作需要一个保持电压来维持电路工作,通常在的压降,静态泄露电流要小于1mA,这个指标很重要；如果过大,在接近开关没检测信号时,就使PLC的输入端的光电耦合器导通;我公司的LJK系列两线制接近开关静态泄露电流控制在之间适应各类型PLC;直流两线制接近开关分二极管极性保护与桥整流极性保护,前者在接PLC时需要注意极性,后者就不需要注意极性;有源舌簧磁性开关主要用在汽缸上做位置检测,由于需要信号指示,内部有双向二极管回路,因此也不需要注意极性；交流两线制接近开关就不需要注意极性;如图10：、单端共点SINK输入接线内部共点端子COM→24V+,外部共线→24V-;如图11、单端共点SRCE输入接线内部共点端子COM→24V-,外部共线→24V+;如图12:、S/S端子接法参考图5-图6以及图11-图12;3：有源三线传感器电感接近开关、电容接近开关、霍尔接近开关、光电开关等直流有源三制线接近开关与光电开关输出管使用三极管输出,因此传感器分NPN和PNP输出,有的产品是四线制,有双NPN或双PNP,只是状态刚好相反,也有NPN和PNP结合的四线输出;NPN型当传感器有检测信号VT导通,输出端OUT的电流流向负极,输出端OUT 电位接近负极,通常说的高电平翻转成低电平;PNP型当传感器有检测信号VT导通,正极的电流流向输出端OUT,输出端OUT电位接近正极,通常说的低电平翻转成高电平;电路中三极管的发射极上的电阻为短路保护采样电阻2-3Ω不影响输出电流;三极管的集电极的电阻为上拉与下拉电阻,提供输出电位,方便电平接口的电路,另一种输出的三极管集电极开路输出不接上拉与下拉电阻,更多问题可以参考接近开关、光电开关的输出与负载接口问题的文章;简单说当三极管VT导通,相当与一个接点导通,如图13：单端共点SINK输入接线内部共点端子COM→24V+,外部共线→24V-;如图14: 、单端共点SRCE输入接线内部共点端子COM→24V-,外部共线→24V+;如图15:、S/S端子接法参考图5-图6、图11-图12以及图14-图15;五、结束语PLC输入接口电路形式和外接元件传感器输出信号形式的多样性,因此在PLC 输入模块接线前必要了解PLC输入电路形式和传感器输出信号的形式,才能确保PLC输入模块接线正确无误,在实际应用中才能游刃有余,后期的编程工作和系统稳定奠定基础;六、参考文献1：接近开关、手册 TEOPTO 2005年电子版2：FETEK-使用手册3：MITSUBISHI-手册4：SIEMENS-手册光电开关原理的定义：此种产品以光源为介质、应用光电效应,当光源受物体遮蔽或发生反射、辐射和遮光导致受光量变化来检测对象的有无、大小和明暗,而向产生接点和无接点输出信号的开关元件;光电开关包括几种类型,自身不具备光源,利用被测物体发射的光的变化量进行检测的；利用自然光对光电开关的照射,物体遮蔽自然光产生的关变化量；光电开关自身具备光源,发射的光源对被检测物体反射、吸收、和透射光的变化量进行检测;常用的光源为紫外光、可见光、红外光等波段的光源,光源的类型有灯泡、LED、激光管等；输出信号有开关量或模拟量和通讯数据信息等;光电开关的叫法,主要是输出为开关量的开关元件;光电传感器的叫法,涵盖了输出开关量、模拟量、通讯数据等;目前市面光电开关的叫法有分光源、检测形式、用途、结构等命名的;如：利用红外光源的叫红外光电开关、红外线光电开关、红外线光电传感器等;利用自然光的叫光控开关、光电继电器等;利用激光为光源的叫激光光电开关、激光光电传感器等;利用检测形式叫热金属检测器,俗称热检等;利用用途的叫光电距离传感器、安全光幕传感器等;利用结构的叫光幕传感器等;这里就简要举几个例子,还有很多的叫法,在此无法一一介绍;一、原理与分类1：按检测形式的分类1对射式是由一个发射器与一个接收器相对配置的,发射器发射出的光指向接收器,发射器与接收器之间组成一个闭合光路,通过对光路的光被遮断或光衰减来进行检测的一种检测形式;这种检测形式作用距离比较长,但需要一个发射器并需要配电；在某些应用场合比如空间狭小,不合适配电的运用上比较麻烦;如图1a：图1a②发射器与接收器一体化,光传输为直流方式的非调制信号,主要小型缝隙光电开关,如U型、C型的槽型光电开关;如图1b:图1b2这种方式是把发射器与接收器构为一体,发射器发射的光直接照射到被检测物上,根据反射光的变化情况来进行检测的;可以说是近似人的眼睛的一种检测器;与对射式相比作用距离比较短,只需要单线配电即可,属于通用检测器;如图2：图23①这种方式是把发射器与接收器构为一体,光电开关对置反角矩阵射镜,发射器的光被反射镜后反馈回接收器,与角矩阵反射镜多棱镜形成闭合光路,通过对光路的光被遮断或光衰减来进行检测的一种检测形式,这种检测形式作用距离比对射式短,比直接反射式较长;只需要单线配电即可,由于采用反射镜光轴的调整比对射式容易；反射镜由多棱镜角矩阵板或微晶玻璃颗粒反射膜等;如图3a：图3a②°,采用互相垂直的偏振光膜片放在双镜头前,所以使用角矩阵反射器,光路闭合;如果是平面镜或反光率比较的物体如：玻璃瓶等不能改变偏振方向,由它阻挡而产生的反射光不能进入受光器,因此它可以很容易被检测到,从而解决了由它表面反射而它引起的误动作问题;如图3b:图3b4通过对被检测物体辐射出的光进行检测的形式;如用于钢铁行业的对加热的铁辐射出的红外线进行检测的光电开关;如图4：图45这种方式是把发射器与接收器构为一体,发射器与接收器形成一个角度,发射光轴与接收光轴交叉区域灵敏度最佳;如图5：图56这种方式是把发射器与接收器构为一体,发射器与接收器形成一个角度,发射光聚焦点与接收光聚焦交叉区域检测物体,用于精细检测,如标记检测等;如图6：图67这种方式是把发射器与接收器构为一体,发射光通过镀膜的半透明镜片45°折射后通过镜头聚焦发射出去,接收光线通过聚焦镜头入射到接收器,主要用于标志检测;目前主流的颜色传感器、标志传感器大多采用这样方式;如图7：图78光导纤维简称光纤,目前光纤式光电开关的光纤基本是两种,一种塑料光纤,价位比较低,普通检测使用；另一种玻璃光纤,价位比较高,一些检测精度比较高的场合;①：对射式,把光纤套入发射器,把光纤套入接收器,光纤检测头相对安置;如图8a：图8a②：直接反射式,发射器与接收器构为一体,把光纤套入发射器与接收器光纤放大器,光纤头为两根光纤并行,直接检测物体;如图8b：图8b③：同轴反射,发射器与接收器构为一体,把光纤套入发射器与接收器光纤放大器;光纤头为两根光纤并为一根的形式,发射光纤在中间,接受光纤围着其圆周排列;可以直接反射与镜面反射,取决于光纤放大器的光学结构;如图8c：图8c2：1光量法目前大多数光电开关用来检测物体有无的均为光量方式,既光源受物体遮蔽或发生反射、辐射和遮光导致受光量变化来检测对象的有无;2三角测距法光量方式容易受到物体表面的光洁度、粗糙度、颜色所影响,因此在一些要求比较高的场合就需要采用距离法检测;3激光测量法由激光器对被测目标发射一个光信号, 然后接受目标反射回来的光信号,通过测量光信号往返经过的时间, 计算出目标的距离;3：按光源种类的分类光源目前采用的大多是发光二极管LED,根据不同使用目的的区别使用;1白炽灯式可见光用于需要白光的标志检测器,由于寿命与抗震性能,现在使用比较少;2发光二极管LED式可见光、近红外光具有调制容易、寿命长、小型、功耗小、抗震等优点是光电开关理想的光源,可用于各种用途;3荧光式可见光主要用于需要长度的光电系统图像传感器等4紫外光式不可见光通过照射紫外线用于检测发生可见光的物体荧光整理疵点、食品中的异物等;5气体激光式可见光光束比较强,用于探伤系统、条形码系统、及强光衰减大的场合,如蒸汽、烟雾、火焰等场合;6半导体激光式红光、近红外光具有较强的透射率和容易调制的特性,用于如蒸汽、烟雾、火焰等场合钢铁行业与安防; 4：1直流光式使发射器的光线为不变的直流光,包括白炽灯和用直流驱动的发光二极管;这种方式有线路简单、响应速度快的特点,但是抗光干扰比较弱,目前仅在较短的距离检测中使用; 2调制式①、脉冲调制式使发射器发的出光线为具有一定频率的脉冲波,一般称为调制光,采用这种方式除了可以获得峰值很高的光脉冲功率外,还可以对接收器输出采用具有频率选择的交流放大器进行放大,从而减少周围光线和电气噪声的影响,这是目前国内外使用最广的一种方式;②机械旋转调制式对光源用棱镜或转盘孔旋转后,提取脉冲信号,如用于区域检测和热金属辐射的扫描检测等;③、扫描式将多个发射器与接收器组合,通过同步信号逐一扫描,防止相互干扰;如用于光幕传感器;5：1直流式采用直流电压供电的形式,一般大多采用12-24V10-30V的直流电压的供电;2交流式采用交流电压供电,电压范围为90-240V交流电,满足110VAC与220VAC场合的供电3直流交流混合式直流电压与交流电压都可以直接接入同一个供电回路的形式,直流电压范围12-240V,交流电压范围24-240V,此形式适应性比较灵活,不需要考虑配电的问题;6：按输出种类的分类1三极管NPN输出2三极管PNP输出3三极管NPN与PNP混合输出4固态隔离无触点输出5继电器触点输出6可控硅输出7模拟电压8模拟电流9数据信号7：1内藏放大器式即把发光、感光元件和放大电路、信号处理电路、开关驱动电路装配在一个壳体里,接通直流电源就可以获取ON-OFF开关输出,不需要专用放大器,抗噪音能力强,寿命长,电缆线可延长等优点,是主流的一种光电开关;2放大器分离式这是种早期采用比较多的方式,发光、感光元件装在探头内,用屏蔽线与专用放大器光电开关主体连接;主要是探头可以安装在比较狭小的空间对比较小的物体进行检测,但是有抗噪声能力的问题;随着技术的发展,内藏放大器式的光电开关的体积越来越小；这种形式采用相对较少,尤其是光纤传感器的发展;3光纤式这种光电开关是放大器分离式与内藏放大器式结合的产品,通过光纤才传输光信号,光电开关主体上套上光纤线,另一头光纤探头可以对被检测物体进行检测,其优点光纤探头比较小,可以检测比较微小的物体,光纤线传输的只是光信号,所以不用考虑放大器分离式那样需要考虑抗噪声能力的问题;4自控式这种光电开关是具有一定功能性的;把发光、感光元件和放大电路、信号处理电路、开关驱动电路、电源、继电器等都装配在一起,接上交流或直流电源就可以工作;同时还具有其他一些功能如动作信号的延时、光电开关的信号灵敏度调节等;光电开关工作原理红外传感器原理光电开关是通过把光强度的变化转换成电信号的变化来实现控制的;光电开关在一般情况下,有三部分构成,它们分为：发送器、接收器和检测电路;发送器对准目标发射光束,发射的光束一般来源于半导体光源,发光二极管LED、激光二极管及红外发射二极管;光束不间断地发射,或者改变脉冲宽度;接收器有光电二极管、光电三极管、光电池组成;在接收器的前面,装有光学元件如透镜和光圈等;在其后面是检测电路,它能滤出有效信号和应用该信号;此外,光电开关的结构元件中还有发射板和光导纤维;三角反射板是结构牢固的发射装置;它由很小的三角锥体反射材料组成,能够使光束准确地从反射板中返回,具有实用意义;它可以在与光轴0到25的范围改变发射角,使光束几乎是从一根发射线,经过反射后,还是从这根反射线返回;分类和工作方式⑴槽型光电开关把一个光发射器和一个接收器面对面地装在一个槽的两侧的是槽形光电;发光器能发出红外光或可见光,在无阻情况下光接收器能收到光;但当被检测物体从槽中通过时,光被遮挡,光电开关便动作;输出一个开关控制信号,切断或接通负载电流,从而完成一次控制动作;槽形开关的检测距离因为受整体结构的限制一般只有几厘米;⑵对射型光电开关若把发光器和收光器分离开,就可使检测距离加大;由一个发光器和一个收光器组成的光电开关就称为对射分离式光电开关,简称对射式光电开关;它的检测距离可达几米乃至几十米;使用时把发光器和收光器分别装在检测物通过路径的两侧,检测物通过时阻挡光路,收光器就动作输出一个开关控制信号;⑶反光板型光电开关把发光器和收光器装入同一个装置内,在它的前方装一块反光板,利用反射原理完成光电控制作用的称为反光板反射式或反射镜反射式光电开关;正常情况下,发光器发出的光被反光板反射回来被收光器收到；一旦光路被检测物挡住,收光器收不到光时,光电开关就动作,输出一个开关控制信号;⑷扩散反射型光电开关它的检测头里也装有一个发光器和一个收光器,但前方没有反光板;正常情况下发光器发出的光收光器是找不到的;当检测物通过时挡住了光,并把光部分反射回来,收光器就收到光信号,输出一个开关信号一、：1、：与电感式接近开关相比,可以获得很长的检测距离,例如：对射型开关检测距离可达数十米,反射已从几厘米到几米,由于是非接触检测,所以不损伤被测物,也不受其影响;2、检测对象广泛：因为是根据检测对象的反射和透光检测,所以不管是金属、即使是玻璃、橡胶、木材、液体、气体等几乎都可以检测;3、：检测介质本身是高速的,因为几乎不包含机械动作,因而可以获得非常高的检测速度;4、：因为光是直线传播,且波长短,因而分辨率高,适用于微小物体和高精度位置检测;5、：采用了透镜等光学系统,可以比较容易的聚光、扩散和折射,对应不同的检测对象和不同的使用环境,可以适当的选取具有某种检测区域的产品;。
接近开关与PLC相连方法
PLC与接近开关、光电开关的接线问题收藏此信息打印该信息添加：佚名来源：未知摘要：本文主要分析了数字量输入时PLC内部电路常见的几种形式，SINK-拉电流输入，SOURCE-灌电流输入，并结合传感器常见几种输出形式和经常遇到的NPN和PNP输出，以及单端与双端接口,给出了和不同的PLC电路形式连接时的接线方法。
关键词：PLC SINK-拉电流输入NPN输出SOURCE-灌电流输入PNP输出单端双端接口一:引言PLC的数字量输入接口并不复杂，我们都知道PLC为了提高抗干扰能力，输入接口都采用光电耦合器来隔离输入信号与内部处理电路的传输。
因此，输入端的信号只是驱动光电耦合器的内部LED导通，被光电耦合器的光电管接收，即可使外部输入信号可靠传输。
目前PLC数字量输入端口一般分单端共点与双端输入，各厂商的单端共点（Com）的接口有光电耦合器正极共点与负极共点之分，日系PLC通常采用正极共点，欧系PLC习惯采用负极共点；日系PLC供应欧洲市场也按欧洲习惯采用负极共点；为了能灵活使用又发展了单端共点（S/S）可选型，根据需要单端共点可以接负极也可以接正极。
由于这些区别，用户在选配外部传感器时接法上需要一定的区分与了解才能正确使用传感器与PLC为后期的编程工作和系统稳定奠定基础。
二：输入电路的形式1、输入类型的分类PLC的数字量输入端子，按电源分直流与交流，按输入接口分类由单端共点输入与双端输入，单端共点接电源正极为SINK（sink Current拉电流），单端共点接电源负极为SRCE （source Current灌电流）。
2、术语的解释SINK漏型SOURCE源型SINK漏型为电流从输入端流出，那么输入端与电源负极相连即可，说明接口内部的光电耦合器为单端共点为电源正极，可接NPN型传感器。
SOURCE源型为电流从输入端流进，那么输入端与电源正极相连即可，说明接口内部的光电耦合器为单端共点为电源负极，可接PNP型传感器。
两线式接近开关可以直接接到PLC的注意事项
接近开关按接线方式可分为三线式和两线式。
三线式接近开关有两个端子接直流电源的正极和负极，另一个端子是接近开关的输出端。
接近开关未动作时，输出电流近似为0。
接近开关动作时，输出晶体管饱和导通，管压降近似为0，接近开关的输出晶体管相当于一个触点。
两线式接近开关的两根线兼作电源线和信号线，接近开关未动作时，需要一定的电流来维持电路的工作，所以有一定的漏电流。
两线式接近开关只有两根线，接线方便，可以直接接到PLC的输入端（见图1）。
图中的S/S端子是PLC输入电路内部的公共端。
PLC的输入电流小于逻辑0信号的最大电流（FX系列PLC为1.5mA）时，输入为0信号，PLC的输入电流大于逻辑1信号的最小电流（FX系列为3.5mA）时，输入为1信号。
输入信号如果在二者之间，PLC读入的逻辑状态不定。
FX系列连接两线式接近开关允许的最大漏电流为1.5mA。
S7-200直接连接两线式接近开关允许的最大漏电流为1mA。
两线式接近开关的静态漏电流约为0.5~1.5mA，在选型时，应保证接近开关的漏电流小于PLC逻辑0信号的最大电流，并留有一定的裕量。
如果不能满足这一条件，两线式接近开关可能出现误动作。
使用时最好实测两线式接近开关的漏电流的大小。
接近开关与plc连接
1、二线接法是直接串联在电路中，就和普通开关一样（即一个触点），只是这个触点分正负而已。
棕色接 + 24伏 ,蓝色接 0伏 ,黑线是输出信号线.
三线的接近开关有PNP ,NPN 之分. PNP输出高电平(正电压) .NPN输出低电平(0伏)
PNP的 黑线(正电压)对蓝色接(0伏)为输出信号,带负载.
NPN的 黑线(0伏)对棕色(+24伏)为输出信号,带负载.
按极性分，三极管有PNP和NPN两种，而二极管有P型和N型之分。多数国产管用xxx表示，其中每一位都有特定含义：如 3 A X 31，第一位3代表三极管，2代表二极管。第二位代表材料和极性。A代表PNP型锗材料；B代表NPN型锗材料；C为PNP型硅材料；D为NPN型硅材料。第三位表示用途，其中X代表低频小功率管；D代表低频大功率管；G代表高频小功率管；A代表高频大功率管。最后面的数字是产品的序号，序号不同，各种指标略有差异。注意，二极管同三极管第二位意义基本相同，而第三位则含义不同。对于二极管来说，第三位的P代表检波管；W代表稳压管；Z代表整流管。上面举的例子，具体来说就是PNP型锗材料低频小功率管。对于进口的三极管来说，就各有不同，要在实际使用过程中注意积累资料。
常用的进口管有韩国的90xx、80xx系列，欧洲的2Sx系列，在该系列中，第三位含义同国产管的第三位基本相同。
2、三线中分别是棕、蓝和黑三色，听人家说棕是+、蓝是-、黑是信号线，这个我这样理解不知道对不对：
接近开关怎么接线？接近开关接线方法图解
接近开关怎么接线？接近开关接线方法图
解
首先接近开关是一种开关，只不过开关的通断是特定物质接近和远离的动作而打算的。
如一般数控机床上作为限位的接近开关是其金属档块在感应面的接近和远离而掌握其通断。
依据用途不同，感应物可以是金属、非金属或人。
感应开关按引线可分二线和三线式，按极性又可分为PNP和NPN式，按触点通断状态分常开和常闭式。
接近开关引线有棕色线蓝线和黑色线。
DC型棕色接正极，蓝色接负级，黑色是输出。
三线PNP常开型工作时，无感应时（万用表DC档，红笔接棕色线，黑笔接黑色线）黑线电压为电源电压。
有感应时黑线（万用表红笔接正极）电压为0v左右。
（此时对应的plc或其它设备输入端指示灯应有反应）。
当然棕线蓝线间电压为电源电压。
常闭型黑线棕线间电压与常开时相反。
直流NPN常开型（万用表Dc档黑笔接蓝线红笔接黑线），无感应黑线（与蓝线）电压为电源电压，有感应为0v左右。
NPN常闭型黑线电压与常闭型相反。
直流二线接近开关，常开型串连负载后，无感应时二线间电压接近电源电压，有感应时接近0v。
常闭相反。
特殊留意其负载电流的匹配，由于晶体管输出电流有限。
接线图也很简洁的，不同的开关会配不同的说明书。
不同需求和环境
还可以和厂家定制！
如上图举例，第一个，npn型，电源正极接棕色线红线，负极接蓝线。
被掌握设备（一般掌握继电器）一端接正极，一端接黄线黑线即可。
其余类推，很简洁的接法，看图就会了！。
PLC输入输出不同接线方法总结

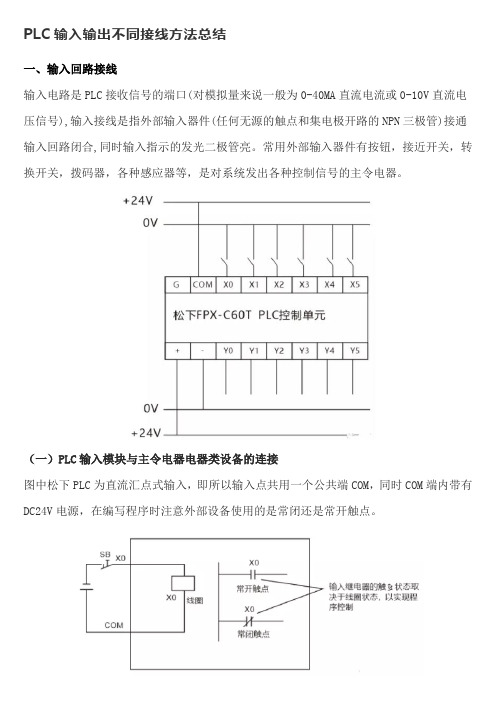

PLC输入输出不同接线方法总结一、输入回路接线输入电路是PLC接收信号的端口(对模拟量来说一般为0-40MA直流电流或0-10V直流电压信号),输入接线是指外部输入器件(任何无源的触点和集电极开路的NPN三极管)接通输入回路闭合,同时输入指示的发光二极管亮。
常用外部输入器件有按钮，接近开关，转换开关，拨码器，各种感应器等，是对系统发出各种控制信号的主令电器。
（一）PLC输入模块与主令电器电器类设备的连接图中松下PLC为直流汇点式输入，即所以输入点共用一个公共端COM，同时COM端内带有DC24V电源，在编写程序时注意外部设备使用的是常闭还是常开触点。
输入端的电气原理图中停止按钮SB0用常闭触点，串在控制线中，用于停机控制。
启动按钮SB1用常开触点。
在设计的两个梯形图完成的控制功能相同，但停机信号X0使用的触点类型不同，那么连接在端点的外部停机按钮触点类型也就不同。
I/O分配SB0-X0，SB1-X1，输出K0-Y0。
当外部使用长闭触点，不操作该按钮，输出Y0正常接通，在PLC控制系统中，外部开关无论是启动还是停止一般都选用常开型。
（二）接近开关与PLC输入模块的连接在PLC控制系统设计中接线的工作比重较小，但它是编程设计的基础。
要保证接线工作正确性，需PLC的输入输出电路有一个清楚的了解。
1.PLC直流输入电路：分有源型（共阳极）输入电路，漏型（共阴极）输入电路。
所以漏型输入电路PLC的COM端是外接直流电源的正极，如西门子S7-400PLC直流输入模块的COM端必须接外部电源的正极。
所以西门子PLC输入信号为低压信号,如果外部信号为高压信号应该通过中间继电器转换。
2.PLC交流输入电路电压一般为AC120V或AC230V，经过电阻的限流和电容的隔离在经过整流变成直流三个环节，所以输入信号延迟时间比直流电路长，但是输入端是高电压，输入信号的可靠信高，一般用于环境恶劣，对响应要求不高的场合。
（三）开关量信号与PLC输入模块的连接对于不同的PLC输入电路应正确选择传感器（NPN或PNP）的输入方式，NPN型传感器动作时，OUT端为0V，（NPN型输出端OUT应和PLC的输入端漏型相连）输出低电平信号。
PLC的NPN型与PNP型接近开关接线方式讲解
PLC 的NPN 型与PNP 型接近开关接线方式讲解
一般PLC 都有硬件手册，手册里面有接近开关具体连接方式介绍，优先参考厂家说明，以下只是常用PLC 的接线方式讲解。
接近开关分为NPN 型与PNP 型，一般都可以接入PLC 的输入点，但需要注意连接方式，PLC 输入电压范围是否对应。
如果PLC 输入的公共端已接电源负极，就选PNP 的，如果plc 输入的公共端端已接电源的正极，就选NPN 的。
部分PLC 的输入公共端固定为正极，那幺只能选择NPN 型，如：三菱FX2N 系列PLC
PNP 与NPN 型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。
但输出信号是截然相反的，即高电平和低电平。
NPN 输出是低电平0，PNP 输出的是高电平1。
PNP 与NPN 型传感器（开关型）分为六类：
1、NPN-NO（常开型）。
接近开关与PLC的接线
接近开关和OMRON的PLC怎么接线:直流二线型：褐色线接PLC输入点，PLC的com点接到电源正极，电源负极接到蓝色线。
NPN型：褐色接电源正，蓝色接电源负，黑色线接到PLC输入点，PLC的com点接到电源正。
NPN是漏型，检测到物体时输出低电平信号。
PNP型：褐色接电源正，蓝色接电源负，黑色线接到PLC输入点，PLC的com点接到电源负。
PNP是源型，检测到物体时输出高电平信号。
接近传感器可以检测哪些物体？:接近传感器的被测物体分为磁性金属（如铁、镍等），非磁性金属（如黄铜、铝等）和非金属（如塑料、玻璃、水等）。
接近传感器按照检测原理分为电感型和电容型。
电感型接近传感器（如E2E）只能检测金属，不能检测非金属。
电容型接近传感器（如E2K）可以检测金属和非金属。
以上两种类型的接近传感器根据被测物体材质的不同，检测距离也不同E2E－□□□和E2E－□□□－N的区别是什么？:－N有新版本的意思，并且在具体的规格、性能上与没有－N的产品有区别。
E2E－X2D1的外径是M12，响应频率800Hz。
E2E－X2D1－N的外径是M8，响应频率是1500Hz。
传感器的长度也不完全一样，除这些外的其余参数相同。
接近传感器有误动作现象，如何解决？:请按照以下步骤排故：①稳定电源给接近传感器单独供电；②响应频率在额定范围内；③物体检测过程中有抖动，导致超出检测区域；④多个探头紧密安装互相干扰；⑤传感器探头周围的检测区域内有其他被测物体；⑥接近传感器的周围有大功率设备，有电气干扰。
接近传感器检测到被测物体后续设备都不动作，为什么？:接近传感器分两种，电感型和静电容型，分别按照以下步骤排故。
电感型：①供电电压要在额定范围内；②被测物体是金属，大小尺寸足以让传感器可以检测到；③被测物体在传感器检测的有效范围内；④传感器是常开还是常闭；⑤和后续设备接线方式正确，信号匹配；⑥接近传感器的开关容量足够驱动后续设备。
电容型：①供电电压要在额定范围内；②被测物体是导体，大小尺寸足以让传感器可以检测到；③被测物体在传感器检测的有效范围内；④传感器是常开还是常闭；⑤和后续设备接线方式正确，信号匹配；⑥接近传感器的开关容量足够驱动后续设备。
如何判断PLC使用接近开关是PNP还是NPN？
如何判断PLC使用接近开关是PNP还是NPN？接近开关在工控、自动化行业用的比较多，作为PLC的输入器件可以实现被检测物体的到位自动检测，以便于实现联动控制。
从核心器件上来讲，接近开关可以分为PNP型和NPN型，这两种形式的接近开关与PLC的接线方式是不同的，判断PLC所接的接近开关是何种类型，可以从接近开关的接线方式以及输出信号上来判断。
下面以常开型接近开关来阐述如何判断其输出形式。
1 通过外接电阻来判断接近开关的核心元器件为三极管，其输出为OC形式，在接入PLC时需要接入电阻。
NPN型的要接上拉电阻，没有信号时，三极管截止，输出高电平；有信号时，三极管导通，输出低电平；PNP型的要接入下拉电阻，没有信号时，三极管截止输出低电平；有信号时，三极管导通，输出高电平。
所以，通过外接上拉电阻的形式即可判断所接接近开关的类型。
如果接的是上拉电阻，则是NPN型；如果接的是下拉电阻，则是PNP型；如下图所示。
2 通过模拟信号和输出信号来判断三极管的作用是到位检测。
如果有障碍物靠近，则信号输出；否则无信号输出。
在自动化流水线和机器人手臂中应用非常多。
以常开型接近开关为例，介绍如何判断接近开关的型号。
用一个检测物件来模拟信号。
检测物件远离常开型接近开关时，记录其输出信号，然后把检测物件靠近接近开关，再记录其输出信号。
检测示意图如下图所示。
信号分析如下：没有障碍物时，接近开关输出高电平；有障碍物时，输出低电平，则是NPN型常开型接近开关；没有障碍物时，接近开关输出低电平；有障碍物时，输出高电平，则是PNP型常开型接近开关；接近开关是常用的到位检测传感器，又称为无触点行程开关，用于实现非接触位置判定，是工业现广为应用的自动化检测传感器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接近开关和OMRON的PLC怎么接线:直流二线型：褐色线接PLC输入点，PLC的com点接到电源正极，电源负极接到蓝色线。
NPN型：褐色接电源正，蓝色接电源负，黑色线接到PLC输入点，PLC的com点接到电源正。
NPN是漏型，检测到物体时输出低电平信号。
PNP型：褐色接电源正，蓝色接电源负，黑色线接到PLC输入点，PLC的com点接到电源负。
PNP是源型，检测到物体时输出高电平信号。
接近传感器可以检测哪些物体？:接近传感器的被测物体分为磁性金属（如铁、镍等），非磁性金属（如黄铜、铝等）和非金属（如塑料、玻璃、水等）。
接近传感器按照检测原理分为电感型和电容型。
电感型接近传感器（如E2E）只能检测金属，不能检测非金属。
电容型接近传感器（如E2K）可以检测金属和非金属。
以上两种类型的接近传感器根据被测物体材质的不同，检测距离也不同E2E－□□□和E2E－□□□－N的区别是什么？:－N有新版本的意思，并且在具体的规格、性能上与没有－N的产品有区别。
E2E－X2D1的外径是M12，响应频率800Hz。
E2E－X2D1－N的外径是M8，响应频率是1500Hz。
传感器的长度也不完全一样，除这些外的其余参数相同。
接近传感器有误动作现象，如何解决？:请按照以下步骤排故：①稳定电源给接近传感器单独供电；②响应频率在额定范围内；③物体检测过程中有抖动，导致超出检测区域；④多个探头紧密安装互相干扰；⑤传感器探头周围的检测区域内有其他被测物体；⑥接近传感器的周围有大功率设备，有电气干扰。
接近传感器检测到被测物体后续设备都不动作，为什么？:接近传感器分两种，电感型和静电容型，分别按照以下步骤排故。
电感型：①供电电压要在额定范围内；②被测物体是金属，大小尺寸足以让传感器可以检测到；③被测物体在传感器检测的有效范围内；④传感器是常开还是常闭；⑤和后续设备接线方式正确，信号匹配；⑥接近传感器的开关容量足够驱动后续设备。
电容型：①供电电压要在额定范围内；②被测物体是导体，大小尺寸足以让传感器可以检测到；③被测物体在传感器检测的有效范围内；④传感器是常开还是常闭；⑤和后续设备接线方式正确，信号匹配；⑥接近传感器的开关容量足够驱动后续设备。
通过以下步骤判别接近传感器工作是否正常：①检测到物体后动作灯是否亮；②两线型的更换负载；③直流三线型的不接负载，用万用表量输出端和电源正极（NPN）或者输出端和电源负极（PNP），有无检测物体的时候是否有电压变化。
E2E-X2E1与E2EM-X4C1之间的区别是什么？:E2E-X2E1，检测距离是2mm，动作频率是1.5kHz。
E2EM-X4C1同样外形尺寸检测距离比E2E长，检测距离是4mm，动作频率是0.5kHz。
E2E-X10D1-N和E2E-X10Y1之间的区别是什么？:E2E-X10D1-N是直流二线式，电压范围：DC12~24V。
E2E-X10Y1是交流二线式，电压范围：AC24~240V。
E2E-X7D1-N和E2E-X7D1-R之间的区别是什么？:E2E-X7D1-N是标准导线，导线曲折角度小。
E2E-X7D1-R是耐曲折导线，导线曲折角度大。
E2E-X10MY1和E2E2-X10MY1之间的区别是什么?:E2E是标准型，螺纹长度是43mm。
E2E2是螺纹长距离型，螺纹长度是65mm。
E2E系列的传感器，检测距离和设定距离之间的区别是什么？:检测距离是检测物表面到传感器探头表面的距离。
设定距离是检测物表面到传感器探头表面可以稳定检测的距离。
大约是检测距离的70％～80％。
E2E-X3D1S的导线式和E2E-X3D1S-M1的接插件式之间的区别是什么？:导线式是产品本身就带了2M的导线，可直接接线，价格便宜。
缺点就是传感器损坏或导线损坏，需要更换全部；接插件式需要配相对应的接插件导线进行接线，但是价格贵。
接插件式的好处是传感器损坏或导线损坏，可以单独更换传感器或接插件。
接近传感器的直流二线式和直流三线式之间的区别是什么？:直流二线式，输出NPN或PNP都可以接，但是有残电压。
直流三线式，输出分NPN或PNP，但是无残电压。
接近传感器非屏蔽型和屏蔽型的区别是什么？:屏蔽型：检测线圈的侧面用金属覆盖，磁通集中在传感器的前部作。
非屏蔽型：检测线圈的侧面未被金属覆盖，磁通广泛发生在传感器的前部。
屏蔽型相对于非屏蔽型检测距离短，不易受周围金属（磁性体）影响。
E2E-X3D1S的自我诊断输出功能定义是什么？:a可检测传感器本体线圈是否断线。
b在临界检测距离的一段范围内会有输出，譬如检测距离为3mm的产品，在3mm左右一段很小的范围内，也就是不稳定检测区域，自我诊断输出会有输出，告知现在检测的距离是不稳定的。
E2E-X7D1-U型号后的-U指什么？:E2E-□□□-U系列传感器的电缆是PUR材料的，耐油寿命是普通PVC材料电缆的三倍。
直流2线式E2E-X3D1-M1J-T的无极性的含义是什么？:接直流电源时不需要区分正负极，可以任意接线。
E2E的动作状态NO/NC是什么意思？:NO是常开，没有检测到物体时接点断开，检测到物体时接点闭合。
NC是常闭，没有检测到物体时接点闭合，检测到物体时接点断开。
E2E接近传感器的工作原理是什么？-:①接近传感器里有个高频率发送机，会使线圈发出高频磁场。
②被测对象接近高频磁场会使检测对象表面产生涡电流，而涡电流又会引发方向相反的磁场。
③发送机受到涡电流引起的发磁场影响抵消而停止震动。
④通过震动的有无使控制输出ON/OFF。
接近传感器选型要素有哪些？:①检测类型：放大器内藏型、放大器分离型②外形：圆形、方形、凹槽型③检测距离：以mm为单位④检测物体：铁、钢、铜、铝、塑料、水、纸等⑤工作电源：直流、交流、交直流通用⑥输出形态：常开（NO）、常闭（NC）⑦输出方式：两线式、三线式（NPN、PNP）⑧屏蔽、非屏蔽⑨导线引出型、接插件式、接插件中继式⑩应答频率：一秒钟能检测几个物体（详见产品样本性能表中说明）其他：工作环境、开关容量、外壳材质、附件接近开关的寿命是多少?:只要在规定的环境和温度情况下使用，不受外力影响，不损坏硬件，可以一直使用，没有寿命这个参数。
E2E－***和E2E－***－N的区别是否-N表示新版本的意思？:－N并不只是代表新的意思，具体型号中对于规格也有区别。
比如：E2E－X2D1的外径是M12，响应频率800Hz。
E2E－X2D1－N的外径是M8，响应频率是1500Hz。
探头的长度也不完全一样，其余参数相同。
用接近传感器物体检测时，铁和铝的灵敏度一样吗？:检测时，铁和铝块的灵敏度是不一样的。
但是，铁和铝箔的灵敏度是很接近的,几乎一样。
接近传感器的被测物体分为磁性金属（如铁、镍），非磁性金属（如黄铜、铝）和非金属。
按照检测原理分为电磁型和电容型，电磁型接近传感器只能检测金属，不能检测非金属，电容型接近传感器可以检测金属和非金属。
对于检测铝块，可以用专用非磁性金属接近传感器E2EY系列。
对于检测铝箔，可以用一般磁性金属接近传感器。
通用接近开关E2E系列中部分型号最后有-R，表示什么意思？:E2E系列中部分型号最后有-R表示备有耐曲折导线型。
由于翻译的关系，有些资料上会解释为“自动（遥控）导线型”，其实与耐曲折导线型是同一个意思。
E2E2-X3D1可否用E2E-X3D1-N的替代？:E2E2-X3D1和E2E-X3D1-N的技术参数是一样的：检测距离最大3mm，开孔尺寸M12，直流两线式，NO输出方式。
但是E2E2-X3D1的螺纹长度是60mm的，而E2E-X3D1-N的螺纹长度是38mm的。
如果客户实际安装可以用螺纹长38mm的接近开关，那么E2E2-X3D1可以用E2E-X3D1-N的替代。
传送连接器F92A可以接几个传感器？:与所接的传感器没有关系，只要传送连接器的开关接通，它就发送信号，当它在转动或者在移动的时候，传感器检测到它的信号就有信号输出。
需要静电电容型的接近开关，检测距离在20mm左右，直流供电，开孔尺寸M40，动作模式NO？:没有完全符合客户需要的接近开关，但是E2K-C25ME1的接近开关比较相近，该接近开关检测距离最大3～25mm，开孔尺寸φ34，直流三线式供电电压DC10～40V，动作模式NO，输出NPN。
欧姆龙的接近开关能不能计算电动机的转速？:一般情况下测电机转速需要用旋转编码器，但是在一些速度不高的情况下，显得浪费，欧姆龙的接近开关可以用来测电机的转速，接近开关的响应频率可以达到1KHZ。
抗磁性的接近开关用于自动焊接设备上，OMRON有没有这种抗磁性的接近开关？:如果是用于检测金属的物体，一般用电磁型的接近开关，就不谈抗磁性的问题。
如用电容型的接近开关，那么非金属和金属的物体都能检测。
静电电容接近开关，如E2K，E2KQ。
接近传感器，PNP输出，检测距离5mm左右，DC24V电源电压，NO输出状态，形状为M12:可选E2C-AM4A放大器单元＋E2C-X2A传感器部E2E-X5ME1的接近开关的防护等级是多少？。
