空气流量计
空气流量计工作原理
空气流量计工作原理
空气流量计是一种用于测量气体流量的仪器，它在工业生产、环境监测、能源
管理等领域有着广泛的应用。
它的工作原理主要基于流体力学和热力学的基本原理，下面我们来详细介绍一下空气流量计的工作原理。
首先，空气流量计的工作原理涉及到热传感器。
当气体流经热传感器时，气体
会带走热量，导致传感器的温度下降。
通过测量传感器的温度变化，就可以确定气体的流量。
这种基于热传感器的测量原理被广泛应用于热敏电阻式流量计和热敏电阻式热风流量计等类型的空气流量计中。
其次，空气流量计的工作原理还涉及到压力传感器。
当气体流经压力传感器时，气体的流速会影响到传感器的压力变化。
通过测量压力传感器的输出信号，就可以确定气体的流速和流量。
这种基于压力传感器的测量原理被广泛应用于差压式流量计和静压式流量计等类型的空气流量计中。
另外，空气流量计的工作原理还涉及到超声波传感器。
超声波传感器可以通过
发送和接收超声波来测量气体的流速和流量。
当气体流经超声波传感器时，超声波的传播速度会受到气体流速的影响。
通过测量超声波的传播时间和频率变化，就可以确定气体的流速和流量。
这种基于超声波传感器的测量原理被广泛应用于超声波流量计和多通道超声波流量计等类型的空气流量计中。
综上所述，空气流量计的工作原理主要包括热传感器测量、压力传感器测量和
超声波传感器测量。
通过这些测量原理，空气流量计可以准确、快速地测量气体的流速和流量，为工业生产和环境监测提供了重要的技术支持。
希望通过本文的介绍，能让大家对空气流量计的工作原理有一个更加深入的了解。
空气流量计传感器工作原理
空气流量计传感器工作原理
空气流量计传感器是汽车发动机的关键部件，其主要作用是测量空气流量，其性能好坏直接影响发动机的工作性能和使用寿命。
目前使用最多的是风包式空气流量计。
风包式空气流量计工作原理：
1.进气系统：由进气道、进气管、中冷器、节气门等组成。
进气道又称主气道，它的作用是引导气流进入燃烧室，并使其在燃烧室内充分燃烧，同时也使进入的空气与进入的混合气混合均匀。
当汽车处于怠速时，发动机曲轴箱中的温度较低，进入气缸的混合气在未充分燃烧时就被排出燃烧室。
而这时发动机曲轴箱中的温度较高，由于膨胀作用会导致进气歧管内温度上升，从而使进入气缸内的混合气温度升高。
这样就使空气和混合气之间形成了一种压力差，根据这个压力差就可以计算出混合气在燃烧室中燃烧所需要的空气量。
2.增压系统：由增压器、节气门、中冷器等组成。
增压器的作用是提高进入气缸内的空气压力和速度，同时也将发动机曲轴箱中多余的空气排除到燃烧室内；节气门是控制发动机进气量，并调节发动机输出功率的重要部件。
—— 1 —1 —。
空气流量计安装位置及作用
空气流量计通常用于测量空气或气体的流量，其安装位置和作用会根据具体的使用场景和需求而有所不同。
以下是一般情况下空气流量计的安装位置及作用的介绍：
1. 安装位置：
-空气流量计通常被安装在管道或通风系统中，以便测量空气流动的速度或体积。
-对于一些工业设备或系统，空气流量计可能会被安装在加工设备、风机出口或空调系统的进出口等位置。
2. 作用：
-测量空气流量：空气流量计可以准确地测量空气或气体通过管道或系统的流量，帮助监控和调节系统的运行状态。
-控制系统运行：在一些工业生产过程或通风空调系统中，空气流量计可以用来控制系统的运行，确保空气流量处于合适的范围内。
-节能环保：通过监测和调节空气流量，空气流量计可以帮助优化系统运行，达到节能和环保的效果。
总的来说，空气流量计的安装位置和作用主要是为了实现对空气流动情况的监测、控制和优化，从而确保系统正常运行并达到预期的使用效果。
在具体的应用场景中，需要根据实际情况进行合理的安装和使用。
空气流量计的原理与构造
空气流量计的原理与构造空气流量计是测量空气或气体流量的装置。
根据测量原理不同,可分为以下几种类型:1. 悬浮式流量计它通过测量气流携带细小球体上升的高度来计算气流速度。
管道内放置多个密度已知的浮球,当气体流经管道时,浮球会被气流提升起来,浮球浮起的高度与气流速度成正比。
同一气流条件下,密度越大的浮球升力越大,浮起越高。
通过检测每个浮球浮起的高度,可以分析气体的流速。
2.旋风式流量计它利用空气流经转子叶片时产生的叶片旋转速度来测量气流量。
转子轴连接有翼轮,气流经过翼轮使其旋转,翼轮的转速和气流速度成正比。
转子转速由电磁式传感器检测,并通过机械传动装置显示气流量。
3.滚筒式流量计它使用旋转滚筒在气流中转动的速度来测量气体流量。
滚筒的一端连接螺旋叶片,当气体流过螺旋叶片时会带动滚筒旋转。
滚筒的转速与气体的流量成正比。
一般利用光电传感器检测滚筒的转速。
4.热线式流量计它利用气流冷却热线的程度来检测气体流速。
在气体管道中垂直张紧一根电热丝,当气体流过时吸收热线的热量,使电热丝的电阻发生变化,从而测量气体的流速。
热线流量计反应灵敏,可测量范围广。
5.超声波流量计它利用声波在气流中上下游传播时间差来测量气体流量。
上下游传播时间差与气流速度成正比。
一般在管道内安装两组超声波传感器,发射接收超声波信号,通过信号在气流中传播时间差计算气体流速。
以上是几种空气流量计的常见类型、测量原理和基本构造,根据不同的使用环境、精度要求选择合适的流量计,能获得准确的气体流量测量数据。
这对于工业过程控制、通风评估以及科学实验都是非常重要的。

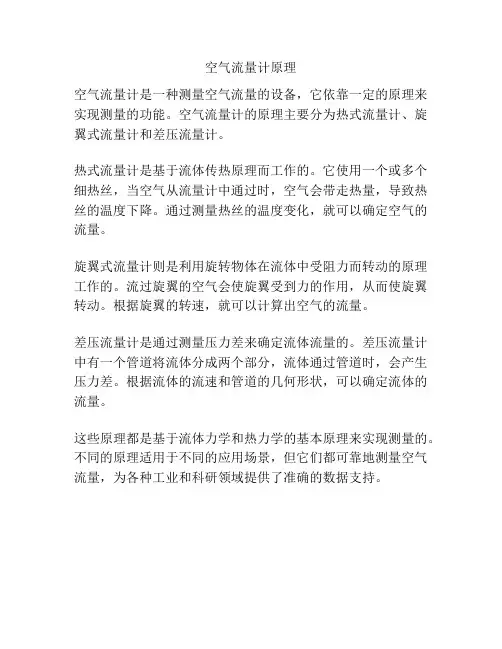

空气流量计原理
空气流量计原理
空气流量计是一种测量空气流量的设备，它依靠一定的原理来实现测量的功能。
空气流量计的原理主要分为热式流量计、旋翼式流量计和差压流量计。
热式流量计是基于流体传热原理而工作的。
它使用一个或多个细热丝，当空气从流量计中通过时，空气会带走热量，导致热丝的温度下降。
通过测量热丝的温度变化，就可以确定空气的流量。
旋翼式流量计则是利用旋转物体在流体中受阻力而转动的原理工作的。
流过旋翼的空气会使旋翼受到力的作用，从而使旋翼转动。
根据旋翼的转速，就可以计算出空气的流量。
差压流量计是通过测量压力差来确定流体流量的。
差压流量计中有一个管道将流体分成两个部分，流体通过管道时，会产生压力差。
根据流体的流速和管道的几何形状，可以确定流体的流量。
这些原理都是基于流体力学和热力学的基本原理来实现测量的。
不同的原理适用于不同的应用场景，但它们都可靠地测量空气流量，为各种工业和科研领域提供了准确的数据支持。
空气流量计故障案例
空气流量计故障案例
空气流量计是工业生产中常用的一种仪器，用于测量空气流量，是保证生产过
程正常运行的重要设备。
然而，在实际使用中，空气流量计也会出现各种故障，影响生产效率和质量。
下面我们就来介绍一些空气流量计故障的案例以及解决方法。
故障案例一，显示数值不稳定。
有些用户反映，在使用空气流量计时，显示的数值会不稳定，时而上升时而下降，无法准确反映实际的空气流量。
经过检查发现，这种情况可能是由于空气流量计传感器受到了外部干扰，导致信号不稳定。
解决方法是对空气流量计传感器进行重新校准，或者在安装位置周围增加屏蔽措施，减少外部干扰。
故障案例二，流量计读数为零。
有些用户在使用空气流量计时，发现读数一直停留在零，无法正常反映实际的
空气流量情况。
经过检查发现，这种情况可能是由于管道堵塞或者传感器损坏导致的。
解决方法是先检查管道是否存在堵塞情况，清除堵塞物；如果管道畅通，那么就需要更换或修复传感器。
故障案例三，漏气。
有些用户在使用空气流量计时，发现管道周围有漏气现象，导致测量的空气流
量不准确。
经过检查发现，这种情况可能是由于管道连接处密封不严或者管道本身存在裂缝导致的。
解决方法是对管道连接处进行重新密封，或者更换有裂缝的管道。
综上所述，空气流量计在使用过程中可能会出现各种故障，但是只要我们能够
及时发现问题、准确判断原因，并采取有效的解决措施，就能够很好地解决这些故障，保证空气流量计的正常运行。
希望以上案例和解决方法能够对大家在实际使用中有所帮助。
空气流量计工作原理介绍
空气流量计工作原理介绍嘿，朋友们！今天咱来聊聊空气流量计这个神奇的小玩意儿的工作原理。
你说这空气流量计像不像汽车的“鼻子”呀？它呀，专门负责嗅探进入发动机的空气量呢！就好像咱人呼吸的时候，要知道吸进去了多少空气一样。
空气流量计一般安装在进气道上，它可机灵着呢！当空气呼呼地往里跑的时候，它就能准确地感知到空气的流动情况。
它是咋做到的呢？其实啊，不同类型的空气流量计有不同的办法。
比如说热线式空气流量计吧，里面有一根细细的热线，就像咱家里的电热线一样。
空气流过的时候，会带走热线的热量，这时候空气流量计就能根据热量的变化算出空气的流量啦！你说神奇不神奇？这就好比你站在风口，风越大，你感觉越冷，空气流量计也能通过类似的方式察觉到空气的多少呢！还有一种叫热膜式空气流量计，原理也差不多。
它就像一个特别敏感的“空气探测小精灵”，能精确地捕捉到空气的一举一动。
那空气流量计为啥这么重要呢？这你就不懂了吧！发动机就像汽车的“心脏”，而空气可是让“心脏”跳动的关键呀！如果空气流量计出了问题，就好像人呼吸不顺畅一样，发动机能好好工作吗？肯定不能呀！那汽车不就跑不起来或者跑不好啦！你想想，如果空气流量计给的信息不准确，发动机该多郁闷呀！它以为有很多空气，结果没那么多，那不就像人吃饭的时候以为有很多菜，结果只有一点点，那不就饿着了嘛！所以呀，空气流量计可得好好工作，不能出岔子。
咱再打个比方，空气流量计就像是一个优秀的“记数员”，每一股空气它都认真地记录下来，然后准确地告诉发动机。
要是这个“记数员”不靠谱，那发动机可就被坑惨啦！在我们日常开车的时候，也要注意保护好这个小家伙哦！别让它被灰尘啊、杂质啊给弄脏了，不然它就不能好好工作啦！就像咱的鼻子要是被堵住了，那多难受呀！总之呢，空气流量计虽然不大，但它的作用可大着呢！它就像一个默默工作的小英雄，为我们的汽车正常行驶立下了汗马功劳。
咱可得好好珍惜它，让它好好地为我们服务呀！可别小瞧了它哟！这就是空气流量计工作原理的简单介绍啦，是不是很有意思呀！。
空气流量计的分类
空气流量计是一种用于测量空气流量的仪器。
根据不同的工作原理和应用领域，可以将空气流量计分为以下几类：
管道流量计：管道流量计广泛应用于工业和商业领域，用于测量管道中的气体流量。
常见的管道流量计包括差压流量计、涡街流量计、热式流量计、超声波流量计等。
空气质量流量计：空气质量流量计用于测量空气中的质量流量，通常适用于空气处理和环境监测领域。
常见的空气质量流量计包括热膜质量流量计和热式质量流量计等。
气体体积流量计：气体体积流量计用于测量气体的体积流量，常用于燃气计量和气体传输领域。
常见的气体体积流量计包括涡轮流量计、液体封闭膜流量计、旋转翅片流量计等。
平均速度流量计：平均速度流量计用于测量气体通过某个截面的平均速度，通常用于空气动力学和流体力学研究。
常见的平均速度流量计包括皮托管、热线式风速计等。
气体质量流量计：气体质量流量计用于直接测量气体的质量流量，通常适用于工业过程控制和气体计量领域。
常见的气体质量流量计包括热式质量流量计和质量流量控制器等。
这些分类仅涵盖了一部分常见的空气流量计类型，实际上还有其他特定领域和应用的流量计。
根据具体的应用需求和流量测量要求，选择适合的空气流量计非常重要。
热式空气流量计的检测内容
热式空气流量计的检测内容一、热式空气流量计检测内容1. 外观检查看看流量计的外壳有没有损坏呀。
就像我们看一个小盒子有没有破了或者裂了一样。
如果外壳有破损，那里面的零件可能就会受到影响，说不定就不能正常工作啦。
检查连接线是否完好。
这就好比我们检查小玩具的电线有没有断一样。
连接线要是断了或者接触不好，信号就传不过去，流量计也就不能准确测量啦。
2. 电路检测测量电源线路。
用万用表来测一测电压是不是正常。
如果电压不正常，那流量计可能就没办法正常工作。
比如说，正常应该是5伏的电压，结果测出来只有3伏，那肯定是哪里出问题了。
检查信号电路。
看看信号传输是不是稳定。
就像我们打电话，如果信号不好，听不清对方说什么。
这里信号不好，流量计传给其他设备的数据就可能是错的。
3. 流量检测准确性可以用标准的流量发生器来检测。
把标准的流量值设定好，然后看流量计显示的值是不是差不多。
要是相差很大，那就说明流量计的测量不准确啦。
对比不同流量下的测量值。
比如从低流量慢慢增加到高流量，看看测量值的变化是不是合理。
如果低流量的时候测出来的值特别大，或者高流量的时候测出来的值特别小，那肯定是有问题的。
4. 温度影响检测在不同的温度环境下检测流量计。
因为热式空气流量计的工作可能会受到温度的影响。
比如说，在很冷的环境下和很热的环境下，它的测量值会不会有很大的偏差呢？如果偏差很大，可能就需要对它进行调整或者修正啦。
检测温度补偿功能。
有些流量计有温度补偿功能，就是为了减少温度对测量的影响。
我们要看看这个功能是不是正常工作。
如果有这个功能，但是在温度变化的时候测量值还是偏差很大，那这个温度补偿功能可能就有问题了。
5. 响应时间检测快速改变流量，然后看流量计的反应速度。
就像我们突然加快或者减慢跑步速度，看秒表的反应一样。
如果流量计的响应时间太长，那在一些需要快速测量流量变化的情况下就不好用了。
检测从流量变化到稳定测量值之间的时间。
这个时间应该在合理的范围内。
空气流量计测量方法
空气流量计测量方法空气流量计是一种用于测量气体流量的仪器。
在工业生产和实验室研究中，准确测量气体流量对于过程控制和数据分析至关重要。
下面将介绍几种常见的空气流量计测量方法。
1. 体积法测量法：这是最常见的一种测量空气流量的方法。
其原理是通过测量气体通过一个确定容积的管道或装置所用的时间来计算流量。
常见的体积法测量器有漂管流量计、微孔流量计和质量流量计。
漂管流量计是一种基于著名伯努利方程的测量方法。
它是通过将气体压缩成一个直径更小的尺寸，并通过一个狭窄的管道或窗口引导气体流动来进行测量的。
漂管会随着气体流动的速度和压力的变化而改变位置，通过读取漂管的位置或压降来计算气体流量。
微孔流量计是利用细微孔的气体流通量与压差成正比的原理进行测量的。
通过测量过孔气体的流速和压差，并应用流量计算公式，可以快速准确地确定气体流量。
质量流量计则是通过在气体流动前后测量气体的质量来计算气体流量的方法。
它通常使用热敏电阻或热电偶来测量气体流动前后的温度差异，通过测量温度变化和气体热容来计算气体质量，并以此计算气体流量。
2. 激励法测量法：这是一种利用电磁感应原理进行测量的方法。
它通过在管道中安装电极或传感器来产生感应电场或磁场，并测量气体流动时产生的涡旋或涡流的信号，以确定气体流量。
激励法测量常用的方法有涡街流量计、旋翼式流量计和热式流量计。
涡街流量计利用气体流动时产生的涡旋或涡流对传感器感应电场或磁场的干扰来测量气体流量。
通过测量感应电场或磁场的变化，并应用相应的计算公式，可以准确地计算气体流量。
旋翼式流量计是通过在管道中安装一个旋转的叶轮，通过测量旋转叶轮的转速和叶轮直径来计算气体流量的。
旋转叶轮的转速与气体流速成正比，通过测量旋转叶轮的转速和叶轮直径，并应用流量计算公式，可以得出气体流量。
热式流量计则是利用气体流过传感器时带走热量来测量气体流量的。
传感器被加热至高于气体温度，当气体流过传感器时，热量会被带走，从而导致传感器温度的变化。
空气流量计结构
空气流量计结构空气流量计是一种用于测量引擎进气量的设备，它可以帮助车辆制造商确保其引擎能够正常运行，并且满足排放标准。
空气流量计结构的设计在很大程度上决定了它的性能和精度。
本文将介绍空气流量计的结构和工作原理。
一、空气流量计的作用在汽车引擎中，空气流量计的主要作用是测量引擎进气量，以确保其正常运行。
空气流量计还可以帮助车辆制造商满足排放标准。
如果进气量不足，引擎可能会出现不正常的燃烧，导致排放物超标。
如果进气量过多，则燃油经济性会降低，同时也可能导致排放物超标。
二、空气流量计的结构空气流量计通常由以下几部分组成：进气管、热膜元件、热敏电阻、电路板和外壳。
下面我们分别介绍这些部分的功能和结构。
1. 进气管进气管是空气流量计的主要结构部分，它的作用是将空气引入流量计中。
进气管的形状和大小会影响空气流量计的灵敏度和精度。
2. 热膜元件热膜元件是空气流量计的核心部件，它的作用是测量空气流量。
热膜元件通常由薄膜电阻和热敏电阻组成。
当空气流过热膜元件时，热膜元件的温度会因为空气的冷却而下降。
电路板会测量热膜元件的电阻变化，从而确定空气流量。
3. 热敏电阻热敏电阻是热膜元件的一个关键组成部分。
它的电阻值会随着温度的变化而变化。
当空气流过热敏电阻时，它会因为空气的冷却而降温。
电路板会根据热敏电阻的电阻值变化来计算空气流量。
4. 电路板电路板是空气流量计的另一个核心部件，它的作用是测量热膜元件和热敏电阻的电阻值，并将其转换为空气流量。
电路板还可以将测量结果发送给车辆控制模块，以便调整引擎的进气量。
5. 外壳外壳是空气流量计的保护壳，它可以保护内部元件不受外界环境的影响。
外壳通常由塑料或金属制成。
三、空气流量计的工作原理空气流量计的工作原理基于热传导定律。
当空气流过热膜元件时，热量会从热膜元件传到空气中，从而导致热膜元件的温度下降。
热敏电阻的电阻值会随着温度的变化而变化，电路板会根据热敏电阻的电阻值变化来计算空气流量。
空气流量计失效机理
空气流量计失效机理
空气流量计失效的机理主要分为以下几种：
1. 空气流量计损坏：空气流量计内部的传感器、电路和元件等损坏，导致无法正常测量空气流量。
可能是由于长时间使用、磨损、老化等原因造成的。
2. 系统故障：空气流量计连接的管道或其他系统元件出现问题，如堵塞、漏气等，导致无法准确测量空气流量。
3. 电路故障：空气流量计的电路部分出现故障，可能是由于电路元件损坏、接触不良、短路等引起的。
这会导致空气流量计无法正常工作或测量结果不准确。
4. 传感器故障：空气流量计内部的传感器受到干扰、损坏或老化，无法准确感应空气流动，并转化为电信号。
这会导致测量结果出现误差或无法工作。
5. 异常工况：在某些特殊的工作条件下，例如极高温、极低温、高湿度、腐蚀性气体等环境，空气流量计可能会失效或出现测量偏差。
总的来说，空气流量计失效的机理可以归结为传感器、电路和系统等方面的问题。
修复方法通常涉及更换损坏的部件、维护和维修电路、清理管道或其他系统元件等。
空气流量计标准
空气流量计标准
空气流量计是用于测量空气流量的一种仪器，它广泛应用于工业生产、环境监测、医疗设备等领域。
在使用空气流量计时，需要依据一定的标准进行校准和检测，以保证其测量结果的准确性和可靠性。
空气流量计标准主要包括以下几个方面：
1. 测量范围：空气流量计应该在一定的测量范围内具有较高的准确性和可重复性。
不同型号的空气流量计的测量范围不同，需要根据具体的使用要求进行选择。
2. 精度等级：空气流量计的精度等级是指其测量结果与实际值之间的偏差程度。
通常情况下，空气流量计的精度等级为1级或2级，其中1级的精度更高。
3. 稳定性：空气流量计应该具有较好的稳定性，即在长时间使用过程中，其测量结果应该保持一致。
如果空气流量计的稳定性较差，可能会导致测量结果不准确。
4. 线性度：空气流量计的线性度是指其输出信号与输入信号之间的线性关系。
如果空气流量计的线性度较差，可能会导致测量结果存在偏差。
5. 温度影响：空气流量计的测量结果会受到温度的影响，因此需要在使用时进行温度补偿，以保证测量结果的准确性。
6. 压力影响：空气流量计的测量结果也会受到压力的影响，因此需要在使用时进行压力补偿，以保证测量结果的准确性。
7. 湿度影响：空气流量计的测量结果还会受到湿度的影响，因此需要在使用时进行湿度补偿，以保证测量结果的准确性。
以上就是空气流量计标准的主要内容。
在使用空气流量计时，需要根据具体的使用要求和环境条件进行选择和校准，以保证其测量结果的准确性和可靠性。
同时，在使用过程中还需要注意保养和维护，以延长其使用寿命。
空气流量计的检测步骤
空气流量计的检测步骤
空气流量计的检测步骤：
①空气流量计作为汽车发动机管理系统中的关键部件其准确性直接影响到燃油喷射量及排放控制因此定期检测维护十分重要；
②在开始检测前需确保车辆处于冷车状态断开电瓶负极以避免意外启动造成伤害并关闭所有用电设备减少干扰；
③使用诊断仪连接OBD-II接口读取发动机电脑中储存的故障代码如果有相关代码提示需先排除故障再进行后续检查；
④手动检查空气流量计外观是否有损伤插头是否松动导线有无破损等情况必要时清洁传感器表面灰尘异物；
⑤拆下空气流量计注意标记安装位置及方向避免装反随后将其放置在干净平稳的台面上准备测试；
⑥采用万用表测量空气流量计供电电压及信号线电阻值正常情况下供电电压应为蓄电池电压信号线电阻符合厂家规定；
⑦使用吹风机或压缩空气模拟不同流速条件下观察诊断仪上显示的数据变化是否平滑连续并与实际操作相符；
⑧对于热线式热膜式空气流量计还需检测加热电路工作状态确保加热元件能够正常升温维持恒定温度；
⑨完成上述静态检测后重新安装空气流量计启动发动机怠速运转观察诊断仪上显示的瞬时空气流量值是否稳定；
⑩在发动机加速减速过程中持续监测空气流量变化趋势判断传感器响应速度及精度能否满足控制要求；
⑪如果发现测试结果异常如信号波动大数值偏差超出允许范围等需进一步排查线路连接ECU编程等方面问题；
⑫总结检测过程需认真记录各项数据并与标准值对比分析找出故障根源采取针对性措施确保空气流量计正常工作。
空气流量计实训报告
一、引言空气流量计是汽车发动机管理系统中的重要传感器之一，它能够精确地测量发动机吸入空气的流量，为发动机的电子控制单元（ECU）提供关键数据，以便进行精确的燃油喷射控制，从而优化发动机的性能和排放。
本次实训旨在通过实际操作，深入了解空气流量计的工作原理、检测方法和故障诊断。
二、实训目的1. 理解空气流量计的工作原理和结构；2. 掌握空气流量计的检测方法和步骤；3. 学会分析空气流量计的常见故障及其原因；4. 提高动手实践能力和故障诊断能力。
三、实训内容1. 空气流量计的工作原理空气流量计根据其工作原理主要分为热线式、热丝式和热膜式三种。
本次实训以热线式空气流量计为例进行讲解。
热线式空气流量计利用加热丝的电阻随温度变化的特性，当空气流过加热丝时，加热丝的温度会下降，电阻值随之变化。
通过测量加热丝的电阻值变化，可以计算出空气流量。
2. 空气流量计的结构热线式空气流量计主要由加热丝、感应线圈、传感器壳体、电路板等组成。
加热丝位于传感器壳体内部，感应线圈位于加热丝周围。
3. 空气流量计的检测方法（1）供电电压检测：将点火开关扭置ON位置，测量空气流量计线束连接器的端子B的电压，应为9～14V。
（2）内部搭铁检测：拔下传感器插头，测量插头上3与搭铁间的电阻，应为无穷大；测量插头上4与搭铁间的电压，应为5V左右。
（3）VG信号检测：取下传感器插头，提供电源并搭铁，用吹风机模拟进行检测。
4. 空气流量计的故障诊断（1）怠速发抖：可能是空气流量计供电电压不稳定、内部搭铁不良、加热丝损坏等原因引起。
（2）加速无力：可能是空气流量计供电电压不稳定、加热丝损坏、传感器线路故障等原因引起。
（3）加速回火：可能是空气流量计供电电压不稳定、加热丝损坏、传感器线路故障等原因引起。
（4）熄火：可能是空气流量计供电电压不稳定、加热丝损坏、传感器线路故障、ECU故障等原因引起。
（5）排放超标：可能是空气流量计供电电压不稳定、加热丝损坏、传感器线路故障、ECU故障等原因引起。
空气流量计
目录摘要 (I)前言 (1)1、空气流量计的简介 (1)1.1 空气流量计的原理1.2 空气流量计的分类 (2)2、空气流量计的电路图 (3)3、空气流量计的检测方法 (3)3.1检测方法 (4)3.2检测步骤 (4)3.3检测结论 (5)4、数据参考 (5)4.1 主要数据 (5)4.2 参考数据 (6)5、故障案例 (6)5.1 凌志LS400 (6)5.2 现代Elantra 1.6 (7)6、结论 (8)结束语 (9)参考文献 (10)后记 (11)摘要汽车发动机电子控制系统中很重要的一项控制内容就是最佳空燃比控制。
为达到这样的目的，必须对发动机进气空气流量进行精确测量,而空气流量计就是直接或间接检测进入发动机气缸空气量大小，并将检测结果换成电信号送至ECU，ECU根据空气流量信号是来确定基本喷油量。
本文就介绍分析了空气流量计的原理、以及叶片式空气流量计的结构特点与检测方法。
在此学习过程中对空气流量计较深入的了解，扩大了自己的知识面，自己的能力也得到了提高。
关键词：空气流量计最佳空燃比进气量SummaryAutomobile engine electronic control systems are important in a control element is the best air-fuel ratio control. For this purpose, the engine intake air flow must be accurate measurement, detection and air flow meter is directly or indirectly into the engine cylinders air volume size, and test results of electrical signals sent to the ECU,ECU the air flow signal is to determine the basic injection quantity.This article describes the theory, and composition analysis of air flow meter, classification, and testing methods. Air flow meter in this learning process more in-depth understanding, expand their knowledge, their ability has been increased.Key words: best air-fuel ratio of inlet air flow meter前言随着电子控制燃油器喷射系统的普及，相应的维修问题也不断出现，尤其是发动机控制中的传感器故障。
空气流量计的原理
空气流量计的原理空气流量计是一种用于测量引擎进气量的仪器。
通常情况下，引擎需要精确的空气流量来保持正确的尾气排放，经济性和性能。
空气流量计有多种不同的类型，每种类型都有其独特的测量原理，但大多数空气流量计基本上都由两部分组成：传感器和控制模块。
热线式空气流量计最常用的空气流量计之一是热线式空气流量计。
这种类型的空气流量计利用热线传感器来测量空气流量。
在这种空气流量计中，有两个热线传感器，其中一个被称为真空热线，另一个被称为加热热线。
空气通过它们之间的元件，冷却空气引起真空热线发生少量的冷却。
在测量过程中，加热热线保持在一个恒定的温度上，而真空热线则通过一定的电信号和温度差变化来测量空气流量。
当空气流量增加时，空气对真空热线的冷却效果也会增加，这将导致真空热线降温。
流量计控制模块矫正算法和反馈回路会保持加热热线的温度不变，并通过监测真空热线的温度变化来计算空气流量。
湍流式空气流量计另一种空气流量计是湍流式空气流量计。
它是基于空气通过一个离心式轮子以生成涡，并通过感应测量涡的旋转来测量空气流量。
该离心式轮子会以不同速度旋转，但通常都会保持最大的转速。
当空气通过轮子时，它会引起气涡，涡的旋转速度大致与空气流量成正比。
湍流式空气流量计使用感应器来感应这种旋转，从而测量空气流量。
流量计控制模块会记录和分析湍流式空气流量计的感应测量结果，并计算出正确的空气流量。
质量空气流量计最新的空气流量计技术之一是质量空气流量计。
这种类型的空气流量计使用一种称为热膜技术的热传感器来测量空气质量和流量。
热膜技术在空气流量测量中被广泛使用，因为它不仅可以测量空气流量，还可以测量气体的密度和温度。
当空气通过热膜传感器时，传感器利用电热物性变化原理，瞬间加温后测量空气流经后的冷却的幅率，能够根据传感器测出的空气幅率来确定空气流量。
总结以上三种空气流量计都是通过不同的传感器技术来测量空气流量。
传感器会将测量到的数据通过与控制模块进行交互，反馈到控制装置上，以控制引擎的燃料搭配和尾气排放等相关问题。
空气流量计原理及应用
空气流量计原理及应用空气流量计是一种用于测量空气流量的仪器，其原理是通过对空气流动的影响进行测量来确定流量大小。
空气流量计广泛应用于各个领域，如空气压缩机、涡轮增压器、燃气热电厂等。
空气流量计的原理可以分为直接测量和间接测量两种。
直接测量是通过测量流体经过的管道截面上的速度和横截面积来求解流量大小。
间接测量是通过测量流体在设备或元件上引起的压力差、温度差或阻力来推算流量大小。
直接测量中最常见的方法是利用湿式空气流量计，它通过测量流体通过一个小孔的压差来确定流量大小。
当空气流过小孔时，会产生压差，利用压差传感器可以测量出压差大小，然后通过标定曲线或公式转换为流量值。
湿式空气流量计的优点是精度高，可变性小，但受湿度和温度的影响较大。
间接测量中最常用的方法是利用热式空气流量计，它通过测量空气流过加热丝时的热量损失来确定流量大小。
加热丝的温度和流过丝的空气速度成反比，通过测量加热丝的温度变化可以推算出流量大小。
热式空气流量计的优点是响应速度快，可以测量低流速下的流量，但需要补偿温度和压力的影响。
空气流量计在实际应用中有很广泛的用途。
首先，它可以用于空气压缩机中，检测空气的流量以监控和控制压缩机的运行状态。
其次，空气流量计可用于涡轮增压器中，用来测量进气的流量，以确保增压器工作在最佳状态。
再次，空气流量计还可以应用于燃气热电厂中，用于测量燃气进入燃烧器的流量，以确保燃烧效果和热电转换效率。
此外，空气流量计还可以用于汽车发动机中，用来测量进入汽缸的空气流量，以控制燃油喷射和实现更好的燃烧效果。
在环境监测领域，空气流量计也可以应用于空气净化设备中，用来测量进出空气净化器的流量，以确保其工作效果。
综上所述，空气流量计是一种用于测量空气流量的仪器，其原理可以通过直接测量或间接测量来实现。
空气流量计应用广泛，包括空气压缩机、涡轮增压器、燃气热电厂、汽车发动机和空气净化设备等领域。
空气流量计在这些应用中的作用是监控和控制流量，以确保设备的正常运行和效果。
空气流量计标准
空气流量计标准
空气流量计是一种用于测量空气流量的设备。
标准对空气流量计的要求主要有以下几个方面：
1. 测量范围：标准要求空气流量计应具有适应不同测量范围的能力，能够准确测量各个范围内的空气流量。
2. 测量精度：标准要求空气流量计应具有较高的测量精度，能够提供准确的流量数据。
3. 稳定性：标准要求空气流量计应具有较好的稳定性，能够在长期使用中保持较高的测量精度和可靠性。
4. 响应速度：标准要求空气流量计应具有较快的响应速度，能够快速对流量变化做出准确的反应。
5. 温度和压力适应性：标准要求空气流量计应具有较好的温度和压力适应能力，能够在不同的工作条件下正常工作。
6. 防护性能：标准要求空气流量计应具有较好的防护性能，能够抵抗湿度、尘埃和其他环境因素的干扰。
7. 可靠性：标准要求空气流量计应具有较高的可靠性，能够长时间稳定工作并保持较高的测量精度。
综上所述，空气流量计标准主要关注测量范围、测量精度、稳
定性、响应速度、温度和压力适应性、防护性能和可靠性等方面的要求。
空气流量计标准
空气流量计标准一、空气流量计的概述空气流量计是一种用于测量气体流量的仪表，广泛应用于工业、农业、交通运输、环保等领域。
根据测量原理的不同，空气流量计可分为质量式、容量式、热式、涡街式、电磁式等多种类型。
二、空气流量计的标准分类根据国际标准ISO17025，空气流量计标准可分为以下几类：1.产品标准：针对特定型号和规格的空气流量计，规定其技术要求、试验方法、检验规则等。
2.方法标准：规定气体流量测量的方法、步骤、数据处理等。
3.通用标准：规定空气流量计的基本参数、术语、符号等。
三、我国空气流量计标准的制定与发展我国高度重视空气流量计标准的制定与完善，目前已形成一系列较为完整的空气流量计标准体系。
主要包括GB/T 18804-2002《工业自动化系统与集成流量测量仪表》、GB/T 2624-2018《流量计》等。
四、空气流量计标准在实际应用中的重要性空气流量计标准在实际应用中具有重要意义。
首先，有利于规范市场，确保产品质量。
其次，有助于提高我国空气流量计产品的国际竞争力。
最后，对节能减排、安全生产等方面具有重要作用。
五、如何选择符合标准的空气流量计1.根据测量范围、测量精度等需求选择合适的空气流量计类型。
2.了解所选类型的空气流量计的国家标准和企业标准。
3.参考相关标准和规范，确保选购的空气流量计符合要求。
六、空气流量计标准的未来发展趋势1.智能化：随着物联网、大数据等技术的发展，空气流量计将向智能化、网络化方向发展。
2.高精度：为满足精细化的流量测量需求，空气流量计的精度将进一步提高。
3.环保节能：空气流量计在环保、节能领域的应用将更加广泛。
4.一体化：多功能、一体化的空气流量计将受到市场欢迎。
遵循空气流量计标准，有助于提高产品质量，促进产业发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
类型: •体积流量型：叶片式、涡流式； •质量流量型：热丝式、热膜式。
卡尔曼涡流式空气流量传感器
（一）卡尔曼涡流式空气流量传感器结构、原理
板弹簧
反光镜 发光二极管
涡流 发生器 导压孔
光敏 晶体管
流体涡流效应
1.结构主要组成部件 1) 蜂窝状整流网栅：使进气在涡流发生器之前形成比较稳定 的气流，在传感器气流入口处。 2) 涡流发生器：周期性地产生稳定的卡尔曼涡流，在涡流发 生器上设有一个稳流槽和两个导压孔。 3) 反光镜：反射发光二极管的光，用反光能力强的金属箔 片制成，并用细薄的 张紧带张紧在导压腔的外表面上。
陶瓷螺旋管 热线和冷线 控制电路板 冷线 热线 旁通空气道
流向 节气门
主空气道
2.传感器工作原理 控制电路板上的精密电阻RA和RB与热线电阻RH和温度补 偿电阻RK组成惠登电桥。当空气流过铂热线电阻RH时，RH的 温度降低，其电阻减小，电桥失去平衡。若要电桥恢复平衡， 则要增加流过电阻RH的电流， • 恢复RH的温度和电阻值，加热 RK 电流通过密电阻RA两端的电压 RH UO相应增加。该电压的大小与 流过电阻RH空气质量流量成正 • A 比。UO 输送 ECU 确定空气质 • 量流量， • 温度补偿电阻RK用来消除 RB RA U O 进气温度的变化对空气流量测 • 量结果的影响。控制电路将RH 与RK之间的温差保持不变，该 • 温差一般为100℃。 热线式空气流量传感器工作原理图
防护网
主流测量方式的 热线式空气流量传感器
取样管
白金热线 温度 补偿电阻
连接器
空气流
控制电路板
旁通测量方式的 热线式空气流量传感器
旁通测量方式热 线式空气流量传感器 与主流测量方式热线 式空气流量传感器的 主要区别是，它把铂 金热线和补偿电阻(冷 线)安装在旁通空气道 上。 热线和温度补 偿电阻用铂线缠绕在 陶瓷螺旋管上。
4) 板簧片：给张紧带施加适当的预紧力，防止张紧带和反光 镜振幅过大而损坏。设在导压腔内，并紧贴张紧带。 5) 发光二极管(LED)：发出光束，设置在镜面上部。 6)光敏晶体管：接受反光镜的反射发光束，变换成电信号。 7) 集成信号处理电：路将频率信号变换成方波信号后，再输 入到ECU进行运算处理。
2.传感器工作原理 当气流流过涡流发生器时，其后部就会产生涡流，涡流 引起发生器后部压力变化。进气量越大，涡流频率越高，压 力变化频率就越高。 发光二极管 变化的压力 光敏晶体管 经导压孔引向金属 板弹簧 膜反光镜使其产生 振动，其振动频率 反光镜 与涡流频率相等。 反光镜将发光二极 涡流发生器 管的光束反射到光 敏晶体管上，通过 光敏晶体管检测涡 进气流 流频率，该频率信 导压孔 号输入到ECU。
1.结构主要组成部件 在传感器内部的进气通道上设有一个矩形护套(相当于取 样管)，热膜电阻设在护套中。护套的空气人口一侧设有空气 过滤层防止污物沉积到热膜电阻上影响测量精度。
在热膜电阻附近的 气流上游设有铂金属膜 式温度补偿电阻，防止 进气温度变化使测量精 度受到影响。 补偿电阻和热膜电 阻与传感器内部控制电 路连接，线束连接器插 座连接，线束插座设在 传感器壳体中部。
控制电路板
空 气 流
金属网
温度传感器 热膜
与热丝式流量传感器相比，热膜电阻的阻值较大，所以 消耗电流较小，使用寿命较长。热膜电阻不直接承受空气流 所产生的压力，提高了传感器的可靠性。 由于其发热元件 表面有一层绝缘保护薄膜，因此响应特性稍差。
热线和热膜式空气流量计属质量式流量计。这种流量计可 避免因海拔高度变化而引起的检测误差，并且还具有响应速 度快、进气阻力小等特点，因此热线式空气流量计在高级轿 车的电控汽油喷射系统中得到了广泛的应用。
传感器
性能
热线式流量计 叶片式流量计
光学 量
保有量大
输出信号的处理较简单； 耐环境性好，精度较高
污浊会造成老
化；因流速分 可动部分的老 缺点 布，废气管等 化引起特性变 需要进行大气压修正 原因装车位置 受到限制 化，体积大
信号处理电路将频率信号输入ECU之后，ECU便可计 算出进气流量的大小。丰田皇冠3．0型轿车上实测光电检 测涡流式空气流量传感器的输出信号周期值，见表2-4。可 见，发动机转速越高，吸人气缸的进气量越大，产生涡流的 频率就越高。
热线式和热膜式空气流量传感器
一、热线式和热膜式空气流量传感器结构、原理
惠斯通电桥（又称单臂电桥）是一种可以精确测量电阻
的仪器。图3－13所示是一个通用的惠斯通电桥。电阻R1， R2，R3，R4叫做电桥的四个臂，G为检流计，用以检查它所 在的支路有无电流。当G无电流通过时，称电桥达到平衡。平 衡时，四个臂的阻值满足一个简单的关系，利用这一关系就 可测量电阻。
(二)热膜式空气流量传感器 热膜式与热线式空气流量传感器的工作原理基本相同， 只是将热丝改为热膜。热膜采用平面形铂金属膜电阻，故称 为热膜电阻。其制作方法是：在氧化铝陶瓷基片上采用蒸发 工艺沉积铂金属薄膜，通过光刻制作成梳状电阻，在其表面 覆盖一层绝缘保护膜，再引出电极引线即制成。
(一)热线式空气流量传感器 热线式空气流量传感器，按其铂金热线安装位置的不 同分为主流测量方式和旁通测量方式两种。
1.结构主要组成部件 如图所示为主流 测量方式传感器的结构 组成。 取样管安装在主 进气道中央，取样管安 装有一根直径为70m 的铂金丝，两端有金属 防护网固定在壳体上。 控制线路板上有 六端子插座与ECU连接 ，用于输入信号。
空气流量计
Mass Air Flow
功用： 空气流量计是最重要的传感器之一，用来检测吸入空
气质量或体积。吸入空气的质量或体积的信号用于计算基准喷 射时间和基准点火提前角。
安装位置:安装在空气滤清器和节气门之间的进气管
上，以便测量进入发动机气缸的所有空气流量，并转 换成电压信号送给发动机控制单元ECU;
