光伏电站电气技术交底

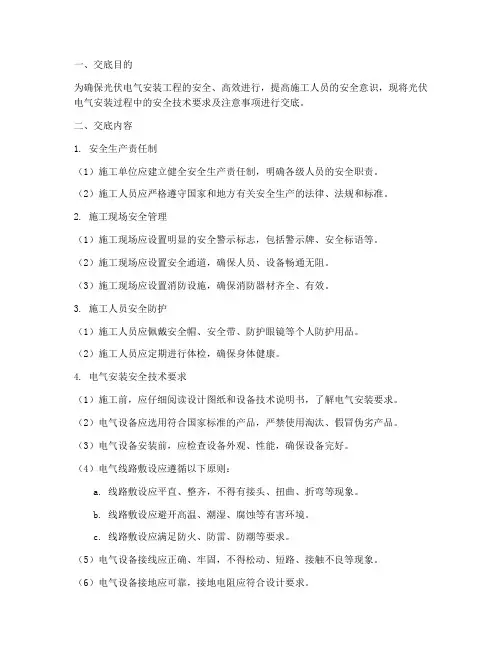

光伏电气安装安全技术交底模板
一、交底目的为确保光伏电气安装工程的安全、高效进行，提高施工人员的安全意识，现将光伏电气安装过程中的安全技术要求及注意事项进行交底。
二、交底内容1. 安全生产责任制（1）施工单位应建立健全安全生产责任制，明确各级人员的安全职责。
（2）施工人员应严格遵守国家和地方有关安全生产的法律、法规和标准。
2. 施工现场安全管理（1）施工现场应设置明显的安全警示标志，包括警示牌、安全标语等。
（2）施工现场应设置安全通道，确保人员、设备畅通无阻。
（3）施工现场应设置消防设施，确保消防器材齐全、有效。
3. 施工人员安全防护（1）施工人员应佩戴安全帽、安全带、防护眼镜等个人防护用品。
（2）施工人员应定期进行体检，确保身体健康。
4. 电气安装安全技术要求（1）施工前，应仔细阅读设计图纸和设备技术说明书，了解电气安装要求。
（2）电气设备应选用符合国家标准的产品，严禁使用淘汰、假冒伪劣产品。
（3）电气设备安装前，应检查设备外观、性能，确保设备完好。
（4）电气线路敷设应遵循以下原则：a. 线路敷设应平直、整齐，不得有接头、扭曲、折弯等现象。
b. 线路敷设应避开高温、潮湿、腐蚀等有害环境。
c. 线路敷设应满足防火、防雷、防潮等要求。
（5）电气设备接线应正确、牢固，不得松动、短路、接触不良等现象。
（6）电气设备接地应可靠，接地电阻应符合设计要求。
5. 电气安装注意事项（1）施工过程中，应随时检查电气设备、线路的安装质量，确保符合设计要求。
（2）施工过程中，应加强电气设备的维护保养，防止设备故障。
（3）施工过程中，应定期进行电气安全检查，发现问题及时整改。
（4）施工过程中，应加强电气设备、线路的防护措施，防止意外事故发生。
（5）施工过程中，应严格执行操作规程，防止误操作。
三、交底要求1. 施工单位应将本安全技术交底内容纳入施工组织设计，并定期对施工人员进行安全技术培训。
2. 施工人员应认真学习本安全技术交底内容，提高安全意识，确保施工安全。
光伏技术交底书
技术交底记录技术交底记录技术交底记录编号： YR-JSJD-5交底人签字： 被交底人签字：年月日 年月日技术交底记录单位工程名称 分部 （分项 ）工程名称 电气交底提要电缆敷设交底内容：8）电缆的搬运及支架敷设：a 、电缆短时间搬运，一般采用滚动电缆轴的方法。
滚动时按电缆轴上箭头指示方向滚动，无箭头时可按电缆缠绕方 向滚动，以免电缆松动。
b 、电缆支架架设点应选好，以敷设方便为准，一般应在电缆起始点附近为宜。
架设时应是、注意电缆的方向，电缆 引出方向应在电缆轴的上方。
二、施工工艺1、工艺流程 电缆敷设工艺流程2、操作工艺 （1） 电缆敷设 1） 水平敷设 :a 、电缆沿桥架敷设时 ,应将电缆单层敷设 ,排列整齐 .不得交叉 ,拐弯处应以最大截面电缆允许弯曲半径为准。
b 、不同等级电压的电缆应分开敷设。
2）垂直敷设 :垂直敷设电缆时 ,自下往上敷设时 ,电缆可用滑轮大麻绳人力牵引敷设。
3）电缆排列和固定 a 、电缆敷设排列整齐，间距均匀，不应有交叉现象。
b 、水平敷设的电缆，首端、转弯两侧及每隔 5~10m 处设固定点。
c 、对于敷设与垂直桥架内的电缆， 每敷设一根固定一根， 全塑行电缆的固定点不大于 1m ，其它电缆固定点为 1.5m ， 控制电缆固定点为 1m 。
d 、敷设在竖井及穿越不同防火分区的桥架，按设计要求位置，作好防火阻堵。
e 、金属导管严禁熔焊连接；管口光滑无毛刺。
f 、检查管内是否有杂物，在电缆敷设前，应将杂物清理干净。
编号： YR-JSJD-6技术交底记录交底内容：4）电缆挂牌 a 、标志牌规格应一致，并有防腐性能，挂装牢固。
b 、标志牌上应注明电缆编号、规格、型号、电压等级及起始位置。
c 、沿电缆桥架敷设的电缆在其两端应挂标志牌。
三、质量标准1、主控项目（1）电缆敷设严禁有绞拧，护层断裂和表面严重划伤等缺陷。
（2）三相或单相的交流单芯电缆，不的穿于同一根管内。
（3）电缆的耐压试验结果，泄露电流和绝缘电阻必须符合设计要求。
并网光伏电站施工注意事项(技术交底)
并网光伏电站电气施工注意事项（技术交底）一、支架安装支架安装前后先校验支架基础位置和标高是否与设计相符，确认支架安装成型后的倾斜角度与工程要求相一致。
安装前后要剔除支架铁件和螺栓垫片中防腐镀锌不全、有严重毛刺、有较多的焊接飞溅物和弯曲变形等质量不合格的铁件。
支架在安装时先下层后上层，不宜为赶进度而先将上层拼装完成后再抬向安装面。
安装过程中不能强行敲打、气割扩孔或现场钻孔。
现场确需焊接的少数部位，应在焊接牢靠完后及时除去焊药、清理焊缝、做好防腐。
前、后立柱，斜梁，横梁檩条的安装应注意朝向一致，穿螺栓的拧固方向也应一致。
紧固支架的螺栓要用两平垫一弹垫一螺母。
紧固螺母时应先把所有螺丝拧至八分紧，在严格校核完各种尺寸符合要求、调平校正后再把所有螺栓进行紧固，紧固后的螺栓头应露出螺母端面2-3丝。
整个的支架安装一定要做到竖成直线、面成一线。
支架安装的垂直度和角度应符合设计要求和技术协议文件的规定。
规程规定：固定支架的倾斜角度偏差不应大于±1°，手动可调式支架的中心偏差≤2mm、梁标高偏差≤3mm、立柱面偏差≤3mm。
工程实践证明：立柱的垂直度、稳定性和标高的准确，决定了支架安装质量，也关系到组件安装的平整性，关系着整个工程，一定要精心。
在风里较大的地段，为了防止风力造成支架和组件的倾斜，可以在立柱安装完毕后采取点焊封死，由7根立柱组成一组的可点焊1、4、7，手动可调节倾斜角度的支架，调节范围应满足设计要求，力求做到调节时用力适当，手感轻便灵活，到位后便于牢靠紧固。
跟踪型支架的安装除参照上述有关事项外，支架基础混凝土施工和机脚螺栓的预埋要慎重对待，特别注意的是要在基础混凝土养护到期后才进行支架支撑件的安装。
安装在中轴上的铁件要平整牢靠。
斜单轴自适应对日跟踪器的两块小电压取样小组件板，要保证对整体组件平面的设计角度，电机与中轴的连接要牢靠，该灌注润滑油的部位要灌满封严。
安装中要保护电机不受任何外力的破坏，且传动部分应灵活不应在转动过程中影响其他部件。
光伏区电气安全技术交底
设计交底记录表注：1.增补部分均以附件形式完成； 2..签字坚决杜绝代签；3.本表一式三份，监理项目部存一份，其他参会各方各存一份高安市辉耀新能源有限公司新建18MWp渔光互补光伏电站项目光伏区电气安装设计技术交底一．光伏支架安装1、施工流程立柱安装→斜梁安装→斜撑安装→檩条安装→后拉杆安装→报验2、工艺方法（1）立柱安装：短立柱安装在基础南侧，长立柱安装在基础北侧。
（2）按照斜梁斜撑檩条拉杆顺序安装，檩条的安装应按照中间段两端段檩条连接件顺序安装，檩条安装完成后，检查每根檩条的水平度，每跨檩条的弯曲度不得大于1mm。
完成一组支架安装后,进行支架位置的精确校核。
支架的校核方法为，先精确校核支架的所有立柱，作为基准架，然后再以基准架为准校核，校核过程中检查螺栓的紧固情况，有必要的话进行二次紧固，以保证支架的整体稳固度。
（3）支架主要构件的连接均采用螺栓连接，光伏组件托板与檩条采用螺栓连接。
螺栓的连接和紧固过程中不应强行敲打，不应气割扩孔。
（4）由质检员组织各部门人员对支架安装进行自检。
自检合格后通知监理验收，经监理复检合格同意后进入下道工序。
3、质量控制点（1）支架安装的垂直度和角度应符合下列规定：（2）支架垂直度偏差每米不应大于1mm。
（3）支架安装的允许偏差应符合表3中的规定：（4）支架安装的允许偏差二．光伏组件安装1、施工流程二次搬运及保护→开箱检查→组件安装→报验2、工艺方法（1）二次搬运及保护：组件在二次搬运过程中，不得拉扯导线，避免在搬运过程中磕碰组件，轻搬轻放，不得有强烈的冲击和振动，不得重压，不得造成玻璃的划伤或破损。
组件在施工现场堆放时应在每两块组件之间放置弹性垫块避免组件面板直接接触，并且要摆放整齐。
（2）开箱检查：查看外包装箱有无明显损坏变形，先从侧面查看组件有无破损。
如果有破损及时告知项目部材料员，交由材料员处理。
组件搬运时，必须检查每块组件正背面玻璃有无崩边、破角、裂纹；检查接线盒有无脱胶、松动、脱落；检查光伏线缆及公母头有无挤压变形或破损。
光伏电气技术安全交底通用版模板
一、交底目的为确保光伏电气施工过程中的安全，提高施工人员的安全意识和操作技能，防止安全事故的发生，特制定本安全交底。
二、交底范围本交底适用于光伏电气施工过程中的所有电气作业，包括但不限于光伏支架安装、光伏组件安装、电气设备安装、电气线路敷设、电气设备调试等。
三、交底内容1. 施工人员安全培训（1）所有参与光伏电气施工的人员必须接受安全培训，了解电气安全知识，掌握安全操作规程。
（2）施工人员应熟悉电气设备的性能、操作方法和注意事项。
2. 安全生产纪律（1）进入施工现场必须遵守安全生产六大纪律，即：遵守劳动纪律、安全纪律、操作纪律、文明施工纪律、保密纪律、防火纪律。
（2）施工人员必须佩戴安全帽、安全带、绝缘手套等个人防护用品。
3. 施工现场安全措施（1）施工现场应设置安全警示标志，明确警示内容。
（2）施工现场应设置安全通道，确保人员、设备通行畅通。
（3）施工现场应设置消防设施，确保消防通道畅通。
4. 电气安全操作规程（1）施工前，应仔细阅读施工图纸，了解电气设备布置和线路走向。
（2）电气设备安装、调试前，应检查设备外观、接线、接地等是否符合要求。
（3）电气设备安装、调试过程中，应确保设备接地良好，防止漏电事故发生。
（4）电气线路敷设、连接时，应使用合格电线，正确接线，确保线路连接牢固。
（5）电气设备调试过程中，应先接通接地线，再进行通电试验。
（6）电气设备调试完成后，应进行绝缘电阻测试，确保设备绝缘性能良好。
5. 应急措施（1）发生电气事故时，应立即切断电源，并报告现场负责人。
（2）电气事故现场，应立即设置警戒线，防止无关人员进入。
（3）电气事故发生后，应立即组织人员进行抢救，并采取措施防止事故扩大。
四、交底要求1. 施工单位应将本交底内容纳入施工组织设计，确保施工过程中严格执行。
2. 施工单位应定期对施工人员进行电气安全知识培训，提高施工人员的安全意识和操作技能。
3. 施工单位应加强对施工现场的监督检查，确保各项安全措施落实到位。

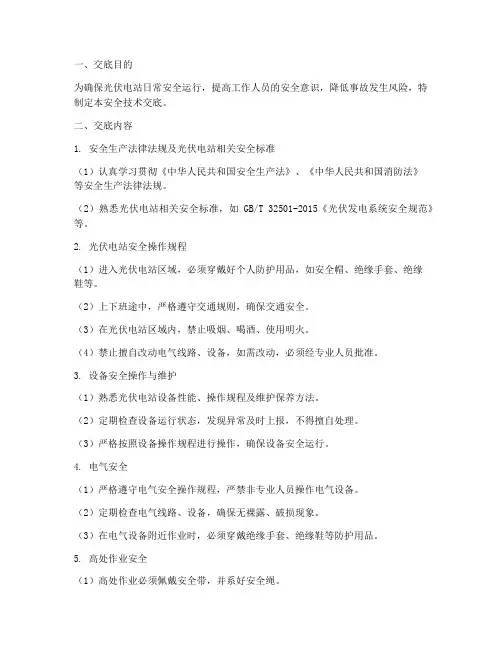

光伏电站日常安全技术交底模板
一、交底目的为确保光伏电站日常安全运行，提高工作人员的安全意识，降低事故发生风险，特制定本安全技术交底。
二、交底内容1. 安全生产法律法规及光伏电站相关安全标准（1）认真学习贯彻《中华人民共和国安全生产法》、《中华人民共和国消防法》等安全生产法律法规。
（2）熟悉光伏电站相关安全标准，如GB/T 32501-2015《光伏发电系统安全规范》等。
2. 光伏电站安全操作规程（1）进入光伏电站区域，必须穿戴好个人防护用品，如安全帽、绝缘手套、绝缘鞋等。
（2）上下班途中，严格遵守交通规则，确保交通安全。
（3）在光伏电站区域内，禁止吸烟、喝酒、使用明火。
（4）禁止擅自改动电气线路、设备，如需改动，必须经专业人员批准。
3. 设备安全操作与维护（1）熟悉光伏电站设备性能、操作规程及维护保养方法。
（2）定期检查设备运行状态，发现异常及时上报，不得擅自处理。
（3）严格按照设备操作规程进行操作，确保设备安全运行。
4. 电气安全（1）严格遵守电气安全操作规程，严禁非专业人员操作电气设备。
（2）定期检查电气线路、设备，确保无裸露、破损现象。
（3）在电气设备附近作业时，必须穿戴绝缘手套、绝缘鞋等防护用品。
5. 高处作业安全（1）高处作业必须佩戴安全带，并系好安全绳。
（2）高处作业前，必须检查作业区域，确保无安全隐患。
（3）高处作业时，严禁抛掷物品，确保作业安全。
6. 应急处置（1）熟悉各类事故应急预案，掌握应急处置流程。
（2）发生事故时，立即上报，并采取相应措施进行处置。
（3）配合相关部门进行事故调查，总结经验教训。
三、交底要求1. 各部门、班组负责人要组织员工认真学习本安全技术交底内容。
2. 员工要认真领会、掌握交底内容，确保在实际工作中严格执行。
3. 各部门、班组负责人要定期检查员工对安全技术交底内容的掌握情况，确保安全生产。
四、附则1. 本安全技术交底自发布之日起执行。
2. 本安全技术交底由光伏电站安全生产管理部门负责解释。
光伏发电站安全技术交底模板
一、交底目的为确保光伏发电站施工和运营过程中的安全，提高施工人员的安全意识，规范操作流程，特制定本安全技术交底。
二、交底内容1. 施工现场安全（1）施工人员必须遵守国家及地方有关安全生产的法律、法规和标准，严格遵循安全技术操作规程。
（2）施工现场应设置明显的安全警示标志，并定期检查维护。
（3）施工现场应配备必要的安全防护设施，如安全网、防护栏杆、安全帽、安全带等。
（4）施工现场应设立安全通道，保持通道畅通。
2. 电气安全（1）电气设备操作人员必须具备相应的电气操作资格证书。
（2）电气设备应定期进行维护保养，确保设备运行正常。
（3）施工过程中，严禁私拉乱接电线，使用不合格的电气设备。
（4）电气设备维修、更换、调试时，必须断开电源，并挂上警示牌。
3. 高处作业安全（1）高处作业人员必须穿戴安全带、安全帽等防护用品。
（2）高处作业平台应设置安全防护栏杆，并定期检查维护。
（3）高处作业人员应严格遵守操作规程，不得擅自改变作业方式。
4. 施工现场消防安全（1）施工现场应配备足够的消防器材，并定期检查维护。
（2）施工人员应掌握消防器材的使用方法，熟悉火灾应急处理程序。
（3）施工现场严禁吸烟、使用明火，禁止存放易燃易爆物品。
5. 交通安全（1）施工现场车辆应遵守交通规则，减速慢行。
（2）施工现场道路应保持整洁，无障碍物。
（3）施工现场车辆应配备反光标识，夜间作业应开启警示灯。
6. 环境保护（1）施工现场应遵守国家环境保护法规，减少对环境的影响。
（2）施工过程中，应采取措施防止扬尘、噪声等污染。
（3）施工结束后，应进行场地清理，恢复原状。
三、交底要求1. 施工单位应将本安全技术交底内容作为施工技术文件，并报相关管理部门备案。
2. 施工单位应将安全技术交底内容传达给所有施工人员，确保施工人员熟悉并遵守。
3. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识。
4. 施工单位应定期检查施工现场的安全状况，发现问题及时整改。
光伏区电气安全技术交底
设计交底记录表交底单位：四川煜明电力工程有限公司编号：GA-DQ-001注：1.增补部分均以附件形式完成；2.. 签字坚决杜绝代签；3. 本表一式三份，监理项目部存一份，其他参会各方各存一份高安市辉耀新能源有限公司新建18MWp渔光互补光伏电站项目光伏区电气安装设计技术交底一．光伏支架安装1、施工流程立柱安装→斜梁安装→斜撑安装→檩条安装→后拉杆安装→报验2、工艺方法（1）立柱安装：短立柱安装在基础南侧，长立柱安装在基础北侧。
（2）按照斜梁斜撑檩条拉杆顺序安装，檩条的安装应按照中间段两端段檩条连接件顺序安装，檩条安装完成后，检查每根檩条的水平度，每跨檩条的弯曲度不得大于1mm。
完成一组支架安装后,进行支架位置的精确校核。
支架的校核方法为，先精确校核支架的所有立柱，作为基准架，然后再以基准架为准校核，校核过程中检查螺栓的紧固情况，有必要的话进行二次紧固，以保证支架的整体稳固度。
（3）支架主要构件的连接均采用螺栓连接，光伏组件托板与檩条采用螺栓连接。
螺栓的连接和紧固过程中不应强行敲打，不应气割扩孔。
（4）由质检员组织各部门人员对支架安装进行自检。
自检合格后通知监理验收，经监理复检合格同意后进入下道工序。
3、质量控制点（1）支架安装的垂直度和角度应符合下列规定：（2）支架垂直度偏差每米不应大于1mm。
（3）支架安装的允许偏差应符合表3 中的规定：4二．光伏组件安装1、施工流程二次搬运及保护→ 开箱检查→组件安装→报验2、工艺方法（1）二次搬运及保护：组件在二次搬运过程中，不得拉扯导线，避免在搬运过程中磕碰组件，轻搬轻放，不得有强烈的冲击和振动，不得重压，不得造成玻璃的划伤或破损。
组件在施工现场堆放时应在每两块组件之间放置弹性垫块避免组件面板直接接触，并且要摆放整齐。
（2）开箱检查：查看外包装箱有无明显损坏变形，先从侧面查看组件有无破损。
如果有破损及时告知项目部材料员，交由材料员处理。
组件搬运时，必须检查每块组件正背面玻璃有无崩边、破角、裂纹；检查接线盒有无脱胶、松动、脱落；检查光伏线缆及公母头有无挤压变形或破损。
光伏发电电气安装安全技术交底模板
一、交底目的为确保光伏发电电气安装过程中的安全，防止事故发生，特进行本次安全技术交底。
二、交底对象参与光伏发电电气安装工程的所有人员。
三、交底内容1. 安全生产责任制（1）项目负责人应建立健全安全生产责任制，明确各级人员的安全职责。
（2）施工人员必须遵守国家和行业的安全操作规程，服从管理，确保安全生产。
2. 施工现场安全（1）施工现场应设置明显的安全警示标志，如：高空作业、易燃易爆、严禁烟火等。
（2）施工现场应配备必要的消防器材，如：灭火器、消防水带等。
（3）施工现场应保持通道畅通，不得堆放杂物，防止发生意外事故。
3. 电气安装安全（1）安装人员必须持证上岗，熟悉电气安装操作规程。
（2）电气设备应严格按照国家规定进行绝缘、接地处理。
（3）电气安装过程中，应严格遵守以下规定：a. 在安装电气设备前，应先切断电源，确保设备无电压。
b. 在安装过程中，应使用绝缘工具，不得接触带电体。
c. 禁止在电气设备运行中检修、维护。
d. 电气线路敷设应按照设计要求进行，不得随意更改。
e. 电气设备接地应牢固可靠，不得出现虚接现象。
4. 个人防护（1）施工人员应穿戴符合规定的个人防护用品，如：安全帽、工作服、防护眼镜、绝缘手套等。
（2）高空作业人员应佩戴安全带，并做好安全防护措施。
（3）严禁酒后作业，确保施工人员身体健康。
5. 应急处理（1）发生事故时，应立即停止作业，并采取紧急措施。
（2）迅速报警，并组织人员进行救援。
（3）保护事故现场，待有关部门到达现场后，协助调查处理。
四、交底要求1. 施工人员必须认真学习本次安全技术交底内容，确保掌握安全操作规程。
2. 施工过程中，严格执行安全技术交底要求，确保安全生产。
3. 项目负责人应定期对施工人员进行安全教育培训，提高安全意识。
4. 对违反安全技术交底要求的行为，应立即制止，并追究相关责任。
五、交底时间本次安全技术交底时间为：____年____月____日。
六、交底人交底人：____（项目负责人）七、审核人审核人：____（安全管理人员）八、备注本安全技术交底模板仅供参考，具体内容可根据实际情况进行调整。
光伏电站运行安全技术交底模板
一、交底目的为确保光伏电站运行过程中的安全，提高运维人员的安全意识和操作技能，现将光伏电站运行安全技术进行交底，请各相关人员认真学习并严格执行。
二、交底内容1. 电站概况（1）电站规模：XXX兆瓦，占地XXX亩，共安装XXX块光伏组件。
（2）电站类型：XXX类型光伏电站。
（3）电站设备：包括光伏组件、逆变器、汇流箱、电缆、支架等。
2. 运行安全管理（1）严格遵守国家相关法律法规和行业标准。
（2）建立健全电站安全管理规章制度，明确各级人员的安全责任。
（3）加强安全教育培训，提高运维人员的安全意识和操作技能。
3. 设备检查与维护（1）定期对光伏组件、逆变器、汇流箱、电缆等设备进行检查，确保设备正常运行。
（2）发现设备故障或异常情况，立即停机处理，并上报相关部门。
（3）定期对设备进行清洁、润滑、紧固等维护工作。
4. 预防性维护（1）根据设备的使用寿命和维护周期，制定预防性维护计划。
（2）定期更换易损件，确保设备正常运行。
（3）对设备进行定期检测，发现潜在问题及时处理。
5. 数据监测与分析（1）安装数据监测系统，实时监测电站的发电量、功率输出等数据。
（2）对监测数据进行实时分析，发现异常情况及时处理。
（3）定期编制电站运行报告，分析运行数据，为电站优化提供依据。
6. 应急处理（1）建立健全应急预案，明确应急响应流程。
（2）定期组织应急演练，提高运维人员的应急处置能力。
（3）发生突发事件时，立即启动应急预案，确保人员安全和设备完好。
7. 人员安全（1）加强现场安全管理，确保人员安全。
（2）穿戴个人防护用品，如安全帽、安全鞋、防护手套等。
（3）上下班期间遵守交通规则，确保交通安全。
三、交底要求1. 各相关人员要认真学习和掌握本次安全技术交底内容。
2. 严格执行电站运行安全管理制度，确保电站安全稳定运行。
3. 定期对电站进行安全检查，及时发现和消除安全隐患。
4. 加强与相关部门的沟通与协作，共同保障电站安全运行。
光伏电站施工技术交底
五、光伏配电房电气工程I、设备基础制作㈠、施工准备①作业条件屋面直流侧电气工程基本结束，光伏配电房设备已到场。
②材质要求制作设备基础的材料和基础接地扁铁严格按照设计规范要求采购，所到施工材料数量合适质量达标，均有出厂合格证和质检报告。
③机具准备焊机、角磨机、切割机、电锤、改锥、卷尺、直角尺、记号笔、水平尺㈡、质量要求①主控项a、设备基础水平直线定位偏差不能超过2mm。
b、设备基础必须与地面可靠的固定。
②一般项a、基础焊缝应除去焊渣、打磨平整并做防锈美化处理。
b、对基础不平的处应垫金属片找平基础面。
㈢、工艺流程定位、断料→基础焊接一►基础调平、调直一►基础接地㈣、操作工艺①根据光伏配电房设备安装施工图纸以及电缆沟实际位置进行定位，将每个设备具体位置和实际底座尺寸用记号笔标出，再按照设备底座实际尺寸将做基础的材料（10#槽钢）用切割机下料。
②基础焊接将下好的材料搬运至设备基础安装标定位置，用焊机进行焊接连接作业，将每道焊缝进行焊渣和打磨处理。
③基础调平、调直对做好的基础框架进行调平、调直处理，用水平尺将基础调平，将调平后的基础用膨胀螺栓固定。
基础固定④基础接地将固定好的设备基础用扁铁焊接连接后引致厂区原有电缆沟接地系统上，设备基础接地不能接到配电房或厂房防雷接地系统上。
断料基础焊接焊缝打磨平整基础调平、调直基础接地基础接地Ik设备安装、固定㈠、施工准备①作业条件设备基础制作已完成，直流柜、逆变器、交流柜、升压变压器、PT柜、高压进线柜和高压出线柜均已到场。
②材质要求各设备外观无明显损伤，设备内各开关器件完好，所以设备均有出厂合格证和质检报告，到场后经电气设备交接试验后合格。
③机具准备开口扳、改锥、撬棍、水平尺、3吨导链、3吨液压小车、设备运输传动滑轮小车、5吨叉车、8T小汽车吊㈡、质量要求①主控项a、设备上设备基础以后，各设备正面开门面应在一个面上，底边在一条直线上。
b、设备调平调直后，应用螺栓将设备固定于设备基础之上。
光伏电气技术安全交底通用版模板
一、交底目的为确保光伏电气施工过程中人员安全，提高工程质量，现将光伏电气技术安全交底如下：二、交底内容1. 施工人员必须熟悉本工程的相关图纸、规范和操作规程，了解光伏电气设备的性能、特点和使用方法。
2. 进入施工现场，必须佩戴安全帽、手套、防护眼镜等个人防护用品，严格遵守安全生产六大纪律。
3. 严格遵守施工现场的消防、用电、防雷、防触电等安全规定，确保施工现场消防安全。
4. 施工现场应设立警示标志，如高空作业、易燃易爆、有限空间等，提醒施工人员注意安全。
5. 电气施工前，应对施工现场进行安全检查，确保电气设备、线路、接地等符合安全要求。
6. 电气设备、线路安装、检修、维护过程中，必须停电作业，并设置明显的停电标志。
7. 电气设备、线路检修、维护时，应穿戴绝缘手套、绝缘鞋等防护用品，确保人身安全。
8. 电气设备、线路检修、维护过程中，应遵守以下规定：a. 禁止使用非标准接插件、绝缘不良的导线及损坏的绝缘子。
b. 电气设备、线路检修、维护时，应先切断电源，确认无电压后方可进行。
c. 电气设备、线路检修、维护时，应使用绝缘工具，避免直接接触带电体。
d. 电气设备、线路检修、维护时，应设置临时接地线，确保设备、线路接地可靠。
9. 电气设备、线路检修、维护过程中，如发现异常情况，应立即停止作业，并向现场负责人报告。
10. 施工现场应设置应急照明设施，确保夜间、事故停电等情况下人员疏散和作业安全。
11. 施工现场应配备急救箱、灭火器等应急设施，确保事故发生时能够及时进行处置。
12. 施工人员应接受安全生产教育和培训，提高安全意识和自我保护能力。
三、交底责任1. 施工单位应负责组织编制光伏电气技术安全交底文件，并对施工人员进行交底。
2. 施工现场负责人应负责监督施工人员执行安全交底内容，确保施工安全。
3. 施工人员应认真学习安全交底内容，提高安全意识，严格遵守安全操作规程。
四、交底时间自本交底文件发布之日起，施工人员应认真阅读并执行。
光伏电站调试安全技术交底模板
一、一、交底目的为确保光伏电站调试过程中的安全生产，提高施工人员的安全意识，现将调试过程中的安全技术要求及注意事项进行交底，请各施工人员认真学习和遵守。
二、二、调试范围本次调试范围包括但不限于以下内容：1. 设备和系统调试；2. 光伏组件串测试；3. 逆变器、汇流箱等电气设备的调试；4. 安全防护措施及应急预案。
三、三、安全注意事项1. 作业人员应穿戴好个人防护用品，如安全帽、防护眼镜、绝缘手套、绝缘鞋等。
2. 作业前应充分了解调试设备的性能、操作方法和安全注意事项。
3. 严禁在带电设备附近进行焊接、切割等作业。
4. 调试过程中，应保持现场整洁，不得堆放杂物，防止发生意外。
5. 高空作业时，必须系好安全带，并使用安全防护设施。
6. 严禁酒后作业，确保作业人员精神状态良好。
7. 严格遵守操作规程，不得擅自改变设备参数。
8. 作业过程中，发现设备异常，应立即停止作业，并及时上报。
四、四、操作规程1. 设备和系统调试（1）调试前，检查设备是否完好，线路连接是否正确。
（2）按照调试方案，对设备进行调试，确保各项参数符合设计要求。
（3）调试过程中，密切观察设备运行状态，发现异常及时处理。
2. 光伏组件串测试（1）测试前，确保所有组件已按照设计文件数量和型号组串并接引完毕。
（2）使用万用表进行测量时，必须保证万用表档位和量程正确。
（3）测试过程中，注意观察测试数据，确保数据准确。
3. 逆变器、汇流箱等电气设备的调试（1）调试前，检查设备是否完好，线路连接是否正确。
（2）按照调试方案，对设备进行调试，确保各项参数符合设计要求。
（3）调试过程中，密切观察设备运行状态，发现异常及时处理。
五、五、应急预案1. 火灾事故：立即切断电源，使用灭火器进行灭火，并迅速撤离现场。
2. 电气事故：立即切断电源，使用绝缘手套、绝缘鞋等防护用品进行操作，防止触电。
3. 高空坠落事故：立即停止作业，使用安全绳索将坠落人员拉回，并采取急救措施。
光伏发电技术交底
技术交底记录附页光伏区电气设备安装技术交底施工技术准备1）组织有关旳专业技术人员进行施工图会审；2）编制工程进度计划及材料和设备需用计划, 编制加工件旳加工计划, 提交详细加工图纸；3）编写重要施工作业指导书并对作业人员进行交底；4）准备好施工安装技术记录、试验汇报、开箱记录等多种登记表格；5）对施工所需旳设备、机具、仪器仪表进行开箱验收和交接、查对；全面检测、维修和保养, 保证其能正常工作。
施工前人员准备1）现场作业人员必须戴安全帽、护目镜、穿工作服和劳保鞋, 须为纯熟技工, 应具有对应旳资质；2）施工人员应穿绝缘鞋, 戴绝缘手套, 用绝缘工具；3）现场作业人员与带电设备保持保持安全距离, 组织参与现场作业旳人员严格遵守有关安全文明施工管理制度, 并学会必要旳消防和防触电等意外伤害旳防止和急救常识。
施工措施1.电缆管旳敷设A 根据电缆敷设清单上电缆旳规格、型号检查设计图纸上电缆管旳内径与否符合规定, 根据土建及机务旳施工图查对电缆保护管旳敷设位置与否对旳。
根据图纸和图纸会审记录结合现场旳施工进度, 测量电缆管旳长度、高度、弯曲半径等参数作为施工根据, 确定电缆管旳敷设位置、途径, 记录出规格和数量, 并做出预算；B 根据图纸准备施工材料, 领料时检查电缆管旳规格、材质符合设计规定。
电缆管无穿孔、裂缝和凹凸不平, 内壁光滑, 金属电缆管镀层符合设计规定, 无锈蚀；C.电缆管旳加工规定a.用煨弯机弯制电缆管, 根据管子旳直径选择合适旳模子, 管子弯制后不应有裂缝和明显旳凹瘪现象, 电缆管旳弯曲半径不得不不小于10倍旳电缆管外径, 每个电缆管旳弯头不应超过3个, 直角弯不应超过2个；b.金属电缆管在外表涂防腐漆, 镀锌管锌层剥落处涂防腐漆,电缆管内径与电缆外径之比不不不小于1.5倍。
D.电缆管敷设a.电缆沟至设备旳电缆管敷设由电缆沟至设备直埋电缆管敷设前, 应先对照机务专业图纸, 弄清电机或其他设备接线盒旳实际位置, 也许旳状况下, 还应对照实际到货旳设备, 精确旳敷设电缆管, 电缆管敷设时, 注意电缆管旳弯曲部分不要露出地面。
光伏电气施工安全技术交底记录模板
一、工程名称：____________________二、施工单位：____________________三、施工地点：____________________四、施工日期：____________________五、交底人：____________________六、参加交底人员：____________________七、交底内容：1. 工程概况及施工范围（1）工程名称：____________________（2）工程地点：____________________（3）工程规模：____________________（4）施工范围：____________________2. 施工图纸及技术规范（1）设计图纸：____________________（2）施工图纸：____________________（3）技术规范：____________________3. 施工工艺及操作规程（1）施工工艺：____________________（2）操作规程：____________________4. 安全技术措施（1）施工安全防护：____________________（2）施工用电安全：____________________（3）高空作业安全：____________________（4）起重作业安全：____________________（5）火灾爆炸安全：____________________（6）职业健康安全：____________________5. 应急预案及事故处理（1）应急预案：____________________（2）事故处理：____________________6. 施工现场管理及文明施工（1）施工现场管理：____________________（2）文明施工：____________________七、交底要求：1. 施工单位应严格按照设计图纸、技术规范和操作规程进行施工。
光伏电站电气技术交底
交底记录工程名称分项工程名称接地装置安装施工单位交底日期年月日交底提要接地装置安装施工的材料要求、机具、作业条件、质量要求和操作工艺接受交底人签名：交底作业项目：接地装置安装施工技术交底交底内容：一、材料要求：1.接地扁铁、人工接地极规格满足设计施工要求，具有质量合格证明材料。
2.接地系统材料数量合适、质量达标，具有合格证和质检报告。
二、主要机具：焊机、大锤、防腐沥青漆、毛刷等三、作业条件：1.屋面具备施工条件。
2.接地系统材料已到施工现场数量满足安装需要、质量达标。
3.施工机具、施工人员具备施工条件。
四、质量要求：主控项：1.方阵单元接地扁铁敷设需安装图纸要求。
2.人工接地极顶端入地不小于1.2米。
3.扁铁搭接宽度满足施工规范要求（L=2b）4.扁铁与人工接地极采用焊接方式搭接，焊缝要求‘两大一小’。
5.水平跨接扁铁应于支腿搭接，要求3面堆焊，搭接长度不小于120mm。
一般项：1.水平跨接、垂直下引（上引）扁铁焊缝，应先除去焊渣再用银粉漆做防锈处理。
2.下引（上引）扁铁与水平接地扁铁的焊缝因在土壤中，应用沥青漆做防腐处理。
五、操作工艺：1.人工接地极的敷设将已加工好的人工接地极按照施工蓝图要求依次在已挖好的地槽里打入大地，要求其头部长度漏出地槽地面120mm~130mm。
2.水平接地体与人工接地极的焊接人工接地极敷设结束，再将水平接地体与人工接地极采用焊接的形式搭接在一起，要求‘两大一小’。
3.水平跨接与引下（引上）按照蓝图将需要做跨接的的单元方阵支架用扁铁将其焊接在一起，再将其用扁铁引下至水平接地体焊接，整个接地系统的焊缝需做防锈和防腐处理的均做好相应工作。
交底人签名交底记录工程名称分项工程名称组件安装施工单位交底日期年月日交底提要组件安装施工的材料要求、机具、作业条件、质量要求和操作工艺接受交底人签名：交底作业项目：组件安装施工技术交底一、材料要求：1、组件外观无破损、变形，附件齐全。
二、主要机具：活动扳手、组件间隙标准卡块、卷尺、3米人字型梯等三、作业条件：1、支架安装调整已结束。
光伏站电气安全技术交底
光伏站电气安全技术交底，光伏汇集站电气安全技术交底一．35KV开关柜安装1. 工艺标准（1）基础型钢安装的允许偏差要求如下：不直度＜1mm/m＜5mm/全长水平度＜1mm/m＜5mm/全长位置偏差及不平行度＜5mm/全长（2）开关柜按照设计图纸和制造厂编号顺序安装，柜及柜内设备与各构件间连接应牢固。
（3）开关柜单独或成列安装时，其垂直度、水平偏差以及柜面偏差和柜间接缝的允许偏差要求如下：垂直度＜1.5 mm/m相邻两柜顶部＜2 mm成列柜顶部＜2 mm相邻两柜边＜1 mm成列柜面＜1 mm柜面误差接缝＜2mm（4）开关柜的接地母线，可采用不小于120mm2 铜排或软铜绞线可靠接地应有两处明显的与接地网可靠连接点。
金属柜门应以铜软线与接地的金属构架可靠连接。
成套柜应装有供检修用的接地装置。
（5）安装时不得遗漏备件和厂家资料，不得刮坏盘柜表面，不得损坏盘内元件。
（6）所有柜内的带电部分的电气间隙、爬电距离及到接地部分的安全距离应符合规范的要求。
（7）开关柜柜底座与土建预埋槽钢连接可靠，采用焊接保证接地导通良好。
2. 施工要点（1）检查基础槽钢长度、宽度、标高、直线度和水平度及相对位置是否符合设计要求，找出最高点，并标注高差，开关柜宜从中间开始就位。
（2）安装前检查表面有无刮伤或撞击痕迹，设备是否变形、损坏、受潮，对照设计图纸及核对到货清单、检查设备型号、规格、数量是否相符，以及随柜而到的有关附件、备件、仪表、仪器、专用工具的数量及规格与清单是否相符。
设备检查时厂家、监理及业主代表应在现场。
（3）所有施工机具和检测工具在施工前必须进行检查，合格后方可使用。
（4）所有电气材料进厂后，均应进行抽样检查，并向监理报验后方可使用。
（5）施工时，严格按照国家电气安装工程验收规范和标准执行。
（6）坚持按设计图纸要求进行施工，不得任意涂改。
（7）在开关柜进场安装施工方案审批后，对施工作业人员进行全面交底。
（8）凡参加施工作业人员，必须熟悉安装方法和工作内容，按施工方案要求进行施工。
光伏项目技术交底记录-电气施工安全
26)在进行电池组件安装作业时避免接触电池组件出线正负极，且应佩戴绝缘手套。
27)进行汇流箱接线时，应确保同一组串光伏组件并未形成通路，汇流箱安装接线完成后再将光伏组件之间连接线导通。
28)调试是技术性较强的工作，调试人员要加强安全意识，不懂不明确的地方不要自作决定。
37)送电后的配电室应加强管理，直至交给甲方。
38)加强产品保护，对已安装的设备应用塑料布保护起来。
审核人
交底人
接受交底人
15)附近有与明火作业相抵触的工种在作业时，不得动火；
16)施工完毕。应仔细检查清理现场，熄灭火种，切断电源方可离开；
17)施工人员必须会使用配备的消防器材。
18)高处作业人员需符合下面的要求：
19)患有高血压、心脏病、癫痫病及其他不适合高处作业的人员不得从事高处作业；（注：高处作业系指坠落高度距基准面米以上（含米）的位置，从事有可能发生高处坠落的作业）；
29)调试人员一要注意人身安全，二要注意设备仪表的使用安全。
30)调试工作必须两人或两人以上一起工作，严禁单人操作；
31)调试人员要严格遵守现场有关安全规定，严格遵守安全操作规程。
32)送电前作好绝缘测试工作，变压器油要耐压，所有的测试人、测试值、及测试时间应有详细的记录，以备查阅。对送电的设备，要围栏警示。
10)施工现场的防火，所有施工人员必须能会使用所配备的器材，施工道路保持通畅；焊割作业时应符合下列规定：
11)焊工持证上岗，无证者不得动火；
12)需办理动火证的焊、割作业，未办完动火审批手续前，不得动火；
13)焊工不了解焊、割周围环境的安全状况时，不得动火；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程名称
分项工程 名称
接地装置安装
施工单位
交底日期
年月 日
接地装置安装施工的材料要求、机具、作业条件、质量要求和操 交底提要
作工艺
接受交底人签名：
交底作业项目： 接地装置安装施工技术交底
交底内容： 一、材料要求：
1.接地扁铁、人工接地极规格满足设计施工要求，具有质量合格证明 材料。
2.接地系统材料数量合适、质量达标，具有合格证和质检报告。 二、主要机具：
1、克丝钳、尖嘴钳、剥线钳、压线钳、电工刀、一字及十字改锥。 2、万用表、兆欧表。
6 / 38
3、放线架、放线车、高凳。 4、电炉子、电烙铁、锡锅、锡斗、锡勺等。
四、质量要求 Ⅰ、主控项目 1、三相或单相交流单芯电缆，不得单独穿于钢导管内。 2、不同回路，不同电压等级的交流和直流线缆，不应穿于同一导管内。 Ⅱ、一般项目 1、线缆敷设前，应清除线槽及桥架内杂物和积水。线槽或桥架口应有保
7 / 38
2、线缆的分色：为了保证安全和施工方便，在线槽、桥架出口处至配电 箱、盘总开关的一段干线回路及各用电支路应按色标要求分色，L1 相为黄色， L2 相为绿色，L3 相为红色，N（中性线）为淡蓝色，PE（保护线）为绿/ 黄色。至汇流箱的支线（4 平小线）为红正、黑负。 Ⅱ、清扫线槽、桥架
用抹布和扫帚将线槽、桥架内的杂物积水清理干净。 Ⅲ、带护口
交底提要
工艺
接受交底人签名：
交底作业项目： 组件安装施工技术交底 一、材料要求：
1、组件外观无破损、变形，附件齐全。 二、主要机具：
活动扳手、组件间隙标准卡块、卷尺、3 米人字型梯等 三、作业条件：
1、支架安装调整已结束。 2、组件已到场。 四、质量要求： 主控项：①组件拆箱后，单块组件搬运时应由两人搬运。防止磕、碰、 划伤组件。 ②在组件调平调直时，同时应尽量确保组件横向间隙为 20mm。 一般项：①安装前应看清组件型号，不同的安装地点安装的组件型号 不一样。 ②调平时，组件及 Z 型钢不平的地方应用金属片将其垫平。 五、操作工艺：
将敷设线缆要穿过的线槽、桥架口用布绑扎成护口，保证线缆在敷设时不 会破损。 Ⅳ、放线、断线 1、放线前应根据图纸对线缆的品种、规格、质量进行核对。 2、放线：对整盘导线放线时，将导线置于放线架或放线车上，放线避免 出现死扣或背花。 3、断线：剪断线缆时，盒内导线的预留长度为 15cm，箱内导线的预留 长度为箱体周长的 1/2。 Ⅴ、线缆的绑扎 线缆在梯式桥架内敷设时，需要用绑扎带将其固定，绑扎点间距不应大于 2m。 Ⅵ、线槽、桥架敷线 1、当线缆较长或转弯较多时，要有多人在线槽、桥架间协助敷设。 2、两人敷设时，一拉一送，配合协调。 Ⅶ、线缆连接
4、线缆在桥架、线槽敷设后不得有积水和潮气侵入，必须保证线缆绝 缘强度符合设计规范要求。
5、已向敷设线缆的操作人员做好技术交底。 二、材质要求
1、绝缘导线：导线的规格，型号必须符合设计要求，并应有出厂合格证 和试验单。导线进场时要检验其规格，型号，外观及导线上的标识，并 用卡尺检验导线直径是否符合国家标准。 2、护套：根据线槽尺寸孔的大小选择相应规格的护套。 3、压线端子：根据导线截面和根数正确选择使用压线端子，并必须有合 格证。 4、连接套管：根据导线材质、规格正确选择相应材质、规格的连接套管， 并有合格证。 三、工器具
焊机、大锤、防腐沥青漆、毛刷等 三、作业条件：
1.屋面具备施工条件。
1 / 38
2.接地系统材料已到施工现场数量满足安装需要、质量达标。 3.施工机具、施工人员具备施工条件。 四、质量要求： 主控项：1.方阵单元接地扁铁敷设需安装图纸要求。
2.人工接地极顶端入地不小于 1.2 米。 3.扁铁搭接宽度满足施工规范要求（L=2b） 4.扁铁及人工接地极采用焊接方式搭接，焊缝要求‘两大一 小’。 5.水平跨接扁铁应于支腿搭接，要求 3 面堆焊，搭接长度不 小于 120mm。 一般项：1.水平跨接、垂直下引（上引）扁铁焊缝，应先除去焊渣再 用银粉漆做防锈处理。 2.下引（上引）扁铁及水平接地扁铁的焊缝因在土壤中，应 用沥青漆做防腐处理。 五、操作工艺： 1.人工接地极的敷设 将已加工好的人工接地极按照施工蓝图要求依次在已挖好的地槽里打入 大地，要求其头部长度漏出地槽地面 120mm~130mm。 2.水平接地体及人工接地极的焊接 人工接地极敷设结束，再将水平接地体及人工接地极采用焊接的形式搭接在 一起，要求‘两大一小’。 3.水平跨接及引下（引上）
工程名称
交底记录
分项工程 名称
电缆敷设及接线
施工单位
交底日期
年月 日
电缆敷设及接线施工的材料要求、机具、作业条件、质量要求 交底提要
和操作工艺
接受交底人签名：
交底作业项目：
5 / 38
电缆敷设及接线施工技术交底
交底内容： 一、作业条件
1、桥架、线槽安装结束，桥架、线槽内无积水和杂物。 2、桥架、线槽安装结束经甲方和监理验收合格。 3、线缆不应有破损和灰尘污染。
2 / 38
按照蓝图将需要做跨接的的单元方阵支架用扁铁将其焊接在一起，再将其用 扁铁引下至水平接地体焊接，整个接地系统的焊缝需做防锈和防腐处理的均 做好相应工作。
交底人签名
工程名称 施工单位
交底记录 分项工程 名称
交底日期
3 / 38
组件安装
年月 日
组件安装施工的材料要求、机具、作业条件、质量要求和操作
护措施，不进入接线盒（箱）的垂直线槽或桥架口穿入线缆后，线槽和桥架 口应密封。
2、线槽敷线应符合下列规定： （1）线缆在线槽内有一定余量，不得有接头。线缆按回路编号分段绑扎， 绑扎点间距不应大于 2m； （2）同一电源的不同回路无抗干扰要求的线路可敷设于同一线槽内；敷设 于同一线槽内有抗干扰要求的线路用隔板隔离，或采用屏蔽电线且屏蔽护套 一端接地。 五、工艺流程 选择线缆→清扫线槽、桥架→带护口→放线及断线→线缆的绑扎→线槽、桥 架内敷线→线缆连接→接头包扎→线路检查绝缘摇测 六、操作工艺 Ⅰ、选择线缆 1、根据设计图纸要求，正确选择线缆规格、型号。
4 / 38
①组件搬运、安装 组件搬运、固定时，不得由一人单独操作，以确保组件的安全。将组件放到 支架上后，一人扶住以防滑落，另一人则由上往下用螺母把组件固定在支架 上，预紧螺栓。 ②组件调平 对预紧的组件方阵进行外观调整，使各个组件之间的间隔一致，约为 20mm。 使各行各列之间横平竖直。
交底人签名
