继电器和接触器的主要区别

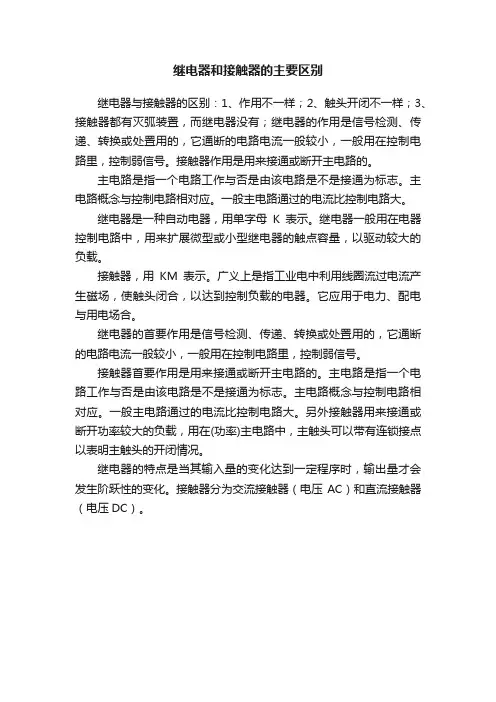

继电器和接触器的主要区别
继电器与接触器的区别：1、作用不一样；2、触头开闭不一样；3、接触器都有灭弧装置，而继电器没有；继电器的作用是信号检测、传递、转换或处置用的，它通断的电路电流一般较小，一般用在控制电路里，控制弱信号。

接触器作用是用来接通或断开主电路的。

主电路是指一个电路工作与否是由该电路是不是接通为标志。

主电路概念与控制电路相对应。

一般主电路通过的电流比控制电路大。

继电器是一种自动电器，用单字母K表示。

继电器一般用在电器控制电路中，用来扩展微型或小型继电器的触点容量，以驱动较大的负载。

接触器，用KM表示。

广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

它应用于电力、配电与用电场合。

继电器的首要作用是信号检测、传递、转换或处置用的，它通断的电路电流一般较小，一般用在控制电路里，控制弱信号。

接触器首要作用是用来接通或断开主电路的。

主电路是指一个电路工作与否是由该电路是不是接通为标志。

主电路概念与控制电路相对应。

一般主电路通过的电流比控制电路大。

另外接触器用来接通或断开功率较大的负载，用在(功率)主电路中，主触头可以带有连锁接点以表明主触头的开闭情况。

继电器的特点是当其输入量的变化达到一定程序时，输出量才会发生阶跃性的变化。

接触器分为交流接触器（电压AC）和直流接触器（电压DC）。

继电器与接触器的区别与不同

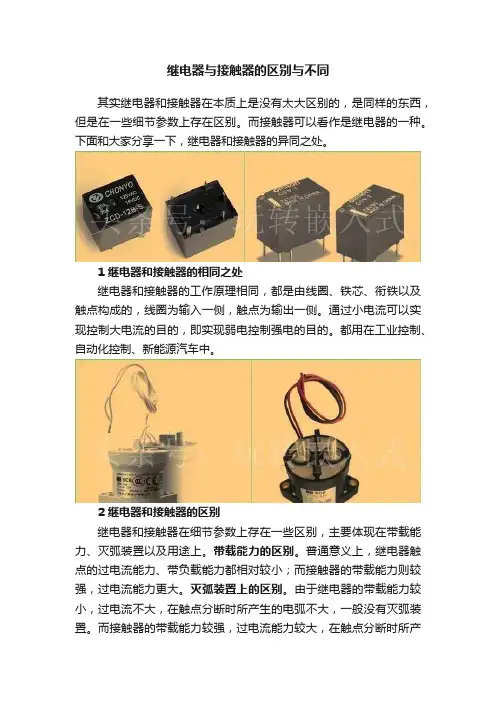

继电器与接触器的区别与不同其实继电器和接触器在本质上是没有太大区别的，是同样的东西，但是在一些细节参数上存在区别。

而接触器可以看作是继电器的一种。

下面和大家分享一下，继电器和接触器的异同之处。

1 继电器和接触器的相同之处继电器和接触器的工作原理相同，都是由线圈、铁芯、衔铁以及触点构成的，线圈为输入一侧，触点为输出一侧。

通过小电流可以实现控制大电流的目的，即实现弱电控制强电的目的。

都用在工业控制、自动化控制、新能源汽车中。

2 继电器和接触器的区别继电器和接触器在细节参数上存在一些区别，主要体现在带载能力、灭弧装置以及用途上。

带载能力的区别。

普通意义上，继电器触点的过电流能力、带负载能力都相对较小；而接触器的带载能力则较强，过电流能力更大。

灭弧装置上的区别。

由于继电器的带载能力较小，过电流不大，在触点分断时所产生的电弧不大，一般没有灭弧装置。

而接触器的带载能力较强，过电流能力较大，在触点分断时所产生的电弧较为严重，为了抑制电弧，会增加灭弧装置，如磁吸、真空腔等。

用途上的区别。

继电器的触点一般为多组，即有常开点又有常闭点，可以实现多组负载的同时控制，因而在工业、自动化行业中应用比较多。

而接触器多为单触点的形式，主要用在新能源汽车、电力电子行业。

继电器和接触器没有明显的区别，由于本质上都是同样的东西，只是把带载能力较强的称作接触器。

随着新能源汽车的兴起，高压直流接触器的需求越来越大，一台电动汽车上会用到主正、主副、预充在内的5只接触器，由于峰值电流较大，新能源汽车的接触器都会做电弧抑制考虑，比较常见的做法是抽真空、加磁吸装置。

所以，在使用时为了达到良好的灭弧效果，触点会有正负之分。

新能源汽车的兴起，将直流高压接触器带入了一个高速发展的时代，在过电流能力、温升以及电弧抑制上将会带来更大的突破。

空开断路器中间继电器交流接触器区别

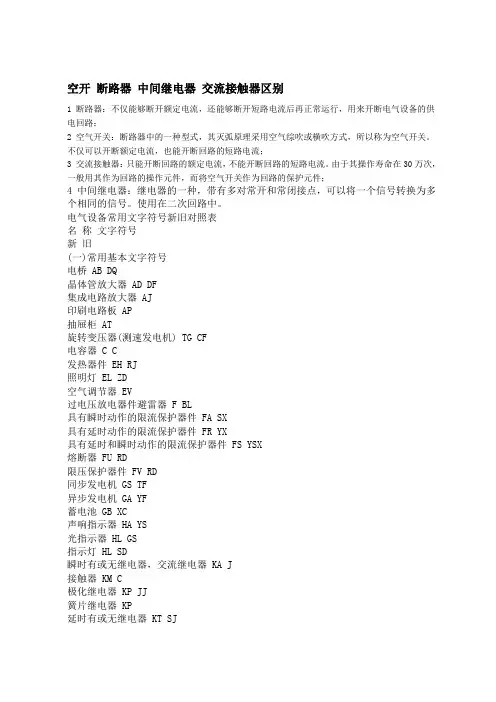

空开断路器中间继电器交流接触器区别1 断路器：不仅能够断开额定电流，还能够断开短路电流后再正常运行，用来开断电气设备的供电回路；2 空气开关：断路器中的一种型式，其灭弧原理采用空气综吹或横吹方式，所以称为空气开关。

不仅可以开断额定电流，也能开断回路的短路电流；3 交流接触器：只能开断回路的额定电流，不能开断回路的短路电流。

由于其操作寿命在30万次，一般用其作为回路的操作元件，而将空气开关作为回路的保护元件；4 中间继电器：继电器的一种，带有多对常开和常闭接点，可以将一个信号转换为多个相同的信号。

使用在二次回路中。

电气设备常用文字符号新旧对照表名称文字符号新旧(一)常用基本文字符号电桥 AB DQ晶体管放大器 AD DF集成电路放大器 AJ印刷电路板 AP抽屉柜 AT旋转变压器(测速发电机) TG CF电容器 C C发热器件 EH RJ照明灯 EL ZD空气调节器 EV过电压放电器件避雷器 F BL具有瞬时动作的限流保护器件 FA SX具有延时动作的限流保护器件 FR YX具有延时和瞬时动作的限流保护器件 FS YSX熔断器 FU RD限压保护器件 FV RD同步发电机 GS TF异步发电机 GA YF蓄电池 GB XC声响指示器 HA YS光指示器 HL GS指示灯 HL SD瞬时有或无继电器，交流继电器 KA J接触器 KM C极化继电器 KP JJ簧片继电器 KP延时有或无继电器 KT SJ电感器 L L电抗器 L DK电动机 M D同步电动机 MS TD异步电动机 MA YD电流表 PA I电压表 PV U电能表 PJ Wh断路器 QF DL电动机保护开关 QM隔离开关 QS GLK电阻器 R R电位器 RP W控制开关 SA KK选择开关 XK按钮开关 SB AK电流互感器 TA LH控制变压器 TC KB电力变压器 TM LB电压互感器 TV YH整流器 U ZL二极管 V D晶体管 B晶闸管 KG电子管 VE G控制电路用电源的整流器 VC KZ 连接片 XB LP测试插孔 XJ插头 XP CT插座 XS CZ端子板 XT JX电磁铁 YA DT电磁制动器 YB ZD电磁离合器 YV CLH电磁吸盘 YH CX电动阀 YM电磁阀 YV(二)常用辅助文字符号电流 A L交流 AC JL自动 A，AUT Z加速 ACC JS附加 ADD F可调 ADJ T辅助 AUX FZ异步 ASY Y制动 B，BRK ZD 黑 BK蓝 BL A向后 BW H控制 C K直流 DC ZL紧急 EM低 L D正，向前 FW Q 绿 GN L高 H G输入 IN SR感应 IND Y左 L ZU主，中 M Z手动 M，MAN S 断开 OFF DK闭合 ON BH输出 OUT SC记录 R JL右 R YO反 R F红 RD H复位 R，RST F 备用 RES BY信号 S X起动 ST Q停止 STP T同步 SYN T温度 T W时间 T S速度 V SD电压速度 V Y 白 WH B黄 YE U。

接触器和继电器的区别

有些用户来电说交流接触器经常烧毁触点，但不知道该不该换成固态继电器来延长寿命，那今天就给大家简单介绍下他们之间的区别
区别：1.接触器可以过大电流，一般直接带负载。

继电器只能过小电流，一般用来驱动接触器或用在控制回路。

2.接触器有灭弧功能，断电器没得。

也就是说接触器用在主电路多，继电器只是作为扩充触头用的多。

3.继电器的主要作用是信号检测、传递、变换或处理用的，它通断的电路电流通常较小，一般用在控制电路里，控制弱信号。

接触器主要作用是用来接通或断开主电路的。

4.继电器可以对各种电量或非电量的变化作出反应,而接触器只有在一定的电压信号下动作.
5.继电器用于切换小电流的控制电路,而接触器则用来控制大电流电路,因此,继电器触头容量较小(不大于5A),且无灭弧装置.
继电器的主要优点是在触点闭合的时候不易产生弧光，做接触器的主触头比较好。

但是在控制中，它没有辅助触点，由它搭控制电路不好搭。

如果要
真的需要换成继电器的话注意一下固态继电器选型的时候多放些余量
资料来源。

接触器与继电器的区别

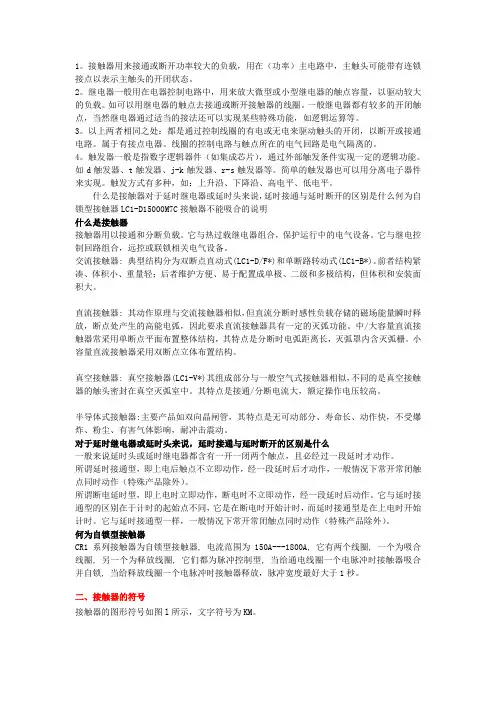

1。

接触器用来接通或断开功率较大的负载，用在（功率）主电路中，主触头可能带有连锁接点以表示主触头的开闭状态。

2。

继电器一般用在电器控制电路中，用来放大微型或小型继电器的触点容量，以驱动较大的负载。

如可以用继电器的触点去接通或断开接触器的线圈。

一般继电器都有较多的开闭触点，当然继电器通过适当的接法还可以实现某些特殊功能，如逻辑运算等。

3。

以上两者相同之处：都是通过控制线圈的有电或无电来驱动触头的开闭，以断开或接通电路。

属于有接点电器。

线圈的控制电路与触点所在的电气回路是电气隔离的。

4。

触发器一般是指数字逻辑器件（如集成芯片），通过外部触发条件实现一定的逻辑功能。

如d触发器、t触发器、j-k触发器、r-s触发器等。

简单的触发器也可以用分离电子器件来实现。

触发方式有多种，如：上升沿、下降沿、高电平、低电平。

什么是接触器对于延时继电器或延时头来说，延时接通与延时断开的区别是什么何为自锁型接触器LC1-D15000M7C接触器不能吸合的说明什么是接触器接触器用以接通和分断负载。

它与热过载继电器组合，保护运行中的电气设备。

它与继电控制回路组合，远控或联锁相关电气设备。

交流接触器: 典型结构分为双断点直动式(LC1-D/F*)和单断路转动式(LC1-B*)。

前者结构紧凑、体积小、重量轻；后者维护方便、易于配置成单极、二级和多极结构，但体积和安装面积大。

直流接触器: 其动作原理与交流接触器相似，但直流分断时感性负载存储的磁场能量瞬时释放，断点处产生的高能电弧，因此要求直流接触器具有一定的灭弧功能。

中/大容量直流接触器常采用单断点平面布置整体结构，其特点是分断时电弧距离长，灭弧罩内含灭弧栅。

小容量直流接触器采用双断点立体布置结构。

真空接触器: 真空接触器(LC1-V*)其组成部分与一般空气式接触器相似，不同的是真空接触器的触头密封在真空灭弧室中。

其特点是接通/分断电流大，额定操作电压较高。

半导体式接触器:主要产品如双向晶闸管，其特点是无可动部分、寿命长、动作快，不受爆炸、粉尘、有害气体影响，耐冲击震动。

交流接触器与继电器的区别.doc

交流接触器与继电器的区别交流接触器跟继电器的区别1、二者工作原理一样、实现的控制方式也一样。

2、接触器的一般作为控制回路主体执行元件使用，触点分主、辅，触点数量较少，触点容量较大、通断负荷能力大，大容量通常有灭弧罩增强开断能力。

除此而外，它也有1-2对辅助触点作为控制用。

3、继电器的常开、常闭触点数量较多，容量小，没有主、辅助之分，一般作为控制回路的中继续转换使用。

4、继电器的触头容量一般不会超过5A，小型继电器的触头容量一般只有1A或2A而接触器的触头容量最小也有10A到20A;5、继电器的线圈有直流和交流之分，而接触器的线圈只有交流;6、接触器的触头通常有三个主触头另外还有若干个辅助触头，而继电器的触头一般不分主辅;7、继电器的触头有时是成对设置的，即常开触头和常闭触头组合在一起，而继电器一般主触头都是常开触头，不会成对设置;8、继电器针对特定的要求，会与其它装置组合设计成时间继电器、压力继电器等等，有附加功能，而接触器一般不会具有附加的功能。

电磁式的继电器和接触器，它们的工作原理应该说是一样的。

有时就是同一个器件，用在这个电路作为接触器，用到另外一个电路又作为继电器使用。

如何区别呢?区别的方法就是看它们具体的用途了。

继电器的主要作用则是起信号检测、传递、变换或处理用的，它通断的电路电流通常较小，即一般用在控制电路(与主电路对比)。

交流接触器跟继电器的区别在哪里?1、代替小型接触器中间继电器的触点具有一定的带负荷能力，当负载容量比较小时，可以用来替代小型接触器使用，比如电动卷闸门和一些小家电的控制。

这样的优点是不仅可以起到控制的目的，而且可以节省空间，使电器的控制部分做得比较精致。

2、增加接点数量这是中间继电器最常见的用法，例如，在电路控制系统中一个接触器的接点需要控制多个接触器或其他元件时而是在线路中增加一个中间继电器。

3、增加接点容量我们知道，中间继电器的接点容量虽然不是很大，但也具有一定的带负载能力，同时其驱动所需要的电流又很小，因此可以用中间继电器来扩大接点容量。

接触器与继电器的区别与联系

接触器与继电器的区别与联系继电器接触器1、接触器(Contactor)的工作原理接触器是指工业电中利用电流流过线圈产生磁场，使触头闭合，以达到控制负载的电器。

接触器由电磁系统（铁心，静铁心，电磁线圈）触头系统（常开触头和常闭触头）和灭弧装置组成。

其原理是当接触器的电磁线圈通电后，会产生很强的磁场，使静铁心产生电磁吸力吸引衔铁，并带动触头动作：常闭触头断开；常开触头闭合，两者是联动的。

当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触头复原：常闭触头闭合；常开触头断开.在工业电气中，接触器的型号很多，电流在5A-1000A的不等，其用处相当广泛。

在电工学上,接触器是一种用来接通或断开带负载的交直流主电路或大容量控制电路的自动化切换器，主要控制对象是电动机，此外也用于其他电力负载，如电热器，电焊机，照明设备，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。

接触器控制容量大。

适用于频繁操作和远距离控制。

是自动控制系统中的重要元件之一。

2、接触器(Contactor)的分类通用接触器可大致分以下两类：1、交流接触器。

主要有电磁机构。

触头系统。

灭弧装置等组成。

常用的是CJ10。

CJ12。

CJ12B等系列。

2、直流接触器，一般用于控制直流电器设备，线圈中通以直流电，直流接触器的动作原理和结构基本上与交流接触器是相同的。

因为可快速切断交流与直流主回路和可频繁地接通与大电流控制(某些型别可达800安培)电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，并作为远距离控制装置。

交流接触器直流接触器4、接触器(Contactor)的功能说明交流接触器利用主接点来开闭电路，用辅助接点来导通控制回路。

主接点一般是常开接点，而辅助接点常有两对常开接点和常闭接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

一、中间继电器和交流接触器有何异同点15题知识点

一、中间继电器和交流接触器有何异同点中间继电器将一个信号变成多个输出信号或将信号放大，起到信号中转作用，通常用于传递信号和同时控制多个电路，也可直接用它来控制小容量电动机或其他电气执行元件。

交流接触器特点：交流线圈、有短路环、常采用双断口桥式触点。

交流接触器的主要部分是：电磁系统、触点系统、灭弧装置。

中间继电器和接触器的结构和工作原理大致相同，主要区别在于：接触器：用于主电路、电流大，触电数量较多，动作灵敏，一般只能在一定的电压作用下动作。

中间继电器：用于控制电路，电流小（继电器触头容头量较小，不大于5A ），无灭弧装置，可在各种电量或非电量的作用下动作。

二、热继电器有何作用？如何选用热继电器？如何整定热继电器的保护值热继电器用途：热继电器是利用电流的热效应原理工作的保护电器，在电路中用作电动机的过载保护和断相保护。

热继电器的选用：1星形联结的电动机可选用两相或三相结构的热继电器；三角形联结的电动机应选用带断相保护的三相结构热继电器。

2在长期工作制或间断长期工作制下，按电动机的额定电流来确定热继电器的型号及热元件的额定电流等级。

3在不频繁起动的场合，要保证热继电器在电动机起动过程中不产生误动作。

4对于正反转和通断频繁的特殊工作制电动机，不宜采用热继电器作为过载保护装置，必要时可选用埋入电动机绕组的温度继电器或热敏电阻来保护整定保护值：额定电流应接近或略大于电动机的额定电流，电动机启动频繁或电动机启动时间超过5s，额定电流为1.1-1.5倍。

先将电流调至比电动机额定电流小，然后让电动机正常负载运行，待热继电器过载保护以后，再将整定电流调大一些，直到电动机正常负载运行，刚好不动作位置。

三、单相交流接触器线圈得电后如果出现异响，有可能是什么原因四、交流接触器的铁心为什么要加短路环由于交流电磁铁的磁通是交变的，线圈磁场对衔铁的吸引力也是交变的。

当交流电流过零时，线圈磁通为零，对衔铁的吸引力也为零，衔铁在复位弹簧作用下将产生释放趋势，这就使动、静铁心之间的吸引力随着交流电的变化而变化，从而产生振动和噪音，加速动、静铁心接触面积的磨损，引起结合不良，严重时还会使触点烧蚀。

交流接触器与继电器的区别

首先说明交流接触器一般有主触点和辅助触点之分，主触点是用来接通和断开低压电气设备主电源回路中的，相对来说触点容量较大。

而辅助触点则是用在控制回路中，有常开和常闭之分，由于控制回路中的电流相对要小，因此相对于主触点来说其容量要小许多。

而继电器则只应用在控制回路和保护回路中，但可以在回路中实现用小电流、低电压来控制大电流、高电压设备的功能，在接点容量和数量不足时还能起到扩容的作用。

根据继电器功能不同，在控制回路中可以起到不同的作用，如：时间继电器、电流继电器、电压继电器、中间继电器、信号继电器等等。

继电器的线圈有电压、电流、直流、交流等之分，根据回路的要求分别用于不同的回路中，由于这些回路的电流一般都比较小因此继电器的接点容量也都相对较小，因此不能直接用于主电源回路中。

工作原理：接触器的线圈是接于低压设备的控制回路中，当线圈两端电压达到额定值的70%以上时，使铁心磁饱和吸合衔铁，同时带动其主触点接通主电源至电气设备，当接触器的线圈失电后衔铁释放，主触点断开切断设备主电源。

继电器的线圈根据直流、交流、电流、电压的不同接于相应的回路中，当满足线圈吸合的条件时，吸合衔铁，带动其常开常闭接点相应动作，在回路中起到不同的作用，有些继电器可长期带电，有些则不能，所以回路中有些继电器即便失电也不会造成电气设备的停运，而有些继电器即便得电业不会造成设备的启动运转。

继电器主要用于控制回路中 ,电流比较小 ,动作比较频繁的场所 .一般继电器的体积比较小 .接触器大多用于主回路中 ,用来控制功率比较大的设备的运行 .继电器也常作为接触器的辅助触点延伸元件 ,比如接触器触点不够 ,加装继电器 , 接触器继电器都分交流直流 .主要指线圈 .接触器主要用在主电路当中 ,触点容量大 ,但辅助触点少 ,继电器主要用在控制回路当中 , 或者当接触器辅触点用 ,线圈都有不同的电压等级 , 有的中间继电器可以代替小容量的接触器用 .交流继电器接触器铁芯用硅钢片组装 ,有短路环 ,直流铁心可用整块钢无短路环 .短路环起降低噪音的作用在一个控制回路中是离不开接触器和继电器的，接触器主要是用于一次回路的，可以通过较大的电流（可达几百到一千多 A），继电器是用于二次回路的只能通过小电流（几 A 到十几 A），实现各种控制功能，继电器的触点较多，种类也很多，有时间继电器，交流继电器，电磁式继电器等分类很细，主要用于二次保护用接触器电流较大，一次为铁磁线圈和主触头。

继电器跟接触器的区别

继电器跟接触器的区别继电器和接触器都是电磁式开关电器，但前者属于⼯作在控制回路中的开关电器，⽽后者属于⼯作在主回路中的开关电器。

下⾯是店铺为你整理的继电器跟接触器的区别，供⼤家阅览! 继电器跟接触器的区别篇⼀⼀、我们先看两者的共同特征： 1、第⼀个概念，叫做转换深度式中的叫做断开或者截⽌时的电阻，叫做接通或者导通时的电阻，h 叫做转换深度对于有触点的开关电器，;对于⽆触点的电器，正是由于有触点的开关电器，它的转换深度⽐较⾼，从⽽保证在接通电路时，开关电器的执⾏电流电能损耗⼩，对被控电路的影响也⼩;断开电路时，有触点的开关电器，其执⾏电路ide电阻⾮常⾼，从⽽可以保证电器的耐压⽔平。

相⽐之下，⽆触点电器在开断后，它不会产⽣电弧。

但⽆触点电器的转换深度⽐较低，因此其损耗较⼤，且发热相对要严重得多。

2、第⼆个概念，关于电磁式电器的结构电磁式电器的结构包括触头部件、操动系统和线圈等部件，还有灭弧系统及部件。

电磁式电器分为三类，有电压继电器、电流继电器和其它专门功能的继电器(例如温度继电器、时间继电器和热继电器等等)。

接触器也具有这些结构特征。

简单描述： (1)当电磁式继电器的激磁线圈通电后，激磁线圈电流逐渐增加并在电磁系统中产⽣磁通，其中衔铁与铁⼼之间⽓隙中的磁通将作⽤于衔铁。

随着⼯作磁通逐渐增加，作⽤于衔铁上的电磁吸⼒(转矩)也越来越⼤。

当电磁吸⼒⼤于系统反⼒时，衔铁将绕其转动轴转动带动其执⾏部分(触头系统)的动触头C0运动，从⽽实现常开触头和常闭触头变位。

(2)激磁线圈断电后，激磁线圈电流逐渐减⼩，电磁系统中的磁通也逐渐降低，⼯作⽓隙磁通也随之降低，作⽤于衔铁上的电磁吸⼒越来越⼩。

当电磁吸⼒⼩于衔铁反⼒时，衔铁在系统反⼒的作⽤下开始向其初始位置返回，带动动触点C0向其初始位置运动，直⾄常开触点和常闭触头复位。

3、第三个概念，叫做电磁式电器的返回特性返回系数是电磁式继电器共同具有的特性，它反应了电器的继电特性明显程度。

接触器和继电器的区别

一、什么是接触器
接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。

接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

二、什么是继电器
继电器是一种自动电器，它适用于远距离接通和分断交、直流小容量控制电路，并在电力驱动系统中供控制、保护及信号转换用。

控制继电器的输入量通常是电流、电压等电量，也可以是温度、压力、速度等非电量，输出量则是触点动作时发出的电信号或输出电路的参数变化。

继电器的特点是当其输入量的变化达到一定程序时，输出量才会发生阶跃性的变化。

三、接触器和继电器的区别
1、触点容量不同
接触器的触点容量大于继电器，接触器的触头没有低于10A的，而继电器的容量则最高不会超过5A。

2、触点数设计不同
接触器的触点数不是成对设计，三组常开触点为主触点，再加上辅助触点常开和常闭。

继电器的触点数是成对设计，且没有辅助触点的。

3、作用不同
继电器的作用是起到信号的检测、转换以及传送等作用，而且它的触点通断电流比较小，常用在控制电路中。

接触器的作用就是起到接通或是切断主电路的作用，其通断电流较大常用在主电路中，使大功率负载得电或失电。

4、灭弧装置不同
接触器和继电器一个最重要的区别就是接触器都有灭弧装置，而继电器没有的。

5、附加产品不同
继电器衍生品多也就是附加产品多，接触器比较单一且没有什么额外附加产品。

继电器能设计成时间继电器、速度继电器、计数器等，接触器就没有。

6、使用不同
接触器有时可以当继电器使用，但继电器往往不能当接触器使用。

试比较交流接触器与中间继电器的相同及不同之处

简答题（1）、试比较交流接触器与中间继电器的相同及不同之处，并说明如果采用PLC控制，还需要中间继电器吗？（2）、如下图所示电路，能否实现正反转功能？该电路存在一些不足，试从电气控制的保护和易操作性等方面加以改进。

评分标准：能实现正反转。

（1分）保护环节不全，加互锁不能实现正反转直接切换，加机械互锁。

有前述文字说明画出下图得（7分），有详细正确的文字说明没有图得（6分）只有上述简单说明得（3分）（3）、有两条传送带，按下起动按钮，3号传送带先开始运行，5秒后2号传送带自行起动。

再5秒后1号传送带自行起动。

按下停止按钮，停机的顺序与起机的顺序相反，间隔4秒。

试设计梯形图程序（20分）1．I/O口分配（6分）2．梯形图程序（14分）（4）、CPU连续执行用户任务的循环序列称为扫描。

一个机器扫描周期（用户程序运行一次），分为读输入（输入采样），执行程序，处理通讯请求，执行CPU 自诊断，写输出（输出刷新）等五个阶段，CPU周而复始地循环扫描工作。

也可以把扫描周期简化为读输入、执行用户程序和写输出三个阶段。

（5）、请简述断电延时型时间继电器的动作情况(6)、有两条传送带，按下起动按钮，2号传送带先开始运行，5秒后1号传送带自行起动。

按下停止按钮，1号传送带先停，4秒之后，2号传送带自动停止。

试用欧姆龙C系列P型机设计梯形图程序（20分）1．I/O口分配（6分）2．梯形图程序（14分）（7）、简述PLC扫描的工作过程？（8）、下图是一个手动Y-△接起动控制电路，试简述其工作过程。

（9）、在控制线路主电路中，装有熔断器和热继电器，问：可否只装一个？简述理由。

中间继电器与交流接触器的区别

中间继电器与交流接触器的区别
中间继电器是我们常见的一种继电器产品，它的用途非常广泛，凡是用到继电器的地方，都会用到中间继电器！它主要用于继电爱护与自动掌握系统中，以增加触点的数量及容量。

在使用中间继电器的时候，我们经常会遇到接触器，它的功能和用途与中间继电器几乎完全一样，那么他们之间究竟有什么区分呢？中间继电器的结构和原理与沟通接触器基本相同，与接触器的主要区分在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。

所以，它只能用于掌握电路中。

它一般是没有主触点的，由于过载力量比较小。

所以它用的全部都是帮助触头，数量比较多。

新国标对中间继电器的定义是K，老国标是KA。

中间继电器可作为爱护用，也可作为自动装置掌握用，以增加爱护的掌握回路的触点数量及容量、扩大掌握范围的提高掌握力量等。

然而面对纷繁简单的现代化电气产品，如何合理选择、正确使用，是掌握系统操作、管理人员亲密关注并且必需优选解决的实际问题。

由于我单位的作业场所限制，则更加强了电力系统自动扮装置在运行过程中的特别性。

要做到合理选择，正确使用，就必需充分分析掌握系统相应的实际使用条件与实际技术参数要求，恰如其分地提出选择中间继电器以满意必需达到的技术性能要求。

1。

接触器与继电器原理区别及应用

接触器与继电器原理区别及应用
接触器和继电器是控制电气设备的常见元件，它们在原理和应用方面有一些区别。

一、原理区别：
1.接触器的工作原理：
接触器是一种电动机械开关，其工作原理是通过电磁力控制触点的闭合和断开。

当通过电磁激励器产生的电磁力足够大时，会吸引触点闭合，当电磁激励器停止激励或者电源断电时，触点会打开。

2.继电器的工作原理：
继电器也是一种电动机械开关，其工作原理是通过电流和磁场的相互作用来控制触点的闭合和断开。

当继电器的激励线圈通电时，产生的磁场会吸引触点闭合，当激励线圈停止通电或电源断电时，触点会打开。

二、应用区别：
1.接触器的应用：
接触器通常用于控制大功率的电气设备或电机，如电动机、空调、照明系统等。

接触器的触点材料是银合金，能够承受较大的电流和电压。

因此，接触器常用于需要长时间稳定工作，并且需要经常开关负载的场合。

2.继电器的应用：
继电器通常用于控制小功率的电气设备或电路，如自动控制系统、电子设备等。

继电器的触点材料是钨合金，通常适用于需要更快速开关，但
不要求承受大电流和大电压的场合。

继电器的小型化和高可靠性使其在电子设备中得到广泛应用。

总之，接触器适用于需要长时间稳定工作并且需要经常开关负载的场合，而继电器适用于需要较快速开关小功率电气设备或电路的场合。

综上所述，接触器和继电器在原理和应用方面有一些区别。

接触器通过电磁力来控制触点的开关状态，适用于控制大功率电气设备；继电器通过电流和磁场相互作用来控制触点的开关状态，适用于控制小功率电气设备或电路。

接触器与继电器的区别

接触器与继电器的区别一、结构区别：1、接触器由触头装置、传动装置及灭弧装置组成，而继电器一般不带灭弧装置。

2、接触器有主触头和辅助触头之分，主触头较大，有多种接触形式，辅助触头比较小,多为点接触;而继电器只有一种触头,采用点接触形式，且较小。

3、继电器一般重量轻、体积小，接触器一般比继电器大，有的还非常笨重。

4、接触器的传动装置无论是电磁式、电空式或液压式，其输入量只能是电量；而继电器的传动装置有两种：电磁式和机械式，也决定了继电器的输入量非常广泛，可以是电量，也可以是非电量。

二、工作原理区别1、电磁式接触器与电磁式继电器工作原理类似，都是电磁线圈通电带动触点进行分、合动作。

2、机械式继电器则与电空式或液压式接触器工作原理完全不同，机械式继电器是通过压力、温度、速度、光、声、热等各种物理量，转换成对控制电路的通断控制；电空式和液压式接触器是利用电量控制压缩空气或高压液体带动触头动作，以实现对负载电路的通断控制。

三、用途区别：1、接触器由于有主触点和灭弧罩，且主触点容量较大、通断能力强，因此接触器主触点是用来断开和接通主电路、辅助电路或大容量的控制电路，触头工作电压通常是380V及以上；而继电器触点容量相对较小，只应用在控制回路和保护回路中，起控制和保护作用，触头通常工作在220V以下。

2、接触器通断能力较强，可以带电机负载，而同样电流的继电器则不能带电机负载。

四、作用区别：1、交流接触器主要用作开关元件以控制电机等负载的大电路中；继电器作为电路控制元件，具有承上启下的功能，以低电压控制高电压、小电流控制大电流。

2、在接点容量和数量不足时，继电器具有扩容的作用。

3、继电器可利用电压、电流、温度、压力、速度等信号源作为电气保护；接触器只具有一定的失压保护功能。

接触器和继电器的区别全解

接触器和继电器的区别全解标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]继电器个接触器的区别电磁式的继电器和接触器，它们的工作原理应该说是一样的。

有时就是同一个器件，用在这个电路作为接触器，用到另外一个电路又作为继电器使用。

如何区别呢区别的方法就是看它们具体的用途了。

继电器的主要作用则是起信号检测、传递、变换或处理用的，它通断的电路电流通常较小，即一般用在控制电路（与“主电路”对比）。

接触器主要作用是用来接通或断开主电路的。

所谓主电路是指一个电路工作与否是由该电路是否接通为标志。

主电路概念与控制电路相对应。

一般主电路通过的电流比控制电路大。

因此，就如一楼的朋友说的，容量大的接触器一般都带有灭弧罩（因为大电流断开会产生电弧，不采用灭弧罩灭弧，将烧坏触头）。

如果某个主电路工作电流较小，这时完全可以采用通常作为继电器用的电器来作为通断主电路的器件。

即将继电器作为接触器使用。

但若某个主电路工作电流非常大，以至于使用通断主电路的接触器容量非常大，要使这样的接触器工作的电流也非常大，也就是说它的控制电路中流过的电流非常大，用普通的继电器难以通断其控制电路。

这时，可以选择某个原来作为接触器使用的电器来作为该控制电路的通断用，这个接触器在这个场合的作用就是继电器接触器主要是用于一次回路的，可以通过较大的电流（可达几百到一千多A），继电器是用于二次回路的只能通过小电流（几A到十几A），实现各种控制功能，继电器的触点较多，种类也很多，有时间继电器，交流继电器，电磁式继电器等分类很细，主要用于二次保护用接触器电流较大，一次为铁磁线圈和主触头。

在继电器的触点容量满足不了要求时，也可以用接触器代替。

当接触器的辅助触点不够用时可加一继电器作辅助触点来实现各种控制。

设计不一样，样子一看就看出来了，一个就是是为直接控制电器设备强调大电流通短可靠性触电不烧结，一个是为了控制继电器或其他辅助设备（灯光阀体之类的），强调功能性，原理是一样的，设计理念不一样，就如同电力电缆和信号电缆，你就是用同轴接个灯炮也能亮（只要耐压够）其本身也可以供电，如共电式的电视系统；你用小线径电力电缆做控制电缆也可以，没甚么分别，但是但从使用领域和设计方向上完全是不同的，根本就是两种东西。

中间继电器的作用是什么？和接触器有什么区别？

中间继电器的作用是什么？和接触器有什么区别？很多初学电工的朋友对接触器比较熟悉，了解它的用途和性能，但一提到中间继电器就有些发懵，不知道中间继电器是干什么用的，而且有些中间继电器和接触器外观也很接近。

其实中间继电器和接触器的结构和原理也基本相同，它们的主要区别在于：接触器有能通过较大电流的主触点，可以控制电机等负载的主回路电流。

而中间继电器的触点容量一般比较小，换句话说就是没有主触点，全是辅助触点，特点是触点比较多。

所以，中间继电器一般都是用在控制回路当中。

中间继电器的作用是什么呢？中间继电器用于继电保护与自动控制系统当中，增加触点的数量和容量，在控制电路中传递中间信号，以达到分配控制信号和功率放大的目的。

中间继电器有交、直流两种。

中间继电器的特点是触点数目较多，一般在3~4对以上，触点形式常采用桥形触点（与接触器辅助触点相同）。

比如，一个电路当中，某台接触器只有两组常开辅助触点，但这个电路中却需要用到这个接触器三组常开辅助触点，不够用，怎么办？就可以加入一台带有多个常开触点的中间继电器，利用接触器的其中一组常开触点控制中间继电器线圈，当接触器得电吸合，常开触点闭合，中间继电器也就跟着吸合，然后再利用中间继电器的常开触点充当接触器辅助触点。

这就是增加了触点数量。

再比如，晶体管型PLC输出电流一般很小，0.3安左右，如果用这个电流去驱动一台比较大的接触器，容量就不够了，那就可以加入一台小型中间继电器，用这0.3安电流驱动中间继电器线圈，中间继电器触点容量一般有5安，可以用中间继电器触点再去驱动接触器线圈。

这样转换一下，就是增加容量。

中间继电器还可以实现电压的转换。

比如，PLC输出直流24V，但需要驱动的负载是交流220V的电压，比如接触器，怎么办？加入DC24V线圈电压的中间继电器，PLC 输出控制中间继电器，中间继电器触点接220V交流电控制负载。

交流接触器与继电器的区别

交流接触器与继电器的区别在工业控制线路和现在的家用电器控制线路中，常常会有中间继电器存在，对于不同的控制线路，中间继电器的作用有所不同，下面是店铺为你整理的交流接触器与继电器的区别，供大家阅览!交流接触器跟继电器的区别1、二者工作原理一样、实现的控制方式也一样。

除此而外，它也有1-2对辅助触点作为控制用。

3、继电器的常开、常闭触点数量较多，容量小，没有主、辅助之分，一般作为控制回路的中继续转换使用。

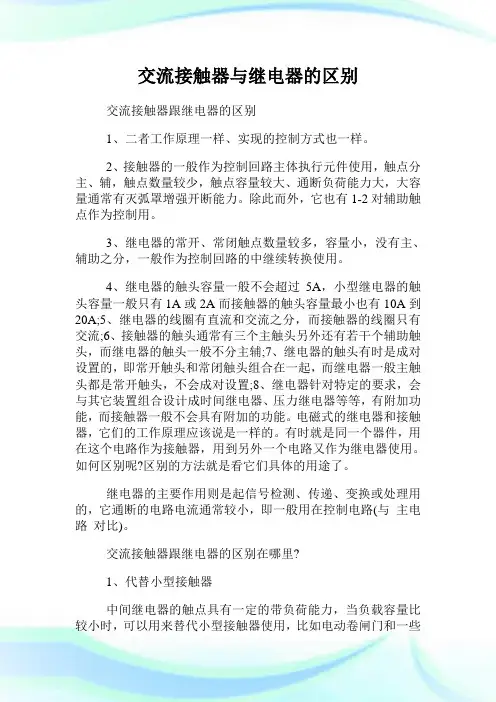

电磁式的继电器和接触器，它们的工作原理应该说是一样的。

有时就是同一个器件，用在这个电路作为接触器，用到另外一个电路又作为继电器使用。

如何区别呢?区别的方法就是看它们具体的用途了。

继电器的主要作用则是起信号检测、传递、变换或处理用的，它通断的电路电流通常较小，即一般用在控制电路(与“主电路”对比)。

这样的优点是不仅可以起到控制的目的，而且可以节省空间，使电器的控制部分做得比较精致。
