五环电阻的识别方法
最新电阻色环顺序的识别
电阻色环顺序的识别色环电阻分为四色环和五色环，先说四色环。
黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 金、银表示误差各色环表示意义如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：10的幂数；第四条色环：误差表示。
例如：电阻色环：棕绿红金第一位：1；第二位：5；10的幂为2（即100）；误差为5%即阻值为：15X100=1500欧=1.5千欧=1.5K精确度更高的“五色环”电阻，用五条色环表示电阻的阻值大小，具体如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：阻值的第三未数字；第四条色环：阻值乘数的10的幂数；第五条色环：误差（常见是棕色，误差为1%）四色环电阻误差为5-10%，五色环常为1%，精度提高了例如：有电阻：黄紫红澄棕前三位数字是：472；第四位表示10的3次方，即1000阻值为：472X1000欧=472千欧（即472K）色环离哪边近，那边就是第一位，也就是电阻的两边，从色环近的那边开始读起！离得远的那个环就是误差环表示误差的颜色有银±10％金±5％棕±1％红±2％绿±0.5％蓝±0.2％紫±0.1％白＋50％－20％无色±20％技巧1：先找标志误差的色环，从而排定色环顺序。
最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。
技巧2：棕色环是否是误差标志的判别。
棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。
在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。
技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。
电阻色环顺序的识别
电阻色环顺序的识别色环电阻分为四色环和五色环，先说四色环。
黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 金、银表示误差各色环表示意义如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：10的幂数；第四条色环：误差表示。
例如：电阻色环：棕绿红金第一位：1；第二位：5；10的幂为2（即100）；误差为5%即阻值为：15X100=1500欧=千欧=精确度更高的“五色环”电阻，用五条色环表示电阻的阻值大小，具体如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：阻值的第三未数字；第四条色环：阻值乘数的10的幂数；第五条色环：误差（常见是棕色，误差为1%）四色环电阻误差为5-10%，五色环常为1%，精度提高了例如：有电阻：黄紫红澄棕前三位数字是：472；第四位表示10的3次方，即1000阻值为：472X1000欧=472千欧（即472K）色环离哪边近，那边就是第一位，也就是电阻的两边，从色环近的那边开始读起！离得远的那个环就是误差环表示误差的颜色有银±10％金±5％棕±1％红±2％绿±％蓝±％紫±％白＋50％－20％无色±20％技巧1：先找标志误差的色环，从而排定色环顺序。
最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。
技巧2：棕色环是否是误差标志的判别。
棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。
在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。
技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。
电阻色环顺序的识别
电阻色环顺序的识别色环电阻分为四色环和五色环，先说四色环。
黑0棕1红2橙3黄4绿5蓝6紫7灰8白9金、银表示误差各色环表示意义如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：10的幕数；第四条色环：误差表示。
例如：电阻色环：棕绿红金第一位：1;第二位：5；10的幕为2 （即100）；误差为5%即阻值为：15X100=1500欧=千欧=精确度更高的“五色环”电阻，用五条色环表示电阻的阻值大小，具体如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：阻值的第三未数字；第四条色环：阻值乘数的10的幕数；第五条色环：误差（常见是棕色，误差为1%四色环电阻误差为5-10%,五色环常为1%精度提高了例如：有电阻：黄紫红澄棕前三位数字是：472；第四位表示10的3次方，即1000阻值为：472X1000欧=472千欧（即472K）色环离哪边近，那边就是第一位，也就是电阻的两边，从色环近的那边开始读起! 离得远的那个环就是误差环表示误差的颜色有银土10%金土5%棕土1%红±2%绿±%蓝±%紫±%白+ 50% —20%无色土20%技巧1:先找标志误差的色环，从而排定色环顺序。
最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。
技巧2 :棕色环是否是误差标志的判别。
棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。
在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。
技巧3 :在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。
比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：1OO X1OOOO=1M D 误差为1%,属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140X1 Q =140 Q,误差为1 %。
五色环电阻的识别方法.
五色环电阻的识别方法
五环电阻表示方法：
第一、二、三为有效数字，第四环为倍数，第五环为误差(依颜色,例如：红棕红棕棕阻值为212×101Ω=2.12 KΩ±1％
五色环电阻顺序的识别方法：
技巧1：先找标志误差的色环，从而排定色环顺序。
最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。
技巧2：棕色环是否是误差标志的判别。
棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。
在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。
技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。
比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×104Ω=1MΩ误差为1％，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×100Ω=140Ω，误差为1％。
显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。
五环色环电阻识别方法
五环色环电阻识别方法
五环色环电阻识别方法是通过颜色识别来确定电阻的阻值。
以下是常用的五环色环电阻识别方法：
1. 观察电阻色环：电阻上通常有五个彩色的环形带，根据颜色顺序来确定电阻的阻值。
五个彩色环分别代表数字和倍数，从左到右分别为第1、第2、第3、第4和第5个数位。
2. 识别彩色环的颜色：根据环色的颜色确定相应的数字和倍数。
常见的电阻颜色及对应数值如下：
- 黑色：0
- 棕色：1
- 红色：2
- 橙色：3
- 黄色：4
- 绿色：5
- 蓝色：6
- 紫色：7
- 灰色：8
- 白色：9
3. 确定电阻阻值：根据彩色环的颜色顺序确定数字和倍数，将其组合起来就可
以得到电阻的阻值。
例如，如果彩色环的颜色顺序为棕色、黑色、绿色、金色、棕色，那么阻值为1（第1个数位）4（第2个数位）5（第3个数位）0（倍数）0（精度）欧姆。
需要注意的是，彩色环的顺序可能会有所不同，这取决于电阻的制造商。
因此，在识别电阻阻值时，最好查阅电阻的说明书或制造商提供的资料，以确保准确识别。

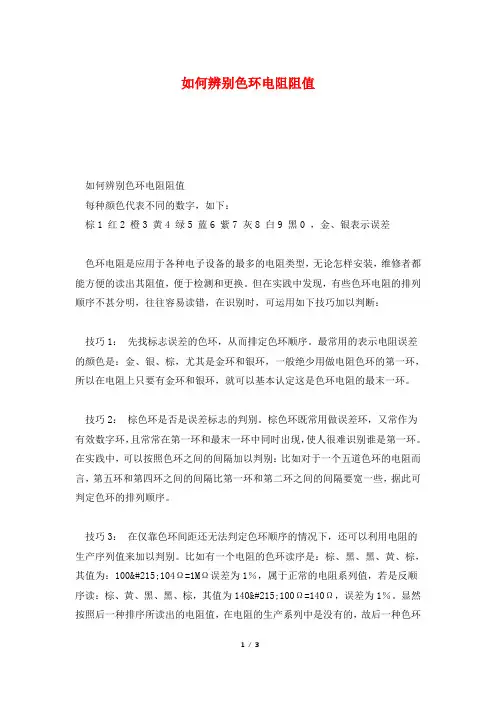

如何辨别色环电阻阻值
如何辨别色环电阻阻值如何辨别色环电阻阻值每种颜色代表不同的数字，如下：棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 ，金、银表示误差色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。
但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧1：先找标志误差的色环，从而排定色环顺序。
最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。
技巧2：棕色环是否是误差标志的判别。
棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。
在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。
技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。
比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×104Ω=1MΩ误差为1％，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×100Ω=140Ω，误差为1％。
显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。
电阻按材料分一般有：碳膜电阻、金属膜电阻、水泥电阻、线饶电阻等。
一般的家庭电器使用碳膜电阻较多，因为它成本低廉。
金属膜电阻精度要高些，使用在要求较高的设备上。
水泥电阻和线饶电阻都是能够承受比较大功率的，线饶电阻的精度也比较高，常用在要求很高的测量仪器上。
小功率碳膜和金属膜电阻，一般都用色环表示电阻阻值的大小，这也是我们在学习电阻的很重要的一步。
电阻阻值的单位是欧姆。
电阻色环误差识别指南
电阻色环误差识别指南识别电阻颜色环中的误差范围，主要依据电阻颜色环编码的最后一个环的颜色。
以下是一个清晰、分点表示和归纳的方法，同时结合了参考文章中的相关信息：一、确定误差环1.四色环电阻：误差环是第四环（即最靠近电阻体的一端，且与前三个环有一定间隔的一环）。
2.五色环电阻：误差环是第五环（同样是最靠近电阻体的一端，且与前四个环有一定间隔的一环）。
二、颜色与误差范围对照1.金色：误差范围为±5%。
2.银色：误差范围为±10%。
注意：金色和银色在电阻颜色环中通常不用作表示数字，而是专门用来表示误差范围。
三、特殊情况1.棕色：在某些特殊情况下，棕色可能表示误差范围为±1%。
但这并不常见，因为棕色在大多数情况下用作有效数字环。
2.无色或白色：这些颜色在某些电阻中可能表示特殊的误差范围，如±20%。
然而，这并不普遍，因为白色在标准颜色环中通常表示数字9。
四、识别顺序和技巧1.识别顺序：首先确定电阻的色环数量（四环或五环），然后从电阻的一端开始（通常是靠近引脚的一端），按照从左到右的顺序识别色环。
2.技巧：o观察色环之间的间隔，误差环通常与前一个色环之间有较大的间隔。
o金色和银色环由于颜色特殊，往往容易识别为误差环。
o如果遇到难以判断的情况，可以参考电阻的规格表或数据手册进行确认。
五、归纳总结识别电阻颜色环中的误差范围主要依据最后一个色环的颜色。
通过对比金色、银色与误差范围的对应关系，可以快速准确地确定电阻的误差范围。
同时，注意识别顺序和技巧，以确保正确识别电阻的所有参数。
识别五环电阻第一环的经验方法
识别五环电阻第一环的经验方法
四环电阻的偏差环一般是金或银，一般不会识别错误，而五环电阻则不然，其偏差环有与第一环（有效数字环）相同的颜色，如果读反，识读结果将完全错误。
那么，怎样正确识别第一环呢？现介绍如下：
1、偏差环距其它环较远。
2、偏差环较宽。
3、第一环距端部较近。
4、有效数字环无金、银色。
（解释：若从某端环数起第1、2环有金或银色，则另一端环是第一环。
）
5、偏差环无橙、黄色。
（解释：若某端环是橙或黄色，则一定是第一环。
）
6、试读：一般成品电阻器的阻值不大于22MΩ，若试读大于22MΩ，说明读反。
7、试测。
用上述还不能识别时可进行试测，但前提是电阻器必须完好。
应注意的是有些厂家不严格按第1、2、3条生产，以上各条应综合考虑。
色环电阻的识别方法
色环电阻识别方法为什么叫色环电阻呢？是因为电阻上面用了四道色环或者五道色环来表示电阻值。
为什么不直接在电阻上印上电阻值呢？那是因为色环标示法可以从任意角度一次性的读取代表电阻值的颜色信息，而数字标示法就不同了，首先字小就不好识别，接着还受文字方向、角度的影响，在大量的特殊安装位置下根本无法读出代表电阻值的数字信息。
显然，在大量的生产、检查、维护、维修过程中，通过读取颜色信息解译出数字信息会更方便。
大家如果能先记住1234567890十个阿拉伯数字是由棕红橙黄绿兰紫灰白黑十种颜色代替的话，你很快就会掌握色环标示法了。
识别方法1.如何识别顺序？色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。
但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧1：先找标志误差的色环，从而排定色环顺序。
最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。
技巧2：棕色环是否是误差标志的判别。
棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。
在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。
技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。
比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×104Ω=1MΩ误差为1％，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×100Ω=140Ω，误差为1％。
显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。
色环电阻识别方法和技巧
色环电阻的识别方法（总结）1. 四色环电阻：.第一色环是十位数；第二色环是个位数；第三色环是应乘颜色次幂颜色次；第四色环是误差率；例子1：棕红红金其阻值为12×10^2=1000欧=1.2K 误差为±5%例子2：黄紫红金其阻值为47×10^2=1000欧=4700欧=4.7K 误差为±5%；注：误差表示电阻数值，在标准值1200上下波动（5%×1200）都表示此电阻是可以接受的，即在1140-1260之间都是好的电阻。
2.五色环电阻：例子3：红红黑棕金五色环电阻最后一环为误差，前三环数值乘以第四环的10颜色次幂颜色次，其电阻为220×10^1=2.2K 误差为±5%第一色环是百位数；第二色环是十位数；第三色环是个位数；第四色环是应乘颜色次幂颜色次，第五色环是误差率；首先，从电阻的底端，找出代表公差精度的色环，金色的代表5%，银色的代表10%，金色和银色一般位于电阻的底端，这样可以确定电阻的方向；再从电阻的另一端，找出第一条、第二条色环，读取其相对应的数字。
色环标示主要应用圆柱型的电阻器上，如：碳膜电阻、金属膜电阻、金属氧化膜电阻、保险丝电阻、绕线电阻。
在早期，一般当电阻的表面不足以用数字表示法时，就会用色环标示法来表示电阻的阻值、公差、规格。
色环主要分成两部分：第一部分：靠近电阻前端的一组是用来表示阻值。
两位有效数的电阻值，用前三个色环来代表其阻值，如：39Ω，39KΩ，39MΩ。
三位有效数的电阻值，用前四个色环来代表其阻值，如：69.8Ω，698Ω，69.8KΩ，一般用于精密电阻的表示。
第二部分：靠近电阻后端的一条色环用来代表公差精度。
第一部分的每一条色环都是等距，自成一组，容易和第二部分的色环区分。
四个色环电阻的识别：第一、二环分别代表两位有效数的阻值；第三环代表倍率；第四环代表误差。
五个色环电阻的识别：第一、二、三环分别代表三位有效数的阻值；第四环代表倍率；第五环代表误差。
五环电阻的读数方法
五环电阻的读数方法五环电阻是电子电路中常见的元件之一，它被广泛应用于各种电子设备和电路中。
正确地读取五环电阻的数值对于电子工程师和电子爱好者来说至关重要。
本文将介绍五环电阻的读数方法，帮助读者准确地识别和理解五环电阻的数值。
一、五环电阻的结构五环电阻由一个圆柱形的电阻体和五个彩色环带组成。
电阻体的两端分别连接有引线，用于连接电路。
五个彩色环带按顺序从电阻体的一端开始，用于表示电阻的数值。
通常，前两个环带表示电阻的前两位数，第三个环带表示电阻的数量级（以10的幂次表示），而最后一个环带表示电阻的精度。
二、五环电阻的色带编码不同颜色的环带代表不同的数值。
通常使用的五环电阻色带编码如下：1. 第一个环带：代表第一位数字2. 第二个环带：代表第二位数字，与第一个环带编码一致。
3. 第三个环带：代表数量级- 黑色：100- 棕色：101- 红色：102- 橙色：103- 黄色：104- 绿色：105- 蓝色：106- 紫色：107- 灰色：108- 白色：1094. 第四个环带：代表电阻的精确度- 金色：±5%- 银色：±10%- 无色：±20%三、读取五环电阻的数值为了正确地读取五环电阻的数值，可以按照以下步骤进行：1. 第一步：观察五环电阻的环带顺序五环电阻的环带顺序通常是从左到右：第一个环带、第二个环带、第三个环带、第四个环带。
2. 第二步：确定第一位数字根据第一个环带的颜色，确定第一位数字的值。
例如，如果颜色为黄色，则第一位数字为4。
3. 第三步：确定第二位数字根据第二个环带的颜色，确定第二位数字的值。
例如，如果颜色为红色，则第二位数字为2。
4. 第四步：确定数量级根据第三个环带的颜色，确定电阻的数量级。
例如，如果颜色为绿色，则数量级为10^5，即100,000。
5. 第五步：确定精确度根据第四个环带的颜色，确定电阻的精确度。
例如，如果颜色为金色，则精确度为±5%。
五环电阻的阻值判断方法
五环电阻的阻值判断方法电子电路中，五环电阻是常用的材料之一。
在电路的设计中，我们需要根据电路的要求来选择五环电阻的阻值。
不同的电路和电器需要的阻值是不同的，因此我们需要通过一定的方法来判断五环电阻的阻值。
下面我们来介绍一些判断五环电阻阻值的方法。
方法一：查看五环电阻颜色条五环电阻一般有四条颜色条和一个银色或金色环形。
通过查看五环电阻颜色条的颜色和排列顺序，我们可以判断五环电阻的阻值。
五环电阻的四条颜色条分别代表数值，单位和精度等信息。
一条颜色条的颜色可以代表一个数码，有时候也代表两个数码。
因此，可以通过颜色来判断五环电阻的阻值。
方法二：阅读五环电阻阻值表通过阅读五环电阻的阻值表，我们也可以判断五环电阻的阻值。
在五环电阻阻值表中，会列出每一种颜色对应的数值，单位和精度。
我们可以通过颜色条的颜色和排列顺序来确定五环电阻的阻值。
阻值表还会告诉我们五环电阻的误差范围，根据误差范围来判断五环电阻的精度。
方法三：使用万用表使用万用表是判断五环电阻阻值的最常用方式。
我们可以使用万用表来直接测量五环电阻的阻值。
在使用万用表时，我们需要用它的电阻档进行测量。
将五环电阻两端接到万用表的电极上，按下电流开关，这样万用表就可以测量五环电阻的阻值了。
通过测量结果，我们可以精确地判断五环电阻的阻值。
方法四：使用红外线电阻计红外线电阻计是一种专门用于测量电阻值的工具，它比普通万用表更加精确。
使用红外线电阻计来测量五环电阻的阻值，可以避免传统万用表测量时存在的误差。
红外线电阻计在测量五环电阻时，需要设置电阻值的范围，这样可以更准确地测量五环电阻的阻值。
以上就是判断五环电阻阻值的几种方法。
在电路设计中，我们需要根据实际需求选择一种方法来判断五环电阻的阻值。
不同的方法有不同的优缺点，我们需要根据实际情况选择合适的方法。
同时，在判断五环电阻阻值时，我们需要注意电路的需求和五环电阻的精度误差等因素。
四环电阻器与五环电阻器的识读方法图解
四环电阻器与五环电阻器的识读方法图解色环法是指在电阻器上标注不同颜色圆环来表示阻值和误差的方法。
如图,这两个电阻器就采纳了色环法来标注阴值和误差，其中一只电阻器上有四条色环，称为四环电阻器，另一只电阻器上有五条色环，称为五环电阻器，五环电阻器的阻值精度比四环电阻器更高,如下图展现
四环电阻前二环为数字，第三环表示阻值倍乘的数，最终一环为误差。
四环电阻器的识读和判别挨次如下：
第一步：判别色环排列挨次
1.四环电阻器的第四条色环为误差色环，一般为金色或银色，因此假如靠近电阻器一个引脚的色环颜色为金，银色，该色环必为第四环，从该环向另一引脚方向排列的三条色环挨次依次为三，二，一。
2.对于色环标注的电阻器，一般第四环与第三环间隔较远。
其次部：识读色环
根据第一，其次环为有效数环，第三环为倍数乘以数环，第四环为误差数环。
四环电阻器阻值和误差图
五环电阻器的第一环（红色：数字），其次环（红色：数字）第三环（黑色：数字），这三环分表代表：2-2-0；第四环代表阻值倍乘的数，最终一环为误差（±1％），误差通常也是金、银和棕三种颜色，金的
误差为5%，银的误差为10%，棕色的误差为1%，无色的误差为20%，另外间或还有以绿色代笔误差的，绿色的误差为0.5%。
五环电阻器的识读详细如下：
五环电阻器和四环电阻器的识读方法基本上是相同的，不同点在于，五环电阻器的误差数环颜色除了金，银色以外，还可能是棕色，红色，绿色，蓝色和紫色的，详细如下图：
五环电阻器阻值和误差图。
五环色环电阻
五环色环电阻一、引言五环色环电阻是一种常见的电子元件，用于限制电流和分压电路中。
它的特点是有五个颜色的环带，每个颜色代表一个数字或一个乘数。
通过这些颜色可以读取出电阻器的阻值。
二、五环色环电阻的基本知识1. 五环色环电阻的结构五环色环电阻由一个绝缘材料制成，中间有一条金属线，两端固定在金属引线上。
金属线的材料通常是铜或镍铬合金。
2. 五环色环电阻的工作原理当通过五环色环电阻时，电流会通过金属线，并在其中产生一定程度的阻力。
这个阻力被称为电阻器的“阻值”，通常用欧姆（Ω）表示。
3. 五环色环电阻的分类和规格根据不同的尺寸和功率要求，五环色环电阻可以分为不同规格。
最常见的规格是1/4瓦特和1/2瓦特。
4. 五环色环电阻使用注意事项在使用五环色环电阻时需要注意以下几点：（1）避免超过最大功率：如果使用功率超过电阻器的最大功率，会导致电阻器过热并损坏。
（2）避免超过最大电压：如果使用的电压超过了电阻器的额定值，也会导致电阻器损坏。
（3）注意安装方向：五环色环电阻有两个引线，需要正确安装才能正常工作。
三、五环色环电阻的颜色编码五环色环电阻的颜色编码是指通过五个不同颜色的环带来确定电阻值和精度。
下面是五个颜色代表的数字和乘数：1. 黑色——02. 棕色——13. 红色——24. 橙色——35. 黄色——46. 绿色——57. 蓝色——68. 紫色——79. 灰色——810. 白色——9此外，还有一个银色或金黄色的环带表示精度。
银带表示精度为±10%，金黄带表示精度为±5%。
四、读取五环色环电阻的方法读取五环式电阻需要按照以下步骤进行：1. 识别第一条带：第一条带是最靠近一个引线的那条。
根据上述颜色编码表，确定第一条带代表的数字。
2. 识别第二条带：第二条带是紧贴着第一条带的那条。
根据上述颜色编码表，确定第二条带代表的数字。
3. 识别第三条带：第三条带是离引线最远的那条。
根据上述颜色编码表，确定第三条带代表的乘数。
怎么看电阻
色环电阻识别头尾方法色环电阻，是在电阻封装上（即电阻表面）涂上一定颜色的色环，来代表这个电阻的阻值。
常见的电阻有四环和五环电阻，也有六环电阻，六环电阻就是指用六色环表示阻值的电阻，六色环电阻前五色环与五色环电阻表示方法一样，第六色环表示该电阻的温度系数，六色环电阻常用于高精密度的对温度影响较大的精密仪器上，我们日常生活中几乎是见不到六色环电阻的，对此我们不傲重点介绍。
下面我优就说说五环电阻的识别和头尾的鉴别：电阻的阻值辨认：由于电阻阻值的表示法有数字表示法和色环表示法两种，因而电阻阻值的读数也有两种：a. 数字表示法：此表示法常用于CHIP组件中。
辨认时数字之前两位为有效数字，而第三位为倍率。
例如： 334 表示： 33x104Ω=330 KΩ 275 表示： 27x105Ω=2.7 MΩb．色环表示法：（以四环为例）( a ) ．以上为四环电阻的色环及表示相应的数字，其中第一、二环为有效数字，第三环为倍率，第四环为误差。
( b ) ．五环电阻表示方法：第一、二、三为有效数字，第四环为倍数，第五环为误差（依颜色），例如：红棕红棕棕阻值为 212x101Ω=2.12 KΩ±1%电阻数字表示法与色环表示法的相互运算：a. 7.6 KΩ±5％用色环表示为：紫蓝红金。
b. 7.61 KΩ±1％用色环表示为：紫蓝棕棕棕。
c . 820 KΩ用四环及五环表示（四环误差为金，五环误差为棕）四环：灰红黄金；五环：灰红黑橙棕。
口诀：棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零，金五银十表误差。
常见的电阻有四环和五环：四环电阻就是指用四条色环表示阻值的电阻，从左向右数，第一色环表示阻值的最大一位数字；第二道色环表示阻值的第二位数字；第三道色环表示阻值倍乘的数；第四道色环表示阻值允许的偏差．例如一个电阻的第一环为棕色（代表 1 ）、第二环为黑色（代表 0 ）、第三环为红色（代表 10 的 2 次方）、第四环为金色（代表士 5 % ) ．那么这个电阻的阻值应该是 1000Ω，阻值的误差范围为±5％。
五色环电阻的识别方法和口诀word精品文档11页
五色环电阻的识别电阻的阻值辨认：由于电阻阻值的表示法有数字表示法和色环表示法两种，因而电阻阻值的读数也有两种：a 数字表示法：此表示法常用于CHIP组件中。
辨认时数字之前两位为有效数字，而第三位为倍率。
例如：334表示：33×104Ω=330 KΩ275表示：27×105Ω=2.7 MΩb.色环表示法：第一、二环颜色：黑棕红橙黄绿蓝紫灰白代码：0 1 2 3 4 5 6 7 8 9第三环：100 101 102 103 104 105 106 107 108 109 10-1 10-2第四环：金：土5％银：土10％（a）.以上为四环电阻的色环及表示相应的数字，其中第一、二环为有效数字，第三环为倍率，第四环为误差。
（b）.五环电阻表示方法：第一、二、三为有效数字，第四环为倍数，第五环为误差(依颜色),例如：红棕红棕棕阻值为212×101Ω=2.12 KΩ±1％7.电阻数字表示法与色环表示法的相互运算：a 7.6 KΩ±5％用色环表示为：紫蓝红金。
b 7.61 KΩ±1％用色环表示为：紫蓝棕棕棕。
c 820 KΩ用四环及五环表示(四环误差为金，五环误差为棕) 四环：灰红黄金；五环：灰红黑橙棕怎样识别哪是五环电阻的第一环识别哪是五环电阻的第一环（识别五环电阻的第一环的经验方法）：四环电阻的偏差环一般是金或银，一般不会识别错误，而五环电阻则不然，其偏差环有与第一环（有效数字环）相同的颜色，如果读反，识读结果将完全错误。
那么，怎样正确识别第一环呢？现介绍如下：1、偏差环距其它环较远。
2、偏差环较宽。
3、第一环距端部较近。
4、有效数字环无金、银色。
（解释：若从某端环数起第1、2环有金或银色，则另一端环是第一环。
）5、偏差环无橙、黄色。
（解释：若某端环是橙或黄色，则一定是第一环。
）6、试读：一般成品电阻器的阻值不大于22M Ω，若试读大于22MΩ，说明读反。
色环电阻识别方法
色环电阻识别方法为什么叫色环电阻呢？是因为电阻上面用了四道色环或者五道色环来表示电阻值。
为什么不直接在电阻上印上电阻值呢？那是因为色环标示法可以从任意角度一次性的读取代表电阻值的颜色信息，而数字标示法就不同了，首先字小就不好识别，接着还受文字方向、角度的影响，在大量的特殊安装位置下根本无法读出代表电阻值的数字信息。
显然，在大量的生产、检查、维护、维修过程中，通过读取颜色信息解译出数字信息会更方便。
大家如果能先记住0123456789十个阿拉伯数字是由黑棕红橙黄绿兰紫灰白十种颜色代替的话，你很快就会掌握色环标示法了。
识别方法1.如何识别顺序？色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。
但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧1：先找标志误差的色环，从而排定色环顺序。
最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。
技巧2：棕色环是否是误差标志的判别。
棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。
在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。
技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。
比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×104Ω=1MΩ误差为1％，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×100Ω=140Ω，误差为1％。
显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。
色环电阻识别方法
色环电阻识别方法色环电阻分为：4色环电阻 5色环电阻 6色环电阻本文讲述4色环电阻和5色环电阻:阅读色环时先将电阻身上有金色或银色的一端放于右边，从左边向右边起，第1环代表数值的第1位数（即数目字列出在左边的第1个数），第2环代表数值的第2位数（即数目字向右的第2个数），第3环代表第3位数（即数目字的第3个数），第4环代表电阻值的误差值，常见的金色的误差率为± 5 ，银色的为± 10 ，当然能选购金色的品种是最好的，但价格会稍高。
为要使各爱好者便于阅读各颜色与数值的关系，将之列成下表，更易明白。
至于半可变及可变电阻的阻值，不会用色环来代表，而是将数值直接印在其外壳上。
当阻值过大时，要用数字列出不容易，常会看错读错，例如1000000Ω，百万欧姆，当写在电路图上，会妨碍电路图的空间，因此要将其简化，用K及M字来代替其位数，千位（ 10 3 ），百万位（ 10 6 ）。
例如： 100000Ω写成100KΩ，上面的1000000KΩ可写成1MΩ。
例：4环电阻依次为：棕黑黄银读为100000Ω=100K 误差为± 10 %例：4环电阻依次为：橙白棕银读为390Ω误差为± 10 %例：4环电阻依次为：橙白红银读为3900Ω=3.9K 误差为± 10 %例: 4环电阻依次为：橙橙金银其中橙橙为33在乘上10-1=3.9Ω 误差为±10 %例: 4环电阻依次为：黄紫银银其中黄紫为47在乘上10-2=0.47Ω 误差为±10 % 从以上得知,读0.1-9.9Ω电阻时一定要注意第三色环的标法，因为它是乘的负数。
请使用在线色环电阻阻值计算器查询阻值四色环电阻读法五色环电阻读法技巧1：先找标志误差的色环，从而排定色环顺序。
最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
五环电阻的识别方法
色环颜色代表的数字：棕1、红2、橙3、黄4、绿5、蓝6、紫7、灰8、白9、黑0
色环颜色代表的倍率：棕*10、红*100、橙*1K、黄*10K、绿*100K、蓝*1M、紫*10M、灰*100M、白*1000M、黑*1、金*0.1、银*0.01
色环颜色代表的误差等级：金5%、银10%、棕1%、红2%、绿0.5%、蓝0.25%、紫0.1%、灰0.05%、无色20%
四环电阻的读法：前2位数字是有效数字，第3位是倍率，第四位是误差等级。
例如：棕红黑金12*1=12欧姆误差正负5%
红红橙银22*1K=22K 误差正负10%
黄紫黄金47*10K=470K 误差正负5%
五环电阻的读法：前3位数字是有效数字，第四位是倍率，第五位是误差等级。
第一条色环：阻值的第一位数字；
第二条色环：阻值的第二位数字；
第三条色环：阻值的第三位数字；
第四条色环：阻值乘数的10的幂数；
第五条色环：误差(常见是棕色，误差为1%)
有些五色环电阻两头金属帽上都有色环，远离相对集中的四道色环的那道色环表示误
差，是第五条色环，与之对应的另一头金属帽上的是第一道色环，读数时从它读起，之后的第二道、第三道色环是次高位、次次高位，第四道环表示10的多少次方。
四色环电阻误差为5-10%，五色环常为1%，精度提高。
熟记第一、二环每种颜色所代表的数。
可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。
这样连起来读，多复诵几遍便可记住。
记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。
具体是：
金色：几点几Ω
黑色：几十几Ω
棕色：几百几十Ω
红色：几点几kΩ
橙色：几十几kΩ
黄色：几百几十kΩ
绿色：几点几MΩ
蓝色：几十几MΩ
从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红橙\'、黄色是千欧级的；绿、蓝色则是兆欧级的。
这样划分一下是为了便于记忆。
（3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百kΩ等，这是读数时的特殊情况，要注意。
例如第三环是红色，则其阻值即是整几kΩ的。
（4）记住第四环颜色所代表的误差，即：金色为5％；银色为10％；无色为20％。
下面举例说明：
例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为43 kΩ。
第环是金色表示误差为5％。
例2当四个色环依次是棕、黑、橙、金色时，因第三环为橙色，第二环又是黑色，阻值应是整几十kΩ的，按棕色代表的数"1"代入，读数为10 kΩ。
第四环是金色，其误差为5％
在某些不好区分的情况下，也可以对比两个起始端的色彩，因为计算的起始部分即第1色彩不会是金、银、黑3种颜色。
如果靠近边缘的是这3种色彩，则需要倒过来计算。
色环电阻的色彩标识有两种方式，一种是采用4色环的标注方式，令一种采用5色环的标注方式。
两者的区别在于：4色环的用前两位表示电阻的有效数字，而5色环电阻用前三位表示该电阻的有效数字，两者的倒数第2位表示了电阻的有效数字的乘数，最后一位表示了该电阻的误差。
对于4色环电阻，其阻值计算方法位：
阻值=（第1色环数值*10+第2色环数值）*第3位色环代表之所乘数
对于5色环电阻，其阻值计算方法位：
阻值=（第1色环数值*100+第2色环数值*10+第3位色环数值）*第4位色环代表之所乘数
例1：某4色环电阻色彩标识如下：
该电阻标称阻值=26*107=260,000,000Ω=260MΩ，误差范围±5%。
