第十章 汽车电子控制系统的维护与检修

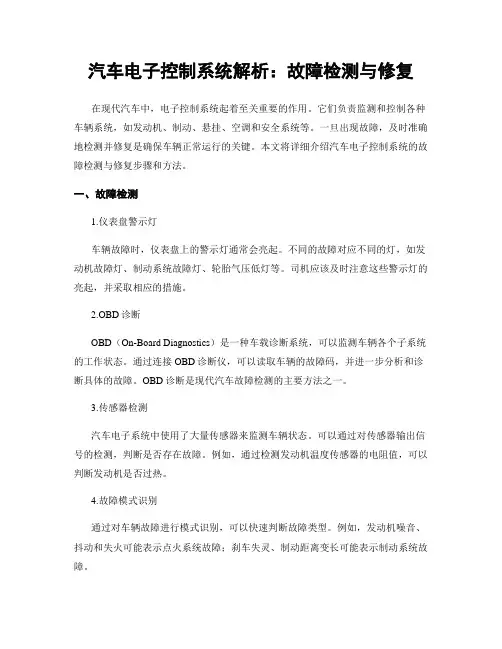

汽车电子控制系统解析：故障检测与修复
汽车电子控制系统解析：故障检测与修复在现代汽车中，电子控制系统起着至关重要的作用。
它们负责监测和控制各种车辆系统，如发动机、制动、悬挂、空调和安全系统等。
一旦出现故障，及时准确地检测并修复是确保车辆正常运行的关键。
本文将详细介绍汽车电子控制系统的故障检测与修复步骤和方法。
一、故障检测1.仪表盘警示灯车辆故障时，仪表盘上的警示灯通常会亮起。
不同的故障对应不同的灯，如发动机故障灯、制动系统故障灯、轮胎气压低灯等。
司机应该及时注意这些警示灯的亮起，并采取相应的措施。
2.OBD诊断OBD（On-Board Diagnostics）是一种车载诊断系统，可以监测车辆各个子系统的工作状态。
通过连接OBD诊断仪，可以读取车辆的故障码，并进一步分析和诊断具体的故障。
OBD诊断是现代汽车故障检测的主要方法之一。
3.传感器检测汽车电子系统中使用了大量传感器来监测车辆状态。
可以通过对传感器输出信号的检测，判断是否存在故障。
例如，通过检测发动机温度传感器的电阻值，可以判断发动机是否过热。
4.故障模式识别通过对车辆故障进行模式识别，可以快速判断故障类型。
例如，发动机噪音、抖动和失火可能表示点火系统故障；刹车失灵、制动距离变长可能表示制动系统故障。
二、故障修复1.更新软件对于一些电子控制系统问题，可能只需要更新相关软件即可解决。
汽车制造商会不断开发和发布新的软件版本，以改善系统性能和解决已知问题。
车主可以定期检查车辆制造商的官方网站，了解是否有可供下载的软件更新。
2.更换传感器传感器故障是汽车电子控制系统中常见的问题之一。
如果传感器损坏或失效，需要及时更换。
根据故障码和传感器输出信号的分析，可以确定具体需要更换的传感器型号和位置。
3.修理电路和连接器汽车电子控制系统涉及复杂的电路和连接器，它们可能因为老化、腐蚀或断裂而导致故障。
在检测过程中，如果发现电路或连接器问题，需要进行修理。
这包括清洁接点、焊接接线和更换受损的线路等。

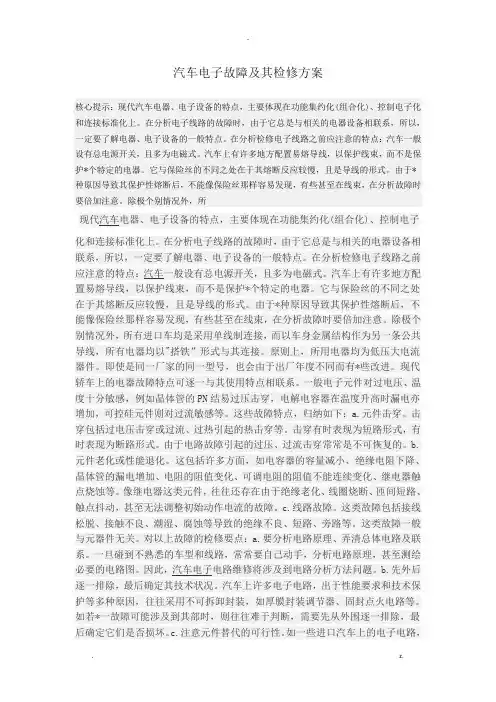

汽车电子故障及其检修方案
汽车电子故障及其检修方案核心提示：现代汽车电器、电子设备的特点，主要体现在功能集约化(组合化)、控制电子化和连接标准化上。
在分析电子线路的故障时，由于它总是与相关的电器设备相联系，所以，一定要了解电器、电子设备的一般特点。
在分析检修电子线路之前应注意的特点：汽车一般设有总电源开关，且多为电磁式。
汽车上有许多地方配置易熔导线，以保护线束，而不是保护*个特定的电器。
它与保险丝的不同之处在于其熔断反应较慢，且是导线的形式。
由于*种原因导致其保护性熔断后，不能像保险丝那样容易发现，有些甚至在线束，在分析故障时要倍加注意。
除极个别情况外，所现代汽车电器、电子设备的特点，主要体现在功能集约化(组合化)、控制电子化和连接标准化上。
在分析电子线路的故障时，由于它总是与相关的电器设备相联系，所以，一定要了解电器、电子设备的一般特点。
在分析检修电子线路之前应注意的特点：汽车一般设有总电源开关，且多为电磁式。
汽车上有许多地方配置易熔导线，以保护线束，而不是保护*个特定的电器。
它与保险丝的不同之处在于其熔断反应较慢，且是导线的形式。
由于*种原因导致其保护性熔断后，不能像保险丝那样容易发现，有些甚至在线束，在分析故障时要倍加注意。
除极个别情况外，所有进口车均是采用单线制连接，而以车身金属结构作为另一条公共导线，所有电器均以"搭铁”形式与其连接。
原则上，所用电器均为低压大电流器件。
即使是同一厂家的同一型号，也会由于出厂年度不同而有*些改进。
现代轿车上的电器故障特点可逐一与其使用特点相联系。
一般电子元件对过电压、温度十分敏感，例如晶体管的PN结易过压击穿，电解电容器在温度升高时漏电亦增加，可控硅元件则对过流敏感等。
这些故障特点，归纳如下：a.元件击穿。
击穿包括过电压击穿或过流、过热引起的热击穿等。
击穿有时表现为短路形式，有时表现为断路形式。
由于电路故障引起的过压、过流击穿常常是不可恢复的。
b.元件老化或性能退化。
这包括许多方面，如电容器的容量减小、绝缘电阻下降、晶体管的漏电增加、电阻的阻值变化、可调电阻的阻值不能连续变化、继电器触点烧蚀等。
汽车电子电工技术基础电子教案
汽车电子电工技术基础电子教案第一章：汽车电子电工技术概述1.1 课程介绍1.2 汽车电子电工技术的发展历程1.3 汽车电子电工技术的应用领域1.4 学习目标与要求第二章：汽车电源系统2.1 汽车电源系统的组成与工作原理2.2 蓄电池的结构与维护2.3 交流发电机与调节器的工作原理及维护2.4 学习目标与要求第三章：汽车启动系统3.1 汽车启动系统的组成与工作原理3.2 启动机的结构与维护3.3 启动系统常见故障诊断与排除3.4 学习目标与要求第四章：汽车点火系统4.1 汽车点火系统的组成与工作原理4.2 点火线圈、点火塞的结构与维护4.3 点火系统常见故障诊断与排除4.4 学习目标与要求第五章：汽车照明与信号系统5.1 汽车照明系统的组成与工作原理5.2 信号灯的结构与维护5.3 汽车喇叭与报警器的结构与维护5.4 照明与信号系统常见故障诊断与排除5.5 学习目标与要求第六章：汽车仪表与信息系统6.1 汽车仪表系统的组成与工作原理6.2 常用仪表的读数与维护6.3 汽车信息显示系统6.4 仪表与信息系统常见故障诊断与排除6.5 学习目标与要求第七章：汽车电动调节系统7.1 汽车电动调节系统的组成与工作原理7.2 电动座椅、后视镜调节系统7.3 车窗升降系统与天窗控制7.4 电动调节系统常见故障诊断与排除7.5 学习目标与要求第八章：汽车防盗与安全系统8.1 汽车防盗系统的组成与工作原理8.2 中央门锁控制系统8.3 防盗报警系统与Immobilizer 系统8.4 安全气囊系统（SRS）8.5 防盗与安全系统常见故障诊断与排除8.6 学习目标与要求第九章：汽车网络通信系统9.1 汽车网络通信系统的基本概念9.2 CAN 总线系统的工作原理与应用9.3 LIN 总线与MOST 总线系统9.4 汽车网络通信系统的故障诊断与维修9.5 学习目标与要求第十章：汽车电子控制单元（ECU）10.1 ECU 的基本概念与结构10.2 ECU 的控制原理与程序10.3 ECU 的故障诊断与维修10.4 学习目标与要求这是前十个章节的教案，每个章节都包括了学习目标与要求，以及相关知识点的详细介绍。
汽车电子控制系统维修技术手册
汽车电子控制系统维修技术手册
一、前言
汽车电子控制系统逐渐成为汽车发展的主流趋势，因此，对汽车电
子控制系统维修技术的掌握和应用已经成为汽车维修行业必备的技能
之一。
本文将详细介绍汽车电子控制系统维修技术，旨在帮助读者全
面了解汽车电子控制系统的理论知识和维修实践技能。
二、汽车电子控制系统简介
汽车电子控制系统是指利用电子技术对汽车进行控制的系统。
它由
一个或多个电子模块、传感器、执行器、电磁阀等组成。
汽车电子控
制系统的主要功能包括：发动机控制、自动变速器控制、刹车控制、
安全气囊控制等。
三、汽车电子控制系统维修技术
1. 故障诊断
首先，我们需要使用故障诊断工具来检测汽车电子控制系统的故障，以确定所需的维修操作。
故障诊断工具包括诊断计算机、多用途测试
仪和故障码读取器等。
2. 维修实践技能
在确定故障后，我们需要根据实际情况执行维修操作。
具体包括：
模块更换、传感器更换、电气连接检查、线路维修、系统复位等。
3. 维修注意事项
在汽车电子控制系统的维修过程中，需要注意以下几点：
- 操作前必须断开蓄电池负极，以避免电击和其他危险事故的发生。
- 操作时需要保持清洁环境，避免污染和破坏电子零部件。
- 操作时需要严格按照制造商的技术标准进行，以保障维修质量。
四、总结
汽车电子控制系统维修技术是非常重要的技术。
正确的维修方法和
技术可以保障汽车的安全和性能，降低维修成本。
我们需要不断学习
和掌握这项技术，以适应快速发展的汽车电子控制系统。
汽车电工电子技术基础教案设计
汽车电工电子技术基础教案设计第一章：汽车电工电子技术概述1.1 学习目标了解汽车电工电子技术的基本概念和发展趋势理解汽车电工电子技术在现代汽车行业中的重要性掌握汽车电工电子技术的基本组成部分1.2 教学内容汽车电工电子技术的定义和发展历程汽车电工电子技术的应用领域和重要性汽车电工电子技术的基本组成部分介绍1.3 教学方法采用讲解和案例分析相结合的方式进行教学引导学生通过观察和思考来理解汽车电工电子技术的重要性1.4 教学评估通过小组讨论和问题解答来评估学生对汽车电工电子技术的基本理解设计一个简化的汽车电路实例，让学生分析并解释其工作原理第二章：汽车电路的基本元件2.1 学习目标熟悉汽车电路中常用的基本元件及其功能理解电路图的表示方法和阅读技巧掌握汽车电路的常见连接方式和特点2.2 教学内容汽车电路中常用的基本元件介绍，包括电源、开关、保险丝、电线等电路图的表示方法和阅读技巧讲解汽车电路的常见连接方式和特点分析2.3 教学方法通过实物展示和示范操作来介绍汽车电路的基本元件利用电路图和实际汽车电路来进行阅读技巧的训练通过小组讨论和实际操作来熟悉汽车电路的连接方式2.4 教学评估学生能够阅读并解释简单的汽车电路图能够正确识别和使用汽车电路的基本元件能够分析并说明汽车电路的连接方式和特点第三章：汽车电路的基本原理3.1 学习目标理解汽车电路的基本原理和电路定律掌握汽车电路的接地和防干扰措施熟悉汽车电路的故障诊断和维修方法3.2 教学内容汽车电路的基本原理和电路定律介绍，包括欧姆定律、基尔霍夫定律等汽车电路的接地和防干扰措施讲解汽车电路的故障诊断和维修方法分析3.3 教学方法通过实验和示范操作来讲解汽车电路的基本原理和电路定律利用实际汽车电路来进行接地和防干扰措施的训练通过案例分析和模拟故障诊断来熟悉汽车电路的故障维修方法3.4 教学评估学生能够理解和应用汽车电路的基本原理和电路定律能够解释和实施汽车电路的接地和防干扰措施能够进行简单的汽车电路故障诊断和维修操作第四章：汽车电子控制技术基础4.1 学习目标了解汽车电子控制技术的基本概念和发展趋势理解汽车电子控制技术在现代汽车行业中的重要性掌握汽车电子控制技术的基本组成部分4.2 教学内容汽车电子控制技术的定义和发展历程汽车电子控制技术的应用领域和重要性汽车电子控制技术的基本组成部分介绍4.3 教学方法采用讲解和案例分析相结合的方式进行教学引导学生通过观察和思考来理解汽车电子控制技术的重要性4.4 教学评估通过小组讨论和问题解答来评估学生对汽车电子控制技术的基本理解设计一个简化的汽车电子控制系统实例，让学生分析并解释其工作原理第五章：汽车电路的维护与检修5.1 学习目标掌握汽车电路的维护与检修方法熟悉汽车电路的故障诊断和排除技巧理解汽车电路的安全性和可靠性重要性5.2 教学内容汽车电路的维护与检修方法讲解，包括清洁、检查、更换元件等汽车电路的故障诊断和排除技巧介绍汽车电路的安全性和可靠性分析5.3 教学方法通过示范操作和实际案例来讲解汽车电路的维护与检修方法利用模拟故障和实际汽车电路来进行故障诊断和排除的训练通过小组讨论和问题解答来强调汽车电路的安全性和可靠性5.4 教学评估学生能够熟练进行汽车电路的维护与检修操作能够准确诊断和排除汽车电路的故障能够说明汽车电路的安全性和可靠性重要性第六章：汽车电动系统6.1 学习目标理解汽车电动系统的基本原理和组成掌握汽车电动机的工作原理和特性熟悉汽车电动系统的维护和检修方法6.2 教学内容汽车电动系统的概述和组成介绍汽车电动机的工作原理和特性讲解汽车电动系统的维护和检修方法分析6.3 教学方法通过实验和示范操作来讲解汽车电动系统的基本原理和组成利用实际汽车电动机来进行工作原理和特性的训练通过案例分析和实际操作来熟悉汽车电动系统的维护和检修方法6.4 教学评估学生能够理解和应用汽车电动系统的基本原理和组成能够解释和应用汽车电动机的工作原理和特性能够进行汽车电动系统的维护和检修操作第七章：汽车照明系统7.1 学习目标掌握汽车照明系统的基本原理和组成了解汽车照明灯具的类型和特性熟悉汽车照明系统的维护和检修方法7.2 教学内容汽车照明系统的基本原理和组成介绍汽车照明灯具的类型和特性讲解汽车照明系统的维护和检修方法分析7.3 教学方法通过实验和示范操作来讲解汽车照明系统的基本原理和组成利用实际汽车照明灯具来进行类型和特性的训练通过案例分析和实际操作来熟悉汽车照明系统的维护和检修方法7.4 教学评估学生能够理解和应用汽车照明系统的基本原理和组成能够识别和应用不同类型的汽车照明灯具能够进行汽车照明系统的维护和检修操作第八章：汽车电器设备8.1 学习目标熟悉汽车电器设备的基本原理和组成掌握汽车电器设备的工作方式和特性了解汽车电器设备的使用和维护方法8.2 教学内容汽车电器设备的基本原理和组成介绍汽车电器设备的工作方式和特性讲解汽车电器设备的使用和维护方法分析8.3 教学方法通过实验和示范操作来讲解汽车电器设备的基本原理和组成利用实际汽车电器设备来进行工作方式和特性的训练通过案例分析和实际操作来熟悉汽车电器设备的使用和维护方法8.4 教学评估学生能够理解和应用汽车电器设备的基本原理和组成能够解释和应用汽车电器设备的工作方式和特性能够进行汽车电器设备的使用和维护操作第九章：汽车电路图的阅读与分析9.1 学习目标掌握汽车电路图的阅读方法和技巧熟悉汽车电路图的符号和表示方式能够分析和解释复杂的汽车电路图9.2 教学内容汽车电路图的阅读方法和技巧介绍汽车电路图的符号和表示方式讲解复杂汽车电路图的分析方法分析9.3 教学方法通过示范操作和实际案例来讲解汽车电路图的阅读方法和技巧利用实际汽车电路图来进行符号和表示方式的训练通过案例分析和实际操作来熟悉复杂汽车电路图的分析方法9.4 教学评估学生能够熟练应用汽车电路图的阅读方法和技巧能够识别和应用汽车电路图的符号和表示方式能够分析和解释复杂的汽车电路图第十章：汽车电工电子技术的应用案例分析10.1 学习目标理解汽车电工电子技术在实际汽车中的应用掌握汽车电工电子技术在不同系统中的作用能够分析和解决实际汽车电工电子技术问题10.2 教学内容汽车电工电子技术在实际汽车中的应用案例介绍汽车电工电子技术在不同系统中的作用讲解实际汽车电工电子技术问题的解决方法分析10.3 教学方法通过案例分析和实际操作来讲解汽车电工电子技术在实际汽车中的应用利用实际汽车系统和实例来进行不同系统中的作用的训练通过问题解答和实际操作来熟悉实际汽车电工电子技术问题的解决方法10.4 教学评估学生能够理解和应用汽车电工电子技术在实际汽车中的应用能够解释和应用汽车电工电子技术在不同系统中的作用能够分析和解决实际汽车电工电子技术问题重点和难点解析一、第二章和第三章的教学内容涉及汽车电路的基本元件和基本原理。
车辆电子系统维修方案范文
车辆电子系统维修方案范文1. 概述车辆电子系统是指对汽车电子设备和电子控制单元的监视、检测和维护。
随着汽车电子技术的进步，车辆电子系统已经成为汽车电子控制的重要组成部分。
经常维护车辆电子系统可以确保驾驶安全和汽车性能的稳定性。
维修车辆电子系统需要遵循以下流程：搜寻问题、进行检查、诊断故障、修复问题。
为查明故障原因，需要谨慎观察和严格遵循操作规程。
本文将从故障排除、维护和保养、故障处理等方面为您提供车辆电子系统的维修方案范文。
2. 故障排除2.1 故障检查在处理车辆电子设备故障时，需要首先检查所有相关电子设备的电源和接线，确保它们连接良好。
如果电源或接线故障，应首先解决这些问题，并确保汽车的电源、电池和充电系统工作正常。
2.2 故障诊断在发现故障时，需要对问题进行系统分析，以便快速诊断出故障原因。
对于电子设备而言，首先需要做的是执行系统诊断故障码，并仔细检查这些故障码和故障灯。
在执行故障代码诊断之后，需要对车辆的系统件进行细致的检查，特别是对故障代码指向的模块进行检查。
2.3 故障修正在确认故障原因后，需要采取恰当的措施来解决故障。
为了避免不必要的损失，例如不能正常工作、驱动性能降低、发动机失效等问题，需要及时对故障进行修正。
对于一些简单故障，例如更换保险措施，可以在家里自己解决。
但如果故障比较复杂，例如更换传感器等问题，建议找合适的机械师进行维修。
3. 维护和保养3.1 车辆电子系统维护车辆电子设备是最容易出现故障的部分，如果出现问题，将会影响您的行车安全，需要定期进行检查和维护，以确保始终处于良好的工作状态。
下面是几个常见的维护技巧：1.定期检查电池，确保电解质液体的水平和电压处于正常范围；2.检查电子元件并对其进行清洁；3.檢查电线连接是否良好。
车辆电子设备的检查和维护需要有专业的知识，建议找专业的机械技术人员维护。
3.2 车辆保养车辆保养是确保您的汽车始终保持良好工作状态的重要环节。
保养可以帮助您保持汽车的性能和可靠性。
汽车电子控制系统维修与维护技巧
汽车电子控制系统维修与维护技巧一、概述汽车电子控制系统是现代汽车的重要组成部分，它包括车辆故障诊断系统、发动机控制系统、燃油系统、制动系统、电动机驱动系统等。
正确维护和维修汽车电子控制系统对于保障汽车安全性、提高燃油经济性以及延长汽车使用寿命具有重要意义。
本文将介绍汽车电子控制系统维修与维护的技巧和步骤。
二、维修和维护技巧1. 查看故障码故障代码是故障检测仪器显示的数字代码，能够帮助识别汽车故障。
在维修和维护汽车电子控制系统时，首先需要使用故障诊断仪器读取故障码。
根据故障码，可以确定故障的具体位置和原因，从而采取相应的修复措施。
2. 检查传感器和电线连接大部分汽车故障都与传感器和电线连接相关。
在维修和维护汽车电子控制系统时，需要仔细检查传感器的连接是否牢固，电线是否有损坏或接触不良的情况。
如果发现问题，应及时更换或修复。
3. 清洁电子元件汽车电子控制系统中的电子元件容易受到灰尘、湿气等外部因素的影响，导致故障发生。
因此，在维修和维护汽车电子控制系统时，需要定期清洁电子元件，确保其正常工作。
清洁时应使用专用的清洁剂，避免使用过于酸性或碱性的物质。
4. 检查电池电压电池电压过低会导致汽车电子控制系统无法正常工作。
在维修和维护汽车电子控制系统时，需要检查电池的电压是否正常。
如果电压不足，应及时进行充电或更换电池。
5. 定期更换滤清器和电线滤清器和电线是汽车电子控制系统的重要组成部分，不定期更换可能导致故障发生。
在维修和维护汽车电子控制系统时，应根据汽车使用情况和制造商建议的保养周期及时更换滤清器和电线，以确保系统的正常工作。
三、维修和维护步骤1. 故障诊断当汽车出现电子控制系统故障时，首先需要使用故障诊断仪器读取故障码。
根据故障码，确定故障的具体位置和原因。
2. 检查传感器和电线连接根据故障码确定可能存在问题的传感器和电线连接部分。
检查传感器的连接是否牢固，电线是否有损坏或接触不良的情况。
3. 清洁电子元件使用专用的清洁剂清洁汽车电子控制系统中的电子元件，确保其正常工作。
汽车电子系统的检修步骤
继 电 器 内 线 圈 两 端 的 供 电 与 搭 铁 ， 而 其 触 点 所 控
制 的 电 器 属 于 另 一 个 开 关 即 继 电 器 内 触 点 两 端 的 供 电 与 用 电 器 的 工 作 回 路 。 在 查 线 和 分 析 原 理 时
Ａｂｓ ａ ｔ Ｔ ｏ 【ｈ ｉ ｇ ｓ ｎ ａ ｒ ｍｏ ｉ ｇ ｃ ｏ ｉ ｇ ａ ｔｏ ｂｌ ｏ ＢＵＩ Ｗ ｃ ： ｈｒ ｕ ｄ ａ ｎｏ ｉ ｇ ｎｄ ｅ ｖ ｎ ａ ｏ ｌｎ ｆ ｎ ｒ ｕ ｅ ｎ ｇ ＣＫ ＲＥＧＡＬ， Ｉ ｓ ｔ ｄｉｃ ｓ ｄ ｏ ｅ ｄ ｉ ｓ ｕｓ ｅ ｔ ｒ ａ ｔ ｃｉｃ ｉ ｄｉ ｇ ａ ｈｅ ｒ ｕｔ ａ ｒ ｍ ｃ ｒ ｅ ｌ ｏ ｒ ｃｔ ｙ， ｆｎｄ ｔ ｋ ｐｏ ｎ ｉ ｈｅ ｅｙ ｉ ｔ， ｏ ｇ ｎ ｚ ｔ ｍ ａ ｎ ｅ ａ ｅ ｉ ｅ ａ ｄ ｕｓ ｔ ｅ ｉ ｔｎ ｔ ｓｉ ｇ ｒ ａ ｉ ｅ ｈｅ ｉ ｔ ｎ ｎｃ ｄ ａ ｎ ｅ ｈｅ ｘ ｓ ｉ ｇ ｅ ｔｎ ｅ ｕｉ ｑ ｐｍｅ ｔ ｔ ｐ ｖ ｔ ｅ ｅ ｏｒ ａ ｃ ｓ ｆ ｅ ｅ ｔｏ ｃ ｄｅ ｉ ｅ ａ ｄ ｒ ａ ｒ ｈ ｍ ｃ ｒ ｅ ｔｙ ｎ ｄ ｎ ｏ ｍ ｅ ｈ ｐ ｒ ｍ ｎ ｅ ｏ ｌ ｃ ｒ ｎｉ ｖ ｃ ｓ ｎ ｆ ｅｐ ｉ ｔ ｅ ｏ ｒ ｃ ｌ ａ ｑｕ ｃ ｌ ． ｉ ｋ ｙ Ｋ ｅ ｗ ｏ ｄｓ ａ ｔ ｍ ｏ ｉｅ； ｅ ｅ ｔｏ ｃ ｙ ｔ ｍ ； ｍ ａ ｎ ｅ ａ ｃｅ ｒ ｃ ｄｕ ｅ ｙ ｒ ： ｕｏ ｂｌ ｌ ｃ ｒ ｎｉ ｓ ｓ ｅ ｉ ｔ ｎ ｎ ｐ ｏ ｅ ｒ
随 着 电 子 技 术 在 汽 车 上 的 应 用 越 来 越 多 ， 给 汽
的 是 便 于 实 际 检 测 时 能 快 速 找 出 电路 图 与 实 物 的 测
车辆电子系统维修方案范文
车辆电子系统维修方案范文在车辆电子系统日益复杂的今天，汽车故障也更加难以判断。
在出现车辆电子系统故障时，需要进行维修和维护。
本文将介绍一种车辆电子系统维修方案范文，以供参考。
一、故障分析首先要明确的是，对于车辆电子系统故障的诊断和维修，需要有相应的专业知识和技术。
在故障出现时，应该首先进行故障现象的分析，明确故障所在的系统或部件。
例如，遇到行车电脑故障时，可以对故障进行分类：1) 行车电脑无法启动；2）行车电脑启动但是无法正常工作；3）行车电脑启动过程中出现异常提示等等。
对症下药，精细化的分类会有利于我们更快的解决问题。
二、方案制定在进行故障分析后，制定维修方案是非常重要的。
维修方案应该包括以下内容：1. 维修目标明确维修的目标，例如，是仅将设备恢复到工作状态还是进行设备升级和改进。
2. 维修流程维修流程应该完整、详细、严密和可行。
在维修流程中，应该明确故障检测、维修和检验等具体步骤。
在维修流程中要注意维修方法、工具和材料的选用以及维修人员的专业能力。
3. 维修措施维修措施是指维修方案中的具体技术措施。
例如，对于汽车空调系统，维修措施可能包括更换故障的部件、清洗或更换故障的传感器或电路板等等。
4. 维修时间在制定维修方案时，还应该明确维修的时间和进度。
如果是较为复杂的维修，则可以将其分阶段进行，设置进度和时间的节点。
三、维修执行制定维修方案之后，需要按照方案进行维修。
在维修过程中，需要注意以下几点：1. 技术操作维修人员应该对维修所需的技术操作及其操作顺序有深入的认识。
当然，如果需要使用特殊的工具和设备也需要熟悉其使用方法。
2. 安全在维修时，必须注意安全问题，防止受到意外伤害。
例如，维修电子系统时，应该注意电压带来的危险以及电池季节性损伤的防范。
3. 质量检验在维修完成后，为了保证汽车的安全性和稳定性，必须进行质量检验。
检验过程应该严格、全面、科学、规范，确保维修质量。
四、维护汽车电子系统是车辆使用的重要部分，因此必须进行定期维护以确保其正常运行。
汽车电子控制系统的维护和故障诊断
汽车电子控制系统的维护和故障诊断第一章：引言汽车电子控制系统是现代汽车中不可或缺的重要部分，它负责监测车辆各个系统的运行情况，并通过信号传输使车辆按照指定方式行驶。
因此，维护和故障诊断控制系统对于确保车辆正常运行和保证路上行车安全至关重要。
本文将讨论汽车电子控制系统的维护和故障诊断。
第二章：汽车电子控制系统的基础知识汽车电子控制系统是一种复杂的系统，包括多个部分，如传感器、控制模块、执行器、舒适设备等。
传感器负责收集关于车辆的信息（如机油压力、车速、温度等），之后将信息传输到控制模块中。
控制模块分析接收到的信息，然后通过执行器（如喷油器、点火器等）控制车辆的各个部分。
舒适设备控制着座椅、空调、玻璃等，并且能够通过无线信号或者手动调节完成。
维护和故障诊断控制系统将需要掌握汽车电子控制系统的基本原理，这将有助于诊断故障并对控制系统进行维护。
第三章：汽车电子控制系统的维护汽车电子控制系统的维护通常包括定期检查和更换控制系统的各个部件。
最重要的是更换磨损件，这包括油滤器、空气滤器和机油滤器。
定期更换这些部件有助于确保控制系统运行顺畅，同时也可以防止控制系统部件的损坏。
此外，还需要对车辆的传感器进行检查，例如，机油压力传感器、水温传感器、氧气传感器等。
如果这些传感器无法正常工作，系统将无法正常运行。
因此，定期的检查和更换也是非常必要的。
第四章：汽车电子控制系统的故障诊断当汽车电子控制系统发生故障时，需要使用故障诊断工具和技术进行问题定位。
一些最常见的汽车电子控制系统故障如下：电池故障：电池是整个控制系统的能量来源，如果出现电池故障，系统将无法持续运行。
通常，出现电池故障的原因是电池老化或者连接线松动。
可以通过使用万能表测量电池电压，并检查连接线的稳固性进行诊断。
传感器故障：出现传感器故障时控制系统将无法正常运行。
传感器故障有多种原因，包括传感器老化，电缆连接松动等。
可以通过使用故障诊断仪来测试传感器是否工作正常。
汽车电控系统的维护与检修
汽车电控系统的维护与检修第一节汽车电控系统维护概述电控汽车的使用及维修还应注意下列事项：1）进行维修前要充分了解该车的ECU及主要电子元件的位置，以便实施可靠的保护，防止误拆、误卸。
2）严禁在发动机高速运转时将蓄电池电路中断，防止产生瞬时过电压而损坏ECU 和传感器。
3）当汽车控制系统出现故障，报警灯点亮时，不能将蓄电池从电路中断开，以防止由于断电而使ECU中存储的故障码及有关信息被清除。
只有通过汽车自诊断系统或汽车专用诊断设备将故障码及有关信息调出并确定故障原因后，方可将蓄电池从电路中断开。
4）无论何时蓄电池的极性都不能接反，且不允许在无蓄电池的情况下用外接电源起动发动机，以避免因电压过高而损坏ECU和其它元器件。
5）查出故障原因后对电控系统进行检修时，应先将点火开关关闭。
6）在测试过程中除特殊注明外，不能使用指针式万用表进行ECU及传感器测试，只能使用高阻抗数字式万用表进行测试。
7）严禁用试灯测试与ECU相连接的电气装置。
禁止用搭铁试火和拆线刮火的方法进行电路检测。
8）电控装置附近不宜安装信号发射和接收装置及导线，以防对控制系统的工作产生不良影响。
9）电子控制汽油喷射发动机装有排气净化装置，对发动机汽油质量要求较高，必须注意定期更换汽油滤清器。
目前汽车上使用的ECU虽然是高质量的，但在使用维护中仍要精心保护，注意防振、防潮、防油污。
此外，ECU一般很少发生故障，如必须检查时，要用专用仪器设备；一般不允许在汽车修理作业时拆检。
第二节汽车电控系统诊断设备电控汽车的故障诊断系统主要分为两类：一类为随车故障诊断系统；另一类为车外汽车故障诊断系统。
随车故障诊断系统一般只用来进行电控系统的参数监测、警告显示、故障码储存和故障码调调用。
用等。
该系统对操作人员要求不高，只要按照一定的操作规程即可实现故障码车外故障诊断仪器具有电控系统的监测、故障码调用、数据显示、故障原因判断等多项功能，前提条件是具有该车的数据软件。
汽车电子控制系统ECU检修主要方法
汽车电子控制系统ECU检修主要方法摘要：目前，在汽车控制技术中已经开始广泛使用汽车电子控制系统，而在汽车电子控制系统中ECU是其中尤为重要的一部分。
所以，对汽车电子控制系统中ECU检修技术进行探究，对于汽车修理技术的探究来说非常重要。
因此，文章探究了汽车电子控制系统中ECU的主要组成以及检修的主要方法，希望可以促进汽车电子控制系统检修相关领域能够得到更好的发展。
关键词：汽车电子控制系统；ECU；检修主要方法引言目前，在我国汽车的生产中，汽车电子控制系统里面的电控单元（ECU）技术被广泛应用。
所以，检修ECU系统的相关技术成为探究内容中的重要部分。
汽车的ECU就是电路板和一些电子元件的组合，从理论上来讲，只要能够确保电路板上面每个电子元件都是好的，那么就可认为该ECU也是正常的（排除调试及软件的因素）。
在维修ECU时，要对电子元件的好坏进行逐个确认，直到找到损坏的电子元件，再更换损坏的电子元件，基本就可以修好该ECU。
但基于ECU系统技术原理的特殊性，因此，导致在对其进行实际检修期间，增加了检修的困难度。
相关的检修技术人员在检修时，可以把ECU系统的构成作为切入点，和ECU系统的运行原理相结合，对ECU系统展开主要检修方法的相关探究。
1、汽车ECU的工作原理1.1汽车发动机控制系统的相关工作原理汽车的发动机控制系统是由四大部分组成，分别是传感器、执行器、ECU、连接线路等。
ECU接收来自加速踏板位置传感器、节气门位置传感器、冷却液温度传感器、空气流量传感器、氧传感器、爆震传感器、曲轴位置传感器等传感器的信号，通过ECU的运算以及处理后，向执行器发出相对应的控制指令。
其中执行器主要包括点火线圈、喷油器、节气门电机等。
1.2汽车ECU内部的工作原理汽车ECU的主要工作是按照设定的程序处理传感器的输入信号，并且将其形成相对应的控制指令向执行器输出驱动信号。
ECU的主要工作是由中央处理器（CPU）通过读取内部系统指令进行执行。
《新能源汽车构造与维修理论》教案
《新能源汽车构造与维修理论》教案第一章：新能源汽车概述1.1 新能源汽车的定义与发展历程1.2 新能源汽车的特点与优势1.3 新能源汽车的主要类型及其代表车型1.4 新能源汽车的政策与产业现状第二章：新能源汽车动力电池系统2.1 动力电池的类型与性能参数2.2 动力电池的组成与工作原理2.3 动力电池的维护与检修2.4 动力电池的故障诊断与处理第三章：新能源汽车电机及驱动系统3.1 电机的类型与性能参数3.2 电机的工作原理与结构特点3.3 驱动系统的组成与工作原理3.4 驱动系统的维护与检修第四章：新能源汽车电力电子设备4.1 电力电子器件的类型与性能参数4.2 电力电子设备的工作原理与结构特点4.3 电力电子设备的维护与检修4.4 电力电子设备的故障诊断与处理第五章：新能源汽车的综合控制系统5.1 综合控制系统的组成与功能5.2 综合控制系统的工作原理与结构特点5.3 综合控制系统的维护与检修5.4 综合控制系统的故障诊断与处理第六章：新能源汽车车辆结构与原理6.1 车辆结构概述6.2 车身与底盘6.3 动力系统与操控系统6.4 电气系统与舒适系统第七章：新能源汽车充电设施及技术7.1 充电站的类型与组成7.2 充电设备的工作原理与使用方法7.3 充电技术的发展趋势7.4 充电设施的维护与检修第八章：新能源汽车的安全性能8.1 安全性能概述8.2 电池安全性能8.3 电机与驱动系统安全性能8.4 控制系统安全性能第九章：新能源汽车的诊断与检测9.1 诊断设备与方法9.2 检测项目与标准9.3 故障诊断与处理流程9.4 案例分析第十章：新能源汽车的维修与保养10.1 维修工具与设备10.2 维修工艺与流程10.3 保养项目与周期10.4 常见故障与解决方案第十一章：新能源汽车的能效评估与优化11.1 能效评估方法与指标11.2 能量消耗与回收利用11.3 车辆性能优化策略11.4 能效提升技术的应用案例第十二章：新能源汽车的环保性能与认证12.1 环保性能的重要性12.2 排放控制技术与管理12.3 环保性能的认证体系12.4 环保性能提升的未来发展趋势第十三章：新能源汽车的智能化技术13.1 智能网联技术13.2 自动驾驶技术13.3 车联网与车路协同13.4 智能新能源汽车的应用场景第十四章：新能源汽车案例分析与市场前景14.1 知名新能源汽车案例分析14.2 市场趋势与消费者需求14.3 产业链发展分析14.4 新能源汽车的未来市场前景第十五章：新能源汽车的培训与教学实践15.1 培训课程设置与教学目标15.2 教学方法与实践环节15.3 教学资源与工具的选择15.4 教学评估与效果分析重点和难点解析本文教案主要围绕新能源汽车构造与维修理论展开，涵盖了新能源汽车的基本概念、动力电池系统、电机及驱动系统、电力电子设备、综合控制系统、车辆结构与原理、充电设施及技术、安全性能、诊断与检测、维修与保养、能效评估与优化、环保性能与认证、智能化技术、案例分析与市场前景以及培训与教学实践等多个方面。
汽车电子控制转向系统结构与检修
汽车电子控制转向系统结构与检修1.结构(1)电子控制单元(ECU):ECU是整个系统的控制中心，负责接收来自传感器的信号，并根据信号的分析和处理结果，控制执行器实现对汽车转向的精确控制。
ECU通常位于车辆的仪表盘附近。
(2)转向传感器:转向传感器是用于检测驾驶员的转向操作并将信号传递给ECU的装置。
通常使用角度传感器或位置传感器作为转向传感器，它们可以准确地测量转向轮的转向角度或位置。
(3)执行器:执行器是根据ECU的控制信号实现转向操作的装置。
常见的执行器包括电动助力转向器(EPS)和电动化液压转向器(EHPS)。
EPS通过电动机直接作用于转向系统，而EHPS则通过液压压力辅助转向。
(4)连接电路:连接电路是将传感器、ECU和执行器连接起来的电路系统。
它负责传递信号和电力，并保证各个部件之间的正常工作。
常见的连接电路包括电缆、接插件和连接器。
2.检修方法(1)偏向一侧或转向力不足:如果车辆在行驶过程中偏向一侧或转向力不足，可能是由于转向传感器故障或ECU控制信号异常引起的。
可以通过检查传感器和连接电路是否正常工作来识别故障，并使用专用的诊断工具对ECU进行故障码读取和参数调整。
(2)锁定或转向力过大:如果车辆转向系统出现锁定或转向力过大的情况，可能是由于执行器故障或液压系统故障引起的。
可以通过检查执行器和液压系统的工作状态来判断故障，并进行相应的修理或更换。
(3)警告灯亮起:如果车辆的转向系统警告灯亮起，表示系统出现故障。
此时可以通过检查电路连接是否正常、清除故障码和重新校准传感器等方法解决问题。
总之，汽车电子控制转向系统是现代汽车中必不可少的安全控制系统。
对于维修人员来说，了解其结构和检修方法是保障车辆安全性和正常行驶的重要基础。
同时，及时的故障诊断和处理对于系统的可靠性和稳定性也具有重要意义。
因此，维修人员应该不断学习和了解新技术，提高自己的技能和修理水平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
理论授课、视频辅助
1.拆除蓄电池电缆线应注意哪些问题？ 2.读码和清码有哪些方法？ 1.必须掌握汽车电子控制技术的基本工作原理和正确的使用方法： (1)进行维修前要充分了解该车的 ECU 及主要电子元件的位置，以便实施可靠 的保护，防止误拆、误卸。 (2)严禁在发动机高速运转时将蓄电池电路中断，防止产生瞬时过电压而损坏 ECU 和传感器。 (3)当汽车控制系统出现故障，报警灯点亮时，不能将蓄电池从电路中断开， 以防止由于断电而使 ECU 中存储的故障码及有关信息被清除。 (4)无论何时蓄电池的极性都不能接反，且不允许在无蓄电池的情况下用外接 电源起动发动机，以避免因电压过高而损坏 ECU 和其他元器件。 (5)查出故障原因后对电控系统进行检修时，应先将点火开关关闭。
-1-
(6)在测试过程中除特殊注明外，不能使用指针式万用表进行 ECU 及传感器测 试，只能使用高阻抗数字式万用表进行测试。
(7)严禁用试灯测试与 ECU 相连接的电气装置。 (8)电控装置附近不宜安装信号发射和接收装置及导线，以防对控制系统的工 作产生不良影响。 (9)电子控制汽油喷射发动机装有排气净化装置，对发动机汽油质量要求较 高，必须注意定期更换汽油滤清器。 2. 随车故障诊断系统 只用来进行电控系统的参数监测，警告显示，故障码储存和故障码调用。对 操纵人员要求不高 车外汽车故障诊断系统 具有电控系统的检测、故障码调用、数据显示、故障原因判断等多项功能。 使用复杂，但数据准确。 3. 汽车故障修理完毕故障码的清除 对发动机进行修理和排除各种故障后，存储在控制系统内存中的故障码必须 加以清除，以便在以后的工作中记录和存储新的故障码。如不清除旧故障码，当 发动机出现其他故障后，系统会将所有存储的故障码输出，维修人员便不知道哪 些是发动机真正存在的故障，哪些是以前排除过的故障，给维修工作带来不必要 的麻烦。 4.电控汽车进行故障分析的一般程序 （1）询问（2）观察（3）查阅（4）调取故障码（5）检测（6）试验 5. 利用汽车故障征兆表进行故障分析 （1）进行每一步检查时要认真仔细，注意怀疑部位的部件、接线和连接器连 接是否正常，只有在确定该部位无问题后才做下一步检查。 （2）有些故障是在特定的条件下才发生，这时要特别注意使用故障模拟法再 现故障，以确定是否存在故障。 （3）未完成细致检查前，不要轻易断定问题出在 ECU 上。
第二节 汽车电控系统诊断设备 随车故障诊断系统 只用来进行电控系统的参数监测，警告显示，故障码储存和故障码调用。对 操纵人员要求不高 车外汽车故障诊断系统 具有电控系统的检测、故障码调用、数据显示、故障原因判断等多项功能。 使用复杂，但数据准确。
-1-
教学内容
目的、要求、方 法、手段、时间分 配、板书预案等
【导言】 在无人驾驶汽车中，人员可以聊天、办公、购物、开会等，不需要监管汽 车，即可实现全时定位、按设计路线行进；无人驾驶汽车在行驶过程中是如何定 位的？高精度地图有哪些作用呢？ 【内容讲授】 第一节 汽车电控系统维护概述 必须掌握汽车电子控制技术的基本工作原理和正确的使用方法： 1)进行维修前要充分了解该车的 ECU 及主要电子元件的位置，以便实施可靠 的保护，防止误拆、误卸。 2)严禁在发动机高速运转时将蓄电池电路中断，防止产生瞬时过电压而损坏 ECU 和传感器。 3)当汽车控制系统出现故障，报警灯点亮时，不能将蓄电池从电路中断开， 以防止由于断电而使 ECU 中存储的故障码及有关信息被清除。 4)无论何时蓄电池的极性都不能接反，且不允许在无蓄电池的情况下用外接 电源起动发动机，以避免因电压过高而损坏 ECU 和其他元器件。 5)查出故障原因后对电控系统进行检修时，应先将点火开关关闭。 6)在测试过程中除特殊注明外，不能使用指针式万用表进行 ECU 及传感器测 试，只能使用高阻抗数字式万用表进行测试。 7)严禁用试灯测试与 ECU 相连接的电气装置。 8)电控装置附近不宜安装信号发射和接收装置及导线，以防对控制系统的工 作产生不良影响。 9)电子控制汽油喷射发动机装有排气净化装置，对发动机汽油质量要求较 高，必须注意定期更换汽油滤清器。
审批意见 备注
签字：
年月日
1.教师所编制的教案由所在教研室主任审批； 2.教研室主任编制的教案由所在二级学院院长（或者专业带头人）审批； 3.二级学院院长编制的教案，有所属专业的教研室主任审批。
-2-
板书设计
说明：任课教师可根据黑板的屏数自行进行板书设计。 -3-
教学内容
目的、要求、方 法、手段、时间分 配、板书预案等
课堂教学设计表
授课日期 章名称 节名称
目的 与要求
教学内容 重点 与难点 授课方式 课外作业
课堂小结
2020 年 月 日
授课学时
2 学时
√理论 实践
第 10 章 汽车电控系统的维护与检修
10.1 汽车电控系统维护概述 10.2 汽车电控系统诊断设备 10.3 汽车电控系统的故障诊断原理与操作 10.4 汽车电控系统故障诊断与检修实例 1.了解汽车电控系统的维护方法与类型； 2.掌握汽车电控系统诊断设备的类型与原理； 3.掌握汽车电控系统的故障诊断原理与操作流程； 4.了解汽车电控系统故障诊断与检修实例。 10.1 汽车电控系统维护概述 10.2 汽车电控系统诊断设备 10.3 汽车电控系统的故障诊断原理与操作 10.4 汽车电控系统故障诊断与检修实例 1.汽车电控系统诊断设备的类型与原理； 2.汽车电控系统的故障诊断原理与操作流程。
第三节 汽车电控系统的故障诊断原理与操作 一、电控汽车的故障诊断原理 二、汽车电控系统自诊断系统的使用 1.自诊断模式的分类 在自诊断系统中，对于系统故障诊断存在着两种不同的诊断模式。第一种是 静态诊断模式，进行这种模式的诊断时，先完成一定的操作，不需要起动发动 机，只需将点火开关拨至“ON”位置，即可调出系统中已存储的故障代码。第二 种是动态诊断模式，这种诊断模式是在发动机或汽车状态下进行，先要完成必要 的操作，起动发动机，在汽车运行状态下当出现故障时，诊断系统即将故障代码 记录并显示。 2.调取故障码和有关操作 1.利用跨接线读取故障码 在故障码调用之前，要用跨接线将“诊断码输出 接头”和“搭铁线”跨接，打开点火开关后，显示器件显示故障码。 2.利用点火开关读取故障码 将点火开关按照规定的次数开、关若干次，即 可进入读码状态。 3.利用诊断开关调取故障码 有些汽车仪表板或控制装置上设置有诊断开 关，当需要调取故障码时，只要打开开关，即可由显示器件上读到故障码。 4.利用仪表板上某些开关键的第二功能调取故障码 有的系统中故障码的显 示是通过仪表板上的控制开关，通过不同键的组合操作，可以进入故障码显示状 态。 三、自诊断故障码的显示方式 四、汽车故障修理完毕故障码的清除 对发动机进行修理和排除各种故障后，存储在控制系统内存中的故障码必须 加以清除，以便在以后的工作中记录和存储新的故障码。如不清除旧故障码，当 发动机出现其他故障后，系统会将所有存储的故障码输出，维修人员便不知道哪 些是发动机真正存在的故障，哪些是以前排除过的故障，给维修工作带来不必要 的麻烦。 第四节 汽车电控系统故障诊断与检修实例 一、电控汽车进行故障分析的一般程序 1.询问 2.观察
