局域网规划与设计..【PPT课件】
合集下载
计算机网络技术学习单元局域网规划与组建综合实践任务PPT课件
第8页/共28页
“有备无患”
7.1 网络规划设计 ——网络冗余设计
网络中的冗余设计一般针对网络中的单故障点。
单故障点是指其故障能导致隔离用户和服务的设备、设备上的接口或链 接。
冗余设计通过提供备用选择，以便在故障发生时替换故障点功能。
冗余设计一般包括三个方面：
链路冗余
设备冗余
路由冗余
第9页/共28页
任务7-1 局域网规划与组建综合实践
第22页/共28页
• 参考教材
任务7-1 局域网规划与组建综合实践
第23页/共28页
• 参考教材
任务7-1 局域网规划与组建综合实践
第24页/共28页
• 参考教材
任务7-1 局域网规划与组建综合实践
第25页/共28页Biblioteka 任务7-1 局域网规划与组建综合实践
• 参考教材 • （1）SW1的VL AN划分及Trunk接口设置，并查看 VL AN划分结
（5）配置认证加密方式：WPA2 AES,Pre-share Key:DC201502 。
4. 主机部分
PC1、PC2、PC3、PC4、PC5根据题意自行配置IP地址、子网掩码、默 认网关。
第17页/共28页
7.2 局域网项目实操 ——配置清单
见教材
第18页/共28页
任务7-1 局域网规划与组建综合实践
第1页/共28页
7.1 网络规划设计
• 一个系统的网络工程，一般包括需求分析与调查、拓扑规划设计、网 络地址规划设计、技术解决方案、财务预算、产品选型采购、安装与 调试、测试与验收、工程交付、工程决算、日常维护等诸多环节。
• 网络规划设计一般包括拓扑规划设计、网络地址规划设计、技术方案 选择三方面，又与需求分析、资金预算、产品选择等息息相关。
第4章计算机局域网技术基础与规划设计PPT课件
第4章
LAN基础与规划设计
4.5 LAN的类型
4.5.4 快速以太网
同步－事先预测并为节点分配带宽。 异步－动态分配带宽，包括：循环方式、预约方式、争用方式。
05.08.2020
网络工程－LAN基础与规划与设计
11
网络工程
第4章
LAN基础与规划设计
4.5 LAN的类型
4.5.1 以太网（Ethernet）
特点：数据传输速率高、网络软件丰富、安装连接简单、使用维护方便。 拓扑：总线、星型； 介质：非屏蔽双绞线、屏蔽双绞线 MAC：分布式控制模式、动态争胜方法，CSMA/CD
网络工程－LAN基础与规划与设计
13
网络工程
第4章
LAN基础与规划设计
4.5 LAN的类型
4.5.3 光纤网（Fiber Distributed Data Interface）
含义：光纤分布式数据接口。
特点：光纤为介质，传输容量大＞100M，距离长＞2KM，采用单模光纤可达40 －100KM，适合作为主干。保密性、防潮性、抗电磁干扰能力、重量等均优秀。 容错能力强、稳定性强。
05.08.2020
网络工程－LAN基础与规划与设计
6
网络工程
第4章
LAN基础与规划设计
4.3.1 总线结构和树型结构
4.3ቤተ መጻሕፍቲ ባይዱ拓扑结构
特点：数据传输既可以采用基带又可以采用宽带。采用宽带时，将BUS 分成若干子频带。
05.08.2020
网络工程－LAN基础与规划与设计
7
网络工程
第4章
LAN基础与规划设计
MAC要解决的两个主要问题：控制方式、操作方式。
控制方式－
如何决定允许哪个节点可以使用网络资源？
LAN基础与规划设计
4.5 LAN的类型
4.5.4 快速以太网
同步－事先预测并为节点分配带宽。 异步－动态分配带宽，包括：循环方式、预约方式、争用方式。
05.08.2020
网络工程－LAN基础与规划与设计
11
网络工程
第4章
LAN基础与规划设计
4.5 LAN的类型
4.5.1 以太网（Ethernet）
特点：数据传输速率高、网络软件丰富、安装连接简单、使用维护方便。 拓扑：总线、星型； 介质：非屏蔽双绞线、屏蔽双绞线 MAC：分布式控制模式、动态争胜方法，CSMA/CD
网络工程－LAN基础与规划与设计
13
网络工程
第4章
LAN基础与规划设计
4.5 LAN的类型
4.5.3 光纤网（Fiber Distributed Data Interface）
含义：光纤分布式数据接口。
特点：光纤为介质，传输容量大＞100M，距离长＞2KM，采用单模光纤可达40 －100KM，适合作为主干。保密性、防潮性、抗电磁干扰能力、重量等均优秀。 容错能力强、稳定性强。
05.08.2020
网络工程－LAN基础与规划与设计
6
网络工程
第4章
LAN基础与规划设计
4.3.1 总线结构和树型结构
4.3ቤተ መጻሕፍቲ ባይዱ拓扑结构
特点：数据传输既可以采用基带又可以采用宽带。采用宽带时，将BUS 分成若干子频带。
05.08.2020
网络工程－LAN基础与规划与设计
7
网络工程
第4章
LAN基础与规划设计
MAC要解决的两个主要问题：控制方式、操作方式。
控制方式－
如何决定允许哪个节点可以使用网络资源？
《局域网设计与构建》PPT课件
精选ppt
用户培训
文档整理
5
2.1 确定网络设计目标
2.1.1 需求分析
1．用户需求信息的获得
对任何一项工程而言，需求分析总是首要的。 在为用户设计一套局域网方案时，首先要弄清 楚客户的具体需求，这对方案的设计和设备的 选择起着决定性的作用。
用户需求分析首先要进行用户基本情况的调研， 获取用户的需求信息。用户的问题往往是实际 存在的问题或要求，往往不是用计算机网络的 技术语言来表达，这就需要设计人员能够将用 户的需求或问题用准确的计算机网络术语描述 出来。
精选ppt
13
网络设计中遵循原则
针对不同的组织和不同情况，网络设计的目标也不尽 相同，但是任何网络设计中都要遵循如下特定的原则：
1．功能性 2．可缩放性 3．可适应性 4．可管理性 5．成本有效性
通过需求分析和工程论证，兼顾以上设计原则，整个 网络的设计目标也就确定下来了。下一步的工作是针 对既定的网络设计目标进行整体网络规划与设计。
计算机组网技术
第2章 局域网设计与构建
刘永华 赵艳杰 编著
精选ppt
1
本章主要内容
本章学习目标 2.1 确定网络设计目标
2.1.1 需求分析 2.1.2 工程论证 2.1.3 网络设计原则 2.2 确定网络设计方案 2.2.1 网络标准的选择 2.2.2 网络拓扑结构选择 2.2.3 建立分级三层设计模型
（8）把基本调研情况连同系统概要设计书提交给用户，
并做出解释。
（9）用户对基本调研的工作和系统概要设计书进行评价，
提出意见。
（10）研究系统概要书，设计采纳用户意见，对系统概
要设计书进行修改，使用户需求分析的工作获得用户
的最终认可。用户负责人应在系统概要设计书上签字，
用户培训
文档整理
5
2.1 确定网络设计目标
2.1.1 需求分析
1．用户需求信息的获得
对任何一项工程而言，需求分析总是首要的。 在为用户设计一套局域网方案时，首先要弄清 楚客户的具体需求，这对方案的设计和设备的 选择起着决定性的作用。
用户需求分析首先要进行用户基本情况的调研， 获取用户的需求信息。用户的问题往往是实际 存在的问题或要求，往往不是用计算机网络的 技术语言来表达，这就需要设计人员能够将用 户的需求或问题用准确的计算机网络术语描述 出来。
精选ppt
13
网络设计中遵循原则
针对不同的组织和不同情况，网络设计的目标也不尽 相同，但是任何网络设计中都要遵循如下特定的原则：
1．功能性 2．可缩放性 3．可适应性 4．可管理性 5．成本有效性
通过需求分析和工程论证，兼顾以上设计原则，整个 网络的设计目标也就确定下来了。下一步的工作是针 对既定的网络设计目标进行整体网络规划与设计。
计算机组网技术
第2章 局域网设计与构建
刘永华 赵艳杰 编著
精选ppt
1
本章主要内容
本章学习目标 2.1 确定网络设计目标
2.1.1 需求分析 2.1.2 工程论证 2.1.3 网络设计原则 2.2 确定网络设计方案 2.2.1 网络标准的选择 2.2.2 网络拓扑结构选择 2.2.3 建立分级三层设计模型
（8）把基本调研情况连同系统概要设计书提交给用户，
并做出解释。
（9）用户对基本调研的工作和系统概要设计书进行评价，
提出意见。
（10）研究系统概要书，设计采纳用户意见，对系统概
要设计书进行修改，使用户需求分析的工作获得用户
的最终认可。用户负责人应在系统概要设计书上签字，
《局域网组建》课件
根据设备的MAC地址将数据包转发到目标设备，提 高网络传输效率。
网桥
连接两个或多个不同物理局域网，使其通信。
路由器
实现不同局域网之间的数据传输和转发，连接多个 子网。
四、局域网IP地址分配
静态IP地址
由网络管理员手动分配给每个 设备，不会改变。
动态IP地址
由DHCP服务器动态分配给设备， 使得设备可以自动获取IP地址。
2
局域网故障案例分析
通过实际案例分析，学习如何排除常见的局域网故障。
七、局域网管理与维护
1 网络拓扑图绘制
绘制和更新网络拓扑图，帮助管理者了解和控制网络结构。
2 网络设备管理
对网络设备进行配置、管理和监控，确保网络正常运行。
3 日常维护与备份
定期检查设备和连接情况，备份数据以防止数据丢失。
八、案例分析
DHCP服务器
为设备提供动态IP地址分配服务， 简化网络管理和配置过程。
五、网络安全
防火墙
保护局域网免受来自外部网络 的未授权访问和恶意攻击。
VPN
通过加密技术，使远程用户可 以安全地访问局域网中的资源。
数据加密
加密数据传输，确保数据在传 输过程中的安全性。
六、局域网故障排除
1
网络故障检测工具
使用网络分析工具、故障排查工具等，定位和解决网络故障。
局域网组建
欢迎来到《局域网组建》的PPT课件。在本次课程中，我们将深入探讨局域网 的概念、拓扑结构、常用设备、IP地址分配、网络安全、故障排除、管理与维 护，并通过案例分析来加深理解和运用。希望大家通过本次课件能够对局域 网组建有更清晰的认识。
一、局域网概述
局域网定义
局域网是一种连接在一个相对较小的地理范围内的计算机和网络设备的网络，为用户提供共 享资源和通信的能力。
第2章 局域网规划与的设计-20页PPT精选文档
第2章 局域目网标规要划求与设计
• 了解局域网需求分析和规划方法。 • 掌握局域网设计硬件和软件的选择 • 掌握设计文档的编写
2019/12/2
第2章 局域讲网课规提划纲与设计
• 局域网规划 • 局域网设计 • 文档设计 • 小结
2019/12/2
第2章 局2域.1 网局规域网划规与划设计
2.1.1 需求分析
2019/12/2
第2章 局域课网后规作划业与设计
1. 简要说明局域网规划的基本原则。 2. 简要说明网络规划的内容。 3. 简要说明需求分析的重要性和考虑的因素 。 4. 简要叙述设计文档包含的内容。
2019/12/2
第2章 局域上网机规实划验与设计
使用两级星型拓扑结构设计一个简单的局 域网
2.2.4 布线设计规划 网络设计的最后环节是布线设计，这是网
络设计的重要内容。网络的硬件设备或者 操作系统等软件设计不合适，可以日后更 改，而且也比较容易。但是，如果布线设 计不到位或者具有很大缺陷，在施工完成 以后更改就特别困难了，因此，一定要重 视布线设计这一环节。
2019/12/2
第2章 局2域.2网局规域网划设与计设计
第2章 局域3.3网文规档划设计与设计
• 在可行性研究阶段，需要编制可行性分析 报告
• 在需求分析阶段，需要编制需求分析报告 • 网络设计阶段，需要编写网络设计任务书 • 文档编写以后，要根据文档要求进行施工
2019/12/2
第2章 局域网小规结划与设计
本章主要介绍局域网络规划和设计的步骤、 方法和内容等知识。网络规划的基本原则是决策 者应该直接参与；根据实际需要，提出网络应该 满足的功能、性能以及安全指标；规模要适当， 具有可扩充性；网络结构合理，设备和技术不要 太陈旧；设计人员应该首先进行需求分析，在设 备、资金、技术、场地等各个方面进行规划和设 计；网络设计一般根据用户需求选择相应的技术 和结构；最后，网络组建是系统工程，在各个阶 段都应该进行文档编制。
• 了解局域网需求分析和规划方法。 • 掌握局域网设计硬件和软件的选择 • 掌握设计文档的编写
2019/12/2
第2章 局域讲网课规提划纲与设计
• 局域网规划 • 局域网设计 • 文档设计 • 小结
2019/12/2
第2章 局2域.1 网局规域网划规与划设计
2.1.1 需求分析
2019/12/2
第2章 局域课网后规作划业与设计
1. 简要说明局域网规划的基本原则。 2. 简要说明网络规划的内容。 3. 简要说明需求分析的重要性和考虑的因素 。 4. 简要叙述设计文档包含的内容。
2019/12/2
第2章 局域上网机规实划验与设计
使用两级星型拓扑结构设计一个简单的局 域网
2.2.4 布线设计规划 网络设计的最后环节是布线设计，这是网
络设计的重要内容。网络的硬件设备或者 操作系统等软件设计不合适，可以日后更 改，而且也比较容易。但是，如果布线设 计不到位或者具有很大缺陷，在施工完成 以后更改就特别困难了，因此，一定要重 视布线设计这一环节。
2019/12/2
第2章 局2域.2网局规域网划设与计设计
第2章 局域3.3网文规档划设计与设计
• 在可行性研究阶段，需要编制可行性分析 报告
• 在需求分析阶段，需要编制需求分析报告 • 网络设计阶段，需要编写网络设计任务书 • 文档编写以后，要根据文档要求进行施工
2019/12/2
第2章 局域网小规结划与设计
本章主要介绍局域网络规划和设计的步骤、 方法和内容等知识。网络规划的基本原则是决策 者应该直接参与；根据实际需要，提出网络应该 满足的功能、性能以及安全指标；规模要适当， 具有可扩充性；网络结构合理，设备和技术不要 太陈旧；设计人员应该首先进行需求分析，在设 备、资金、技术、场地等各个方面进行规划和设 计；网络设计一般根据用户需求选择相应的技术 和结构；最后，网络组建是系统工程，在各个阶 段都应该进行文档编制。

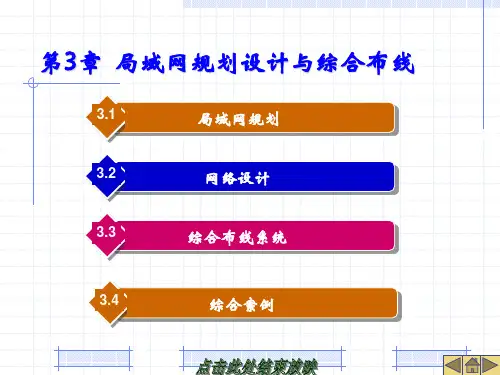

《局域网组建与维护》课件——第3章 局域网规划设计与综合布线
【案例3-5】XX公司办公大楼局域网组网设计
综合本章讲述的内容，介绍在综合楼宇 布线中的一些主要实施事项。使学生从更 高的层面了解局域网组网的过程。教师可 根据具体情况适当修改网络设计方案。
下表为选择常用网络设备时应注意的几个方面。
硬件设备名称
注意事项
Hale Waihona Puke 服务器 网卡集线器
交换机 传输介质
要求主板尺寸大，具有较多的PCI插槽和内存插槽；电源输出 功率大，电压稳定，噪声小；主频和内存要符合性能需求。
传输速率适合网络要求，一般为10/100Mbit/s自适应网卡；总 线类型要符合主板插槽类型；接口类型应与传输介质相对应。
1.两级星型拓扑结构
Web 服务器 交换机
交换机 交换机
服务器 交换机
图4-1 星型拓扑结构
2．总线星型混合结构
服务器
交换机
交换机
交换机
图4-2 总线-星型拓扑结构
3.2.3 网络操作系统
网络操作系统一般由两部分组成：一 部分安装在服务器上，另外一部分安装在 客户机上，两者都不能缺少。网络操作系 统的种类很多，比较常用的操作系统有微 软公司的Windows NT、Windows 2000 Server、Windows 2003 Server和Novell公 司的NetWare等系列产品。另外，最近相 对流行的Linux操作系统在稳定性和效率上 逐渐占据优势。表４-2为服务器与客户机 操作系统对比。
3.2.2 网络拓扑结构
现实中使用较普遍的是星型结构。对于 简单的网络，通常采用星型网络结构，或 者总线-星型混合结构。
当计算机数量较多时，可以考虑将网 络结构设计成两级。第1级交换机（或集线 器）连接多个交换机和服务器。第2级交换 机（或集线器）连接客户机。两级之间可 以选择星型结构或者总线-星型结构。如图 所示。
局域网组建与维护课件第3章局域网规划与设计
▪ 集线器接口的多少是决定其价格的主要因素。如果网络中计 算机数量多于集线器的接口，这时就要将多个集线器连接。 通常采用高速集线器作为主干集线器，其他集线器连接到高 速主干集线器上面。
上机实验
时钟
退出
第3章 局域网规划与设计
3.2 局域网设计
目标要求 讲课提纲 讲课内容 课后作业 上机实验
3.2.2 网络拓扑结构设计
▪ 中小型网络一般都采用连接结构相结合的形式，下层 采用星型结构，上层采用总线或者星型结构。
上机实验
时钟
退出
第3章 局域网规划与设计
3.2 局域网设计
目标要求 讲课提纲 讲课内容 课后作业 上机实验
3.2.3 网络操作系统的选择
▪ 硬件只是网络的基石，而软件则是网络的灵魂。网络操作系统 是局域网最重要的系统软件。和其他操作系统相同，网络操作 系统同样具有以下几个功能：处理机管理、进程管理、设备管 理、存储管理以及文件管理。在局域网设计过程中根据现实的 条件和需求选择一个合适的操作系统是相当重要得。
使用两级星型拓扑结构设计一个简单 的局域网
▪ 要求
▪ 有简单的需求分析和规划方案 ▪ 选择合适的硬件和软件 ▪ 编写设计文档
课后作业
上机实验 时钟
退出
▪ 网络组建投入运行以后，需要做大量的管理工作。为了 方便用户进行管理，设计人员在规划时应该考虑管理的 易操作性、通用性。
资金规划
▪ 如果网络项目是本公司的项目，网络设计人员应该对资 金需求进行有效预算。做到资金保障，避免项目流产。
时钟
退出
第3章 局域网规划与设计
3.2 局域网设计
目标要求 讲课提纲 讲课内容 课后作业
上机实验
时钟
上机实验
时钟
退出
第3章 局域网规划与设计
3.2 局域网设计
目标要求 讲课提纲 讲课内容 课后作业 上机实验
3.2.2 网络拓扑结构设计
▪ 中小型网络一般都采用连接结构相结合的形式，下层 采用星型结构，上层采用总线或者星型结构。
上机实验
时钟
退出
第3章 局域网规划与设计
3.2 局域网设计
目标要求 讲课提纲 讲课内容 课后作业 上机实验
3.2.3 网络操作系统的选择
▪ 硬件只是网络的基石，而软件则是网络的灵魂。网络操作系统 是局域网最重要的系统软件。和其他操作系统相同，网络操作 系统同样具有以下几个功能：处理机管理、进程管理、设备管 理、存储管理以及文件管理。在局域网设计过程中根据现实的 条件和需求选择一个合适的操作系统是相当重要得。
使用两级星型拓扑结构设计一个简单 的局域网
▪ 要求
▪ 有简单的需求分析和规划方案 ▪ 选择合适的硬件和软件 ▪ 编写设计文档
课后作业
上机实验 时钟
退出
▪ 网络组建投入运行以后，需要做大量的管理工作。为了 方便用户进行管理，设计人员在规划时应该考虑管理的 易操作性、通用性。
资金规划
▪ 如果网络项目是本公司的项目，网络设计人员应该对资 金需求进行有效预算。做到资金保障，避免项目流产。
时钟
退出
第3章 局域网规划与设计
3.2 局域网设计
目标要求 讲课提纲 讲课内容 课后作业
上机实验
时钟
局域网规划和相关设计
2020/10/7
2.2 局域网组建规划
局域网组建规划是多学科知识的综合，涉及系统工程学、通 信技术、网络技术、安全技术、软件工程等领域。
C/S用户 B/S用户 网络应用平台 网络资源安全
网络应用支持平台 网络通信安全 网络通信平台
2020/10/7
网络通信支持环境
2.3 网络通信支持环境
网络通信支持环境是网络组建的 基础，也是网络组成模型中的基础 层。该层次包括网络安全、可靠、 正常运行所必须采取的环境保障设 施，比如网络综合布线、网络机房 供电安装等。
2020/10/7
网络综合布线-设备间子系统
设备间内的所有进线终端设备应 采用色标区别各类用途的配线区。 设备间位置及大小应根据设备的数 量、规模、最佳网络中心位置等内 容综合考虑确定。
设计与安装时要注意以下几点：
·设备间要有足够的空间，以保障设 备间的设备存放；
·设备间要有良好的工作环境；
·设备间的建设标准应按机房建设标 准设计，要有性能良好的接地保护 系统。
2020/10/7
第2章 局域网规划与设计
[学习重点] 局域网组建需求与性能分析，局域网分层（核心 层、汇聚层、接入层）规划设计，网络服务器选 型配置，网络安全平台性能与技术要求。 [学习难点]
局域网分层（核心层、汇聚层、接入层）规划 设计，网络安全平台性能与技术要求。
2020/10/7
2.1 局域网组建初期构想
C IS C O
S Y S T E M S
W o rk g r o u p S to c k C a ta ly s t 3 0 0 0
NT Servers
UNIX Servers 93589 93581
ISDN supports corporate Videoteleconferencing network with 2 T1 circuits
2.2 局域网组建规划
局域网组建规划是多学科知识的综合，涉及系统工程学、通 信技术、网络技术、安全技术、软件工程等领域。
C/S用户 B/S用户 网络应用平台 网络资源安全
网络应用支持平台 网络通信安全 网络通信平台
2020/10/7
网络通信支持环境
2.3 网络通信支持环境
网络通信支持环境是网络组建的 基础，也是网络组成模型中的基础 层。该层次包括网络安全、可靠、 正常运行所必须采取的环境保障设 施，比如网络综合布线、网络机房 供电安装等。
2020/10/7
网络综合布线-设备间子系统
设备间内的所有进线终端设备应 采用色标区别各类用途的配线区。 设备间位置及大小应根据设备的数 量、规模、最佳网络中心位置等内 容综合考虑确定。
设计与安装时要注意以下几点：
·设备间要有足够的空间，以保障设 备间的设备存放；
·设备间要有良好的工作环境；
·设备间的建设标准应按机房建设标 准设计，要有性能良好的接地保护 系统。
2020/10/7
第2章 局域网规划与设计
[学习重点] 局域网组建需求与性能分析，局域网分层（核心 层、汇聚层、接入层）规划设计，网络服务器选 型配置，网络安全平台性能与技术要求。 [学习难点]
局域网分层（核心层、汇聚层、接入层）规划 设计，网络安全平台性能与技术要求。
2020/10/7
2.1 局域网组建初期构想
C IS C O
S Y S T E M S
W o rk g r o u p S to c k C a ta ly s t 3 0 0 0
NT Servers
UNIX Servers 93589 93581
ISDN supports corporate Videoteleconferencing network with 2 T1 circuits
局域网组建PPT
无线局域网组网模式应用
Infrastructure模式（带有无线接入点， 如下图1所示）
这种模式通过数张无线网络卡（USB,PCI 或PCMCIA接口）及一台无线网桥(AP)，通 过AP实现无线网络内部及无线网络与有线 网络之间的互通 。
Ad-Hoc模式（点对点无线网）
多张无线网卡（USB,PCI或PCMCIA接口） 可以自成网络，无需AP，组成一种临时性 的松散的网络组织方式，实现点对点与点 对多点连接。不过这种方式就不能连接外 部网络
水平布线子系统通常采用非屏蔽双绞线或 屏蔽双绞线，如何选择线缆类型和带宽根 据应用需求决定。连接各个楼层交换机的 垂直布线子系统通常采用光纤。
确定局域网操作系统和服务器
网络操作系统的选择与局域网的规模、所 采用的应用软件、网络技术人员与管理的 水平、网络建设机构的投入等多种因素有 关。目前网络操作系统是应用较广的有微 软公司的 Windows NT／2000／2003系 统、UNIX系统、Linux系统，以及Novell 公司的NetWare系统等。
选择局域网服务器应该注重的问题
1.不要单纯追求新技术 在选择服务器时至少要等待新产品面世 6～9个月后再考虑用于网络关键应用服务 ，尽量降低由于设备选择带来的风险程度 。
2．考虑服务器的可扩展性
服务器的性能不但应该略高于当前需 要，其扩展性还必须能够满足未来一定时 间业务发展需要。设备最重要的扩展性就 在于机箱内部有足够的硬盘扩展空间。由 于服务器处理能力发展很快，成本不断下 降，因此，在服务器运算处理能力上的前 瞻性投资往往并不合算。
网络分布架构（3）
接入层节点直接连接用户计算机，它 通常是一个部门或一个楼层的交换机；分 布层的每个节点可以连接多个接入层节点， 通常它是一个建筑物内连接多个楼层交换 机或部门交换机的总交换机；核心层节点 在逻辑上只有一个，它连接多个分布层交 换机，通常是一个园区中连接多个建筑物 的总交换机的核心网络设备。
局域网规划与设计..【PPT课件】PPT课件
线 底摆脱有线的束缚,轻松实现无线宽带接入互联网,并且价格已不再昂贵。并且已
网 经在我国知名学府,如北京大学,南开大学率先投入使用。
络
无线网络是由无线网卡、无线集线器、无线交换机、计算机及其它相关设
, 网
备组成,利用无线微波信道作为传输介质的计算机网络,简称为WLAN(无线局域 网)。无线局域网的网络速度与以太网相当。一个AP (Access Point,也称无线集 线器)最大可支持200多个用户的接入。WLAN的数据传输率目前最高可达
•连接建筑群的主干网一般 以光缆作传输介质,典型的 主干网技术主要有100MbpsFX以太网、1000Mbps SX/LX以太网等。
某企业主干网拓扑图
17
2.4.4 汇聚层和接入层设计
• 汇聚层:存在与否,取决于网 络规模的大小。当建筑楼内信 息点较多(比如,大于22个点) 超出一台交换机的端口密度, 而不得不增加交换机扩充端口 时,就需要有汇聚交换机。交 换机间如果采用级连方式,即 将一组固定端口交换机上联到 一台背板带宽和性能较好的汇 聚交换机上,再由汇聚交换机 上联到主干网的核心交换机。 如果采用多台交换机堆叠方式 扩充端口密度,其中一台交换 机上联,则网络中就只有接入 层.
局域网规划与设计.. 【PPT课件】
1
局域网规划与设计
[学习重点] 局域网组建需求与性能分析,局域网分层(核心层 、汇聚层、接入层)规划设计,网络服务器选型配 置,网络安全平台性能与技术要求。 [学习难点]
局域网分层(核心层、汇聚层、接入层)规划设 计,网络安全平台性能与技术要求。
2
2.1 局域网组建初期构想
馈 线 放大器
RG-1000
HUB
USB无线网卡 学生宿舍
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5
6
7
2.3.1 网络综合布线
综合布线是网络 组成结构中的信道 系统,是以网络连通 为目的敷设的数字 信息通道。综合布 线的代表产品是建 筑与建筑群综合布 线 系 统 (Premises Distribution System,缩写PDS)
8
网络综合布线
工作区子系统
由RJ-45插座和其所连接的设 备(终端或工作站)组成。传输 介质一般选用超五类非屏蔽双 绞 线 (UTP), 从 RJ-45 插 座 到 其 所 连 接 的 设 备 的 UTP 线 的 长 度 一般为3m。
1. 网络的开放性 - 采用开放的标准和技术 ; 2. 网络的可靠性 - 可靠性是网络组建与应用的生命线 ; 3. 网络的安全性 - 保证数据可用性、一致性、高效性、防抵赖性 、可信赖性及可靠性等安全问题 ; 4. 网络的先进性 - 采用国际先进、主流、成熟的技术 ; 5. 网络的易用性 - 硬件和软件应易于安装、管理和维护 ; 6. 网络的可扩展性 - 选用主流产品和技术,最好选用同一品牌的 产品,或兼容性好产品 ,为发展留有扩展的余地 ; 7. 网络传输延迟性 - 传播延迟、传输延迟、网络延迟、接口延迟 、延迟抖动 等; 8. 网络传输有效性 - 传输吞吐量除以传输利用率得到的结果。
(1)概念 从软件工程学和管理信息系统引入的概念。
(2)如何进行需求分析 充分了解用户组建网络的需求; 考虑新产品、新技术的发展; 与用户方达成共识; 量体裁衣,突出“实用、好用、够用”的原则; 经费预算要精打细算,留有余地。
3
信息化的带宽需求
高速网络是 网络发展方向
电话,传真,电子邮件,基本公众信息服务
1
局域网规划与设计
[学习重点] 局域网组建需求与性能分析,局域网分层(核心层 、汇聚层、接入层)规划设计,网络服务器选型配 置,网络安全平台性能与技术要求。 [学习难点]
局域网分层(核心层、汇聚层、接入层)规划设 计,网络安全平台性能与技术要求。
2
2.1 局域网组建初期构想
2.1.1 局域网组建需求分析
水平布线子系统
从RJ-45插座开始到管理子系 统的配线柜,结构一般是星型。 传输介质一般选用超五类非屏 蔽 双 绞 线 (UTP), 从 RJ-45 插 座 开始到管理子系统的配线柜的 UTP线的长度≤90m。
工作区
水平布线
3m
工作区
9
网络综合布线-垂直子系统
是整个建筑物综合布线系统的一 部分。提供建筑物的垂直电缆,负责 连接管理子系统到设备间子系统的 系统,一般都选用光缆或大对数的超 五类非屏蔽双绞线。光缆采用多模 50/125μm 或62.5/125μm的 两 种 规 格.
配线区
配线机柜
11
网络综合布线 -管理子系统
放置电信布线系统设备,包括水平和主干布线系统的机械、电气终端。管 理间子系统设置在楼层分配线设备的房间内。
设计与安装时要注意如下几 点: ·配线架的配线对数由可管 理的信息点数决定; ·利用配线架的跳线功能,可 使布线系统灵活、功能多样 化; ·配线柜一般由配线模块、 配线架、理线面板组成; ·管理子系统应有足够的空 间放置配线柜和网络设备; ·网络设备需配有安全接地 保护系统和功率匹配的净化 电源或UPS电源; ·保持一定的温度和湿度,保 养好设备。
100Base-SX(850 nm) 短波 模块 在 这两种规格的光缆上的传输距离 ≤ 300m,100Base-FX(1310 nm) 长 波 模块在这两种规格的光缆上的传输 距 离 ≤ 2000m 。 1000Base-SX(850 nm)短波模块在50/125 um介质上的 传输距离≤550m、62.5/125 um介质 上的传输距离≤270m。
局域网规划与设计
[学习目标]
认知目标:了解局域网组建需求与性能分析的概念,局域网系统 规划的概念,网络通信平台与资源平台的概念,以及网络分层与 网络安全的概念。基本掌握局域网组建需求与性能分析的方法 ,基本掌握局域网规划与设计方法;基本掌握网络通信平台、网 络资源平台、网络安全平台设计的技术要求,以及网络服务器 选型与配置。 情感目标:对局域网规划产生兴趣,具有在组建实践中运用的愿 望。 动作技能:能按照局域网组建的需求,设计简单的局域网解决方 案。
64K
高质量可视电话,视频会议,数字音频
384K
文件传输,WWW应用,图象传输,网络游戏,电子购物 1M
MPEG1/ VCD视频点播,交互式电视,广播电视 1.2M-1.5M
MPEG2/DVD视频点播．高清晰度电视
3M-8M
ห้องสมุดไป่ตู้
3D应用,VRML虚拟现实,计算机网络,实时多媒体 6M以上
4
2.1.2 局域网组建性能分析
C IS C O
Y SS T E M S
W o rk g r o u p S to c k C a ta ly s t 3 0 0 0
NT Servers
UNIX Servers 93589 93581
ISDN supports corporate Videoteleconferencing network with 2 T1 circuits
12
网络综合布线 -建筑群子系统
建筑群子系统提供外部建筑物与大楼 内布线的连接点。EIA/TIA569标准规定 了网络接口的物理规格,实现建筑群之间 的连接。建筑群子系统由二个以上建筑物 的电话、数据、监视系统组成一个建筑群 综合布线系统,其连接各建筑物之间的缆 线和配线设备,组成建筑群子系统。
在建筑物子系统中,为了能进行远距离 通信(大于100m),以及防止雷击对网络 设备造成的损坏,一般采用多模或单模光 缆。室外敷设光缆,一般有三种情况:架空 、直埋、地下管道,或者是这三种的任何 组合,具体情况应根据现场的环境来决定 。
10
网络综合布线-设备间子系统
设备间内的所有进线终端设备应 采用色标区别各类用途的配线区。 设备间位置及大小应根据设备的数 量、规模、最佳网络中心位置等内 容综合考虑确定。
设计与安装时要注意以下几点:
·设备间要有足够的空间,以保障设 备间的设备存放;
·设备间要有良好的工作环境;
·设备间的建设标准应按机房建设 标准设计,要有性能良好的接地保护 系统。
6
7
2.3.1 网络综合布线
综合布线是网络 组成结构中的信道 系统,是以网络连通 为目的敷设的数字 信息通道。综合布 线的代表产品是建 筑与建筑群综合布 线 系 统 (Premises Distribution System,缩写PDS)
8
网络综合布线
工作区子系统
由RJ-45插座和其所连接的设 备(终端或工作站)组成。传输 介质一般选用超五类非屏蔽双 绞 线 (UTP), 从 RJ-45 插 座 到 其 所 连 接 的 设 备 的 UTP 线 的 长 度 一般为3m。
1. 网络的开放性 - 采用开放的标准和技术 ; 2. 网络的可靠性 - 可靠性是网络组建与应用的生命线 ; 3. 网络的安全性 - 保证数据可用性、一致性、高效性、防抵赖性 、可信赖性及可靠性等安全问题 ; 4. 网络的先进性 - 采用国际先进、主流、成熟的技术 ; 5. 网络的易用性 - 硬件和软件应易于安装、管理和维护 ; 6. 网络的可扩展性 - 选用主流产品和技术,最好选用同一品牌的 产品,或兼容性好产品 ,为发展留有扩展的余地 ; 7. 网络传输延迟性 - 传播延迟、传输延迟、网络延迟、接口延迟 、延迟抖动 等; 8. 网络传输有效性 - 传输吞吐量除以传输利用率得到的结果。
(1)概念 从软件工程学和管理信息系统引入的概念。
(2)如何进行需求分析 充分了解用户组建网络的需求; 考虑新产品、新技术的发展; 与用户方达成共识; 量体裁衣,突出“实用、好用、够用”的原则; 经费预算要精打细算,留有余地。
3
信息化的带宽需求
高速网络是 网络发展方向
电话,传真,电子邮件,基本公众信息服务
1
局域网规划与设计
[学习重点] 局域网组建需求与性能分析,局域网分层(核心层 、汇聚层、接入层)规划设计,网络服务器选型配 置,网络安全平台性能与技术要求。 [学习难点]
局域网分层(核心层、汇聚层、接入层)规划设 计,网络安全平台性能与技术要求。
2
2.1 局域网组建初期构想
2.1.1 局域网组建需求分析
水平布线子系统
从RJ-45插座开始到管理子系 统的配线柜,结构一般是星型。 传输介质一般选用超五类非屏 蔽 双 绞 线 (UTP), 从 RJ-45 插 座 开始到管理子系统的配线柜的 UTP线的长度≤90m。
工作区
水平布线
3m
工作区
9
网络综合布线-垂直子系统
是整个建筑物综合布线系统的一 部分。提供建筑物的垂直电缆,负责 连接管理子系统到设备间子系统的 系统,一般都选用光缆或大对数的超 五类非屏蔽双绞线。光缆采用多模 50/125μm 或62.5/125μm的 两 种 规 格.
配线区
配线机柜
11
网络综合布线 -管理子系统
放置电信布线系统设备,包括水平和主干布线系统的机械、电气终端。管 理间子系统设置在楼层分配线设备的房间内。
设计与安装时要注意如下几 点: ·配线架的配线对数由可管 理的信息点数决定; ·利用配线架的跳线功能,可 使布线系统灵活、功能多样 化; ·配线柜一般由配线模块、 配线架、理线面板组成; ·管理子系统应有足够的空 间放置配线柜和网络设备; ·网络设备需配有安全接地 保护系统和功率匹配的净化 电源或UPS电源; ·保持一定的温度和湿度,保 养好设备。
100Base-SX(850 nm) 短波 模块 在 这两种规格的光缆上的传输距离 ≤ 300m,100Base-FX(1310 nm) 长 波 模块在这两种规格的光缆上的传输 距 离 ≤ 2000m 。 1000Base-SX(850 nm)短波模块在50/125 um介质上的 传输距离≤550m、62.5/125 um介质 上的传输距离≤270m。
局域网规划与设计
[学习目标]
认知目标:了解局域网组建需求与性能分析的概念,局域网系统 规划的概念,网络通信平台与资源平台的概念,以及网络分层与 网络安全的概念。基本掌握局域网组建需求与性能分析的方法 ,基本掌握局域网规划与设计方法;基本掌握网络通信平台、网 络资源平台、网络安全平台设计的技术要求,以及网络服务器 选型与配置。 情感目标:对局域网规划产生兴趣,具有在组建实践中运用的愿 望。 动作技能:能按照局域网组建的需求,设计简单的局域网解决方 案。
64K
高质量可视电话,视频会议,数字音频
384K
文件传输,WWW应用,图象传输,网络游戏,电子购物 1M
MPEG1/ VCD视频点播,交互式电视,广播电视 1.2M-1.5M
MPEG2/DVD视频点播．高清晰度电视
3M-8M
ห้องสมุดไป่ตู้
3D应用,VRML虚拟现实,计算机网络,实时多媒体 6M以上
4
2.1.2 局域网组建性能分析
C IS C O
Y SS T E M S
W o rk g r o u p S to c k C a ta ly s t 3 0 0 0
NT Servers
UNIX Servers 93589 93581
ISDN supports corporate Videoteleconferencing network with 2 T1 circuits
12
网络综合布线 -建筑群子系统
建筑群子系统提供外部建筑物与大楼 内布线的连接点。EIA/TIA569标准规定 了网络接口的物理规格,实现建筑群之间 的连接。建筑群子系统由二个以上建筑物 的电话、数据、监视系统组成一个建筑群 综合布线系统,其连接各建筑物之间的缆 线和配线设备,组成建筑群子系统。
在建筑物子系统中,为了能进行远距离 通信(大于100m),以及防止雷击对网络 设备造成的损坏,一般采用多模或单模光 缆。室外敷设光缆,一般有三种情况:架空 、直埋、地下管道,或者是这三种的任何 组合,具体情况应根据现场的环境来决定 。
10
网络综合布线-设备间子系统
设备间内的所有进线终端设备应 采用色标区别各类用途的配线区。 设备间位置及大小应根据设备的数 量、规模、最佳网络中心位置等内 容综合考虑确定。
设计与安装时要注意以下几点:
·设备间要有足够的空间,以保障设 备间的设备存放;
·设备间要有良好的工作环境;
·设备间的建设标准应按机房建设 标准设计,要有性能良好的接地保护 系统。
