井巷巷道断面设计说明
井巷工程--巷道断面设计概述
井巷工程–巷道断面设计概述1. 简介井巷工程是指井、巷等矿山地下坑道的设计和施工。
其中,巷道是连接矿井井口与矿体的通路,对于矿井的开采和运输起着至关重要的作用。
巷道断面设计是井巷工程的一个重要环节,它影响着巷道的通行能力、工作效率以及安全性。
本文将对巷道断面设计进行概述。
2. 巷道断面设计的目标和原则2.1 目标巷道断面设计的主要目标是保证巷道的通行能力和安全性,满足矿井开采和运输的需求。
具体目标包括:•保证巷道的足够宽度,以容纳矿车和设备的正常通行;•设计合理的巷道高度,以确保作业人员的安全通行;•确保巷道的稳定性,避免因岩石崩落等地质灾害导致的事故;•考虑井巷系统的整体布局和联络巷道的需求。
2.2 原则巷道断面设计应遵循以下原则:•适应矿井的开采方式和运输需求;•根据地质条件和围岩力学性质确定巷道的稳定性参数;•考虑巷道的可持续性和长期使用性,降低维护成本;•合理选择建设材料和工程技术,提高巷道的施工质量;•根据实际情况调整和优化巷道断面设计。
3. 巷道断面设计的要素巷道断面设计涉及到多个要素,包括巷道宽度、巷道高度、支护结构以及巷道布置等。
巷道宽度是指巷道的横截面宽度。
它受到矿车和设备的尺寸限制以及开采交通的需求影响。
通常情况下,巷道宽度应略大于最宽的设备或矿车的宽度,以确保其正常通行。
3.2 巷道高度巷道高度是指巷道的纵截面高度。
根据作业人员的通行需求和地质条件的限制,巷道高度应保证工作人员的安全和舒适性,并考虑到通风设备和电缆的安装。
3.3 支护结构巷道的稳定性需要通过支护结构来保证。
常见的支护结构包括钢拱、锚杆、注浆等。
选择合适的支护结构应综合考虑岩石的力学性质、地质条件、巷道尺寸等因素。
巷道布置是指巷道在矿山中的布置方式。
巷道的布置应充分考虑矿井的开采计划和设备的布置,确保巷道能够满足开采和运输的要求。
常见的巷道布置方式包括直线巷道、弯道巷道、分支巷道等。
4. 巷道断面设计的优化方法巷道断面设计可以通过优化方法来提高设计效果和经济性。
井巷工程课件——第五章 巷道断面设计
§5.1 巷道断面形状及断面 尺寸
4
巷道断面形状的选择,主要取决于下列因素:
(1)巷道穿过岩层的性质,矿压的大小和方向; (2)巷道的服务年限和用途; (3)支护方式和支护材料。
➢这三个因素之间是互相联系的,通常是根据 前两个因素选择出支护和支架材料以后,就 能得出巷道断面的形状。
2020/6/21
§5.1 巷道断面形状及断面 尺寸
12
➢ (二)巷道净高度的确定
➢巷道净高度必须保证车辆运行的安全和行人 的方便。《煤矿安全规程》规定:主要运输 巷道和主要风道净高(架线式电机采区(包 括盘区)内的上下山和平巷的净高不得小于 2.0m,薄煤层内不得小于1.8m。架空线的 悬挂高度,自轨面起不得小于下列规定:有 行人的巷道内、车场内以及人行道同运输巷 道交叉的地方为2.0m;不行人的巷道内为2020/6/21
§5.1 巷道断面形状及断面 尺寸
➢1.梯形断面巷道
➢轨面至棚梁的高度:在用架线式电机车时, 可取2200mm或2400mm(架线高度则分别 为2000 mm或2200mm)。用蓄电池机车运 输,或是主要轨道上下山及用钢筋混凝土支 架支护的轨道中间巷,应不小于1900mm。 一般轨道上下山及用木支架支护的巷道可取 1800mm。设有轨道的采区巷道,底板至顶 板的高度视巷道用途及巷道倾角大小而定, 一般也不应小于1800 mm。梯形断面巷道2020/6/21
2020/6/21
§5.1 巷道断面形状及断面 尺寸
5
➢ 在稳定或中等稳定、地压较大的岩层中,开掘断 面小、服务年限不长的巷道,选用木支架,或服 务年限较长,用工字钢或π形支架支护的巷道, 多采用梯形或矩形断面。
➢ 在不稳定、地压大的岩层中,或服务年限长而用 混凝土、砖或金属支架文护时,巷道多采用拱形 断面;当围岩特别松软、底鼓严重时,则常采用 带底拱的封闭拱形、椭圆形或圆形断面。
巷道断面尺寸确定及安全要求

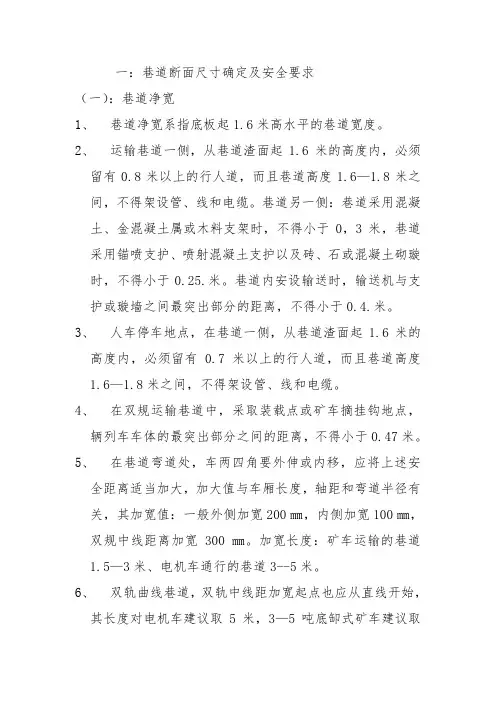

一:巷道断面尺寸确定及安全要求(一):巷道净宽1、巷道净宽系指底板起1.6米高水平的巷道宽度。
2、运输巷道一侧,从巷道渣面起1.6米的高度内,必须留有0.8米以上的行人道,而且巷道高度1.6—1.8米之间,不得架设管、线和电缆。
巷道另一侧:巷道采用混凝土、金混凝土属或木料支架时,不得小于0,3米,巷道采用锚喷支护、喷射混凝土支护以及砖、石或混凝土砌璇时,不得小于0.25.米。
巷道内安设输送时,输送机与支护或璇墙之间最突出部分的距离,不得小于0.4.米。
3、人车停车地点,在巷道一侧,从巷道渣面起1.6米的高度内,必须留有0.7米以上的行人道,而且巷道高度1.6—1.8米之间,不得架设管、线和电缆。
4、在双规运输巷道中,采取装载点或矿车摘挂钩地点,辆列车车体的最突出部分之间的距离,不得小于0.47米。
5、在巷道弯道处,车两四角要外伸或内移,应将上述安全距离适当加大,加大值与车厢长度,轴距和弯道半径有关,其加宽值:一般外侧加宽200㎜,内侧加宽100㎜,双规中线距离加宽300㎜。
加宽长度:矿车运输的巷道1.5—3米、电机车通行的巷道3--5米。
6、双轨曲线巷道,双轨中线距加宽起点也应从直线开始,其长度对电机车建议取5米,3—5吨底缷式矿车建议取5--7米,1吨矿车可取2米。
7、为满足施工要求,巷道最小净宽一般是:主要大巷为2.2米,采区巷道为2米。
(二):巷道的净高度1、主要运输巷道和主要风道的高度,自轨面起不得小于1.9米。
2、架线电机车运输巷道的凈高度,必须符合有关规定:电机车架空线的悬挂高度,自轨面起在人行道的巷道内,车场内以及人行道同运输巷道交叉的地方不得小于2米。
在不行人巷道内不得小于1.8米。
在井底车场内,从井底到乘车场不得小于2.2米。
电机车架空线和巷道顶或横梁之间的距离不得小于0.2米。
3、采区上山、下山和平巷的净高度不得小于1.8米。
二:平巷内风水管路架设标准及安全要求1、水沟通常布置在人行道一侧。
井巷工程-巷道断面设计
井巷工程-巷道断面设计1. 引言井巷工程是矿山、隧道等地下工程中的重要组成部分,而巷道断面设计是井巷工程中的关键环节之一。
合理的巷道断面设计可以保证巷道的正常通行和工作环境的安全,对工程的顺利进行具有重要意义。
本文将介绍巷道断面设计的基本原则、常用方法和注意事项。
2. 巷道断面设计的基本原则巷道断面设计的基本原则是在满足工作需求的前提下,尽可能减小成本、提高施工效率和确保工作环境的安全性。
具体的原则如下:2.1 最小净宽度巷道断面设计应根据工作需求确定最小净宽度。
最小净宽度应满足工作人员和设备的通行要求,并考虑到安全疏散通道的需要。
通常情况下,最小净宽度应大于等于最宽设备的尺寸。
2.2 最大净高度巷道断面设计应根据工作需求确定最大净高度。
最大净高度应满足工作设备的运行要求,并考虑到通风、照明和安全疏散的需要。
通常情况下,最大净高度应大于等于最高设备的尺寸。
2.3 倾斜率和圆角半径巷道断面设计应考虑到工作设备的运行稳定性和安全性,合理设计倾斜率和圆角半径。
倾斜率和圆角半径的选择应根据工作设备的要求和巷道的地质条件,确保设备能够顺利通过并减小运行风险。
3. 巷道断面设计的常用方法巷道断面设计有多种常用方法可供选择,具体方法选择应根据工程的具体情况和要求。
以下是一些常用方法的介绍:3.1 矩形断面矩形断面是最常见的巷道断面设计方法之一。
其特点是设计简单、施工方便。
矩形断面的净宽度和净高度可以根据工作需求进行调整,适用于大多数工程。
3.2 圆形断面圆形断面是在特殊情况下采用的一种巷道断面设计方法。
圆形断面可以提供更好的强度和稳定性,适用于需要承受较大荷载或存在较大地质压力的情况。
3.3 椭圆断面椭圆断面是一种介于矩形断面和圆形断面之间的设计方法。
椭圆断面可以在一定程度上兼顾矩形断面和圆形断面的优点,适用于一些特殊工程。
3.4 螺旋断面螺旋断面是一种相对较新的巷道断面设计方法。
螺旋断面可以有效减小巷道的横截面积,提高土方开挖的效率,并减少施工成本。
巷道断面及交叉点设计 完整版
新疆工程学院井巷工程课程设计说明书课程名称:巷道交岔点课程设计姓名:学号:班级:新疆工程学院课程设计评定意见设计题目:巷道交岔点课程设计学生姓名:专业班级:评定意见:评定成绩:指导教师:***目录一、巷道断面设计............................................... 错误!未定义书签。
(一)确定巷道断面形状....................................... 错误!未定义书签。
(二)确定巷道断面尺寸....................................... 错误!未定义书签。
1.计算巷道净宽度B ......................................... 错误!未定义书签。
2.计算巷道拱............................................... 错误!未定义书签。
3.计算巷道壁高h3 .......................................... 错误!未定义书签。
4.计算巷道净断面面积S和净周长P(根据表6-12)............. 错误!未定义书签。
5. 用风速校核巷道净断面面积 (3)6、选择支护参数............................................ 错误!未定义书签。
7、选择道床参数............................................ 错误!未定义书签。
8、计算巷道掘进断面尺寸(根据表6-12) ..................... 错误!未定义书签。
(三)布置巷道内水沟和管线................................... 错误!未定义书签。
(四)计算巷道掘进工程量和材料消耗量......................... 错误!未定义书签。
井巷工程第三章巷道断面设计
d)按1.6m高度人行宽度要求计算
单轨: h3 1600 h b
R2
(C '
A1 2
b1)2
双轨: h3 1600 h b
R2
(C '
A1 2
b2 )2
要求自道碴面起1.6m水平处,运输设备上缘与拱璧间距 C/≥800mm,即保证有800mm宽的人行道
h3 ——拱形巷道的墙高,m hb ——巷道内道碴的拱的高度常以高跨比表示。
半圆拱拱高为:
h0
R
B 2
三心拱拱高为:
h0
Bor 3
h0
2B 5
2.墙高h3的确定
墙高h3系指自巷道底板至拱基线的垂直距离。
为满足行人安全、运输通畅以及安装和检修设备、管线的需求,墙 高h3 的设计按架线电机车导电弓子顶端两切线的交点处与巷道拱璧最小安全间隙 要求;按管道的装设高度要求;按人行高度要求;按1.6m高度人行宽度要求 以及按设备对上于缘架至线拱电璧机最车小运安输全巷间道隙,要一求般等按五导种电情弓况子计和算管,道并装取设其高最度大的值要。求 计算即能满足设计要求;其他如矿车运输、仅铺设输送机或无运输设备的巷 道 一般只按行人高度要求计算即可满足设计要求,但在人行道范围内1.8m以下 不得架上设述管计、算线出和的电墙缆高。h3值,必须按只进不舍的原则,以0.1m进取。
1300-(1060/2 + 1060/2)=240mm
故巷道的净宽B=a1+b+c1=(400+1060/2 )+1300+(1060/2 +840)=3600mm
Q —— 通过巷道的风量,m3 /s S —— 巷道的净断面, m2 Vmax—— 巷道允许的最大风速,m/s
井巷工程巷道断面课程设计
第一章巷道断面设计某煤矿,年产设计能力为90万吨,矿井属于低瓦斯矿井,中央分列式通风,井下最大涌水量为320m7ho通过该矿井第一水平东翼运输大巷的流水量为160 m 7h,采用ZK10-6/250架线式电机车牵引1.5T矿车运输。
该大巷穿过中等稳定的岩石,岩石坚固性系数f 二4〜6,大巷需通过的风量为28 m3/so巷道年内敷设一趟直径为200 mm的风压管和一趟直径为100 mm的水管。
试设计运输大巷直线段的断面,及施工组织设计。
设计内容:(1)巷道断面的形状选择及尺寸的确定(2)巷道施工(3)施工组织管理(4)安全技术措施一、选择巷道断面形状年产90万吨矿井的第一水平运输大巷,一般服务年限在20年以上,采用600 mm轨距双轨运输大巷,其净宽在3m以上,乂穿过中等稳定的岩层,故选用钢筋时砂浆锚杆和喷射混凝土支护,巷道为半圆拱形断面。
二、确定巷道断面尺寸(一)确定巷道净宽度B查表3-1可知ZK10—6/250电机车宽Al=1060mm、高h二1550mm: 1. 5t矿车宽1050mm> 高1150mm。
根据《煤矿安全规程》,取巷道人行道宽C二840mm,非人行过一侧宽沪400mm。
乂查表3-2知本巷双轨中线距b二1300mm,则两电机车之间的距离为1300— (1060/2+1060/2)二240mm故巷道净宽度B=al+b+cl=(400+1060/2)+1300+(1060/2+840 ) 二930+1300+1370二3600mm。
(二)确定巷道拱高ho半圆拱形巷道的拱高h0二B/2二3600/2二1800mm°半圆拱半径R二h二1800mm。
(三)确定巷道壁高h31.按架线电机车导电弓子要求确定h3山表3-8中半圆拱形巷道拱高公式得h3 2h4+hc— J(R-n)—(K +也尸式中,h4为轨面起电机车架线高度,按《煤矿安全规程》取h4=2000mm; he 为道床总高度。
井巷工程-巷道断面设计概述
井巷工程-巷道断面设计概述1. 引言井巷工程是地下工程领域中常见的一种工程类型,是指为了开采矿石、矿砂等矿产资源或进行地下交通、排水等工程需求而进行的地下巷道开挖工程。
巷道断面设计是井巷工程设计中非常重要的一部分,本文将针对巷道断面设计进行概述,包括设计原则、常用参数等内容。
2. 设计原则井巷工程中的巷道断面设计需要考虑多个方面的因素,以确保巷道的稳定性和功能满足需求。
下面列举了一些常见的设计原则:•结构稳定性:巷道断面设计应保证结构的稳定性,防止因地质变形、水压等外力导致巷道坍塌、断裂等问题。
•合理的空间利用:巷道断面设计需要考虑实际使用需求,合理分配空间,确保在有限的地下空间内满足开采、交通、排水等各种功能。
•安全考虑:设计时需考虑安全因素,如设置适当的疏散通道、防火设施、紧急避难措施等,以应对可能发生的突发情况。
•施工可行性:设计时需考虑施工可行性,确保设计方案能够在实际施工环境中实现。
3. 常用参数巷道断面设计中需要考虑的参数较多,下面列举了一些常见的参数:•巷道宽度:巷道宽度决定了巷道的通行能力,需要根据具体使用需求和使用人数来确定。
•巷道高度:巷道高度决定了巷道内部空间的利用率,也需要根据具体需求来确定。
•支护方式:根据地质条件和巷道用途的不同,选择合适的支护方式,如钢拱、喷锚网等。
•排水系统:根据地下水位、地质条件等因素,设计合理的排水系统,确保巷道内部干燥。
•通风系统:根据巷道长度、使用人数等因素,设计合理的通风系统,确保巷道内空气流通。
•照明系统:根据巷道使用需求和安全要求,设计合理的照明系统,确保巷道内有足够的照明。
4. 设计流程根据上述原则和参数,巷道断面设计通常包括以下几个步骤:1.需求分析:明确巷道的使用需求和功能要求,确定巷道用途、长度、使用人数等参数。
2.地质勘探:进行地质勘探,获取地质数据,包括地层结构、地下水位等信息。
3.初步设计:根据需求分析和地质数据,进行初步设计,确定初步的巷道断面尺寸、支护方式等。
巷道断面尺寸确定及安全要求
:巷道断面尺寸确定及安全要求(一):巷道净宽1、巷道净宽系指底板起1.6米高水平的巷道宽度。
2、运输巷道一侧,从巷道渣面起1.6米的高度内,必须留有0.8米以上的行人道,而且巷道高度1.6—1.8米之间,不得架设管、线和电缆。
巷道另一侧:巷道采用混凝土、金混凝土属或木料支架时,不得小于0,3米,巷道采用锚喷支护、喷射混凝土支护以及砖、石或混凝土砌璇时,不得小于0.25.米。
巷道内安设输送时,输送机与支护或璇墙之间最突由部分的距离,不得小于0.4.米。
3、人车停车地点,在巷道一侧,从巷道渣面起1.6米的高度内,必须留有0.7米以上的行人道,而且巷道高度1.6-1.8米之间,不得架设管、线和电缆。
4、在双规运输巷道中,采取装载点或矿车摘桂钩地点,辆列车车体的最突由部分之间的距离,不得小于0.47米。
5、在巷道弯道处,车两四角要外伸或内移,应将上述安全距离适当加大,加大值与车厢长度,轴距和弯道半径有关,其加宽值:一般外侧加宽200mm,内侧加宽100mm,双规中线距离加宽300mm。
加宽长度:矿车运输的巷道1.5—3米、电机车通行的巷道3--5米。
6、双轨曲线巷道,双轨中线距加宽起点也应从直线开始,其长度对电机车建议取5米,3—5吨底卸式矿车建议取5--7米,1吨矿车可取2米。
7、为满足施工要求,巷道最小净宽一般是:主要大巷为2.2米,采区巷道为2米。
(二):巷道的净高度1、主要运输巷道和主要风道的高度,自轨面起不得小于1.9米。
2、架线电机车运输巷道的净高度,必须符合有关规定:电机车架空线的悬桂高度,自轨面起在人行道的巷道内,车场内以及人行道同运输巷道交叉的地方不得小于2米在不行人巷道内不得小于1.8米。
在井底车场内,从井底到乘车场不得小于2.2米。
电机车架空线和巷道顶或横梁之间的距离不得小于0.2米。
3、采区上山、下山和平巷的净高度不得小于1.8米。
二:平巷内风水管路架设标准及安全要求1、水沟通常布置在人行道一侧。
丼巷工程巷道断面设计说明书完整版
目的:《井巷工程》课程设计是学生学习井巷工程课程中的重要技能学习环节,课程设计的目的在于通过课程设计,巩固和加深课堂理论知识并使之与实际相结合,以培养学生运用所学知识独立解决巷道施工中主要问题的能力和掌握巷道设计中的基本方法与设计技能,并初步结合生产实际锻炼解决在生产上所遇到的实际问题,培养学生科学的思维方法和工程技术人员应具备的基本技能。
依据:设计的巷道断面直接作为井下巷道施工的依据,也是进行井巷工程预算的依据。
内容和步骤:首先根据巷道的服务年限,用途和围岩的性质,选择巷道断面的形状和支护方式,其次根据巷道中通过的设备尺寸、支护参数、道床参数、通风量、行人要求等确定巷道净断面积尺寸(并进行风速验算),计算巷道的设计掘进断面的尺寸然后布置水沟和管缆。
最后绘制巷道断面施工图,编制巷道特征表和每米巷道工程量和材料消耗量。
巷道断面设计的要求:在满足安全生产和施工要求的条件下,力求提高断面的利用率,取得最佳的经济效果。
严格按照《煤矿安全规程》的各项范畴进行井巷工程设计,引用《煤矿安全规程》及其他资料部分,应标注出来,要注意使用先进的工艺和技术使课程设计具有一定的先进性,本次课程设计是为了满足教学,应独立完成设计。
其他说明:巷道断面设计是矿井开采设计中的一个重要组成部分,贯穿矿井服务年限属于施工设计的范畴。
巷道断面设计的基本原则 (6)一、巷道断面的设计依据 (6)1、巷道的名称和用途 (6)2、通过巷道的运输设备类型及特征 (6)3、通过巷道的管线敷设情况,风量大小及排水量大小 (6)4、对巷道坡度的要求 (6)5、其他要求 (6)二、巷道断面设计 (6)1、选择巷道的断面形状、支护类型、支护参数 (6)2、确定断面尺寸 (7)3、巷道的净断面、掘进断面及风量校核 (8)4、决定道床参数,水沟布置和管线敷设 (9)5、巷道断面特征表和每米巷道材料消耗量计算并列表 (10)6、巷道断面施工图 (11)一、施工方案的确定 (13)1.掘砌作业方式 (13)2.成巷速度 (13)二、凿岩爆破工作 (13)对钻研爆破工作的要求 (13)1、凿岩设备和爆破器材的选择 (13)2、爆破参数的确定 (13)3、凿岩爆破作业 (14)4、爆破图表及技术经济指标 (14)三、通风与安全 (17)1、掘进通风 (17)2、综合防尘技术 (18)3、掘进安全工作 (18)四、装岩与调车 (19)1、装岩机械的选则 (19)2、主要技术特征 (19)3、生产能力的估算 (19)4、调车方法 (19)五、巷道支护 (19)1、临时支架结构与永久支架形式的选择 (19)2、材料消耗量计算 (19)3、施工方法 (20)4、质量检查标准 (20)一、劳动组织配备 (21)1、作业方式的选择 (21)2、循环图标的编制 (21)一、支架操作工安全措施 (24)二、检修工安全技术措施 (24)三、端头工的安全技术措施 (24)四、所有工种必须遵守的安全措施 (24)五、瞎炮的处理问题 (25)六、凿岩时注意的问题 (25)七、爆破注意安全事项 (25)致谢 (27)参考文献.................................................................... . (28)第一章煤矿及设计巷道的概况已知技术参数和设计要求:某煤矿,井田走向11.7km,倾向宽5.5~8.6km,井田面积68.8km²。
井巷设计与施工说明书
井巷设计与施工设计说明书一、 巷道断面选择及计算1、选择巷道断面形状和支护材料该矿年产量90万t ,该运输大巷服务年限较长,穿过岩层较稳固,预计巷道承受较大低压,故选用拱高f 0=B 0/3 的三心拱形断面,轨距900mm 双轨运输线路,喷锚作为永久支护。
2、确定巷道断面尺寸A 、确定巷道净宽度B 0查表1-2得知:ZK10—9/550电机车宽1150mm 、高1550mm 、中心距1450mm 。
YDC4.0矿车宽1600mm 、高1600mm 、中心距1900mm 。
两者比较取大值,故运输设备宽度b=1600mm 、两轨中心距s=1900mm 。
查表1-1、表1-3,取安全间隙b 1=300mm ,取人行道宽度b 2=800mm ,所以两电机车之间距离m=s –b=1900-1600=300mm 。
故净宽度B 0B 0=b 1+2b+m+b 2=300+2×1600+300+800=4600mmB 、选择道床参数根据本巷道过的运输设备,查表1-7、表1-8,选用24kg/m 钢轨,采用钢筋混凝土轨枕。
轨面水平至地板之间距离h 6=400mm ,地板水平道渣水平之间距离h 5=250mm ,所以道渣水平至轨面水平之间距离h 4=h 6-h 5=400-250=150mm.C 、确定巷道净高度H 0a 拱高f 0及参数f 0=B 0/3 =1/3×4600=1533mm大圆弧半径R=0.692B 0=3183.2mm小圆弧半径r=.0.261B 0=1200.6mmb 巷道净墙高h 2。
1)按电机车架线要求确定。
设架线导电弓子宽度的1/2为400mm ,即K=400mm ,架线至轨面高度,取H=2000mma=b 1+b/2=300+1600/2=1100mm3006.120040011006.12001-+-=-+-b r K a r =0.558>0.55 故导电弓子在小圆弧内,22142)()(K a r b r h H h +----+=22)40011006.1200()3006.1200(1502000+----+= =1401.35mm2)按管道架设高度要求确定。
井巷工程课件4巷道断面设计
井巷工程课件4巷道断面设计引言井巷工程是指在地下开采煤矿等资源时所开挖的巷道或井筒。
巷道断面设计是井巷工程中非常重要的一项内容,合理的断面设计可以保证井巷的安全和有效开采,提高煤矿生产效果。
本文档将介绍井巷工程中4巷道断面设计的相关内容。
1. 4巷道断面设计的目标4巷道断面设计的目标是确保具有最佳的开采效果和最大的安全保障。
具体目标包括: - 最大限度地保留矿层资源 - 提供足够的安全通道,便于人员和设备的进出 - 降低工作面的阻力,提高矿石的产出率 - 保证巷道的稳定和安全,防止地质灾害的发生2. 4巷道断面设计的步骤4巷道断面设计的步骤包括: 1. 确定巷道的用途和功能需求:根据巷道的具体用途,如通风、供电、输送等,确定其功能需求,为后续设计提供依据。
2. 分析地质条件:对巷道所在地的地质条件进行调查和分析,了解岩层的稳定性、岩性特点以及可能存在的地质灾害,为设计提供基础数据。
3. 计算巷道断面尺寸:根据矿层的厚度、倾角以及开采强度等因素,计算出合理的巷道断面尺寸。
其中包括横向断面尺寸和纵向断面尺寸。
4. 进行巷道稳定性分析:使用相关的稳定性分析方法,对巷道断面的稳定性进行评估,确保巷道在开采过程中能够安全稳定地存在。
5. 进行路肩设计:根据巷道的用途和开采方法,设计出符合要求的路肩,提供足够的工作空间。
6. 完善细节设计:进行巷道细节设计,包括排水、支护、排风等细节,确保巷道的功能和安全要求。
3. 巷道断面设计的重要考虑因素在4巷道断面设计过程中,需要考虑以下重要因素: - 矿层的厚度和倾角:巷道的断面尺寸应根据矿层的厚度和倾角进行合理设计,以确保开采效果和安全性。
- 矿层的开采方法:不同的矿层开采方法对巷道断面的设计有不同的要求,如采煤工艺和采矿设备的选用等。
- 巷道的用途:巷道的用途决定了其功能需求,如通风、供电、输送等,需要根据功能需求进行相应设计。
- 地质条件:地质条件对巷道的稳定性和安全性有直接影响,需要进行详细的地质调查和分析。
井巷施工技术4巷道断面设计
9
2. 管线的布置
①管(人行道一侧,1800mm,运输设备安全距离)、 线不同侧(否则);
②电话和信号电缆与电力电缆不同侧,否则在上方大 于;
③电缆悬挂,两挂点小于,电缆与风筒,与运输设备 安全距离;
10
3.绘制巷道断面施工图(1∶50) 、绘制巷道特征表和每米巷道 工程量及材料消耗量表
N2(P1/2a)1 a
式中 P1——计算锚杆消耗周长 P1 2 a、a’——锚杆间距、排距,a = a,故
P1 6,.2取为3.84 75
2a 20.8
故 N2411.1 3 根
0.8
23
折合重量为:
1 . 3 [ l 1 ( d ) 2] 1 . 3 [ 1 . 1 8 3 . 1 0 ( 0 . 4 0 ) 2 1 7] 8 8 4 . 7 5 1 k4 g0
高度确定。 3、巷道设计掘进断面。巷道净尺寸加上支护和道床参数。 4、巷道掘进断面面积。再加上允许的超挖值。
7
六.水沟及管线的布置
1. 水沟。 位置、坡 度:纵向:3‰~ 5‰、形状、支护:
《设计规范》第条 大巷水沟应布置在人行道同侧。水沟宜采用 混凝土浇灌,并设置预制钢筋混凝土盖板。当水中含煤泥较多、 沿沟清理不便时,应在适当地点设置小型沉淀池。
每米巷道粉刷Βιβλιοθήκη 积:Sn 3 + 2h2式中B3 = B2--
故 Sn 2
24
五.绘制巷道断面施工图、编制巷道特征表 和每米巷道掘进工程量及材料消耗量
根据以上计算结果,按1︰50比例绘制出巷道断面 图(图3-8),并附上工程量及材秒消耗量表3- 12及表3-13。这些施工图表发至施工单位、作为 指导施工的设计依据。
11
采矿井巷工程巷道断面图集
巷道断面图册说明一、巷道断面形状及支护形式根据矿区的地质特征、巷道的用途、服务年限以及各矿井巷道使用实践,兴源矿区矿井巷道的岩巷一般采用半园拱锚(锚网)喷支护,半煤巷一般采用梯形金属支护或U型金属支护,煤巷一般采用U型金属支护。
二、巷道断面尺寸主要根据《煤矿安全规程》的有关规定、矿井目前在用运输设备尺寸(8吨蓄电池电机车,轨距600,长×宽×高=2000×880×1550;1吨固定矿车,轨距600,长×宽×高=4500×1060×1150)及未来推行采掘机械化主要设备尺寸,行人宽度和安全间隙等,并满足矿井工作面风量需要进行设计,根据实践使用经验,矿井巷道断面尺寸一般确定为:(一)岩巷1.主要运输巷:水平顶(底)运输大巷、主运输石门、采区轨道上山,巷道规格要求净高不小于2.5m,净宽不小于2.6m。
支护形式:对稳定、稳定性较好岩层直接喷浆支护,喷浆厚度分别为20-30mm和50-70mm,对中等稳定或稳定性较差岩层,采用锚网喷支护。
(见图4)2.车场及硐室:机采工作面采区上、中部车场、区段运输石门(无机车运行),巷道规格净高不小于2.5m,净宽不小于3.2m;水平运输大巷车场、采区变电所及采区下部车场(有机车运行),巷道规格净高不小于2.8m,净宽不小于3.6m;中央变电所,巷道规格净高不小于3.0m,净宽不小于4.0m。
支护形式:对稳定、稳定性较好岩层直接喷浆支护,喷浆厚度分别为20-30mm 和70-100mm,对中等稳定或稳定性较差岩层,采用锚网喷支护。
(见图5、6、7)3.区段运输中巷:区段顶(底)运输巷、石门,巷道规格要求净高不小于2.4m,净宽不小于2.4m;支护形式:对稳定、稳定性较好岩层直接喷浆支护,喷浆厚度分别为20-30mm和50-70mm,对中等稳定或稳定性较差岩层,采用锚网喷支护。
(见图3)4.采区岩石上山:为采区溜煤、通风、行人服务。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
工程技术学院采矿工程系井巷工程课程设计姓名:茹挺进专业:采矿工程学号:120411002指导教师:有二O一五年一月设计成绩与评语目录第一部分巷道断面设计 (1)一、选择巷道断面形状 (2)(一)、确定巷道净宽度B (2)(二)、确定巷道拱高h0 (2)(三)、确定巷道壁高h3 (2)(四)、确定巷道净断面积S和净周长P (3)(五)、用风速校核巷道净断面积 (3)二、确定巷道设计掘进断面尺寸和计算断面尺寸 (3)(一)、选择支护参数 (3)(二)、选择道床参数 (4)(三)、确定巷道掘进断面尺寸 (4)(四)、布置水沟和管线 (4)(五)、计算巷道掘进工程量和材料消耗量 (4)(六)、绘制巷道断面施工图...........................附图1 第二部分巷道凿岩爆破设计及作业规程编制 (6)一、地质与水文情况 (7)(一)、地质构造 (7)(二)、巷道所经岩层特征及水文地质情况 (7)二、巷道掘进 (7)(一)、炮眼布置 (8)(二)、炮眼的选择 (9)(三)、爆破原始条件、炮眼布置图 (10)(四)、装岩工作 (11)(五)、掘进机械选择及说明 (12)三、巷道通风 (13)(一)、掘进通风 (13)(二)、通风方式的选择 (14)四、作业循环图表的编制 (14)(一)、掘进方式 (15)(二)、循环进尺及班循环次数 (15)(三)、各个部分循环时间 (16)五、供电系统及要求 (16)六、安全技术措施 (17)(一)、打眼安全技术措施 (17)(二)、爆破安全技术措施 (17)(三)、通风安全技术措施 (17)(四)、出碴、支护安全技术措施 (18)(五)、其它安全技术措施 (18)(六)、避灾路线 (19)七、参考资料 (20)附图……………………………………………………附页井巷工程课程设计第一部分巷道断面设计某煤矿,设计能力为240万吨,低瓦斯矿井,平硐开拓,中央分列式通风,井下最大涌水量240m3/小时。
通过该矿第一水平西翼运输大巷延煤层底板布置,通过该大巷的水量为180 m3/小时,通过风量为106m3/S,采用采用ZK10-6/550架线式电机车牵引1.5吨矿车运输,该大巷穿过岩层以石灰岩为主,岩层中等稳定,岩石坚固性系数f=4~6,岩层水文地质简单,有少量节理裂隙水,对巷道施工有一定影响,无瓦斯涌出,掘进过程中不通过煤层。
巷道敷设一趟直径为200mm的压风管和一趟直径为100mm的水管,动力电缆1条,照明和通讯电缆3条,该巷道总长度200米,主要用于通风、运煤、排水、行人。
设计容:一、巷道断面设计1.选择巷道断面形状2.确定巷道断面尺寸3.水沟及管线布置4.巷道掘进工程量及材料消耗量5.绘制巷道断面施工图、编制巷道特征表和每米巷道掘进工程量及材料消耗表。
二、巷道施工设计及作业规程编制1.工程概述2.地质与水文情况3.巷道断面尺寸与支护4.巷道掘进5.生产系统6.劳动组织及正规循环图表7.安全技术措施一、选择巷道断面形状年产240万吨矿井的第一水平运输大巷,一般服务年限在20年以上,采用600㎜轨距双轨运输大巷,其净宽在3m以上,该大巷又穿过中等稳定的岩层,在简化设计同时既有利于施工和安全生产又具有明显经济效益的情况下,设计巷道采用直墙半圆拱形断面,采用钻眼爆破方法掘进。
该巷道设计选用螺纹钢树脂锚杆与喷射混凝土支护。
(一)、确定巷道净宽度B查表3-1知ZK10-6/550型电机车体宽A1=1060mm、高h=1550mm,1.5t矿车宽1050mm、高1150mm。
根据«煤矿安全规程»,取人行侧宽道为1000mm>800mm,非人行道一侧安全间隙宽a=400mm。
查表3-3知本巷双轨中线距b=1300mm,则两电机车之间的距离为1300-(1060/2+1060/2)=240mm>200mm。
故巷道净宽度:B=a1+b+c1=(400+1060/2)+1300+(1060/2+1000)=3760mm(二)、确定巷道拱高h0半圆形巷道拱高h0=B/2=1880mm。
半圆拱半径R=h0=1880mm(三)、确定巷道壁高h31. 由表3-8中半圆拱形巷道拱高公式得h3≥h4+hc—212)(n)-(R bK+-式中,h4为轨面起电机车架线高度,按《煤矿安全规程》取h4=2000mm;hc为道床总高度。
查表3-10选22kg/m钢轨,再查表3-5得hc=380mm,道砟高度hb=220mm;n为导电弓子距拱壁安全间距,取n=300mm;K为导电弓子宽度之半,K=718/2=359,取K=360mm;b为轨道中线与巷道中线间距,b=B/2—a=3760/2—930=950mm。
故h3≥2000+380—22)095360()3000818(+--=1496.65mm2.按管道装设要求确定h3h3≥h5+h7+hB—22 22/K-R)(bDm+++式中,h5为砟面至管子底高度,按《煤矿安全规程》取h5=1800mm;h7为管子悬吊件总高度,取h7=900mm;m为导电弓子距管子间距,取m=300mm;D为压气管法兰盘直径,D=335mm;b2为轨道中线与巷道中线间距,b=B/2—C=3760/2—1530=350mm。
故h3≥1800+900+220—22)0352/335300360(0818+++-=1454.43mm。
3.按人行高度要求确定h3h3≥1800+hb—2 2j)-(R-R式中,j为距巷道壁的距离。
距壁j处的巷道有效高度不小于1800mm。
一般取j=200mm。
故h3≥1800+200—22)2000818(0818--=1156.20mm。
综上计算,并考虑一定的余量,确定本巷道壁高为h3=2420mm。
则巷道高度H=h3—hb+h0=2420—220+1880=4080mm。
(四)、确定巷道净断面积S和净周长P由表3-7得半圆拱形巷道的净断面积:S=B(0.39B+h2)式中,h2为道砟面以上巷道壁高,h2=h3—hb=2420—220=2200mm故S=3760×(0.39×3760+2200)=13785664mm²=13.8m²巷道断面净周长P=2.57B+2h2=2.57⨯3760+2⨯2200=14063.2mm=14.06m (五)、用风速校核巷道净断面积查表3-9,知v=8m/s,已知通过大巷风量Q=106m³/s,代入式(3-6)得 V=Q/S=106/13.8=7.68<8m/s且有富余,故符合要求。
二、确定巷道设计掘进断面尺寸和计算断面尺寸(一)、选择支护参数本巷道采用锚喷支护,根据巷道净宽3.7m、穿过中等稳定岩层即属类围岩、服务年限大于20年等条件,确定选用锚固可靠、锚固力大并能快速安装的树脂锚杆。
锚喷支护参数:锚杆长2.0m,间距a=0.8m,排距a=0.8m,呈方形布置,锚杆直径d=20mm,喷射混凝土层厚T1=100mm,锚杆外露长度T2=50mm。
分两次喷射,每次喷射50mm厚故支护厚度T=T1=100mm。
(二)、选择道床参数根据本巷道通过的运输设备,已选用22kg/m钢轨,其道床参数hc、hb分别为380mm和220mm,道砟面至轨面高度ha=hc—hb=380—220=160mm。
采用钢筋混凝土轨枕。
(三)、确定巷道掘进断面尺寸由表3-7计算公式得:巷道设计掘进宽度B1=B+2T=37800+2×100=3980mm。
巷道计算掘进宽度 B2=B1+2δ=3980+2×75=4130mm。
巷道设计掘进高度H1=H+h+T=4080+220+100=4400mm。
巷道计算掘进高度H2=H1+δ=4400+75=4475mm。
巷道设计掘进断面面积S1=B1(0.39B1+h3)=3980×(0.39×3980+2420)=15809356mm²。
取S1=15.8m²。
巷道计算掘进断面积S2=B2(0.39B2+h3)=4130×(0.39×4130+2420)=16646791mm ²。
取S=16.6m²。
(四)、布置水沟和管线已知通过本巷道的水量为180m³/h,现采用水沟坡度为0.4%,查表3-12得:水沟深400mm、水沟宽400mm,水沟净断面积0.16m²;水沟掘进断面面积0.203 m²,每米水沟盖板用钢筋1.633kg、混凝土0.0276m3,水沟用混凝土0.133m3。
压风管和水管悬吊在人行道一侧,动力电缆挂在非人行道一侧,通信电缆挂在管子上方.图见附图1巷道断面设计图。
(五)、计算巷道掘进工程量和材料消耗量由表3-7计算公式得:每米巷道拱与墙计算掘进体积V1=S2×1=16.6×1=16.6m ³每米巷道墙脚计算掘进体积V1=0.2×(T+δ)×1=0.2×(0.1+0.075)×1=0.04m ³ 每米巷道拱与墙喷射材料消耗V2=1.57(B2—T1)T1+2h3T1×1=1.57(4.13—0.10)0.10+2×2.42×0.10×1=1.12m ³每米巷道墙脚喷射材料消耗V4=0.2T1×1=0.2×0.10×1=0.02m ³每米巷道喷射材料消耗(不包括损耗量)V=V2+V4=1.12+0.02=1.14m ³每米巷道锚杆消耗(仅拱部打锚杆)N= a a 0.5a -P 1'⨯式中,P1为计算锚杆消耗周长:P 1=1.57B 2+2h 3=1.57⨯4.13+2⨯2.42=11.32ma 、a ´为锚杆间距、排距,a=a ´=0.8m 。
故N=0.80.80.80.5-11.32⨯⨯=17.07 折合重量为 G=⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛∏⨯ρ22d 17.07L 其中,L 为锚杆深度,L=2.0m ,0.05m 为露出长度;d 为锚杆直径,d=0.02m ;ρ为锚杆材料密度,ρ=7850kg/m ³。
故 G=17.07⨯2⨯π⨯0.01²⨯7850=84.19kg每排锚杆数为:N ×0.8=17.07×0.8≈14根。
由于每一根锚杆安装两个树脂药卷,则每米巷道树脂药卷消耗:M=2⨯N=34.14≈35支。
每排消耗药卷数量:M ⨯0.8=27.312≈28支每米巷道粉刷面积Sn=1.57B 3+2h 2,其中B 3为计算净宽,B 3=B 2—2T=4.13—2×0.10=3.93m 。
