干式变压器介绍(20210201165214)
干式变压器资料

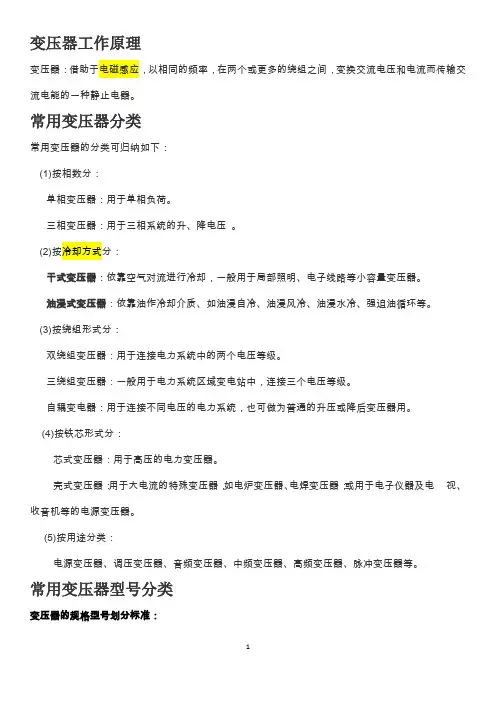

变压器工作原理变压器：借助于电磁感应，以相同的频率，在两个或更多的绕组之间，变换交流电压和电流而传输交流电能的一种静止电器。
常用变压器分类常用变压器的分类可归纳如下：(1)按相数分：单相变压器：用于单相负荷。
三相变压器：用于三相系统的升、降电压。
(2)按冷却方式分：干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器。
油浸式变压器：依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。
(3)按绕组形式分：双绕组变压器：用于连接电力系统中的两个电压等级。
三绕组变压器：一般用于电力系统区域变电站中，连接三个电压等级。
自耦变电器：用于连接不同电压的电力系统，也可做为普通的升压或降后变压器用。
(4)按铁芯形式分：芯式变压器：用于高压的电力变压器。
壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器；或用于电子仪器及电视、收音机等的电源变压器。
(5)按用途分类：电源变压器、调压变压器、音频变压器、中频变压器、高频变压器、脉冲变压器等。
常用变压器型号分类变压器的规格型号划分标准：1)按电压等级分：1000KV,750KV,500KV,330KV,220KV,110KV,66KV,35KV,20KV,10KV,6KV等。
2)按绝缘散热介质分：干式变压器、油浸式变压器，其中干式变压器又分为：SCB环氧树脂浇注干式变压器和SGB10非包封H级绝缘干式变压器。
3）按铁芯结构材质分:硅钢叠片变压器，硅钢卷铁芯变压器硅，非晶合金铁芯变压器。
4）设计节能序列分:SJ,S7,S9,S11,S13,S15。
5）按相数分：单相变压器，三相变压器。
6）按容量来说我国现在变压器的额定容量是按照R10优先系数,即按即按即按即按10的开10次方的倍数来计算，50KVA，80KVA，100KVA，125KVA，160KVA，200KVA，250KVA，315KVA，400KVA，500KVA，630KVA，800KVA，1000KVA，1250KVA，1600KVA，2000KVA，2500KVA，3150KVA，4000KVA，5000KVA等。
干式变压器讲解
干式变压器讲解
嘿，咱今儿来聊聊干式变压器呀！这玩意儿啊，就像是电力世界里的一位低调英雄。
你想想看，干式变压器就像是一个勤劳的卫士，默默地坚守在自己的岗位上，为我们的生活和工作提供着稳定可靠的电力支持。
它可不像那些娇贵的家伙，需要特别精心的呵护。
它的构造呢，其实也不复杂。
就是那些铁芯啦、绕组啦之类的东西组合在一起，别看简单，作用可大着呢！就好像一个团队，每个成员都有自己的职责，共同协作才能发挥出最大的力量。
咱平常生活里啊，到处都有它的身影。
工厂里，它给机器提供动力；商场里，它保障着灯光和电梯的正常运行；甚至咱家里的一些电器设备，也有它在背后默默奉献呢！你说它厉不厉害？
干式变压器还有个特别牛的地方，就是它很耐用。
不像有的东西，用着用着就出毛病了。
它就像一个老黄牛，任劳任怨，能一直稳定地工作。
而且它还很安全，不用担心会有什么危险。
再说说它的适应性吧，那也是杠杠的！不管是炎热的夏天，还是寒冷的冬天，它都能正常工作。
这就好像一个坚强的战士，不管遇到什么恶劣环境，都能坚守阵地。
哎呀，要是没有干式变压器，那我们的生活得变成啥样啊？想象一下，突然停电了，工厂没法生产了，商场没法营业了，家里的电器也都成了摆设，那得多糟糕呀！所以说，干式变压器可真是我们生活中不可或缺的一部分呢！
咱可得好好珍惜它，平时多注意维护和保养。
就像对待好朋友一样，关心它，让它能更好地为我们服务。
总之，干式变压器就是这么个厉害又重要的存在，我们的生活真的离不开它呀！。
干式变压器结构原理及检修维护模版
干式变压器结构原理及检修维护模版干式变压器是一种常见的变压器类型，其主要原理是通过绕组和铁心来实现电能的传递与转换。
干式变压器由绕组、铁心、外壳和绝缘材料等部分组成，下面将详细介绍其结构原理及检修维护模板。
一、干式变压器的结构原理1. 绕组：干式变压器的绕组通常由高压绕组和低压绕组组成。
高压绕组和低压绕组通过绝缘材料进行绝缘，并通过引线连接到外部电源和负载。
2. 铁心：铁心是干式变压器的核心部分，通常采用硅钢片叠装而成。
铁心的作用是提供磁路，使电能能够顺利地在绕组之间流通。
3. 外壳：干式变压器的外壳通常由金属材料制成，用于保护绕组和铁心，同时具有隔离绝缘的作用。
外壳通常具有散热孔和进出线孔等设计，以便散热和电路连接。
4. 绝缘材料：干式变压器的绝缘材料主要用于绝缘绕组和绝缘铁心，以防止电路短路和漏电。
常见的绝缘材料有绝缘纸、绝缘胶布、绝缘漆等。
二、干式变压器的检修维护模板干式变压器的检修维护是保证其正常运行和延长使用寿命的重要工作。
下面是一个常见的干式变压器检修维护模板，供参考：1. 外观检查：- 检查外壳是否有变形、裂缝或腐蚀现象。
- 检查散热孔是否畅通，清除堵塞物。
- 检查进出线孔是否松动，修复或更换损坏部分。
2. 温度检测：- 使用红外测温仪检测变压器各部分的温度，确保温度均匀且正常。
3. 绝缘检测：- 使用绝缘电阻测试仪对绕组和铁心进行绝缘测试，确保绝缘电阻符合要求。
（通常绝缘电阻应大于100兆欧）4. 结构检查：- 检查绕组和铁心的连接是否牢固，修复或更换松动部分。
- 检查绝缘材料是否老化、破损或掉落，修复或更换受损部分。
5. 精确测量：- 使用电力调制仪对变压器的负载损耗、空载损耗、短路阻抗等进行精确测量，确保各项参数符合标准要求。
6. 清洁和除湿：- 使用吸尘器清洁变压器表面的灰尘和污垢。
- 使用除湿剂或箱体加热器除去变压器内部的湿气。
7. 油封检查：- 对于带有油封的干式变压器，应检查油封是否磨损、老化或漏油，及时更换或修理。
干式变压器介绍

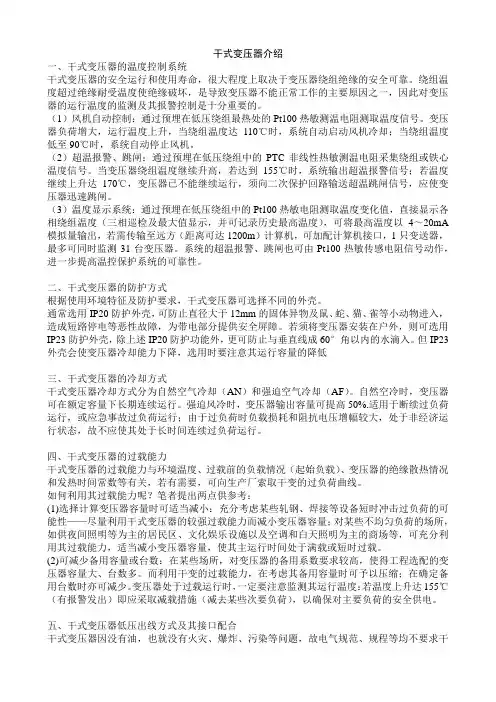

干式变压器介绍一、干式变压器的温度控制系统干式变压器的安全运行和使用寿命，很大程度上取决于变压器绕组绝缘的安全可靠。
绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一，因此对变压器的运行温度的监测及其报警控制是十分重要的。
（1）风机自动控制：通过预埋在低压绕组最热处的Pt100热敏测温电阻测取温度信号。
变压器负荷增大，运行温度上升，当绕组温度达110℃时，系统自动启动风机冷却；当绕组温度低至90℃时，系统自动停止风机。
（2）超温报警、跳闸：通过预埋在低压绕组中的PTC非线性热敏测温电阻采集绕组或铁心温度信号。
当变压器绕组温度继续升高，若达到155℃时，系统输出超温报警信号；若温度继续上升达170℃，变压器已不能继续运行，须向二次保护回路输送超温跳闸信号，应使变压器迅速跳闸。
（3）温度显示系统：通过预埋在低压绕组中的Pt100热敏电阻测取温度变化值，直接显示各相绕组温度（三相巡检及最大值显示，并可记录历史最高温度），可将最高温度以4～20mA 模拟量输出，若需传输至远方（距离可达1200m）计算机，可加配计算机接口，1只变送器，最多可同时监测31台变压器。
系统的超温报警、跳闸也可由Pt100热敏传感电阻信号动作，进一步提高温控保护系统的可靠性。
二、干式变压器的防护方式根据使用环境特征及防护要求，干式变压器可选择不同的外壳。
通常选用IP20防护外壳，可防止直径大于12mm的固体异物及鼠、蛇、猫、雀等小动物进入，造成短路停电等恶性故障，为带电部分提供安全屏障。
若须将变压器安装在户外，则可选用IP23防护外壳，除上述IP20防护功能外，更可防止与垂直线成60°角以内的水滴入。
但IP23外壳会使变压器冷却能力下降，选用时要注意其运行容量的降低三、干式变压器的冷却方式干式变压器冷却方式分为自然空气冷却（AN）和强迫空气冷却（AF）。
自然空冷时，变压器可在额定容量下长期连续运行。
干式变压器基础知识讲解学习
干式变压器基础知识干式变压器基础知识干式变压器是根据电磁感应原理所制成的静止的传输交流电能并改变交流电压的装置。
1、输煤PC段2、干式变压器外形图3、干式变型号说明4、干式变压器的温度规定4.1.绕组温升限值绝缘系统 A E B F H N C温度（℃）105 120 135 155 180 200 220 温升（K）60 75 80 100 125 135 1504.2干式变压器热点温度限值绝缘系统 A E B F H N C温度（℃）105 120 135 155 180 200 220绕组热点温度（℃）额定值95 110 120 145 175 210最高允许值140 155 165 190 220 2505、干式变的冷却方式•冷却方式有空气自冷（AN）和强迫风冷两种。
•对空气自冷（AN）和强迫风冷（AF）的变压器，均需保证变压器的安装环境具有良好的通风能力，当变压器安装在地下室或其他通风能力差的环境时，须增设散热通风装置，通风量按1kW损耗（P O+P K）需4m3/min风量选取。
•A----冷却介质为空气；N----自然循环；F----强迫循环6、干式变压器调压分接头的连接•对电压为10000 ± 2×2.5%V的变压器，其铭牌电压如下： 2-3 3-4 4-5 5-6 6-710500V 10250V 10000V 9750V 9500V •若当地电网电压为10kV，则分接片应接4-5档，见图三。
当输入电压偏高（10500V）时，在确保高压断电情况下，将分接片的连接片往上接，见图四；当输入电压偏低（9500V）时，在确保高压断电情况下，将分接片的连接片往下接，见图五。
7、干式变运行前的检查•检查所有紧固件、连接件是否松动，并重新紧固一次。
•检查零部件安装是否妥当，并检查变压器是否有异物存在，如有过多的灰尘，须及时清理。
•检查冷却风机转向正常、风从线圈底部向上吹入线圈，冷却风机通过温控仪手动启停正常。
干式变压器的工作原理

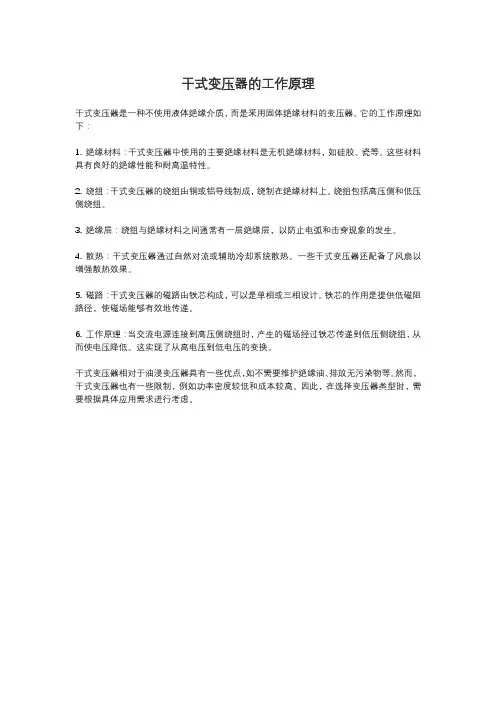

干式变压器的工作原理
干式变压器是一种不使用液体绝缘介质，而是采用固体绝缘材料的变压器。
它的工作原理如下：
1. 绝缘材料：干式变压器中使用的主要绝缘材料是无机绝缘材料，如硅胶、瓷等。
这些材料具有良好的绝缘性能和耐高温特性。
2. 绕组：干式变压器的绕组由铜或铝导线制成，绕制在绝缘材料上。
绕组包括高压侧和低压侧绕组。
3. 绝缘层：绕组与绝缘材料之间通常有一层绝缘层，以防止电弧和击穿现象的发生。
4. 散热：干式变压器通过自然对流或辅助冷却系统散热。
一些干式变压器还配备了风扇以增强散热效果。
5. 磁路：干式变压器的磁路由铁芯构成，可以是单相或三相设计。
铁芯的作用是提供低磁阻路径，使磁场能够有效地传递。
6. 工作原理：当交流电源连接到高压侧绕组时，产生的磁场经过铁芯传递到低压侧绕组，从而使电压降低。
这实现了从高电压到低电压的变换。
干式变压器相对于油浸变压器具有一些优点，如不需要维护绝缘油、排放无污染物等。
然而，干式变压器也有一些限制，例如功率密度较低和成本较高。
因此，在选择变压器类型时，需要根据具体应用需求进行考虑。
干式变压器
防护1.0mm直径和更大的固体外来体 探测器,球体直径为1.0mm,不应完全进入
4
防护喷水：从每个方向对准柜体的喷水都不应引起损害
5
防护灰尘 不可能完全阻止灰尘进入,但灰尘进入的数量不会对设备造成伤害
5
防护射水：从每个方向对准柜体的射水都不应引起损害
6
灰尘封闭 柜体内在20毫巴的低压时不应进入灰尘
取水变×2 2000kVA
码头变×2 2000kVA
循泵房变×2 800kVA
励磁变×2 2000kVA
除备变×2 2500kVA
堆取料机变×2 2000kVA
水工变×2 1600kVA
除灰变×2 800kVA
翻车变×2 2500kVA
食堂变×1 1600kVA
1
水滴防护：垂直落下的水滴不应引起损害
2
防护12.5mm直径和更大的固体外来体 探测器,球体直径为12.5mm,不应完全进入
2
水滴防护：柜体向任何一侧倾斜15度角时,垂直落下的水滴不应引起损害
3
防护2.5mm直径和更大的固体外来体 探测器,球体直径为2.5mm,不应完全进入
3
防护溅出的水：以60度角从垂直线两侧溅出的水不应引起损害
铭牌的说明
高低压侧接线方式一致（同为星或同为角），接线组别号为偶数 高低压侧接线方式不一致（星—角或角—星）组别号为奇数 强迫风冷条件下可以150%额定负载运行 调档时三个线圈应同时调到同一位置
n表示引出中性线，11表示二次测绕组的相角滞后一次绕组330度
单位：KV
AN：带100% AF：带150%
5、测量绕组的绝缘电阻 检查变压器的高低压及地互相之间的绝缘程度。一般用2500V的摇表。 经2500V摇表对高低压及地的绝缘电阻大于检测的标准值。 6、绕组的交流耐压试验 变压器的高低压及地互相之间的主绝缘程度用电气强度试验来考核。 对于检验变压器在生产过程中产生的局部缺陷，具有决定性的作用。一 般干式变10KV侧耐压为35KV， 0.4KV耐压为3KV，都是1分钟时间不 出现击穿为合格。 7、变压器各侧开关的跳、合闸以及联锁试验 检验变压器各保护动作可靠和开关设备的完好无缺陷
干式变压器是什么,干式变压器有哪些特点
的创伤，放了恐怕也活不了，还不如吃了它免得浪费。我说
式变压器，变比为 6000V/400V 和 10KV/400V，用 于带额定电压 380V 的负载。简单的说干式变压 器就是指铁芯和绕组不浸渍在绝缘油中的变压
器。 干式变压器的性能特点
1.高安全性：SG10 变压器无可燃性树脂，在 使用过程中不助燃，能阻燃，不会及释放有毒气 体、不会对环境、其他设备和人体造成危害，对
厂、等几乎所有电气上。随着低噪（2500kVA 以
下配电变压器噪声已控制在 50dB 以内）、节能（空
的创伤，放了恐怕也活不了，还不如吃了它免得浪费。我说
载损耗降低达 25%）的 SC(B)9 系列的推广应用， 使得中国干式变压器的性能指标及其制造技术 已达到世界先进水平。
1cr0f9c9a EBET
随着变压器技术的不断完善，其推出了很多 不同系列的变压器，干式变压器便是其中之一， 它以它独特的优势，在变压器系列中被普遍使用
于人们生活的各个角落。下面就由为大家介绍一
下干式变压器吧！
干式变压器是什么 干式变压器，依靠空气对流进行冷却，一般 用于局部照明、电子线路。机械设备等变压器， 在电力系统中，一般汽机变压器、锅炉变压器、 除灰变压器、除尘变压器、脱硫变压器等都是干
负荷能力强，有很好的抗短路能力。在通风良好
的情况下，允许过载 20%运行。 3.节能环保：产品寿命结束后，钢、铁等材 料易回收；所有使用的 NOMEX 纸燃烧时不会释放 有毒物质；其他绝缘材料能降解、不污染环境； 产品的损耗低、节能；噪音低、设计灵活。
的创伤，放了恐怕也活不了，还不如吃了它免得浪费。我说
干式变压器因没有油，也就没有火灾、、污 染等问题，故电气规范、规程等均不要求干式变 压器置于单独房间内。损耗和噪声降到了新的水
干式变压器的基本知识课件
结构
绕组
由铜线绕制而成，分为高压绕 组和低压绕组。
温控系统
监测变压器运行温度，确保变 压器在正常温度范围内工作。
铁芯
由高导磁材料制成，用于传递 磁通。
绝缘材料
用于确保绕组之间及绕组与铁 芯之间的电气隔离。
外壳
保护变压器内部结构，防止外 部环境对变压器的影响。
工作原理
01
电压变换
通过改变绕组的匝数比，实现 电压的升高或降低。
总结词
额定电流是衡量干式变压器负载 能力的重要参数，它决定了变压 器能够承载多大的负载电流。
额定容量
额定容量
指在额定电压和额定电流下，干式变 压器能够输出的最大视在功率。这个 容量以kVA或MVA为单位。
总结词
额定容量是衡量干式变压器输出能力 的重要参数，它决定了变压器能够满 足多大的负载需求。
阻抗电压
干式变压器通常由硅钢片叠装而成，其绕组是铜或铝导 体制成的。
干式变压器通常用于对防火、防爆、防潮等要求较高的 场所。
特点
01
干式变压器具有结构简单、 维护方便、防火性能好、防
潮性能好等优点。
02
由于没有油浸渍，干式变压 器不会发生漏油、污染环境
等问题。
03
干式变压器通常比油浸式变 压器小，因此可以节省空间
变压器渗漏
可能是由于密封垫老化或紧固螺丝 松动等原因，应检查密封垫和螺丝 是否完好，及时更换或紧固。
变压器绝缘电阻下降
可能是由于绝缘材料老化或受潮等 原因，应检查变压器的绝缘材料是 否正常，并进行干燥处理或更换。
05
干式变压器的发展趋势与 未来展望
节能环保趋势
01
02
03
高效能
干式变压器简介
建一流企业 创世界名牌
顺特电气有限公司 技术开发部 编
变压器的基本原理 干式变压器的结构、特点及制造工艺 地铁牵引整流变压器 干式变压器的安装、运输
基本原理
第一部分 变压器的基本原理
1.1法拉第电磁感应定律：
基本原理
基本原理
1.2根据欧姆定律，推算空载漏抗电压：基本原理Fra bibliotek组成部件
线圈（电路） 附件（固定、支撑件）
2.1 铁心的结构及工艺
干式变压器的结构
干式变压器的铁心采用心式结构，一般为三相三柱式。 由于高导磁冷轧硅钢片的磁畴具有方向性，顺着磁畴 的方向导磁性能最好，垂直于磁畴的方向导磁性能最 差，因此铁心柱与铁轭的连接通常采用45°全斜接缝。 为了减少接缝处磁密不均匀以致铁损过大而造成局部 过热的现象，一般采用5阶梯交错迭片的方法。可以有 效降低变压器噪声、空载损耗。
压一般采用分段圆筒式，低压为多层圆筒式。 2）高压采用分段圆筒式，低压采用铜箔绕制。 3）高、低压绕组均采用铜箔绕制。
2.2 线圈结构及工艺
干式变压器的结构
在用导线绕制时，一般采用绝缘材料和导线一起 伴绕，绕制后装模，放置在浇注罐内干燥、抽 真空。待一定时间真空度和湿度到达要求时， 将配好料的树脂在真空状态下缓慢浇注。浇注 完毕后放置在烘箱里固化。真空浇注使线圈内 部不含气泡，保证线圈具有较高的耐压水平， 浇注后具有较高的机械强度。
干式变压器的特点
2.5 环氧树脂浇注式变压器的特点
2.5.1 防灾性能突出：无油、无污染、难燃阻燃、自熄防火， 不致引发爆炸等二次灾害。
2.5.2 抗突发短路能力强：抗开裂、抗温度变化，机械强度高 。由于树脂的材料特性，加之绕组是整体浇注，经加热固化成型 后成为一个刚体所以机械强度很高，经突发短路试验证明，浇注 式变压器因短路而损坏的极少。
干式变压器简介
!
智能家居综合布线系统
智能家居综合布线系统是以集成的思维，从用户的实际需求出发，
从而达到灵活、 高效、 可扩展的集中管理系统。 根据模块化设计和开放性 星形拓扑结构的设计思想， 整个系统由以家庭信息接入箱为核心的管理 子系统，传输线缆构成的水平子系统，面向用户终端的模块和面板的工 作区子系统构成， 而整个系统的核心是家庭信息接入箱。 （ 家庭信息接入箱负责家居中所有弱电信号的转接、 分配、 处理和 =） 集中管理。它由一个预埋箱体和 FHI!H 标准安装单位宽的灵活配置模 块及相应跳线组成。 可选用的无源配线模块主要有： 通用的语音 J 数据模 块、 有线电视分配模块、 音 J 视频分配模块、 光纤接续模块和弱电信号接 续模块。有源设备控制模块有： 电话交接模块、 三表数据采集模块、 安防 信号采集及处理模块、 网络集成器和面向未来的信息家电控制器。家庭
""""""""""""""""""""""""""""""""""""""""""" 信息接入箱的选型应根据弱电布线系统方案中的数量、规模，选择相应
的型号。要考虑各系统转接设备的安装方式、 维护、 升级， 以及各种线缆 的规格、 型号、 数量等问题。 （ 水平子系统。它是智能家居布线系统的传输媒介， 负责数据、 语言、 !） 图像、控制等信号在家庭信息接入箱和信息点 （ 信息插座）之间的信息传 递。参照 #FE J KFE ?L>E 标准，语音传输采用 C 芯电话线或 C 类 " 芯 H#M （ 非屏蔽双铰线） ，数据传输采用 ? 类 " 芯 H#M 线，而视频信号采用标准同 轴电缆， 音频线采用专用的带屏蔽护套线缆， 音箱线用多股绞线。 （ 工作区子系统。 它是智能家居系统的用户终端， 根据需求可选用 B） 相应的模块， 有电脑模块、 电话模块、 有线电视模块、 光纤模块、 音视频模 块等。 智能家居综合布线系统的设计应本着 “ 实用为主、适当超前 ”的原 则。 对设计者来说， 只要明确家居的信息点布设要求和功能要求， 然后选 取合适的功能模块条， 相应要求的传输线缆、 终端模块和面板， 就可设计 出实用的智能家居网络系统。 由于家居综合布线系统牵涉到许多弱电专业知识和安装技能， 安装 的质量直接影响到以后的使用和维护， 在施工时应请专业的综合布线公 司或按照产品的说明书来设计安装， 并应选择符合现行行业标准的合格 产品。 （ 责任编辑： 邱娅男 ）
干式变压器基础知识讲解学习
干式变压器基础知识干式变压器基础知识干式变压器是根据电磁感应原理所制成的静止的传输交流电能并改变交流电压的装置。
1、输煤PC段2、干式变压器外形图3、干式变型号说明4、干式变压器的温度规定4.1.绕组温升限值绝缘系统 A E B F H N C温度（℃）105 120 135 155 180 200 220 温升（K）60 75 80 100 125 135 1504.2干式变压器热点温度限值绝缘系统 A E B F H N C温度（℃）105 120 135 155 180 200 220绕组热点温度（℃）额定值95 110 120 145 175 210最高允许值140 155 165 190 220 2505、干式变的冷却方式•冷却方式有空气自冷（AN）和强迫风冷两种。
•对空气自冷（AN）和强迫风冷（AF）的变压器，均需保证变压器的安装环境具有良好的通风能力，当变压器安装在地下室或其他通风能力差的环境时，须增设散热通风装置，通风量按1kW损耗（P O+P K）需4m3/min风量选取。
•A----冷却介质为空气；N----自然循环；F----强迫循环6、干式变压器调压分接头的连接•对电压为10000 ± 2×2.5%V的变压器，其铭牌电压如下： 2-3 3-4 4-5 5-6 6-710500V 10250V 10000V 9750V 9500V •若当地电网电压为10kV，则分接片应接4-5档，见图三。
当输入电压偏高（10500V）时，在确保高压断电情况下，将分接片的连接片往上接，见图四；当输入电压偏低（9500V）时，在确保高压断电情况下，将分接片的连接片往下接，见图五。
7、干式变运行前的检查•检查所有紧固件、连接件是否松动，并重新紧固一次。
•检查零部件安装是否妥当，并检查变压器是否有异物存在，如有过多的灰尘，须及时清理。
•检查冷却风机转向正常、风从线圈底部向上吹入线圈，冷却风机通过温控仪手动启停正常。
干式变压器及其应用
干式变压器及其应用（仅供施耐德销售人员使用）第一章干式变压器简介第二章设计与制造第三章应用选型第四章运输、保养、安装第五章运行维护及故障处理第一章干式变压器简介一、导言近年来，干式变压器以其难燃防火，免维护，无油污等优点，在我国获得了广泛的应用与发展。
各种结构形式和技术流派的干式变压器竞相呈现在我们面前，其中高低压线圈采用导线绕制或箔材绕制是不同型式干式变压器的技术特征之一。
本文在介绍了导线绕制和箔材绕制的高低压线圈之后，对其技术性能进行了分析研究。
二、导线与箔材用于变压器线圈的电流导体（铜或铝）主要有两大类：线形导体和箔形导体。
图1和图2分别给出线形和箔形导体的截面示意图。
a.圆线b.矩形线c.空心线d.组合线e.换位导线(9并)图1 线形导体截面图a带圆角箔材 b.不带圆角箔材图2 箔形导体截面图三、线绕与箔绕对于干式变压器，采用线形导体的低压（400V）线绕线圈结构形式通常为同心螺旋圆筒式线圈，高压线绕（6.3~35kV）线圈的典型结构为分段圆筒式,如图3所示。
a.低压线圈b.(不带风道)c.高压线圈(带风道)图3 采用线形导体的线圈结构图采用箔形导体的低压箔式线圈为同心圆筒式,高压箔式线圈为分段圆筒式(一层一匝),a.低压线圈b.高压线圈图4 采用箔形导体的线圈结构图四、技术性能分析1 低压线圈1)抗短路能力:箔式线圈的端部整齐，其端部漏磁少，使得突发短路力小，抗短路能力增强；而线绕线圈由于导线宽度大，存在端部绕线螺旋角，其端部漏磁场大,相应短路力较大，但可采取端部平绕等措施，减少端部漏磁，只是会多费一些工时。
2)耐电压水平：箔式线圈层间电压等于匝间电压，层间电压较低。
对线绕产品，由于电压不高(400V)，设计制造也容易。
3)工效与成本：低压箔式线圈的最大优点是可自动化绕制，生产工效高，没有螺旋角，体积小、成本略低；而低压线绕(400V，500～2500kVA)由于多线并绕及宽度大使得绕制较难，而且螺旋角的存在也浪费了一定的空间。
干式电力变压器简介..
干式电力变压器定义: 简单的说干式变压器 就是指铁心和线圈不 浸渍在绝缘液体（绝 缘油）中的变压器。
干式电力变压器简介 环氧浇注的干式变压器是配电系统中重要 的电力设备。由于环氧树脂是难燃、阻燃、 自熄的固体绝缘材料,即安全又洁净。所以环 氧树脂浇注的干式变压器具有无油、难燃、 运行损耗低、防灾能力突出等特点被广泛应 用。相对于油式变压器,干式变压器因没有了 油，也就没有火灾、爆炸、污 染等问题，损耗和噪声降到了 新的水平，更为变压器与低压 屏置于同一配电室内创造了条件。
低、电容大,箔式绕组起始电压分布接近线性,因此其抗雷电冲击能力强
环氧树脂干式电力变压器技术特点
3、抗短路能力强:由于高、低压绕组电抗高度相同,无螺旋角现象,线圈间的
安匝平衡,高、低压绕组因短路引起的轴向力几乎为零,因此其抗短路能力强。
4、抗龟裂性能好:干式变压器采用环氧树脂“薄绝缘(1-3ｍｍ)技术”,满足
(1)它具有温度设定功能,手动/自动启停风机,风机自动控制：变 压器负荷增大，运行温度上升，自动启动风机冷却； 当绕组温度降低时，自动停止风机。 (2)发出故障、超温声光信号报警和超温自动跳闸等功能,具有国家规 定的抗电磁干扰能力。超温报警、跳闸：当变压器绕组温 度继续升高，输出超温报警信号；若温度继续上升 达170℃，变压器已不能继续运行，须向二次保护 回路输送超温跳闸信号，应使变压器迅速跳闸。 (3)温度显示系统：直接显示各相绕组温度(三相巡
干式变压器的温度控制系统
绕组温度超过绝缘耐受温度使绝缘破坏，是导致变 压器不能正常工作的主要原因之一，因此对变压器 的运行温度的监测及其报警控制是十分重要的。
环氧树脂干式变压器上可安装温度显示控制器,对变压器绕组的运行温 度进行显示和控制,保证变压器正常使用寿命。其测温传感器ＰＴ100铂 电阻插入低压绕组内取得温度信号。
干式变压器的基本知识
干式变压器的基本知识目录一、基础知识 (2)1.1 变压器的基本概念 (3)1.2 干式变压器的特点与应用 (3)二、干式变压器的结构与工作原理 (4)2.1 干式变压器的结构概述 (5)2.2 干式变压器的工作原理 (6)三、干式变压器的设计与制造 (7)3.1 设计考虑因素 (8)3.2 制造工艺与材料选择 (9)四、干式变压器的性能与测试 (11)4.1 性能参数与评估标准 (12)4.2 常见测试方法与设备 (14)五、干式变压器的运行与维护 (15)5.1 运行条件与维护建议 (17)5.2 常见故障及处理方法 (18)六、干式变压器的安全与环保 (19)6.1 安全操作规程 (20)6.2 环保要求与措施 (21)七、干式变压器的发展趋势与创新 (23)7.1 新型材料的应用 (24)7.2 智能化发展动向 (25)一、基础知识干式变压器是一种用于改变交流电压或电流的电气设备，它主要由铁芯、线圈和绝缘材料组成。
干式变压器具有结构简单、可靠性高、维护方便等优点，广泛应用于电力系统、工业生产和家用电器等领域。
铁芯：干式变压器的铁芯通常由硅钢片制成，硅钢片具有良好的磁性能，可以有效地吸收和消散铁芯中的涡流，从而减少能量损耗。
铁芯的截面积、形状和叠压方式会影响变压器的性能和损耗。
线圈：线圈是干式变压器的核心部件，它是由导线绕制而成，形成一个闭合的电路。
线圈的匝数、截面积和绕制方式会影响变压器的电压比、功率密度和效率。
绝缘材料：干式变压器的绝缘材料通常采用环氧树脂、聚酰亚胺等高性能绝缘材料，具有良好的耐热性、耐压性和耐磨性。
绝缘材料的厚度、绝缘等级和冷却系统的设计会影响变压器的安全性能和使用寿命。
油浸式变压器与干式变压器的区别：油浸式变压器是一种通过浸渍矿物油来实现绝缘和冷却的变压器，其结构复杂，但散热性能较好。
与干式变压器相比，油浸式变压器在低压、短路电流和过载能力方面具有优势，但在环保、安全和维护方面存在一定的局限性。
干式变压器的类型和特点
干式变压器的类型和特点类型划分目前世界上的干式变压器主要有浸渍式与环氧树脂式(包括浇注式与绕包式)两大类型。
(一)浸渍式干变浸渍式干变的结构与油浸变压器的结构非常相似，就像-个没有油箱的油浸变压器的器身。
可以认为，早期的浸渍式干变结构，就是由油变演化而来的。
它的低压绕组一般采用箔式绕组或圆筒式(层式)绕组，高压绕组-般为饼式绕组。
由于空气的冷却能力要比变压器油差得多，为了保证适当数量的冷却空气吹入绕组，这种变压器要求轴向冷却空道宽度最小为6mm 。
浸渍式干变的制造工艺比较简单，通常用导线绕制完成的绕组浸渍以耐高温的绝缘漆，并进行加热干燥处理。
根据需要可选用不同耐热等级的绝缘材料，分别制成B级、E级F级和H级(早期为B、E级)，早期这种干变的绝缘材料及其处理工艺都不能满足制造高性能干变的要求，使得这种类型的干变极易受潮，从而大大降低了运行可靠性，同时绝缘水平也较低。
另外投运前还需要预先加热干燥，也使运行复杂化。
所以，环氧树脂浇注干变正是为了克服这些缺点才应运而生、得以大量发展的。
从20世纪80年代起，因为聚芳酰胶类绝缘材料的出现(其典型产品为NOMEX纸)，用它来制造浸渍式干变可以提高其防潮性能，另外对线圈还可采用无溶剂树脂漆进行真空压力浸渍(通称VPI工艺)，也可进一步提高绝缘系统的可靠性。
此后，在欧、美等国相继出现了新一代的浸渍式干变，这种干变有时又称为非包封式干变或开敞通风式( OVDF)干变。
(二)环氧树脂类干式变压器环氧树脂类干变指主要用环氧树脂做为绝缘材料的干式变压器，它又可分为浇注式与包绕式两类。
在现有产品中，绝大多数都是环氧浇注式。
1.环氧树脂浇注干变(1)概述。
环氧树脂是一种早就广泛应用的化工原料，它不仅是一种难燃、阻燃的材料，且具有优越的电气性能，后来逐渐为电工制造业所采用。
自从1964年德国制造出首台环氧浇注式干变后，这项技术在欧洲发展得很快，并不断推出各种新的专利制造技术，这些技术也不断推向世界。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
干式变压器介绍
一、干式变压器的温度控制系统干式变压器的安全运行和使用寿命，很大程度上取决于变压器绕组绝缘的安全可靠。
绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一，因此对变压器的运行温度的监测及其报警控制是十分重要的。
（1）风机自动控制：通过预埋在低压绕组最热处的Pt100 热敏测温电阻测取温度信号。
变压器负荷增大，运行温度上升，当绕组温度达110C时，系统自动启动风机冷却；当绕组温度
低至90C时，系统自动停止风机。
（2）超温报警、跳闸：通过预埋在低压绕组中的PTC 非线性热敏测温电阻采集绕组或铁心温度信号。
当变压器绕组温度继续升高，若达到155C时，系统输出超温报警信号；若温度
继续上升达170C，变压器已不能继续运行，须向二次保护回路输送超温跳闸信号，应使变压器迅速跳闸。
（3）温度显示系统：通过预埋在低压绕组中的Pt100热敏电阻测取温度变化值，直接显示各
相绕组温度（三相巡检及最大值显示，并可记录历史最高温度），可将最高温度以4〜20mA
模拟量输出，若需传输至远方（距离可达1200m）计算机，可加配计算机接口，1只变送器，最多可同时监测31台变压器。
系统的超温报警、跳闸也可由Pt100热敏传感电阻信号动作，进一步提高温控保护系统的可靠性。
二、干式变压器的防护方式根据使用环境特征及防护要求，干式变压器可选择不同的外壳。
通常选用IP20防护外壳，可防止直径大于12mm的固体异物及鼠、蛇、猫、雀等小动物进入，造成短路停电等恶性故障，为带电部分提供安全屏障。
若须将变压器安装在户外，则可选用
IP23防护外壳，除上述IP20防护功能外，更可防止与垂直线成60°角以内的水滴入。
但IP23 外壳会使变压器冷却能力下降，选用时要注意其运行容量的降低三、干式变压器的冷却方式
干式变压器冷却方式分为自然空气冷却（AN ）和强迫空气冷却（AF）。
自然空冷时，变压器可在额定容量下长期连续运行。
强迫风冷时，变压器输出容量可提高50%.适用于断续过负荷
运行，或应急事故过负荷运行；由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。
四、干式变压器的过载能力干式变压器的过载能力与环境温度、过载前的负载情况（起始负载）、变压器的绝缘散热情况和发热时间常数等有关，若有需要，可向生产厂索取干变的过负荷曲线。
如何利用其过载能力呢？笔者提出两点供参考：
（1）选择计算变压器容量时可适当减小：充分考虑某些轧钢、焊接等设备短时冲击过负荷的可能性——尽量利用干式变压器的较强过载能力而减小变压器容量；对某些不均匀负荷的场所，如供夜间照明等为主的居民区、文化娱乐设施以及空调和白天照明为主的商场等，可充分利用其过载能力，适当减小变压器容量，使其主运行时间处于满载或短时过载。
（2）可减少备用容量或台数：在某些场所，对变压器的备用系数要求较高，使得工程选配的变压器容量大、台数多。
而利用干变的过载能力，在考虑其备用容量时可予以压缩；在确定备用台数时亦可减少。
变压器处于过载运行时，一定要注意监测其运行温度：若温度上升达155C
（有报警发出）即应采取减载措施（减去某些次要负荷），以确保对主要负荷的安全供电。
五、干式变压器低压出线方式及其接口配合
干式变压器因没有油，也就没有火灾、爆炸、污染等问题，故电气规范、规程等均不要求干式变压器置于单独房间内。
损耗和噪声降到了新的水平，更为变压器与低压屏置于同一配电室内创造了条件。
目前，我国树脂绝缘干式变压器年产量已达10000MVA ，成为世界上干式变压器产销量最大
的国家之一。
随着低噪（2500kVA 以下配电变压器噪声已控制在50dB 以内）、节能（空载损耗
降低达25%）的SC（B）9 系列的推广应用，使得我国干式变压器的性能指标及其制造技术已达到世界先进水平。
国家建筑标准设计图集《干式变压器安装》-《99D268》。
图集提供了适用于各种场所的干式变压器布置、安装方式，针对变压器与低压PC 屏的接口配合列出了多种方案供设计、施工选择。
随着干式变压器的推广应用，其生产制造技术也获得长足发展，干式变压器将在如下几方面获得进一步发展。
（1）节能低噪：随着新的低耗硅钢片，箔式绕组结构，阶梯铁心接缝，环境保护要求，噪声研究的深入，以及计算机优化设计等新材料、新工艺、新技术的引入，将使未来的干式变压器更加节能、更加宁静。
（2）高可靠性：提高产品质量和可靠性，将是人们的不懈追求。
在电磁场计算、波过程、浇注工艺、热点温升、局放机理、质保体系及可靠性工程等方面进行大量的基础研究，积极进行可靠性认证，进一步提高干式变压器的可靠性和使用寿命。
（3）环保特性认证：以欧洲标准HD464 为基础，开展干式变压器的耐气候（C0、C1、
C2）、耐环境（EO、E1、E2）及耐火（FO、F1、F2）特性的研究与认证
（4）大容量：从50〜2500kVA配电变压器为主的干式变压器，向10000〜20000kVA/35kV电力变压器拓展，随着城市用电负荷不断增加，城网区域变电所越来越深入城市中心区、居民小区、大型厂矿等负荷中心，35kV 大容量的小区中心供电电力变压器将获广泛应用。
（5）多功能组合：从单一变压器向带有风冷、保护外壳、温度计算机接口、零序互感器、功率计量、封闭母线及侧出线等多功能组合式变压器发展。
（6）多领域发展：从以配电变压器为主，向发电站厂用变压器、励磁变压器、地铁牵引整流变压器、大电流电炉变压器、核电站、船用及采油平台用等特种变压器及多用途领域发展。
