中央空调系统设计教程
中央空调系统 设计过程和步骤(设计新手使用)
(2)人员密度：可查阅陆耀庆《实用供热空调设计手册第二版》19.3.3 节第 1466 页（源 于国际标准） ， 或 《2003 全国民用建筑工程设计技术措施-暖通空调· 动力》 1.3 节第 11 页 （此 表源于北京建筑设计研究院《建筑设备专业设计技术措施》 ） 。 或《公共建筑节能设计标准》 GB50189-2005，附录 B 其中新版实用供热空调手册上的人员密度要偏小些， 设计常采用的人员密度值比手册上 的要大。 2、确定空调机组的送风量 G （ 1） 、定性分析参数时，可将房间的总冷负荷 Q 分解成新风冷负荷 Q1+房间余热冷负 荷 Q2： 一次回风系统的所需的总冷负荷为：新风冷负荷 Q1 和消除室内余热的冷负荷 Q2，其 实， 一次回风系统跟风机盘管加新风系统， 就其制冷的最终结果即维持房间的温度和新风量 来说是一样，比如同一个房间，其所需的新风量为 G1，室内的余热冷负荷为 Q2，那么此房 间的总冷负荷 Q 应该是一定的，不论采用一次回风系统还是风机盘管加新风系统，消耗的 总冷负荷都是固定的 Q，也就是计算软件算出的房间总冷负荷。所以对于一个房间来说，其 用于消耗余热的冷负荷 Q2 是一定的， 不变的， 而空调机组所要提供的总冷负荷 Q 大小只与 系统为改房间送入的新风量大小有关， 如果一点新风不送的话， 那么空调机组所需要为改房 间提供的总冷负荷 Q 就等于该房间的余热冷负荷 Q2，此时该房间所需外界提供的总冷负荷 最小。 如果不考虑空气的中间处理过程，则无论是一次回风系统，还是风机盘管加新风系统， 只考虑始末两个状态点时，则必然都是：风量 G1 的新风由最初的 Iw 变成了最终变为了 In， 所以用于处理新风的冷负荷 Q1=G1(In-Iw)，这部分就是新风冷负荷 Q1，而同时还有一部分 冷负荷是用于消除室内余热的冷负荷 Q2， 两者加起来 Q1+Q2=Q 为消耗的总冷负荷， 见 《空 气调节》第 4.3 节 118 页。 （ 2） 、一次回风系统，送风状态点 O 与房间的总冷负荷 Q 是已知的，确定新风量 G1 即可求出总的送风量 G 及 Q1，Q2，G2，或者确定总送风量 G 即可求出新风量 G1 及 Q1， Q2，G2。计算公式如下： Q=G(Ic-Io)，又 Ic*G=In*G1+Iw*(G-G1)，已知 G1 即可求出 G，或已知 G 即求出 G1 通常房间要满足最小新风要求，所以通常要根据规范规定的最新新风量 G1 来求得一次回风 系统的空调机组的总送风量 G， 如果是根据空调机组样本上的总冷负荷 Q 所对应的送风量 G 来选择空调机组时，这时要根据样本上的总送风量 G 来计算出新风量 G1，核对 G1 是否满 足规范规定的最小新风量要求。 通常一次回风系统，采用的是机器露点温度送风，就室内温度 Tn 的露点温度 Tn,l，送 风状态点为 Tn,l 的等温线与相对湿度线 90%的交点 O，或者是按规范规定的最大温差送风 （具体见周继红 《中央空调工程设计与施工》 67 页） ， 所以送风状态点 O 肯定是固定不变的， 已知的，同时还已知的是房间的总冷负荷 Q，那么此时总冷负荷 Q 中，具体新风负荷 Q1 和
家用中央空调设计教程
卫生间
情况二
中小型卫生间,干湿卫不分离
技 术 部 技 术 课 培 训 资 料
建议方案
室内机安装于卫生间外,通过风 管送。根据具体情况可单独选 配一台室内机或与其他空间合 用一台
注意事项
1.安装室内机的空间应有足够 的吊顶空间 2.注意选用合适的室内机机型。 超级多联系列室内机不宜用于 此类场合（CBX71除外）
注：超级多联系统超配时同开衰减较大，故内机总容量不 宜过高。
技 术 部 技 术 课 培 训 资 料
修正确认
温度修正 管长修正 融霜修正
技 术 部 技 术 课 培 训 资 料
同开衰减
容量确认
1.温度修正
设备额定工况:
夏季: 室内设计温度: 27℃DB,19℃WB； 室外计算温度: 35℃DB； 冬季: 室内设计温度: 20℃； 室外计算温度: 7℃DB,6℃WB
阳光房的特点
玻璃围护结构，采光、导热 性能良好 多数采用玻璃屋面，美观优 先，一般不允许吊顶 使用时通常不采用遮阳物， 夏季空调负荷很大 多数与主体建筑邻接，较少 为独立建筑 使用时间相对明确：
夏季：早晚为主 冬季：存在全天使用的可能
技 术 部 技 术 课 培 训 资 料
阳光房空调容量的配置
注意事项
1.采用双层百叶并确保横向叶片向下倾斜 2.确认装潢方面没有冲突(灯带) 3.控制送风速度，确保气流到达活动区域(高静压+风口对应) 4.噪音控制:高静压机型应采取必要的消音措施
挑空客厅空调方案三
侧送上回 (落地式室内机)
技 术 部 技 术 课 培 训 资 料
注意事项
1.室内机外围护应具备良好的绝热性能(尤其出风口) 2.选择合适地点安放室内机——确保出回风口不受阻挡 3.控制出风速度——避免产生吹风不适感
中央空调系统设计步骤
空调项目设计流程
要点：
◆对于大型的建筑，如发现因建筑结构或房间用途不同导致各部分热 负荷有明显差异，应先进行空调分区讨论以求达到最佳效果。
◆建筑物内负荷特性相差较大的内区与周边区，以及在同一时段内分 别进行加热和冷却的房间，一般宜分区设置空气调节系统。
◆分空调系统时要了解清楚各空调房间的用途，规模，工作时间，负 荷变化等情况。负荷特性相差较大的房间应分别设系统。
整理ppt
机型选择
第二步：对室内机进行合理分组 ◆对于大型的项目或因建筑结构和房间用途不同导致使用特点存在差
异，应对空调面积进行合理分区。
在系统设计中，一般分区方法为按建筑的负荷特性分区： ◆将建筑物平面分为直接受外界条件影响的周边区域(外区)和不直接
受影响的内部区域(内区)； ◆在大型项目中，对于其周边区域可根据方位进行分区； ◆如果室内的人员密度和室内设备密度有较大差异时，应根据不同密
整理ppt
机型选择
◆根据负荷计算结果和室内的条件(如负荷的分布特点、房间的内部结构、理 想的气流形式和使用特点等)，选择合适的室内机组，并酌情合理分组， 配置相应的室外机组。
机型选择流程： 选择室内机组
对室内机进行合理分组
选择室外机
整理ppt
机型选择
第一步：选择室内机组 ◆选择室内机组时，首先应根据负荷计算的结果，其次需要考虑房间
配有酶杀菌空气净化装置和高 效过滤器，保持空气清洁。 超大直径离心风轮，远距离送 风，低噪音运行，营造宁静舒 适环境。
整理ppt
高静压风管天井式室内机
1、可引入新风
2、该机型为天花暗藏式，可以与装修配合室内设计
3、送风口自由布置，适用不同形式的房间（如下图）

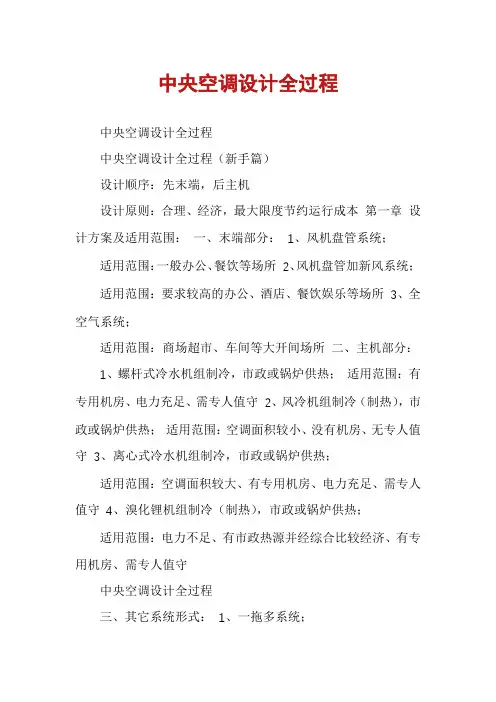

中央空调设计全过程
中央空调设计全过程中央空调设计全过程中央空调设计全过程（新手篇）设计顺序：先末端，后主机设计原则：合理、经济，最大限度节约运行成本第一章设计方案及适用范围：一、末端部分：1、风机盘管系统；适用范围：一般办公、餐饮等场所2、风机盘管加新风系统；适用范围：要求较高的办公、酒店、餐饮娱乐等场所3、全空气系统；适用范围：商场超市、车间等大开间场所二、主机部分：1、螺杆式冷水机组制冷，市政或锅炉供热；适用范围：有专用机房、电力充足、需专人值守2、风冷机组制冷（制热），市政或锅炉供热；适用范围：空调面积较小、没有机房、无专人值守3、离心式冷水机组制冷，市政或锅炉供热；适用范围：空调面积较大、有专用机房、电力充足、需专人值守4、溴化锂机组制冷（制热），市政或锅炉供热；适用范围：电力不足、有市政热源并经综合比较经济、有专用机房、需专人值守中央空调设计全过程三、其它系统形式：1、一拖多系统；适用范围：空调面积较小、无专用机房、无专人值守、空调面积较大但非同时使用且需独立计费等场所。
2、风管机系统；适用范围：大开间、无专用机房、无专人值守、控制灵活、初投资较低。
四、设计程序：1、末端部分：（1）设备选型：1、计算实际空调面积；2、根据使用场所确定冷负荷指标，计算出设计总负荷，根据设备布置特点确定所需设备数量，确定设备型号；冷负荷概算指标：（仅供参考，有高人说现在审图中心已经使用面积负荷法，要求采用逐时负荷计算法）2 2中央空调设计全过程按空调建筑面积估算冷指标（W/m2空调面积）中央空调设计全过程中央空调设计全过程按建筑面积冷指标进行估算注：l、上述指标为总建筑面积的冷负荷指标：建筑面积的总建筑面积小于5000 平米时，取上限；大于l0000 平米，取下限值。
2、按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。
3、由于地区差异较大，上述指标以北京地区为准。
南方地区可按上限采取。
中央空调设计全过程建筑物冷负荷概算指标（香港地区，广东及沿海城市可参考）中央空调设计全过程（2）水系统设计：1、设备定位布置，确定立管位置，根据系统复杂程度确定采用同程式或异程式（当立管与最末端设备距离超过30米时尽量采用同程式）；2、确定主管道走向，并与设备合理连接，当主管道有分支时应设阀门以便于调节；3、根据设备流量确定每一管段的水流量，再根据设计水流速计算出管径；4、空调水设计流速为0.9－2.5m/s，管径越大、流速越大，管道比摩阻应小于500；5、水管与设备连接时，进水管上设软接、过滤器、阀门，出水管上设软接、阀门；6、冷凝水管径设计：7、空调水管保温：（1）当采用超细玻璃棉管壳保温时，供回水管保温厚度采用50mm，冷凝水管保温厚度采用30mm；中央空调设计全过程（2）当采用橡塑材料保温时，供回水管保温厚度采用30mm，冷凝水管保温厚度采用15mm；（3）当冷凝水管采用PVC等塑料管材时，可不作保温处理。
1中央空调系统设计教程PPT课件
13
第二步：水系统水管管径的计算
在空调系统中所有水管管径一般按照下述公式进行计算：
D(m)=
L(m3/h)
0.785x3600xV(m/s)
公式中：L----所求管段的水流量（第一步已计算出）
V----所求管段允许的水流速
流速的确定：一般，当管径在DN100到DN250之间时，流速推
荐值为1.5m/s左右,当管径小于DN100时,推荐流速应小于 1.0m/s,管径大于DN250时，流速可再加大。进行计算是应该 注意管径和推荐流速的对应。
1、水泵的主要形式
卧式离心泵
立式离心泵
11
2、水泵型号含义
SLS 200 - 250
3、水泵选择的步骤
叶轮名义直径 泵进出口公称直径 SLS单级单吸立式离心泵
12
第一步：水泵流量的确定
1.冷却水流量：一般按照产品样本提供数值选取，或按照如下 公式进行计算，公式中的Q为制冷主机制冷量
Q(kW)
L(m3/h)=
综上所述，冷冻水泵扬程为26~35mH2O， 一般为32~36mH2O。
注意：扬程的计算要根据制冷系统的具体情况而定，
不可照搬经验值！
16
水泵的选择
• 冷却水泵扬程的组成
1.制冷机组冷凝器水阻力：一般为5~7mH2O；（具体值可参看
产品样本）
2.冷却塔喷头喷水压力：一般为2~3mH2O
3.冷却塔（开式冷却塔）接水盘到喷嘴的高差：
X(1.15~1.2)
（4.5~5）℃x1.163
2.冷冻水流量：在没有考虑同时使用率的情况下选定的机组， 可根据产品样本提供的数值选用或根据如下公式进行计算。如 果考虑了同时使用率，建议用如下公式进行计算。公式中的Q 为建筑没有考虑同时使用率情况下的总冷负荷。
别墅中央空调系统设计教程
无调节或两段火调节
燃气阀比例式调节
11 是否内置水泵
无
有（水泵最大流量满足20℃温差要求）
12 排烟
烟囱，需烟囱水里计算。个别厂家也有平衡式烟道 平衡式烟道，一般4-5m的管道以及一个弯头
13 设备间要求
独立设备间，面积较大
可不设设备间或较小面积的设备间
14 供热形式
单一供热方式，如需要采暖、生活热水同时解决， 单一采暖或采暖、生活热水两用型 需从外置系统解决
系统一 锅炉供回水温度为85-65度； 采暖与生活热水一次泵分开，通过控制水泵的启停，实现生活热水优先。 采暖供水温度通过调整一次水的电动三通阀开度实现，生活热水的供水温度
通过控制一次生活热水循环水泵的启停实现。 生活热水状态，锅炉的启停通过容积式换热器的储水温度实现，采暖状态，
通过过路的供水温度实现。 所有水系统的补水均采用软化水。 采暖可以提供85-65和60-50两种供回水温度，提供两种不同的末端。
当然，还有一个非常重要的因素——造价。
别墅供热、空调系统概述
四、空调主机以及末端的控制要求
别墅供热、空调系统概述
主要分析风冷热泵冷水机组+风机盘管的系统。
1、基本要求： 要求实现风机盘管对风冷热泵冷水机组的联动控
