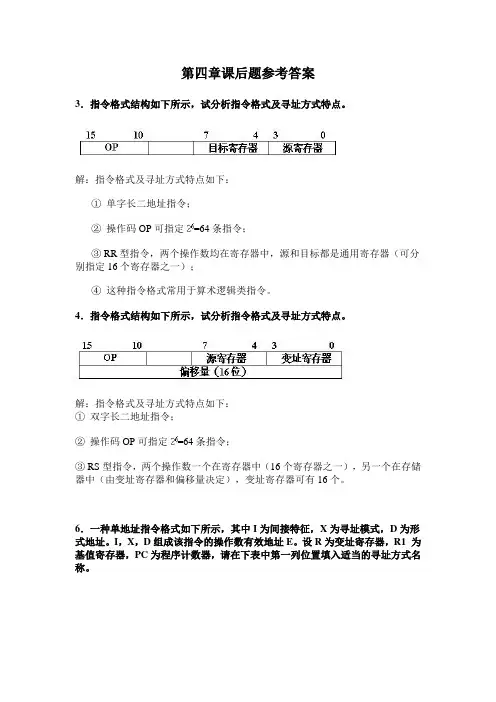

第四章课后题参考答案3．指令格式结构如下所示，试分析指令格式及寻址方式特点。

解：指令格式及寻址方式特点如下：①单字长二地址指令；②操作码OP可指定=64条指令；③ RR型指令，两个操作数均在寄存器中，源和目标都是通用寄存器（可分别指定16个寄存器之一）；④这种指令格式常用于算术逻辑类指令。

4．指令格式结构如下所示，试分析指令格式及寻址方式特点。

解：指令格式及寻址方式特点如下：①双字长二地址指令；②操作码OP可指定=64条指令；③ RS型指令，两个操作数一个在寄存器中（16个寄存器之一），另一个在存储器中（由变址寄存器和偏移量决定），变址寄存器可有16个。

6．一种单地址指令格式如下所示，其中I为间接特征，X为寻址模式，D为形式地址。

I，X，D组成该指令的操作数有效地址E。

设R为变址寄存器，R1 为基值寄存器，PC为程序计数器，请在下表中第一列位置填入适当的寻址方式名称。

解：①直接寻址②相对寻址③变址寻址④基址寻址⑤间接寻址⑥基址间址寻址12. 根据操作数所在位置，指出其寻址方式（填空）：（1）操作数在寄存器中，为（A）寻址方式。

（2）操作数地址在寄存器，为（B）寻址方式。

（3）操作数在指令中，为（C）寻址方式。

（4）操作数地址（主存）在指令中，为（D）寻址方式（5）操作数的地址，为某一寄存器内容与位移量之和可以是（E，F，G）寻址方式。

解：A：寄存器直接（或寄存器）；B：寄存器间接；C：立即；D：直接；E：相对；F：基址；G：变址补充一下，间接寻址可以表述为：操作数地址（主存）在内存中或者操作数地址的地址（主存）在指令中。

计算机组成原理课后答案第四章_庞海波

答：
设DRAM的刷新最大间隔时间为2ms，
则异步刷新的刷新间隔=2ms/256行=0.0078125ms =7.8125µs
即：每7.8125µs刷新一行。
集中刷新时，死时间为256*0.1us=25.6us。
分散刷新，刷新间隔0.2us，死时间为0.1us，读写周期0.2us
异步刷新，死时间0.1us，刷新间隔7.8125us。
第四章思考题与习题
1．解释下列概念主存、辅存、Cache、RAM、SRAM、DRAM、ROM、PROM、EPROM、EEPROM、CDROM、Flash Memory
答：
主存：与CPU直接交换信息，用来存放数据和程序的存储器。
辅存：主存的后援存储器，不与CPU直接交换信息。
CACHE：为了解决CPU和主存的速度匹配，设在主存与CPU之间，起缓冲作用，用于提高访存速度的一种存储器。
3．存储器的层次结构主要体现在什么地方？为什么要分这些层次，计算机如何管理这些层次？
答：存储器的层次结构主要体现在Cache—主存和主存—辅存这两个存储层次上。
Cache—主存层次在存储系统中主要对CPU访存起加速作用，即从整体运行的效果分析，接近于Cache的速度，而容量和位价却接近于主存。
主存—辅存层次在存储系统中主要起扩容作用，其容量和位价接近于辅存，而速度接近于主存
页面容量=总容量/页面数= 64K×8 / 4 = 16K×8位，4片16K×8字串联成64K×8位
组容量=页面容量/组数= 16K×8位/ 16 = 1K×8位，16片1K×8位字串联成16K×8位
组内片数=组容量/片容量= 1K×8位/ 1K×4位= 2片，两片1K×4位芯片位并联成1K×8位
存储器逻辑框图：

计算机组成原理第五版白中英(详细)第4章习题参考答案

第4章习题参考答案1．ASCII码是7位，如果设计主存单元字长为32位，指令字长为12位，是否合理？为什么？答：不合理。

指令最好半字长或单字长，设16位比较合适。

一个字符的ASCII 是7位，如果设计主存单元字长为32位，则一个单元可以放四个字符，这也是可以的，只是在存取单个字符时，要多花些时间而已，不过，一条指令至少占一个单元，但只占一个单元的12位，而另20位就浪费了，这样看来就不合理，因为通常单字长指令很多，浪费也就很大了。

2．假设某计算机指令长度为32位，具有双操作数、单操作数、无操作数三类指令形式，指令系统共有70条指令，请设计满足要求的指令格式。

答：字长32位，指令系统共有70条指令，所以其操作码至少需要7位。

双操作数指令单操作数指令无操作数指令3．指令格式结构如下所示，试分析指令格式及寻址方式特点。

答：该指令格式及寻址方式特点如下：(1) 单字长二地址指令。

(2) 操作码字段OP可以指定26=64种操作。

(3) 源和目标都是通用寄存器（可分指向16个寄存器）所以是RR型指令，即两个操作数均在寄存器中。

(4) 这种指令结构常用于RR之间的数据传送及算术逻辑运算类指令。

4．指令格式结构如下所示，试分析指令格式及寻址方式特点。

15 10 9 8 7 4 3 0答：该指令格式及寻址方式特点如下：(1)双字长二地址指令，用于访问存储器。

(2)操作码字段OP可以指定26=64种操作。

(3)RS型指令，一个操作数在通用寄存器（选择16个之一），另一个操作数在主存中。

有效地址可通过变址寻址求得，即有效地址等于变址寄存器（选择16个之一）内容加上位移量。

5．指令格式结构如下所示，试分析指令格式及寻址方式特点。

答：该指令格式及寻址方式特点如下：(1)该指令为单字长双操作数指令，源操作数和目的操作数均由寻址方式和寄存器构成，寄存器均有8个，寻址方式均有8种。

根据寻址方式的不同，指令可以是RR型、RS型、也可以是SS型；(2)因为OP为4位，所以最多可以有16种操作。

计算机组成原理第四章部分课后题答案（唐朔飞版）

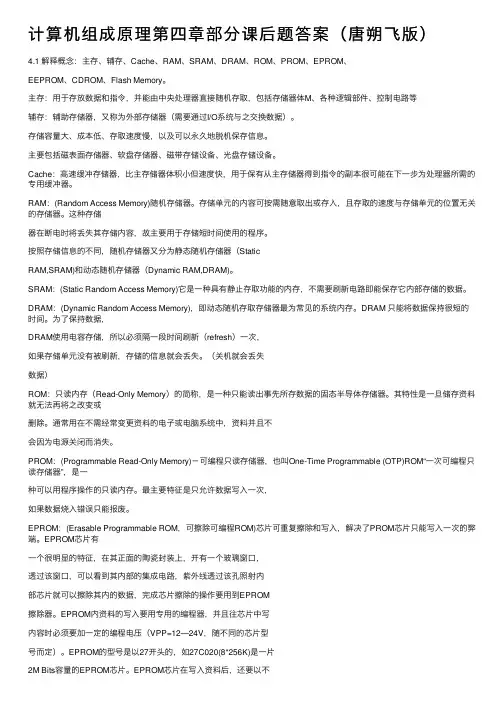

计算机组成原理第四章部分课后题答案（唐朔飞版）4.1 解释概念：主存、辅存、Cache、RAM、SRAM、DRAM、ROM、PROM、EPROM、EEPROM、CDROM、Flash Memory。
