变频器维修技术标准
变频器的检修原理及安全注意事项范文（3篇）
变频器的检修原理及安全注意事项范文为了确保变频器的正常运行和延长其使用寿命，定期进行检修是非常重要的。
本文将介绍变频器的检修原理及安全注意事项。
一、变频器的检修原理1. 检修原则（1）“预防为主，维修为辅”的原则，即通过定期维护和检修，防止故障的发生，减少停机时间。
（2）先外后内的原则，即首先对外部环境进行检修，然后再对内部设备进行检修。
（3）先小后大的原则，即先对小型设备进行检修，然后再对大型设备进行检修。
（4）先易后难的原则，即先对易损部件和易发故障的部件进行检修，然后再对其他部件进行检修。
2. 检修步骤（1）准备工作：确保工作场所安全，佩戴好工作服和防护用品，准备好所需的工具和材料。
（2）外部检查：检查变频器的外观是否有明显损坏，检查接线是否牢固，检查散热器是否清洁，确保外部环境良好。
（3）内部检查：检查电路板、电容器、变压器、继电器等内部部件的连接是否正常，是否有松动或脱落现象。
（4）测试检修：使用合适的仪器对变频器进行测试，包括电压测试、电流测试、频率测试等，以确保变频器的各项参数正常。
（5）清洁保养：清洁变频器内部和外部的灰尘和杂物，保持设备干净整洁，定期更换滤芯和风扇，确保散热效果良好。
二、变频器的安全注意事项1. 安全用电（1）检查电源电压是否符合变频器的额定电压，防止因电压不稳导致变频器故障。
（2）确保电源接地可靠，防止电击和其他安全事故的发生。
（3）使用合格的电线和插头，避免短路和火灾风险。
2. 安全操作（1）在检修前，确保变频器处于停机状态，并切断电源，以防止意外启动和触电事故。
（2）在检修过程中，严禁将手伸入设备内部，避免触及高压部件或旋转部件，防止人身伤害。
（3）佩戴好防护用品，如手套、护目镜等，确保个人安全。
3. 引导散热（1）确保变频器周围的通风良好，提供足够的空气流通，防止变频器因散热不良而引发故障。
（2）定期清洁变频器的散热器和风扇，保持其良好的散热效果。
4. 防止湿气侵入（1）避免检修过程中水或其他液体进入变频器内部，防止短路或损坏电路板等情况。
变频器检修技术标准
变频器检修技术标准1. 引言本文档旨在为变频器检修工作提供技术标准，确保变频器的稳定运行和可靠性。
变频器是电力系统中重要的设备之一，其在工业生产中起到关键的作用。
因此，对变频器进行定期检修和维护是必不可少的。
2. 检修技术标准以下是变频器检修的技术标准：2.1. 检查外观和连接- 检查变频器外壳和面板，确保没有明显的物理损坏或腐蚀。
- 检查电缆连接，确保连接牢固且无松动。
- 检查冷却风扇是否正常运转。
2.2. 清洁- 使用适当的工具清除变频器表面的灰尘和污垢。
- 定期检查散热器和过滤器，保持清洁并清除积聚的污物。
2.3. 检查电气元件- 检查电、电阻器和继电器的状态和连接。
- 检查电源电压和电流是否在允许范围内。
2.4. 检查故障代码- 检查变频器显示屏上是否有故障代码出现。
- 根据故障代码的说明，排除故障并进行修复。
2.5. 功能测试- 运行变频器的各个功能，并确保其正常工作。
- 测试输入和输出的电压、电流和频率是否符合预期。
3. 检修记录和报告在进行变频器检修后，应编制检修记录和报告，包括以下内容：- 检修日期、时间和地点。
- 检修人员的姓名和职务。
- 检修工作的详细内容。
- 发现的问题和解决方案。
- 对变频器性能和运行情况的评估。
- 建议的进一步维护和改进措施。
4. 结论根据本文档中给出的变频器检修技术标准进行定期检修和维护，可以确保变频器的正常运行和可靠性。
变频器是工业生产过程中不可或缺的关键设备，其检修工作应该被高度重视并按照标准进行操作。
检修记录和报告的编制有助于记录检修过程和问题解决的经验，为未来的维护工作提供参考。
> 注意：此文档为变频器检修技术标准的概述，实际操作应根据具体设备和制造商的要求进行。

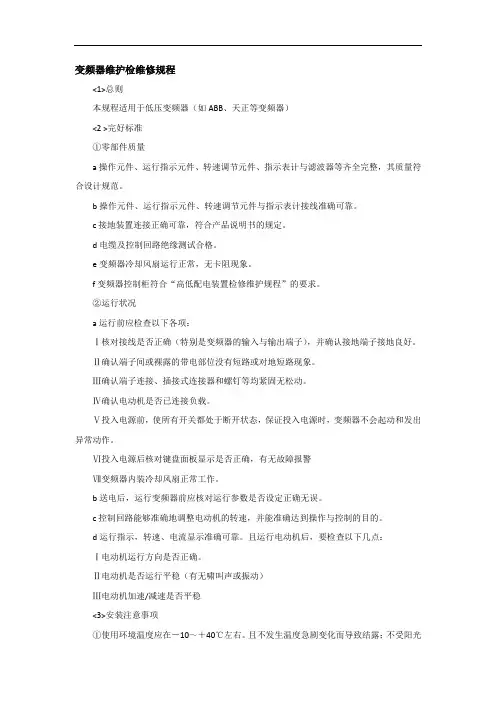

变频器维护检维修规程
变频器维护检维修规程<1>总则本规程适用于低压变频器（如ABB、天正等变频器）<2 >完好标准①零部件质量a操作元件、运行指示元件、转速调节元件、指示表计与滤波器等齐全完整，其质量符合设计规范。
b操作元件、运行指示元件、转速调节元件与指示表计接线准确可靠。
c接地装置连接正确可靠，符合产品说明书的规定。
d电缆及控制回路绝缘测试合格。
e变频器冷却风扇运行正常，无卡阻现象。
f变频器控制柜符合“高低配电装置检修维护规程”的要求。
②运行状况a运行前应检查以下各项：Ⅰ核对接线是否正确（特别是变频器的输入与输出端子），并确认接地端子接地良好。
Ⅱ确认端子间或裸露的带电部位没有短路或对地短路现象。
Ⅲ确认端子连接、插接式连接器和螺钉等均紧固无松动。
Ⅳ确认电动机是否已连接负载。
Ⅴ投入电源前，使所有开关都处于断开状态，保证投入电源时，变频器不会起动和发出异常动作。
Ⅵ投入电源后核对键盘面板显示是否正确，有无故障报警Ⅶ变频器内装冷却风扇正常工作。
b送电后，运行变频器前应核对运行参数是否设定正确无误。
c控制回路能够准确地调整电动机的转速，并能准确达到操作与控制的目的。
d运行指示，转速、电流显示准确可靠。
且运行电动机后，要检查以下几点：Ⅰ电动机运行方向是否正确。
Ⅱ电动机是否运行平稳（有无啸叫声或振动）Ⅲ电动机加速/减速是否平稳<3>安装注意事项①使用环境温度应在－10～＋40℃左右。
且不发生温度急剧变化而导致结露；不受阳光直晒，无灰尘，腐蚀气体，可燃气体，油雾，蒸汽，水滴等。
②变频器应垂直安装。
变频器运行时要产生一定的热量，应在设计上留有一定的空间以便散热。
当将变频器安装则在控制柜内时，要考虑通风散热，以保证变频器的周围温度不超过规范值。
同一个箱柜中安装多台变频器时，应横向并排安装，如果必须上下安装，则必须设置分隔板，以减少下部产生的热量对上部的影响。
<4>维护检查为使变频器能长期可靠连续运行，防患于未然，应进行日常和定期检查①日常检查从外部目检变频器的运行，确认没有异常现象Ⅰ运行性能符合标准规范Ⅱ周围环境符合标准规范Ⅲ键盘面板显示正常Ⅳ没有异常的噪音、振动和异味Ⅵ没有过热或变色等异常现象②定期检查定期检查时，先停止运行，切断电源和取去键盘面板或端子外盖。

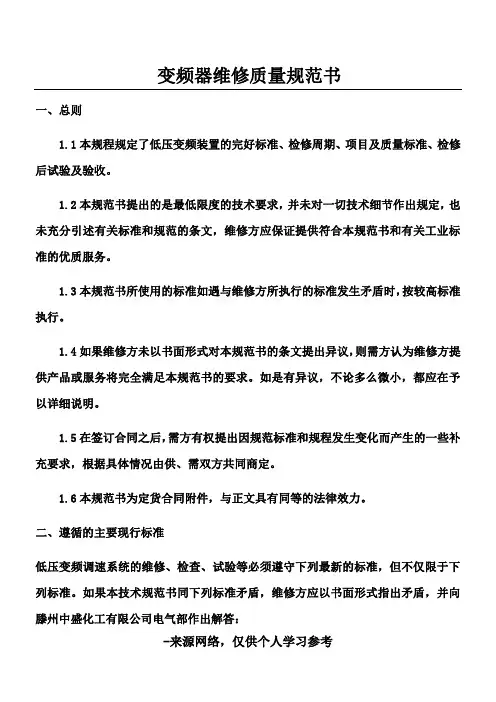

变频器维修质量规范书
变频器维修质量规范书一、总则1.1本规程规定了低压变频装置的完好标准、检修周期、项目及质量标准、检修后试验及验收。
也二、遵循的主要现行标准低压变频调速系统的维修、检查、试验等必须遵守下列最新的标准，但不仅限于下列标准。
如果本技术规范书同下列标准矛盾，维修方应以书面形式指出矛盾，并向滕州中盛化工有限公司电气部作出解答：GB156-1993标准电压GB/T1980-1996标准频率GB/T2423.10-1995电工电子产品基本环境试验规程振动（正弦）试验导则GB2681-81电工成套装置之中的导线颜色GB2682-81电工成套装置之中的指示灯和按钮的颜色GB3797-89电控设备第二部分：装有电子器件的电控设备IEEEstd519-1992电力系统谐波控制推荐实施IEC76PowerTransformer;IEC529ProtectionClassesofCases（IPcode）;IEC1131/111PLCCorrelativenorms;IEC68Correlativetests;IEC68-2-6抗振动标准IEC68-2-27抗冲击标准IEC1175Designofsignalsandconnections;IEC801Electro-magneticradiationandanti-surge-interference;IEC870Communicationprotocol;1、，2号变频器已停止生产，维修方有责任使用同等质量的元器件或变频器以保证服务质量。
3、维修后其参数如：功率因素、效率、输出电压、电流、过载能力、负载能力、温升、频率分辨率等达到ABB变频器出厂标准，并出具相关实验报告。
4、外观应清洁，盘面应无脱漆、锈蚀，标志应正确、齐全；5、所有接线应无过热，元器件、插件的固定螺栓应无松动和锈蚀；元器件、插件应清洁，无损伤和过热，插件及控制板上的电子元件应无脱焊、虚焊、过热、老化现象，功能参数符合变频器说明书要求；67891011部。
变频器维修技术
变频器维修技术变频器是一种重要的电气设备，用于调整电机的转速和运行方式。
在工业生产中，变频器扮演着非常关键的角色，因此，维修变频器技术的掌握十分重要。
本文将从变频器维修的基本原理、常见故障以及维修技术等方面进行详细介绍，帮助读者更好地理解和掌握变频器维修技术。
一、变频器维修的基本原理变频器维修的核心是通过对变频器内部电路的检修和维护，保证其正常工作和延长寿命。
变频器主要包括电源模块、控制模块、整流模块、逆变模块、保护模块等几个主要部分。
首先，在进行变频器维修之前，我们需要了解变频器的工作原理。
变频器的基本原理是将交流电转换为直流电，再将直流电转换为可变频率、可变电压的交流电。
通过改变输出电压和频率，变频器可以精确控制电机的转速和运行方式。
其次，在维修变频器时，需要对电源模块进行检查。
电源模块是变频器的电能转换部分，负责将交流电源转换为所需的直流电源给变频器内部其他部件供电。
如果电源模块出现问题，会导致整个变频器无法正常工作。
因此，我们需要检查电源模块的工作状态，查看是否存在损坏或短路等问题，并及时进行修复或更换。
另外，控制模块是变频器的核心部件，需要对其进行维护和检修。
控制模块通过接收输入信号，经过处理和控制后，输出相应的电压和频率信号给电机，实现对电机的精确控制。
在维修过程中，我们需要对控制模块的线路进行检查，查找可能存在的鼠咬、线路接触不良等问题，并采取相应的维修措施。
最后，维修变频器还需要关注整流模块、逆变模块和保护模块的工作情况。
整流模块负责将交流电转换为直流电，逆变模块则将直流电转换为可变频率的交流电供给电机。
保护模块则在变频器出现异常情况时，如过流、过压等，及时断开电路以保护变频器和电机的安全运行。
在维修过程中，我们需要检查这些模块的工作情况，确保它们正常运行并及时发现潜在故障。
二、常见变频器故障与维修技术1. 变频器无输出如果变频器无输出，首先需要检查电源模块和整流模块。
查看电源模块的工作状态和输出电压是否正常，同时检查整流模块的整流二极管和滤波电容等元件是否损坏。
【实用】变频器维修及其安全技术规程
适用设备型号
ACS550
生产厂家
ABB
故障现象
原因分析
判断方法及表现状况
故障排除方法
所需主要配件和材料
安全注意事项
变频器过温故障
由于散热器积尘，冷却效率会降低
散热器积尘，散热器应每年检查一次
使用清洁的压缩空气(干燥的)从下向上吹扫散热器，同时使用吸尘器在空气出口处吸收灰尘
冷却风机不转或转速慢
根据故障原润滑风机轴承；更换风机
变频器负荷过高
变频器电流偏大
减轻负荷
开关柜通风不畅
柜内温度过高
增加通风量
主电源保险丝的熔断或故障跳闸
变频器内部故障
厂家专业人员检测处理
变频器无法启动
无电源
指示灯不亮
送点
控制回路异常
查看图纸，查找原因
维修控制回路
变频器故障
查看变频器故障代码
变频器常见故障维修手册,变频器维护
变频器故障分析与处理一、变频器故障介绍轻故障分类与报警系统发生轻故障时，系统给出间歇光报警，轻故障包括变压器超温报警，单元柜超温报警，柜门连锁打开。
对于轻故障的发生，系统不作记忆处理，仅在故障指示中显示。
故障存在时报警，如果故障自行消失，则报警自动取消。
系统运行时如果发生这类故障，变频器并不立即停机。
在停机状态下，如果存在这类故障，用户也还能进行启动操作。
一、重故障分类与报警系统发生下列故障时,按照重故障处理：重故障包括：外部故障、变压器过热、电机过流、柜温过热、单元故障、变频器过流、高压失电、接口板故障、控制器不通讯、接口板不通讯单元故障包括：熔断器故障、过热、驱动故障,过压、光纤故障。
上述任何一个故障发生时，系统给出连续的报警信号和故障指示，发出高压分断指令。
系统保持故障指示及高压分断指令。
以上重故障发生后，系统作记忆处理。
故障一旦发生，系统报警并自动跳闸停机，故障原因被记录。
如果故障自行消失，故障指示、高压分断等指令也都一直保持。
只有故障彻底排除，并且用人机界面上的系统复位按钮或者远程的外部复位按钮复位后才能使变频器恢复到系统待机状态，并允许重新开机。
重故障发生时，高压电源将自动分断。
如果因为其他原因没有分断，用户可以用柜门的高压分断按钮将高压电源强行手动分断。
二、常见故障与解决方法序号常见故障故障现象解决办法1 接口板不通讯监视器与I/O板未建立通讯。
I/O接口板将5秒钟尝试复位一次监视器，在210秒后仍未建立通讯，则输出重故障1:通讯线是否正常,检查接线端子是否正确有掉线,端子结错.滤波电容是否焊牢2:I/O板工作是否正常.尤其是工作电压.3:I/O主控板芯片是否插好.2 柜温过热单元柜温度大于60C°系统将柜温过热保护1:柜顶风机工作是否正常.2:过滤网是否堵塞,拿A4纸置于过滤网上是否吸附, 则需要清洁过滤网13; 是否长期工作于过载状态、环境温度是否过高。
环境温度应低于45℃，否则需要加强通风 4;变压器柜风机控制和保护电路是否正常3变压器过热当变压器温控仪测量温度大于其设置的跳闸温度（默认设置为130℃）时，温控仪跳闸触电闭合，系统将变压器过热保护。
变频器维修收标准_解释说明以及概述
变频器维修收标准解释说明以及概述1. 引言1.1 概述本文旨在介绍变频器维修收标准的解释说明以及概述。
随着工业领域对于高效能电力控制的需求增加，变频器在电机驱动中扮演着重要角色。
然而，由于长时间使用以及不可避免的故障，变频器需要进行维修和保养来确保其稳定性和可靠性。
因此，制定一套规范化的变频器维修收标准成为必要。
1.2 文章结构本文分为四个部分：引言、变频器维修收标准解释说明、变频器维修收标准概述和结论。
引言部分对整篇文章进行了简要介绍，并概述了各个部分的内容。
1.3 目的本文的目的是向读者详细介绍变频器维修收标准的背景和重要性，包括解释说明和概述。
通过阐明变频器维修流程、常见问题及其解决方法，读者将能够了解到如何制定和实施一套符合标准化要求的变频器维修收标准，并理解其对于提升设备稳定性和延长使用寿命的作用。
最后，本文将总结变频器维修收标准的重要性，并展望未来可能的发展方向和建议。
通过对变频器维修收标准的深入了解，读者将能够更加全面地掌握变频器维修领域的知识和技能，从而提高变频器维修工作的质量和效率。
接下来，我们将进入第二部分，详细介绍变频器维修收标准的解释说明。
2. 变频器维修收标准解释说明2.1 变频器维修的概念和背景知识变频器是一种电力调节设备，能够将固定频率的交流电转换成可调频率的交流电，在工业生产中广泛应用于驱动各种机械设备。
然而，由于长期使用或其他因素导致变频器出现故障或损坏的情况也时有发生。
为了保证变频器正常运行和延长其使用寿命，及时进行维修是必要的。
在变频器维修过程中，需要采取一系列针对不同故障情况的处理步骤和方法。
因此，通过制定详细的变频器维修收标准来规范和指导维修工作就显得尤为重要。
2.2 变频器维修流程和步骤变频器维修通常包括以下几个主要步骤：首先，进行故障诊断和排除。
通过观察、测量、检查等方法来确定变频器出现故障的原因，并采取相应措施进行排除。
其次，对于无法恢复正常运行的部件或模块，需要进行更换或修理。
变频器检修标准
变频器检修标准如下：
1.环境检查：确保变频器工作环境清洁，无尘、无水滴、无油污等
污染物。
2.外观检查：检查变频器外壳是否完好，无裂缝、变形或严重腐蚀
等现象。
3.连接检查：检查变频器与电机、电源、控制系统的连接是否牢固、
可靠，无松动或接触不良的现象。
4.电气性能测试：测试变频器的输入电压、电流是否正常，输出电
压、电流是否稳定，无异常波动。
5.冷却系统检查：检查变频器的散热风扇是否正常运转，散热片是
否清洁，无堵塞。
6.功能测试：测试变频器的各种功能，如启动、停止、调速等是否
正常，响应速度是否满足要求。
7.安全保护功能测试：测试变频器的过流、过压、欠压、过热等保
护功能是否正常工作。
8.参数设置与调整：检查并调整变频器的参数，确保其满足实际应
用需求。
9.软件更新：如果有可用的软件更新，进行软件更新，以提高变频
器的性能和稳定性。
10.记录与报告：记录检修过程和结果，编写检修报告，以便后续查
阅和参考。
变频器的维修及保养方法
变频器的维修及保养方法1. 定期清洁：变频器在使用过程中会积累很多灰尘和杂物，影响散热和正常工作，因此需要定期清洁。
清洁时应先将变频器断电，并使用软刷或吹风机将灰尘和杂物清理干净，确保各部件的散热效果。
2. 维护电路板：变频器的电路板是其核心部件，需要定期检查和维护。
检查电路板是否有明显的损坏、锈蚀或烧毁现象，如有则需要及时更换或修复。
还需检查电路板上的连接器和插座是否松动，如有松动应及时加固。
3. 检查接线端子：定期检查变频器的接线端子，确保连接牢固并且没有松动现象。
接线端子的松动会导致电路不稳定和烧坏电器，因此需要经常检查和加固。
4. 校准参数设置：变频器在使用过程中，可能由于环境因素或其他原因导致参数设置出现偏差，影响正常使用。
因此需要定期对参数进行校准，确保其正常工作。
5. 更换易损件：变频器中有一些易损件，如电容器、电阻器等，需要定期更换以确保其正常使用。
定期更换易损件可以延长变频器的使用寿命，减少维修频率。
6. 做好防雷保护：变频器作为电子产品，对雷击比较敏感，因此需要做好防雷保护工作。
可以安装避雷器或者使用避雷器保护电路板，以减少雷击对变频器的损害。
7. 检查散热系统：变频器在工作时会产生一定的热量，因此需要有良好的散热系统来保证其正常工作。
定期检查散热系统是否通畅，风扇是否正常运行，以确保变频器正常散热。
8. 执行故障检修：当变频器出现故障时，需要及时进行检修。
对于一些简单的故障可以自行处理，如更换损坏的元件或重新连接接线；对于复杂的故障则需要找专业人员进行维修。
1. 定期检查：定期检查变频器的各个部件和连接线路，确保其正常工作。
特别要注意检查电路板、散热系统、风扇等重要部件，及时发现问题并处理。
2. 注意使用环境：变频器在使用过程中应放置在干燥、通风良好的环境中，远离潮湿和有腐蚀性气体的地方。
避免长时间在高温、潮湿、有腐蚀性气体的环境下使用，以免影响正常使用寿命。
3. 避免过载使用：变频器在使用过程中应按照其额定功率进行使用，避免过载使用。
变频器维护检修规程(维护内容、安全系统要求措施)
目录一、总则二、维护标准三、检修周期与内容四、检修与质量标准五、试验六、设备整体评估一、总则1.1 主题内容与适用范围1.1.1 主题内容本规程规定了高压变频器及低压变频装置的维护标准、检修周期、项目及质量标准、检修后试验、常见故障及处理方法等。
1.1.2 适用范围本规程适用于杭州晟途机电有限公司内的高压及低压变频器的检修及维护。
1.1.3 编写依据参照厂家提供的使用说明书、技术资料和图纸，结合现场具体情况进行制定。
二、维护标准2.1 变频器外观应清洁，盘面应无脱漆、锈蚀，标志应正确、齐全；2.2 所有接线应无过热，元器件、插件的固定螺栓应无松动和锈蚀；元器件、插件应清洁，无损伤和过热，插件及控制板上的电子元件应无脱焊、虚焊、过热、老化现象，功能参数符合说明书要求；2.3 电压表、电流表、干式变压器温度表、高压带电指示装置等表计指示正常；2.4所有开关应完好无损且动作灵活、可靠；2.5照明、冷却风扇等辅助系统应完好，运行正常；2.6保护回路中的元器件应无损伤，运行参数整定值准确；2.7整流干式变压器运行正常，绕组温度正常，无异常声音；2.8 控制系统电源工作正常，市电控制电源消失后柜内UPS切换应正常。
2.9 IGBT模块静态测试应正常，标准值为0.35V；M；2.10主回路的绝缘电阻应大于52.11模拟保护动作时，信号显示系统应显示正确，报警电路应可靠报警。
三、高压变频器检修周期与内容3.1高压变频器检修周期和项目：3.2检修项目：3.2.1基本维护a.柜内的清洁；b.空气滤清器的清洁；c.电路部件的变色、变形，漏液（电容器电阻电抗器变压器等）的确认；e.控制板（电阻、电容器的变色、变形，基板的变色、变形、脏污、焊接的老化等）的确认和清洁；f.配线（有无因发热导致的变色、腐蚀）的确认；g.紧固部分（螺栓，螺帽，螺钉类的松动）的确认；h.进行本装置的主电路部分的检查时，应在断开（OFF）输入电源后，经过约5分钟以上，在验电后进行。
变频器维护检修规程(维护内容、安全系统要求措施)
目录一、总如此二、维护标准三、检修周期与内容四、检修与质量标准五、试验六、设备整体评估一、总如此1.1 主题内容与适用X围1.1.1 主题内容本规程规定了高压变频器与低压变频装置的维护标准、检修周期、项目与质量标准、检修后试验、常见故障与处理方法等。
1.1.2 适用X围本规程适用于某某晟途机电某某内的高压与低压变频器的检修与维护。
1.1.3 编写依据参照厂家提供的使用说明书、技术资料和图纸，结合现场具体情况进展制定。
二、维护标准2.1 变频器外观应清洁，盘面应无脱漆、锈蚀，标志应正确、齐全；2.2 所有接线应无过热，元器件、插件的固定螺栓应无松动和锈蚀；元器件、插件应清洁，无损伤和过热，插件与控制板上的电子元件应无脱焊、虚焊、过热、老化现象，功能参数符合说明书要求；2.3 电压表、电流表、干式变压器温度表、高压带电指示装置等表计指示正常；2.4所有开关应完好无损且动作灵活、可靠；2.5照明、冷却风扇等辅助系统应完好，运行正常；2.6保护回路中的元器件应无损伤，运行参数整定值准确；2.7整流干式变压器运行正常，绕组温度正常，无异常声音；2.8 控制系统电源工作正常，市电控制电源消失后柜内UPS切换应正常。
2.9 IGBT模块静态测试应正常，标准值为0.35V；M；2.11模拟保护动作时，信号显示系统应显示正确，报警电路应可靠报警。
三、高压变频器检修周期与内容3.1高压变频器检修周期和项目：3.2检修项目：a.柜内的清洁；b.空气滤清器的清洁；c.电路部件的变色、变形，漏液〔电容器电阻电抗器变压器等〕确实认；e.控制板〔电阻、电容器的变色、变形，基板的变色、变形、脏污、焊接的老化等〕确实认和清洁；f.配线〔有无因发热导致的变色、腐蚀〕确实认；g.紧固局部〔螺栓，螺帽，螺钉类的松动〕确实认；h.进展本装置的主电路局部的检查时，应在断开〔OFF〕输入电源后，经过约5分钟以上，在验电后进展。
i.装置内部的电容器在将输入电源断开〔OFF〕后电荷仍会残留一段时间，会有触电的危险。
变频器维修技术资料
变频器维修技术资料(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--变频器维修与应用技术资料一.变频器静态测试知识：1、测试整流电路要点：找到变频器内部直流电源的P端和N端，将万用表调到电阻X10档，红表棒接到P，黑表棒分别依到R、S、T，正常时有几十欧的阻值，且基本平衡。
相反将黑表棒接到P端，红表棒依次接到R、S、T，有一个接近于无穷大的阻值。
将红表棒接到N端，重复以上步骤，都应得到相同结果。
如果有以下结果，可以判定电路已出现异常，A.阻值三相不平衡，说明整流桥有故障。
B.红表棒接P端时，电阻无穷大，可以断定整流桥故障或启动电阻出现故障。
2、测试逆变电路要点：将红表棒接到P端，黑表棒分别接U、V、W上，应该有几十欧的阻值，且各相阻值基本相同，反相应该为无穷大。
将黑表棒N端，重复以上步骤应得到相同结果，否则可确定逆变模块有故障。
二.动态测试知识在表态测试结果正常以后，才可进行动态测试，即上电试机。
在上电前后必须注意以下几点：1、上电之前，须确认输入电压是否有误，将380V电源接入220V级变频器之中会出现炸机（炸电容、压敏电阻、模块等）。
2、检查变频器各接播口是否已正确连接，连接是否有松动，连接异常有时可能会导致变频器出现故障，严重时会出炸机等情况。
3、上电后检测故障显示内容，并初步断定故障及原因。
4、如未显示故障，首先检查参数是否有异常，如果查不出问题先把原来的参数记录起来，再将参数恢复原厂，在空载（不接电机）情况下启动变频器，并测试U、V、W三相输出电压值。
如出现缺相、三相不平衡等情况，则模块或驱动板等有故障。
5、在输出电压正常（无缺相、三相平衡）的情况下，负载测试，尽量是满负载测试。
三.故障判断与解决1、整流模块损坏通常是由于电网电压或内部短路引起。
在排除内部短路情况下，更换整流桥。
在现场处理故障时，应重点检查用户电网情况，如电网电压，有无电焊机等对电网有污染的设备等。
变频器维修技术方案
变频器维修技术方案变频器是一种能够改变电力频率的设备，广泛应用于工业、交通、农业等领域。
由于使用环境复杂，变频器出现故障的情况时有发生。
为了确保变频器的正常运行，需要及时进行维修。
本文将介绍变频器维修的技术方案。
一、故障诊断与判断在进行变频器维修之前，首先需要对故障进行诊断与判断。
可以根据变频器的工作状态、外部信号和报警灯的提示来初步判断故障原因，并进行相应的检查与测试。
对于复杂的故障，可以通过专业的仪器设备进行精确的测试与诊断。
1.电机无法启动如果电机无法启动，可能是驱动电路故障导致的。
可以检查电源线路是否接触良好、是否有短路或开路等问题。
如果电源线路正常，可以检查输入端是否有信号输入。
如果输入信号正常，进一步检查输出端是否有输出信号。
如果输出信号正常，则可能是电机本身故障。
2.电机运行速度不稳定如果电机运行速度不稳定，可能是驱动电路故障或参数设置错误导致的。
可以检查参数设置是否正确，如频率、电流限制等。
如果参数设置正确，可以检查输入信号是否稳定。
如果输入信号稳定，进一步检查输出端是否稳定。
如果输出端也稳定，则可能是电机本身问题。
3.变频器输出电压过高或过低如果变频器输出电压过高或过低，可能是驱动电路故障导致的。
可以检查电源电压是否正常，是否存在过电压或欠电压现象。
如果电源电压正常，则可以检查输出端是否有正常的电压波形。
如果电压波形异常，进一步检查驱动电路是否有故障。
4.变频器发热严重如果变频器发热严重，可能是散热系统故障或过载导致的。
可以检查散热系统是否通畅，散热风扇是否正常工作。
如果散热系统正常，可以检查负载是否过大导致过载。
如果负载过大，需要进行负载分析与优化。
三、维修技术要点1.安全措施在进行变频器维修之前，首先需要切断变频器的电源，确保安全。
同时，需要使用绝缘手套和工具，防止电击事故发生。
2.维修记录在进行维修过程中，需要详细记录维修步骤、结果和使用的工具和材料。
这有助于故障分析和以后的维修工作。
变频器维护标准
Q/CDT高压变频器室维护技术标准（试行）目次前言 (II)1 范围 (3)2 规范性引用文件 (3)3 概述 (3)4设备参数 (3)5 变频器室内主要设备清册 (4)5.1NBH 高压变频器室主要设备 (4)5.2 PewerFlex 7000中压交流变频器室主要设备 (4)6 设备维护安全措施 (4)7 维护保养技术标准 (4)附录 A （资料性附录）一期变频器运行中维护保养记录 (7)附录 B （资料性附录）二、三、四期变频器运行中维护保养记录 (8)附录 C （资料性附录）一期变频器定期停电(电机在工频状态下运行)维护保养记录 (9)附录 D （资料性附录）二、三、四期变频器定期停电(电机在工频状态下运行)维护保养记录10前言为实现企业设备技术管理工作规范化、程序化、标准化，制定本标准。
本标准是按照DL/T 800-2001《电力企业标准编制规则》的规定，根据《大唐国际设备技术标准编制模板》的要求编制。
本标准由内蒙古大唐国际托克托发电有限责任公司设备部电气提出。
本标准由内蒙古大唐国际托克托发电有限责任公司设备部电气专业归口并负责解释。
本标准起草单位：内蒙古大唐国际托克托发电有限责任公司设备部电气专业。
本标准主要起草人：李海峰本标准主要审定人：李兴旺本标准批准人：付俊杰本标准是首次发布。
高压变频器室维护技术标准1 范围本标准规定了高压变频器的概述、设备参数、零部件清册、检修特殊安全措施、维护保养工序及质量标准、维护记录等相关的技术标准。
本标准适用于内蒙古大唐国际托克托发电有限责任公司高压变频器管理工作。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
西门子(上海)电气传动设备有限公司空冷型无谐波系列新一代控制 NBH 高压变频器用户手册。
PewerFlex 7000中压交流变频器（空冷）用户手册。
空调维护保养标准。
3 概述内蒙古大唐国际托克托发电责任有限公司中压变频器在装12台，其中＃1期一次风机、凝结水泵变频器型号为PewerFlex 7000（加拿大进口）；＃2、3、4期凝结水泵变频器型号为西门子（上海）电气传动有限公司生产的空冷型NBH变频器。
变频器的维修原则
变频器的维修原则变频器故障的检查、分析与诊断的过程也就是故障的排除过程，一旦查明了原因，故障也就几乎等于排除了。
因此故障分析诊断的方法也就变得十分重要。
故障的检查与分析是排除故障的第一阶段，是非常关键的阶段，主要应做好下列工作：(1)熟悉电路原理，确定检修方案当变频器发生故障时，不要急于动手拆卸，首先要了解该变频器产生故障的现象、经过、范围、原因。
熟悉该变频器构成的基本工作原理，分析各个具体电路，弄清电路中各级之间的相互联系以及信号在电路中的来龙去脉，结合实际经验，经过周密思考，确定一个科学的检修方案。
并要向现场操作人员了解故障发生前后的情况，如故障发生前是否过载、频繁起动和停止；故障发生时是否有异常声音和振动，有没有冒烟、冒火等现象。
(2)先分析思考，后着手检修对故障变频器的维修，首先要询问产生故障的前后经过以及故障现象，根据用户提供的情况和线索，再认真地对电路进行分析研究（这一点对初学者尤其重要），弄通弄懂变频器电路原理和元器件的作用，做到心中有数，有的放矢。
在到现场处理变频器故障时，首先应要求操作者尽量保持现场故障状态，不做任何处理，这样有利于迅速精确地分析出故障原因。
同时仔细询问故障指示情况、故障现象及故障产生的背景情况，依此做出初步判断，以便确定在现场排除故障的方案。
在现场处理变频器故障时，首先要验证操作者提供的各种情况的准确性、完整性，从而核实初步判断的准确度。
由于操作者的水平，对故障状况描述不清甚至完全不准确的情况不乏其例，因此不要急于动手处理，应仔细调查各种情况，以免破坏了现场，使排除故障的难度增加。
根据已知的故障状况分析故障类型，从而确定排除故障原则。
由于大多数故障是有指示的，所以一般情况下，对照变频器配套的诊断手册和使用说明书，可以列出可能产生该故障的多种原因。
对多种可能的原因进行排查，从中找出本次故障的真正原因，是对维修人员对该变频器熟悉程度、知识水平、实践经验和分析判断能力的综合考验。
变频器检修规程
变频器检修规程1. 总则1.1设备概述1.1.1变频器的工作原理变频器是交流电气传动系统的一种，目前应用最为广泛的是交－直－交变频器。
变频器先将工频电源的三相交流电经整流桥整流成直流电，又经逆变桥把直流电“逆变”成电压、频率均可变的三相交流电，从而实现对交流电机的调速。
变频器英文简称VVVF ( Variable V oltage Variable Frequency）。
1.1.2主要特性及功能利用变频器对交流电动机进行调速控制的交流拖动系统有以下优点：容易实现对现有电动机的调速控制，可以实现大范围的高效连续调速控制；容易实现电动机的正反转切换可以连续高频地起停运行；可以适应各种环境下的工作，可以用一台变频器对多台电动机进行控制；电源功率因数大，可以组成高性能的控制系统等等。
1.2适用范围清单见变频器台账。
1.3 设备主要技术性能、参数详见变频器台账1.4 变频器的基本构成1.4.1变频器可以分为四个主要部分：1.4.1.1整流器——它与单相或三相交流电源相连，产生脉动的直流电压。
1.4.1.2中间电路——它可以分为以下三种类型：a将直流电压变成直流电流；b使脉动的直流电压变得稳定或平滑，供逆变器使用；c将整流后固定的直流电压变换成可变的直流电压。
1.4.1.3逆变器——产生电动机需要的电压频率。
1.4.1.4控制电路——它将信号传送给整流器、中间电路和逆变器，同时也接收来自这些部分的信号。
具体被控制的部分取决于变频器的设计。
1.4.2低压变频器主电路如下图所示：说明：VD1～VD2：由六个二极管组成的整流模块或整流桥。
将三相交流电整流成直流电。
RL ：限流电阻。
当变频器刚接入电源瞬间，滤波电容的充电电流很大，对整流桥产生一定损坏。
限流电阻可以将电源接通瞬间的充电电流限制在一个较小范围内，以消除对整流桥的冲击。
VT ：晶闸管。
限流电阻长时间接在电路中，会影响直流电压UD 和变频器输出电压的大小，也增大了电路的损耗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湿度计 测振仪 清洗 兆欧表
＞5 ＋10%～－15% ±5%
(2%～5%)×Ve 2×π×f×Ie √3￣×R× l× I V＝ 1000 L＝
Ve:额定电压 V；Ie:额定电流A； f：最大频率Hz R:导线电阻mΩ/m;l:导线长度m;I:线路的电流A
对程序和变频器的参数进行定期备份 ⑴变频器切断电源后仍有残存电压,不应触摸与电容有关 部分的部件,需要进行放电. ⑵由于静电作用,不可以用手指直接触摸电路板. ⑶在通电状态下不允许进行改变和拔插连接插头等操作 ⑷在变频器工作过程中不允许对电路信号进行检查 ⑸不允许进行电压耐压实验 ⑹保证变频器的接地端子可靠接地 11 定期检查项目 ①周围环境 ②电压 ③显示部分 ④框架,面板 ⑤整体部分 ⑥冷却系统 ⑦接线端子 ⑧变压器,电抗器
显示清晰,清楚 无震动,无污损
无污损 通风良好
无损伤,无松动
无异常
宁波宝新不锈钢有限公司
第1页/共1页
维
设备ห้องสมุดไป่ตู้称: 变频器 序 项目名称 号
1 温度 不结冰 不结冰 不结冰 不结露 ＜20Hz 20～50Hz 无腐蚀性气体,无油滴,无水珠,无易燃易爆气体 主电路和接地端子 允许波动值 插入电抗器是为实现变频器和电源的匹配；改善功率因 数；减少高次谐波的影响；降低噪声而使用的手段。 变频器与电机间的线路电压降
修
技
术
变频器 允许值
－10～＋50 －10～＋55 －20～＋60 20%～90% 1 ( 9.8m/s2 ) 0.2
标
准
文件编号:BXZ08042000-24A 备注
技
术
维 修 条 件
技
装置名称: 术 标 准 名称
环境温度 柜内温度 保存温度 环境湿度 振幅 振幅 绝缘电阻 电压波动值 频率波动值 容量的选择 线路电压降
标准性质: 通用 点检或维修 量纲 方法(工具) 周期
℃ ℃ ℃ RH G G MΩ V Hz H V 温度计
环境变化时 各种IC正常工作和电解电容寿命 全封闭型控制柜 环境变化时 变频器内部的元器件不产生应力 定期清洗过滤器(网) ①用500V兆欧表进行。②控制电路不测量
2 湿度 3 振动 4 环境空气 5 绝缘电阻 6 电源 7 电抗器 8 线路电压降 9 备份 10 维修时的基本准则
