模拟示波器的使用
模拟示波器的使用大物实验
表2：李沙育波形观测 示波器
N1
N2
N1 / N2
f1 / f2
李莎育图形
华南农业大学 谭诚臣 制作
观察李萨如图形
fx N y fy N x
华南农业大学 谭诚臣 制作
2023/10/25
华南农业大学 谭诚臣 制作
人有了知识，就会具备各种分析能力， 明辨是非的能力。 所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识， 培养逻辑思维能力； 通过阅读文学作品，我们能提高文学鉴赏水平， 培养文学情趣； 通过阅读报刊，我们能增长见识，扩大自己的知识面。 有许多书籍还能培养我们的道德情操， 给我们巨大的精神力量， 鼓舞我们前进。
信号 输出端
华南农业大学 谭诚臣 制作
用示波器测量信号源输出 不同频率正弦信号的周期T与电压Vpp
信号源
频率 Hz
电压 Vpp
500
3.0
1K
3.0
10K
5.0
20k
5.0
表1：正弦信号测量对比表 示波器测量
Y基准 mV/div
格数
电压 Vpp
X基准 mS/div
格数 周期ms
频率 Hz
波形
坐标纸绘图
水平放大 10倍
时间 基准
upp
电压基 准
T
垂直位 移
华南农业大学 谭诚臣 制作
GOS-620模拟示波器使用说明
upp
输出方波 (2V1Kzh) 校准信号
面版分垂直、水平、触发和显示四大部分。
水平放 大10倍
水平位 移
时间 基准
交替触 发
触发模式 选择
触发源选 择
外接 触发源
实验六模拟示波器的使用
实验6 模拟示波器的使用示波器是一种用途广泛的电子测量仪器。
根据示波器对信号的处理方式，可将示波器分为模拟示波器和数字示波器。
本实验主要使用模拟示波器。
一、 实验目的1.理解示波器能显示电压随时间变化图形的基本原理； 2.掌握示波器的基本结构，熟悉示波器面板基本功能控制键的作用； 3.能熟练地用示波器观察信号电压的波形； 4. 学会用示波器测量交、直流信号电压的峰值和频率。
二、 实验仪器本实验使用的仪器是GOS-6021型双踪示波器，F05型函数信号发生器，实验板等，如图4-6-1所示。
三、 仪器介绍(一) 示波器的原理方框图示波器的规格和型号很多，但不论什么示波器都包含：显示系统、放大与衰减系统、扫描与同步系统等基本部分，简单的原理方框图见图4-6-2。
(二) 示波管的基本结构及作用电子示波管（简称示波管）是示波器的核心部件，其基本结构如图4-6-3所示。
示波管的外观是一个呈喇叭形的玻璃泡，里面抽成真空。
示波管由电子枪、偏转板和荧光屏三个部分组成。
图 4-6-2 示波器的原理方框图图 4-6-1 实验设备实物图图4-6-3 示波管结构简图1.电子枪由灯丝（H）、阴极（C）、控制栅极（G）、第一加速阳极（A1）、聚焦电极（F A）和第二加速阳极（A2）等同轴金属圆筒组成。
当灯丝（H）通过加热电流，阴极（C）被加热后，筒端氧化物涂层内的自由电子获得较高的动能，从表面逸出。
由于阳极电位比阴极高很多，在阴、阳极之间形成强电场，由阴极逸出的电子被电场加速，穿过控制栅极（G）的小孔，以高速度（数量级107m／s）再穿过A1，F A 及A2筒内的限制孔，形成一束电子射线，最后打在荧光屏上显示一个光点。
光点的亮度取决于电子束的强度，电子束的强度是由栅极（G）来控制的。
栅极（G）相对于阴极（C）为负电位，两者相距很近，其间形成的电场对电子有排斥作用，因而，调节栅极电位的高低，就可以控制电子枪发射并最终打在荧光屏上的电子数量，从而能连续改变屏上光点的亮度。
模拟示波器的调节与使用实验报告
模拟示波器的调节与使用实验报告一、引言示波器是一种用于显示电信号波形的仪器，在电子领域被广泛使用。
通过示波器，我们可以观察和分析电路中的信号变化，从而更好地理解电路的工作原理。
本实验旨在模拟示波器的调节与使用过程，通过实际操作，掌握示波器的基本功能和操作方法。
二、实验器材1. 示波器：模拟示波器2. 信号源：函数发生器3. 电缆：用于连接示波器和信号源三、实验步骤1. 连接信号源和示波器：将函数发生器的输出端与示波器的输入端用电缆连接好，确保连接牢固可靠。
2. 打开示波器：按下示波器的开关，等待示波器启动。
3. 调节触发方式：示波器可以通过内部触发或外部触发来同步显示波形。
在本实验中，我们选择内部触发。
调节示波器上的触发方式选择开关，选择内部触发。
4. 调节触发级别：触发级别决定了触发电平的位置，可以通过调节示波器上的触发级别旋钮来设置。
根据实际信号的幅值，调节触发级别使得触发点位于波形的合适位置。
5. 设置时间基准：时间基准是指示波器上时间轴的刻度，可以通过调节示波器上的时间/频率旋钮来设置。
根据实际需要，选择合适的时间基准，使得波形能够清晰地显示出来。
6. 设置垂直灵敏度：垂直灵敏度是指示波器上垂直轴的刻度，可以通过调节示波器上的垂直灵敏度旋钮来设置。
根据实际信号的幅值，选择合适的垂直灵敏度，使得波形能够充分显示。
7. 调节水平位置：水平位置是指示波器上波形在水平轴上的位置，可以通过调节示波器上的水平位置旋钮来设置。
根据实际需要，调节水平位置，使得波形位于适当的位置。
8. 调节触发源：触发源是指示波器上触发电平的来源，可以通过调节示波器上的触发源选择开关来设置。
在本实验中，我们选择信号源作为触发源。
9. 调节触发电平：触发电平是指示波器上触发点的电平，可以通过调节示波器上的触发电平旋钮来设置。
根据实际信号的幅值，调节触发电平使得触发点位于波形的合适位置。
10. 观察波形：完成以上调节后，我们可以观察到函数发生器输出的信号波形在示波器屏幕上显示出来。
实验13模拟示波器的使用
实验13 模拟示波器的使用一．引言示波器是一种常用的电子学仪器。
可以观察电压随时间变化的波形，并能测量电压、周期等电学量的数值。
因此示波器在科研、教学及应用技术等很多领域用途极为广泛。
本实验的目的在于使同学们对示波器的工作原理有初步了解，并能正确使用它，以给今后经常应用打下基础。
示波器的工作原理比较复杂，这里不予介绍，请同学们查阅相关书籍资料。
四．仪器用具双通道模拟示波器一台；信号发生器；电阻箱（0.1级）；电容(0.1μF ，0.2级)五．实验内容1.观察电压波形将信号发生器的正弦波和方波电压(调为4.00V ，1KHz)先后输入示波器的Y 通道(Y 1或Y 2)。
连接时注意把示波器和信号发生器的“地”（均为黑色鱼夹）相联，它们的非地端（红色鱼夹）联起来，不得交错联接。
要求在屏上调出2～3个周期的波形，并注意“输入选择”、“触发选择”键的选取及观察“电平调节”钮的作用。
2.测电压、频率用示波器验证1KHz 、4.00V （有效值）交流电压的峰—峰值和频率f 。
3.观察市电小电压信号波形市电即指50Hz 、220V 的日常用电，通过变压器降压后仅有几伏。
将此电压接入示波器Y通道，观察其波形。
4.用李萨如图法测量频率若示波管内X 、Y 偏转板均加上正弦波电压，当两电压信号频率成简单整数比时，屏上则显示出一系列不同的李萨如图形。
令f X 、f Y 分别为X 、Y 偏转板所加电压的频率，n X 、n Y 分别表示李萨如图形与任一水平线和任一竖直线的交点数，不难证明有： XY Y X n n f f = （4.1） 若已知f Y ，由李萨如图及上式可求出f X 。
本实验将测量市电频率。
将市电小电压信号u X 接入1通道，信号发生器中的正弦波电压信号u Y 接入2通道，且其频率范围选定为20Hz ～200Hz 。
调节信号发生器的频率f Y ，使屏上的波形相对简单而稳定，由此可式求出f X 。
要求调出四个以上不同形状的李萨如图形，分别求出f X ，最后取其平均值X f 。
模拟示波器的使用
示波器显示正弦波原理图
玫瑰课堂
同步（整步）原理 扫描时由于锯齿波周期性复原，要求光点所画的轨迹 和第一周期的完全重合，再由视觉残留，观察到一个 稳定的波形 。Tx=nTy , fy=nfx
触发同步电路，它从垂直放大电路中取出部分待测信号，
输入到扫描发生器，迫使锯齿波与待测信号同步，此称为 “内同步”.操作时使用“电平”（LEVEL）旋钮 。 玫瑰课堂
玫瑰课堂
实验目的
了解示波器的结构和显示波形的基本 工作原理，及扫描原理。
学习示波器、低频信号发生器的使用 方法。
学习使用示波器测量观察信号的电压 、频率、位相差的一些方法
玫瑰课堂
实验仪器
GOS-630FC 型双踪示波器 YB1602H信号发生器 (Q9)连接线数条
玫瑰课堂
实验原理
Ym
玫瑰课堂
实验步骤
把信号发生器的输出信号分别接到Y1和Y2端
分别调节两个通道使其能够正常显示 波形 切换到X-Y模式，调整两个通道的偏 转因子，使图形正常显示
调节Y2信号的频率，观查并记录不同 频率比例下的李萨如图
玫瑰课堂
注意事项
荧光屏上的光点不能调得太亮，并且不 能长时间停留在屏上，以免损坏荧光屏
玫瑰课堂
实验原理
正弦波合成
玫瑰课堂
一通道偏转因
实验原理 通用数双选通择道开关示波器
V－252型示波器介绍
时基扫描
辉度
聚焦
开关
第一通道接口
第二通道接口
玫瑰课堂
玫瑰课堂
信号发生器
函数选择
频率范围选择
信号输出
玫瑰课堂
实验仪器
模拟示波器的使用
聚焦
开关
输入
CH1
长江大学 龙从玉
断续 耦合 选择
选择
显示波形：
CH1／ CH2 DUAL／ADD
输入 CH2
6
4、信号发生器与模拟示波器的使用
4.1、分别用示波器的DC/AC耦合输入，测量本机的的正方波信 号，将测量数据与观察波形记录在表-1中。
4.2、分别用示波器DC/AC耦合输入，测量信号发生器输出的
②时间(周期)：
upp
周期T =(S/DIV)×格数.
③同频信号相位差
φ＝(△T/T)×3600．
没有扫描基线？ 1.检查亮度扭
△T
T
电压 基准
水平 细调
触发 电平
外接 触发源
垂直 位移
触发 极性
CH2 反相键
2.检查YX位移居中 3.检查显示选择？
2019/11/22
输出方波 亮度 (2V1Kzh)
(AUTO: 时间触发 NORM：幅度触发)
※用模拟示波器对信号做定量测量时注意：
①用示波器对波形作定量测量时细调必须旋至关断CAL位置! 使用灵敏度连续细调旋钮时,会使Y轴幅度与电压、X轴水
平宽度与时间，不能确定定量关系。 ②Y轴与X轴基准的校准：用示波器输出的Vpp=2V、f =1KHz 的正方波电压信号，对Y轴电压与X轴时间基准进行校准。
2019/11/22
长江大学 龙从玉
2
3.2、GOS-620模拟示波器使用说明 图- 1模拟示波器面板图
模拟示波器操作面版分垂直、水平、触发和显示四大部分。
1）模拟示波器测量的波形定量参数=屏幕显示格数×相应分段基准！ ①信号电压：V=(V/DIV)×格数； ②时间：周期T =(S/DIV)×格数. ③同频信号相位差φ =(△T/T)×3600。
模拟示波器的使用
调整显示参数
调整亮度
根据观察的信号强弱，适 当调整示波器的亮度，以 便更好地观察波形。
调整聚焦
通过调整聚焦旋钮，使波 形更加清晰，便于观察细 节。
水平位移
通过水平位移旋钮，可以 左右移动波形，以便观察 不同时间点的信号变化。
垂直位移
通过垂直位移旋钮，可以 上下移动波形，以便观察 不同幅度范围的信号变化。
模拟示波器的使用
目录
• 模拟示波器简介 • 模拟示波器的基本操作 • 模拟示波器的应用 • 模拟示波器的使用技巧 • 模拟示波器的维护与保养
01
模拟示波器简介
定义与特点
定义
模拟示波器是一种用于测量和显示电信号的电子仪器。
特点
模拟示波器具有实时性、直观性和高精度等优点，能够 准确地反映信号的波形和参数。
触发方式选择
01 自动触发
示波器自动检测信号并触发，适用于一般信号观 察。
02 正常触发
需要手动调节触发电平，以便准确捕捉信号的起 始点。
03 单次触发
仅在按下单次触发按钮后，示波器才捕获信号并 显示波形。
水平与垂直控制
水平控制
通过水平旋钮调节扫描速度，以观察 不同频率的信号。
垂直控制
通过垂直旋钮调节信号幅度，以便观 察不同幅度范围的信号。
电源管理
使用稳定的电源供电，避免因电压波 动导致示波器工作异常。同时，定期 清理电源线上的灰尘和污垢，保持电 源通畅。
软件更新与升级
软件更新
定期检查并更新示波器的软件版本，以确保系统稳定性和功 能完善。
升级建议
根据需要选择是否升级示波器硬件，以提高性能和兼容性。 在升级前应备份重要数据，并确保了解升级后的操作方法。
模拟示波器的使用实验报告
模拟示波器的使用实验报告模拟示波器的使用实验报告引言：模拟示波器是一种用于观察和分析电信号的仪器，广泛应用于电子工程、通信工程、医学科学等领域。
本实验旨在通过使用模拟示波器，探索其基本原理和使用方法，并通过实际测量电路中的信号，验证其功能和准确性。
实验器材：1. 模拟示波器2. 信号发生器3. 电阻、电容、电感等基本电路元件4. 电压表、电流表等测量仪器实验步骤：1. 连接电路：根据实验要求，搭建所需的电路。
例如，可以选择一个简单的RC 电路，并通过信号发生器提供输入信号。
2. 连接示波器：将示波器的探头连接到电路的输出端，确保连接稳固可靠。
3. 调节示波器：打开示波器，调节触发模式、扫描速度等参数，以便观察所需的波形。
4. 观察波形：根据实验要求，调节信号发生器的频率、幅度等参数，观察示波器上显示的波形。
可以通过改变电路元件的数值，进一步观察波形的变化。
5. 测量参数：利用示波器上的测量功能，测量波形的频率、幅度、周期等参数。
同时，可以使用其他测量仪器，如电压表、电流表等，对电路中的信号进行更详细的测量。
实验结果与分析：通过实验观察和测量，我们得到了一系列波形和参数数据。
在分析这些结果时，我们可以从以下几个方面进行讨论：1. 波形特征：根据示波器上显示的波形，我们可以判断电路的稳定性、频率响应等特征。
例如，当输入信号频率接近电路的共振频率时，可以观察到明显的共振现象。
2. 参数测量：示波器提供了测量波形参数的功能，如频率、幅度、周期等。
通过这些测量，我们可以了解电路中信号的变化规律，并与理论计算结果进行比较。
如果实验结果与理论值相符，说明模拟示波器的测量准确性较高。
3. 信号分析：通过观察和测量波形，我们可以进一步分析信号的特点和变化规律。
例如，可以通过示波器的傅里叶变换功能，将时域信号转换为频域信号，进一步研究信号的频谱分布。
实验总结：本实验通过使用模拟示波器，对电路中的信号进行观察和测量，并验证了其功能和准确性。
[讲解]模拟示波器的使用
![[讲解]模拟示波器的使用](https://img.taocdn.com/s3/m/a78cbdcf112de2bd960590c69ec3d5bbfd0ada8c.png)
[讲解]模拟示波器的使用模拟示波器使用说明示波器是科研单位和实验室常用的一种观测电信号波形的仪器。
用它可以进行时域信号的测量，可以测量电信号的波形、周期、相位、幅值、矩形波的上升时间和下降时间等物理参数。
现将其使用方法简单介绍如下:1、打开电源主开关，电源指示灯亮，表示电源接通。
2、通过调节“辉度”、“聚焦”、“标尺亮度”等控制旋钮将示波器扫描线调到最佳状态。
3、垂直偏转因数选择(VOLTS,DIV)和微调:单位输入信号作用下，光点在屏幕上偏移的距离称为偏移灵敏度，这一定义对X轴和Y轴都适用。
灵敏度的倒数称为偏转因数。
垂直灵敏度的单位是为cm/V，cm,mV或者DIV,mV，DIV,V，垂直偏转因数的单位是V,cm，mV,cm或者V,DIV，mV,DIV。
实际上因习惯用法和测量电压读数的方便，有时也把偏转因数当灵敏度。
双踪示波器中每个通道各有一个垂直偏转因数选择波段开关。
一般按1，2，5方式从 5mV,DIV到5V,DIV分为10档。
波段开关指示的值代表荧光屏上垂直方向一格的电压值。
例如波段开关置于1V,DIV档时，如果屏幕上信号光点移动一格，则代表输入信号电压变化1V。
每个波段开关上往往还有一个小旋钮，微调每档垂直偏转因数。
将它沿顺时针方向旋到底，处于“校准”位置，此时垂直偏转因数值与波段开关所指示的值一致。
逆时针旋转此旋钮，能够微调垂直偏转因数。
垂直偏转因数微调后，会造成与波段开关的指示值不一致，这点应引起注意。
许多示波器具有垂直扩展功能，当微调旋钮被拉出时，垂直灵敏度扩大若干倍(偏转因数缩小若干倍)。
例如，如果波段开关指示的偏转因数是1V/DIV，采用×5扩展状态时，垂直偏转因数是0(2V,DIV。
4、时基选择(TIME,DIV)和微调:基选择和微调的使用方法与垂直偏转因数选择和微调类似。
时基选择也通过一个波段开关实现，按1、2、5方式把时基分为若干档。
波段开关的指示值代表光点在水平方向移动一个格的时间值。
模拟示波器的使用
模拟示波器基本结
02
构与工作原理
输入通道与衰减器
输入通道
模拟示波器的输入通道通常包括一个或多个输入端口，用于接收待测信号。输入 通道还具备一定的阻抗匹配功能，以确保信号的准确传输。
衰减器
衰减器位于输入通道中，用于对输入信号进行幅度调整。通过选择合适的衰减比 ，可以使信号幅度适应示波器的垂直放大器的动态范围，从而避免信号失真或过 载。
01
02
03
电源检查
确认电源插头与插座匹配 ，电压符合设备要求，避 免电源问题导致设备损坏 。
探头检查
检查探头是否完好，连接 是否紧密，避免测量过程 中出现信号失真或接触不 良。
接地检查
确保设备接地良好，防止 静电干扰和保障操作安全 。
正确操作避免损坏设备
熟悉面板功能
在操作前熟悉模拟示波器 的面板功能，了解各旋钮 、开关的作用，避免误操 作。
时基设置
根据输入信号的频率和周期，选择合 适的时基档位，以便在屏幕上观察到 完整的波形。
触发方式选择及触发电平调整
触发方式选择
根据输入信号的特点和观察需求，选 择合适的触发方式，如边沿触发、脉 宽触发等。
触发电平调整
通过触发电平旋钮，调整触发电平的 位置，使其与输入信号的特定部分对 齐，以便稳定地显示波形。
显示器及电源部分
显示器
模拟示波器的显示器通常采用阴极射线管（CRT）作为显示器件。CRT内部有一个电子枪，可以发射 出高速运动的电子束。电子束经过垂直放大器和偏转板的作用后，最终在显示屏上形成可见的波形。
电源部分
电源部分为模拟示波器提供所需的电能。通常包括交流电源输入、整流滤波电路、稳压电路等部分。 电源部分需要确保提供稳定可靠的电压和电流，以保证示波器的正常工作。
模拟示波器的调节与使用实验报告
模拟示波器的调节与使用实验报告一、引言示波器是一种用来显示电压信号波形的仪器，广泛应用于电子工程、通信工程等领域。
模拟示波器是一种通过模拟电路来实现波形显示的示波器。
本实验旨在探究模拟示波器的调节和使用方法，以提高对电压信号波形的观测和分析能力。
二、实验设备和原理实验所用设备包括模拟示波器、信号发生器和待测电路。
模拟示波器通过将待测电路的电压信号转换为对应的模拟波形，并通过屏幕显示出来。
信号发生器用于产生不同频率和幅度的信号，以供观测和分析。
三、实验步骤1. 连接设备：首先，将信号发生器的输出端与示波器的输入端相连，确保连接牢固可靠。
2. 调节示波器：打开示波器电源，调节亮度和对比度，使屏幕显示清晰可见。
调节触发模式，选择合适的触发源和触发级别，以确保波形稳定显示。
3. 调节时间基准：通过调节时间/CM旋钮，使屏幕上显示的波形时间基准合适，确保波形显示完整。
4. 调节垂直灵敏度：根据待测信号的幅度范围，通过调节垂直灵敏度旋钮，使波形在屏幕上垂直位置合适，并确保波形的幅度不超出屏幕范围。
5. 调节水平灵敏度：根据待测信号的频率范围，通过调节水平灵敏度旋钮，使波形在屏幕上水平位置合适，并确保波形的周期不超出屏幕范围。
6. 观测波形：通过调节信号发生器的频率和幅度，观察并记录不同信号波形在示波器上的显示效果。
7. 分析波形：根据波形的频率、幅度、周期等特征，分析待测电路的工作状态和性能。
四、实验注意事项1. 在接线时，应确保连接正确，避免短路或断路现象。
2. 调节示波器时要注意亮度和对比度，以免影响波形显示效果。
3. 调节时间基准时要注意选择合适的时间范围，以使波形完整显示。
4. 调节垂直灵敏度时要注意选择合适的量程，以使波形在屏幕上垂直位置合适。
5. 调节水平灵敏度时要注意选择合适的时间范围，以使波形在屏幕上水平位置合适。
6. 在观测和分析波形时，要注意记录波形的频率、幅度、周期等特征，并结合待测电路的工作原理进行分析。
《模拟示波器的使用》课件
模拟示波器可以用来观察信号的调制解调过程， 帮助工程师评估通信系统的性能。
误码率测试
模拟示波器可以用来测试通信系统的误码率，确 保通信系统的可靠性。
协议分析
模拟示波器可以用来观察通信协议的数据帧格式 和交互过程，帮助工程师理解和优化通信协议。
2023
PART 04
模拟示波器的维护与保养
注意观察屏幕上的刻度和单位
在使用过程中，应注意观察屏幕上显示的刻度和 单位，以便准确读数和记录数据。
使用模拟示波器时的注意事项
避免在显示屏上放置重物
避免在显示屏上放置重物，以免造成显示屏 损坏。
注意设备的保养和维护
定期对设备进行清洁和维护，以保证设备的 正常运行和使用寿命。
定期校准设备
为了确保测量结果的准确性，应定期对模拟 示波器进行校准。
对于难以清洁的部位，可以使 用酒精棉或棉签进行清洁。
模拟示波器的常见故障及排除方法
无信号显示
检查探头、电缆和连接器是否完好，确保正确连接。
波形失真
可能是由于探头或仪器设置不正确，需要检查设置并重新校准探头 。
仪器噪声过大
可能是由于接地不良或周围电磁干扰所致，可以尝试更换接地线或 移动仪器至其他位置。
REPORTING
模拟示波器的日常维护
定期检查电源线、电 缆和连接器是否完好 ，确保没有损坏或松 动。
保持仪器表面清洁， 避免灰尘和污垢积累 。
定期运行自检功能， 检查仪器是否正常工 作。
模拟示波器的清洁与保养
使用柔软的湿布擦拭仪器表面 ，避免使用含有化学物质的清 洁剂。
清洁探头时，应先断开与仪器 的连接，并使用适当的清洁剂 和布擦拭。
定义解释
模拟示波器通过电子方式实时显 示输入信号的波形，能够直观地 展示信号的幅度、频率、相位等 参数随时间的变化情况。
模拟示波器的使用实验报告
模拟示波器的使用实验报告实验目的，通过本次实验，掌握模拟示波器的基本使用方法，了解示波器在电路实验中的应用。
实验仪器，模拟示波器、信号发生器、电源供应器、示波器探头、电阻、电容、电感等元件。
实验原理，模拟示波器是一种用于显示电压信号波形的仪器，通过示波器探头将待测信号引入示波器，再通过示波器的屏幕显示出信号的波形。
信号发生器可以产生各种形式的标准信号，用于测试和校准示波器。
电源供应器用于为被测电路提供稳定的电源。
实验步骤：1. 将信号发生器的输出端与示波器的通道1输入端相连，调节信号发生器的频率和幅度，观察示波器屏幕上波形的变化。
2. 将电源供应器的正负极分别与电路中的正负极相连，调节电源供应器的输出电压，观察示波器屏幕上波形的变化。
3. 将示波器的通道2输入端与电路中的某个节点相连，观察示波器屏幕上两个通道的波形变化，并进行比较分析。
4. 在电路中串联一个电阻、电容或电感元件，观察示波器屏幕上波形的变化，并记录实验现象。
实验结果与分析：通过本次实验，我们成功掌握了模拟示波器的基本使用方法。
在调节信号发生器的频率和幅度时，我们观察到示波器屏幕上的波形随之变化，可以清晰地显示出信号的周期和振幅。
调节电源供应器的输出电压时，我们也能够观察到波形的变化，进一步了解了电压信号的特性。
通过比较分析两个通道的波形变化，我们可以更直观地观察到电路中不同节点的电压信号，并对电路的工作状态有更深入的了解。
在串联电阻、电容或电感元件时，我们也能够观察到波形的变化，进一步验证了电路中元件的特性。
结论：通过本次实验，我们对模拟示波器的使用有了更深入的了解，掌握了基本的操作方法。
模拟示波器在电路实验中起着至关重要的作用，能够直观地显示电压信号的波形，帮助我们分析电路的工作状态。
掌握模拟示波器的使用方法对于电子电路相关专业的学生来说是非常重要的，希望大家能够在今后的学习和实验中更加熟练地运用模拟示波器，为电子电路的研究和应用做出更大的贡献。
任务 2 使用模拟式示波器测量波形(电子测量技术)
任务2 使用模拟式示波器测量波形使用模拟式示波器可以对信号的幅度、频率及周期等参数进行测量。
测量时，首先要在屏幕上显示清晰、稳定的被测信号波形，调整垂直偏转因数和扫描时间因数来优化波形显示。
在观测波形的过程中，如果发现波形不同步（连续左移或右移），就需要调整触发部分；如果需要改变波形在屏幕上显示的“高低”，则需要调整垂直偏转因数；如果需要改变波形在屏幕上显示的“宽窄”，则需要调整扫描时间因数。
读数时，需要确保垂直因数微调旋钮、扫描时间微调旋钮处于校准（CAL）位置，记录波形的高度为H，单个周期所占宽度为D。
信号的幅度U、周期T计算方法如下：①幅度U=KHDy式中，D———垂直偏转因数；yK———探头衰减系数。
②周期T= DDx式中，D———扫描时间因数；xM———扫描时间因数扩展倍率。
测量直流电压或含直流分量的交流电压时，先将通道的输入耦合方式选择开关置于“GND”，屏幕上水平扫描线所处的位置表示““”电平的位置，再将输入耦合方式选择开关置于“DC”，就可观测直流电压的大小、交直流电压的正峰值、负峰值和直流分量的大小。
【认识仪器】本任务实施需要使用测量信号的模拟式示波器、产生各种信号的信号发生器、提供直流电压的稳压电源以及相应的探头，测量所用仪器的面板如图3-2-1 所示。
图 3-2-1 测量所用仪器的面板1.准备工作完成测量前的准备工作，具体步骤参见表 3-1-6。
2.校准工作完成校准工作，具体步骤参见表 3-1-7。
3.测量直流电压调整稳压电源输出的直流电压，用模拟式示波器测量该直流电压，测量步骤见表 3-2-1。
表 3-2-1 测量直流电压步骤活动一 测量接线活动二 确定 。
电平线位置活动三 测量直流电压“适正【任务实施】4.测量交流电压调整信号发生器输出正弦交流信号，并与模拟式示波器连接，观察并测量该输入信号的参数，测量步骤见表3-2-2，测量结果记录在表3-2-3。
表3-2-2 测量交流电压步骤活动一测量接线活动二确定。
示波器使用方法
示波器使用方法示波器的使用方法依据不同示波器有所不同，对于不同的示波器的使用方法，我们应当有所了解。
为增进大家对示波器的使用方法的了解，本文将对模拟示波器的使用方法加以介绍。
一、模拟示波器操作模拟示波器的调整模拟示波器的调整和使用方法基本相同，现以MOS-620/640双踪示波器为例介绍如下：1、MOS-620/640双踪示波器前面板简介MOS-620/640双踪示波器的调节旋钮、开关、按键及连接器等都位于前面板上，如图6.1.27所示，其作用如下：(1)示波管操作部分6——“POWER”：主电源开关及指示灯。
按下此开关，其左侧的发光二极管指示灯5亮，表明电源已接通。
2——“INTEN”：亮度调节钮。
调节轨迹或光点的亮度。
3——“FOCUS”：聚焦调节钮。
调节轨迹或亮光点的聚焦。
4——“TRACE ROTATION”：轨迹旋转。
调整水平轨迹与刻度线相平行。
33——显示屏。
显示信号的波形。
(2)垂直轴操作部分7、22——“VOLTS/DIV”：垂直衰减钮。
调节垂直偏转灵敏度，从5mV/div～5V/div，共10个档位。
8——“CH1X”：通道1被测信号输入连接器。
在X-Y模式下，作为X轴输入端。
20——“CH2Y”：通道2被测信号输入连接器。
在X-Y模式下，作为Y轴输入端。
9、21——“VAR”垂直灵敏度旋钮：微调灵敏度大于或等于1/2.5标示值。
在校正(CAL)位置时，灵敏度校正为标示值。
10、19——“AC-GND-DC”：垂直系统输入耦合开关。
选择被测信号进入垂直通道的耦合方式。
“AC”：交流耦合;“DC”：直流耦合;“GND”：接地。
11、18——“POSITION”：垂直位置调节旋钮。
调节显示波形在荧光屏上的垂直位置。
12——“ALT”/“CHOP”：交替/断续选择按键，双踪显示时，放开此键(ALT)，通道1与通道2的信号交替显示，适用于观测频率较高的信号波形;按下此键(CHOP)，通道1与通道2的信号同时断续显示，适用于观测频率较低的信号波形。

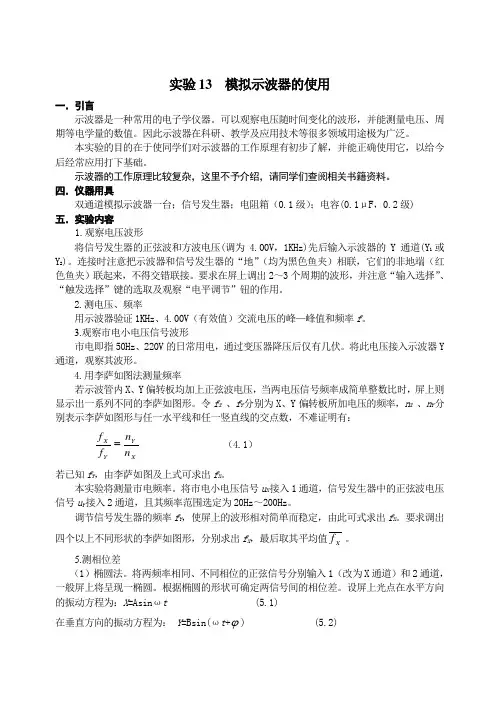

模拟示波器的使用-实验报告
模拟示波器的使用·实验目的1. 了解示波器的基本原理及基本使用方法；2. 掌握用示波器观察一路不同型电压信号的方法；3. 掌握观察利萨如图形的方法，了解利萨如图形测量未知正弦信号的频率的方法.·实验原理1. 示波器显示波形原理若在示波器CH1或CH2端加上正弦波，在示波器的X 偏转板加上锯齿波，当锯齿波电压的变化周期与正弦波电压成整数倍时时，可以显示完整的周期的正弦波形；若在示波器CH1和CH2同时加上正弦波，在示波器的X 偏转板上加上示波器的锯齿波，则在荧光屏上将的到两个正弦波，即为双踪显示.同理可得双踪显示的方波.2. 利用利萨如图测正弦电压的频率基本原理将被测正弦信号1加到y 偏转板，将参考正弦信号2加到x 偏转板，当两者的频率之比是整数时，在荧光屏上将出现利萨如图.对稳定不动的图形分别做水平直线和竖直直线与图形相切，设水平线上及竖直线上的切点数之比可得两信号的频率之比·实验内容及步骤1. 连接实验仪器电路，设置好函数信号发生器、示波器.2. 用示波器观察一路电压信号(1) 在示波器CH1和YCH2分别加上500Hz 和500Hz 的正弦波，调节示波器至波形稳定，记录在坐标纸上.(2) 在示波器CH1和YCH2分别加上500Hz 和500Hz 的方波，调节示波器至波形稳定，记录在坐标纸上.(3) 分别计算两者的相对误差3. 用示波器观察李萨如图形若在示波器CH1和CH2同时加上正弦波，开至X-Y 档，调节两输入端的频率比值分别为1:3，1:2，2:3，1:1，3:2，2:1，微调输入信号的频率至图象稳定，记录在坐标纸上.·实验记录（见坐标纸）·误差分析观察电压信号时正弦波1： 频率相对误差%0.1%10098.4999495098.4999%100≈⨯-=⨯-=∆AA A f f f f 测’ 电压相对误差%0.1%100010.1000.1010.1%100≈⨯-=⨯-=∆AA A V V V V 测’ 正弦波2： 频率相对误差%2.0%100500499500%100=⨯-=⨯-=∆BB B f f f f 测’ 电压相对误差%3.2%100024.1000.1024.1%100≈⨯-=⨯-=∆B B B V V V V 测’方波1： 频率相对误差%2.1%10094.4999494094.4999%100≈⨯-=⨯-=∆AA A f f f f 测’ 电压相对误差%2.1%10025.202025.20%100≈⨯-=⨯-=∆A A A V V V V 测’ 占空比相对误差%25.0%10040401.40%100=⨯-=⨯-=∆A A A D D D D 测’ 正弦波2： 频率相对误差%2.2%100500489500%100=⨯-=⨯-=∆BB B f f f f 测’ 电压相对误差%4.3%100035.1000.1035.1%100≈⨯-=⨯-=∆B B B V V V V 测’ 占空比相对误差%33.0%10030301.30%100≈⨯-=⨯-=∆B B B D D D D 测’ 相关分析：（出现误差的可能原因）1.两个输入端口输入的信号相互影响，无法达到完全协调；2.示波器的图象上显示的荧光线较粗，读数时会有误差；3.示波器内部系统存在系统误差.·课后习题1．实验时调不出待观测的正弦波形可能的原因是什么?(1)触发源没有调节好；(2)水平扫描电压大小不合适；(3)电路发生故障或接触不良.2．为什么实验观察的李萨如图形不是特别稳定，需要什么方法才能做到稳定？固定一个输入端的频率，调节另一个输入端的输入频率即可.(不能使用同步按钮，也不能调节触发)3．用示波器观测周期为 0.2ms 的正弦电压，若在荧光屏上呈现了 3 个完整而稳定的正弦波形，扫描电压的周期等于多少毫秒？为什么？扫描波T=0.2ms*3=0.6ms呈现了3个完整而稳定的正弦波形，相当于锯齿扫描波行进了1个周期的时间内观测的正弦电压行进了3个周期，故扫描波的周期为观测的正弦波的3倍.。
模拟示波器的调节与使用实验报告
模拟示波器的调节与使用实验报告模拟示波器的调节与使用实验报告作者：写手在本次实验中，我们将探索模拟示波器的调节与使用。
模拟示波器是一种用于显示电压信号波形的仪器，它可以帮助工程师和电子技术人员进行电路故障排查和信号分析。
在这篇报告中，我将从简单到复杂的方式来介绍模拟示波器的基础操作，并分享我的观点和理解。
一、调节示波器的初始设置在开始使用模拟示波器之前，我们首先需要进行初始设置。
以下是一些基本设置步骤：1. 连接电路：将信号源正确地连接到示波器的输入端，确保电路正确地接地和供电。
2. 设置触发模式：触发模式用于确定示波器何时开始采样并显示波形。
在大多数情况下，我们选择边沿触发模式，并设置合适的触发电平和触发边沿。
3. 设置时间基准：时间基准决定了水平方向上波形的显示速率。
我们可以根据需要选择合适的时间范围和水平方向的移动。
4. 设置垂直幅度：垂直幅度决定了波形在垂直方向上的显示尺度。
我们需要根据信号的幅度范围来调节垂直放大系数，以保证波形能够完整显示在示波器屏幕上。
5. 调整触发电平和触发边沿：为了确保波形能够稳定地触发，我们需要根据信号的幅度和频率来调整触发电平和触发边沿。
通过逐步按照以上步骤进行调节，我们可以获得稳定和清晰的波形显示。
二、使用示波器进行信号分析一旦示波器的基本设置完成，我们就可以开始使用示波器进行信号分析了。
以下是一些常见的操作和技巧：1. 观察信号波形：将示波器的探头正确地连接到信号源上，观察信号的波形特征。
我们可以通过调节时间基准、垂直幅度和触发设置来获得更清晰和合适的显示。
2. 测量信号参数：示波器可以测量信号的各种参数，如幅值、频率、周期、占空比等。
我们可以使用示波器的测量功能来获得这些参数，并进行进一步的分析。
3. 触发外部事件：示波器可以通过外部触发源来触发波形的显示。
这对于观察特定的信号事件非常有用，比如捕捉特定的脉冲信号或触发特定的电路行为。
4. 使用存储功能：许多示波器具有存储功能，可以将捕获的波形保存到内部或外部存储器中，以便进一步的分析和比较。
