5、法拉第笼焊接施工相片

法拉第笼施工作业指导书

法拉第笼施工作业指导书法拉第笼屏蔽防雷工程施工二 ?一二年八月目录1. 适用范围 ........................................... 12.作业准备 ............................................ 1 3.技术要求 ............................................ 2 4、施工工艺 ........................................... 3 5、施工要求 ........................................... 9 6、劳动组织 .......................................... 10 7、材料要求 .......................................... 11 8、机械配置 .......................................... 12 9、质量控制 .......................................... 13 10、安全控制 (15)1.适用范围适用于铁路增建二线及电气化改造站房工程法拉第笼施工。

2.作业准备2.1内业技术准备在开工前组织技术人员认真核对施工设计图纸～澄清有关技术问题。

对作业人员进行技术交底。

作业人员熟悉相关规范和技术标准～掌握法拉第笼安装的作业要领。

2.2外业技术准备法拉第笼施工前～应楼面板清洁无杂物。

2.3技术准备组织技术人员熟悉图纸及有关资料～通过图纸会审掌握设计人员的设计要求及施工要求～并做好会审纪要。

做好三级技术交底～尤其对工程设计重点、关键点、难点、主要变更及施工中应注意的特殊工序、质量要求进行详细的文字交底～做到人人心中有数～严格按照设计规范的有关要求进行施工。

做好各工种岗前培训上岗工作～主要工种要求持证上岗。

法拉第笼检验批

项目经理魏勇
施工执行标准名称及编号
铁运信号26号文
*监理（建设）单
施工质量验收规范的规定
施工单位检查评定记录
位验收记录
1钢筋网应米用不小于08的
第3.2.5条
热镀锌圆钢
主
控2网格不大于600m mx 600mm
第3.2.5条
项
冃3与主筋保持连通
目
第3.2.5条
4铜箔带节点与支架的卡接
第3.2.5条
5任意两点连接地阻小于0.1欧
热镀锌圆钢
第3.2.5条
2
网格不大于600m mx 600mm
第3.2.5条
3
与主筋保持连通
第3.2.5条
4
5
铜箔带节点与支架的卡接
任意两点连接地阻小于0.1欧
第3.2.5条
第7.2.3条
般项目
1
钢筋焊接点涂沥青漆防腐
第3.2.5条
2
铜箔带焊接牢固
第3.2.5条
3
钢筋笼预留接铜箔带
第3.1.4条
室内屏蔽笼检验批质量验收记录表
编号:
单位工程名称
广珠铁路SG-1标江村下行出发场信号楼
分部工程名称
信号防雷室内屏蔽笼
验收部位
机房
施工单位中铁二十五局集团
项目经理
魏勇
施工执行标准名称及编号
铁运信号26号文
施工质量验收规范的规定
施工单位检查评定记录
监理（建设）单
位验收记录
主控项目
1
钢筋网应米用不小于08的
第7.2.3条
1钢筋焊接点涂沥青漆防腐
第3.2.5条
般
项2铜箔带焊接牢固
第3.2.5条

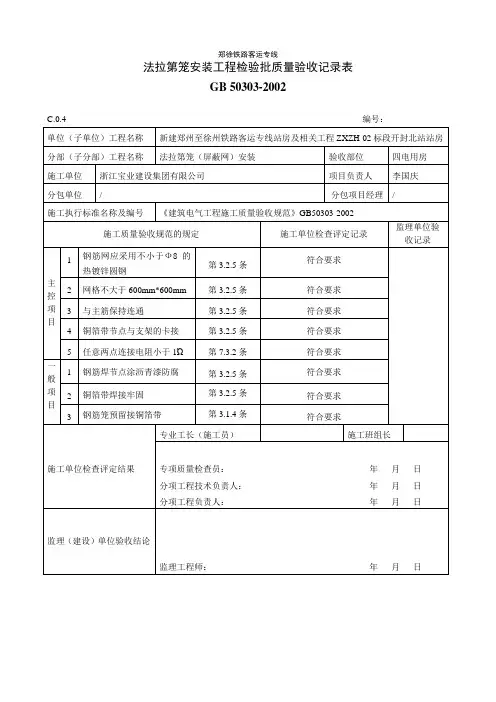

C.0.4-69、法拉第笼安装工程检验批质量验收记录表(开封)

郑徐铁路客运专线
法拉第笼安装工程检验批质量验收记录表
GB 50303-2002
C.0.4-编号：
单位（子单位）工程名称
新建郑州至徐州铁路客运专线站房及相关工程ZXZH-02标段开封北站站房
分部（子分部）工程名称
法拉第笼（屏蔽网）安装
验收部位
四电用房
施工单位
浙江宝业建设集团有限公司
项目负责人
李国庆
分包单位
/
分包项目经理
/
施工执行标准名称及编号
《建筑电气工程施工质量验收规范》GB50303-2002
施工质量验收规范的规定
施工单位检查评定记录
监理单位验收记录
主控项目
1
钢筋网应采用不小于Ф8的热镀锌圆钢
第3.2.5条
符合要求
2
网格不大于600mm*600mm
第3.2.5条
符合要求
3
与主筋保持连通
第3.2.5条
分项工程技术负责人：年月日
分项工程负责人：年月日
监理（建设）单位验收结论
监理工程师：年月日
符合要求
4
铜箔带节点与支架的卡接
第3.2.5条
符合要求
5
任意两点连接电阻小于1Ώ
第7.3.2条
符合要求
一般项目
1
钢筋焊节点涂沥青漆防腐
第3.2.5条
符合要求
2
铜箔带焊接牢固
第3.2.5条
符合要求
3
钢筋笼预留接铜箔带
第3.1.4条
符合要求
施工单位检查评Байду номын сангаас结果
专业工长（施工员）
施工班组长
专项质量检查员：年月日

弱电机房法拉第笼钢筋网屏蔽层施工方案

目录一、编制依据 (2)二、工程概况 (2)三、施工准备 (2)1、技术准备 (2)2、材料准备 (3)四、主要施工内容 (3)1、原装修拆除施工 (3)2、屏蔽网焊接施工（钢筋网） (3)3、屏蔽网焊接施工（钢板网） (5)五、施工计划 (5)六、安全措施 (5)京津城际XXX站房工程弱电机房法拉第笼钢筋网屏蔽层施工方案一、编制依据1：《钢筋焊接质量验收规程》(JGJ18-2012)2：弱电机房钢筋网屏蔽层变更设计图纸3：图纸会审、设计变更、洽商记录4：设计要求及相关规定二、工程概况XXX是京津城际铁路延伸至滨海新区的新建终点站。

车站位于于家堡中心商务区北端，新港路、中央大道交叉路口西南角，车站规模为3台6线。

地下共二层，其中地下一层为售票厅及候车大厅，层高9.7m；地下二层为站台及轨道层，层高10.1m。

弱电机房钢筋网屏蔽层位于负一层设备区以及负二层设备区；其中负一层共计9个房间，负二层共计一个房间。

法拉第笼在京津城际延伸线XXX站房工程中组要起到两个作用：一个是磁屏蔽；另一个是电磁屏蔽。

在“四电”（通信机械室、信息机房、信号计算机房、信号继电器室等）运用。

本方案适用于XXX站房“四电”机房，包含11轴、24轴、30轴、65轴通信机械室；24轴、地下二层18轴、59轴信息配线间；31轴继电器室、35轴信息机房共计9个房间其中31轴继电器室为钢板屏蔽网，其他为钢筋屏蔽网。

三、施工准备1、技术准备1、项目部按要求定期组织人员学习有关规范、规程。

技术部做好审图工作，确定法拉第笼的控制重点和难点，并制定相应的措施。

2、制定详细的有针对性和操作性的技术交底，做好技术交底工作，对于节点大样及特殊作法，要给出详细的大样图。

3、对专业技术工人、专业管理人员进行具有针对性的技术、质量、安全、消防、文施及环保（三级）交底。

4、项目技术负责人及主管工程师对操作班组做好岗前培训，明确焊接、安装标准及要求。

专业技术工人按工长下达的交底及质量标准和其它要求进行施工。

法拉第笼和防雷

法拉第笼与防雷方家光（清华大学物理系，北京 100084）引言在雷电防护技术中，采用法拉第笼结构以防止或减小雷击所造成的损失，最早是由法拉第的学生J.C.Maxwell 在1876年所提出的。

我国资深防雷专家王时煦教授在负责1958年人民大会堂工程的电气和防雷设计中首先采用了法拉第笼结构，将人民大会堂工程结构中的梁、板、柱以及基础内的所有钢筋全部焊成一体，形成金属网笼，俗称法拉第笼结构，使整幢建筑物实现了等电位连接，成为一个等位体，从而达到防雷的目的。

1 法拉第笼是等位体从物理学上讲法拉第笼原是指一个密封的金属腔体，它最早是由英国物理学家法拉第(Michael Farady)根据静电平衡原理利用金属空腔隔离静电场影响所采用的一种结构，该结构后来被人们称作法拉第圆筒。

由物理学可知，当有空腔的导体放入电场中时，导体中的电子要在外电场作用下发生移动，最后达到静电平衡，电子不再定向移动，此时电场分布不随时间变化，金属空腔的内表面上处处没有电荷，电荷只能分布在腔体的外表面。

由电场唯一性定理，腔内没有电场，电位处处相等，整个腔体是个等位体。

这样空腔导体隔离了外电场的作用，使外电场不能透入空腔内部。

因此，金属腔体保护了它所围的区域，实现了静电屏蔽。

在实际应用中，腔体不需要完全密封，如果腔体上有小孔或腔体由金属网格（类似法拉第笼）构成，除了直接靠近小孔或网格附近，网格内其他地方的电场是非常弱的。

2 法拉第笼对磁场的屏蔽作用实际的法拉第笼不可能完全密封，它一般由金属网或金属格栅组成。

当外界电磁波传播到法拉第笼表面时，由于空气与金属界面波阻抗的不同，入射的电磁波会在界面处发生反射和折射。

电磁波反射和折射的多少与金属材料的性能、网格结构等因素有关。

雷电是一种单极性脉冲波，其频谱范围较宽，从几十Hz 到几MHz 。

当由雷电产生的电磁波传播到法拉第笼表面时，同样会产生反射和折射，使电磁波发生衰减，或者说对电磁波产生了屏蔽效应。

法拉第笼实验报告

法拉第笼实验报告1实验背景：法拉第曾经冒着被电击的危险，做了一个闻名于世的实验——法拉第笼实验。

法拉第把自己关在金属笼内，当笼外发生强大的静电放电时，他并未受到任何影响。

在使用大的法拉第笼时，金属笼上接高压电，外部接地导体接触笼壁时可以观察到电火花，而笼内的人没有感觉；用小型法拉第笼〔鸟笼〕实验时，可以观察到通电鸟笼外部的纸条飘起，而内部的纸条并没有明显变化。

实验原理：本实验运用了静电屏蔽原理：导体的外壳对它的内部起到“保护”作用，使它的内部不受外部电场的影响。

因为在电场中，电子会因电场力而运动。

而在静电平衡状态中的导体内部电场处处为0。

由此可知处于静电平衡的导体，其净电荷只能分布在导体外外表。

这样，导体外外表对其内部起到保护作用，使其不受电场影响。

因此，在大型法拉第笼通电时，电荷分布在笼子的外外表，用接地导体触碰时可以看到电火花，而内部的人没有感到电流存在；小笼的外部布满电荷，纸条因带电而飘起，内部的纸条却没有此现象。

实验应用1、电工穿的均压服，就是在衣服中编织入金属丝，将人和衣服看成同一物体，那么金属丝就相当于导体的外壳，在工人进行高压带电作业时，对人体起到保护作用。

2、有些电子仪器的工作条件要求非常高，要杜绝外部电场影响，就可以将其放入法拉第笼中对其进行电场屏蔽，消除外部电场对其影响。

3、在一些高磁场、高电场环境中工作的人，为了保证身体健康，可以穿编入金属丝的衣服，以减轻环境中的电磁场对身体影响。

法拉第笼实验报告2【实验目的】了解接地金属壳静电感应是的电荷分布及电位特点；认识经典屏蔽的原理【操作方法】1、参与实验者进入法拉第笼，关好笼门；2、翻开高压电源，将高压探棒靠近法拉第笼；3、调节电位器，逐渐调高电压到探棒与笼身发生放电，打出电弧，观察此时的电压；4、实验者在笼内将手放在打出电弧的位置，不会有触电的感觉；5、调低电压后关闭电源，用探棒对法拉第笼充分放电；6、翻开笼门，实验者走出法拉第笼。

法拉第笼施工工艺标准

法拉第笼安装工艺标准
1、工艺流程
预埋接地端子施工准备屏蔽网天网施工墙面屏蔽网施工地网施工整个法拉第笼接地电阻测试
2、施工要点
（1）预留接地端子板根据图纸要求预留的端子数量及位置预留号接地端子，接地板引出点距地0.1m，所有室内（室外）引出的接地板间应保证可靠电气连接。

（2）六面屏蔽网施工
主体结构顶板施工：法拉第笼采用镀锌圆钢施工，并每隔不大于5m将两根Φ10mm/Φ8mm的板内钢筋焊接作为法拉第笼屏蔽网主筋，保证形成连续电气通路。

其余拉筋部位钢筋焊成0.6m*0.6m的网格做法拉第屏蔽网，0.6m*0.6m的钢筋网格与不大于5m*5m的钢筋网格结合处焊接成闭合的电气通路，并与结构柱内预留接头焊接连通。

如图所示。

砖砌体墙面四面施工：墙面内的法拉第笼网格施工采用不小于Φ12mm镀锌圆钢为主筋，主筋间焊接成不大于5m*5m网格，并保证形成连续电气通路。

主筋上端必须与避雷带可靠连接，下端必须与接地网可靠连接。

其余非主筋部位用Φ8mm镀锌圆钢焊接成0.6m*0.6m的网格做法拉第屏蔽网，0.6m*0.6m的钢筋网格与不大于5m*5m的钢筋网格结合处焊接成闭合的电气通路，并与结构柱内预留接头焊接连通。

3、验收标准
（1）接地装置焊接长度要求。

法拉第避雷网在建筑工程中的探索及应用笼的应用

谈法拉第笼式避雷网在建筑工程中的探索及应用摘要：笼式避雷网已经被证明是最完善的避雷形式，根据这一原理在建筑工程施工过程中进行了应用，特别是对雷击电磁脉冲从多方位进行设防，是现代防雷体系的具体实践。

近年来，频繁发生雷击事件，引发多起火灾。

供电部门更是深受其害。

当然，我们也应当看到在城市里安装了防雷装置的建筑物，遭受直击雷损害的并不多见，而现代防雷体系包括防直击雷及防雷击电磁脉冲(LEMP)。

防直击雷是我们所熟悉的，多年来我们所进行的建筑物防雷实质上就是防直击雷，雷击电磁脉冲(LEMP)是近十年来开始熟悉的，《建筑物防雷设计规范》GB5o057．年版)对雷击电磁脉冲(LEMP)的解释是指闪电直接击在建筑物防雷装置和建筑物附近所引起的效应。

绝大多数是通过连接导体的干扰，如雷电流或部分雷电流、被雷电击中的装置的电位升高以及电磁辐射干扰。

参考文献的说法更简洁明了，雷击电磁脉是指除直击雷以外的所有各种灾害都包括进去了。

LEMP对电子信息设备的危害是致命的，在微电子技术迅速发展及信息通讯普及的今天，信息技术已在政府、科研、军事、航天、大学、金融、证券部门以及家庭广泛应用，它所造成的危害远远大于直接经济损失是不争的事实。

现代防雷工程是一个系统工程，避雷针和避雷带不能对LEMP起到防御作用，这就需要对建筑物进行全方位的防护。

屏蔽是减少电磁干扰的基本措施。

在十九世纪电磁场理论的创始人麦克斯韦提倡使用“法拉第笼”的原理来代替普通的避雷针，在当初实行起来还不太现实，而今，现在的钢结构和钢筋混凝土建筑，已十分接近笼式避雷网了。

所以实行起来要容易得多，也经济得多，根据这一特点，又结合笔者的工作性质，在一些科技大楼的施工过程中，在取得建设单位的认同及电气施工人员的配合下，对笼式避雷网进行了有益的尝试，下面就针对钢筋混凝土结构高层建筑在这方面的实践进行介绍。

接地：一般高层建筑都有1层～3层的地下室，其基础大多是箱形基础、筏板基础，部分基础是筏板和桩基的复合基础，复合基础更有利于做自然接地体。

铁路信号新建信号建筑物避雷带与法拉第屏蔽笼施工工艺标准

铁路信号新建信号建筑物避雷带与法拉第屏蔽笼施工工艺标准一、新建建筑物避雷带与法拉第屏蔽笼材料规格序号项目材料规格备注1 墙内主筋钢筋直径不小于Φ12mm2 墙内钢筋网钢筋直径不小于Φ8mm3 避雷带热镀锌圆钢，直径不小于Φ8mm 镀层厚度20～60µm表4-61. 房屋结构为钢筋砼框架，在外墙砼内用不小于Φ12mm的钢筋焊成不大于5×5m的网格，竖向主筋上部应与避雷带焊接、下部应与基础接地网焊接，露出墙体部分应做防腐处理。

2. 放置信号设备房间的六面（墙、顶、地面或楼面）应在砼墙内用不小于Φ8mm的钢筋焊成不大于0.6×0.6m的网格作法拉第屏蔽笼，0.6×0.6m的钢筋网格与5×5m的钢筋网格结合处应焊接，门应采用金属防盗门，窗的屏蔽处理应符合“既有微电子设备法拉第屏蔽笼施工”第7点的规定。

3. 当设备房地面未做0.6×0.6m的钢筋网格时，至少应在墙内侧每个墙角处从墙内钢筋引出接地板（供静电地板连接用），引出的接地板间距不大于5m，接地板引出点距地面高度0.1m。

4. 信号设备房地面宜铺设防静电地板，或机柜与地面铺设绝缘层。

5. 地处理应符合“既有微电子设备法拉第屏蔽笼施工”第8、9点的规定。

6. 信号设备设置于不同楼层时，信号设备各层屏蔽网用不小于50mm2绝缘电线、电缆焊接，连接处不少于2处。

7. 避雷带的设置应符合上述第2、3、4、5点的规定。

二．新建建筑物水平接地体及垂直接地体施工1. 水平接地体设置应符合“既有建筑物引下线及地网施工”第6点至第10点的规定。

2. 水平接地体应在地下与建筑物的基础地网的钢筋砼主筋焊接，并应就近与建筑物基础地网主钢筋间隔焊接，间隔距离不大于10m，不少于4处。

3. 垂直接地体设置应符合“既有建筑物引下线及地网施工”第7、8点的规定。

站房工程建设相关专业问题探讨

路旅客车站建设主要包括站房综合楼（简称站房）及站台、雨棚、天桥、地道、站前广场等客运配套设施，其中站房是其控制性工程，集旅客购票、进出站、候车、商业服务及站场的通信、信号、客服信息、变配电等设备控制和管理于一身，是连接铁路交通与城市交通纽带的中心。

站房工程专业繁多，涵盖土建、装修装饰、电气、暖通、消防、电梯、客服信息及设备安装等众多专业，各专业施工中，可能因为设计对细节的重视程度不够、好的处理手法未被推广、与使用管理环节脱节、施工质量和安全隐患等问题，造成站房工程部分返工返修和劳力、材料及时间的浪费。

1 深基坑开挖和防护主要问题：站房内的出站厅、生活泵房、消防水池和消防泵房，通常位于站房地面以下6~9 m的深度。

这部分地下工程施工时，需要进行土方大开挖，如果开挖后的基坑边坡防护不牢固，可能造成边坡坍塌和人员伤亡等安全事故，是工地上比较常见的一类事故（见图1）。

原因分析：基坑开挖后的边坡防护属于临时性措施工程，并非主体工程的一部分，施工单位往往不愿为其投入较多资金，只进行一些简单喷锚支护和防排水措施，希望通过尽快完成主体工程施工，早日回填结束。

站房工程建设相关专业问题探讨孙启三：京福铁路客运专线安徽有限责任公司，工程师，安徽合肥，230001摘要：铁路站房工程涵盖土建、装修、电气、消防、电梯等众多专业，施工中往往因各种因素造成部分工程返工返修。

结合合福铁路旅客车站建设及管理实际，收集站房建设过程中的一些专业问题，对问题发生的原因和解决办法进行总结、探讨，为类似工程的建设管理提供参考。

关键词：站房建设；基坑；钢结构；视频监控中图分类号：U29 文献标识码：A 文章编号：1001-683X（2016）07-0076-06铁图1 边坡坍塌防控措施：由于基坑坍塌可能造成人员伤亡和财物损失等安全事故，故住房和城乡建设部（简称住建部）颁布了《危险性较大的分部分项工程安全管理办法》（建质［2009］87号），规定开挖深度超过5 m（含5 m）的基坑（槽）的土方开挖、支护、降水工程属于超过一定规模的危险性较大的分部分项工程范围，施工前施工单位必须编制安全专项施工方案，并应当组织本工程参建方以外的5名以上符合相关专业要求的专家，对专项方案进行论证评审。

法拉第笼施工工艺标准

法拉第笼安装工艺标准
1、工艺流程
预埋接地端子——►施工准备——屏蔽网天网施工——墙面屏蔽网施一►地网施一►整个法拉第笼接地电阻测试
2、施工要点
（1）预留接地端子板根据图纸要求预留的端子数量及位置预留号接地端子，接地板引出点距地，所有室内（室外）引出的接地板间应保证可靠电气连接。

（2）六面屏蔽网施工
主体结构顶板施工：法拉第笼采用镀锌圆钢施工，并每隔不大于5m将两根
①10mm/①8mm的板内钢筋焊接作为法拉第笼屏蔽网主筋，保证形成连续电气通路。

其余拉筋部位钢筋焊成*的网格做法拉第屏蔽网，*的钢筋网格与不大于5m*5m的钢筋网格结合处焊接成闭合的电气通路，并与结构柱内预留接头焊接连通。

如图所示。

砖砌体墙面四面施工：墙面内的法拉第笼网格施工采用不小于①12mm镀锌圆钢为主筋，主筋间焊接成不大于5m*5m网格，并保证形成连续电气通路。

主筋上端必须与避雷带可靠连接，下端必须与接地网可靠连接。

其余非主筋部位用①8mm镀锌圆钢焊接成*的网格做法拉第屏蔽网，*的钢筋网格与不大于5m*5m 的钢筋网格结合处焊接成闭合的电气通路，并与结构柱内预留接头焊接连通。

3、验收标准
（1）接地装置焊接长度要求
（2）法拉第笼材料规格及焊接要求。

上海铁大防雷方案介绍(07.6)

等电位连接，包括进入建筑物金属设施（管道等）
地网系统
电气、电子设备入口设置浪涌保护器（防雷保
安器）
接地汇集线

上海铁大电信设备有限公司
铁路信号设备雷电防护采取综合防护的方法
为统一规范铁路信号设备雷电及电磁兼容防护工作，提高信号设备抗御电磁干扰能力，减少或防止雷电故障，铁道部制定了铁运（2006）26号文件《铁路信号设备雷电及电磁兼容综合防护实施指导意见》，文件规定铁路信号设备雷电防护应采取综合防护的方法，主要为以下三个方面：
闪电带来的电磁脉冲辐射
地电位反击

被保护设备上海铁大电信设备有限公司
反击
雷电流进入接地装置引起地电位升高，由于各接地体间位不平衡，在信号系统接地导体和其它导体间产生的反击。

雷击损坏图例
设备的部分或整体损坏干扰电子设备正常功能，无法完成正常使用效果设备加速老化，缩短寿命
避雷带照片

上海铁大电信设备有限公司
楼顶避雷网照片

上海铁大电信设备有限公司
引下线照片
引下线施工照片
警示标记牌
引下线施工照片
信号楼避雷网、带、引下线、环形接地网示意图

上海铁大电信设墨接地体
上海铁大电信设备有限公司
微机机房的屏蔽
屏蔽就是用金属网、箔、壳、管等导体把需要保护的对象包围起来，把雷电的脉冲电磁场从空间入侵的通道阻隔起来，使得雷电电磁辐射的能量在穿越屏蔽体时受到衰减。
屏蔽机房示意图
• 法拉第笼由屋顶避雷网、避雷带和引下线、机房屏蔽和综合接地系统构成。

上海铁大电信设备有限公司
信号楼避雷网、带工程说明
1. 信号设备机房建筑物需考虑防直击雷，其接闪装置采用避雷网、避雷带。 2. 雷击点面对信号楼这种方型建筑物主要是在四个角，在信号楼顶四周环行铺

法拉第笼施工方案

目录1、工程概况 (1)2、编制依据 (1)3、施工组织安排 (2)4、施工工艺 (4)5.劳动力安排及其保证措施 (14)6.施工进度计划及进度保证措施 (16)7. 质量保证措施 (18)8. 安全保证措施 (20)9. 文明施工及环境保护 (22)1、工程概况1.1、施工站点巧云铁路增建二线及电气化改造工程站前II标段新风站站房。

1.2、施工内容（1）新风站信号机械室及电源室、控制室台室、信号机械室法拉第笼安装；（2）新风站信号机械室及电源室、控制室台室、信号机械室敷设δ20*0.2mm均压网格；1.3、计划施工工期2012年8月1日至2012年8月20日2、编制依据（1）、武汉铁路局贵阳指挥部要求；（2）、铁运（2006）26号《铁路信号设备雷电及电磁兼容综合防护实施指导意见》（3）、铁建设(2007)39号《铁路防雷、电磁兼容及接地工程技术暂行规定》（4）、通号(2008)9201《铁路车站信号设备防雷、电磁兼容及接地》（5）、《建筑电气安装工程图集》（6）、《防雷与接地安装图集》（7）、《建筑物防雷设计规范》（GB 50057-94 2000版）（8）、《电子计算机机房设计规范》(GB 50174-93)（9）、《电器装置安装工程接地装置施工及验收规范》(GB 50169-92)3、施工组织安排对此次巧云线新风站信号楼安装法拉第笼防雷工程，我公司安排一个施工小组，小组由6个人组成。

小组中的人员安排是杂工一名名，电工一名，焊工一名，技术员一名，作业班组长一名。

3.1、人员安排项目部为本次新风站法拉第笼安装工程投入的技术人员如下：序号职位姓名施工站点备注1 施工现场负责人李欢2 施工组长徐狼3 技术员王贤力4 电工焦永利新风站5 焊工鲁冉6 作业班组长李砚林7 杂工李照文8 售后服务人员秦详3.2、机械配置序号设备名称数量型号备注1 电焊机1个160A/6.5KVA两用型广州金象2 液压钳1个YYQ120 玉环液压工具厂3 冲击钻1台SDS-PLUS BOSCH牌4 立式砂轮机1个MQS-250I(1100W) 永泰志飞5 型材切割机1个武义飞越6 地阻测试仪1台ZC-29B 上海精密仪表7 数字万用表1台MY-64 湖南计算技术研究所8 绝缘电阻测试仪1台ZC-25 北京远东仪表9 工程车2辆工程现场租用10 电工工具1批11 挖土方工具1批12 其它工具1批3.3、现场配合由于工程涉及方面较多，根据工程项目需求，工程需要建设单位的密切配合和对工程的大力支持，其中需配合的主要项目如下：工程用水；工程用电;工程用地；3.4、安全控制在施工中，始终贯彻“安全第一、预防为主”的安全生产工作方针，认真执行国务院、建设部、地方政府关于建筑施工企业安全生产管理的各项规定，把安全生产工作纳入施工组织设计和施工管理计划，使安全生产工作与生产任务紧密结合，保证施工人员在生产过程中的安全与健康，严防各类事故发生，以安全促生产。

5、法拉第笼焊接施工相片

法拉第屏蔽笼墙面、地面焊接1法拉第屏蔽笼墙面、地面焊接2
对法拉第屏蔽笼进行现场检查天面法拉第屏蔽笼焊接1
天面法拉第屏蔽笼焊接2天面法拉第屏蔽笼焊接3
转角处法拉第屏蔽笼与结构预埋件焊接连接
法拉第屏蔽笼门洞处预留扁铁1（与金属门框焊接）
法拉第屏蔽笼门洞处预留扁铁1（与金属门框焊接）
法拉第屏蔽笼窗洞处预留扁铁25mm2多股铜芯线（与外侧屏蔽窗连接）
法拉第屏蔽笼窗洞处预留扁铁25mm2多股铜芯线（与外侧屏蔽窗连接）
法拉第屏蔽笼墙角处每600mm间距甩出10mm2铜芯线与架空防静电活动地板连接（铜芯线与扁铁间机械连接、扁铁与屏蔽笼间焊接连接）。

浅谈法拉第笼讲解

•
• 4.法拉第龙图
既有微电子设备网格型法拉
笼
屏蔽笼金属门窗
吊顶
护墙
窗栅防静电版
地面屏蔽网
•
避雷带
墙内主筋
墙内拉筋
窗栅
金属门
房屋现浇钢筋及门窗布置示意图
地面屏蔽网
环形接地网
框架结房屋法拉第龙网片
主网格不大于5 m ×5 m、钢筋
不小于￠12㎜
拉筋网格不大于 60 ㎜ ×60 ㎜、钢筋不小于￠8
浅谈法拉第龙制作
2014年10月
说
明
• 1、以铁路工程建设通用图2008--9201为基础。结合实际工作情况。
• 2、文中出现与设计蓝图不同之处以设计施工图纸为准
浅谈内容
• 1、法拉第龙在不同建筑物中的制作 • 2、法拉第龙制作 • 3、焊接要求 • 4. 卡控的几点要求 • 5、框架结构建筑实际制作 • 结束语
线）。引下线设置间距不大于18m。主筋间用相同规格圆钢焊成不大于5m× 5m的网格。竖向主筋上部应与避雷带焊接。下部应与基础接地网焊接。露出墙体部分应做防腐处理。 • 29、20房1—屋1结1构）为既砖有混微结电构子，设非备钢网筋格砼型框屏架蔽￠，笼非图钢。筋砼结构。应符合通号（2008— • 3、房屋结构为钢筋全砼。应符合通号（2008—9201—14）新建信号机房法拉第笼笼图。 • 4、设备房间的六面(墙面、地面、顶面或楼面）应在砼墙内或墙面、地面、顶面用不小于￠8㎜的钢筋焊成不大于0、6m×0、6m的网格做法拉第屏蔽笼， 0、 6m×0、6m的网格与5m× 5m的钢筋
• 框架结构、全浇筑结构、在施工中按法拉第龙制作方法（合理利用墙内、顶上钢筋）
• 砖混结构、老建筑、新建筑内（没有按法拉第龙要求做的）需做满龙。

法拉第笼实验报告_2

法拉第笼实验报告法拉第笼实验报告1【实验目的】了解接地金属壳静电感应是的电荷分布及电位特点；认识经典屏蔽的原理【操作方法】1、参与实验者进入法拉第笼，关好笼门；2、打开高压电源，将高压探棒靠近法拉第笼；3、调节电位器，逐渐调高电压到探棒与笼身发生放电，打出电弧，观察此时的电压；4、实验者在笼内将手放在打出电弧的位置，不会有触电的感觉；5、调低电压后关闭电源，用探棒对法拉第笼充分放电；6、打开笼门，实验者走出法拉第笼。

【注意事项】1、实验进行期间，实验者不可打开笼门，观众不可擅自靠近法拉第笼和高压探棒；2、务必在关闭电源后，用探棒对法拉第笼充分放电，实验者方可打开法拉第笼门。

【实验原理】笼体与大地相连，高压电源通过限流电阻将上万伏直流电压输送给探棒，当高压棒尖端靠近笼体时，法拉第笼发生静电感应。

根据导体静电平衡条件，感应电荷分布在笼的外表面，靠近电压棒处电荷密度大，周围电场强，笼的外表面与高压棒之间放电。

根据接地导体静电平衡的条件，笼体是一个等位体，内部电位为零，电场为零，电荷分布在接近放电杆的外表面上。

法拉第笼无论被加上多高的电压内部也不存在电场。

而且由于金属的导电性，即使笼子通过很大的电流，内部的物体通过的电流也微乎其微。

在面对电磁波时，可以有效的阻止电磁波的进入。

法拉第笼是一个理想环境，是建立在空间的一个大屏蔽网络。

将其接地后，第一，它可以屏蔽雷电产生的.电磁脉冲，防止里面的弱电设备和人员遭受损伤；第二，它可以把强大的感应电荷泄入大地。

【原理应用】1、高压作业人员带电工作时，可通过穿着用金属丝制成的防护服。

当接触高压线时，形成了等电位，使得作业人员的身体没有电流通过，起到了很好的保护作用。

2、汽车就是一个法拉第笼，由于汽车外壳是个大金属壳，形成了一个等位体，当驾驶员在雷雨天行驶时，车里的人不用担心遭到雷击。

3、将精密仪器设备的金属外壳接地，有效地避免了不必要的电磁干扰以及雷电袭击。

【实验思考】1、法拉第笼的演示还说明了外壳接地的法拉第笼可有效地隔绝笼体内外电磁波干扰从而起到静电屏蔽作用。

16、法拉第笼-1

2、《铁路通信雷电综合防护实施指导意见》（铁运【2011】144号）
3、设计图纸
二、施工做法
1、在混凝土框架内设置Ф12圆钢作为主筋，主筋焊接成5m*5m的网格，主筋上端与避雷带焊接，下端与基础地网焊接，
2、机房五面采用Ф8的镀锌圆钢焊成间距不大于600*600的网格，屋面利用顶板钢筋作为法拉第笼钢筋网格，与墙面法拉第笼钢筋进行可靠焊接，法拉第笼与框架内接地钢筋相连，保证电气连接的连续性，
