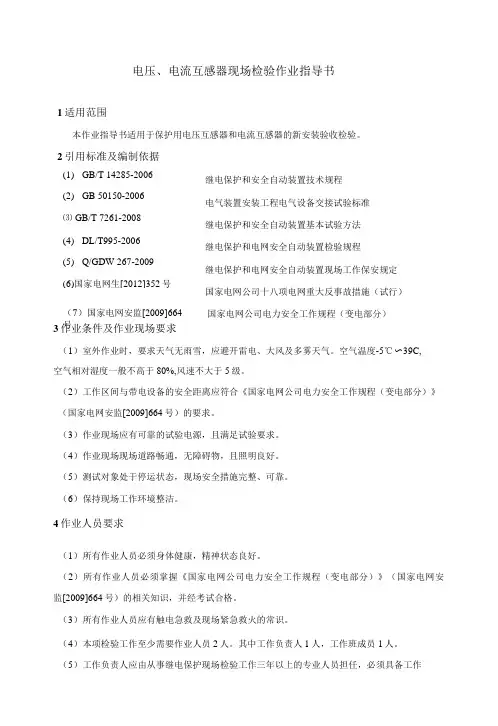

电压、电流互感器现场检验作业指导书
电压、电流互感器现场检验作业指导书1适用范围本作业指导书适用于保护用电压互感器和电流互感器的新安装验收检验。
2引用标准及编制依据继电保护和安全自动装置技术规程 电气装置安装工程电气设备交接试验标准 继电保护和安全自动装置基本试验方法 继电保护和电网安全自动装置检验规程 继电保护和电网安全自动装置现场工作保安规定 国家电网公司十八项电网重大反事故措施（试行）3作业条件及作业现场要求（1）室外作业时，要求天气无雨雪，应避开雷电、大风及多雾天气。
空气温度-5℃〜39C,空气相对湿度一般不高于80%,风速不大于5级。
（2）工作区间与带电设备的安全距离应符合《国家电网公司电力安全工作规程（变电部分）》（国家电网安监[2009]664号）的要求。
（3）作业现场应有可靠的试验电源，且满足试验要求。
（4）作业现场现场道路畅通，无障碍物，且照明良好。
（5）测试对象处于停运状态，现场安全措施完整、可靠。
（6）保持现场工作环境整洁。
4作业人员要求（1）所有作业人员必须身体健康，精神状态良好。
（2）所有作业人员必须掌握《国家电网公司电力安全工作规程（变电部分）》（国家电网安监[2009]664号）的相关知识，并经考试合格。
（3）所有作业人员应有触电急救及现场紧急救火的常识。
（4）本项检验工作至少需要作业人员2人。
其中工作负责人1人，工作班成员1人。
（5）工作负责人应由从事继电保护现场检验工作三年以上的专业人员担任，必须具备工作（7）国家电网安监[2009]664号 国家电网公司电力安全工作规程（变电部分）(1) GB/T 14285-2006 (2) GB 50150-2006 ⑶ GB/T 7261-2008 (4) DL/T995-2006 (5) Q/GDW 267-2009 (6)国家电网生[2012]352号负责人资格，熟练掌握本作业的作业程序和质量标准，熟悉工作班成员的技术水平，组织并合理分配工作，并对整个检验工作的安全、技术等负责建（6）工作班成员应由从事继电保护现场检验工作半年以上的人员担任。
【精品文档】太阳能作业指导书-精选word文档 (13页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==太阳能作业指导书篇一：光伏组件作业指导书太阳能光伏组件安装作业指导书常规组件目录123 介绍 .................................................................. ..................................................................... ............................ 3 法规和条例 .................................................................. ..................................................................... ................ 3 一般信息 .................................................................. ..................................................................... .. (3)3.13.23.33.43.54 组件识别 .................................................................. .............................................................................. 3 常规安全 .................................................................. ..................................................................... ......... 4 电性能安全 .................................................................. ..................................................................... ..... 4 操作安全 .................................................................. ..................................................................... ......... 5 防火安全 .................................................................. ..................................................................... ......... 5 安装条件 .................................................................. ..................................................................... .. (6)4.14.2 安装地点和工作环境 .................................................................. .......................................................... 6 倾角的选择 .............................................................................................................. (7)5 机械安装 .................................................................. ..................................................................... .. (7)5.15.2 常规要求 .................................................................. ..................................................................... ......... 7 安装方式 .................................................................. ..................................................................... (8)6 电气安装 ....................................................................................................................................... (12)6.16.26.36.4 电气性能 .................................................................. ..................................................................... ....... 12 电缆线和连线 .................................................................. ....................................................................13 连接器................................................................... ..................................................................... .......... 13 旁路二极管 .................................................................. ..................................................................... (14)7 接地 .................................................................. ..................................................................... .. (14)7.17.27.3 使用接地夹具接地 .................................................................. ............................................................ 14 使用未被使用的安装孔接地 .................................................................. ............................................ 15 其他的第三方接地装置 .................................................................. . (16)8 操作和维护 .................................................................. ..................................................................... .. (16)8.18.28.3清洗................................................................... ..................................................................... .............. 16 组件的外观检查 .................................................................. . (17)连接器和线缆的检查 .................................................................. .. (17)1 介绍本安装手册包含有重要的电气和机械安装信息，在您安装组件前，请首先了解这些信息。
新能源光伏实验指导书
图 1-1 p-n 结结构示意图 根据半导体基本理论，处于热平衡态的 p-n 结结构由 p 区、n 区和两者交界 区域构成。为了维持统一的费米等级，p 区内空穴向 n 区扩散，n 区内电子向 p 区扩散。载流子的定向运动导致原来的电中性条件被破坏，p 区积累了带有负电 的不可动电离受主，n 区积累了不可动电离施主。载流子扩散运动的结果导致 p 区带负电，n 区带正电，在界面附近区域形成由 n 区指向 p 区的内建电场和相应 的空间电荷区。显然，两者费米等级的不统一是导致电子空穴扩散的原因，电子 空穴扩散又导致出现空间电荷区和内建电场。而内建电场的强度取决于空间电荷 区的电场强度，内建电场具有阻止扩散运动进一步发生的作用。当两者具有统一 费米等级后扩散运动和内建电场的作用相等，p 区和 n 区两端产生一个高度为
实验原理
太阳能电池利用半导体 p-n 结受光照射时的光伏效应发电，太阳能电池的基 本结构就是一个大面积平面 p-n 结，图 2-1 为 p-n 结示意图。
势垒电场方向
N 空间电荷区
P
图 1 图半2导-1 体p-n P结-N示意结图示意图
p 型半导体中有相当数量的空穴，几乎没有自由电子。n 型半导体中有相当 数量的自由电子，几乎没有空穴。当两种半导体结合在一起形成 P-N 结时，N 区 的电子（带负电）向 p 区扩散， p 区的空穴（带正电）向 n 区扩散，在 p-n 结附 近形成空间电荷区与势垒电场。势垒电场会使载流子向扩散的反方向作漂移运 动，最终扩散与漂移达到平衡，使流过 p-n 结的净电流为零。在空间电荷区内， p 区的空穴被来自 n 区的电子复合，n 区的电子被来自 p 区的空穴复合，使该区 内几乎没有能导电的载流子，又称为结区或耗尽区。
输出电流 I （输出功率）
光伏器件_第1部分：光伏电流-电压特性的测量
中华人民共和国国家标准光伏器件第1部分:光伏电流-电压特性的测量1 范围本标准规定了在自然或模拟太阳光下，晶体硅光伏器件的电流-电压特性的测量方法。
这些方法适用于单体太阳电池，太阳电池组合或平板式组件。
注1 术语“样品”，用来表示这类器件的任一种。
2 本方法仅适用于线性器件。
2 一般测量要求2.1 测量辐照度应使用经过标定的标准太阳电池。
标准太阳电池按将要出版的有关IEC标准规定。
2. 2 标准太阳电池应具有与被测样品基本相同的相对光谱响应，并按将要出版的有关IEC 标准来进行选择和标定。
2. 3 标准太阳电池与被测样品的温度测量，准确度应为±1℃。
如果标准太阳电池的实测温度与标定温度之差大于2℃，应对标定值按实测温度进行校正。
2. 4 试样的有效面与标准太阳电池的有效面应在同一个平面内，偏差在±5°内。
不得用准直筒。
2. 5 测试接线见图1。
2. 6 测量电压和电流时应从试样引出端上分别引出导线，电压和电流的测量准确度应达到±5%。
2. 7 短路电流应在零电压条件下测量，即采用一个可变的偏压(最好是用电子学方法)来补偿外部串联电阻的电压降。
另外，可以通过测量一个精密的、具有四端引线的固定电阻上的电压降来测量短路电流，条件是这个电压降不大于电池开路电压的3%，在这一电压范围内电流与电压呈线性关系，可以把曲线外推到零电压。
2. 8 电压表的内阻应不低于20 V。
k/2. 9 测试所用的全部仪器都应经过检定，以保证达到测量所需的准确度。
2. 10 辐照度和温度修正方法的准确度应定期检验如：将被测样品在所选择的温度、辐照度水平上的实测性能与相应的外推数据作比较。
3 自然太阳光下测量要在自然太阳光下测量，必须要在一次测量期间总辐照度(直接辐射+天空散射)的不稳定度不大于±1%。
若要求测量结果仍以标准测试条件为参照，则辐照度应不低于8002W。
/m测试步骤如下：3. 1 标准太阳电池应尽可能靠近被测样品安装，并在同一平面内。
iv及ipce光伏测试系统操作流程
I-V测试操作流程一、准备1.开启模拟器灯室电源开关。
2.开启模拟器主控电源总开关。
3.通过长时间按下模拟器主控电源的Set/Enter 设置模拟器主控电源输出电功率大于420W，再按该按钮确认。
4.点触模拟器主控电源的LAMP Start按钮触发模拟器氙灯灯泡。
若触发失败，主控电源屏幕会显示L P,并且Failed 指示灯点亮。
此时需增大主控电源输出电功率，等待5分钟后再次按LAMP Start触发氙灯。
确认氙灯点亮后，需等待15分钟再进行矫正。
5.开启半导体温控电源。
6.开启Keithley2400源表电源7.开启电脑并运行软件，正常连接数字源表二、矫正及测试1.将标准电池片放置于模拟器出口位置。
2.标准电池片红白为负极，黄灰为正极。
将电池片正极接源表正极；电池片负极接源表负极。
3.软件中设置测试参数（包含起始电压、间隔电压、终止电压等）4.点击开始根据软件提示进行测试。
5.确认测试结果的短路电流与证书的标示一致。
若测试结果大于证书标示，则需调低模拟器电功率输出，否则需调高模拟器电功率输出。
再重新进行测试直至测试结果的短路电流与证书标示一致。
完成矫正。
6.将样品放置于测试台上并将电池片正极接源表正极；电池片负极接源表负极。
7.软件中设置测试参数（包含起始电压、间隔电压、终止电压等）8.点击开始进行测试。
三、关机1.关闭软件及电脑2.点触模拟器主控电源的LAMP OFF按钮以关闭氙灯。
3.关闭半导体温控器。
4.关闭Keithley2400源表。
5.待模拟器灯室冷却风扇停止后再关闭模拟器主控电源。
6.最后关闭模拟器灯室电源。
IV系统操作注意事项一、模拟器使用注意事项1.严禁在未封闭模拟器灯室情况下触发模拟器。
2.严禁用眼睛直视模拟器输出的光。
3.严禁长时间将皮肤暴露于样品时输出光板下。
4.需观察模拟器输出光斑时，应使用表面粗糙的物品置于模拟器输出光下，并佩戴防护眼镜。
5.严格按照IV测试流程中准备的开机顺序开启设备。
光伏组件电流-电压特性测量作业指导手册-I-V400指导
光伏组件电流-电压特性（I-V400）测量作业指导书1.目的使用I-V400仪器测量光伏组件的电性能参数。
2.适用范围自然太阳光下晶体硅光伏组件电流-电压特性的测量方法。
3.依据标准应确认被测光伏组件表面无污渍、积灰，如有存在此类污渍应及时清除，再进入正式的检测流程。
5.检测要求5.1技术要求所有参与检测人员严格执行《光伏器件第1部分：光伏电流-电压特性的测量》（GBT6495.1-1996）、《晶体硅光伏度器件的I-V实测特性的温度和辐照度修正方法》（GB/T6495.4-1996），熟练掌握组件功率测试仪的操作，以及组件电流-电压特性的测量流程。
5.2安全要求（1）开展测试时应正确佩戴安全帽，戴绝缘手套，以及做好其它的必要防护。
（2）本测试在室外开展，应避免在酷暑、极寒天气下试验，实验过程中保证至少两人一组，避免单人独自作业；（3）进行断电操作时，须用钳形电流表或万用表验电，确认安全后方可开展后续操作；（4）主检人、复核人在检测组件过程中，应避免组件金属边框造成碰伤、割伤。
表5-1危险源辨识（3）钳形电流表测对应组串进线端电流，若接近零，则用拔线钳拔开对应组件的正负插头；若不为零，则系统可能存在短路，通知电站负责人。
（5）闭合汇流箱断路器，恢复其它支路发电。
上述操作由主检人完成操作，复核人做好监督。
6.2I-V特性测量1）设置组件模板（1）取出IV400测试主机，打开电源，按下“ESCMENU”按钮进入主菜单，按上下键选中“DB”选项，进入模板设置测量界面。
（2）按“ENTER”键，在弹出菜单中选中“NEW”选项，进入模板定义界面。
（3）输入模板名称，规则为“组件厂商拼音首字母-MO/MU（单晶/多晶）-组件功率”，按“SA VE”键保存。
（4）根据组件厂商提供信息以及组件背板铭牌，设置模板中对应参数。
输入完成后点击“SA VE”，完成模板定义。
上述操作由主检人完成，复核人做好监督。
2）测试（1）连接辐照计到I-V主机的“IRR”接口，连接温度传感器到I-V主机的“AUX”接口，红、绿、（2（3（5选项，（6中，（7（9上述操作中由主检人完成，复核人做好监督。
【最新推荐】光伏作业指导书word版本 (21页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==光伏作业指导书篇一：光伏电站土建和安装工作作业指导书光伏电站土建和安装工作作业指导书编制：审核：批准：1、概述 .................................................................. ..................................................................... (1)1.1 编制依据 .................................................................. (1)1.2 工程概况 .................................................................. (1)1.3 施工条件 .................................................................. (3)1.4 地质条件 .................................................................. (3)1.5 气象、水文条件 .................................................................. (4)1.6 施工特点、难点及对策 .................................................................. (5)1.7 工期目标 .................................................................. (5)1.8 工程质量目标 .................................................................. . (5)1.9 安全文明施工目标 .................................................................. .. (6)1.10 环境保护目标 .................................................................. .. (6)2、总体施工组织布置及规划 .................................................................. (6)2.1 施工总平面图 .................................................................. . (6)3、土建工程主要施工技术方案 .................................................................. (39)3.1 工程测量 .................................................................. . (39)3.2土方开挖工程施工 .................................................................. . (42)3.3电池组串支架基础钢筋工程 .................................................................. (43)3.4电池组串支架基础模板、砼工程及回填 .................................................................. .. (44)3.5综合楼、门卫室、水泵房等模板工程 .................................................................. (45)3.6综合楼、门卫室、水泵房等钢筋工程 .................................................................. (52)3.7综合楼、门卫室、水泵房等混凝土工程 .................................................................. .. (54)3.8墙体工程 .................................................................. .. (57)3.9给排水系统 .................................................................. . (65)3.9.1、给水工程 .................................................................. .. (65)3.9.1、排水工程 .................................................................. .. (70)3.10消防系统 .................................................................. (74)3.10.1消防系统设备 .................................................................. . (74)3.10.2准备工作 .................................................................. (74)3.11主要建筑物装饰工程施工 .................................................................. .. (75)4、施工总进度及措施 .................................................................. (9)4.1 进度合理性及主要节点工期 .................................................................. . (9)4.2 工期保证措施 .................................................................. .. (12)4.3 资源配置 .................................................................. . (15)5、确保工程质量的技术组织措施 .................................................................. .. (17)5.1质量方针 .................................................................. .. (17)5.2质量目标 .................................................................. .. (18)5.3质量保证体系 .................................................................. (18)5.4质量保证措施 .................................................................. (19)5.5施工“质量通病”防范、处理、控制的详细措施 ..................................................................226、确保安全生产的技术组织措施 .................................................................. .. (27)6.1安全目标 .................................................................. .. (27)6.1安全保证的组织机构 .................................................................. (27)6.2安全保证体系 .................................................................. (28)6.3保证安全的措施 .................................................................. .. (28)7、确保文明施工和环境保护的技术组织措施 .................................................................. (31)7.1文明施工 .................................................................. .. (31)7.2环境保护措施 .................................................................. (34)支架、光伏组件及汇流箱安装作业指导书 .................................................................. . (78)一、总说明及流程图 .................................................................. (80)1.1应遵循的规范 .................................................................. (80)1.2工程概况： ................................................................ (80)二支架安装 .................................................................. ..................................................................... . (85)2.1支架施工工器具 .................................................................. .. (85)2.2支架验收检查 .................................................................. (85)2.3支架安装 .................................................................. .. (85)三、光伏组件安装 .................................................................. . (90)3.1组件安装前应作如下准备工作：................................................................. (91)3.2光伏组件安装 .................................................................. (92)3.3.安全预防措施 .................................................................. (94)四、汇流箱安装 .................................................................. .. (95)4.1交底内容： ................................................................ ............................................................ 95 逆变器及升压变压器安装作业指导书 .................................................................. .. (106)一、编制依据 .................................................................. . (109)二．工程概括 .................................................................. . (109)三．作业人员资格及要求 .................................................................. .. (111)四．主要施工机械及施工所需工、器具 .................................................................. .. (112)五．施工准备 .................................................................. . (113)六、施工要求 .................................................................. . (114)七、作业方法、工艺要求及质量标准 .................................................................. (114)八、安全文明施工措施 .................................................................. (119)九、强制性条文 .................................................................. (122)电缆敷设施工作业指导书 .................................................................. . (126)据 .................................................................. (128)2、施工内容、工期及劳动力 .................................................................. .. (128)3、安装前的准备工作 .................................................................. .. (129)4、施工 .................................................................. ..................................................................... .. (130)5、技术措施 .................................................................. (131)6、质量要求 .................................................................. (145)7、安全注意事项 .................................................................. ............................................................. 152 接地施工作业指导书 .................................................................. (155)1．施工范围： ................................................................ . (156)2．编制依据 .................................................................. (156)备 .................................................................. (156)4．施工工序 .................................................................. (156)5．控制点 .................................................................. ..................................................................... . (161)6．工艺质量标准及验收级别。
光伏组件电流-电压特性测量作业指导书-I-V400指导
光伏组件电流-电压特性测量作业指导书-I-V400指导光伏组件电流-电压特性（I-V400）测量作业指导书1.目的使用I-V400仪器测量光伏组件的电性能参数。
2.适用范围自然太阳光下晶体硅光伏组件电流-电压特性的测量方法。
3.依据标准《光伏器件第1部分：光伏电流-电压特性的测量》（GBT 6495.1-1996）；《晶体硅光伏度器件的I-V实测特性的温度和辐照度修正方法》（GB/T 6495.4-1996）。
4.准备工作4.1 人员（1）检测人员应熟悉晶体硅光伏电流-电压特性的测量流程，熟练掌握组件功率测试仪的操作方法；（2）本试验应由两名检测人员完成。
4.2 设备测试采用设备仪器清单如下：表4-1 测试设备清单4.3 被测对象状态确认应确认被测光伏组件表面无污渍、积灰，如有存在此类污渍应及时清除，再进入正式的检测流程。
5.检测要求5.1 技术要求所有参与检测人员严格执行《光伏器件第1部分：光伏电流-电压特性的测量》（GBT 6495.1-1996）、《晶体硅光伏度器件的I-V实测特性的温度和辐照度修正方法》（GB/T 6495.4-1996），熟练掌握组件功率测试仪的操作，以及组件电流-电压特性的测量流程。
5.2 安全要求（1）开展测试时应正确佩戴安全帽，戴绝缘手套，以及做好其它的必要防护。
（2）本测试在室外开展，应避免在酷暑、极寒天气下试验，实验过程中保证至少两人一组，避免单人独自作业；（3）进行断电操作时，须用钳形电流表或万用表验电，确认安全后方可开展后续操作；（4）主检人、复核人在检测组件过程中，应避免组件金属边框造成碰伤、割伤。
表5-1 危险源辨识5.3 环境设施要求要求开展测量过程中晴朗少云，光伏组件倾斜面下辐照度不低于800W/m2；辐照度稳定，一次测量期间总辐照度的不稳定度不大于±1%。
6.检测方法6.1试验前准备（1）根据电站的电缆敷设图，确定待测组件所属的组串、汇流箱（集中式）或逆变器（组串式）；（2）由现场运维人员断开对应的汇流箱断路器（对组串式逆变器，由运维人员遥控断开逆变器中相应组串）；（3）钳形电流表测对应组串进线端电流，若接近零，则用拔线钳拔开对应组件的正负插头；若不为零，则系统可能存在短路，通知电站负责人。
光伏组件伏安特性测试
END.你需要完成这些↓
思考题（每个人都要提交，Word格式）
1.如何理解光伏组件的峰值电压、峰值电流、开路 电压、短路电流等参数？ 2.如何求得光伏组件的最大输出功率？最大输出功 率与它的最佳匹配电阻有什么关系？ 3.填充因子是代表太阳能电池性质优劣的一个重要 参数，它与哪些物理量有关？
实验报告（每个人都要提交实验报告，Word）
1.实验目的 2.实验原理 3.实验仪器和装置 4.实验内容及步骤 5.实验结果分析 6.思考题 7.实验的总结、收获、体会等。
型号与规 数量 备注
格
பைடு நூலகம்
1 光伏组件 100W，5W 1个
2 万用表
/
2个
3 光照强度计 /
1个 全班只有一个
4 电位器
多种
2个 1 kΩ，100Ω
5 连接导线
/
6条
器材由组长 领取，万用 表统一回收。
万用表的使用
3.测1电.检流查时万需用要表将是4.红测不电是表阻好笔要的插断。到路万，用万表用的表电测流电插阻孔的，原理是用电表 万用2表.万一用般表有测小电电压中流，的档注电位意池和切提大换供电到特流合定档适的位的电，交压分流，处或比两直如流1.5V或9V，根据 个不档同位插，孔不，要小混电通淆流过，档的另位电外有流选保，对险相量丝应程，显；电示测流的电超电压过阻是额的将。表若电路没有断 定值笔会并很联快到烧电掉路，电被不,测则换节电保点压险上不丝的定，。了这，个即电使流表档烧就不不坏，也不准确。 好用了；大电流档5.位万没用有表保使险用丝完，毕一后般，都将能红测表笔插孔插回V Ω孔， 10A电流；测电流档是位将打表回串交联流在电电压路最中高。档或者蜂鸣档。
光照强度
太阳能光伏发电实验指导书
太阳能光伏发电实验指导书郑州科技学院电子信息工程教研室编目录69147实验一 太阳能电池板特性测试一、实验目的1.了解和掌握太阳能电池板原理及应用。
2.理解太阳能电池的基本特性和主要参数，掌握测量太阳能电池的基本特性和主要参数的基本原理和基本方法。
二、实验原理1.开路电压(oc U )电池不放电时，电池两极之间的电位差被称为开路电压。
一个基本的带电源、联接导体，负载的电路，如果某处开路，断开两点之间的电压为开路电压。
电路开路时我们可理解为就是在开路处接入了一个无穷大的电阻，不可质疑，这个无穷大的电阻是串联于这个电路中的，根据串联电路中电阻的分压公式，这个无穷大电阻两端的分电压将为电路中的最高电压即电源电压。
所以线路开路时开路电压一般表现为电源电压。
2.短路电流(sc I )短路电流是由于故障或连接错误而在电路中造成短路时所产生的过电流。
短路电流将引起下列严重后果：短路电流往往会有电弧产生，它不仅能烧坏故障元件本身，也可能烧坏周围设备和伤害周围人员。
巨大的短路电流通过导体时，一方面会使导体大量发热，造成导体过热甚至熔化，以及绝缘损坏；另一方面巨大的短路电流还将产生很大的电动力作用于导体，使导体变形或损坏。
短路也同时引起系统电压大幅度降低，特别是靠近短路点处的电压降低得更多，从而可能导致部分用户或全部用户的供电遭到破坏。
网络电压的降低，使供电设备的正常工作受到损坏，也可能导致工厂的产品报废或设备损坏，如电动机过热受损等。
电力系统中出现短路故障时，系统功率分布的突然变化和电压的严重下降，可能破坏各发电厂并联运行的稳定性，使整个系统解列，这时某些发电机可能过负荷，因此，必须切除部分用户。
短路时电压下降的愈大，持续时间愈长，破坏整个电力系统稳定运行的可能性愈大。
3.功率曲线（out P ）太阳能电池板的输出电压与输出电流的乘积即为太阳能电池板的输出功率，用out out out P U I =⨯表示。
把测得的不同组数据所获得的输出功率用曲线连接起来就得到太阳能电池板的功率曲线，通过功率曲线还可以大致地估计太阳能电池板的最大输出功率。
光伏器件_第1部分：光伏电流-电压特性的测量
中华人民共和国国家标准光伏器件第1部分:光伏电流-电压特性的测量1 范围本标准规定了在自然或模拟太阳光下，晶体硅光伏器件的电流-电压特性的测量方法。
这些方法适用于单体太阳电池，太阳电池组合或平板式组件。
注1 术语“样品”，用来表示这类器件的任一种。
2 本方法仅适用于线性器件。
2 一般测量要求2.1 测量辐照度应使用经过标定的标准太阳电池。
标准太阳电池按将要出版的有关IEC标准规定。
2. 2 标准太阳电池应具有与被测样品基本相同的相对光谱响应，并按将要出版的有关IEC 标准来进行选择和标定。
2. 3 标准太阳电池与被测样品的温度测量，准确度应为±1℃。
如果标准太阳电池的实测温度与标定温度之差大于2℃，应对标定值按实测温度进行校正。
2. 4 试样的有效面与标准太阳电池的有效面应在同一个平面内，偏差在±5°内。
不得用准直筒。
2. 5 测试接线见图1。
2. 6 测量电压和电流时应从试样引出端上分别引出导线，电压和电流的测量准确度应达到±5%。
2. 7 短路电流应在零电压条件下测量，即采用一个可变的偏压(最好是用电子学方法)来补偿外部串联电阻的电压降。
另外，可以通过测量一个精密的、具有四端引线的固定电阻上的电压降来测量短路电流，条件是这个电压降不大于电池开路电压的3%，在这一电压范围内电流与电压呈线性关系，可以把曲线外推到零电压。
2. 8 电压表的内阻应不低于20 V。
k/2. 9 测试所用的全部仪器都应经过检定，以保证达到测量所需的准确度。
2. 10 辐照度和温度修正方法的准确度应定期检验如：将被测样品在所选择的温度、辐照度水平上的实测性能与相应的外推数据作比较。
3 自然太阳光下测量要在自然太阳光下测量，必须要在一次测量期间总辐照度(直接辐射+天空散射)的不稳定度不大于±1%。
若要求测量结果仍以标准测试条件为参照，则辐照度应不低于8002W。
/m测试步骤如下：3. 1 标准太阳电池应尽可能靠近被测样品安装，并在同一平面内。
IEC认证 测试作业指导书
珈伟太阳能光电有限公司IEC61215＆IEC61730联合 测试流程客户批准:61730代码61215代码IEC61215/IEC61730-2 测试module1module2module3module4module5module6module7module8module9Lam 1011ANSI/UL1703Test01测试机构进行预处理(5KWh)10.1外观检查10.2最大功率检查电压电流功率20漏电流测试2110.3绝缘测试1710.20湿漏电流测试耐压测试261610.3绝缘测试湿绝缘电阻测试2713接地连续性测试焊线电阻测试2511可接触性测试5110.11TC200TC200 35喷淋实验3310.4温度系数10.5标准操作电池温度(NOCT)10.6NOCT下的性能10.7低辐照度下性能5410.10紫外测试0110.1外观检查10.2最大功率检测10.3绝缘测试1610.3绝缘测试5110.11TC500110.1外观检查10.3绝缘测试1610.3绝缘测试10.2最大功率检查5210.12湿冷测试湿冷测试(10)3614MST14脉冲电压测试5310.13湿热测试10.8户外暴嗮漏电流测试2110.3绝缘测试 1610.3绝缘测试(dielectric 耐压测试261710.15湿漏电测试湿绝缘电阻测试270110.1外观检查10.2最大功率检查4210.14引出端强度测试10.17冰雹测试3410.16机械载荷测试机械载荷测试41测试项目IEC61215和IEC61730联合测试版 本: A / 0型号:文件编号：JW-EC-IEC-01产品型号:页 码： /制作：Sunny Wei 日期: 2009 02 18 审核: 日期: 批准: 日期:珈伟太阳能光电有限公司IEC61215＆IEC61730联合 测试流程测试项目绝缘测试10.3 绝缘测试1)目的:测定组件中的载流元件与组件边框之间的绝缘是否良好;2)设备a)有电流限制的直流电源,能达到500V或1000V加上组件的两倍最大系统电压,两者取更高的b)测量绝缘电阻的工具2)试验条件:对组件试验的条件:温度为周围环境温度(见GB/T 2421)，相对湿度不超过75%;3)程序:a) 将组件引出线短路后接到有限流装置的直流绝缘测试仪的正极;b) 将组件暴露的金属部分接到绝缘测试仪的负极。
光伏组件作业指导书
太阳能光伏组件安装作业指导书常规组件目录1介绍 (3)2法规和条例 (3)3一般信息 (3)3.1组件识别 (3)3.2常规安全 (4)3.3电性能安全 (4)3.4操作安全 (5)3.5防火安全 (5)4安装条件 (6)4.1安装地点和工作环境 (6)4.2倾角的选择 (7)5机械安装 (7)5.1常规要求 (7)5.2安装方式 (8)6电气安装 (12)6.1电气性能 (12)6.2电缆线和连线 (13)6.3连接器 (13)6.4旁路二极管 (14)7接地 (14)7.1使用接地夹具接地 (14)7.2使用未被使用的安装孔接地 (15)7.3其他的第三方接地装置 (16)8操作和维护 (16)8.1清洗 (16)8.2组件的外观检查 (17)8.3连接器和线缆的检查 (17)1介绍本安装手册包含有重要的电气和机械安装信息，在您安装组件前，请首先了解这些信息。
此外，手册中还包含了一些其他的您必须熟悉的安全信息。
2法规和条例光伏组件的机械安装和电气安装应该参照相应的法规，包括电气法，建筑法和电力连接要求。
这些条例随着安装地点的不同而不同，例如建筑屋顶安装，车载应用等。
要求也可能随着安装系统电压，使用直流或者交流的不同而不同。
具体条款请联系当地的权威机构。
3一般信息3.1组件识别每块组件上都贴有3种标签，提供如下的信息1.铭牌：描述了产品类型，在测试条件下的标准额定功率、额定电流、额定电压、开路电压、短路电流,认证标示，最大系统电压等信息。
2.电流分档标贴：根据组件的最佳工作电流值对组件进行分档，然后根据分档结果，在组件上附有标识3.序列号：每个组件都有一个独特的序列号。
这个序列号是组件在层压前就放入的。
此外,你可以找到一个相同的序列号在组件铭牌之上或旁边。
1.铝合金边框2.光伏钢化玻璃3.封装 EVA4.电池片5.背板6.硅胶7.接线盒8.铭牌9.电缆线10.连接器11.安装孔12.接地孔13.漏水孔14.电池片图1，组件剖面结构及部件说明3.2常规安全组件设计符合国际IEC 61215和IEC 61730标准，其应用等级评级为A类：组件可用于公众可能接触的、大于直流50V或240W以上的系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光伏组件电流-电压特性（I-V400）测量作业指导书
1.目的
使用I-V400仪器测量光伏组件的电性能参数。
2.适用范围
自然太阳光下晶体硅光伏组件电流-电压特性的测量方法。
3.依据标准
《光伏器件第1部分：光伏电流-电压特性的测量》（GBT 6495.1-1996）；
《晶体硅光伏度器件的I-V实测特性的温度和辐照度修正方法》（GB/T 6495.4-1996）。
4.准备工作
4.1 人员
（1）检测人员应熟悉晶体硅光伏电流-电压特性的测量流程，熟练掌握组件功率测试仪的操作方法；
（2）本试验应由两名检测人员完成。
4.2 设备
测试采用设备仪器清单如下：
表4-1 测试设备清单
序号设备名称数量型号量程精度
1 便携式光伏组
件功率测试仪
1 HT IV400
电流1~10A，电压
1~1000V，辐照度
700~1000W/m2
电流±2%，电压
±2%，辐照度±2%
2 钳形电流表 1 FLUKE
F317
电流：0~600A/DC
4.3 被测对象状态确认
应确认被测光伏组件表面无污渍、积灰，如有存在此类污渍应及时清除，再进入正式的检测流程。
5.检测要求
5.1 技术要求
所有参与检测人员严格执行《光伏器件第1部分：光伏电流-电压特性的测量》（GBT 6495.1-1996）、《晶体硅光伏度器件的I-V实测特性的温度和辐照度修正方法》（GB/T 6495.4-1996），熟练掌握组件功率测试仪的操作，以及组件电流-电压特性的测量流程。
5.2 安全要求
（1）开展测试时应正确佩戴安全帽，戴绝缘手套，以及做好其它的必要防护。
（2）本测试在室外开展，应避免在酷暑、极寒天气下试验，实验过程中保证至少两人
一组，避免单人独自作业；
（3）进行断电操作时，须用钳形电流表或万用表验电，确认安全后方可开展后续操作；
（4）主检人、复核人在检测组件过程中，应避免组件金属边框造成碰伤、割伤。
表5-1 危险源辨识
序号危险源应对方式
1 光伏支架、组件边框注意观察周围环境，佩戴安全帽等防护用品
2 地形崎岖复杂，地面上有铁钉
等尖锐物品
注意脚下安全，必要时绕行
3 触电佩戴绝缘手套，操作前验电
4 中暑带好防暑用品，高温下避免长时间作业
5 其他按具体情况，由安全监督员拟定应对措施
5.3 环境设施要求
要求开展测量过程中晴朗少云，光伏组件倾斜面下辐照度不低于800W/m2；辐照度稳定，一次测量期间总辐照度的不稳定度不大于±1%。
6.检测方法
6.1试验前准备
（1）根据电站的电缆敷设图，确定待测组件所属的组串、汇流箱（集中式）或逆变器
（组串式）；
（2）由现场运维人员断开对应的汇流箱断路器（对组串式逆变器，由运维人员遥控断
开逆变器中相应组串）；
（3）钳形电流表测对应组串进线端电流，若接近零，则用拔线钳拔开对应组件的正负
插头；若不为零，则系统可能存在短路，通知电站负责人。
（5）闭合汇流箱断路器，恢复其它支路发电。
上述操作由主检人完成操作，复核人做好监督。
6.2I-V特性测量
1）设置组件模板
（1）取出IV400测试主机，打开电源，按下“ESC MENU”按钮进入主菜单，按上下键
选中“DB”选项，进入模板设置测量界面。
（2）按“ENTER”键，在弹出菜单中选中“NEW”选项，进入模板定义界面。
（3）输入模板名称，规则为“组件厂商拼音首字母-MO/MU（单晶/多晶）-组件功率”，按“SA V E”键保存。
（4）根据组件厂商提供信息以及组件背板铭牌，设置模板中对应参数。
输入完成后点
击“SAVE”，完成模板定义。
上述操作由主检人完成，复核人做好监督。
2）测试
（1）连接辐照计到I-V主机的“IRR”接口，连接温度传感器到I-V主机的“AUX”接口，红、绿、蓝、黑4条导线按照机身上的颜色表示连接到对应的接口。
（2）将辐照计置于待测组件相邻的组件表面，辐照计下表面与组件上表面完全贴合，
保证二者处于平行状态，用透明胶带固定。
（3）用红外测温仪扫描组件背板温度，选取温度有代表性且位于中心部位的点，用透
明胶粘贴温度传感器。
温度传感器必须与背板紧密贴合，测量I-V前等待升温3-5分钟。
（4）将I-V400导线上的正/负电缆接头分别与待测组件上的负/正接头相连接。
（5）按下IV400测试仪上的“ESC MENU”按钮，进入主菜单，按上下键选中“Ｉ-V Test”选项，进入I-V测量界面。
选项，进入设置界面。
在项目“Model”
（6）按“ENTER”键，在弹出菜单中选中“Settings”
中，按左右键选择设置好的组件模板，按“SA V E”保存。
（7）在I-V测量界面下，观察组件电压实时值，判断连接是否正常；观察组件背板温
度实时值，确定已经达到稳定值；观察辐照度实时值，判断当前辐照稳定度是否达到要求。
（8）确认完成后，按下“GO STOP ”按钮，开始组件I-V 测试。
（9）测试完成后，记录仪器液晶屏幕上显示的组件测量参数；按“SA V E ”键，显示并记
录组件的存储编号；再按
“SA V E ”键，完成当前数据的保存。
上述操作中由主检人完成，复核人做好监督。
6.3现场恢复
1）关闭IV400电源
2）恢复组件接线并收纳入线槽中。
3）钳形电流表确定组串工作是否正常。
上述操作由主检人完成操作，复核人做好监督。
7.数据采集及处理7.1 数据采集
按下IV400测试仪上的“ESC MENU ”按钮，进入主菜单，按上下键选中
“MEM ”选项，
进入存储记录界面。
找到对应的存储编号，点击“ENTER ”，软件将显示测试数据和
I-V 曲线。
主检人现场记录检测结果，记录表格见附录，复核人负责结果的审核校验，对数据记录结果无异议后，主检人和复核人在记录表中签字。
通过设备自带的
TopView 软件，可将设备内数据以
EXCEL 格式导入到电脑中，包括
测试数据及I-V 曲线，供后续报告编辑使用。
当客户需要时，依据
CHDER/CX27《不确定度评定程序》及
JJF 1059.1《不确定度的
评定与表示》进行不确定度评定并提交不确定度评定报告。
7.2数据处理
实测的电流-电压特性应按照以下公式修正到标准测试条件，或另外选定的温度和辐照度值。
21212
1
212
12
11000[
]
()()
()
()
SC c
S I I I T T Q V V R I I KI T T T T 式中：I 1，V 1——实测特性点的坐标；
I 2，V 2——修正特性对应点的坐标；I SC ——试样的实测短路电流；Q C ——实测辐照度；
T1——试验实测温度；
T2——标准温度，或其它想要的温度；
和——电流和电压温度系数；
R S——试样的内部串联电阻；
K——曲线修正系数。
8.判断依据
所检测组件的实测功率与其铭牌标称值均会有所差距，但差值不应过大，一般在晴好天气、组件基本洁净条件下，实测功率不应比标称值低30W以上。
以本项目为例，组件标称
功率265W，，考虑实际运行的环境因素，实测功率一般应在235W~265W，如功率过低，则可能存在组件内部故障。
组件的I-V、P-V特性曲线应平滑无突变、无畸变。
特性曲线的处理由I-V400仪器自动完成，但应采用仪器自带的TopView软件下载查看。
软件安装方法与一般软件类似，应注
意的是，须在安装选项中提前选择安装的设备类型为I-V400及PV-Check模式。
软件安装完成后，使用连接线连接仪器与电脑后，即可按照操作指南下载查看数据。
