电子元器件基础知识培训(资料)
电子元件基础知识培训讲义
（2）瓷片电容器
瓷片电容是一种用陶瓷材料作介质,在陶瓷表 面涂覆一层金属薄膜,再经高温烧结后作为电极而 成的电容。通常用于高稳定振荡回路中，作为回 路、旁路电容。瓷片电容分高频瓷介和低频瓷介 两种
25 付标制作
(1)二极管（D）
3.其它常见元件辨别
二极管又称晶体二极管，它是一种具有单向传导电流的电子按照外加电压的方向，具备单向电流的转导性 。
16 付标制作
（5）排阻
是若干个参数完全相同的电阻，它们的一个引脚都 连到一起，作为公共引脚，其余引脚正常引出。所以如 果一个排阻是由n个电阻构成的，那么它就有n+1只引脚， 一般来说，最左边的那个是公共引脚。它在排阻上一般 用一个色点标出来。
用于上拉、限流。和普通电阻一样，相比而言简化 了PCB的设计、安装，减小空间，保证焊接质量。
23 付标制作
（1）铝电解电容器
铝电解电容器，它是由铝圆 筒做负极，里面装有液体电解质， 插入一片弯曲的铝带做正极制成。 还需要经过直流电压处理，使正 极片上形成一层氧化膜做介质。 它的特点是容量大，但是漏电大， 稳定性差，有正负极性，适宜用 于电源滤波或者低频电路中。使 用的时候，正负极不要接反。容 量：0.47-10000μ ，额定电压： 6.3-450V 。
6 付标制作
（1）金属膜电阻
是用镍铬或类似的合金真 空电镀技术，着膜于白瓷棒表 面，经过切割调试阻值，以达 到最终要求的精密阻值。金属 膜电阻器提供广泛的阻值范围， 有着精密阻值，公差范围小的 特性。
7 付标制作
（2）碳膜电阻
它是采用高温真空镀膜技术将碳 紧密附在瓷棒表面形成碳膜，然后 加适当接头切割，并在其表面涂上 环氧树脂密封保护而成的。碳膜的

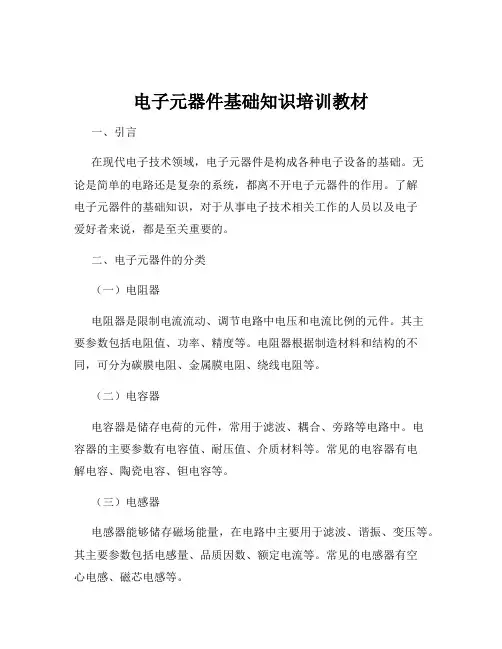

电子元器件基础知识培训教材
电子元器件基础知识培训教材一、引言在现代电子技术领域，电子元器件是构成各种电子设备的基础。
无论是简单的电路还是复杂的系统，都离不开电子元器件的作用。
了解电子元器件的基础知识，对于从事电子技术相关工作的人员以及电子爱好者来说，都是至关重要的。
二、电子元器件的分类（一）电阻器电阻器是限制电流流动、调节电路中电压和电流比例的元件。
其主要参数包括电阻值、功率、精度等。
电阻器根据制造材料和结构的不同，可分为碳膜电阻、金属膜电阻、绕线电阻等。
（二）电容器电容器是储存电荷的元件，常用于滤波、耦合、旁路等电路中。
电容器的主要参数有电容值、耐压值、介质材料等。
常见的电容器有电解电容、陶瓷电容、钽电容等。
（三）电感器电感器能够储存磁场能量，在电路中主要用于滤波、谐振、变压等。
其主要参数包括电感量、品质因数、额定电流等。
常见的电感器有空心电感、磁芯电感等。
（四）二极管二极管具有单向导电性，常用于整流、检波、稳压等电路。
常见的二极管有整流二极管、稳压二极管、发光二极管等。
（五）三极管三极管是一种具有放大作用的半导体器件，可用于放大、开关等电路。
根据结构和工作原理的不同，三极管分为 NPN 型和 PNP 型。
（六）集成电路集成电路是将多个电子元器件集成在一块芯片上的器件，具有体积小、性能高、可靠性强等优点。
常见的集成电路有运算放大器、微处理器、存储器等。
三、电子元器件的识别（一）电阻器的识别电阻器的阻值通常标注在其表面，可以通过色环法或直接标注数字来表示。
色环法是通过不同颜色的环来表示电阻值和精度，需要记住相应的颜色代码。
数字标注则直接给出电阻值和精度。
（二）电容器的识别电容器的电容值和耐压值通常也标注在其表面。
电解电容一般会直接标注电容值和耐压值，而陶瓷电容等小容量电容则可能使用数字代码来表示电容值。
（三）电感器的识别电感器的电感量通常标注在其外壳上，有些电感器可能没有标注，需要通过测量来确定。
（四）二极管的识别二极管的极性可以通过其外壳上的标记来判断，一般来说，有银色环或白色环的一端为负极。
电子元器件基础知识
8888代表灯板像素点88X88，常规产品一 颗灯一个像素点，所以这款灯板需要 88X88=7744颗灯珠。
谢谢！
3.电容值的换算（1）1F（法拉）=1000 mF（毫法）（2）1mF（毫法）=1000 μF（微法）
（3）1μF（微法）=1000 nF（纳法）（4）1nF（纳法）=1000 pF（皮法）
电感（磁珠）及单位换算
1.电感器在电路中主要起到滤波、振荡、延迟、陷波等作用，还有筛选信号、过滤噪声、稳定电流及抑制电磁波干 扰等作用。电感在电路最常见的作用就是与电容一起，组成LC滤波电路。电容具有“阻直流，通交流”的特性，而 电感则有“通直流，阻交流”的功能。如果把伴有许多干扰信号的直流电通过LC滤波电路，那么，交流干扰信号将 被电感变成热能消耗掉;变得比较纯净的直流电流通过电感时，其中的交流干扰信号也被变成磁感和热能，频率较 高的最容易被电感阻抗，这就可以抑制较高频率的干扰信号。 电感器具有阻止交流电通过而让直流电顺利通过的特性，频率越高，线圈阻抗越大。因此，电感器的主要功能是对 交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。
电子元器件基础知识
培训部门：生产技术支持部 姓名：王前程
一、电子元器件简介
电子元器件主要分以下七类：
电阻的分类
电阻（Resistance，通常用“R”表示）是一个物理量，导体的电阻通常用字母R表示， 电阻的单位是欧姆，简称Ω 按阻值特性：
固定电阻、可调电阻、特种电阻(敏感电阻) . 不能调节的，我们称之为定值电 阻或固定电阻，而可以调节的，我们称之为可调电阻。常见的可调电阻是滑动变阻器,例 如收音机音量调节的装置是个圆形的滑动变阻器，主要应用于电压分配的，我们称之为 电位器. 按制造材料：

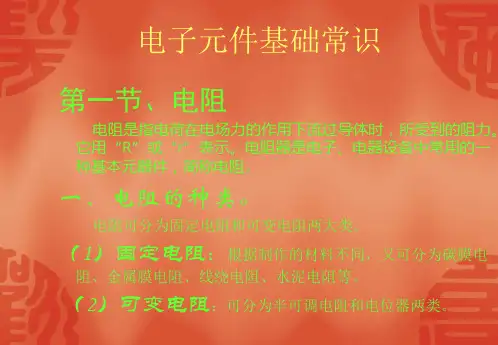

电子基础知识培训资料
2、额定工作电压
额定工作电压是指电容在电路中长期可靠地工作允许 的最高直流电压。电容工作在交流电路中时，交流电压的 峰值（最大值）不得超过额定工作电压。
code value code value code value code value code value code value code value code value 01 100 13 133 25 178 37 237 49 316 61 422 73 562 85 750 02 102 14 137 26 182 38 243 50 324 62 432 74 576 86 768 03 105 15 140 27 187 39 249 51 332 63 442 75 590 87 787 04 107 16 143 28 191 40 255 52 340 64 453 76 604 88 806 05 110 17 147 29 196 41 261 53 348 65 464 77 619 89 825 06 113 18 150 30 200 42 267 54 357 66 475 78 634 90 845 07 115 19 154 31 205 43 274 55 365 67 487 79 649 91 866 08 118 20 158 32 210 44 280 56 374 68 499 80 665 92 887 09 121 21 162 33 215 45 287 57 383 69 511 81 681 93 909 10 124 22 165 34 221 46 294 58 392 70 523 82 698 94 931 11 127 23 169 35 226 47 301 59 402 71 536 83 715 95 953 12 130 24 174 36 232 48 309 60 412 72 549 84 732 96 976
电子行业电子元器件知识培训
# 电子行业电子元器件知识培训1. 引言电子行业是一个快速发展的领域，电子元器件作为电子产品的核心组成部分，起着极其重要的作用。
为了提高电子行业从业人员的技术水平和素质，进行电子元器件知识培训是必不可少的。
本文将介绍电子行业常见的电子元器件及其相关知识。
2. 电子元器件种类2.1 被动元器件被动元器件是指无源元器件，不具备放大、开关、振荡等功能，主要用于处理电流和电压以及储存或分配电能。
常见的被动元器件有： - 电阻：用于限制电流流过的元件。
- 电容：用于储存电能的元件。
- 电感：用于储存磁能的元件。
- 电位器：用于调节电路中电压的元件。
2.2 主动元器件主动元器件是指具有放大、开关、振荡等功能的元器件，能够主动参与电路的工作。
常见的主动元器件有： - 晶体管：用于放大和开关电信号的元件。
- 二极管：用于电流单向传导的元件。
- 集成电路：在一个芯片上集成了多个元器件，具有多种功能。
2.3 光电元器件光电元器件是指与光相关的元器件，可以将光信号转换为电信号或者将电信号转换为光信号。
常见的光电元器件有： - 光电二极管：用于将光信号转换为电信号的元件。
- LED：发光二极管，用于发光的元件。
- 激光器：用于产生激光的元件。
3. 电子元器件的功能和应用3.1 电阻的功能和应用电阻可以用于限制电流流过的元件，其功能与应用有： - 用作电流限制器，保护电子元器件免受过流损坏。
- 调节电路的电压和电流分配。
- 用于温度测量和控制。
3.2 晶体管的功能和应用晶体管是一种用于放大和开关电信号的元件，其功能与应用有： -用于放大电信号，增强信号强度。
- 用于开关电信号，控制电路的通断。
- 作为电子逻辑门的基础元件，用于实现数字逻辑功能。
3.3 LED的功能和应用LED是一种发光二极管，具有以下功能和应用： - 发光显示器件，用于指示、显示等。
- 背光源，用于液晶显示屏的背光照明。
- 照明灯具，用于室内和室外照明。
电子基础知识培训资料全
电子基础知识培训资料 -----------------------作者：-----------------------日期：电子知识培训资料一、常用元器件的识别1、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置等。
常用电阻的种类有碳膜电阻、金膜电阻、水泥电阻、陶瓷电阻、贴片电阻等。
1）参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。
换算方法是：1兆欧=1000千欧=1000000欧。
电阻的参数标注方法有3种，即直标法、色标法和数标法。
A、数标法主要用于贴片等小体积的电阻，数标法普通为三位数，前两位代表有效数，后一位代表倍率。
如上图所示的贴片电阻102表示1 KΩ。
B、色环标注法使用最多。
有四色环电阻、五色环电阻（精密电阻），色环标注法的前两条色环(四色环电阻)或者前三条色环（五色环电阻）代表有效数字，倒数第二条代表倍率，最后一条代表误差。
如:上图所示的色环电阻，它的前三条色环棕、绿、黑表示有效数字150，倒数第二条金色表示倍率X0.1，它的阻值为150 X0.1=15Ω，最后一条棕色表示误差为±1%。
2）电阻的色标位置和倍率关系如下表所示：颜色 有效数字 倍率 允许偏差（%）银色 X0.01 ±10金色 X0.1 ±5黑色 0 +0棕色 1 X10 ±1红色 2 X100 ±2橙色 3 X1000黄色 4 X10000绿色 5 X100000 ±0.5蓝色 6 X1000000 ±0.2紫色 7 X10000000 ±0.1灰色 8 X100000000白色 9 X10000000003）不同功率的电阻对应的相关尺寸：功率尺寸ФD±0.5mm L±1.0mm1/8W 1.5 3.21/4W 2.3 61/2W 3 91W 4 112W 5 153W 6 175W 8 24 4）贴片电阻各类参数封装尺寸对应功率 L(mm)±0.2W(mm)±0.2H(mm)±0.10402 1.0 0.5 0.35 1/32W0603 1.6 0.8 0.5 1/16W、1/10W0805 2.0 1.25 0.55 1/10W、1/8W1206 3.2 1.6 0.6 1/8W、1/4W2、电容1）电容在电路中普通用“C”加数字表示（如C13表示编号为13的电容）。
电子元器件的基础知识(非常全面)
目录第一章电阻基础知识与检测方法1.1 基础知识1.1.1 分类1.1.2 主要性能指针1.1.3 命名方法1.1.4 选用常识1.2 检测方法与经验1.2.1 固定电阻器的检测1.2.2 水泥电阻的检测1.2.3 熔断电阻的检测1.2.4 电位器的检测1.2.5 正温度系数热敏电阻(PTC)的检测1.2.6 负温度系数热敏电阻(NTC)的检测1.2.7 压敏电阻的检测1.2.8 光敏电阻的检测第二章电容分类说明2.1 基础知识2.1.1 常用电容的结构和特点2.1.2 主要性能指标2.1.3 命名方法2.1.4 选用常识2.2 电容器检测的一般方法2.2.1 固定电容器的检测2.2.2 电解电容器的检测2.2.3 可变电容器的检测第三章晶体二极管基础知识及检测方法3.1 二极管基础知识3.1.1 二极管的主要参数3.1.2 常用二极管3.2 TVS的特性及主要参数3.2.1 TVS的特性曲线3.2.2 TVS的特性参数3.2.3 TVS二极管的分类3.2.4 TVS的选用技巧3.2.5 TVS与压敏电阻的比较3.3 二极管的选用常识3.4 二极管的检测方法3.4.1 普通二极1管的检测3.4.2 普通发光二极管的检测3.4.3 红外发光二极管的检测第四章三极管基础知识及检测方法4.1 晶体管基础4.4.1 晶体管基础4.4.2 晶体管的命名方法4.4.3 用万用表测试三级管一电阻基础知识与检测方法1.1 基础知识电阻器是电路组件中应用最广泛的一种，在电子设备中约占组件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。
它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。
1.1.1分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。
电子元器件基础知识
贴片电阻分为普通电阻（J）和精密电阻（F）两种，一般情况下，精密电阻可替代普 通电阻.
A、三号码：用三位数字表示阻值的大小，一般为普通电阻，误差为5%
●第一、二1）位三数位：数有字效（数普字通电阻）
第三位数：倍率
R =第1、2位有效数字组合×10n
●范例：
其中n为第3位数字
2）带小数点 R 代表小数点
变压器 二极管
三极管 集成电路IC 晶振crystal 保险丝fuse 开关switch
连接器 电池
两个或以上线圈 小玻璃体，一条色环标记为
1Nxxx/LED 三只引脚，通常标记为
2Nxxx/DIP/SOT
金属体
有触发式、按键式及旋转式， 通常为DIP
正负极，电压
有 有
有 有 四脚晶振有方向 无 有 有 有
或
B、 电路上以 R+数字 表示电阻。
3.电阻的作用 基本用途：限流和分压 其它应用：发热（电炉丝）
4.常见电阻类型
碳膜电阻
金属氧化膜电阻
水泥电阻
电位器
金属膜电阻
贴片电阻
线绕电阻
热敏电阻
光敏电阻
压敏电阻
直插排阻
片式排阻
5.常见电阻的结构和特点
电阻种类
电阻结构和特点
碳膜电阻
气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。改 变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。碳膜电阻成本较低， 性能一般。
第三环：倍率 ●范例：阻值：15×100=15Ω
误差：±20%
数 数倍
字 字率
2）四色环：误差＞2%，多为碳膜电阻 环 环
电子元器件基础知识
电子元器件基础知识一 .常见元器件类型：1. 二极管、三极管、电阻、电容、电感、晶振或钟振、IC 、插座等。
二、PCB 和PCBA 的定义：1. PCB ：未贴片或未插件的基板叫PCB 。
2. PCBA ：已插件或贴片的板叫PCBA 。
三、元器件的介绍：1. 电阻Resistance （Ω） 1.1. 什么叫电阻：电子在物体内流动所遇到的阻力就叫电阻，就象水在水管中流动必须克服管壁或其它障碍物对水流动的阻力一样。
1.2.电阻的单位：欧姆简称“欧”，用字母R 表示为计算方便常用于千欧（K Ω），兆欧（M Ω）为单位。
1兆欧=1000千欧＝1000000欧1.3.欧姆定律：电阻两端的电压与电流成正比，即R ＝U/I 。
1.4. 阻值：电流流过时对其阻碍作用大小的一个数值。
阻值多半都用数值标在电阻上，也有是用色环来表示阻值的. 各种颜色对应的数值色环电阻的读法：从最靠近引脚的色环开始读起.误差一般用金,银表示. 色环电阻阻值识别方法：A,普通电阻用四色环表示阻值,其中第一第二色环为有效数字第三色环为倍率第四位为误差. B,精密电阻用五色环表示阻值,前三色环为有效数字第四色环为倍率第五位色环为误差. 1.5电阻的种类：固定电阻、可变电阻、敏感电阻等。
1.5.1固定电阻：这种电阻的阻值是固定不变的.色环电阻(330Ω) 色环电阻网络电阻水泥电阻1.5.2可变电阻：这种电阻的阻值，可以在一定范围内变化a. 可滑动式电阻b. 可变线绕电阻电位器（可变电阻）3敏感电阻：它的阻值受环境温度的影响特别显著符号如图所示,它们各自会随着光强弱，电压高低，气体性质，磁场变化等而产生变化。
压敏电阻热敏电阻1.6插件方法：电阻在一般情况下没有方向的要求，在插件时只要插入相应的回路。
色环电阻的插法水泥电阻的插法2.电容Capacitance（C）2.1什么是电容：电容器是一种能储存电能的元件。
它是由两块互相靠近但彼此绝缘的金属片组成的.2.2电容的单位：“法拉”简称“法”，用字母“F”或“f”来表示。
电子元器件基础知识(共59张PPT)
10
电子组件基础知识
(1)排阻有两种类型： 双列、单列直插和贴片排阻 直插排阻类似直插IC。
第一号管脚由小圆点或小凹槽来表示。
插第一号管脚的孔通常在电路板上用方或带尖角的焊盘标识。 插电阻网络时第一号管脚必须插入电路板上带有标明第一号管脚
的孔。
11
电子组件基础知识
8．电位器
电位器是一种可调电阻，可通过调整其组件体上的旋扭或螺钉 改变其阻值。
5
电子组件基础知识
值得注意的是:第四环的位置国内外的标法有异,国外有此厂家把第四 环也标在另一端的金属帽上,遇此情况切记:金色或银色的一端不是
第一环。第一环是离组件体端部最近的一环。
例：某电阻的色环依次为“黄、紫、红、银”，则该电阻的阻值为 4700Ω=4.7KΩ，误差为±10%。
附表：电阻器用色环标志的种类及含义(附表见下页).
一个正号“ ，就表示该脚是正极。有的电容器没有极性，但 +” ２、对于误差小于±2%的电阻，阻值用四位数字表示，前三位数字代表重要数据，最后一位表示加零的个数。
现在有些高亮LED可发作照明用灯，如 显示屏背光源，某些装饰灯等。
稳压二极有的电时路符为号是了“VR外”、“观ZD”或的“Z”，整稳压齐二极一管致，也有规定有字的一面必须朝着一个
1微法=（ ）皮法，
0.47μF=( )pF,
33μF=( )pF,
68000PF=( ) μF,
1000PF=( ) μF,
36000000PF=( ) μF,
18
电子组件基础知识
三、根据色环标志含义表,写出下列名项的阻值和精度:
１．红-黑-棕-金
9.灰-红-黑-金
２．棕-棕-红-银
10.棕-黑-蓝-银
经典电子元器件基础知识(入门篇)
经典电子元器件基础知识(入门篇)经典电子元器件基础+高级知识介绍第一节电阻器：电阻，英文名resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。
欧姆定律说，I=U/R，那么R=U/I，电阻的基本单位是XXX，用希腊字母“Ω”表示，有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。
电阻的主要职能就是阻碍电流流过。
事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。
师傅对徒弟说：“找一个100欧的电阻来！”，指的就是一个“电阻值”为100欧姆的电阻器，XXX常简称为欧。
表示电阻阻值的常用单位还有千欧（kΩ），XXX（MΩ）。
一、电阻器的种类：电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。
在电子产品中，以固定电阻应用最多。
而固定电阻以其制造材料又可分为好多类，但常用、常见的有ＲＴ型碳膜电阻、ＲＪ型金属膜电阻、ＲＸ型线绕电阻，还有近年来开始广泛应用的片状电阻。
型号命名很有规律，Ｒ代表电阻，Ｔ－碳膜，Ｊ－金属，Ｘ－线绕，是拼音的第一个字母。
在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是ＲＴ型的。
而红颜色的电阻，是ＲＪ型的。
一般老式电子产品中，以绿色的电阻居多。
为什么呢？这涉及到产品成本的问题，因为金属膜电阻虽然精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，而且能满足民用产品要求。
二、电阻器的标识这些直接标注的电阻，在新买来的时候，很容易识别规格。
可是在装配电子产品的时候，必须考虑到为以后检修的方便，把标注面朝向易于看到的地方。
所以在弯脚的时候，要特别注意。
在手工装配时，多这一道工序，不是什么大问题，但是自动生产线上的机器没有那么聪明。
而且，电阻器元件越做越小，直接标注的标记难以看清。
因此，国际上惯用“色环标注法”。
事实上，“色环电阻”占据着电阻器元件的主流地位。
“色环电阻”顾名思义，就是在电阻器上用不同颜色的环来表示电阻的规格。
电子元件基知识(实用材料)
电子元件基础知识电子元器件是电子系统的基础，熟悉电子元器件的性能及识别方法，在学习理解电路上是非常重要的。
本章将详细介绍电阻、电容、二极管、三极管、晶振和IC 等常用电子元器件的特性和使用方法。
一、电阻器电阻器简称电阻（Resistor，通常用“R”表示）是所有电子系统中使用最频繁的电子元件，其电路符号如图1 所示。
电阻的主要物理特征是将电能转换为热能，电流经过它就产生内能，是耗能元件。
电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。
图1 各种电阻电路符号1 分类电阻的种类很多，如图2 所示。
一般可以按以下几种方法来区分：●阻值特性：可分为固定电阻、可调电阻和特种电阻（敏感电阻）等；●制造材料：碳膜电阻、金属膜电阻和线绕电阻等；●安装方式：插件电阻和贴片电阻。
注意：不同的电阻器，不仅其电阻值不同，功能也不一样，所以不同的电阻器是不可以随便替代的。
图2 电阻分类2 电阻的单位在国际单位制中电阻的单位是欧姆，用符号“Ω”表示。
欧姆的定义：当在一个电阻器的两端加上1 伏特的电压时，如果在这个电阻器中有1 安培的电流通过，则这个电阻器的阻值为1 欧姆。
此外还有KΩ（千欧），MΩ（兆欧），其中：1MΩ= 103KΩ，1KΩ= 103Ω。
3 功率功率的单位是瓦特，电阻器的功率为它在正常使用情况下能释放多少能量，功率越高，释放的能量越多。
需要注意的是，尽管电阻阻值一样，也不能使用低功率的电阻代替高功率的电阻。
4 误差误差是电阻阻值允许变动的范围，用正号和负号表示其正常的变动状况。
例如一个电阻阻值为100Ω±10%，则电阻阻值可以在90-110Ω之间变化。
精密电阻的误差在±2%以下，用五个色环识别；半精密电阻的误差在±2%以上，用四个色环识别。
注意：若在元件体的一端有一宽的银色环，此元件不是电阻，是电感器，电阻的银色色环与其它色环宽度相同。
5 电阻的标识方法(1)色标法目前国标上普遍使用色环标识电阻，色环在电阻器上有不同的含义，它具有简单、直观、方便等特点。
电子元器件基础知识
B、电路上以C+数字 表示电容。 3.电容的作用 用于储存电荷的元件﹐储存电量充值放带电﹑滤波﹑耦合﹑旁路
4.常见电容类型
有极性电解
无极性电解
陶瓷电容
钽电容
贴片电容
贴片电解
薄膜电容Biblioteka 安规电容（X型）5.常见电容的结构和特点
电容种类 电容结构和特点
铝电解电容
它是由铝圆筒做负极，里面装有液体电解质，插入一片弯曲的铝带做正极制成。还需要经 过直流电压处理，使正极片上形成一层氧化膜做介质。它的特点是容量大，但是漏电大， 误差大，稳定性差，常用作交流旁路和滤波，在要求不高时也用于信号耦合。电解电容有 正负极之分，使用时不能装反。
表.允许误差等级
额定功率是指电阻器长时间正常工作下能承受最大功率 ，为保证安全使用，一般选其额定功率
比它在电路中消耗的功率高 1-2 倍。额定功率分 19 个等级，常用的有 1/8W、1/4W、1/2W、1W、 2W、3W、5W等.
2）电阻的单位及换算 A、电阻的单位﹕欧姆（Ohm）,简称欧，符号是Ω。其他常用单位：千欧(KΩ)、兆欧
② 标注 225 ，则实际容值：22×105pF，即2.2μF。
