电子元件基础知识培训

电阻R在数值上等于加在电阻上的电压U通过的电 流I的比值﹐即R=U/I。
PPT文档演模板
电子元件基础知识培训
2、分类﹕
A、按制作材料可分为﹕
碳膜电阻﹑金属膜电阻﹑线绕电阻和
水泥电阻等。其中常用的为碳膜电阻﹐
而水泥电阻则常用于大功率电器中
或用作负载。
• •
•
阻炭 膜
水 泥
电
电
绕 线 电
阻
阻
B、按功率大小可为:
PPT文档演模板
•图1
•图2
电子元件基础知识培训
2.发光二极管(LED)概论
§1 ．发光二极管的原理
发光二极管内部是具有发光特性的 PN 结。 当 PN 结导通时，依靠少数载流子的注入 以及随后的复合而辐射发光。发光二极管 （LED）是一种由磷化镓（GaP）等半导 体材料制成的、能直接将电能转变成光能 的发光显示器件。当其内部有一定电流通 过时，它就会发光。
按其制作材料又分为铝电解电容及钽质电解电容。
PPT文档演模板
电子元件基础知识培训
前者体积大﹐损耗大； 后者体积小﹐损耗小﹐性能较稳定。 极性区分﹕长脚为正﹐短脚为负﹔
负极有一条灰带。常用单位 为UF级。
电 解 电 容
•
PPT文档演模板
电子元件基础知识培训
5﹒陶瓷电容﹕(CC)
右上边的电容为常用的陶瓷电容﹐ 容量为0.022UF。换算223J电容为﹕ 22×103PF=0.022UF “J”表示误差。
（ 6 ）使用灵活，根据需要可制成数码管、 字符管、电平显示器、点阵显示器、固体 发光板、 LED 平极型电视屏等。
（ 7 ）容易与数字集成电路匹配。
PPT文档演模板
电子元件基础知识培训
3.其它发光二极管
1．变色发光二极管是能变换发光 颜色的发光二极管。变色发光 二极管发光颜色种类可分为双 色发光二极管、三色发光二极 管和多色（有红、蓝、绿、白 四种颜色）发光二极管。
电子元件基础知识培训
PPT文档演模板
2020/11/27
电子元件基础知识培训
一、电子元件识别
PPT文档演模板
电子元件基础知识培训
（一）电阻
1、电阻的认识﹕
定义：各种材料的物体对通过它的电流呈现一定 的阻力﹐这种阻碍电流的作用叫电阻。
具有一定的阻值﹐一定的几何形狀﹐一定的技术 性能的在电路中起电阻作用的电子元件叫电阻器﹐ 即通常所称的电阻。
PPT文档演模板
电子元件基础知识培训
3.其它发光二极管
电压控制型发光二极管? 普通发光二极管属于电 流控制型器件，在使用时需串接适当阻值的限流电 阻。电压控制型发光二极管（BTV）是将发光二极 管限流电阻集成制作为一体，使用时可直接并接在 电源两端。右图是电压控制型发光二极管的外形图 内部结构图。
PPT文档演模板
电子元件基础知识培训
4、电阻的电路符号及字母表示﹕ 常用的电路符号有兩种﹕
字母表示﹕R
5、电阻的作用﹕ 阻流和分压。
PPT文档演模板
电子元件基础知识培训
6．电阻的阻值辨认﹕ a.数字表示法﹕ 此表示法常用于CHIP元件中。 辨认时数字之前兩位为有效数字﹐ 第三位为倍率。
•334 表示﹕33×104Ω=330 KΩ •275 表示﹕27×105Ω=2.7 MΩ
PPT文档演模板
电子元件基础知识培训
SPD压敏电阻
PPT文档演模板
电子元件基础知识培训
（二）电容﹕
1﹒种类﹕
按极性可分为
有极性电容：铝电解电容和钽质电解电容(钽Tan：一 种 非常坚硬、密度很大的灰色金属元素，在摄氏 150度以下能抗化学物质的强腐蚀。)
无极性电容：陶瓷电容(又称瓷片电容)和塑料电容 (又称唛拉电容)。
c 、820 KΩ
用四环及五环表示为﹕
(四环误差为金﹐五环误差为棕)
四环﹕灰红黄金﹔
五环﹕灰红黑橙棕。
PPT文档演模板
电子元件基础知识培训
PPT文档演模板
电子元件基础知识培训
陶瓷放电管
PPT文档演模板
电子元件基础知识培训
§ 当外加电压增大到超过气体的绝缘强度时，两 极间的间隙将放电击穿，由原来的绝缘状态转 化为导电状态，导通后放电管两极之间的电压 维持在放电弧道所决定的残压水平 。
PPT文档演模板
电子元件基础知识培训
3.二极管概论
§ 二极管的类型也有好几种，常常用到以下 的二极管： 用于稳压的稳压二极管，用于 数字电路的开关二极管，用于调谐的变容 二极管，以及光电二极管等，最常看见的 是发光二极管。
PPT文档演模板
电子元件基础知识培训
4.发光二极管(LED)主要特点
（ 5 ）防震动及抗冲击穿性能好，功耗低， 寿命长。由于 LED 的 PN 结工作在正向导 通状态，本射功耗低，只要加必要的限流 措施，即可长期使用，寿命在 10 万小时以 上，甚至可达 100 万小时。
色环电容与色环电阻的区别﹕色环电容本体底色一般 为淡黄色或 红色﹔中间部分比两端略高﹐而色环电 阻一般两端隆起﹐中间部分略低。
PPT文档演模板
电子元件基础知识培训
8﹒电容常用字母代表误差﹕ B: ±0.1﹪ D: ±0.5﹪ G: ±2﹪ K: ±10﹪
N: ±30﹪
C: ±0.25﹪ F: ±1﹪ J: ±5﹪, M: ±20﹪ Z:+80﹪-20﹪。
2.变色发光二极管按引脚数量可 分为二端变色发光二极管、三 端变色发光二极管、四端变色 发光二极管和六端变色发光二 极管。
PPT文档演模板
电子元件基础知识培训
3.其它发光二极管
§ 闪烁发光二极管（BTS）是一种由CMOS 集成电路和发光二极管组成的特殊发光器 件，可用于报警指示及欠压、超压指示。 其外形、内部结构图及内电路框图见图.
PPT文档演模板
电子元件基础知识培训
（三）﹑二极管
1、二极管概论
§ 二极管最明显的性质就是它的单向导电特性，就 是说电流只能从一边过去，却不能从另一边过来 （从正极流向负极）。我们用万用表来对常见的 1N4001型硅整流二极管进行测量，红表笔接二极 管的负极，黑表笔接二极管的正极时，表针会动， 说明它能够导电；然后将黑表笔接二极管负极， 红表笔接二极管正极，这时万用表的表针根本不 动或者只偏转一点点，说明导电不良。（万用表 里面，黑表笔接的是内部电池的正极）
1/8w以下(Chip)1/8w﹑
1/4w﹑1/2w﹑1w﹑2w等。
PPT文档演模板
电子元件基础知识培训
C、按阻值表示法又可分为: 数字表示法及色环表示法。
• •
阻
色
值
环
表
表
示
示
法
法
D、色环电阻又可分为：
精密电阻(五环)
普通电阻(四环)
PPT文档演模板
电子元件基础知识培训
3、电阻的单位及换算﹕ A、电阻的单位﹕ 我们常用的电阻单位是： 欧姆、千欧(KΩ),兆欧(MΩ)﹐ 电阻最基本的单位为欧姆(Ω) B、电阻的换算﹕ 1MΩ = 1000KΩ = 106Ω 1Ω = 10-3 KΩ = 10-6 MΩ
如图对于小功率金属封装三极管，按图示底视图
位置放置，使三个引脚构成等腰三角形的顶点上， 从左向右依次为e b c；对于中小功率塑料三极管 按图使其平面朝向自己，三个引脚朝下放置，则从 左到右依次为e b c。
PPT文档演模板
电子元件基础知识培训
三极管在PCB上的丝印符号
PPT文档演模板
电子元件基础知识培训
0H=5V
0J=6.3V 1A=10V 1C=16V
1D=20V 1E=25V 1H=50V
1J=63V
1V=35V 2A=100V 2C=160V
•c
•e
•b
•b
•e
•c
(NPN型)
ห้องสมุดไป่ตู้
(PNP型)
PPT文档演模板
电子元件基础知识培训
2﹒三极管的极性﹕ 基极(b) 发射极(e)
3﹒三极管的作用﹕放大及开关。 4﹒符号﹕Q
集电极(c)。
PPT文档演模板
电子元件基础知识培训
三极管的封装形式和管脚识别
常用三极管的封装形 式有金属封装和塑料封 装两大类，引脚的排列 方式具有一定的规律，
§ 红外发光二极管的结构、原理与普通发光二极管相近， 只是使用的半导体材料不同。红外发光二极管通常使用砷 化镓（GaAs）、砷铝化镓（GaAlAs）等材料，采用全透 明或浅蓝色、黑色的树脂封装。
§ 常用的红外发光二极管有SIR系列、SIM系列、PLT系列、 GL系列、HIR系列和HG系列等.
PPT文档演模板
（五）﹑电感﹕ 1.用字母L表示﹐
在电路中的符号为﹕
•一般电感
•带磁芯电感
•带铁芯电感
2.电感的单位﹕最基本的单位为亨利(H)﹐常用 的有毫亨(mH)﹐微亨(UH)
3.换算公式为﹕1H=101mH=106UH 4.电感数值的认法与电阻类似﹐但后面的单位为
UH。
PPT文档演模板
电子元件基础知识培训
（六）﹑用数字+字母代表的耐压系列﹕
电子元件基础知识培训
1﹒组成﹕由单一的PN结组成。
2﹒类型﹕常用的二极管有整流﹑稳压﹑发光 二极管等。
• • •
整
稳
管发
流
压
光
二
二
二
极
极
极
管
管
3﹒电路符号及字母表示﹕
整流二极管(D)
PPT文档演模板
电子元件基础知识培训
稳压二极管(ZD)
发光二极管(LED)
PPT文档演模板
电子元件基础知识培训
（四）﹑三极管﹕ 1﹒三极管的种类﹕PNP型和NPN型图形為﹕
PPT文档演模板
电子元件基础知识培训
二极管概论
§ 利用二极管单向导电的特性，常用二极管 作整流器，把交流电变为直流电，即只让 交流电的正半周（或负半周）通过，再用 电容器滤波形成平滑的直流。事实上好多 电器的电源部分都是这样的。二极管也用 来做检波器，把高频信号中的有用信号 “检出来”，老式收音机中会有一个“检 波二极管”，一般用2AP9型锗管。
PPT文档演模板
电子元件基础知识培训
例如﹕
紅棕紅棕棕 阻值为： 212×101Ω=2.12 KΩ±1﹪
棕灰绿橙棕 阻值為 185×103Ω=185 KΩ±1﹪
PPT文档演模板
电子元件基础知识培训
7.电阻数字表示法与色环表示法的相互运算﹕
a 、7.6 KΩ±5﹪ 用色环表示为﹕紫蓝红金。
b 、7.61 KΩ±1﹪ 用色环表示为﹕紫蓝棕棕棕。
PPT文档演模板
电子元件基础知识培训
1.二极管概论
§ 常见的几种二极管如图所示。其中有玻璃 封装的、塑料封装的和金属封装的等几种。 图2是二极管的电路符号，像它的名字，二 极管有两个电极，并且分为正负极，一般 把极性标示在二极管的外壳上。大多数用 一个不同颜色的环来表示负极，有的直接 标上“-”号。大功率二极管多采用金属封装， 并且有个螺帽以便固定在散热器上。
电子元件基础知识培训
3﹒电容的单位及换算公式﹕ a、电容的单位﹕ 基本单位为法拉(F)。 常用的有微法(UF)﹑皮法 (PF) 、（F）法 拉。
b、换算公式﹕ 1F=103MF=106UF=109NF=1012PF
PPT文档演模板
电子元件基础知识培训
4﹒电解电容(EC)的参数： 容量﹑耐压系数﹑温度系数。 其中 10UF表示电容容量﹐ 50V表示耐压系数﹐ 105℃为温度系数。 电解电容的特点是容量大﹑漏电大﹑耐压低。
PPT文档演模板
电子元件基础知识培训

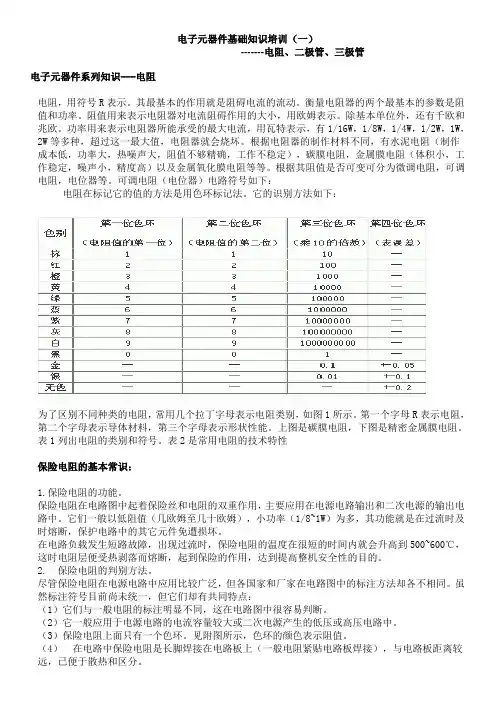

b.色环表示法﹕ 第一、二环为有效数字﹐第三环为倍率﹐第四环为误差。 颜色: 黑 棕 红 橙 黄 绿 蓝 紫 灰 白 金銀 代码: 0 1 2 3 4 5 6 7 8 9 第三环:100 101 102 103 104 105 106 107108 109 10-1 10-2 第四环:土5％ 土10％
• • •
电
陶
塑
解
瓷
料
电
电
电
容
容
容
PPT文档演模板
电子元件基础知识培训
2﹒电容的电路符号及字母表示法﹕
(1) 电容的电路符号有两种﹕
为无极性电容
为有极性电容 +
-
(2) 电容字母表示﹕C (3) 电容的特性﹕隔直通交。 (4) 作用﹕用于贮存电荷的组件﹐贮存电量充电放电
﹑ 滤波﹑耦合﹑旁路。
PPT文档演模板
电压控制型发光二极管的发光 颜色有红、黄、绿等，工作电 压有5V、9V、12V、18V、 19V、24V共6种规格。
PPT文档演模板
电子元件基础知识培训
3.其它发光二极管
§ 6.红外发光二极管也称红外线发射二极管，它是可以将电 能直接转换成红外光（不可见光）并能辐射出去的发光器 件，主要应用于各种光控及遥控发射电路中。其外形图见 下图。
PPT文档演模板
电子元件基础知识培训
6﹒麦拉电容﹕(MC)
常 用 的 麦 拉 电 容 其 表 示 法 如 104J/100V 表 示容量为0.1UF﹐J为误差﹐100V为耐压值。
PPT文档演模板
电子元件基础知识培训
7﹒色环电容(卧式)电容﹕ 材料一般为聚脂类﹐体积较小﹐数值与电阻读法相 似﹐但后面单位为PF。例如﹕ (1) 棕红黄银 容量为0.12UF 误差为﹕±10％ (2) 棕红金 容量为0.12UF
