直流稳流稳压电源的使用
直流稳压电源操作规程范本
直流稳压电源操作规程范本一、概述直流稳压电源作为一种关键设备,在工业生产、科研实验等领域中起着重要作用。
为了保证直流稳压电源的正常操作和安全使用,制定本操作规程范本。
二、安全注意事项1. 在使用前,确保直流稳压电源的电源开关处于关闭状态。
2. 使用过程中,不得随意更换电源输入电压和电流范围,以免引起设备故障或危险。
3. 不得私自拆解直流稳压电源,以防止发生电气触摸或其他安全事故。
4. 使用电源时,需正确连接地线,确保电源的良好接地,以保证操作人员的人身安全。
5. 操作人员不得携带金属饰品或带有导电性的物品接近电源,防止发生触电事故。
三、操作步骤1. 检查直流稳压电源的输入电源是否正常,并确保输入电源与直流稳压电源匹配。
2. 将直流稳压电源的电源开关调至关闭状态。
3. 将待测试的电路或设备正确接入直流稳压电源的输出端,确保接线正确无误。
4. 根据需要,设置输出电压和电流范围,确保输出电压和电流在可接受范围内。
5. 打开直流稳压电源的电源开关,此时直流稳压电源开始工作。
6. 监测直流稳压电源的输出电压和电流,确保其正常工作。
7. 在使用过程中,要定期检查直流稳压电源的工作状态,确保其正常工作。
8. 使用完毕后,将直流稳压电源的电源开关调至关闭状态,断开与待测试电路或设备的连接。
9. 关闭输入电源,断开与直流稳压电源的连接。
四、故障处理1. 如发现直流稳压电源的输出电压或电流异常,首先检查连接线路是否松动或接触不良,重新插拔连接线或更换连接线。
2. 如连接线路正常,但直流稳压电源仍有故障,应立即断开电源,禁止使用,并及时联系维修人员进行维修和处理。
五、维护保养1. 定期清洁直流稳压电源的外壳,避免灰尘积聚影响正常工作。
2. 定期检查直流稳压电源的连接线路是否松动或破损,如有发现及时修复或更换。
3. 定期校准直流稳压电源的输出电压和电流,确保输出准确可靠。
4. 如发现任何异常或故障,应立即停止使用,并及时联系维修人员进行处理。
直流稳压电源操作规程
直流稳压电源操作规程直流稳压电源是一种用于提供稳定直流电压输出的电源设备,在实验室、工厂、医院等场所广泛应用。
为确保电源的正常运行和使用安全,以下是直流稳压电源的操作规程。
1. 安全检查在使用直流稳压电源之前,必须进行安全检查。
检查电源设备是否完好,无损坏、正常工作并接地良好。
检查电源的输入电压范围,确保输入电压与电源工作范围相匹配。
2. 连接设备将直流稳压电源与外部设备连接时,先关闭电源开关。
根据设备的规格和工作要求,选择合适的输出插头或接线端子,进行连接。
确保连接牢固,插头和插座之间没有松动或接触不良。
3. 输入电压设置直流稳压电源通常具有输入电压范围的调节功能。
根据外部电网的电压情况,调节输入电压设置。
如果电源的输入电压范围小于外部电网的电压变化范围,可以考虑使用稳压变压器进行输入电压调节。
4. 输出电压设置根据需要,调节直流稳压电源的输出电压。
根据设备的规格和工作要求,调节电源的输出电压,确保输出电压稳定在所需范围内。
大部分直流稳压电源具有数字显示输出电压的功能,可以直接输入目标电压。
5. 电流限制设置某些设备可能需要电流限制,以保护设备免受过电流损害。
根据设备的规格和工作要求,调节直流稳压电源的电流限制设置。
确保电流限制在设备所能承受的范围内,并遵循设备的使用说明。
6. 开关操作在完成以上设置后,按下直流稳压电源的电源开关,启动电源设备。
在启动后,可以根据需要进行电压、电流的微调。
需要注意的是,不要随意调节输出电压和电流,以免造成设备的损坏或危险。
7. 实验结束当实验或工作结束后,应及时关闭直流稳压电源的电源开关。
在关闭之前,应先将输出电流和电压设定为最小值,以避免对接入设备或导线产生损害。
8. 定期维护直流稳压电源的定期维护十分重要。
定期检查电源设备是否存在损坏、老化或松动的部件。
清除电源设备的灰尘和杂物,并定期检查连接电线和插头是否安全可靠。
9. 固定电源设备要确保电源设备放置在平稳、通风良好的地方,并固定好。
直流稳压电源操作指引
直流稳压电源操作指引
一、操作步骤:
1、接好电源,将电源开关置于”ON”位置,指示灯为红色。
2、调节“ VOLTAGE”粗调和微调旋钮到需要的输出电压。
3、连接外部负载到“+“或“一”输出端子。
4、当用在要求较高的地方,输出端”+"或“一“接线柱必须有一个要与GND接线柱可靠连接,这样可以减少输出的纹波电压。
5、恒流电流预置:先将电压调至3~10V任意值,在将“CURRENT“粗微調旋调至O(即逆时针转到底),然后将导线短路输出正负端,顺时针调节电流粗微钮到所需限定的电流值,拆除短路线,然后再调节器电压钮到所需要的电压值即可使用。
二、注意事项:
1、切勿在环境温度超过40°C的地方使用,散热风扇位于仪器的后部,应留有足够的空间,以利于散热。
2、输出电压过冲限制:当开关电源时,输出端之间的电压不超过预置值。
3、如果保险管烧断,本电源将停止工作,除了发生问题,一般保险盒不要打开,要找出并纠正保险管烧断的原因,然
后用相同值的保险管替换。
4、非工程技术(或被受权)人员严禁调整仪器参数。
5、本电源一但内部烧坏必须由专业指定维修人员修理,或送经销商由厂家维修,以保证安全。

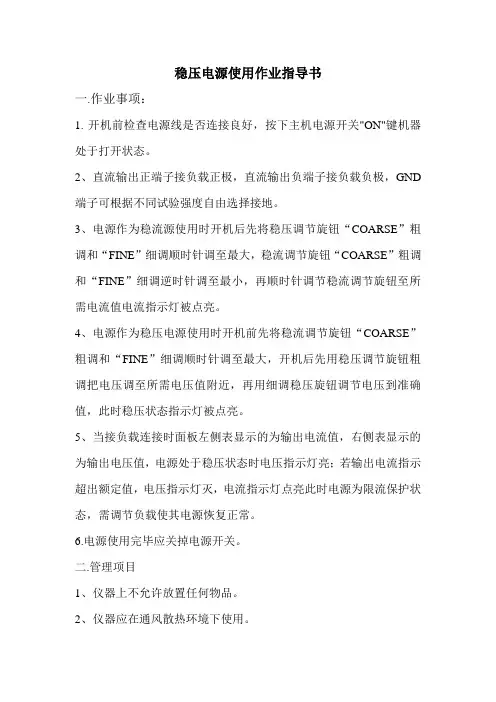

稳压电源使用作业指导书
稳压电源使用作业指导书
一.作业事项:
1.开机前检查电源线是否连接良好,按下主机电源开关"ON"键机器处于打开状态。
2、直流输出正端子接负载正极,直流输出负端子接负载负极,GND 端子可根据不同试验强度自由选择接地。
3、电源作为稳流源使用时开机后先将稳压调节旋钮“COARSE”粗调和“FINE”细调顺时针调至最大,稳流调节旋钮“COARSE”粗调和“FINE”细调逆时针调至最小,再顺时针调节稳流调节旋钮至所需电流值电流指示灯被点亮。
4、电源作为稳压电源使用时开机前先将稳流调节旋钮“COARSE”粗调和“FINE”细调顺时针调至最大,开机后先用稳压调节旋钮粗调把电压调至所需电压值附近,再用细调稳压旋钮调节电压到准确值,此时稳压状态指示灯被点亮。
5、当接负载连接时面板左侧表显示的为输出电流值,右侧表显示的为输出电压值,电源处于稳压状态时电压指示灯亮;若输出电流指示超出额定值,电压指示灯灭,电流指示灯点亮此时电源为限流保护状态,需调节负载使其电源恢复正常。
6.电源使用完毕应关掉电源开关。
二.管理项目
1、仪器上不允许放置任何物品。
2、仪器应在通风散热环境下使用。
3、每天工作完成后,测试人员须用干布将仪器表面的
灰尘擦干净。
4、未经许可严禁拆卸仪器。
三.异常发生时的处理
1、如遇紧急情况,应立即停止试验;
2、使用机器及工具有异常时,通知技术人员处理
3、感觉身体不舒服,停止实验到通风场所休息。
四.注意事项
1.仪器电源线必须良好接地。
直流稳压电源的使用
一
直流稳压电源的使用
1、右图为直流稳压电源 前面板图
一
直流稳压电源的使用
பைடு நூலகம்
2、直流稳压电源各部分的功能
一
直流稳压电源的使用
3、直流稳压电源使用步骤
第一步:电源连接。将稳压电源连接上市电。
第二步:开启电源。在不接负载的情况下,按下电源 总开关,此时,电源数字指示表头上即显示出当前工 作电压和输出电流。
5、调试过程中应随时注意电路板上的元件有无过热、电源电流过大等现象出现 (重点是有极性的元件如:电解电容,二极管、集成电路芯片等),如发现上述 现象要及时关闭电源开关;
THANKS
第三步:设置输出电压。通过调节输出电压(粗调) (细调)旋钮使数字电压显示表头显示出目标电压, 完成电压设定。
第四步:设置最大输出电流。调节最大输出电流旋钮, 使电流输出值达到工作最高电流的120%。
二
使用时注意事项
1、使用过程中调节各旋钮用力要轻,到极限位置后不用力过大,以免损坏设备;
2、使用电源过程中要注意所需的电压大小、先调整输出电压,接上欲调试的电路 后再打开电源开关; 3、使用电源过程中要注意所需的电压大小、先调整输出电压,接上欲调试的电路 后再打开电源开关; 4、调试过程中如出现短路等过流情况时,电源会进入保护模式,此时应及时关闭 相应的电源开关,排除电路故障后再打开电源开关进行调试;
直流稳压电源使用手册
SPD3303D/S series
SPD3303C series
5 1
6
4.3”16M真彩
TFT液晶屏
电源开关 通道输出端 通道开关按钮
4 2 3
功能控制按键
旋钮和方向键
SPD3000可输入频率50Hz/60Hz,电压为100V、120、220、230的4种交流电 源,您可以根据实际需求通过后面板的“电源电压拨码开关选择”选择不同的输入 电源。
当前设置的是220V接入 电压
一:独立模式
二:串联模式
三:并联模式
注:独立模式,CH1与CH2均与地隔离 独立模式, CH3额定值为2.5V、3.3V、5V,3A,独立于CH1/CH2
Constant Current(CC)恒流源模式下(独立或跟踪模式),输出电 流为设定值,并通过前面板控制。前面板指示灯亮红色(CC),电流维持 在设定值,此时电压值低于设定值,而当输出电流低于设定值时,返回恒压 模式。
线性电源有很多指标,但可以从逻辑上划分为三 类:准确度和分辨率、稳定性和交流特性。我们 将分别介绍属于这三类的重要指标。 准确度和分辨率 设置准确度 设置分辨率 回读准确度 回读分辨率
电压和电流设置(有时称为极限或设置值)分别有与之相关的分辨率和准确 度指标。这些设置的分辨率决定了输出可调的最小增量,准确度描述了输出 值符合国际标准的程度。应当分别考虑设置和回读指标。回读准确度好并不 一定就意味着设置准确度好。
设定精度
决定了设定值和标准值的接近程度
表示为 设定值% + 偏移量
设定分辨率
最小的设定值
表示为 mV or mA
回读精度
决定了内部仪表测量值和标准值的接近程度 表示为 设定值% &量的最小值 决定了内部仪表的精度(SPD3000系列电源相当于4位1/2万用表的精度) 表示为 mV or mA
直流稳压电源原理和使用方法
直流稳压电源原理和使用方法大家好,今天咱们来聊聊直流稳压电源,听起来是不是有点高大上?其实它就是一个很实用的电子小伙伴,让我们在各种电气设备上如鱼得水。
就像我们日常生活中有很多工具一样,直流稳压电源就是为了给特定的应用场合提供稳定的电压,保证设备能够正常运转,不至于“掉链子”。
1. 直流稳压电源的基础知识1.1 什么是直流稳压电源?简单来说,直流稳压电源可以把输入的电流变成稳定的直流电压,确保输出电压不受输入波动的影响,好比你开车的时候,有个方向盘帮你保持稳定,不让车子左摇右摆。
这种电源通常用在各种电器,比如我们的电脑、电视,甚至小玩意儿如手机充电器,都是靠这个稳定的电压来保证工作的。
1.2 为什么需要稳压?说到稳压,很多人可能会问:“我家的插座不是就给电吗?还需要稳压干啥?”您说得没错,一般的插座是有电的,但电压不一定稳定。
就像您早上喝的咖啡,浓稠的和淡淡的口感是不一样的,电压也是一样,太高或者太低都会导致设备性能下降,甚至损坏。
所以,稳压电源就像咖啡店的老手,会把每杯咖啡调配得刚刚好,让你一口下去,幸福感满满!2. 直流稳压电源的工作原理2.1 稳压原理这就要提到它的“秘密武器”——稳压芯片。
这些芯片就像是电源里的小管家,时刻监控着输出电压,只要一有波动,它们就会立马“行动”,调节电流,保持电压稳定。
就像一个勤奋的学生,在考试前认真复习,才不会让“偏科”影响整体结果。
因此,我们的设备无论是工作还是休息,都能达到“心灵的平和”。
2.2 常见类型说到直流稳压电源,它的类型可谓是五花八门,常见的有线性稳压电源和开关稳压电源。
线性稳压电源就好比是古典钢琴,声音柔和细腻,但效率相对较低;而开关稳压电源就像现代电子乐,效率高,适用范围广。
各有各的优劣,选什么得看你的使用需求。
3. 使用直流稳压电源的注意事项3.1 选对参数使用直流稳压电源的时候,最重要的一点就是要挑对参数。
你得瞅准输入和输出的电压、电流,选对合适的设备。
直流稳压电源操作规程
直流稳压电源操作规程简介直流稳压电源是一种实验室必备的电子设备。
它主要用于提供精确的直流电压、电流,以满足各种电子实验的需求。
使用直流稳压电源需要掌握一定的操作规程,以保证使用安全和实验准确性。
操作步骤以下是直流稳压电源的操作步骤:1.接通电源:将电源接入电源插座,并打开电源开关。
此时,可见电源显示屏亮起,显示输入电压。
2.连接输出端口:将需要供电的电子设备连接到输出端口上。
连接前需要检查电子设备的电压和电流参数,以确保与直流稳压电源的输出参数匹配。
3.设定输出参数:设定所需输出电压和电流。
可以通过旋转电源面板上的旋钮来实现电压电流的调节。
在设定前需要考虑电子设备的额定电压和额定电流,以确保操作安全。
4.开启输出:确认设定无误后,按下“输出”按钮,电源便开始向外部设备输出所需的电压和电流。
5.关闭输出:在使用完毕后,按下“输出”按钮,关闭输出,此时输出端口上的电压和电流都会降为零。
6.关闭电源:在使用结束后,先关闭输出,再将电源开关关闭,断开电源插头,以保证使用安全。
注意事项使用直流稳压电源需要注意以下事项:1.操作前需要检查额定电压和额定电流,以确保操作安全。
2.操作时要仔细观察电源显示屏上的电压和电流变化,以确保输出稳定。
3.操作时要轻拿轻放,避免撞击和摔落。
4.在操作中遇到异常情况时,应该立即停止输出,排除故障后再继续使用。
5.操作完毕后,应该清理好操作环境,并将电源开关关闭,断开电源插头。
6.长时间不使用的直流稳压电源,应该将电源插头拔掉,并妥善保存。
总结直流稳压电源作为实验室必备工具,使用规程十分重要。
以上操作步骤和注意事项是使用直流稳压电源的基本要点,只有正确掌握这些要点,才能确保实验的准确性和操作的安全性。
RPS系列线性直流稳压电源使用说明书
目录常规安全概要 1前言 2 主要功能 2入门知识 2标准配件 2技术参数 2-3 操作要求 4安装系统 4 清洁 5操作基础 6前面板概览 6后面板概览 7负载线的连接 8恒压/恒流特性 8恒压操作 8恒流/限流操作 8保险丝更换 9常规安全概要详细阅读下列安全性预防措施,以避免人身伤害,并防止损坏本产品或与本产品连接的任何产品。
为避免可能的危险,请务必按照规定使用本产品。
只有合格人员才能执行维修过程。
避免火灾或人身伤害使用合适的电源线。
请只使用本产品专用并经所在国家/地区认证的电源线。
使用正确的电压设置。
接通电源之前,请确保线路选择器置于当前使用电压相应的位置。
将产品接地。
本产品通过电源线的接地导线接地。
为避免电击,必须将接地导线与大地相连。
在对本产品的输入端或输出端进行连接之前,请务必将本产品正确接地。
遵守所有终端额定值。
为避免火灾或电击带来的风险,请遵守产品上的所有额定值和标记。
在对产品进行连接之前,请首先查阅产品手册,了解有关额定值的详细信息。
断开电源。
电源开关可以使产品断开电源。
请参阅有关位置的说明。
不要挡住电源开关;此电源开关必须能够随时供用户使用。
切勿开盖操作。
请勿在外盖或面板打开时运行本产品。
怀疑产品出现故障时,请勿进行操作。
如果怀疑本产品已损坏,请让合格的维修人员进行检查。
远离外露电路。
电源接通后,请勿接触外露的线路和元件。
使用合适的保险丝。
只能使用为本产品指定的保险丝类型和额定指标。
请勿在潮湿环境下操作。
请勿在易燃易爆的环境中操作。
请保持产品表面清洁干燥。
请适当通风。
有关如何安装产品使其保持适当通风的详细信息,请参阅手册中的安装说明。
本手册中的术语本手册中可能出现以下术语:产品上的符号和术语产品上可能出现以下术语:■ “危险”表示当您阅读该标记时会立即发生的伤害。
■ “警告”表示当您阅读该标记时不会立即发生的伤害。
■ “注意”表示可能会对本产品或其他财产带来的危险。
产品上可能出现以下符号:注意 警告高压电 保护性接地端 接地终端 正极 负极 开 关1主要功能■ 限流保护■ 恒压/恒流自动切换■ 电压/电流微调节旋钮■ 电压电流三位显示,显示精度 0.1V0.01A■ 电压电流四位显示,显示精度 0.01V0.001A■ 低噪声:采用温控风扇,当内部温度大于50℃风扇自动启动散热。
直流稳压电源操作规程(三篇)
直流稳压电源操作规程第一章总则第一条为了保证直流稳压电源的安全运行,确保人身安全和设备的正常使用,制定本操作规程。
第二条本操作规程适用于直流稳压电源的操作和维护。
第三条直流稳压电源的操作人员应严格按照本操作规程进行操作,并遵守相关安全操作规定。
第四条直流稳压电源操作人员应具备相关的操作技能和知识,经过培训合格后方可操作。
第五条直流稳压电源操作人员应定期进行安全知识和操作技能的培训,做到熟悉并掌握相关操作规程和应急处理措施。
第六条直流稳压电源的操作人员应服从现场负责人的指挥和管理。
第七条在进行直流稳压电源的操作前,操作人员应先了解设备的工作原理、结构和性能,并检查设备的运行状况。
第二章操作规程第八条直流稳压电源的操作人员应确保电源的工作环境干燥、通风良好,设备周围无易燃物和易爆物。
第九条操作人员应定期对设备进行检查,发现问题及时处理,确保设备的正常运行。
第十条在操作直流稳压电源前,操作人员应先检查设备的电源线是否良好,防止电源线出现漏电和短路导致的事故。
第十一条操作人员应使用符合标准的电源插头和插座,并确保插头的接触良好,没有生锈和破损。
第十二条操作人员应根据设备的要求,选取适当的工作电压和电流,避免超负荷运行,影响设备寿命和稳定性。
第十三条操作人员应先打开设备的电源开关,并根据设备的要求进行预热。
第十四条操作人员应根据设备的工作要求将负载端和电源端正确连接,避免错误连接导致的设备损坏。
第十五条操作人员应根据设备的工作要求设置电流和电压调节,确保电流和电压的稳定输出。
第十六条操作人员应定期检查设备的输出电流和电压,确保符合设备的要求。
第十七条操作人员应及时处理设备故障和报警,采取相应的应急措施,确保设备的安全运行。
第十八条操作人员应定期进行设备的维护和保养,包括清洁设备、紧固连接件的检查和维修,以确保设备的正常使用。
第十九条操作人员应按照设备的工作要求进行设备的关机和断电操作,同时注意切勿改变设备的参数和设置。
直流稳压电源操作规程
直流稳压电源操作规程一、使用前检查1、电源输入电压范围是否在规定范围内,是否稳定;2、电源输出是否正常,是否稳定;3、电源线是否完好,有无破损或老化现象;4、电源接口是否完好,有无松动或损坏现象。
二、操作步骤1、将电源插入指定电源插座,并确保电源输入电压在规定范围内;2、打开电源开关,电源指示灯亮起;3、使用电源输出线连接需要供电的设备;4、根据需要调整电源输出电压,使设备正常工作;5、在设备正常工作后,观察电源输出是否稳定;6、使用完毕后,关闭电源开关,断开电源输出线。
三、注意事项1、操作过程中,请勿将手伸入电源输出端口,以免发生触电事故;2、请勿将电源连接到非指定设备上,以免造成设备损坏或人身伤害;3、请勿在潮湿、高温、易燃易爆等环境下使用本电源;4、请勿在电源附近放置任何金属物品,以免造成短路或触电事故;5、如发现电源异常情况,请立即关闭电源,并专业人员检查维修。
直流稳压电源实验报告一、实验目的本次实验旨在通过实际操作,深入了解直流稳压电源的工作原理、电路设计及性能参数。
通过实验,提高我们的电子技术应用能力,为今后的学习和工作打下坚实的基础。
二、实验原理直流稳压电源是一种能够提供稳定直流电压的电源设备。
它主要由电源变压器、整流电路、滤波电路和稳压电路组成。
当交流电源输入时,经过变压器降压后,再经过整流电路将交流电转换为脉动的直流电。
然后,通过滤波电路滤除脉动成分,得到较为平滑的直流电。
最后,稳压电路对输出电压进行稳定控制,确保输出电压的稳定性和可靠性。
三、实验步骤1、搭建电路:按照实验原理图,搭建直流稳压电源的电路。
确保电路连接正确,元件摆放整齐。
2、调试电路:接通电源,观察电路是否正常工作。
如有异常,及时排除故障。
3、数据记录:使用万用表测量各点的电压,记录数据。
同时,观察电路的输出电压是否稳定。
4、数据分析:对实验数据进行整理和分析,了解稳压电源的性能参数。
四、实验结果经过实验,我们得到了以下数据:通过数据可以看出,稳压电源在输入电压为220V时,输出电压稳定在80V左右。
UTP1303 UTP1305 UTP3303 UTP3305 UTP3603 直流稳压电源使用说明
UTP1303/UTP1305/UTP3303/UTP3305/UTP3603直流稳压电源使用说明书一、 安全1、安全预防措施请特别注意阅读这些安全预防措施。
这些安全措施是为了保护你的电源免受损坏。
这些安全信息适用于所有的操作者和服务人员。
2、警告申明注意:指使用正确的操作或维护程序,以防止设备或其他财产受损坏或破坏警告:请注意潜在的危险,这需要正确的做法和操作,以免受到人身伤害。
安全标识:注意保护性接地端子二、 面板特征1、前面板介绍图2-1 UTP3303/UTP3305/UTP3603前面板示意图①POWER:电源开关;②输出端子:正极(+)为红色,负极(-)为黑色,接地端为绿色;③电压显示:指示输出电压值;④电流显示:指示输出电流值;⑤电压(CV)指示灯:处于恒压工作状态时灯亮;⑥电流(CC)指示灯:处于恒流工作状态时灯亮;⑦电压调节旋钮:用来调节的输出电压;⑧⑨电流调节旋钮:用来调节的输出电流;⑩输出指示灯:当按下OUTPUT按钮时此灯亮;○11输出开关: ON/OFF开关用来表示输出状态○12跟踪模式按键(TRACKING):两个按键可分别选择INDEP(独立模式),SERIES(串联模式),PARALLEL(并联模式),两按键的操作如下:a)当两个按键都未按下时,为INDEP独立模式,CH1和CH2分别为各自独立输出电压。
b)当上面的开关按下而下面的开关未按下,为SERIES串联跟踪模式。
c)当两个按键同时按下时,为PARALLEL并联跟踪模式。
○135V/3A过载指示灯:当CH3路输出端的负载超过额定值时灯亮。
图2-2 UTP1303/UTP1305前面板示意图①POWER:电源开关;②输出端子:正极(+)为红色,负极(-)为黑色,接地端为绿色;③电压显示:指示输出电压值;④电流显示:指示输出电流值;⑤电压(CV)指示灯:处于恒压工作状态时灯亮;⑥电流(CC)指示灯:处于恒流工作状态时灯亮;⑦电压粗调旋钮:用来粗调输出电压;⑧电压微调旋钮:用来微调输出电压;⑨电流调节旋钮:用来调节输出电流;2、后面板介绍图3-2 后板图及说明①电压选择开关:改变电压选择开关到需要的电源电压位置;②输入端保险丝座:含有在用和备用2只保险丝;③交流电源输入端子:连接交流电源到仪器的电源供电器上。
DH1765 程控直流稳压稳流电源 使用说明书
DH1765程控直流稳压稳流电源 使用说明书北京大华无线电仪器厂2010年11月10日目录概述 (2)第一章技术特性 (3)1.1产品规格 (3)1.2技术指标 (3)第二章前、后面板介绍 (4)2.1 前面板介绍 (4)2.2 后面板介绍 (5)第三章面板操作 (7)3.1 按键分布 (7)3.2 电压设置操作 (7)3.3 电流设置操作 (8)3.4 保存/调出操作 (8)3.5 加锁/解锁操作 (8)3.6 菜单操作 (8)3.7 关断/输出操作 (9)第四章电源使用说明 (10)4.1 电源的成套性 (10)4.2 电源输入 (10)4.3 可能出现故障的排除 (10)第五章通信与指令集 (11)5.1 通信 (11)5.2 指令集 (12)第六章储存 (14)第七章质量保证 (14)概述本产品是单路程控直流稳压稳流电源,采用标准3U机箱,便于上架使用。
该型产品配备通信接口,设有稳压/稳流、过压保护、过热保护、电压预置、电流预置、过压保护预置、输出/禁止、程控设置/程控回读等功能。
DH1765系列是一种高精度高可靠性程控直流稳压稳流电源。
本电源具有以下特点:• 低纹波和低噪声• 高分辨率及精度0.1mV/0.1mA(4型除外)• 高亮度VFD显示屏,同时显示预置电压/电流值、回读电压/电流值及电源状态• 按键配有指示灯及蜂鸣器双重指示,指示灯同时具有指示设置状态及输出状态等功能 • 智能温控风扇,自动过温保护• 支持远端电压补偿• 10组数据存储• 内置电平转换电路,可直接通过标准RS-232电缆连接到PC机串口请在使用前详细阅读本说明书。
第一章 技术特性型号DH1765-1 DH1765-2 DH1765-3 DH1765-4输出电压 0~35V 0~35V 0~75V0~150V输出输出电流 0~3A 0~6A0~2.5A 0~1.2A源效应 1×10-5+1 mV1×10-5+1 mV 1×10-5+2 mV1×10-5+2 mV负载效应 1×10-5+1mV 1×10-5+1mV 1×10-5+2mV 1×10-5+2mV 周期与随机偏移(PARD) 1mV(rms )1mV(rms )1mV(rms )1mV(rms )设定值精度1×10-4+10mV 1×10-4+10mV 1×10-4+10mV 1×10-4+10mV设定值分辨率 1mV 1mV5mV5mV回读值精度 2×10-4+10mV 2×10-4+10mV 2×10-4+10mV 2×10-4+10mV恒压特性回读值分辨率0.1 mV0.1 mV1 mV1 mV源效应 5mA 5mA5mA5mA负载效应1×10-4+0.1 mA 1×10-4+0.1 mA 1×10-4+0.1 mA 1×10-4+0.1 mA周期与随机偏移(PARD) 2mA (rms ) 2mA (rms ) 2mA (rms ) 2mA (rms ) 设定值精度 5×10-4+10 mA5×10-4+10 mA5×10-4+10 mA5×10-4+10 mA设定值分辨率 1mA 1mA 1mA 1mA 回读值精度1×10-3+10mA 1×10-3+10mA 1×10-3+10mA 1×10-3+10mA恒流特性回读值分辨率 0.1mA 0.1mA0.1mA0.1mA输入电源220V ±10% 50Hz ±5% 220V ±10% 50Hz ±5% 220V ±10% 50Hz ±5% 220V ±10% 50Hz ±5% 工作温度及湿度范围0~40℃; 20~90%RH 0~40℃; 20~90%RH 0~40℃; 20~90%RH 0~40℃;20~90%RH 储存温度及湿度范围-50~45℃ 20~90%RH -50~45℃ 20~90%RH -50~45℃ 20~90%RH -50~45℃ 20~90%RH 仪器可靠性指标MTBF (θ)≥5000小时 MTBF (θ)≥5000小时 MTBF (θ)≥5000小时 MTBF (θ)≥5000小时外形尺寸(D ×W ×H )(mm) 350×210×133 350×210×133 350×210×133 350×210×133重 量 (Kg ) 约10Kg约10Kg约10Kg约10Kg第二章前、后面板介绍2.1 前面板介绍DH1765系列电源的前面板如下图所示:1 4235图2.1面板的上部分为VFD显示屏和旋钮,下半部分为电源开关、功能按键和接线端子。
直流稳压电源原理及使用方法
直流稳压电源原理及使用方法直流稳压电源是电子爱好者和专业人士的好帮手!它就像一个稳定的能量守护者,为各种电子设备提供可靠的电力支持。
那它的原理是啥呢?其实很简单,它通过一系列的电子元件,把不稳定的交流电变成稳定的直流电。
这就好比把汹涌的海浪变成平静的湖水,为电子设备提供一个安稳的“能量湖”。
使用直流稳压电源有哪些步骤呢?首先,把电源插头插好,这就像给汽车加满油,为电源提供动力。
然后,根据需要调节电压和电流大小。
这就像调节音响的音量一样,要恰到好处,不能太大也不能太小。
最后,把需要供电的电子设备连接到电源上,就像给手机充电一样,让电子设备“吃饱喝足”。
在使用过程中,安全性可是非常重要的!要是不小心,那可就糟糕了!所以一定要注意以下几点:不能超过电源的额定功率,不然就像小马拉大车,会累垮的。
还要注意防止触电,这可不是闹着玩的,一旦触电,那可就惨了!另外,要保持电源的通风良好,不然就像人在闷热的房间里一样,会不舒服的。
直流稳压电源的稳定性也是杠杠的!它能在各种环境下为电子设备提供稳定的电力,不会像不稳定的电源那样,让电子设备“忽冷忽热”。
这就像一个可靠的朋友,在你需要的时候总是能给你支持。
那直流稳压电源都有哪些应用场景呢?它可以用在电子实验中,为各种电子元件提供稳定的电源。
也可以用在电子产品维修中,帮助我们找出故障。
还可以用在工业生产中,为自动化设备提供动力。
这应用场景可多了去了!它的优势也很明显啊!首先,它能提供稳定的电压和电流,这对于电子设备的正常运行至关重要。
其次,它操作简单,容易上手。
最后,它价格实惠,性价比高。
这不是很棒吗?我给你讲个实际案例吧!有一次,我在做电子实验的时候,用直流稳压电源给一个电路供电。
结果,实验非常成功!要是没有这个稳定的电源,那可就不一定了。
这就充分说明了直流稳压电源的实际应用效果非常好。
直流稳压电源就是这么厉害!它的原理简单易懂,使用方法也不复杂。
安全性和稳定性都很高,应用场景广泛,优势明显。
电直流稳压电源安全操作及保养规程
电直流稳压电源安全操作及保养规程随着电子设备的普及,电直流稳压电源得到了广泛应用。
电直流稳压电源是一种用于电子设备测试、电子元件研究、工业自动化设备以及其他需要稳定电压的场合的电源。
但是,电直流稳压电源在操作过程中也存在一定的安全风险。
因此,为了确保使用安全,本文将介绍电直流稳压电源的安全操作规程和保养方法。
一、电直流稳压电源的安全操作规程1.1 使用前检查在使用电直流稳压电源之前,需要进行以下检查:1.确认电源插头、电源线、输出端杆头等是否连接牢固。
2.检查电源输入电压是否符合电源额定电压要求。
3.检查输出电压范围是否符合要求。
1.2 使用时的注意事项在使用电直流稳压电源时,需要注意以下事项:1.严禁在电源输出端短接。
2.在电源输出端连接负载时,先接地后接电源,拆下负载时,先拆开电源后拆下负载。
3.严禁在电源输出端加负荷超过额定电流和额定功率。
4.严禁将电源安装在强震动和强磁场的环境中。
5.严禁将电源放在有腐蚀性气体和粉尘的地方。
1.3 操作后的处理在操作完成后,需要注意以下处理:1.关闭电源,拆下负载和控制线。
2.清洁电源软件,防止灰尘、水、油污带来的故障。
3.置于通风干燥处,避免长时间不使用。
二、电直流稳压电源的保养方法为了保证电直流稳压电源的使用寿命和稳定性,需要进行以下保养:2.1 清洁保养1.对电源外壳进行清洁,并检查外部接线是否牢固。
2.清洁输电线软管,保持干燥、清洁,以免接线时引起误动作或引起电源故障。
3.定期打开电源进行清洁,以保证输出端和电路板上不会有灰尘、螨虫等对设备有害的物质。
2.2 日常维护1.对电源的电线进行检查和整修,保证电线不受坐压或绞的电荷作用而折断。
2.对电源的控制系统、显示器等重要部位进行检查和维护,保证电源正常运行。
3.定期检查电源的绝缘电阻,确保绝缘性能符合要求。
4.检查电源的散热器、风扇等散热部件,保证散热性能。
三、总结电直流稳压电源是一种主要用于电子设备测试、电子元件研究、工业自动化设备以及其他需要稳定电压的场合的电源。
直流稳压电源使用方法
直流稳压电源使用方法直流稳压电源作为一种常用的电子设备,主要用于给各种电子元件进行供电。
它既可以提供不同等级的电压,又可以保证电压的稳定。
那么在使用直流稳压电源时,应该如何正确操作呢?下面本文以详细的步骤向大家介绍直流稳压电源的使用方法。
步骤1:准备工作在使用直流稳压电源之前,需要先进行准备工作。
将直流稳压电源取出,检查是否有损坏或其他问题,确认电源开关处于关闭状态。
然后将电源的电源线插入标准的接口中,并将输入端连接到交流电源上。
待直流稳压电源接通交流电源后,需要进行一段时间的预热,一般为5~10分钟。
预热过程中,需要注意周围的环境不宜过于潮湿,以免影响电源正常运行。
步骤2:设置电压和电流在直流稳压电源启动后,需要设置电压和电流。
首先需要根据所需的电压水平在电压旋钮上进行调整,直到显示屏幕上显示所需电压的值。
接下来,需要根据电路的特性设置电流值,一般来说,选择恰当的电流值不会引起电路故障,同时保证各种元器件得到安全的电源供应。
需要注意的是,在设置电压和电流时,应避免选择超过元器件所能承受的最大电压和电流。
步骤3:接通硬件电路当电源设备的各项参数设置正确后,可以接通硬件电路。
为了确保安全,需要在接线前检查连接是否正确,并确保所有电线接头没有松动或腐蚀。
在连接双极性电子元件时,需要注意红线和黑线的连通方向,电路接线的正确性对于稳定性和可靠性显得尤为重要。
在接线前,建议先做一个小电流的试验,以避免过火等安全问题的发生。
步骤4:操作完成完成上述步骤后,就可以进行实际操作了。
需要注意的是,在操作时,需要确保各项参数的稳定性,并避免频繁更改电压和电流的设置,以免影响硬件电路运作。
同时,在操作中,应注意安全问题,如不要涉及没有专业技能的操作要求、不要在潮湿的环境下操作等。
操作结束后,应断电并按相应方法进行存储和维护。
总的来说,使用直流稳压电源前需要认真检查和确定各项参数,并在连接前做好必要的试验和检查,以确保安全稳定。
直流稳压电源的使用方法及注意事项
直流稳压电源的使用方法及注意事项
1、使用方法
(1)单机工作:用转换按钮(两个均为弹起状态)组合为两组独立电源输出。
(2)串联工作:用转换按钮(左边为按下状态,右边为弹起状态)组合为两组稳压源串联使用。
(3)并联工作:用转换按钮(两个均为按下状态)组合为两组电源并联输出。
(4)标准5V:右边两个端子输出为不可调整的标准5V电源。
2、注意事项
(1)电源工作时,注意通风,不要靠近其他热源,在长期连续工作时,对输出电流要适当限制。
(2)电源虽有负载短路保护电路,但当负载短路时,一经发现,应立即切断电源或断开输出端子的连接线,必须排除故障后方可正常使用,长时间负载短路容易引起整机损坏。
国睿安泰信科 多路直流稳压稳流电源 使用手册说明书
用户使用手册南京国睿安泰信科技股份有限公司公司专业生产开发南京国睿安泰信科技股份有限公司频谱分析仪示波器信号源网络分析仪射频实验箱射频微波器件地址:深圳市南山区西丽塘朗工业区栋电话()传真()网站://///多路直流稳压稳流电源目录1.简介┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈使用┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈前面板各开关旋钮的位置和功能┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈双路可调电源独立使用┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈13.33.l 33.1.143.1.2573.2.39┈┈┈┈技术参数┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈面板介绍┈┈┈┈┈┈┈┈┈┈┈┈┈┈后面板说明┈┈┈┈┈┈使用方法┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈恒电压恒电流的特性┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈双路可调电源串联使用┈双路可调电源并联使用┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈注意事项┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈2.23.273.2.13.2.283.2.4104.11/2.2.2额定输出电流:见表一(连续可调)2.2.3电源效应:CV 0.01+3mV≤%CC 0.2+3mA≤%2.2.4负载效应:CV 0.≤01+3mV 3A %(Ⅰ≤)CC 0.2+3mA 3A ≤%(Ⅰ≤)CV 0.02+5mV >3A ≤%(Ⅰ)CC 0.2+5mA >3A ≤%(Ⅰ)2.2.5纹波与噪声:CV ≤1mVrms (Ⅰ≤3A 5Hz~1MHz ,)CC 3mArms 3A ≤(Ⅰ≤)CV 2mVrms >3A ≤(Ⅰ,5Hz~1MHz )CC 10mArms >3A ≤(Ⅰ)2.2.6保护:电流限制及极性反向保护2.2.7(12)电压电流显示精度:±%个字。
ZCX-小功率直流稳压电源说明书
目录一、概述 (2)二、技术指标 (2)三、工作原理 (3)四、面板功能 (4)五、使用方法 (5)六、注意事项 (5)七、装修清单 (5)八、售后服务 (6)九、工作原理 (7)一、概述1、ZCX系列直流稳压稳流电源采用线性串联调整方式,具有较高的稳定性和低纹波等优点。
2、采用基准电压悬浮迭加技术,输出电压可以从零伏调到额定值,输出电流可以从零安培预置到额定值。
3、预稳电路采用继电器控制,使整流桥两端电压平稳变化。
从而保证调整管压降相对稳定。
4、本机反应速度快,故输出可以随时短路,而不至损坏机器。
二.技术指标1、输入电压:AC220V±10%,50Hz±5Hz2、输出电压:0-V标称值之间连续可调3、输出电流:0-A标称值之间连续可调a) 电源效应:CV≤5×10-3+5mVCC≤7×10-3+10mAb) 负载效应:CV≤5×10-3+5mVCC≤7×10-2+10mAc) 周期与随机漂移:V p-p≤30mvd) 指示:电压和电流分别指示,且为三位LED 显示,电压表精度±1%+2个字,精度要求较高请外接电表。
e) 使用环境:-10℃--40℃,相对湿度<90%三、工作原理1、交流预稳原理交流预稳采用继电器控制,继电器工作状态是随输出电压的变化而变化,输出电压为零时,继电器转换到较低电压。
输出电压最高时,继电器转换到较高电压,以满足输出需要。
2、直流稳压原理主电路采用悬浮放大原理,使电路调整范围宽,精度高,能保持长时间连续可靠工作(高压电源采用高压和低压串联叠加,可使输出电压做到上百伏,但调整管压降较低,可以保证调整管长期安全可靠工作,同时提高机器效率)。
调整电路是串联线性调整,由电压(电流)比较大器控制,使输出电压(电流)恒定。
本电路工作在稳压状态时,稳流电路处于待机状态。
工作在稳流状态时,稳压电路起限压作用。
四、前后面板功能1.CURRENT电流显示: 用于显示电流输出值。
直流稳压电源调节电压和电流的方法
直流稳压电源调节电压和电流的方法
直流稳压电源调节电压和电流的方法主要包括以下几种:
1. 调整电源电压:直流电的电压取决于其电源电压,因此调整电源电压可以控制直流电的电压。
通过调整直流电源的输出电压,可以增加或减少电路中的电压,从而控制电流。
2. 使用稳压器:稳压器是一种电路,可以将输入电压稳定在一个设定值。
即使在输入电压发生波动时,稳压器也能保持输出电压不变。
因此,用稳压器控制直流电的电压是一个便捷的方法。
3. 调节电阻:电流的大小取决于电路中的电阻值,通过调节电阻值,可以调节电流大小。
这种方法可以用来控制直流电的电流大小。
4. 转换器控制:转换器是一种电力电子设备,可以将直流电转换为另一种电压、电流或频率的电力输出。
通过调节转换器的输出参数,可以控制直流电的电压和电流。
5. PWM调节:PWM是将一个周期性的信号转换为一个能够控制输出电压和电流的电路。
通过调节占空比,可以改变输出信号的平均电压和电流。
请注意,以上方法仅供参考,实际操作时需要根据具体设备和电路进行调整。
如有需要,建议咨询专业技术人员。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
作稳压电源使用
接负载前应根据负载所需要的工作电压和电流将电源调在所需要之 处,现以负载需要12V,正常工作电流小于100mA为例说明。 1、在不接负载前先将电源开启,LED数字电压表亮,调节电压调节钮 使电源输出电压为12V(这时D、V、M选择开关放在V位置,数显为 12.0),把D、V、M选择开关放在A位置,将电源输出端+、-极短接,调 稳流调节钮,使数显为120即120mA,调稳流值应大于正常工作电流20% 左右为宜。 2、去掉短路线,将D、V、M选择开关放到V位置(放在V位置电源的 输出电阻较小,稳压特性好)将输出接到负载上即正常工作。 3、当发现数显电压下跌时,有可能所接外负载电路有故障,工作电流 超过稳流点120mA所致,这时可用另一路的数显表检查电路,并排除之。 也有可能开始估算的正常工作电流为100mA偏小,实际工作电流要大,这 时可将稳流调节钮向大的方向稍调一点,若这时数显电压稳定在所要求的 12.0V位置,证明开始估算有误,若仍出现电压跌落就不要继续增大稳流电 流,应仔细检查故障原因。两路电源操作相同,防止损坏电路组件。
注意事项
1、此电源为宽调电源,可从零伏起调,实际上将稳压调节钮调到 最小位置约有几十毫伏的输出。 2、在输出电压低于10V,工作电流大于0.5A时,请将电压选择开 关打到10V档。 3、电压选择开关打到20V档,而稳流电流要求大于500mA以上 时,测稳流值最好不用直接短路输出的方法测量,可在输出端并接一 个5—10Ω大功率电阻来测量,若用短路法测量,这是稳流管的功耗已 接近极限值。LM350K可能出现功率保护,使稳流值上不去,如用短路 法测只有0.5A左右,这时若用5—10Ω电阻短接测量,稳流值就能调到 1A。
电子仪器的 使用
直流稳流稳压电 源的使用
关于直流稳流稳压电源
SWD—Ⅱ型稳流稳压电源具有稳流稳压双重功能,输出双路 直流低压,具有高稳定度和高可靠性。两路可独立工作,也可以串 联输出,亦可多级串联输出高电压以扩大其使用范围。本电源可作 为一般稳压电源使用也可作为稳流电源使用。稳压、稳流均为连续 可调。 输出电压是0—20V连续可调。 输出电流是15 mA—1000mA连续可调。
作稳流电源使用
接负载前应根据负载的直பைடு நூலகம்电阻选择电源输出电压,若事先不知道 负载的直流电阻,则应将电压调节钮和电流调节钮调到较小位置,打开 电源开关LED数显亮,将D、V、M选择放在A处,接上负载,慢慢顺时 针调电压钮,电流将继续上升,若要求稳流电流较小时,调稳流钮就可 调到所要求的值,例65mA,在达到所要求的稳流值后应继续向上调稳 流值,看一下有否余量,余量大小应根据负载的变化而定,一般应留有 10%—20%余量,在稳流电流较小时,余量可加大,这样能保证稳流精 度,在证明有稳定余量的情况下,再将稳流值调到所需稳流值,如上例 的65mA。在稳流电流较大时,上述操作要反复数次才达到要求值。
