第章三相交流电路复习练习题

合集下载

第3章三相交流电试题库

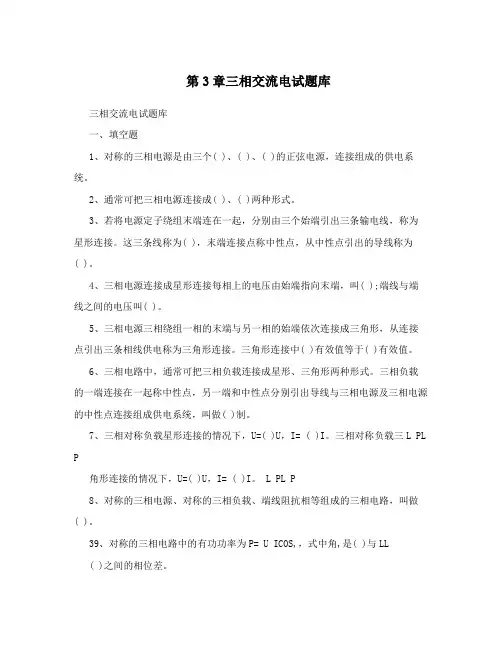

第3章三相交流电试题库三相交流电试题库一、填空题1、对称的三相电源是由三个( )、( )、( )的正弦电源，连接组成的供电系统。

2、通常可把三相电源连接成( )、( )两种形式。

3、若将电源定子绕组末端连在一起，分别由三个始端引出三条输电线，称为星形连接。

这三条线称为( )，末端连接点称中性点，从中性点引出的导线称为( )。

4、三相电源连接成星形连接每相上的电压由始端指向末端，叫( );端线与端线之间的电压叫( )。

5、三相电源三相绕组一相的末端与另一相的始端依次连接成三角形，从连接点引出三条相线供电称为三角形连接。

三角形连接中( )有效值等于( )有效值。

6、三相电路中，通常可把三相负载连接成星形、三角形两种形式。

三相负载的一端连接在一起称中性点，另一端和中性点分别引出导线与三相电源及三相电源的中性点连接组成供电系统，叫做( )制。

7、三相对称负载星形连接的情况下，U=( )U，I= ( )I。

三相对称负载三L PL P角形连接的情况下，U=( )U，I= ( )I。

L PL P8、对称的三相电源、对称的三相负载、端线阻抗相等组成的三相电路，叫做( )。

39、对称的三相电路中的有功功率为P= U ICOS,，式中角,是( )与LL( )之间的相位差。

10、三相对称负载星形连接的情况下，若U=380V，则U=( )V。

L P0 答案:1、频率相同、振幅相同、初相依次相差1202、星形、三角形3、相线或端线、中线或零线4、相电压、线电压5、线电压、相电压336、三相四线 7、、1 、1、 8、三相对称电路9、相电压、相电流 10、220二、判断题0 1、对称的三相电源是由振幅相同、初相依次相差120的正弦电源，连接组成的供电系统。

( 错 )2、三相电源三角形连接中线电压有效值等于相电压有效值。

( 对 )3、对称的三相电源、对称的三相负载、端线阻抗相等组成的三相电路，叫做三相对称电路。

( 对 )34、三相对称负载星形连接的情况下，U=U，I= I。

中职《电工基础》三相交流电路练习与答案资料

第六章三相交流电路§6-1 三相交流电源一、填空题1．三相交流电源是三个大小相等、频率相同而相位互差120°的单相交流电源按一定方式的组合。

2．由三根相线和一根中性线所组成的供电线路，称为三相四线制电网。

三相电动势到达最大值的先后次序称为相序。

3．三相四线制供电系统可输出两种电压供用户选择，即线电压和相电压。

这两种电压的数U 线超前U 相30°。

4．如果对称三相交流电源的U 相电动势e u =E m sin (314t+π6)V ，那么其余两相电动势分别为ev= E m sin (314t-90°)V ，ew =E m sin (314t+150°) V 。

二、判断题1．一个三相四线制供电线路中，若相电压为220 V ，则电路线电压为311 V 。

( × )2．三相负载越接近对称，中线电流就越小。

( √ )3．两根相线之间的电压叫相电压。

( × )4．三相交流电源是由频率、有效值、相位都相同的三个单个交流电源按一定方式组合起来的。

( × )三、选择题 1．某三相对称电源电压为380 V ，则其线电压的最大值为( A )V 。

A ．380 2B ．380 3 c ．380 6 D ．380232．已知在对称三相电压中，V 相电压为u v =220 2 sin(314t+π)V ，则U 相和W 相电压为(B )V 。

A. U u =220 2 sin (314t+π3) u w =220 2 sin (314t-π3) B ．u u =220 2 sin (314t-π3) u w =220 2 sin (314t+π3) C.u u =220 2 sin (314t+2π3) uw=220 2 sin (314t-2π3) 3．三相交流电相序U-V-W-U 属( A )。

A ．正序B ．负序C ．零序4．在如图6-1所示三相四线制电源中，用电压表测量电源线的电压以确定零线，测量结果U 12=380 V ，U 23 =220 V ，则( B )。

三相交流电路习题

第 3 章三相交流电路习题一、是非题1、同一台发电机作星形联接时的线电压等于作三角形联接时的线电压。

（）2、当三相不对称负载作星形联接时，必须有中性线。

（）3、凡负载作三角形联接时，线电流必为相电流的倍。

（）4、凡负载作三角形连接时，线电压必等于相电压。

（）5、三相负载星形联接时，线电流必等于相电流。

（）6、三相四线制中，电源线的中线不能装接保险丝。

（）7、由三相交流功率计算公式 P=I L U L cosφ，在用同一电源时，一个负载对称地接或星形或三角形，其总功率是相同的。

（）8、同一台发电机作星形连接时的线电压等于作三角形连接时的线电压。

（）9、在对称三相电路中，负载作三角形连接时，线电流是相电流的倍，线电流的相位滞后相电流 300（）10、当负载作星形连接时，线电压必为相电压的倍。

（）11、当负载作星形连接时必须有中性线。

（）12、负载作星形连接时，线电流等于相电流。

（）13、负载作三角形连接时，线电压等于相电压。

（）14、负载作星形连接时，线电压等于相电压。

（）二、填空题1、三相交流电源的联接方式有联接和联接两种。

2、在星形联接的三相四线制电路中，相电流 I φ和线电流 I L 的关系为；相电压 Uφ和线电压 U L 的关系为：。

3、在三角形联接的三相对称负载电路中，相电流 I φ和线电流 I L的关系为；相电压 Uφ和线电压 U L 的关系为。

4、三相对称负载作星形或三角形联接是时总有功功率。

5、三相发电机相电压为 220 伏，采用星形连接，则三个线电压为。

6、三相发电机相电压为 220 伏，采用三角形连接，则三个电压为。

三、选择题1、三相交流发电机产生的三相交流电动势的相位差为：。

A.60B.240C.120D.3602、在星形联接的三相交流电路中，相电流 I φ和线电流 I L，相电压 Uφ和线电压 U L 的关系为。

A．Iφ=I L B. 3I φ=I L；C.U L=UφD.U φ= 3U L四、计算题1、一个三相对称电感性负载，其中每相电阻 R=3欧姆，每相的感抗 X L=4 欧姆，接在线电压为 380 伏的三相电源上，若负载作三角形连接时，试计算相电流，三相有功功率，功率，功率因数及视在功率各是多少？2、有一三相对称负载，每相的电阻 R=8欧，感抗 X L=6 欧，如果负载接成星形，接到 U L=380V的电源上，求负载的相电流，功率因数，总有功功率。

第三章三相电路题

• 16、对称三相电路是指（ C 、对称三相电路是指（） A、三相电源对称的电路；、三相电源对称的电路； B、三相负载对称的电路；、三相负载对称的电路； C、三相电源和三相负载都是对称的电路。、三相电源和三相负载都是对称的电路。 • 17、三相四线制供电线路，已知作星形连接的三相负 17、三相四线制供电线路，载中A相为纯电阻相为纯电阻，相为纯电感相为纯电感，相为纯电容相为纯电容，载中相为纯电阻，B相为纯电感，C相为纯电容，通过三相负载的电流均为10安培则中线电流为（安培，过三相负载的电流均为安培，则中线电流为（C） • A、30A；、； B、10A；、； C、7.32A。、。 • 18、在电源对称的三相四线制电路中，若三相负载不、在电源对称的三相四线制电路中，对称，则该负载各相电压（对称，则该负载各相电压（B） • A、不对称；、不对称； B、仍然对称；、仍然对称； C、不一定对称。、不一定对称。
解：
P 4500 cosϕ = = ≈ 0.683 3U L I L 3 × 220×17.3 R = 22× 0.683 ≈ 15Ω
U P 220 3 Z = = = 22Ω IP 17.3
X L = 22× sin(arccos .683) ≈ 16.1Ω 0
XL
Z
φ
R
27.三相对称负载，已知Z＝3＋j4Ω,接于线电压等于三相对称负载，已知＝＋接于线电压等于380V的三相对称负载接于线电压等于的三相四线制电源上，三相四线制电源上，试分别计算作星形连接和作三角形连接时的相电流、线电流、有功功率、无功功率、接时的相电流、线电流、有功功率、无功功率、视在功率各是多少？各是多少？接时：解：Y接时：UP=220V，I线=IP=220/5=44A，接时，， P=17.424KW，Q=23.232KVar，S=29.04KVA ，， ∆接时 ∆接时：UP=380V，IP=380/5=76A，I线=131.6A，接时： =380V， =380/5=76A， =131.6A， P=51.984KW，Q=69.312KVar，S=86.64KVA ，，

第章《三相交流电》检测题

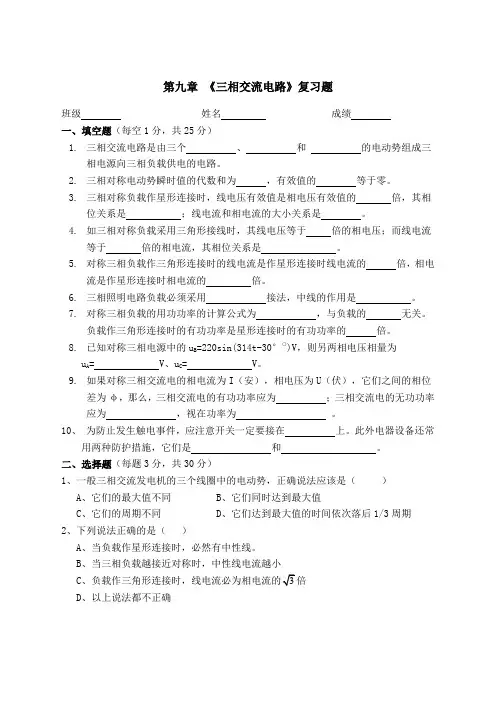

第九章《三相交流电路》复习题班级姓名成绩一、填空题（每空1分，共25分）1.三相交流电路是由三个、和的电动势组成三相电源向三相负载供电的电路。

2.三相对称电动势瞬时值的代数和为，有效值的等于零。

3.三相对称负载作星形连接时，线电压有效值是相电压有效值的倍，其相位关系是；线电流和相电流的大小关系是。

4.如三相对称负载采用三角形接线时，其线电压等于倍的相电压；而线电流等于倍的相电流，其相位关系是。

5.对称三相负载作三角形连接时的线电流是作星形连接时线电流的倍，相电流是作星形连接时相电流的倍。

6.三相照明电路负载必须采用接法，中线的作用是。

7.对称三相负载的用功功率的计算公式为，与负载的无关。

负载作三角形连接时的有功功率是星形连接时的有功功率的倍。

8.已知对称三相电源中的u B=220sin(314t-30°○)V，则另两相电压相量为u A= V、u C= V。

9.如果对称三相交流电的相电流为I（安），相电压为U（伏），它们之间的相位差为φ，那么，三相交流电的有功功率应为；三相交流电的无功功率应为，视在功率为。

10、为防止发生触电事件，应注意开关一定要接在上。

此外电器设备还常用两种防护措施，它们是和。

二、选择题（每题3分，共30分）1、一般三相交流发电机的三个线圈中的电动势，正确说法应该是（）A、它们的最大值不同B、它们同时达到最大值C、它们的周期不同D、它们达到最大值的时间依次落后1/3周期2、下列说法正确的是（）A、当负载作星形连接时，必然有中性线。

B、当三相负载越接近对称时，中性线电流越小CD、以上说法都不正确3、某对称三相负载，当接成星形时，三相功率为P，保持电源线电压不变，而将负载改接成三角形，则此时三相功率为（）A、3PB、3PC、PD、1/3 P4、如图1所示，电源采用星形连接法，而负载采用三角形连接法，电源的相电压为220V，各负载相同且阻值都是110 ，下列叙述中正确的是（）A、加在负载上的电压为220VB、电路中的线电流为76/11 AC、电路中的相电流为38/11 AD、电路中的线电流为38/11 A5、三盏规格相同的电灯按图2所示接在三相交流电路中都能正常发光，现将S2断开，则E1、E2将（）A、烧毁其中一个或都烧毁B、都略为增亮些C、都略为变暗些D、不受影响，仍正常发光6、一台三相电动机，每相绕组的额定电压为380V，对称三相电源的线电压为380V，则三相绕组应采用（）A、三角形连接B、星形连接，不接中线C、星形连接，接中性线D、BC均可7、三相对称电源的线电压为380V，对称负载星形连接，没接中性线，若某一相发生短路时，其余各相负载电压为（）A、190VB、220VC、380VD、不确定8、三相对称负载作三角形连接时，相电流是10A，线电流最近的值是（）A、7AB、14AC、17AD、20A9、对称三相四线交流电路中，_________。

电工基础-三相交流电路习题(含答案)

第四章三相交流电路三、习题详解4-2已知对称三相电源中，相电压的瞬时值时，试写出其它各相电压的瞬时值表达式，相量表达式，并绘出相量图。

解其它两相电压的瞬时值表达式相量表达式相量图略。

4-3有⼀三相对称负载，其每相的电阻，感抗。

如果将负载连成星形接于线电压的三相电源上，试求相电压，相电流及线电流。

解对于星形联接负载相电压设，则相电流线电流根据对称关系4-4已知星形联接的对称三相负载每相复阻抗为，对称三相电源的线电压为。

求负载相电压，并画出电压、电流的相量图。

若在此负载情况下，装有中线，中性线的复阻抗为，求这时的负载相电流⼜是多少？解因为负载对称，只需计算⼀相即可，现以U相为例设电源相电压。

负载相电压等于电源相电压，且相电压对称。

U相电流68因为电压、电流都是对称的，所以其它两相的电压、电流分别为：在此对称三相负载情况下，装有中线。

不管中线的复阻抗为多少，中线中的电流总为0。

4-5某对称三相电路，负载作三⻆形联接，每相负载阻抗为，若把它接到线电压为的三相电源上，求各负载相电流及线电流。

解设则根据对称性可直接写出其余两相电流。

各线电流为4-6某住宅楼有户居⺠，设计每户最⼤⽤电功率，功率因数，额定电压，采⽤三相电源供电，线电压。

试将⽤户均匀分配组成对称三相负载，画出供电线路；计算线路总电流，每相负载阻抗、电阻及电抗，以及三相变压器总容量（视在功率）。

解将30户均匀分配在三个相上，每相10户（并联），组成星形接法三相四线制线路，如图4—6所示。

设每相总功率，,线电压380V。

则相电压为220V，符合⽤户额定电压。

每相总电流即为线路总电流，即每相总阻抗为三相总视在功率即为供电变压器容量，即图4-5题4-6图69可选⽤⼀台100KVA的三相变压器供电。

4-7已知三相四线制电路，电源线电压。

三个电阻性负载联成星形，其电阻为。

（1）试求负载相电压、相电流及中性线电流，并作出它们的相量图；（2）如⽆中性线，求负载相电压及中性点电压；（3）如⽆中性线，当相短路时求各相电压和电流，并作出它们的相量图；（4）如⽆中性线，当相断路时求另外两相的电压和电流；（5）在（3），（4）中如有中性线，则⼜如何？解（1）设电源相电压因为有中线，负载相电压对称，等于电源相电压。

第3章三相交流电路习题参考答案

第3章三相交流电路习题参考答案一、填空题： 1. 对称三相负载作Y 接，接在380V 的三相四线制电源上。

此时负载端的相电压等于 31倍的线电压；相电流等于 1 倍的线电流；中线电流等于 0 。

2. 有一对称三相负载成星形联接，每相阻抗均为22Ω，功率因数为0.8，又测出负载中的电流为10A ，那么三相电路的有功功率为 5280W ；无功功率为 3960var ；视在功率为 6600VA 。

假如负载为感性设备，则等效电阻是 17.6Ω ；等效电感量为 42mH 。

二、判断题：1. 中线的作用就是使不对称Y 接负载的端电压保持对称。

（对）2. 三相电路的有功功率，在任何情况下都可以用二瓦计法进行测量。

（错）3. 三相负载作三角形联接时，总有P 3I I l =成立。

（错）4. 负载作星形联接时，必有线电流等于相电流。

（对）5. 三相不对称负载越接近对称，中线上通过的电流就越小。

（对）6. 中线不允许断开。

因此不能安装保险丝和开关，并且中线截面比火线粗。

（错）三、选择题：1. 三相对称电路是指（ C ）A 、三相电源对称的电路；B 、三相负载对称的电路；C 、三相电源和三相负载均对称的电路。

2. 三相四线制供电线路，已知作星形联接的三相负载中U 相为纯电阻，V 相为纯电感，W 相为纯电容，通过三相负载的电流均为10安培，则中线电流为（ C ）A 、30安；B 、10安；C 、7.32安。

3. 有“220V 、100W ”“220V 、25W ”白炽灯两盏，串联后接入220V 交流电源，其亮度情况是（ B ）A 、100W 灯泡最亮；B 、25W 灯泡最亮；C 、两只灯泡一样亮。

四、计算题3-1一台三相交流电动机，定子绕组星形连接于U L =380V 的对称三相电源上，其线电流I L =2.2A ，cos φ=0.8，试求每相绕组的阻抗Z 。

解：先由题意画出电路图（如下图），以帮助我们思考。

第3章三相交流电路-练习复习题

第3章：三相交流电路-复习要点基本概念：理解对称三相电压概念，理解相电压、相电流和线电压和线电流的概念，理解三相负载对称和不对称的概念，理解三相负电路中电压、电流的对称性概念，掌握三相负载的联接方法，理解三相四线制供电电路中中线的作用，理解三相电路有功功率、视在功率和无功功率的概念。

分析依据和方法：熟练掌握三相对称负载Y 联接和△联接时，线电压与相电压和线电流与相电流的大小及相位关系，以及线、相电压电流的计算；掌握三相不对称负载Y 联接且有中线时，线电流和中线电流的计算；掌握三相电路有功功率、视在功率和无功功率计算。

基本公式：对称三相电压正相序线、相电压关系︒=∙∙30/3AABU U ,︒=∙∙30/3BBCU U ,︒=∙∙30/3CCAUU三相不对称负载Y 联接有中线或三相对称负载无中线时，线、相电压关系︒=∙∙30/3AABUU,︒=∙∙30/3BBCU U,︒=∙∙30/3CCAUU；p l U U 3=,AA AZU I∙∙=,BBBZ UI∙∙=CCC Z UI ∙∙=,C BANI I I I ∙∙∙∙++=(有中线时)三相对称负载△联接时，线、相电流关系︒-=∙∙30/3ABAI I ,︒-=∙∙30/3BCBI I ,︒-=∙∙30/3CA C I I ；p l I I 3=三相负对称载时三相功率l l l l l l I U S I U Q con I U P 3,3,3==ϕ=三相不对称负载时三相功率CA BC AB C B A P P P P P P P P ++=++=,一、填空题：1.三相对称电压就是三个频率相同、幅值相等、相位互差 120°的三相交流电压。

2.三相电源的相序有正序和反序之分。

3.三相电源相线与中性线之间的电压称为相电压。

4.三相电源相线与相线之间的电压称为线电压。

5.有中线的三相供电方式称为三相四线制。

6.无中线的三相供电方式称为三相三线制。

第五章三相交流电路习题

一、填空题1、三相电源作Y 接时，由各相首端向外引出的输电线俗称线，由各相尾端公共点向外引出的输电线俗称线，这种供电方式称为制。

2、火线与火线之间的电压称为电压，火线与零线之间的电压称为电压。

电源Y 接时，数量上U l = U p ；若电源作Δ接，则数量上U l = U p 。

3、火线上通过的电流称为电流，负载上通过的电流称为电流。

当对称三相负载作Y 接时，数量上I l = I p ；当对称三相负载Δ接，I l = I p 。

4、中线的作用是使 Y 接负载的端电压继续保持。

5、对称三相电路中，三相总有功功率P = ；三相总无功功率Q = ；三相总视在功率S = 。

6、当三相电路对称时，三相瞬时功率之和是一个，其值等于三相电路的功率，由于这种性能，使三相电动机的稳定性高于单相电动机。

二、判断下列说法的正确与错误1、三相电路只要作Y 形连接，则线电压在数值上是相电压的3倍。

（）2、三相总视在功率等于总有功功率和总无功功率之和。

（）3、对称三相交流电任一瞬时值之和恒等于零，有效值之和恒等于零。

（）4、对称三相Y 接电路中，线电压超前与其相对应的相电压30°电角。

（）5、三相电路的总有功功率ϕcos 3l l I U P =。

（）6、三相负载作三角形连接时，线电流在数量上是相电流的3倍。

（）7、中线的作用得使三相不对称负载保持对称。

（）三、单项选择题（建议每小题2分）1、某三相四线制供电电路中，相电压为220V ，则火线与火线之间的电压为（）A 、220VB 、311VC 、380V2、在电源对称的三相四线制电路中，若三相负载不对称，则该负载各相电压（）A 、不对称B 、仍然对称C 、不一定对称3、三相对称交流电路的瞬时功率为（）A 、一个随时间变化的量B 、一个常量，其值恰好等于有功功率C 、04、某对称三相电源绕组为Y 接，已知︒∠=•15380AB U V ，当t =10s 时，三个线电压之和为（）A 、380VB 、0VC 、380/3V5、某三相电源绕组连成Y 时线电压为380V ，若将它改接成Δ形，线电压为（）A 、380VB 、660VC 、220V6、已知Ω=6C X 的对称纯电容负载作Δ接，与对称三相电源相接后测得各线电流均为10A ，则三相电路的视在功率为（）A 、1800V AB 、600V AC 、600W 7、三相四线制电路，已知︒∠=•2010A I A ，︒-∠=•10010B I A ，︒∠=•14010C I A ，则中线电流N •I 为（）A 、10AB 、0AC 、30A8、三相对称电路是指（）A 、电源对称的电路B 、负载对称的电路C 、电源和负载均对称的电路（资料素材和资料部分来自网络，供参考。

电工基础试题-第六单元-三相正弦交流电路

第六单元三相正弦交流电路一、单项选择题（）1、三相对称负载为星形连接，三个线电流均为4A，则中性线电流为A.4AB.12AC.8AD.0A（）2、在下列四种情况下，不能安装保险丝的是A.三相四线制不对称电路的中性线B.三相三线制中任一线C. 三相四线制不对称电路的火线D.单相电路（）3、三相负载的“对称”是指A.电阻值都相等的负载B.每相负载电抗大小相等的负载C.每相负载的阻抗角相等的负载D.复阻抗相等的负载（）4、选择熔断器时，其额定功率应A.与负载的额定功率相等B.略大于负载的额定功率C.略小于负载的额定功率D.无合适的可用铜丝代替（）5、在中性点接地的三相四线制电路中，可以采用的安全措施是A.保护接地B.保护接零C. 保护接地与保护接地共用D.都不需要（）6、一个对称三相负载作星形连接时有功功率为30KW，当它在同一电源上作三角形连接时，有功功率是A.30KW B.60KW C.90KW D.120KW（）7、对称三相负载作三角形连接时，线电压是相电压的A.2B.3C. 3/1 D.1（）8、一台三相电动机铭牌上标有“380/220V Y/△”，则A.当线电压为380V时，应采用Y接法B.当线电压为380V时，应采用△接法C.当线电压为220V时，应采用Y接法D.当线电压为220V时，应采用△接法（）9、把Z=8+j6Ω，额定电压为380V的三相对称负载接在线电压为380V的三相电源上，则其应采用什么连接，线电流是多少？A.星形，383AB. 星形，38AC.三角形，383AD.三角形，38A （）10、三相对称电动势中，若e1的有效值是100V，初相为零，角频率是ω，则e2和e3可分别表示为 A. e2=100sinωtV e3=100sinωtVB.e2=100sin(ωt-120°)V e3=100sin(ωt+120°)VC.e2=100sin(ωt-120°)V e3=1002sin(ωt+120°)VD.e2=1002sin(ωt+120°)V e3=1002sin(ωt-120°)V （）11、三相动力供电线路的电压为380V，则任意两根相线之间的电压A.相电压，有效值是380VB. 线电压，有效值是220VC.线电压，有效值是380VD. 相电压，有效值是220V（）12、三相对称负载作三角形联接，接于线电压为380V的三相电源上，若第一相负载发生断路，则第二相和第三相负载的电压分别为A.380V、220VB.380V、380VC.220V、220VD.220V、190V（）13、三相四线制线路上，连接三个相同的白炽灯，它们正常发光，如果中性线断开，则三个灯将A.都变暗B.过亮而烧毁C.仍能正常发光D.立即熄灭（）14、在13题中，如果中心线断开以后又有一相断路，则其他两相的白炽灯将A.变暗B.过亮而烧坏C. 仍能正常发光D.立即熄灭（）15、在13题中，如果中心线断开以后又有一相短路，则其他两相的白炽灯将A.变暗B.过亮而烧坏C. 仍能正常发光D.立即熄灭（）16、三相电路中的三个线电流分别是i1=18sin(ωt+30°) A，i2=18sin(ωt-90°)A，i3=18sin(ωt+150°) A，当t=7s时，这三个电流之和是A.183AB.182 AC.18AD.0A（）17、三相对称负载A、B、C作星形联接且不带中线，电源电压为380V，每相负载电阻为8Ω，电抗为6Ω，求C相负载断开后，其余两相相电流为A. I A=I B=0B. I A=I B=38AC. I A=I B=19AD. I A=I B=22A（）18、关于三相负载的连接，下列说法正确的是A.负载作星形连接时，线电压超前相电压30度B.负载作三角形连接时，线电压超前相电压30度C.负载作星形连接时，相电流超前线电流30度D.负载作三角形连接时，线电流超前相电流30度（）19、下列结论中，错误的是A.负载作星形连接时，线电流等于相电流B.负载作三角形连接时，线电流必等于相电流的3倍C.三相负载越接近对称，中性线电流越小D.负载作星形、三角形连接时，功率均为P=3U L I L cosφP( )20、“220V，100W”白炽灯66盏，如何接入线电压380V的三相四线制电路中？A.星形连接，每相串联22盏B. 星形连接，每相并联22盏C. 三角形连接，每相串联22盏D. 三角形连接，每相并联22盏二、计算题1、星形联接的对称三相负载每相的电阻R=24Ω，感抗X L=32Ω，接到线电压U L=380V 的三相电源上，求相电压、相电流和线电流。

《电工学》第三章三相正弦交流电路试卷

《电工学》第三章三相正弦交流电路试卷一、单项选择题1.发现有人触电时,首先应( )。

(2 分)A.四处呼救B.用手将触电者从电源上拉开C.使触电者尽快脱离电源2.一般情况下,人体电阻可按( )Ω(2 分)A.100B.200C.1000D.17003.在三相四线制中性点接地供电系统中,线电压指的是( )的电压。

(2 分)A.相线之间B.零线对地间C.相线对零线间D.相线对地间4.人体触电伤害的首要因素是( )。

(2 分)A.电压B.电流C.电功D.电阻5.安全电压必须由( )降压获得。

(2 分)A.双绕组变压器B. 自耦变压器C.电阻串联D.电阻并联6.三相交流电相序U-V-W-U属( )。

(2 分)A.正序B.负序C.零序7.在三相负载不对称的低压供电系统中,中线常用( )制成。

(2 分)A.铝导线B.铜导线C.钢丝8.在三相负载星形连接时,负载两端的电压称为负载的( )。

(2 分)A.线电压B.相电压C.额定电压9.胸外心脏挤压法适合于( )。

(2 分)A.有心跳、无呼吸者B.无心跳、有呼吸者C.有外伤者D.有心跳有呼吸者10.已知某三相发电机绕组连接成星形时的相电压V,V,V,则当t=10s时, 它们之和为( )。

(2 分)A.380VB.0VC.380VD.V二、判断题11.( ) 触电是指电流通过人体时对人体产生的生理和病理伤害。

(2 分)12.( ) 触电伤害方式分为电击和电伤两大类。

(2 分)13.( ) 一个三相四线制供电线路中,若相电压为220V,则电路线电压为311V。

(2 分)14.( ) 三相对称负载星形连接时,线电流的有效值是相电流有效值的倍。

(2 分)15.( ) 安全用电的方针是安全第一,预防为主。

(2 分)16.( ) 人体触电伴随的摔跌应列入机械事故的范围内。

(2 分)17.( ) 当电气设备采用24V以上安全电压时,不必采用防止直接接触带电体的保护措施。

(完整版)三相交流电路习题及参考答案

三相交流电路习题及参考答案一、填空题： 1. 对称三相负载作Y 接，接在380V 的三相四线制电源上。

此时负载端的相电压等于 31倍的线电压；相电流等于 1 倍的线电流；中线电流等于 0 。

假如负载为感性设备，则等效电阻是 17.6Ω ；等效电感量为 42mH 。

二、判断题：1. 中线的作用就是使不对称Y 接负载的端电压保持对称。

（对）2. 三相电路的有功功率，在任何情况下都可以用二瓦计法进行测量。

（错）3. 三相负载作三角形联接时，总有P 3I I l =成立。

（错）4. 负载作星形联接时，必有线电流等于相电流。

（对）5. 三相不对称负载越接近对称，中线上通过的电流就越小。

（对）6. 中线不允许断开。

因此不能安装保险丝和开关，并且中线截面比火线粗。

（错）三、选择题：1. 三相对称电路是指（ C ）A 、三相电源对称的电路；B 、三相负载对称的电路；C 、三相电源和三相负载均对称的电路。

四、计算题3-1一台三相交流电动机，定子绕组星形连接于U L =380V 的对称三相电源上，其线电流I L =2.2A ，cos φ=0.8，试求每相绕组的阻抗Z 。

解：先由题意画出电路图（如下图），以帮助我们思考。

第3章三相交流电路-习题解答

第3章三相交流电路习题解答【基本概念题】 3.1 单项选择题（1）已知某三相四线制电路的线电压A B =38013V U ∠ ，BC=380107V U ∠- ，C A =380133V U ∠ ，当t =12s 时，三个相电压之和为( ② )。

① 380V② 0V ③ ④（2）在某对称星形连接的三相负载电路中，已知线电压AB V u t ω，则C 相电压有效值相量C=U ( ① )。

① 22090︒∠V ② 38090︒∠V ③ 22090︒∠-V ④38090V ∠-（3）某三相交流发电机绕组接成星形时线电压为 6.3kV ，若将它接成三角形，则线电压为( ③ )。

① 6.3kV ② 10.9kV③ 3.64kV ④ 4.47kV（4）三个额定电压为380V 的单相负载，当电源线电压为380V 时应接成( ② )形。

① Y② D ③ Y 或D 均可 ④ 都不能使负载正常工作3.2判断题（1）同一台发电机作Y 连接时的线电压等于作△连接时的线电压。

【 × 】（2）负载星形连接的三相正弦交流电路中，线电流与相电流大小相等。

【 √ 】（3）对称负载作Y 连接时，必须有中线。

【 × 】（4）三相三线制中，只有当三相负载对称时，三个线电流之和才等于零。

【 × 】（5）凡是三相电路，其总的有功功率总是等于一相有功功率的三倍。

【 × 】（6）三相四线制中，两中性点的电压为零，中线电流一定为零。

【 × 】（7）三相电路的线电压与线电流之比等于输电导线的阻抗。

【 × 】（8）负载不对称的三相电路中，负载端的相电压、线电压、相电流、线电流均不对称。

【 × 】（9）负载为△连接的三相电路中，其线电流是相电流的倍。

【 × 】（10）负载Y 连接时，三相负载越接近对称，则中线电流越小。

【 √ 】（11）在照明配电系统中，由于把单相用电设备均衡地分配在三相电源上，故中线可以省去。

三相交流电路-复习题-答案

第4章三相电路复习练习题一、填空题1. 三相对称电压就是三个频率相同、幅值相等、相位互差 120° 的三相交流电压。

2. 三相电源相线与中性线之间的电压称为相电压。

3. 三相电源相线与相线之间的电压称为线电压。

4.有中线的三相供电方式称为三相四线制。

5.无中线的三相供电方式称为三相三线制。

6.在三相四线制的照明电路中，相电压是 220 V ，线电压是 380 V 。

（220、380）7.在三相四线制电源中，线电压等于相电压的倍 3 ，相位比相电压超前30o。

8.三相四线制电源中，线电流与相电流相等。

9. 三相对称负载三角形电路中，线电压与相电压相等。

10.三相对称负载三角形电路中，线电流大小为相电流大小的 3倍、线电流比相应的相电流滞后30o。

11.在三相对称负载三角形连接的电路中，线电压为220V ，每相电阻均为110Ω，则相电流 2A ，线电流 23A 。

12.对称三相电路Y 形连接，若相电压为()οω60sin 220-=t u A V ，则线电压=AB u ()ο-ω30t 380sin V 。

13.在对称三相电路中，已知电源线电压有效值为380V ，若负载作星形联接，负载相电压为220；若负载作三角形联接，负载相电压为380。

14. 对称三相电路的有功功率ϕcos 3l l I U P =，其中φ角为相电压与相电流的夹角。

二、选择题1．下列结论中错误的是。

A A.当负载作Y 联接时，必须有中线。

B.当三相负载越接近对称时，中线电流就越小。

C.当负载作Y 联接时，线电流必等于相电流。

2．下列结论中错误的是。

AA.当负载作△联接时，线电流为相电流的3倍。

B.当三相负载越接近对称时，中线电流就越小。

C.当负载作Y 联接时，线电流必等于相电流。

3．下列结论中正确的是。

AA. 当三相负载越接近对称时，中线电流就越小。

B.当负载作△联接时，线电流为相电流的3倍。

第6章三相交流电路习题与答案

第6章三相交流电路一、填空题1.三相交流电是由三相交流发电机产生的，最大值相等，频率相同，相位互差1200的三个正弦电动势，称为三相对称电动势。

2.三相电动势随时间按正弦规律变化，它们到达最大值（或零值）的先后次序，叫做相序。

三个电动势按U －V －W －U 的顺序，称为正序；若按U －W －V －U 的顺序，称为负序。

3.三相四线制是由三根相线和一根中线所组成的供电体系，其中相电压是指相线与中线之间的电压，线电压是指相线与相线之间的电压，且U L =3U P 。

4.目前，我国低压三相四线制配电线路供给用户的线电压为380V ，相电压为 220V 。

5.三相负载接到三相电源中，若各相负载的额定电压等于电源线电压，负载应作Δ连接，若各相负载的额定电压等于电源线电压的31时，负载应作_Y_连接。

6.同一三相对称电源作用下，同一三相对称负载作三角形连接时的线电流是星形连接时的_3_倍，作三角形连接时的有功功率是星形连接时的_3_倍。

7.对称三相负载星形连接，通常采用三相三线制供电，不对称负载星形连接时一定要采用三相四线制制供电。

在三相四线制供电系统中，中线起使不对称负载两端的电压保持对称作用。

8.三相负载接法分Y 接法_和Δ接法。

其中，Y 接法线电流等于相电流，Δ接法线电压等于相电压。

9.某对称三相负载星形接法时，线电流为2A ，负载消耗的总功率为50W ，若改为三角形接法时，各相功率应为_50W 。

10.对称三相电路，负载为星形连接，测得各相电流均为5A ，则中线电流I N =_0_；当U 相负载断开时，则中线电流I N =5A 。

11.三相异步电动机的接线如图6.15所示，若（a ）图电动机是顺时针旋转，则（b ）图为顺时针旋转，（c ）图为逆时针旋转。

图 6.15二、选择题1.在对称三相电压中，若V 相电压为u v =2202sin(314t+π)V ，则U 相和W 相电压为(B)A ．u u =2202sin(314t ＋π/3) V ，u w =2202sin(314t ＋π) VB ．u u =2202sin(314t －3π) V ，u w =2202sin(314t ＋3π) VC ．u u =2202sin(314t ＋32π) V ，u w =2202sin(314t －32π) V D ．u u =2202sin(314t ＋3π) V ，u w =2202sin(314t －3π) V 2．某三相电动机，其每相绕组的额定电压为220V ，电源电压为380V ，电源绕组为星形连接，则电动机应作（B ）A ．星形连接B ．三角形连接C ．星形连接必须接中性线D ．星形、三角形连接均可3．照明线路采用三相四线制供电线路，中线必须（A ）A ．安装牢靠，防止断开B ．安装熔断器，防止中线断开C ．安装开关以控制其通断D ．取消或断开4．一台三相电动机绕组星形连接，接到U L =380 V 的三相交流电源上，测得线电流I L =10A ，则电动机每相绕组的阻抗为（B ）A ．11 ΩB ．22 ΩC ．38 ΩD ．66 Ω5．若要求三相负载各相互不影响，负载应接成（A ）A ．星形有中性线B ．星形无中性线C ．三角形D ．星形有中性线或三角形6．下列四个选项中，结论错误的（B ）A ．负载作星形连接时，线电流必等于相电流B ．负载三角形连接时，线电流必等于相电流C ．当三相负载越接近对称时，中线电流越小D ．三相对称负载星形和三角形连接时，其总有功功率均为相线线ϕcos I U P 3=7.在三相三线制供电系统中，三相对称负载星形连接，电源线电压为380 V ，若V 相负载开路，则负载相电压Uu 为（B ）A ．110 VB ．190 VC ．220 VD ．380 V8.如图6.16所示的对称三相电路中，S 合上时电流表读数A 1=A 2=A 3=10 A ，当开关S 打开时，电流表读数为（C ）A ．全为10 AB ．A 1=A 2= A 3=310 A C ．A 1=A 3=310 A ，A 2=10A 图6.16 D ．A 1=A 3=10A ，A 2=310 三、计算题、1．有一三相对称负载，每相负载的R =8Ω，X L =6Ω，电源电压为380 V 。

三相交流电路练习题

复习题（六）《第六章》一、填空题。

1、在三相四线制中，线电压U线与相电压U相之间的关系为__________。

2、三相对称交流电，相间相位差为__________。

3、三相四线制供电系统可输送两种电压，即__________和__________。

4、三相对称负载作星形连接时，相电压U P和线电压U L的关系为__________，相电流和线电流的关系为__________，中线电流为__________。

5、工厂中，一般动力电源电压为__________，照明电源电压为__________，安全电压为低于__________的电压。

6、在对称三相四线制电源中，线电压分别超前相应的相电压__________度。

7、三相对称负载三角形连接时，U P=__________U L，I P=__________I L。

8、为了减少触电危险，熔断器和开关要求接在__________中，规定__________V以下为安全电压。

二、选择题1、在负载不变的情况下，星形连接比三角形连接时的总功率（）A、相同B、小C、大D、不一定2、一般情况下，安全电压规定为多大值？（）A、≤12VB、≤36VC、≤50V3、三相电路中，对称三相负载三角形连接的线电流是星形连接的（）A、3B、3C、1/3D、1/34、关于安全用电，下列说法错误的是（）A、触电按其伤害程度可分为电击和电伤两种。

B、为了减少触电危险，我国规定36V为安全电压。

C、电器设备的金属外壳接地，称为保护接地。

D、熔断器在电路短路时，可以自动切断电源，必须接到零线上。

5、三相交流电路负载对称星形联接，相电流I P与线电流I L关系为（）A．I L>I P B．I L= I P C．I L <I P D．依具体电路定三、判断题。

1、三相负载作星形连接时，中线电流一定为零。

（）2、在三相交流电路中，三相负载消耗的总功率等于各相负载消耗的功率之和。

（）3、三相对称负载电路中，各线电流的初相位相同。
