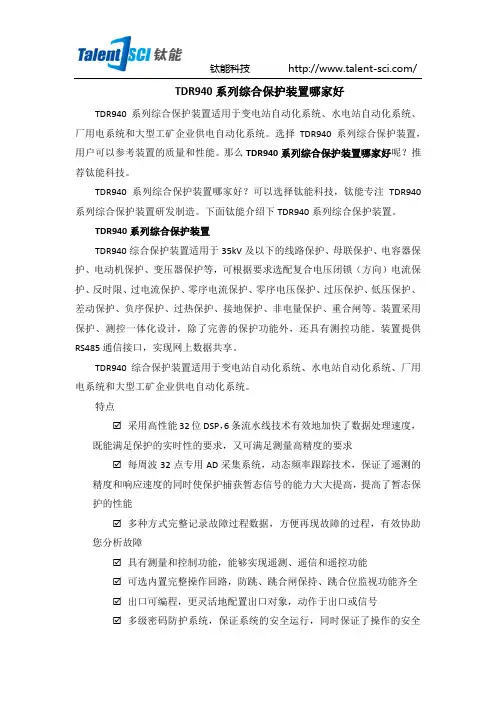

TDR940系列综合保护装置哪家好
TDR940系列综合保护装置哪家好TDR940系列综合保护装置适用于变电站自动化系统、水电站自动化系统、厂用电系统和大型工矿企业供电自动化系统。
选择TDR940系列综合保护装置，用户可以参考装置的质量和性能。
那么TDR940系列综合保护装置哪家好呢？推荐钛能科技。
TDR940系列综合保护装置哪家好？可以选择钛能科技，钛能专注TDR940系列综合保护装置研发制造。
下面钛能介绍下TDR940系列综合保护装置。
TDR940系列综合保护装置TDR940综合保护装置适用于35kV及以下的线路保护、母联保护、电容器保护、电动机保护、变压器保护等，可根据要求选配复合电压闭锁（方向）电流保护、反时限、过电流保护、零序电流保护、零序电压保护、过压保护、低压保护、差动保护、负序保护、过热保护、接地保护、非电量保护、重合闸等。
装置采用保护、测控一体化设计，除了完善的保护功能外，还具有测控功能。
装置提供RS485通信接口，实现网上数据共享。
TDR940综合保护装置适用于变电站自动化系统、水电站自动化系统、厂用电系统和大型工矿企业供电自动化系统。
特点☑采用高性能32位DSP，6条流水线技术有效地加快了数据处理速度，既能满足保护的实时性的要求，又可满足测量高精度的要求☑每周波32点专用AD采集系统，动态频率跟踪技术，保证了遥测的精度和响应速度的同时使保护捕获暂态信号的能力大大提高，提高了暂态保护的性能☑多种方式完整记录故障过程数据，方便再现故障的过程，有效协助您分析故障☑具有测量和控制功能，能够实现遥测、遥信和遥控功能☑可选内置完整操作回路，防跳、跳合闸保持、跳合位监视功能齐全☑出口可编程，更灵活地配置出口对象，动作于出口或信号☑多级密码防护系统，保证系统的安全运行，同时保证了操作的安全性☑丰富的在线帮助系统，无需说明书也可轻松使用装置☑具有完整的事件记录和操作记录，记录信息掉电保持达十年以上☑与GPS实现软、硬件同时对时，保证了很高的系统统一时钟☑辅助软件DRS Express可帮您十分方便的调试、维护、故障分析☑采用全封闭机箱、整面板设计，外型小巧、美观，结构新颖☑高抗干扰、抗震动性能，宽温设计，满足就地安装的技术要求☑可存贮多达16套保护定值，定值切换可在线实现☑各保护功能均可选择投入或退出☑高质量图形液晶模块☑进口继电器输出功能选型表TDR940系列综合保护装置及功能如下表所示。
法国溯高美低压产品介绍
熔断器开关 Fuserbloc 32 – 1250 A
• Fuserbloc 32 – 1250 A
主要特点：
• 模块化设计，每极1个模块 • 63A 以下导轨固定 • IP2 (熔断器盖和端子盖) • 试验位子为标准配置 ( 400A以下 ) • 1 至 21 极 • 直接操作 • 正面柜外操作 • 侧面操作 (左侧和右侧) • 可设置辅助触点 • 熔断指示 • 背面连接
正常 / 应急控制 器
ATyS 6
ATyS 3
ATyS C20/C30/C40
SWITCHING RANGE GB 10/2005
ATyS 系列电流等级
ATyS 3：
ATyS 3s : 125 – 1800A,3P/4P 10个电流等级 ATyS 3e : 2000 – 3200A,3P/4P 3个电流等级
SWITCHING RANGE GB 10/2005
熔断器开关 Fuserbloc CD 25 – 32 A
Disconnectable Neutral
GB/DIN:
25A 和 32A (熔断器尺寸: 10x38 和 14x51) 3 极和 3极+ 开关或固定中心极
附件:
• 直接和柜外手柄 • 可断开中性极 • 熔断器熔断指示（ DIN 尺寸14x51） • U 型辅助触点模块 • 模块化辅助触模块 • 2x2 可设置 U 型辅助触点
SWITCHING RANGE GB 10/2005
熔断器开关
FUSERBLOC 系列 25 – 1250 A
SWITCHING RANGE GB 10/2005
熔断器开关 Fuserbloc CD 25 – 32 A
泰科电子-瑞侃高压电缆附件
主要设计思想
●压力密封的瓷套管是由棕色 C130 高强 瓷做成。 ●上端盖和底盘由耐腐的合金材料做成。 ●扭力控制断头螺栓的机械接管与电缆导 体连接并由防油填充胶和热缩管密封。 ●硅橡胶应力锥提供电应力控制。 ●应力锥和电缆与瓷套管内壁之间使用绝 缘油填充。 ●根据不同的电缆护套和铠装结构采用不 同的电缆固定及密封装置。 ●提供支撑绝缘子以用于分别接地和交叉 互联。
特点
●轻质的压力密封复合绝缘套管 ●预制式工厂试验硅橡胶应力锥 ●扭力控制机械接管 ●热缩管密封 ●安装时不需要特殊工具 ●绝缘油常压填充（可由终端顶端注入） ●独立绝缘底盘 ●金具采用耐腐蚀合金材料制成 ●按 IEC62067、GB/Z18890-2002 设计及 试验
应力锥
底板 支撑绝缘子 电缆固定及密封装置
特点
●轻质的压力密封瓷套管 ●预制式工厂试验硅橡胶应力锥 ●扭力控制机械接管 ●热缩管密封 ●安装时不需要特殊工具 ●绝缘油常压填充（可由终端顶端注入） ●独立绝缘底盘 ●金具采用耐腐蚀合金材料制成 ●按 IEC62067、GB/Z18890-2002 设 计及试验
应力锥
底板 支撑绝缘子 电缆固定及密封装置
1
目录
公司介绍........................................................................................... 3 OHVT-245C户外电缆终端................................................................. 4 OHVT-245P户外电缆终端................................................................. 6 PHVS-245/PHVT-245拔插式干式终端.............................................. 8 EHVS-245S / EHVS-245I整体预制式中间接头..................................10 OHVT-126DF全干式柔性电缆终端....................................................12 OHVT-145CC户外电缆终端.............................................................14 OHVT-123PBC户外电缆终端...........................................................16 OHVT-145D户外电缆终端............................................................... 18 PHVS-145/PHVT-145插拔式干式终端.............................................20 EHVS-145/170中间接头..................................................................22 EHVS-Y2干式Y型接头.....................................................................24 EHVS-145S / EHVS-145I整体预制式中间接头..................................26 PHVS-52kV内锥可分离式连接器.......................................................28 OHVT-52H/72H热缩型户外/户内电缆终端..........................................30 EHVS-52H/72H中间接头.................................................................32 EHVM-PHVX-TEST-PLATE-CN压力测试板..................................34 HVTC-TESTCAB测试电缆...............................................................35 大电流测试装置.................................................................................36 安装工具. .........................................................................................37 试验设备. .........................................................................................38 用户使用报告....................................................................................41 国内高压电缆附件供货记录.................................................................42 典型应用. .........................................................................................49 质量承诺和服务承诺. .........................................................................52
PS690U系列保护测控装置技术使用说明书V1.3
2.11
修改 PST692U 整定控制字“中压侧复合电压” “低压 4
侧复合电压”，将其合并为“其他侧复合电压”
1.2
2.09
增加 PSV693U PSM695U 修正 PSV692U ST691UF 原理图
2
1.1
增加 PSC691U PSV692U PSM693U PSM694U
PST 691U变压器差动保护装置........................................................................................................................... 20 1 功能 .............................................................................................................................................................. 20 2 原理说明 ...................................................................................................................................................... 20 3 整定 .............................................................................................................................................................. 23
TDR933系列备自投装
可以实现互为备用的进线、母联、桥开关等多种备自投形式，提高备自投的效率，减轻运行维护的工作量。
装置为变电站综合自动化系统设计，具有完善的通信接口，同时提供工业以太网、RS485通信接口，采用DL/T667-1999(idt IEC-60870-5-103)、保护94通信规约，实现网上数据共享。
其中，以太网数量可以根据需要选择使用单以太网，还是双以太网。
特点☑采用高性能DSP，有效地加快了数据处理速度，既能满足保护的实时性的要求，又可满足测量高精度的要求；☑每周波32点采样速率，动态频率跟踪，保证了遥测的精度和响应速度，同时使保护捕获暂态信号的能力大大提高；提高了暂态保护的性能；☑记录故障录波数据，方便再现故障的过程，有效协助您分析故障；☑具有测量和控制功能，能够实现遥测、遥信和遥控功能；☑出口可编程，出口可灵活配置；☑多级密码防护系统，保证系统的安全运行，同时保证了操作的安全性；☑丰富的在线帮助系统，无需说明书也可轻松使用装置；☑具有完整的事件记录和操作记录，记录信息掉电保持达十年以上；☑可同时支持工业以太网和RS485现场总线网，通信可靠、实时；☑支持IRIG-B码对时，保证了极高的对时精度；☑具有通讯对点功能，在无外加信号时可测试通讯点号的正确性；☑实现装置硬件状态自检，可检测装置通信、时钟的正确性；☑辅助软件DRS Express可帮您十分方便的调试、维护、故障分析；☑采用全封闭机箱、整面板设计，外型小巧、美观，结构新颖；☑高抗干扰、抗震动、宽温设计，满足就地安装的技术要求。
功能选型表TDR933系列备自投装置功能选型如下列各表所示。
技术参数 额定直流电压 工作电源DC220V 或DC110V （订货注明）额定交流数据 a) 交流电流 5A 或1A(订货注明) b) 交流电压100V 或V 3100c) 频率50Hz功率消耗 直流工作电源正常工作时，不大于10W保护动作时，不大于15W 交流电流回路 不大于0.5VA/Φ 交流电压回路 不大于0.5VA/Φ 光电隔离输入5mA/路保护部分精度电流定值精度≤2.5%或0.02I N；电压定值精度≤2.5%或0.002U N；零序电流（不接地）定值精度≤2.5%或0.002I N；角度误差≤3°；时间精度≤1%或±30ms（反时限保护：≤5%或40ms）；速断动作时间≤40ms；频率精度≤0.01Hz；滑差精度≤5%；温度变差不超过2.5％(在正常工作环境温度范围内，相对于基准大气条件时)。
溯高美电气保护类产品介绍讲述
主要代理溯高美电气保护类产品（PCS） 负荷隔离开关 转换开关 熔断器组合开关 能效管理——智能电表
负荷隔离开关
分类： SIRCO M/MV 可带载、无载断开和安全隔离；可视触点断开，触 头分合技术 IDE 系列，带脱扣线圈的负荷隔离开关，用于机器控制 SIRCO 带载状态下进行安全隔离，带位置指示窗口，完全断开指 示，用于配电网；SIRCO PV用于光伏领域的开关 SIDER 用于配电网，可视断开的负荷隔离开关 特点： 可选辅助触点，可选附加级（中性级和保护接地极） 自带挂锁 安装灵活，可正面、侧面、柜内、柜外、导轨安装等等 符合IEC 60947-3标准，同GB 14048.3-2008
ATyS p M 40-160A
ATyS p M 是具有明显断开指示的单相或三相自动转换 开关。可显示电压，频率，等状态 功能覆盖了 ATyS t M 和 ATyS g M，以及额外的可编 程参数和跳闸功能，提供具备集成式Modbus通讯功能 的特定版本ATyS p M，可连接远程控制界面 ATyS p M 40/63/80/100/125/160A 极数：4极 本体： ATyS p M和 ATyS p M+com 面价： ATyS p M：9909.76-15905.17 元。 ATyS p M+com： 10672.05-17128.64元。 附件：桥接排，端子，端子护罩，辅助触点，远程接 口 D10/D20
SIRCO 用于配电网的负荷隔离开关
SIRCO 125-5000A容量规格分为 125/160/200/250/315/400/500/630/800/1000/CD1250 /1250/1600/1800/2000/2500/3200/4000/5000A。本体 极数：3极4极 面价：容量从160A-5000A 价格：681.68-85373.13元 SIDER 125-1600A 安装方式：正面操作；侧面操作 容量规格： ND125/ND200/ND250/ND315/ND400/ND500/630/800/125 0/1600A（特殊产品需要询价） 其他附件：直接操作手柄，柜外连锁操作手柄，加长 轴，辅助触点，端子护罩，端子护屏等
防孤岛保护装置技术说明书IRS6001
2．辅助功能............................................................................................................................... 18
2.1TV 异常检测 ............................................................................................................................................. 18 2.2 控制回路异常告警 .................................................................................................................................. 19 2.3 跳位异常告警 .......................................................................................................................................... 19 2.4 检修压板状态 .......................................................................................................................................... 19 2.5 装置故障告警 .......................................................................................................................................... 19 2.6 遥信、遥控及遥测功能 .......................................................................................................................... 19
电动机综合保护装置哪家好
电动机综合保护装置哪家好发动机综合保护装置一般用于高压电动机综合保护和测控，稳定性好，长期工作无须维护。
电动机综合保护装置研发公司很多，用户要多对比电动机综合保护装置的应用效果。
那么电动机综合保护装置哪家好呢？推荐钛能科技，钛能科技专注电动机综合保护装置的研发。
电动机综合保护装置哪家好？用户还需要参考装置的质量、价格等等方面。
钛能科技以TDR934系列电动机综合保护装置为例，简单介绍些电动机综合保护装置的信息。
TDR934系列电动机综合保护装置概述TDR934系列电动机综合保护装置适用于10kV及以下电压等级的高压电动机综合保护和测控装置。
装置为变电站综合自动化系统设计，具有完善的通信接口，同时提供工业以太网、RS485通信接口，采用DL/T667-1999(idt IEC-60870-5-103)、保护94通信规约，实现网上数据共享。
其中，以太网数量可以根据需要选择使用单以太网，还是双以太网。
特点☑采用高性能DSP，有效地加快了数据处理速度，既能满足保护的实时性的要求，又可满足测量高精度的要求；☑每周波32点采样速率，动态频率跟踪，保证了遥测的精度和响应速度，同时使保护捕获暂态信号的能力大大提高；提高了暂态保护的性能；☑记录故障录波数据，方便再现故障的过程，有效协助您分析故障；☑具有测量和控制功能，能够实现遥测、遥信和遥控功能；☑出口可编程，出口可灵活配置；☑多级密码防护系统，保证系统的安全运行，同时保证了操作的安全性；☑丰富的在线帮助系统，无需说明书也可轻松使用装置；☑具有完整的事件记录和操作记录，记录信息掉电保持达十年以上；☑可同时支持工业以太网和RS485现场总线网，通信可靠、实时；☑支持IRIG-B码对时，保证了极高的对时精度；☑具有通讯对点功能，在无外加信号时可测试通讯点号的正确性；☑实现装置硬件状态自检，可检测装置通信、时钟的正确性；☑辅助软件DRS Express可帮您十分方便的调试、维护、故障分析；☑采用全封闭机箱、整面板设计，外型小巧、美观，结构新颖；☑高抗干扰、抗震动、宽温设计，满足就地安装的技术要求。
ESA200L系列微机保护说明书(V2.01)
ESA211L 数字式线路保护测控装置..................................................................................................................... 10 一 、功能配置.......................................................................................................................................................10 二 保护原理说明...................................................................................................................................................10 2.1 三段式相间过流保护.................................................................................................................................10 2.2 三段式零序过电流保护.............................................................................................................................10 2.3 反时限元件.................................................................................................................................................10 2.4 过负荷元件.................................................................................................................................................11 2.5 三相一次重合闸.........................................................................................................................................11 2.6 相间合闸加速保护.....................................................................................................................................11 2.7 低压解列.....................................................................................................................................................11 2.8 PT 断线检测................................................................................................................................................12 2.9 数据记录.....................................................................................................................................................12 2.10 遥信、遥测、遥控功能...........................................................................................................................12 三、整定及压板.....................................................................................................................................................12 3.1 整定值清单及说明.....................................................................................................................................12 3.2 软压板清单及说明.....................................................................................................................................13 四、保护原理接线图.............................................................................................................................................15 ESA221L 数字式变压器保护测控装置................................................................................................................. 15 一、功能配置.........................................................................................................................................................15 二、保护原理说明.................................................................................................................................................15 2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 三段式相间过流保护.................................................................................................................................15 三段式零序过电流保护.............................................................................................................................15 反时限元件.................................................................................................................................................15 过负荷元件.................................................................................................................................................16 低压解列.....................................................................................................................................................16 PT 断线检测................................................................................................................................................16 非电量保护.................................................................................................................................................16 数据记录.....................................................................................................................................................16
RCS931型高压线路微机保护
第一章RCS931型高压线路微机保护第一节设备规范设备概况：线路保护采用南瑞继保电气有限公司生产的RCS-931AM型微机保护装置。
第二节线路保护设备检修项目2.1校验种类及期限：所有继电保护装置与电网安全自动装置及其回路接线（以后简称装置），必须按本规程的要求进行检验，以确定装置的元件是否良好，回路接线、定值及特性等是否正确。
2.1.1检验分三种：2.1.1.1新安装装置的验收检验。
2.1.1.2运行中装置的定期检验（简称定期检验）。
2.1.1.3运行中装置的补充检验（简称补充检验）。
2.1.2对新型的装置（指未经部级鉴定的产品），必须进行全面的检查试验，并经网（省）局继电保护运行部门审查，其技术性能满足电网安全要求时，才能在系统中试用（投入跳闸）。
2.1.3定期检验分为三种：2.1.3.1全部检验。
2.1.3.2部分检验。
2.1.3.3用装置进行断路器跳合闸试验。
2.1.4补充检验分为四种：2.1.4.1装置改造后的检验。
2.1.4.2检修或更换一次设备后的检验。
2.1.4.3运行中发现异常情况后的检验。
2.1.4.4事故后检验。
2.1.5新安装装置的验收检验，在下列情况时进行：2.1.5.1当新装的一次设备投入运行时。
2.1.5.2当在现有的一次设备上投入新安装的装置时。
2.1.5.3当对运行中的装置进行较大的更改或增设新的回路时，其检验范围根据具体情况确定，但对由网（省）局管辖的装置，其检验范围应事先征得网（省）局继电保护机构同意。
未按本规程的要求进行检验的新安装的及经过改造的装置禁止投入运行。
由于制造质量不良，不能满足检验要求的装置，原则上应由制造厂负责解决，属于普通性的问题，应向有关上级部门报告。
根据《继电保护及电网安全自动装置检验条例》规定：微机保护装置新投入运行第一年内需进行一次全部检验。
以后每6年进行一次全部检验。
每1-2年进行一次部分检验。
由于全部检验项目已包括了所有部分检验项目，所以本检修标准根据全部检验项目进行编写。
TDR910x系列辅助装置说明书V100
目
1. 2. 3.
录
简介 ......................................................................................................................................................... 1 特点 ......................................................................................................................................................... 1 TDR9101 型电压并列装置 .................................................................................................................... 2 3.1. 3.2. 3.3. 适用范围 ......................................................................................................................................... 2 应用说明 ......................................................................................................................................... 2 典型接线图 ..................................................................................................................................... 3
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TDR931V系列防孤岛综合保护装置哪家好TDR931V系列防孤岛综合保护装置哪家好？用户可以了解防孤岛综合保护
装置的参数和功能，再来对比选择。
TDR931V系列防孤岛综合保护装置防孤岛在本地电源发生孤岛现象时，可以快速切除孤岛电源。
防孤岛综合保护装置哪家好呢？推荐钛能科技。
钛能科技专注电力自动化和电能质量两大产品的设计、开发、生产以及系统运行维护。
TDR931V系列防孤岛综合保护装置哪家好，可以选择钛能科技。
钛能科技专注TDR931V系列防孤岛综合保护装置的研发和制造。
TDR931V系列防孤岛综合保护装置
概述
并入公共电网中的发电装置（如小容量燃气机组、光伏发电、风力发电装置），由于并网系统外部原因或自然原因在电网断电的情况下，发电装置却不能检测到或根本没有相应检测手段，仍然向公共电网馈送电量，造成本地电源系统孤岛运行。
这对于现场的发电设备和系统电网危害都很大，为了安全可靠，在外部并网点可安装防孤岛的保护装置，在发生孤岛现象时，作为后备保护可以快速切除孤岛电源。
装置具有完善的通信接口，同时提供工业以太网、RS485通信接口，采用DL/T667-1999(idt IEC-60870-5-103)、保护94通信规约，实现网上数据共享。
其中，以太网数量可以根据需要选择使用单以太网，还是双以太网。
TDR931V系列防孤岛综合保护装置的主要功能配置表如下：
特点
☑采用高性能DSP，有效地加快了数据处理速度，既能满足保护的实时性的要求，又可满足测量高精度的要求；
☑每周波32点采样速率，动态频率跟踪，保证了遥测的精度和响应速度，同时使保护捕获暂态信号的能力大大提高；提高了暂态保护的性能；
☑记录故障录波数据，方便再现故障的过程，有效协助您分析故障；
☑具有测量和控制功能，能够实现遥测、遥信和遥控功能；
☑出口可编程，出口可灵活配置；
☑多级密码防护系统，保证系统的安全运行，同时保证了操作的安全性；
☑丰富的在线帮助系统，无需说明书也可轻松使用装置；
☑具有完整的事件记录和操作记录，记录信息掉电保持达十年以上；
☑可同时支持工业以太网和RS485现场总线网，通信可靠、实时；
☑支持IRIG-B码对时，保证了极高的对时精度；
☑具有通讯对点功能，在无外加信号时可测试通讯点号的正确性；
☑实现装置硬件状态自检，可检测装置通信、时钟的正确性；
☑辅助软件DRS Express可帮您十分方便的调试、维护、故障分析；
☑采用全封闭机箱、整面板设计，外型小巧、美观，结构新颖；
☑高抗干扰、抗震动、宽温设计，满足就地安装的技术要求。
功能配置
☑逆功率解列功能
☑过电压保护功能
☑低电压保护功能
☑高频解列功能
☑低频解列功能
☑低压解列功能
☑功率因数解列功能
☑滑差解列功能
☑进线联切功能
☑故障录波
☑事件记录
技术参数
额定直流电压
工作电源DC220V或DC110V（订货注明）
额定交流数据
a) 交流电压100V、380V
b) 频率50Hz
功率消耗
直流工作电源正常工作时，不大于10W
保护动作时，不大于15W
交流电流回路不大于0.5VA/Φ
交流电压回路不大于0.5VA/Φ
光电隔离输入5mA/路
保护部分精度
电压定值精度≤2.5%或0.002U N；
时间精度≤1%或30ms；
df／dt测量误差≤±5%或0.1Hz／s
du／dt测量误差≤±5%或0.05U N／s
温度变差不超过2.5％(在正常工作环境温度范围内，相对于基准大气条件时)。
开关量输入
输入类型无源
工作电压DC24V
输出容量
输出类型无源(空接点)
触点额定容量AC250V，5A或DC30V，5A
输出继电器动作寿命机械5×107次，电气105次
通信接口
1．RS485
数量 1
波特率1200～9600bps
最大电缆长度1km
2．以太网
数量1或2
波特率10/100Mbps
最大电缆长度100m
电气环境
直流电源
在正常工作条件下，直流电源消失10ms，保证装置不失电，不误动。
直流电源允许偏差：-20% ～+15%；
交流纹波系数：纹波系数不大于5%，装置正常工作。
绝缘电阻
在正常试验大气条件下，装置的带电电路部分和非带电金属及外壳之间，以及电气无联系的各电路之间，根据被测试回路额定绝缘电压等级，分别用开路电压250V或500V的兆欧表测量绝缘电阻值；正常试验大气条件下，不同额定电压等级的各回路绝缘电阻应不小于下表中的规定值。
介质强度
在正常试验大气条件下，装置能承受频率为50Hz，历时1min的工频耐压试验而无击穿闪络及元器件损坏现象；试验电压值见下表。
冲击电压
在正常试验大气条件下，装置的直流输入回路、交流输入回路、信号输出触点诸回路对地以及回路之间，能承受(1.2/50)μs的标准雷电波的短时冲击电压试验，开路试验电压5kV，无绝缘损坏。
静电放电抗扰度试验
装置能承受GB/T14598.14-2010( idt IEC60255-22-2:2008)中规定的严酷等级为Ⅳ级，即接触放电试验电压为8kV、允许偏差±5%，空气放电试验电压为15kV、允许偏差±5%的静电放电干扰试验。
射频电磁场辐射抗扰度试验
装置能承受GB/T14598.9-2010( idt IEC60255-22-3:2007)中规定的严酷等级为Ⅲ级的辐射电磁场干扰试验，即试验场强为10V/m。
电快速瞬变脉冲群抗扰度试验
装置能按GB/T14598.10-2012( idt IEC60255-22-4:2008)中规定的严酷等级为A 级快速瞬变干扰试验，即试验电压为4kV，允许偏差±10%。
浪涌（冲击）抗扰度试验
装置能按GB/T14598.18-2012( idt IEC60255-22-5:2008)中规定的严酷等级为Ⅲ级浪涌（冲击）干扰试验。
振荡波抗扰度试验
装置能承受GB/T14598.13-2008( idt IEC60255-22-1:2007)规定的1MHz和100kHz脉冲群干扰试验。
试验严酷等级为Ⅲ级，试验电压共模2.5kV，差模1kV。
脉冲磁场抗扰度试验
装置能承受GB/T17626.9-2011( idt IEC61000-4-9:2001)规定的Ⅴ级脉冲磁场干扰试验。
射频场感应的传导骚扰抗扰度试验
装置能承受GB/T14598.17-2005( idt IEC60255-22-6:2001)规定的Ⅲ级射频场感应的传导骚扰干扰试验。
工频抗扰度试验
装置能承受GB/T14598.19-2007( idt IEC60255-22-7:2003)规定的A级工频干扰试验。
传导与辐射发射限制试验
装置能承受GB/T14598.16-2002( idt IEC60255-25：2000)规定的A类电磁发射试验。
即传导发射：150kHz～30MHz；辐射发射：30MHz～1000MHz。
正常工作大气条件
a) 环境温度：-25~+55℃；
b) 相对湿度：5%~95%；
c) 大气压力：80kPa~110kPa。
机械环境
a) 工作条件：能承受严酷等级为Ⅰ级的振动响应、冲击响应；
b) 运输条件：能承受严酷等级为Ⅰ级的振动耐久、冲击耐久、碰撞。
