压力表工作原理及结构

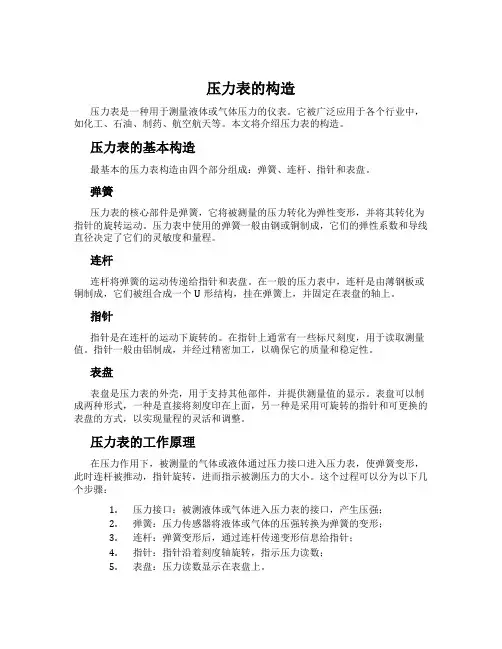

压力表的构造
压力表的构造压力表是一种用于测量液体或气体压力的仪表。
它被广泛应用于各个行业中，如化工、石油、制药、航空航天等。
本文将介绍压力表的构造。
压力表的基本构造最基本的压力表构造由四个部分组成：弹簧、连杆、指针和表盘。
弹簧压力表的核心部件是弹簧，它将被测量的压力转化为弹性变形，并将其转化为指针的旋转运动。
压力表中使用的弹簧一般由钢或铜制成，它们的弹性系数和导线直径决定了它们的灵敏度和量程。
连杆连杆将弹簧的运动传递给指针和表盘。
在一般的压力表中，连杆是由薄钢板或铜制成，它们被组合成一个U形结构，挂在弹簧上，并固定在表盘的轴上。
指针指针是在连杆的运动下旋转的。
在指针上通常有一些标尺刻度，用于读取测量值。
指针一般由铝制成，并经过精密加工，以确保它的质量和稳定性。
表盘表盘是压力表的外壳，用于支持其他部件，并提供测量值的显示。
表盘可以制成两种形式，一种是直接将刻度印在上面，另一种是采用可旋转的指针和可更换的表盘的方式，以实现量程的灵活和调整。
压力表的工作原理在压力作用下，被测量的气体或液体通过压力接口进入压力表，使弹簧变形，此时连杆被推动，指针旋转，进而指示被测压力的大小。
这个过程可以分为以下几个步骤：1.压力接口：被测液体或气体进入压力表的接口，产生压强；2.弹簧：压力传感器将液体或气体的压强转换为弹簧的变形；3.连杆：弹簧变形后，通过连杆传递变形信息给指针；4.指针：指针沿着刻度轴旋转，指示压力读数；5.表盘：压力读数显示在表盘上。
压力表的分类压力表可以按照以下几种方式进行分类：按照测量范围分类根据测量压力的范围，压力表可以分为高度计、压力计和真空计。
•高度计：用于测量海拔高度；•压力计：测量有压力的流体或气体的压强；•真空计：测量气体的负压。
按照结构分类根据表壳和运动结构的不同，压力表可以分为旋转式压力表和本体式压力表。
•旋转式压力表：指针是可旋转的，表盘固定；•本体式压力表：指针和表盘都是固定的。
按照使用环境分类压力表可以按照使用环境为基础分类，将其分为普通压力表、耐震压力表、防爆压力表等。
压力表的结构原理及类别解析
压力表的结构原理及类别解析压力表是一种测量液体或气体压力的仪器。
在工业生产、机械制造、船舶航海等领域中被广泛应用。
本文将介绍压力表的结构原理以及常见的压力表类别。
压力表的结构原理压力表的主要结构包括指针、表盘、弹簧管和连接管道等。
压力表是基于弹簧管原理设计的，当被测液体或气体的压力变化时，弹簧管受到压力变形，从而驱动指针在表盘上偏移，指示所测压力的值。
常见的压力表包括机械式压力表和电子式压力表。
机械式压力表机械式压力表是指利用弹簧管转换被测压力变化为机械运动的压力表。
机械式压力表具有结构简单、使用方便、可靠等特点。
常见的机械式压力表包括差压式压力表、震荡管式压力计和弹性元件式压力表等。
差压式压力表差压式压力表是一种电子式压力表，利用两个联通有压力的管道间产生的压力差来测量压力。
差压式压力表构造复杂，精度高，但需要对被测介质进行流量调节，价格较机械式压力表高。
震荡管式压力计震荡管式压力计是一种基于流体结构振动的压力测量装置，优点是精度高、量程大、稳定性好，但受流体参数限制不能测量高粘度、高流速的流体，价格较高。
弹性元件式压力表弹性元件式压力表是利用弹性元件产生弹性变形来测量压力的压力表。
弹性元件包括弹簧、膜片等。
弹性元件式压力表结构简单，价格便宜，但量程、精度和可靠性都比不上差压式压力表。
电子式压力表电子式压力表是指采用电子传感器、信号放大电路等组成的压力测量仪器。
电子式压力表的优点是精度高、抗干扰能力强、可自动校准、显示直观等，但价格相对机械式压力表较高。
压力表的类别压力表根据测量特征以及使用环境的不同，分为常压力表、低压力表、高压力表、微差压力表、抗震压力表等多种不同的类别。
常压力表常压力表广泛使用于一般的工业企业，测量范围一般为常压，即介于0至1.6Mpa之间的压力范围。
低压力表低压力表用于测量低压范围，测量范围一般在0至0.1Mpa之间，一般用于空调、燃气设备、氧气供应等场合。
高压力表高压力表的测量范围一般在0至25.0Mpa之间，常见于汽车、石化、锅炉、水电等领域。

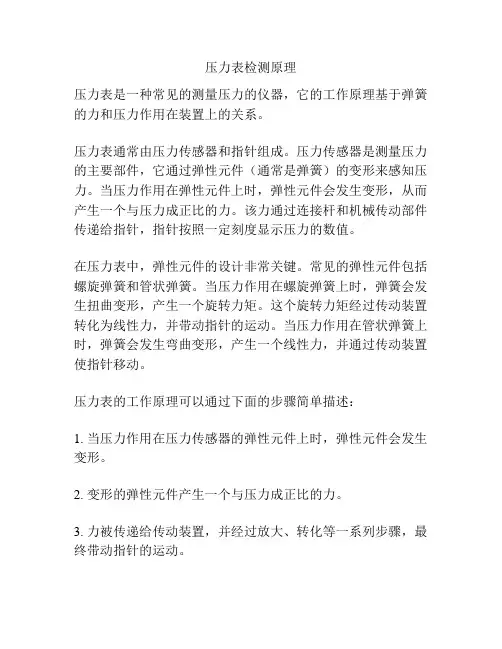

压力表检测原理
压力表检测原理
压力表是一种常见的测量压力的仪器，它的工作原理基于弹簧的力和压力作用在装置上的关系。
压力表通常由压力传感器和指针组成。
压力传感器是测量压力的主要部件，它通过弹性元件（通常是弹簧）的变形来感知压力。
当压力作用在弹性元件上时，弹性元件会发生变形，从而产生一个与压力成正比的力。
该力通过连接杆和机械传动部件传递给指针，指针按照一定刻度显示压力的数值。
在压力表中，弹性元件的设计非常关键。
常见的弹性元件包括螺旋弹簧和管状弹簧。
当压力作用在螺旋弹簧上时，弹簧会发生扭曲变形，产生一个旋转力矩。
这个旋转力矩经过传动装置转化为线性力，并带动指针的运动。
当压力作用在管状弹簧上时，弹簧会发生弯曲变形，产生一个线性力，并通过传动装置使指针移动。
压力表的工作原理可以通过下面的步骤简单描述：
1. 当压力作用在压力传感器的弹性元件上时，弹性元件会发生变形。
2. 变形的弹性元件产生一个与压力成正比的力。
3. 力被传递给传动装置，并经过放大、转化等一系列步骤，最终带动指针的运动。
4. 指针按照刻度盘上的刻度显示压力的数值。
需要注意的是，压力表在使用前需要进行校准和调整，以确保其测量结果的准确性和可靠性。
此外，压力表还需要在使用过程中进行维护和保养，以延长其使用寿命并确保测量结果的准确性。
压力表的工作原理
压力表的工作原理压力表是一种用于测量压力的仪器。
它广泛应用于工业、医疗、航空航天等领域，是现代化生产和科学研究中不可或缺的重要工具。
本文将介绍压力表的工作原理，包括压力的定义、压力表的分类、压力表的结构和工作原理等方面。
一、压力的定义压力是指物体在单位面积上受到的力。
在工业和科学研究中，常用的单位是帕斯卡（Pa），1Pa等于1牛/平方米。
此外，常用的单位还有千帕（kPa）、兆帕（MPa）等。
二、压力表的分类压力表按照测量原理可以分为机械式压力表和电子式压力表两种。
机械式压力表主要是利用弹簧、膜片等材料的变形量来反映被测压力的大小，而电子式压力表则是利用半导体传感器、压电传感器等电子元件来测量压力。
三、压力表的结构和工作原理1.机械式压力表的结构和工作原理机械式压力表主要由表壳、指针、弹簧、齿轮、螺旋弹簧、连接管等组成。
其中弹簧是机械式压力表的核心部件，它能够根据外力的作用发生变形，从而使指针转动。
机械式压力表的工作原理是利用弹簧的变形量来反映被测压力的大小。
当被测压力作用在连接管上时，管内的压力将传递到弹簧上，弹簧因此发生变形。
弹簧的变形量与被测压力成正比，弹簧的变形量越大，指针的指示值就越大。
通过螺旋弹簧和齿轮的传动，使指针能够指示出被测压力的大小。
2.电子式压力表的结构和工作原理电子式压力表主要由压力传感器、放大器、数字显示器等组成。
压力传感器是电子式压力表的核心部件，它能够将被测压力转化为电信号。
放大器将传感器输出的微小电信号放大，数字显示器能够将被测压力的数值直接显示出来。
电子式压力表的工作原理是利用压力传感器将被测压力转化为电信号。
当被测压力作用在传感器上时，传感器内部的应变片发生变形，从而改变了电阻值。
这个电阻值的变化被放大器放大，并通过数字显示器显示出来。
由于电子式压力表的测量精度更高，所以在一些要求较高的场合，如医疗、航空航天等领域，电子式压力表被广泛应用。
四、压力表的维护压力表在使用过程中，需要注意以下几点：1.避免超量测量：压力表的量程是有限的，超过量程测量会导致表盘指针跳动，甚至损坏压力表。
压力表简单介绍
压力表简单介绍一、简介一般压力表属于就地指示型压力表，就地显示压力的大小，不带远程传送显示、调节功能。
在工业过程控制与技术测量过程中，由于一般压力表的弹性敏感元件具有很高的机械强度以及生产方便、安装简单读数方便等特性，使得一般压力表得到越来越广泛的应用。
二、用途一般压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力及真空。
三、工作原理压力表通过表内的敏感元件--波登管的弹性形变，经由表内机芯的转换机构将波登管的弹性形变转换为旋转运动，引起指针偏转来显示压力。
波登管分为C型管、盘簧管、螺旋管等型式。
一般采用冷作硬化型材料（常用材料是铜合金），在退火状态下具有很高的可塑性，经冷作加工硬化及定性处理后获得很高的弹性和强度。
C型波登管敏感元件截面显椭圆形，测量介质的压力作用在波登管的内侧，这样波登管椭圆截面会趋于圆形截面。
由于波登管微小变形，形成一定的环应力。
此环应力会使波登管向外延伸。
由于弹性波登管头部没有固定，其就会产生小小变形。
四、主要技术参数1）表盘直径（mm）：￠40；￠50；￠60；￠75；￠100；￠100；￠150；￠200；￠2502）精度等级（%）：1.0;1.6;2.5;4.03)测量范围(Mpa): 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.44)参比工作条件a)使用工作温度：-40℃～70℃;b)抗工作环境振动:V²H²3级;c)相对湿度不大于90%;5)温度影响：不大于0.4%/10℃(使用温度偏离20±5℃) ;6)执行标准：GB/T1226-2001 ;五、安装方式:1)径向直接安装2)径向带后边 3)轴向直接安装 4)轴向带前边六、常用国标连接螺纹尺寸七、使用注意事项1)工作压力使用全量程的 1/3 ～ 2/3 为宜，使用范围最高不得超过满刻度的 3/4 。
压力表的结构、原理及量程选择
压⼒表的结构、原理及量程选择⼯作原理压⼒表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压⼒形变传导⾄指针，引起指针转动来显⽰压⼒。
压⼒表结构波登管压⼒表：波登管敏感元件是弯成圆形，截⾯积显椭圆形的弹性C形管，⼜称。
波登管的⼀端固定，⼀端活动，其截⾯形状为椭圆形或扁平形。
常⽤材质为锡青铜(磷青铜、锡磷青铜)、不锈钢和蒙乃尔合⾦。
波登管膜盒压⼒表：膜盒敏感元件由两块连接在⼀起的显圆形波浪的膜⽚组成。
膜盒压⼒表的结构主要由膜盒、传动机构、调整机构、游丝指针、表盘等构成。
魔盒压⼒表膜式压⼒表有膜⽚压⼒表和膜盒压⼒表两种。
前者主要⽤于测量腐蚀性介质或⾮凝固、⾮结晶的粘性介质的压⼒；后者常⽤于测量⽓体微压和负压，⽤于⽣产过程的⼯业仪表，它适⽤于测量微⼩压⼒和真空。
测量范围⼀般在-2000～4000Pa，精确度等级⼀般为2.5级。
压⼒表分类：压⼒表按其测量精确度：可分为精密压⼒表、。
精密压⼒表精密压⼒表的测量精确度等级分别为0.1、0.16、0.25、0.4级0.05级；⼀般压⼒表的测量精确度等级分别为1.0、1.6、2.5、4. 0级。
测量范围：分为、压⼒真空表、微压表、低压表、中压表及⾼压表；适⽤条件：分为耐振型、耐热型、耐腐蚀型、抗冲击防爆型；耐震压⼒表按接⼝位置：分为径向和轴向；压⼒表螺纹接⼝的位置,螺纹接⼝在表盘下⽅是径向的,与表盘垂直的是轴向的。
径向和轴向压⼒表特殊压⼒表：氧⽓压⼒表与普通压⼒表在结构和材质⽅⾯可以完全⼀样，只是氧⽤压⼒表必须禁油。
因为油进⼈氧⽓系统易引起爆炸。
氧⽓压⼒表电接点压⼒表：加装上下限触点机构，压⼒偏离给定范围时发出报警信号。
电接点压⼒表表径的选择压⼒仪表的表径指仪表外壳的直径，常⽤的有60mm、 l00mm、 150mm、200mm、250mm等规格。
⼀般根据检测，仪表所处位置和照明情况来选⽤适合的表径，以能便于观察清楚为宜。
在远距离和较暗处，适于⽤100mm 以上直径的仪表。
压力表原理
压力表原理1.1原理：压力表通过表内的敏锐元件（波登管、膜盒、波浪管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。
1.2 构造：溢流孔：若发生波登管爆裂的紧急情形的时候，内部压力将通过溢流孔向外界开释，防止玻璃面板的爆裂。
注：为了保持溢流孔的正常性能，请在表后面留出至少10mm的空间，不要改造或塞住溢流孔。
指针：除标准指针外，其他指针也是可选的。
（零调指针最大值指针或设定指针）请在选型表中列出。
玻璃面板：除标准玻璃外，其他专门材质玻璃，如强化玻璃，无反射玻璃也是可选的。
性能分类：一般型（标准）、蒸汽用一般型（M）、耐热型（H）、耐振型（V）、蒸汽用耐振型（MV）耐热耐振型（HV）。
用途区分参考JIS7505波登管压力表标准。
处理方式：禁油/禁水处理…在制造时除去残留在接液部的水或油。
外装指定：壳体颜色…除标准色以外，清专门注明。
节流阀：（可选）为了减小脉动压力，节流阀安装在压力入口处。
脉动压力：由于压力发生器中泵的脉动特性，使压力表的特诊曲线振幅较大。
这对压力表是专门有害的。
连接方式：本产品连接部有三种连接方式：钎焊…用于铜类材质的连接银铜钎焊…用于铜类材质和不锈钢材质之间连接TIG焊接…用于不锈钢材质之间连接2. 压力表术语2.1 正压与负压2.2 相对压力与绝对压力2.3 真空度（如图）2.4 压力的表示方法压力有两种表示方法：一种是以绝对真空作为基准所表示的压力，称为绝对压力；另一种是以大气压力作为基准所表示的压力，称为相对压力。
由于大多数测压外表所测得的压力差不多上相对压力，故相对压力也称表压力。
当绝对压力小于大气压力时，可用容器内的绝对压力不足一个大气压的数值来表示。
称为”真空度”。
它们的关系如下：绝对压力=大气压力+相对压力真空度=大气压力—绝对压力我国法定的压力单位为Pa（N/㎡），称为帕斯卡，简称帕。
由于此单位太小，因此常采纳它的106倍单位MPa（兆帕）。
压力表的结构和原理
PART 02
压力表结构组成
指示部分
指针
用于指示压力值，通常与表盘上的刻 度相对应。
表盘
标有压力刻度的圆形或方形盘面，用 于读取压力值。
测量部分
弹性元件
在压力作用下产生弹性变形的元件，如弹簧管、膜片等。
传动机构
将弹性元件的变形量转换为指针的角位移，如齿轮传动机构 、杠杆传动机构等。
传动部分
连杆
智能型压力表
在电子式压力表的基础上，增加 了微处理器、数据存储、通信接 口等功能，可实现压力数据的实 时采集、处理、存储和远程传输
等。
应用领域及重要性
应用领域
压力表广泛应用于石油、化工、冶金、电力、环保等工业领域，以及航空航天、 国防军事等高科技领域。
重要性
压力表是工业生产和流程控制中的重要测量仪表，能够实时监测和显示压力变化 ，为生产过程的安全、稳定和高效提供有力保障。同时，在高科技领域中，高精 度、高稳定性的压力表对于保证产品质量和性能具有重要意义。
寿命试验
03
通过模拟实际工作条件，对压力表进行长时间的运行试验，以
评估其稳定性和可靠性。
环境适应性考察
温度影响
湿度影响
考察压力表在不同温度条件下的性能变化 ，以确定其适用温度范围。
湿度对压力表的性能也有一定影响，特别 是在高湿度环境下，可能会导致内部元件 受潮、腐蚀等问题。
振动与冲击
防护等级
对于安装在振动或冲击较大场合的压力表 ，需要考察其耐震性能，以确保测量结果 的准确性。
直接控制一般小型负载；结构简单、坚固耐用、价格便宜；维护方便，
使用寿命长。
PART 05
压力表性能指标及评价方 法
精度等级与误差范围
压力表基础知识
一、压力表基础知识1. 压力表的原理与构造原理：压力表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。
构造：溢流孔：若发生波登管爆裂的紧急情况的时候，内部压力将通过溢流孔向外界释放，防止玻璃面板的爆裂。
注：为了保持溢流孔的正常性能，请在表后面留出至少10mm的空间，不要改造或塞住溢流孔。
指针：除标准指针外，其他指针也是可选的。
（零调指针最大值指针或设定指针）请在选型表中列出。
玻璃面板：除标准玻璃外，其他特殊材质玻璃，如强化玻璃，无反射玻璃也是可选的。
性能分类：普通型（标准）、蒸汽用普通型（M）、耐热型（H）、耐振型（V）、蒸汽用耐振型（MV）耐热耐振型（HV）。
用途区分参考JIS7505波登管压力表标准。
处理方式：禁油/禁水处理…在制造时除去残留在接液部的水或油。
外装指定：壳体颜色…除标准色以外，清特别注明。
节流阀：（可选）为了减小脉动压力，节流阀安装在压力入口处。
脉动压力：由于压力发生器中泵的脉动特性，使压力表的特诊曲线振幅较大。
这对压力表是非常有害的。
连接方式：本产品连接部有三种连接方式：钎焊…用于铜类材质的连接银铜钎焊…用于铜类材质和不锈钢材质之间连接 TIG焊接…用于不锈钢材质之间连接 2. 压力表术语正压与负压相对压力与绝对压力真空度（如图）压力的表示方法压力有两种表示方法：一种是以绝对真空作为基准所表示的压力，称为绝对压力；另一种是以大气压力作为基准所表示的压力，称为相对压力。
由于大多数测压仪表所测得的压力都是相对压力，故相对压力也称表压力。
当绝对压力小于大气压力时，可用容器内的绝对压力不足一个大气压的数值来表示。
称为”真空度”。
它们的关系如下：绝对压力=大气压力+相对压力真空度=大气压力—绝对压力我国法定的压力单位为Pa（N/㎡），称为帕斯卡，简称帕。
由于此单位太小，因此常采用它的106倍单位MPa（兆帕）。
压力表的结构和原理PPT
机械压力表中的弹性敏感元件随着压力的变化而产生弹性变形。 机械压力表采用弹簧管（波登管），膜片，膜盒及波纹管等敏感 元件并按此分类。所测量的压力一般视为相对压力。一般相对点 选为大气压力。弹性元件在介质压力作用下产生的弹性变形，通 过压力表的齿轮传动机构放大，压力表就会显示出相对于大气压 的相对值(或高或低)。 在测量范围内的压力值由指针显示，刻度盘的指示范围一般做成 270度。 1.1 压力表的应用: 它几乎遍及所有的工业流程和科研领域。在热力管网、油气 传输、供水供气系统、车辆维修保养厂店...，压力表应用随处可 见。 1.2 压力表种类 它不仅有一般（普通）指针指示型，还有数字型；不仅有常 规型，还有特种型；不仅有接点型，还有远传型；不仅有耐振型， 还有抗震型；不仅有隔膜型，还有耐腐型...。
压力表的连接处应加装密封垫片，一般低于80℃及2MPa压力用石 棉纸板或铝片，温度及压力更高时（50MPa）用退火紫铜或铅垫。 平常用得最多的就是用聚四氟乙稀垫。另外还要考虑介质的影响， 例如测氧气的压力表不能用带油或有机化合物的垫片，否则会引 起爆炸。测量乙炔压力时禁止用铜垫。
5).压力表要定期进行检修维护 5.1 经过一段时间的使用与受压，压力表机芯难免会出现一些变
隔膜压力表
压力表术语 正压与负压 相对压力与绝对压力
真空压力表外形图
真空表（如图）
3).压力的表示方法 压力有两种表示方法：一种是以绝对真空作为基准所表示的压力 ，称为绝对压力；另一种是以大气压力作为基准所表示的压力，称为 相对压力。由于大多数测压仪表所测得的压力都是相对压力，故相对 压力也称表压力。当绝对压力小于大气压力时，可用容器内的绝对压 力不足一个大气压的数值来表示。称为”真空度”。它们的关系如下 ： 绝对压力=大气压力+相对压力 真空度=大气压力—绝对压力 我国法定的压力单位为Pa（N/㎡），称为帕斯卡，简称帕。由 于此单位太小，因此常采用它的106倍单位MPa（兆帕）。
压力表的构造及工作原理
压力表的构造及工作原理1、简介1.1主要用于就地管道及压力容器上压力的测量。
本章主要从工作原理、仪表结构、检查项目、调校及质量要求、检修维护及故障处理等方面进行分析说明。
1.2 分类：压力表分为膜盒式压力表和弹簧管压力表，其中弹簧管压力表分为普通型压力表和电接点压力表。
我厂主要使用普通型弹簧管压力表。
1.3常用普通压力表型号的代号1）用字母表示名称：Y—压力表 Z—真空表 YZ—压力真空表。
2）用字母表示结构形式：ZT—轴向带前边 Z—轴向无边 TQ—径向带前边 T—径向带后边，不表示时为径向无边。
3）用数字表示表壳公称直径（毫米）：常用的有：40、60、100、150、200、2502、构造及零部件1—弹簧管 2—支座 3—外壳 4—接头 5—带有绞轴的塞子 6—拉杆 7—扇形齿轮 8—小齿轮 9--指针 10—游丝 11—刻度盘3、工作原理当压力介质由接头4引入弹簧管内时，弹簧管的自由端5将产生位移通过连杆6带动扇形齿轮7转动，使与7啮合的小齿轮8旋转，从而使固定在小齿轮轴上的指针9一起转动，进行压力值指示。
游丝的一端与小齿轮轴固定，另一端固定在支架上，借助于游丝的弹力使小齿轮与扇形齿轮始终只有一侧啮合面啮合。
这样可以消除扇形齿轮与小齿轮之间因有啮合间隙而产生的测量误差。
扇形齿轮与拉杆相连的一端开口槽，改变拉杆与扇形齿轮之间位置，可以改变传动机构的传动比，若用R表示扇形半径，r表示扇形齿轮轴到与拉杆连接点之间的距离，则在弹簧管自由端位移量相同的情况下，R/ r比值越大，指针转角越大。
所以改变R/ r比值可以改变仪表传动放大系数，从而可实现量程满度值的调节。
4、主要性能指标弹簧管压力表准确度等级必须达到1.6级。
等级：精密压力表：0.2 、0.25、0.35、0.5一般压力表：1.0 、1.5、2.5仪表环境温度：0.25～0.5级为20±3℃0～4.0级为20±5℃。
压力表的基本知识
一、压力表基础知识1. 压力表的原理与构造1.1原理：压力表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。
1.2 构造：溢流孔：若发生波登管爆裂的紧急情况的时候，内部压力将通过溢流孔向外界释放，防止玻璃面板的爆裂。
注：为了保持溢流孔的正常性能，请在表后面留出至少10mm的空间，不要改造或塞住溢流孔。
指针：除标准指针外，其他指针也是可选的。
（零调指针最大值指针或设定指针）请在选型表中列出。
玻璃面板：除标准玻璃外，其他特殊材质玻璃，如强化玻璃，无反射玻璃也是可选的。
性能分类：普通型（标准）、蒸汽用普通型（M）、耐热型（H）、耐振型（V）、蒸汽用耐振型（MV）耐热耐振型（HV）。
用途区分参考JIS7505波登管压力表标准。
处理方式：禁油/禁水处理…在制造时除去残留在接液部的水或油。
外装指定：壳体颜色…除标准色以外，清特别注明。
节流阀：（可选）为了减小脉动压力，节流阀安装在压力入口处。
脉动压力：由于压力发生器中泵的脉动特性，使压力表的特诊曲线振幅较大。
这对压力表是非常有害的。
连接方式：本产品连接部有三种连接方式：钎焊…用于铜类材质的连接银铜钎焊…用于铜类材质和不锈钢材质之间连接TIG焊接…用于不锈钢材质之间连接2. 压力表术语2.1 正压与负压2.2 相对压力与绝对压力2.3 真空度（如图）2.4 压力的表示方法压力有两种表示方法：一种是以绝对真空作为基准所表示的压力，称为绝对压力；另一种是以大气压力作为基准所表示的压力，称为相对压力。
由于大多数测压仪表所测得的压力都是相对压力，故相对压力也称表压力。
当绝对压力小于大气压力时，可用容器内的绝对压力不足一个大气压的数值来表示。
称为”真空度”。
它们的关系如下：绝对压力=大气压力+相对压力真空度=大气压力—绝对压力我国法定的压力单位为Pa（N/㎡），称为帕斯卡，简称帕。
由于此单位太小，因此常采用它的106倍单位MPa（兆帕）。
压力表的结构原理
压力表的结构原理
压力表是一种测量流体压力的装置。
它由一个压力传感器和一个指针组成，通常安装在管道或容器上。
压力表的结构原理如下：
1. 压力传感器：压力传感器是压力表的核心部件，也是测量压力的主要装置。
它通常包含一个弹性元件，如弹簧或膜片，它会随着压力的变化而产生形变。
当流体压力作用于弹性元件时，弹性元件的形变会转化为电信号输出。
2. 指针机构：指针机构将弹性元件的形变转化为可视化的压力数值，以方便用户读取。
指针通常连接到弹性元件上，并通过机械传动机构使其与刻度盘上的刻度相对应。
当压力作用于弹性元件时，指针会随之移动，并指示出当前的压力数值。
3. 刻度盘：刻度盘是压力表上的一个圆盘，上面有一系列刻度，用于表示压力的大小。
刻度盘通常由金属或塑料制成，上面印有刻度值和单位。
4. 外壳：压力表通常有一个外壳，用于保护内部的元件和维持其结构的稳定性。
外壳通常由金属或塑料制成，并具有适当的密封装置，以防止流体泄漏或灰尘进入。
5. 其它元件：除了上述主要的组成部分外，压力表还可能包含一些其它辅助元件，如缓冲装置、防震机构等，以提高其稳定性和精度。
总结起来，压力表的结构原理是基于弹性元件的形变来测量流体压力，并通过指针机构将压力转化为可视化的数值，以便用户读取。
刻度盘和外壳则提供了对压力数值的显示和保护。
耐震压力表结构及工作原理【详解】
下面给大家介绍一下耐震压力表结构，一起来看看吧。
一、工作原理耐震压力表是表壳内有灌充液的机械指针式压力表，或者于表壳内有灌充液并带阻尼器的机械指针（或回转标度盘）式压力表，由导压系统（包括接头、弹簧管、限流螺钉等）、齿轮传动机构、示数装置（指针与度盘）和外壳（包括表壳、表盖、表玻璃等）所组成。
表壳内装有带阻尼元件和灌冲液的压力表即是耐震压力表，它属于直接指示式压力表，具有了抗震功能。
耐震压力表的主要特点是具有良好的抗震性，对瞬时冲击的流体压力和介质有剧烈脉动的压力测量具有的适用性。
粘性阻尼液中含有传动指示机构，从而使机械振动对耐震压力表进行压力测试时产生的振动干扰被极大地削弱了。
耐震压力表的结构为全密封性，使其完全能够在粉尘、水下以及高湿度等恶劣的环境和条件下进行正常工作，耐震压力表的特点是防“堵”，对泥浆、水泥等易凝固以及易结晶、高粘度的介质均可进行测量。
耐震压力表的组成结构包括了指示机构、弹性元件、阻尼器以及胶囊隔膜等。
二、原理结构由胶囊隔膜、阻尼器、弹性元件及指示机构组成的耐震表的。
工作原理：被测介质压力作用隔膜，传递给表容腔中的阻尼液。
利用毛细通道节流原理，使压力脉动经过阻尼器得到抑制，成为平稳压力，作用在弹性元件上，使其产生位移，遂指示被测压力值。
由密封垫、膜片组、叉簧和传动指示机构、外壳等组成的耐震表的r作原理。
被测介质脉搏动压力通过密封垫作用于膜片组，膜片组利用毛细通道限流原理，使压力脉动得到抑制，成为较平稳的压力，该压力通过机构转换成集中力作用于叉簧，并使叉簧变形，经过传动机构放大后，使度盘回转，遂指出被测脉动压力的平均值。
三、原理相关特点具有良好的抗震性。
特别适宜于介质有剧烈脉动或瞬时冲击的流体压力的测量。
其传动指示机构处于粘性阻尼液中，大大削弱了仪表所处环境的机械振动对其工作的影响。
其采用伞密封性结构，可在高湿度、粉尘等恶劣环境及水中工作。
其具有防堵的特点，可用于高粘度、易结晶、凝固如水泥、泥浆等介质的测量。
数字压力表工作原理及结构
集传感技术、电子技术、微机技术为一体的新型智能化、多功能的测量仪表。
它既可以满足工业现场的压力测量，又可以在实验室作标准表使用。
数字压力表按结构可分为整体式和分离式。
现场用的大多是整体式的，即传感、转换、显示是一体的，安装在一个表壳中：分离式的大多用于实验室作标准表使用，其传感器通过缆线与主机相连、其余元件全安装在主机箱中。
数字压力表工作原理如图所示。
被测介质压力作用于传感器的感压膜片，传感器将感应的电信号经放大、A/D转换，送CPU进行处理，然后以模拟量或数字量输出，从而实现压力显示、控制、变送的目的；微处理器可对仪表的零点漂移、温度漂移、非线性等进行自动补偿，以确保仪表使用条件内的高精度。
数字压力表中使用的压力传感器品种较多，常用的有：压阻式、电阻应变式、陶瓷、扩散硅、蓝宝石等压力传感器。
这些传感器大多是用电桥的测量原理，把压力信号转换为电压信号来进行处理。
现以电阻应变式传感器为例，对电桥测量电路作一介绍。
电阻应变式传感器采用铜合金或钢合金管的椭圆形截面，其腔内充满被测压力介质，并沿着管或横截面四周均匀粘贴4-8片应变片，组成一个电桥，如图所示，图中R1-R4为应变片。
在电桥中增加了温度补偿电位器RT、调零电位器R0。
无压力时电桥的输出电压为零，当其腔内受到压力作用时，椭圆形截面发生变化，使电阻应变片的阻值发生变化，电桥便有不平衡电压输出，这样就得到了与压力成正比的电压信号。
数字压力表可分为内置压力模块和外置压力模块两种结构形式。
内置压力模块的测量精度可达0.05%FS，但其测量的压力量程通常不超过600kPa外置压力模块的测量精度达0.1%FS，其测量的压力量程可达60MPa。
有的还采用特殊电路实现仪表与压力模块、仪表与微机的通信。
精密数字压力表在配用高精度压力传感器的同时，使用微处理器对仪表零点漂移、温度漂移、非线性等进行自动补偿，确保仪表使用条件内的高精确度；精密数字压力表可作为使用，用来校验和检定普通压力表、压力变送器。
压力表的结构和原理
1.3 压力表的规格型号 从公称直径看，有Φ40mm、Φ50mm、Φ60mm、Φ75mm、Φ100mm、Φ150mm、Φ200mm、Φ250mm等。
压力表系列 它不仅有常规系列，还有数字系列；不仅有普通介质应用系列，还有特殊介质应用系列；不仅有开关信号系列，还有远传信号系列等等，它们都源于实践需求，先后构成了完整的系列。
绝对压力=大气压力+相对压力
真空度=大气压力—绝对压力
我国法定的压力单位为Pa（N/㎡），称为帕斯卡，简称帕。由于此单位太小，因此常采用它的106倍单位MPa（兆帕）。
3).压力的表示方法
4).压力表的安装： 4.1 压力表的安装位置应符合安装状态的要求，表盘不应水平放置，安装位置的高低应便于工作人员观测。 4.2 压力表安装处与测压点的距离应尽量短，要保证完好的密封性，不能出现泄漏现象。 4.3 在安装的压力表前端应有缓冲弯或者冷凝器；为便于检验，在仪表下方应装有截止阀；当介质较脏或有脉冲压力过高时，可采用过滤器、缓冲器和稳压气等。 4.4 压力表应安装在易观察和检修的地方。 4.5 安装地点应力求避免振动和高温影响。 4.6测量蒸汽压力时应加装冷凝圈，以防止高温蒸汽直接和测压元件接触；对于有腐蚀介质时，应加装充有中性介质的隔离罐等。总之，针对具体情况（如高温、低温、腐蚀、结晶、沉淀、粘稠介质等），采取相应的防护措施。
常见精度等级有 4级、2.5级、1.6级、1级、0.4级、0.25级、0.16级、0.1级等。精度等级一般应在其度盘上进行标识，其标识也有相应规定，如“①”表示其精度等级是1级。对于一些精度等级很低的压力表，如4级下的，还有一些并不需要测量其准确的压力值，只需要指示出压力范围的，如灭火器上的压力表，则可以不标识精度等级。
压力表工作原理,结构组成及功能特点
压力表工作原理,结构组成及功能特点1. 嘿，你知道压力表是怎么工作的吗？就像我们的心脏一样，不断地跳动来感知压力！它里面有敏感的元件，会随着压力的变化而发生变形，从而准确地测量出压力值。
比如汽车轮胎里的压力，就是靠压力表来知晓的呀，没有它，我们怎么能安全驾驶呢！2. 来看看压力表的结构组成呀！这就好比是一个精密的小机器。
有表盘，那可是压力的展示舞台呢，还有各种连接部件，就像关节一样重要。
想想如果没有这些组成部分，那怎么行呢？比如空调系统中的压力表，少了任何一个部分都没法正常工作呀！3. 哎呀呀，压力表的功能特点可太牛了！它就像一个可靠的卫士，时刻守护着压力的安全防线。
它能稳定地工作，不管环境多复杂。
就好像在嘈杂的工厂里，它依然能坚守岗位，精准地显示压力数据。
你说厉害不厉害？比如在大型锅炉旁边的压力表，那可是起到关键作用的哦！4. 你想想，要是没有压力表，那会是怎样的混乱场面啊！它的工作原理其实很容易理解啦，不就是感应压力并转化为我们能看懂的信息嘛。
就像我们能感知冷暖一样自然。
比如在自来水管上的压力表，没有它我们怎么知道水压正不正常呀！5. 压力表的结构组成可是很有讲究的呀！那可不是随便拼凑起来的哦。
每一个部分都有它的使命，它们相互配合，就像一个和谐的团队。
犹如钟表里的齿轮，少了一个都不行。
比如液压系统里的压力表，这些结构组成让它发挥着巨大的作用呢！6. 哇塞，压力表的功能特点真的让人惊叹！它就如同一个聪明的小精灵，准确又迅速。
能在瞬间告诉你压力的情况。
这不就是我们需要的嘛！像在氧气瓶上的压力表，没有这些强大的功能特点可不行啊！7. 总之，压力表真的太重要啦！它的工作原理、结构组成和功能特点让我们的生活和工作都变得更加安全和有序。
没有了它，好多事情都没法正常运转呢！结论：压力表在各个领域都有着不可或缺的地位，是保障安全和正常运行的关键。
精密压力表工作原理与结构
精密压力表的工作原理与结构Huai AnSenLing instrument co.,LTD工作原理精密压力表是一种以弹簧管为测量元件的高精度压力测量仪表，淮安森菱仪表厂推荐用来校验工业用普通压力表，也可用于在线测量高精度工作介质的压力。
精密压力表的工作原理是：当被测介质通过接口部件进入弹性敏感元件（弹簧管）内腔时，弹性敏感元件在被测介质压力的作用下其自由端端会产生相应的位移，相应的位移则通过齿轮传动放大机构和杆机构转换为对应的转角位移，与转角位移同步的仪表指针就会在示数装置的度盘刻线上指示出被测介质的压力。
当精密压力表与压力校验仪器成组后，则可构成精密压力表标准装置或压力校验装置，操作人员通过将被测对象与精密压力表示值逐一进行比对的方式实现压力量值的传递或对被测对象的压力校验。
产品结构在压力量值传递及其精密测量领域中，最常用到的仪器仪表无愧应数精密压力表。
因其结构简单、指示直观、性能稳定而得到了广泛的应用。
主要由接口支撑部件、测量机构、传动放大机构和示数装置组成。
仪表的接口支撑部件（见上图）包括带有连接螺纹的接口部件、仪表外壳和罩壳；测量机构是由单圈或多圈弹簧管构成，是精密压力表的核心部件；传动放大机构由齿轮传动机构和杆机构组成，担负着将弹簧管自由端的位移转换放大的重任，是精密压力表的关键部件；示数装置则由仪表度盘和刀形指针组成，刀形指针配以镜面度盘可减小示数误差，提高读数精度。
度盘上的镜面环又有金属镜面和涤纶铂膜镜面之分，金属镜面具有较高的镜面效果且寿命长、无形变，应用较多。
仪表度盘上的分度刻线在目前各厂家精密压力表结构中有四种型式共存：一是借助专用工具手工绘制刻线，其精度和效果可想而知；二是借助专用刻线机分域刻制度盘刻线，实现了同域均匀分度，具有较好的线性；三是可更改型印制刻线度盘，其材质允许对已印制好的刻线进行少量重绘，确保了精度却降低了印制刻线的全量程的线性度；最后是均匀分度印制刻线度盘，其材质不允许对印制刻线进行任何改动，具有良好的全量程线性、刻线清晰、均匀易于维修。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力表工作原理及结构
1、压力表的工作原理
弹簧管压力表又称为波登管压力表。
压力表中的弹簧的自由端是封闭的，它通过拉杆带动扇形齿轮转动。
测压时，弹簧管在被测压力作用下产生变形，因而弹簧管自由端产生位移，位移量与被测压力的大小成正比，使指针偏转，在度盘上指示出压力值。
如果表壳内通有大气，压力表测出的压力为正压或负压;如果将表壳密封并抽真空,压力表测出的压力就是绝对压力。
弹簧管压力表带有隔离装置时，尚可测量温度较高或腐蚀性、粘稠状、易结晶和粉尘状介质的压力。
在精确度较高（如0.25级以上）的弹性式压力测量仪表中，弹性元件多用恒弹性合金以至石英玻璃制成。
传动机构的轴孔中镶嵌宝石轴承或滚动轴承。
度盘标尺长，有的还能进行数字显示。
2、压力表的结构
弹簧管式压力表主要由带有螺纹接头的支持器、弹簧管、拉杆、调节螺钉、
扇形齿轮、小齿轮、游丝、指针、上下夹板、表盘、表壳、罩壳等组成。
传动机构中的各零部件的作用：拉杆的作用是将弹簧管自由端的位移传给扇形齿轮；扇形齿轮的作用是将线位移转换成角位移，并传给小齿轮；小齿轮的作用是带动同轴的指针转动，在刻度盘上指示出被测压力值；游丝的作用是使扇形齿轮和小齿轮保持单向齿廓接触，消除两齿轮接触间隙，以减小来回差；调整螺钉即改变调整螺钉的位置，用以改变扇形齿轮短臂的长度，达到改变传动比的目的；上下夹板即用以将上述部件固定在一起，组成一套传动机构。
3、技术要求：
3.1压力表的部件应装配牢固，不得有影响计量性能的锈蚀、裂纹、孔洞
等缺陷。
3.2测量气体的压力表背面应有安全孔，孔上需有防尘装置。
3.3压力表的指针应伸入所有的分度线内，其指针指示宽度不小于最小分
度PT的1/5，指针与平面距离应在1-3mm范围内，外径200mm以上的仪表其指针与分度盘平面距离在2-4mm范围内。
3.4压力表的封印装置在不损坏封印情况下，应不能触到内部机件。
3.5压力表处于工作位置，在未加压力或未疏空时，在升压检定前和降压
检定后，其指针指示应定在零值上。
3.6压力表的准确度等级和最大允许误差应符合下表中规定：
3.7压力表的回程误差不应超过最大允许基本误差的绝对值。
3.8压力表在轻敲表壳后，其指针示值变动量不得超过最大允许基本误差
绝对值的1/2。
3.9压力表指针的移动，在全分度范围内应平稳，不得有跳动或卡住现象。
