目录26 = 64，28 = 256，29 = 512，210 = 1024，220 = 1024K = 1M 选择题TTLTTL电路如图所示, TTL电路实现逻辑功能Y=（）。
答案:ATTL电路如图所示，其输出的逻辑函数Y=（）。
P22 P77 或非门(电阻相当于输入高电平1)答案:ATTL电路如图所示，其逻辑函数Y=（）。
P24 P77 异或门答案:BTTL电路如图所示，其逻辑函数Y=（）。
P22 P77 与非门答案:A如图所示TTL电路实现的逻辑关系是（）答案:D可以用作模拟开关，被称为双向开关的器件是（）A.TTL三态门B.TTL与非门C.CMOS异或门D.CMOS传输门答案:D选择题真值表逻辑功能若采用正逻辑，如下真值表所表示的逻辑功能是（）答案:D若采用正逻辑，如下真值表所表示的逻辑功能是（）。
答案:A若采用正逻辑，如下真值表所表示的逻辑功能是（）答案:C答案:B答案:B选择题存储器触发器只读存储器ROM的存储矩阵是（）。
A.与阵列B.或阵列C.三态控制端D.与非阵列答案:B2048×8位的RAM有（）位地址线。
2048 = 211A.8B.10C.11D.12答案:C1024×4位的RAM有（）位数据线。
A.2B.4C.8D.16答案:B以下器件中具有脉冲鉴幅功能的器件是（）。
A.反相器B.译码器C.施密特触发器D.单稳态触发器答案:Cn位寄存器由（）个触发器构成。
A.2B.nC.2nD. 2 n答案:B将T触发器接成如图所示电路，其特性方程Q n+1 =（）答案:D将JK触发器接成图中所示电路，其次态逻辑表达式：Q n+1=( )答案:B将D 触发器接成如图所示电路，其特性方程Qn+1=（ ）答案:D同步时钟RS 触发器与边沿RS 触发器具有（ ）。
A.相同的逻辑功能 B.相同的电路结构 C.相同的触发脉冲 D.相同的输出波形 答案:A选择题某二位时序电路的状态转换图如下所示，可以判断该时序电路是（ ）A.二进制加法计数器B.二进制减法计数器C.二位环型计数器D.三进制计数器 答案:A三位二进制计数器的有效状态数为（ ） A.2 B.3 C.6 D.8 答案:DDAC实现的功能是( )A.反相输出B.数模转换C.模数转换D.输出缓冲答案:B以下所列器件中，能实现模数转换的是（）A.双积分型ADCB.集成DACC.权电阻DACD.PROM答案:A如图所示电路，该电路为（）A.二极管与门B.二极管或门C.MOS管反相器D.CMOS与非门答案:A组合逻辑电路中的竞争冒险现象是由于 ( )所引起的。
华中师大《数字电路》练习测试题库及答案
华中师范大学网络教育学院《数字电路》练习测试题库及答案一、单项选择题。
1、在下列逻辑电路中，不是组合逻辑电路的是------ 。
A. 译码器B. 编码器C. 全加器D. 寄存器2、时序电路可以由____________组成。
A.门电路B. 触发器或门电路C. 触发器或触发器和门电路的组合3、时序电路输出状态的改变____________。
A. 仅与该时刻输入信号的状态有关B. 仅与时序电路的原状态有关C. 与以上两者皆有关4、组合电路的竞争和险象是指___________。
A. 输入信号有干扰时，在输出端产生了干扰脉冲B. 输入信号改变状态时，输出端可能出现的虚假信号C. 输入信号不变时，输出端可能出现的虚假信号5、仅具有“置0” “置1”功能的触发器叫___________。
A. JK触发器B. RS触发器C. D触发器6、译码电路的输入量是____________。
A. 二进制B. 十进制C. 某个特定的输入信号7、由n个JK触发器构成的扭环形计数器，其有效计数状态共有___________个A．n；B．2的n次方；C．2n8、编码电路和译码电路中，____________电路的输出是二进制代码。
A. 编码B. 译码C. 编码和译码9、ROM是指_____________。
A. 随机读写存储器B. 只读存储器C. 不可擦除式只读存储器D. 可擦可编程只读存储器10、寄存器在电路组成上的特点是____________。
A. 有CP输入端，无数据输入端B. 有CP输入端和数据输入端C. 无CP输入端，有数据输入端11、组合电路的竞争和险象是指___________。
A. 输入信号有干扰时，在输出端产生了干扰脉冲B. 输入信号改变状态时，输出端可能出现的虚假信号C. 输入信号不变时，输出端可能出现的虚假信号12、若使JK 触发器仅有翻转功能，控制端J 、K 正确接法是___________。
A ．J= K= Q nB ．J=K=1C ．J=K=013、逻辑函数中的最小项_______________。
【奥鹏】19春华师《数字电路》在线作业[第三套]答案
![【奥鹏】19春华师《数字电路》在线作业[第三套]答案](https://img.taocdn.com/s3/m/40a7ae41a2161479171128e9.png)
【奥鹏】19春华师《数字电路》在线作业
试卷满分:100 试卷得分:100
一、单选题（共30题，60分）
1、常用的BCD码有().
A奇偶校验码
B格雷码
C8421码
D汉明码
[仔细阅读以上试题，并作出选择]
正确选择：C
2、在下列逻辑电路中，不是组合逻辑电路的有（）A译码器
B编码器
C全加器
D寄存器
[仔细阅读以上试题，并作出选择]
正确选择：D
3、一位十六进制数可以用()位二进制数来表示
A1
B2
C4
D16
[仔细阅读以上试题，并作出选择]
正确选择：C
4、下列逻辑电路中为时序逻辑电路的是（）
A变量译码器
B加法器
C数码寄存器
D数据选择器
[仔细阅读以上试题，并作出选择]
正确选择：C
5、与十进制数（53.5）10等值的数或代码为(). A(01010011.0101)8421BCD
B(36.8)16
C(100101.1)2
D(65.7)8
[仔细阅读以上试题，并作出选择]
正确选择：A。
数字电路试题及答案
数字电路试题及答案一、选择题1. 数字电路中最基本的逻辑门是以下哪一个？A. 与非门B. 或非门C. 与门D. 异或门答案：C2. 在二进制数系统中，用三个比特（bit）可以表示多少个不同的数值？A. 4B. 6C. 8D. 10答案：C3. 下列哪个触发器具有记忆功能？A. 组合逻辑B. 时序逻辑C. D型触发器D. T型触发器答案：C4. 在数字电路中，"0" 和 "1" 分别代表什么逻辑状态？A. 低电平 / 高电平B. 高电平 / 低电平C. 接地 / 供电D. 禁用 / 启用答案：A5. 以下哪种类型的逻辑门是使用晶体管实现开关功能的？A. 模拟门B. 数字门C. 模拟数字门D. 晶体管逻辑门答案：D二、填空题1. 在数字电路中，一个______门输出的高电平可以驱动多个输入端，而不会改变输出电平。
答案：或门2. _______是数字电路设计中的一种基本方法，它将复杂的电路分解为更简单的子电路。
答案：模块化设计3. 在数字电路中，一个______触发器在时钟信号的上升沿改变状态，而______触发器在下降沿改变状态。
答案：D型；JK型4. 一个4位二进制计数器的最大输出值是______。
答案：155. 在数字电路中，______是一种用于存储数据的电路，它可以在没有时钟信号的情况下保持信息。
答案：触发器三、简答题1. 请简述数字电路与模拟电路的主要区别。
答：数字电路处理的是离散的信号，通常只有两种状态（如高电平代表“1”，低电平代表“0”），而模拟电路处理的是连续变化的信号。
数字电路的主要优点是抗干扰能力强，易于实现逻辑运算和存储功能，而模拟电路则更擅长处理连续变化的信号，如音频和视频信号。
2. 什么是组合逻辑和时序逻辑？答：组合逻辑是指其输出仅依赖于当前输入信号的逻辑电路，不包含存储元件，如与门、或门和非门等。
时序逻辑则包含存储元件（如触发器），其输出不仅依赖于当前的输入信号，还依赖于历史状态，因此具有记忆功能。

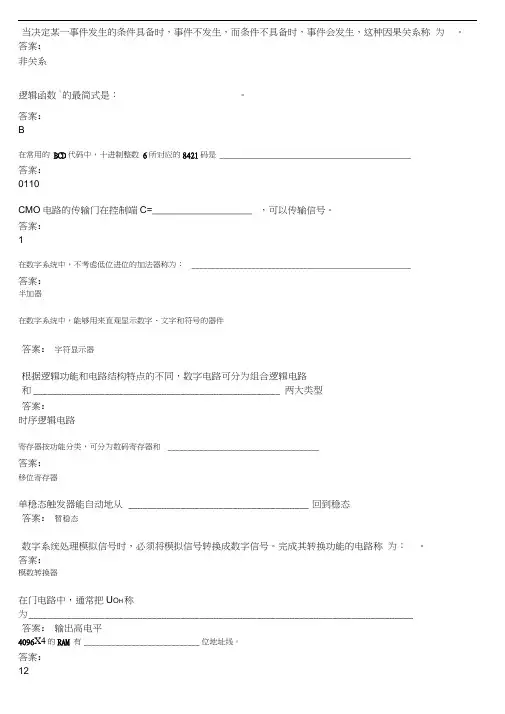

华师网络学院作业答案-数字电路填空题
当决定某一事件发生的条件具备时，事件不发生，而条件不具备时，事件会发生，这种因果关系称为。
答案：非关系逻辑函数3的最简式是：。
答案：B在常用的BCD代码中，十进制整数6所对应的8421码是 ________________________________________________答案：0110CMO电路的传输门在控制端C= ___________________ ，可以传输信号。
答案：1在数字系统中，不考虑低位进位的加法器称为：_______________________________________________________答案：半加器在数字系统中，能够用来直观显示数字、文字和符号的器件答案：字符显示器根据逻辑功能和电路结构特点的不同，数字电路可分为组合逻辑电路和____________________________________________________ 两大类型答案：时序逻辑电路寄存器按功能分类，可分为数码寄存器和______________________________________答案：移位寄存器单稳态触发器能自动地从______________________________________ 回到稳态答案：暂稳态数字系统处理模拟信号时，必须将模拟信号转换成数字信号。
完成其转换功能的电路称为：。
答案：模数转换器在门电路中，通常把U O H称为_________________________________________________________________________________答案：输出高电平4096X4的RAM 有_____________________________ 位地址线。
答案：12在数字电路中，可以起信号传输开关作用的电路是_____________________________________________ 。
答案：CMO传输门十六进制数D2，其对应的二进制数为______________ 。
数字电路习题及答案

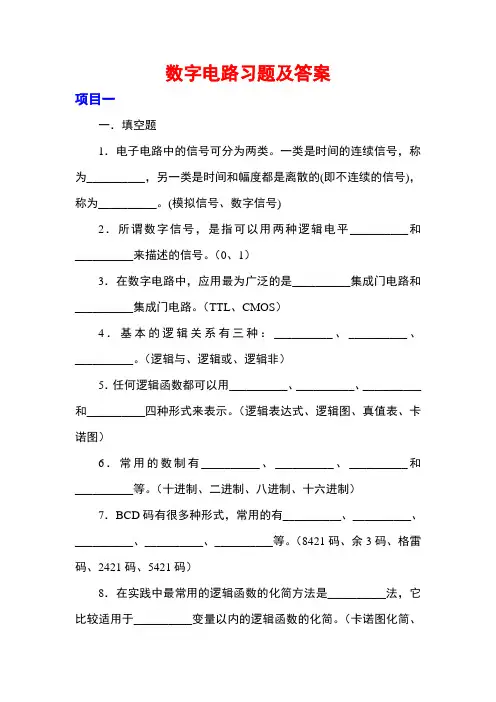

数字电路习题及答案项目一一．填空题1．电子电路中的信号可分为两类。
一类是时间的连续信号，称为__________，另一类是时间和幅度都是离散的(即不连续的信号)，称为__________。
(模拟信号、数字信号)2．所谓数字信号，是指可以用两种逻辑电平__________和__________来描述的信号。
（0、1）3．在数字电路中，应用最为广泛的是__________集成门电路和__________集成门电路。
（TTL、CMOS）4．基本的逻辑关系有三种：__________、__________、__________。
（逻辑与、逻辑或、逻辑非）5．任何逻辑函数都可以用__________、__________、__________和__________四种形式来表示。
（逻辑表达式、逻辑图、真值表、卡诺图）6．常用的数制有__________、__________、__________和__________等。
（十进制、二进制、八进制、十六进制）7．BCD码有很多种形式，常用的有__________、__________、__________、__________、__________等。
（8421码、余3码、格雷码、2421码、5421码）8．在实践中最常用的逻辑函数的化简方法是__________法，它比较适用于__________变量以内的逻辑函数的化简。
（卡诺图化简、四）9．数字电路按逻辑功能和电路结构的不同特点可划分为两大类，一类称为__________，另一类称为__________。
（组合逻辑电路、时序逻辑电路）10．能实现基本和常用逻辑运算的电子电路称为__________。
（门电路）11．仿真软件__________是学习数字电路有效的辅助工具，它可以在计算机上完成电路的连接及测试，大大提高数字电路学习的效率。
（Multisim 10）二．简答题1．与模拟电路相比，数字电路具有哪些优点？答：与模拟电路相比，数字电路具有以下显著的优点：(1)结构简单，便于集成化、系列化生产，成本低廉，使用方便。
数字电路试题及答案
数字电路试题及答案一、选择题（每题2分，共20分）1. 数字电路中最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑2. 以下哪个不是数字电路的优点？A. 高速度B. 低功耗C. 可编程性D. 易于制造3. 一个3输入的与门，当所有输入都为1时，输出为：A. 0B. 1C. 2D. 34. 触发器的主要用途是：A. 存储一位二进制信息B. 进行算术运算C. 执行逻辑判断D. 放大信号5. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前的输入B. 输出可以延迟输入C. 没有记忆功能D. 可以进行复杂的逻辑运算二、填空题（每空2分，共20分）6. 一个典型的数字电路由________、________和输出三部分组成。
7. 一个4位二进制计数器可以计数的最大数值是________。
8. 一个D触发器的两个主要输入端是________和________。
9. 在数字电路中，________是一种常用的同步信号，用于协调电路的时序。
10. 一个3-8译码器可以将3位二进制信号转换为________种可能的输出状态。
三、简答题（每题15分，共30分）11. 简述数字电路与模拟电路的主要区别。
12. 解释什么是时钟信号，并说明它在数字电路中的作用。
四、计算题（每题15分，共30分）13. 给定一个逻辑表达式 Y = A'B + AB'，使用卡诺图化简该表达式，并画出相应的逻辑电路图。
14. 设计一个2位二进制计数器，使用D触发器实现，并说明其工作原理。
答案一、选择题1. 答案：A（与逻辑）2. 答案：D（易于制造）3. 答案：B（1）4. 答案：A（存储一位二进制信息）5. 答案：B（输出可以延迟输入）二、填空题6. 答案：输入、处理7. 答案：15（2^4 - 1）8. 答案：数据输入（D）、时钟输入（CLK）9. 答案：时钟信号（Clock Signal）10. 答案：8三、简答题11. 数字电路与模拟电路的主要区别在于：数字电路处理的是离散的数字信号，而模拟电路处理的是连续的模拟信号。
华师网络学院作业答案-数字电路分析题
华师网络学院作业答案-数字电路分析题-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KIITTL电路及输入A、B、C波形如图所示，写出其输出逻辑表达式，并画输出Y的波形图。
TTL电路及输入A、B、C波形如图所示，写出输出逻辑表达式，并画出输出Y的波形图。
答案:TTL电路及输入A、B波形如图所示，写出其输出逻辑表达式，并画输出Y的波形图。
答案:如图所示电路是边沿D触发器，要求：（1）写出触发器的次态逻辑表达式；（2）给出CP和A的波形如下，画出触发器的状态波形。
设触发器初始状态为0。
答案:译码器74LS138和与非门构成的逻辑电路如图所示。
请写出最简的输出逻辑表达式。
答案:同步十六进制计数器74LS161构成电路如下图所示。
要求：画出电路的状态转换图，说明该电路的逻辑功能。
答案:分析如图所示电路，要求：（1）写出输出Y的逻辑表达式；（2）由逻辑表达式列写真值表；（3）说明电路功能。
答案:图为用译码器74LS138和与非门构成的逻辑电路。
请写出其逻辑表达式，并将其化简为最简的与或式。
答案:二个JK触发器构成的时序电路如下图所示。
要求：(1).写出时钟方程和状态方程；(2).画对应的波形图；（3）说明电路功能。
设触发器初始状态均为0。
答案:根据如图所示ROM，写出Y1、Y2的逻辑表达式，并将Y1、Y2化简为最简式。
答案:根据如图所示ROM，（1）ROM的存储容量是：；（2）写出Y1、Y2的逻辑表达式，并将Y1、Y2化简为最简逻辑表达式。
答案:解：（1）ROM的存储容量是： 4×2 ；（2）写输出逻辑表达式并化简函数：三个D触发器构成时序电路如下图所示。
要求：写出状态方程，状态转换图，说明该时序电路的逻辑功能。
设触发器初始状态Q1 Q2 Q3 =110答案:如图所示电路是边沿T触发器，要求：（1）写出触发器的次态逻辑表达式；（2）给出CP的波形如下，画出触发器的状态波形。
华中师范大学网络学院《数字逻辑》试题库及答案
华中师范大学网络学院《数字逻辑》试题库及答案一、选择题1． 和二进制数(1100110111.001)等值的十六进制数学是( )。
A.337.2B.637.2C.1467.1D.c37.42． 是8421BCD 码的是（ ）A.1010B.0101C.1100D.11113． 和二进制码1100对应的格雷码是（ ）A.0011B.1100C.1010D.01014． 如下图，电路实现的逻辑功能F=（ ）A.ABB.0C.A+BD.15． TTL 电路中，高电平V H 的标称值是（ ）A.0.3VB.2.4VC.3.6VD.5V 6． 和逻辑式ABC A +__相等的式子是( ) A.ABC B.1+BC C.A D.BC A +___7． 若干个具有三态输出的电路输出端接到一点工作时，必须保证（ ）A.任何时候最多只能有一个电路处于三态，其余应处于工作态。
B.任何时候最多只能有一个电路处于工作态，其余应处于三态。
C.任何时候至少要有两个或三个以上电路处于工作态。
D.以上说法都不正确。
8． A+B+C+__A +A __B =（ ）A.AB.__AC.1D.A+B+C9． 下列等式不成立的是（ ）A.B A B A A +=+__B.(A+B)(A+C)=A+BCC.AB+AC+BC=AB+BCD.1________=+++B A AB B A B A10． ) (F ,)6,5,4,3,2,1,0(C)B,,F(A ==∑则m A.ABC B.A+B+C C.______C B A ++ D. ______C B A11． 欲对全班53个同学以二进制代码编码表示，最少需要二进制的位数是( )A.5B.6C.10D.5312． 一块数据选择器有三个地址输入端，则它的数据输入端应有（ ）。
A.3B.6C.8D.113． 或非门构成的基本RS 触发器，输入端SR 的约束条件是（ ） A.SR=0 B.SR=1 C.1____=+R S D.0____=+R S14． 在同步方式下，JK 触发器的现态Q n = 0，要使Q n+1 = 1，则应使（ ）。
数字电路考试题目及答案
数字电路考试题目及答案一、选择题（每题2分，共20分）1. 以下哪个选项是数字电路中的基本逻辑门？A. 与门B. 或门C. 非门D. 所有以上选项答案：D2. 在数字电路中，一个输入为0，另一个输入为1时，或门的输出是什么？A. 0B. 1C. 不确定D. 无输出答案：B3. 一个触发器的初始状态是0，当触发器的时钟信号上升沿到来时，触发器的状态会如何变化？A. 保持不变B. 变为1C. 变为0D. 随机变化答案：B4. 下列哪个不是数字电路中的计数器类型？A. 二进制计数器B. 十进制计数器C. 十六进制计数器D. 模拟计数器答案：D5. 在数字电路中，一个D触发器的Q输出和Q'输出之间的关系是什么？A. 相同B. 相反C. 无关系D. 有时相同有时相反答案：B6. 一个4位二进制计数器能表示的最大数值是多少？A. 15B. 16C. 255D. 256答案：B7. 以下哪个不是数字电路中的编码方式？A. 二进制编码B. 格雷码编码C. 十进制编码D. 模拟编码答案：D8. 在数字电路中，一个异或门的输出为1的条件是什么？A. 输入相同B. 输入不同C. 至少一个输入为0D. 至少一个输入为1答案：B9. 一个3线到8线解码器有多少个输入线？A. 3B. 4C. 5D. 8答案：A10. 在数字电路中，一个锁存器和触发器的主要区别是什么？A. 锁存器可以保持一个稳定的状态，而触发器不能B. 触发器可以保持一个稳定的状态，而锁存器不能C. 两者没有区别D. 两者都是存储设备答案：B二、填空题（每题2分，共20分）1. 在数字电路中，一个3位二进制计数器可以表示的最大数值是__7__。
2. 如果一个触发器的J和K输入都是1，则触发器的状态将会__翻转__。
3. 在数字电路中，一个4位二进制计数器有__16__个不同的状态。
4. 一个D触发器的输出Q在时钟信号的__上升沿__时更新。
5. 一个3线到8线解码器可以产生__8__个输出。
数字电路试题及答案
数字电路试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑答案：A2. 一个3输入的与门，当所有输入都为高电平时，输出为：A. 低电平B. 高电平C. 浮空D. 不确定答案：B3. 触发器的两个稳定状态是：A. 0和1B. 正和负C. 高和低D. 真和假答案：A4. 下列哪个不是数字电路的优点？A. 高速度B. 高稳定性C. 低功耗D. 易于集成答案：C5. 以下哪个是组合逻辑电路的特点？A. 输出状态只与当前输入有关B. 具有记忆功能C. 输出状态与过去输入有关D. 以上都不是答案：A6. 一个D触发器的Q端在时钟信号上升沿触发时，其输出将：A. 保持不变B. 变为0C. 变为1D. 翻转答案：D7. 以下哪个逻辑门不是基本逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：D8. 以下哪个是数字电路设计中的同步设计？A. 所有信号在同一个时钟信号下操作B. 信号在不同的时钟信号下操作C. 信号没有时钟信号D. 以上都不是答案：A9. 一个4位二进制计数器，其计数范围是：A. 0到3B. 0到7C. 0到15D. 1到4答案：C10. 在数字电路中，布尔代数的基本原理不包括：A. 幂等律B. 互补律C. 反演律D. 欧拉定律答案：D二、简答题（每题10分，共30分）1. 简述数字电路与模拟电路的主要区别。
答：数字电路主要处理离散的数字信号，使用二进制数字表示信息，具有较高的抗干扰能力，易于实现大规模集成。
而模拟电路处理连续变化的模拟信号，使用电压或电流的连续变化来表示信息，通常需要较高的精度和稳定性。
2. 解释什么是时序逻辑电路，并给出一个例子。
答：时序逻辑电路是一种数字电路，其输出不仅依赖于当前的输入，还依赖于电路的历史状态。
这种电路通常包含存储元件，如触发器或寄存器。
一个常见的例子是计数器，它可以按照时钟信号的上升或下降沿进行计数。
《数字电路》网上作业题及答案
[9006]《数字电路》第一次作业[填空题]叫数制。
参考答案：把多位数码中每一位的构成方法以及从低位到高位的进位规则[论述题]1、将下列二进制数转换为等值的八进制数和十六进制数。
（1）（1110.0111）2 ；（2）（1001.1101）2参考答案：（1）（16．34）8 和（E．7）16（2）（11．64）8 和（9．D）16[填空题]叫二进制算术运算。
参考答案：当两个二进制数码表示两个数量大小时，它们之间可以进行数值运算第二次作业[论述题]2、逻辑函数的公式化简法的概念及其常用方法。
参考答案：1、最小项有下列性质：（1）每一个最小项都有一组也只有一组使其值为1的对应变量取值；（2）任意两个不同的最小项之积，值恒为0；（3）变量全部最小项之和，值恒为1。
2、公式化简法，就是在与或表达式的基础上，利用公式和定理，消去表达式中多余的乘积项和每个乘积项中多余的因子，求出函数的最简与或式。
常用方法有并项法、吸收法、消去法、配项消项法[判断题]物理量的变化在时间上或在数值上是间断的，我们把这一类物理量称为模拟量。
参考答案：错误[判断题]在用数码表示不同的事物时，这些数码己没有数量大小的含义，所以将它们称为代码。
参考答案：正确[判断题]二进制数的符号在数字电路中的表示方法有原码、反码和补码。
参考答案：正确[判断题]ASCII码己经由国际标准化组织（ISO）认定为国际通用的标准代码。
参考答案：正确[判断题]卡诺图的主要缺点是随着变量个数的增加，图形也更简单。
参考答案：错误[判断题]在八进制数中，每一位用1－8八个数码表示。
参考答案：错误[判断题]基本的逻辑运算只有与、或、非三种。
参考答案：正确[判断题]逻辑变量的取值可以是0，1，2。
参考答案：错误第三次作业[论述题]1、什么是组合电路？2、组合电路的基本分析方法和设计方法是什么？参考答案：1、任何时刻电路的稳定输出，仅仅只决定于该时刻各个输入变量的取值，这样的逻辑电路叫做组合电路。
数字电路试题及答案
数字电路试题及答案一、选择题1. 数字电路的基本组成单元是：A. 逻辑门B. 电源C. 电阻D. 电源线答案：A2. 下列哪种逻辑门的输出只有当所有输入都为高电平时才为高电平？A. 与门B. 或门C. 非门D. 异或门答案：A3. 使用逻辑门和触发器可以构建哪种类型的数字电路？A. 计数器B. 比较器C. 放大器D. 滤波器答案：A4. 下列哪种逻辑门的输出为输入信号的反相？A. 与门B. 或门C. 非门D. 异或门答案：C5. 在数字电路中，使用哪种逻辑门可以实现逻辑加法？A. 与门B. 或门C. 非门D. 异或门答案：D二、填空题1. 以下真值表表示的逻辑函数是______。
输入A | 输入B | 输出Y-----------------------------0 | 0 | 10 | 1 | 01 | 0 | 01 | 1 | 1答案：异或门2. 基本的二进制加法器是由______和______构成的。
答案：半加器和全加器3. 在数字电路中，时钟信号被用于控制______。
答案：触发器4. 使用______逻辑门，可以实现任意逻辑函数。
答案：与、或、非、与非5. ______________电路可以将电压信号进行放大。
答案：放大器三、解答题1. 简述半加器的功能和工作原理。
答案：半加器是一种能够实现二进制数相加的数字电路组件。
它接受两个输入信号A和B，并产生两个输出信号Sum和Carry。
Sum表示相加的结果，Carry表示进位的情况。
半加器的工作原理如下：- 将输入信号A和B分别输入两个异或门，得到的输出连接到一个与门，得到Sum。
- 将输入信号A和B分别输入一个与门和一个与非门，得到的输出连接到一个或门，得到Carry。
2. 请简要解释触发器的作用及其类型。
答案：触发器是一种能够存储和记忆输入信号状态的数字电路组件。
它可以在时钟信号的控制下，将输入的电平状态保持在输出上，实现状态的存储和延迟功能。
数字电路答案大全(DOC)
数字电路试卷答案大全试卷A一、选择题（从每小题的四个备选答案中，选出一个正确答案，并将其号码填在括号内，每小题2分，共20分）1.将十进制数（18）10转换成八进制数是 [ ]① 20 ② 22 ③ 21 ④ 23 2. 三变量函数()BC A C B A F+=,,的最小项表示中不含下列哪项 [ ]① m2 ② m5 ③ m3 ④ m7 3.一片64k ×8存储容量的只读存储器（ROM ），有 [ ]①64条地址线和8条数据线 ②64条地址线和16条数据线 ③16条地址线和8条数据线 ④16条地址线和16条数据线4.下列关于TTL 与非门的输出电阻描述中，正确的是 [ ] ①门开态时输出电阻比关态时大 ②两种状态都是无穷大输出电阻 ③门关态时输出电阻比开态时大 ④两种状态都没有输出电阻5.以下各种ADC 中，转换速度最慢的是 [ ]① 并联比较型 ② 逐次逼进型 ③ 双积分型 ④ 以上各型速度相同6. 关于PAL 器件与或阵列说法正确的是 [ ]① 只有与阵列可编程 ② 都是可编程的③ 只有或阵列可编程 ④ 都是不可编程的7. 当三态门输出高阻状态时，输出电阻为 [ ]① 无穷大 ② 约100欧姆 ③ 无穷小 ④ 约10欧姆8.通常DAC 中的输出端运算放大器作用是 [ ]① 倒相 ② 放大③ 积分 ④ 求和 9. 16个触发器构成计数器，该计数器可能的最大计数模值是 [ ]① 16 ② 32 ③ 162 ④ 216 10.一个64选1的数据选择器有（ ）个选择控制信号输入端。
[ ]① 6 ② 16 ③ 32 ④ 64 二、填空题（把正确的内容填在题后的括号内。
每空1分，共15分。
）1．已知一个四变量的逻辑函数的标准最小项表示为()()13,11,9,8,6,4,3,2,0,,,m d c b a F ∑=，那么用最小项标准表示=*F ，以及=F ，使用最大项标准表示F。
F，以及==2．具有典型实用意义的可编程逻辑器件包括，，，。
数字电路习题答案详解
3-16 用74LS138三—八线译码器和与非门实现下列逻辑函数。
Y1 ABC A(B C) m(1,2,3,7) Y2 AB A B m(2,3,4,5)
Y3 ( A B)( A C ) m(0,1,5,7)
Y4 ABC A B C m(0,7)
用“与非”门实现半加器逻辑图如图所示：
第三十七页，共50页。
3-19 半加器逻辑式：
全加器逻辑式：
S' AB AB A B C' AB Si1 Ai Bi Ci S 'Ci Ci1 AiBi (Ai Bi )Ci C'S 'Ci
第三十八页，共50页。
3-20 可控半加/半减器
第八页，共50页。
3-5
Ai 0 0 0 0 1 1 1 1
Si Ai BiCi Ai BiCi Ai BiCi Ai BiCi
Ci1 Ai BiCi Ai BiCi Ai Bi Ci Ai BiCi
真值表
Bi
Ci
Si
Ci+1
为全加器
0
0
0
0
0
1
1
0
1
0
1
0
1
1
0
1
0
0
1
0
0
1
0
1
X=1时；S=A+B，即：S=A-B,CO为借位输出。 X=0时；S=A+B,CO为进位输出。
第三十九页，共50页。
3-21 利用两片74283实现二进制数11001010和11100111的加法运算， 要求画出逻辑图。
解：实际就是八位二进制数加法运算
计算X-Y可变化为：X+[Y]补码； 求补：Y各位变反加1
数字电路课后题参考答案
习题参考答案注：参考答案，并不是唯一答案或不一定是最好答案。
仅供大家参考。
第一章习题2. C B A D B A C B A F ⋅⋅+⋅⋅+⋅⋅=3. 设：逻辑变量A 、B 、C 、D 分别表示占有40%、30%、20%、10%股份的四个股东，各变量取值为1表示该股东投赞成票；F 表示表决结果，F =1表示表决通过。
F =AB +AC +BCD4. 设：A 、B 开关接至上方为1，接至下方为0；F 灯亮为1，灯灭为0。
F =A ⊙B5. 设：10kW 、15kW 、25kW 三台用电设备分别为A 、B 、C ，设15kW 和25kW 两台发电机组分别为Y 和Z ，且均用“0”表示不工作，用“1”表示工作。
C AB Z BA B A Y ⋅=⋅=6.输入为余3码，用A 、B 、C 、D 表示，输出为8421BCD 码，用Y 0、Y 1、Y 2、Y 3表示。
D C A B A Y CB DC BD B Y DC Y DY ⋅⋅+⋅=⋅+⋅⋅+⋅=⊕==32107. 设：红、绿、黄灯分别用A 、B 、C 表示，灯亮时为1，灯灭时为0；输出用F 表示，灯正常工作时为0，灯出现故障时为1。
C A B A C B A F ⋅+⋅+⋅⋅=8. D C B D A H DC B AD C B A D C B A D C B A G DC B AD C A B A F DC B A E ⋅⋅+⋅=⋅⋅⋅+⋅⋅⋅+⋅⋅⋅+⋅⋅⋅=⋅⋅⋅+⋅⋅+⋅=⋅⋅⋅=第二章习题1. 设：红、绿、黄灯分别用A 、B 、C 表示，灯亮时其值为1，灯灭时其值为0；输出报警信号用Y 表示，灯正常工作时其值为0，灯出现故障时其值为1。
AC AB C B A Y ⋅⋅=2. 设：烟、温度和有害气体三种不同类型的探测器的输出信号用A 、B 、C 表示，作为报警信号电路的输入，有火灾探测信号时用1表示，没有时用0表示。
报警信号电路的书躇用Y 表示，有报警信号时用1表示，没有时用0表示。
数字电路习题参考答案详解
第27页，共29页。
4.24 判断用下列函数构成的电路是否存在冒险？冒险的类型？
(1)F=AB+ABC
AC
F
00
0
01
0
10
B
1 1 B+B
0型冒险
(4)F=AB+AB
11 0 0 1 1
10 1 0 0 1
D1 D3 D7 D5
10
D
第25页，共29页。
（3）三变量多数表决电路。
AB
D0 D2 D6 D4
C 00 01 11
0 100 0 1 0
1 0 1 01 1
D1 D3 D7 D5
10
第26页，共29页。
4.23 用数据选择器组成的电路如图所示，求输出Y 的表达式。
又Si m1 m2 m4 m7 Ai BiCi1 Ai BiCi1 Ai BiCi1 Ai BiCi1
比较得： D0=D3= Ci-1 D1=D2= Ci-1
且 Ci m3 m5 Ai Bi Ai BiCi1 Ai BiCi1 Ai Bi
Y m0 D0 m1D1 m2 D2 m3D3
D0 B 0 0 1 1 0 1 1111
D1 1
D2 B D3 1
A C
B1
第22页，共29页。
(4)二变量异或表达式。
A
B
0
00
1 AB
1
11 0
D0=0
AB
D3=0
《数字电路》作业参考答案
《数字电路》作业参考答案一．填空题１．53.375D 35.6H 65.5H ２．饱和、截止 ３．与 或 非４．辑表达式 真值表 逻辑图 ５．0 1 高阻６．集电极开路门—OC 门，三态门—TSL 门 ７．MOS ，NMOS10．1112．接地，接电源VDD 正极13．代表某种信息的电平信号，二进制代码，二进制代码，控制信号 14．8，28＝25615．反馈清零法，反馈置数法 16．2n ≥ N ，M ＝ 2n 17．1，618．8421BCD 计数器，5421BCD 计数器 19．2，3，2n (n=0,1,…)20．保持、量化和编码，时间上连续变化，时间上离散的，max 2f f s ≥21．并联，串联22．同一时刻的输入端的状态，同一时刻的输入端的状态，电路原来的状态 23．随时间连续变化的模拟电压，随时间离散变化的数字 24．EPROM ，E2PROM ， FLASH MEMORY 25．SRAM , DRAM 二．综合题1．B A Y +=1 2Y ＝A ⊕B2．将L1的接地输入端设为＋Vcc，将Y2的＋Vcc改为接地3．J n +K Q n得4. 由Q n+1=D 和Q n+1=QnJ n +K QD=Q2数字电路第 3 页 共 10 页5．6．7．1F A B =+， 2F AB =8．1111n n n Q S RQ A BQ +=+=+, 22222n n n n nQ JQ KQ AQ BQ =+=+9．对D 触发器有 1n QD +=，对RS 触发器有 111n n Q S RQ +=+令 n D S RQ =+，化为与非表达式 nD S RQ =，由表达式得D 触发器到RS 触发器得转换电路，如下图所示。
410．11．L AB BC D E AB BC D E ==+++12．解：对于TTL 门来说，高电平的标准电压值为：VOH=2.4V ，VIH=2V 。
题中（2）、（3），由于输入电压分别为2V 和3.6V ，属高电平，故为逻辑1。
2019-2020华工网络数字电子技术作业解答(五大题共16小题)
一、逻辑代数基础(逻辑函数化简、变换) （1小题）1、函数∑∑+=)10,8,6,5,4,3,1()15,13,7,2,0(),,,(d m D C B A Y ，要求：（1）利用卡诺图将Y 化为最简的“与或”表达式；（2）将该最简的“与或”表达式变换为与非-与非式；（3）将该最简的“与或”表达式变换为或非-或非式。
1、解：（1）BD A D C B A Y +'=),,,(（2）))(())((),,,(''•=''+'=BD A BD A D C B A Y（3）用反演定理得：D A B A D B A D C B A Y '+'='+'•=')(),,,( 或利用卡诺图得: D A B A D B A D C B A Y '+'='+'•=')(),,,(则))()(()(),,,(''+'+'+'=''+'=D A B A D A B A D C B A Y二、器件（门电路、触发器、存储器、ADC/DAC ）（8小题）1、写出如图2-1所示电路中门电路的类型，并写出输出端Y 1、Y2、Y 的表达式。
Y 1TTLTTLAB C DY 2R LV CC Y图2-11、答：OC 门)(1'=AB Y )(2'=CD Y )()()(21'+=''==CD AB CD AB Y Y Y2、写出如图2-2所示电路中门电路的类型，并分别写出下图中当控制信号EN=0和EN=1时输出端Y 1、Y 2、Y 的表达式或逻辑状态。
Y图2-22、答： 三态门EN=0时，)(1'=AB Y Y 2为高阻态 )('=AB Y EN=1时，Y 1为高阻态 )(2'=CD Y )('=CD Y3、电路如图2-3所示，写出触发器输入端D 的表达式、是CLK 的上升沿或下降沿触发、触发时次态Q *的表达式，并说明该电路对于输入信号A 来讲相当于哪种逻辑功能的触发器。
数字电路试题及答案
数字电路试题及答案一、单项选择题（每题2分，共10分）1. 在数字电路中，最基本的逻辑门是：A. 与门B. 或门C. 非门D. 异或门答案：C2. 以下哪个不是数字电路的特点？A. 离散性B. 线性C. 确定性D. 可预测性答案：B3. 一个D触发器的输入端是：A. SB. RC. DD. Q答案：C4. 在TTL逻辑门中，高电平的最小值是：A. 0.8VB. 2.0VC. 3.5VD. 5.0V答案：A5. 以下哪个是组合逻辑电路？A. 计数器B. 寄存器C. 译码器D. 触发器答案：C二、填空题（每题2分，共10分）1. 一个标准的二进制数由______和______组成。
答案：0，12. 一个完整的触发器可以存储______位二进制信息。
答案：13. 一个4位二进制计数器可以计数到______。
答案：154. 一个8x3的译码器可以产生______个输出。
答案：85. 在数字电路中，______是最小的可识别信号单位。
答案：位三、简答题（每题5分，共20分）1. 简述数字电路与模拟电路的主要区别。
答案：数字电路处理的是离散信号，具有确定性，而模拟电路处理的是连续信号，具有不确定性。
2. 解释什么是上升沿触发。
答案：上升沿触发是指在时钟信号的上升沿（从低电平变为高电平）时，触发器会根据输入信号更新其状态。
3. 什么是同步电路和异步电路？答案：同步电路是指电路中的各个部分都由同一个时钟信号控制，而异步电路则没有统一的时钟信号，各个部分可以独立工作。
4. 描述一个典型的数字电路设计流程。
答案：数字电路设计流程通常包括需求分析、逻辑设计、电路设计、仿真测试、PCB布局布线、调试和验证。
四、计算题（每题10分，共20分）1. 给定一个逻辑表达式：Y = AB + A'C，请计算当A=0, B=1, C=0时，Y的值。
答案：Y = 0*1 + 0'*0 = 0 + 1 = 12. 一个4位二进制计数器，初始状态为0000，每次计数加1，求经过5次计数后的状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TTL电路及输入A、B、C波形如图所示，写出其输出逻辑表达式，并画输出Y的波形图。
TTL电路及输入A、B、C波形如图所示，写出输出逻辑表达式，并画出输出Y的波形图。
答案:
TTL电路及输入A、B波形如图所示，写出其输出逻辑表达式，并画输出Y的波形图。
答案:
如图所示电路是边沿D触发器，要求：（1）写出触发器的次态逻辑表达式；（2）给出CP和A的波形如下，画出触发器的状态波形。
设触发器初始状态为0。
答案:
译码器74LS138和与非门构成的逻辑电路如图所示。
请写出最简的输出逻辑表达式。
答案:
同步十六进制计数器74LS161构成电路如下图所示。
要求：画出电路的状态转换图，说明该电路的逻辑功能。
答案:
分析如图所示电路，要求：（1）写出输出Y的逻辑表达式；（2）由逻辑表达式列写真值表；（3）说明电路功能。
答案:
图为用译码器74LS138和与非门构成的逻辑电路。
请写出其逻辑表达式，并将其化简为最简的与或式。
答案:
二个JK触发器构成的时序电路如下图所示。
要求：(1).写出时钟方程和状态方程；(2).画对应的波形图；（3）说明电路功能。
设触发器初始状态均为0。
答案:
根据如图所示ROM，写出Y1、Y2的逻辑表达式，并将Y1、Y2化简为最简式。
答案:
根据如图所示ROM，
（1）ROM的存储容量是：；
（2）写出Y1、Y2的逻辑表达式，并将Y1、Y2化简为最简逻辑表达式。
答案:
解：
（1）ROM的存储容量是： 4×2 ；
（2）写输出逻辑表达式并化简函数：
三个D触发器构成时序电路如下图所示。
要求：写出状态方程，状态转换图，说明该时序电路的逻辑功能。
设触发器初始状态Q1 Q2 Q3 =110
答案:
如图所示电路是边沿T触发器，要求：（1）写出触发器的次态逻辑表达式；（2）给出CP的波形如下，画出触发器的状态波形。
设触发器初始状态为0。
答案:
如图所示RAM，
（1）RAM的存储容量是：
（2）RAM的地址线为：位；位线为：位
答案:
解：
（1）RAM的存储容量是：2048×2
（2）RAM的地址线为：11 位；位线为： 2 位
（3）
分析如下图所示电路，写出其输出的逻辑表达式。
给出输入A、B、C波形如下，画输出波形。
答案:
某8选1数据选择器功能表和电路连接图如图所示。
请写出输出逻辑表达式并化简为最简与或表达式。
答案:
分析如图所示ROM，写出输出Y的逻辑表达式，并将Y化简为最简与或式。
答案:
写出如图TTL电路的输出逻辑表达式，并根据输入信号的波形，画输出Y的波形。
答案:
如图所示电路是边沿D触发器，要求：（1）写出触发器的次态逻辑表达式；（2）给出CP的波形如下，画出触发器的状态波形。
设触发器初始状态为0。
答案:
如图所示ROM，
（1）ROM的存储容量是：
（2）ROM的地址线为：位；位线为：位
（3）分析如图逻辑电路，写出其逻辑表达式Y，并将其化简为最简与或式。
答案:
某4选1数据选择器功能表及电路连接图如下所示，写输出逻辑表达式并化简。
答案:
四选一数据选择器功能表及电路连接图如下所示，写输出逻辑表达式，并化简。
答案:
TTL电路及输入A、B、C波形如图所示，写出输出逻辑表达式，并画输出Y的波形图。
答案:
如图所示电路是边沿T触发器，要求：（1）写出触发器的次态逻辑表达式；（2）给出CP和A的波形如下，画出触发器的状态波形。
设触发器初始状态为0。
答案:。
