楼宇自控系统施工方法1.1施工方案1.1.1建筑设备监控系统施工方法1.安装施工方案1)DDC安装与接线各DDC之间通讯线采用RVVP2*1.0。
DDC安装位置应尽量放在弱电井或监控机电设备附近,就近配置所需电源。
2)电动调节阀安装应垂直安装在水平管道上，同时应考虑设置旁通管路，以便检修和手动操作。
安装时，应避免对调节阀带来附加应力，管道较长的地方，应安装支架，振动剧烈处，采用避振措施，大口径调节阀应避免倾斜。
注意介质流向与阀体上流向标志一致。
3)各类传感器的安装根据技术要求进行安装。
其安装位置与设计院、供应商共同商定最佳位置，以确保数据采集的正确性和提高测试精度。
4)线路敷设用电设备、开关、电磁阀、阀门执行器控制线路可共管敷设。
直流控制回路、直流信号回路、阀门反馈信号回路测量回路、通信回路可共管敷设，不得与用电设备、开关、电磁阀、阀门执行器控制线路共管敷设。
5)系统接地系统地：直接搭接建筑物接地装置。
现场地（工作地）：集中于一点后，直接搭接建筑物接地装置。
通信地：通信电源采用浮空地方式运行故不接地。
屏蔽地：同一根屏蔽电缆屏蔽层可靠连接，然后只能在一端接地。
保护地：直接搭接建筑物接地装置。
2.系统调试方案调试应具备的条件:BA系统的全部设备包括现场的各种阀门、执行器、传感器等全部安装完毕，线路敷设和接线全部符合设计图纸的要求。
BA系统的受控设备及其自身的系统不仅安装完毕，而且单体或自身系统的调试结束；同时其设备或系统的测试数据必须满足自身系统的工艺要求，例如空调系统中的冷水机组其单机运行必须正常，而且其冷量和冷冻水的进出口压力、进出口水温等必须满足空调系统的工艺要求。
检查BAS与各系统的联动、信息传输和线路敷设等必须满足设计要求。
常规检查a.按图纸和设备配置资料，核对、检查设备数量，插件位置，部件结构及缺损情况。
b.按前述安装要求和产品技术要求检查设备的安装情况。
c.检查设备线路的连接及标记情况。
楼宇自控系统安装施工工序
楼宇自控系统安装施工工序自控系统在楼宇中起着至关重要的作用，它可以实现对楼内各种设备和系统的智能化控制和管理。
楼宇自控系统安装施工工序是保证自控系统能够正常运行的关键步骤。
本文将分析楼宇自控系统安装施工的主要工序及其要求。
一、工序一：设备选型与采购在楼宇自控系统安装施工过程中，首先需要进行设备选型和采购工作。
具体步骤如下：1. 调研与分析：根据楼宇的规模、类型和功能需求，进行自控设备的调研与分析，确定所需设备的种类和数量。
2. 技术评估：对不同品牌和型号的自控设备进行技术评估，包括性能指标、可靠性、适用性等。
3. 供应商选择：根据技术评估结果，选择合适的供应商进行设备采购。
4. 采购合同签订：与供应商洽谈并签订采购合同，明确设备的交付时间、售后服务等条款。
5. 设备验收：在设备到货后，进行验收工作，确保设备无损坏且与采购合同一致。
二、工序二：系统设计与规划系统设计与规划是楼宇自控系统安装施工的关键步骤，它决定了系统的功能和性能。
具体步骤如下：1. 数据采集：对楼宇内各种设备和系统进行数据采集，包括温度、湿度、光照强度等。
2. 功能规划：根据楼宇的功能需求和安全规范，制定系统的功能规划，包括通风、照明、空调等。
3. 系统布局：根据楼宇的结构和布局，确定各个控制点的位置和布线方式。
4. 控制逻辑设计：制定系统的控制逻辑，包括设备的启停策略、联动控制等。
5. 电气设计：进行楼宇电气设计，包括开关箱的布置、导线的敷设等。
三、工序三：设备安装与调试设备安装与调试是楼宇自控系统安装施工的核心工作。
具体步骤如下：1. 设备安装：按照设计要求，进行设备的安装，包括传感器、执行机构、控制器等。
2. 硬件接线：根据电气设计，进行设备之间的连接，包括控制器与传感器之间的接线等。
3. 软件配置：安装系统软件，进行系统参数配置和功能设置，确保系统的正常运行。
4. 联调与调试：对安装完成的设备进行联调和调试，确保各个设备和系统间的协调运行。
楼宇自动化控制系统安装施工方案
楼宇自动化控制系统安装施工方案楼宇自动化系统现场设备主要有：DDC单元、FLN楼层级网络设备、LonWorks网络设备、系统控制台和软件、传感器、阀门与执行器、风阀执行器、设备接口及相关硬件。
安装工艺流程开箱检验→通电试验→明确安装方式→安装→接线→做标签→填写安装记录。
技术协调由于楼控系统规模庞大，被控设备数量多，在安装自控设备前要落实被控设备的安装位置、接入点等，检查被控设备是否按原设计设置了监控点。
技术协调内容如下：·监控传感器的设计安装位置是否达到设计原意的要求·其它专业有关的监控点在相关专业内是否有相应内容配合，如电动阀的控制等在空调系统内是否有设置相应的电动阀等·相关设备是否达到监控点的要求，如控制箱的外接端子如控制、开关状态、报警点是否按照楼宇自控系统的要求进行预留，设备的控制流程、功能是否与楼宇自控系统的设计控制流程要求相符。
·监控设备是否与消防有关，楼宇自控系统的监控是否有阻碍消防功能，消防控制是否为最大优先级。
·相关电气控制设备是否符合楼宇自控系统的控制功能要求，控制箱（柜）的二次控制电路及相应的被监控设备是否预留有楼宇自控系统的接入点。
·照明动力电气是否预留有相应供电回路对楼宇自控系统的各设备供电，如有相应供电回路则检查其是否符合楼宇自控系统的要求·楼宇自控系统自身图纸是否齐全，图纸内各检测点的位置是否清晰明了，系统图中各检测末端是否在平面图上有相应标注。
·楼宇自控系统图中的各接入点是否已进行编码·楼宇自控系统的各末端检测点线路在平面图是否有编码，与系统图中相应接入点编码是否相一致，编码是否存在重码、错码、漏码·楼宇自控系统的接地是否符合要求，工作接地、保护接地的接地点是否有预留安装技术要求传感器安装·室内温度传感器的安装：温度传感器至控制器之间的连接符合设计要求，尽量减少因接线而引起的误差；室内温度传感器安装在采暖或空调房间内墙，远离门窗和热源，或可能暴露在阳光的地方；导管开口要密封，以防止由于导管吸风而引起虚假温度测量；在高电磁干扰区域采用屏蔽线传感器导线与电源之间距离应大于150mm；室内温度传感器安装高度1.4m。
楼宇自控施工方案
楼宇自控施工方案楼宇自控施工方案是指在建筑楼宇中，利用自动化技术和智能控制系统，通过集成各种设备、仪表和传感器，实现对建筑物内部环境、能源消耗、安全设备等进行集中管理和控制的一种方案。
以下是一份700字的楼宇自控施工方案：一、方案概述楼宇自控施工方案旨在提高建筑楼宇的舒适性、安全性和能耗效率，通过自动化技术和智能控制系统的应用，实现对楼宇设备和系统的集中监控和调控，达到节能环保、智能管理的目标。
二、方案内容1. 建筑楼宇自动化系统的设计与安装：- 在楼宇内部布置传感器、控制终端和配电箱，建立楼宇自动化网络。
- 利用传感器实时监测楼宇内部环境的温度、湿度、光照等参数，并将数据传输至控制终端。
- 使用智能控制系统对楼宇设备进行集中管理和控制，如空调系统、照明系统、消防系统等，实现设备的自动调节和状态监测。
- 利用配电箱进行电能的监测和分配，实现楼宇能耗的实时监控和管理。
2. 楼宇智能照明系统的设计与安装：- 使用节能灯具和智能照明控制器，实现对楼宇照明的智能调光和定时控制，避免能源浪费。
- 根据楼宇内部环境和使用需求，设置不同的照明模式和控制策略，提高照明效果和用户体验。
3. 楼宇空调系统的设计与安装：- 使用智能控制器和温湿度传感器，实现对楼宇空调系统的智能控制和节能运行。
- 根据楼宇内部环境的变化和使用需求，实时调节空调的工作模式、温度和风速，提高舒适性和能效。
4. 楼宇消防系统的设计与安装：- 建立楼宇内部的火灾报警系统和喷水灭火系统，实现对楼宇消防设备的智能控制和状态监测。
- 利用智能控制系统对火灾报警器、喷水装置等进行自动测试和巡检，确保设备的正常运行和安全性。
5. 楼宇安防监控系统的设计与安装：- 建立楼宇内部的监控摄像头和安全门禁系统，实现对楼宇安全设备的集中监控和控制。
- 使用智能控制系统对监控摄像头进行远程控制和数据存储，实时监视楼宇内部的安全状况和异常情况。
三、方案优势1. 提高建筑楼宇的舒适性和安全性，为用户提供良好的使用环境。

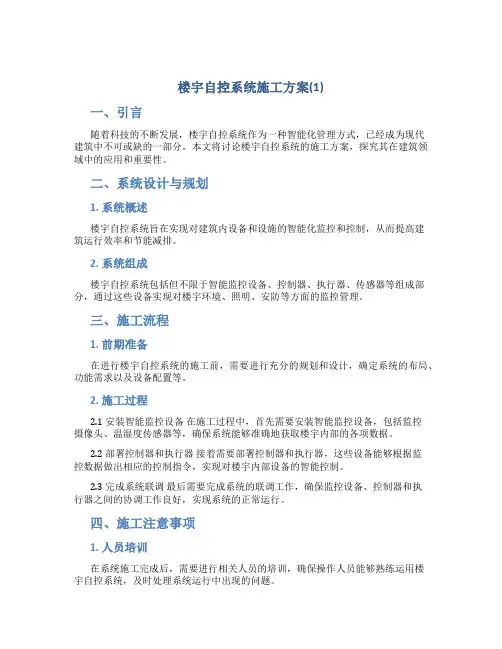

楼宇自控系统施工方案(1)
楼宇自控系统施工方案(1)一、引言随着科技的不断发展，楼宇自控系统作为一种智能化管理方式，已经成为现代建筑中不可或缺的一部分。
本文将讨论楼宇自控系统的施工方案，探究其在建筑领域中的应用和重要性。
二、系统设计与规划1. 系统概述楼宇自控系统旨在实现对建筑内设备和设施的智能化监控和控制，从而提高建筑运行效率和节能减排。
2. 系统组成楼宇自控系统包括但不限于智能监控设备、控制器、执行器、传感器等组成部分，通过这些设备实现对楼宇环境、照明、安防等方面的监控管理。
三、施工流程1. 前期准备在进行楼宇自控系统的施工前，需要进行充分的规划和设计，确定系统的布局、功能需求以及设备配置等。
2. 施工过程2.1 安装智能监控设备在施工过程中，首先需要安装智能监控设备，包括监控摄像头、温湿度传感器等，确保系统能够准确地获取楼宇内部的各项数据。
2.2 部署控制器和执行器接着需要部署控制器和执行器，这些设备能够根据监控数据做出相应的控制指令，实现对楼宇内部设备的智能控制。
2.3 完成系统联调最后需要完成系统的联调工作，确保监控设备、控制器和执行器之间的协调工作良好，实现系统的正常运行。
四、施工注意事项1. 人员培训在系统施工完成后，需要进行相关人员的培训，确保操作人员能够熟练运用楼宇自控系统，及时处理系统运行中出现的问题。
2. 定期维护为了确保楼宇自控系统的长期稳定运行，需要定期对系统进行维护和保养，检查设备运行情况，及时更换老化设备，保障系统的正常运行。
五、结论楼宇自控系统作为现代建筑中的重要组成部分，其施工方案的制定和实施至关重要。
只有通过科学合理的施工流程和注意事项，才能确保楼宇自控系统的高效运行和稳定性。
本文尝试从系统设计与规划、施工流程、施工注意事项等方面对楼宇自控系统的施工方案进行了探讨，希望能对相关领域的实践工作提供一定的参考。

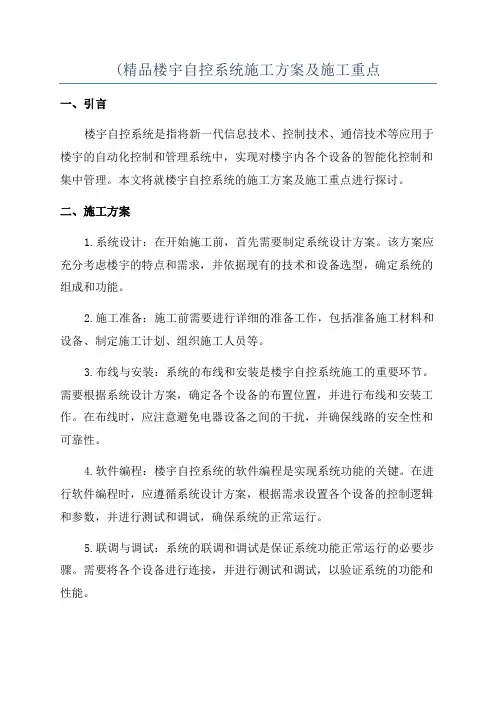

(精品楼宇自控系统施工方案及施工重点
(精品楼宇自控系统施工方案及施工重点一、引言楼宇自控系统是指将新一代信息技术、控制技术、通信技术等应用于楼宇的自动化控制和管理系统中，实现对楼宇内各个设备的智能化控制和集中管理。
本文将就楼宇自控系统的施工方案及施工重点进行探讨。
二、施工方案1.系统设计：在开始施工前，首先需要制定系统设计方案。
该方案应充分考虑楼宇的特点和需求，并依据现有的技术和设备选型，确定系统的组成和功能。
2.施工准备：施工前需要进行详细的准备工作，包括准备施工材料和设备、制定施工计划、组织施工人员等。
3.布线与安装：系统的布线和安装是楼宇自控系统施工的重要环节。
需要根据系统设计方案，确定各个设备的布置位置，并进行布线和安装工作。
在布线时，应注意避免电器设备之间的干扰，并确保线路的安全性和可靠性。
4.软件编程：楼宇自控系统的软件编程是实现系统功能的关键。
在进行软件编程时，应遵循系统设计方案，根据需求设置各个设备的控制逻辑和参数，并进行测试和调试，确保系统的正常运行。
5.联调与调试：系统的联调和调试是保证系统功能正常运行的必要步骤。
需要将各个设备进行连接，并进行测试和调试，以验证系统的功能和性能。
6.系统验收：在系统联调和调试完成后，需要进行系统的验收工作。
验收工作主要包括对系统的功能、性能、稳定性等方面进行检查，以确保系统的质量满足要求。
三、施工重点1.数据通信网络：楼宇自控系统需要建立一个可靠的数据通信网络，用于各个设备之间的数据传输。
在施工中，需要注意网络的布线和连接方式，确保网络的稳定性和安全性。
2.设备安装和调试：不同的设备在安装和调试过程中可能存在一些特殊的要求。
例如，空调设备需要合理安装，避免对空气流通和温度控制造成干扰。
在调试过程中，需要对设备的参数进行合理设置，确保设备的正常运行。
3.软件编程和调试：楼宇自控系统的软件编程和调试是实现系统功能的关键。
在编程过程中，需要根据系统设计方案，合理设置各个设备的控制逻辑和参数，并进行测试和调试，以保证系统的正常工作。
楼宇自控系统施工方案(3篇)
第1篇一、项目概述本项目为XX大厦楼宇自控系统施工项目，位于我国XX市XX区XX路XX号。
大厦占地面积约20000平方米，建筑高度约100米，共30层，其中地上28层，地下2层。
本项目楼宇自控系统主要包括建筑设备监控、能源管理、安全防范、信息管理等子系统。
二、施工准备1. 组织准备- 成立项目组，明确各成员职责，确保施工过程中责任到人。
- 对施工人员进行技术培训，确保其熟悉楼宇自控系统的工作原理和操作方法。
2. 技术准备- 深入了解大厦建筑结构和设备情况，编制详细的施工方案。
- 购置必要的施工设备和工具，如电线、电缆、传感器、控制器等。
3. 物资准备- 根据施工方案，列出所需材料清单，确保材料质量符合国家标准。
- 对材料进行验收，确保材料合格。
三、施工流程1. 现场勘查- 对大厦进行现场勘查，了解建筑结构、设备布局和安装环境。
- 根据勘查结果，对施工方案进行调整。
2. 设备安装- 根据施工方案，进行设备安装，包括传感器、控制器、执行器等。
- 确保设备安装牢固、准确，连接线路规范。
3. 线路敷设- 按照设计图纸，进行线路敷设，包括电源线、信号线、通信线等。
- 线路敷设要符合国家标准，确保安全可靠。
4. 系统调试- 对安装完成的设备进行调试，确保系统运行正常。
- 对系统进行功能测试，确保各项功能符合设计要求。
5. 系统联调- 将各个子系统进行联调，确保系统之间协调工作。
- 对系统进行整体测试，确保系统稳定可靠。
6. 系统验收- 按照国家标准和设计要求，对系统进行验收。
- 验收合格后，交付使用。
四、施工技术要求1. 设备安装- 设备安装位置要准确，确保设备正常运行。
- 设备安装牢固，防止因振动、位移等原因导致设备损坏。
2. 线路敷设- 线路敷设要符合国家标准，确保安全可靠。
- 线路连接要牢固，防止因松动等原因导致线路损坏。
3. 系统调试- 系统调试要全面，确保各项功能符合设计要求。
- 系统调试过程中，要注意观察设备运行状态，及时发现问题并解决。
建筑设备监控(楼宇自控)系统施工技术方案
建筑设备监控（楼宇自控）系统施工技术方案一、一般规定1.1 本章适用于建筑弱电工程中建筑设备监控系统的工程实施，建筑设备监控系统施工质量的验收应执行《智能建筑工程质量验收规范》GB50339和《智能建筑工程检测规程》CECS 182:2005相关章节的规定。
1.2 建筑设备监控系统的施工验收应与建筑节能工程施工质量验收同步进行，并执行《建筑节能工程施工质量验收规范》GB50411-2007的有关规定。
1.3 建筑设备监控系统的工程范围应包括建筑运行管理、建筑环境监控和给排水、供电、照明、电梯、自动扶梯等监控子系统以及现场仪表、变频设备、控制中心等现场设施的施工与验收。
二、施工准备2.1 根据项目的总体进度安排编写施工计划书，包括工期计划、材料设备进场计划、人员配置计划、工序衔接要求、设备安装内容及步骤、调试计划、验收计划等内容。
2.2 在施工之前对下列施工图及设计文件进行复查，确保文件齐全并符合设计要求：1、建筑设备监控系统图；2、建筑设备监控系统及其集成的各子系统以及现场仪表等的施工安装图；3、建筑设备监控系统软件安装手册；4、系统接线图及控制器盘箱接线图；5、所有与第三方系统连接的接口安装及使用说明；6、系统所监控的设备或受控对象的控制策略说明；包括所有模拟量控制、数字量控制，顺序控制及系统连锁的控制原理图；7、对被控设备实施的节能措施和节能机理的说明；8、与设计单位确认后的现场仪表中的阀门、流量计的设计计算书；9、建筑设备监控系统设备验收测试大纲、接口测试大纲、系统调试大纲等技术文件。
三、施工要点3.1 建筑设备监控系统的线缆、线缆防护系统，供电及防雷接地的安装以及隐蔽工程的检查与验收应符合《智能建筑工程施工规范》GB50606的有关规定。
8.3.2 控制中心设备的安装应符合下列要求：1、控制台安装位置应符合设计要求，安装应平稳牢固，便于操作维护。
2、控制台内机架、配线、接地应符合设计要求。
楼宇自动化控制系统安装施工方案
楼宇自动化控制系统安装施工方案一、概述二、系统组成1.智能控制器：负责接收各个子系统的信号并进行处理和控制。
2.传感器：用于获取各种信息，如温度、湿度、光强等。
3.执行机构：负责执行控制指令，如电机、电磁阀等。
4.通信网络：用于传输数据和指令，如以太网、RS485等。
5. 控制软件：用于管理和控制系统，如Supervisory Control And Data Acquisition (SCADA) 系统。
三、施工步骤1.系统设计：根据楼宇特点和需求，进行系统设计。
包括确定所需的子系统、传感器、执行机构等，并进行系统框图的绘制和详细的技术参数说明。
2.材料选购：根据设计方案，选购合适的设备和材料。
注意设备的性能和质量，以确保系统的稳定运行。
3.施工准备：准备所需的设备、工具和材料，并对施工场地进行清理和布置，确保施工的顺利进行。
4.电缆敷设：根据系统框图，对各个设备之间进行电缆敷设。
注意敷设过程中避免电缆的弯曲和损坏，保证信号的传输质量。
5.控制设备安装：安装智能控制器和各种传感器和执行机构。
注意准确连接各个设备的线缆，并进行适当的校验和测试，确保设备的正常工作。
6.调试和联调：对安装好的设备进行调试和联调，包括对各个子系统的信号和指令进行测试，确保系统的正常运行。
7.控制软件安装：安装控制软件，并进行相应的配置和参数设置。
对软件进行测试，确保软件和系统的正常配合。
8.系统验收：进行系统的整体测试和验收，确保系统按照设计要求正常运行。
与业主进行沟通和交流，对系统进行相应的调整和改进。
9.系统维护和监管：对安装好的系统进行定期的维护和监管，保证系统的长期稳定运行。
四、安全措施在进行楼宇自动化控制系统的安装施工过程中，必须要有相应的安全措施来保证施工人员和设备的安全：1.给施工人员提供必要的安全培训，确保他们了解相关的安全知识和操作规范。
2.在施工现场设置警示标志和安全警戒线，确保施工现场的安全。
3.对施工现场进行定期巡查和检查，及时发现和排除安全隐患。
(完整版)自控系统安装工程施工方案
8.1. 工程概况本工程自动化控制要求较高，整个工程仪表设备及控制系统包括：生产过程的自动监测与控制、计算机管理网络系统、闭路电视监控系统等。
全厂中央控制室设在厂区综合楼，设备监控自动化系统由中央监控计算机、服务器、工业以太网、PLC控制站及远程I/O子站ECU组成。
中央监控计算机通过通讯适配器与工业以太网相连，配置实时监控软件，实现对生产现场设备状态的实时监测、远程控制、生产过程数据存储分析、报表报警打印等功能。
中控室计算机通过控制网络远程控制现场重要设备或机组的开、关、停和运行参数设定，监测设备及仪表的运行工况和运行参数。
现场使用了大量的仪表具体有：超声波液位仪、浊度仪、压力变送器、温度变送器、电磁流量计等。
8.1.2 施工程序施工准备→复检预留、预埋→盘柜基础、支架制安→保护管敷设→PLC柜安装→仪表单校→现场仪表安装→电缆、光缆敷设→校接线→系统调试。
8.1.3 主要施工方法8.1.3.1 施工前的准备包括技术准备和物资准备。
技术准备，熟悉图纸，掌握设计意图及全部技术要求，进行图纸会审，发现图纸中的问题，及时向业主、设计单位提出疑问及合理化建议。
物资准备，根据施工图编制物资材料计划书，及施工需要准好的材料、机具设备，安排好进厂时间。
8.1.3.2 仪表设备的开箱检验仪表设备在搬运、开箱入库时要小心谨慎。
设备的现场开箱检验，由我方技术人员会同业主及有关人员一起进行，并严格按照施工设计图纸及有关合同认真核对产品的型号、规格、铭牌参数、数量及产品的合格证，作好检查记录。
如果发现问题后，及时配合业主做好更换工作，最后由我方技术人员根据设计要求及产品说明书对每台仪表进行单体检查，单体检查合格后的仪表方可交付安装。
对开箱随机带来的产品资料可先交付业主和监理，在安装需要时再由我方技术人员向业主和监理申请。
8.1.3.3 配管及桥架安装（1）电缆桥架安装①桥架的订货，为便于尽量减少现场制作，施工人员详细阅读图纸，根据产品说明书，提出详细的桥架的配件、吊架、固定件的具体型号和数量。
(完整版)楼宇自控系统设备安装施工方法
三、楼宇自控系统设备安装施工方法1． 楼宇自控系统施工工艺流程一次部件安装督导 配管、穿线盘芯制作 前端设备安装接线、校线 盘箱安装 各种设备测试检验 单机调试 系统联网调试 用户操作界面制作 软件初步编制 用户意见征求 软件修改用户意见征求 用户操作界面确定竣工验收 用户培训施工准备2．前端设备安装在楼宇自控系统中，前端设备检测各种参数、执行各种动作，前端设备安装不规范,将直接导致检测数据不准确，系统无法正常工作.2。
1室内外温、湿度传感器安装为了保证检测数据的准确,不得将其安装在阳光直射的位置并要远离有较强震动、电磁干扰的区域，其位置不能破坏建筑物的美观与完整性，远离窗、门和出风口的位置.室外形温、湿度传感器应有防护罩。
传感器需固定牢固。
2.2风道温湿度传感器安装⏹为了保证检测数据的准确,传感器应安装在风速平稳的位置，不得安装在出风口处以及风道弯头处。
⏹传感器应在风道保温层施工完成后进行安装，安装时需用拉铆钉固定牢固。
⏹传感器应安装在便于调试、维修的位置。
1.水温传感器安装⏹在安装前需要与机电安装公司确认好需安装在水管上的安装短节的规格尺寸,一般此短节为1/2英寸NPT内牙管箍，确认后由机电安装公司在管道安装时一并进行安装，并参加工艺管道的压力试验。
⏹水温传感器的安装位置应在水流稳定的直管段上,不宜安装在阀门等阻力件的附近以及弯头等位置。
2.3压差开关安装⏹压差开关应在风管保温层施工结束后安装。
⏹压差开关可安装在风机或空调机组上，安装的位置应便于调试、检修，压差开关的安装不得影响空调器本体的密封性。
⏹压差开关的引压橡胶软管应垂直安装在过滤网的前后段，距离过滤网的距离应至少保证150毫米以上。
2.4压力变送器安装⏹在安装前需要与机电安装公司确认好需安装在水管上的安装短节的规格尺寸,确认后由机电安装公司在管道安装时一并进行安装，并参加工艺管道的压力试验。
⏹压力变送器的安装位置应在水流流束稳定的直管段上，不宜安装在阀门等阻力件的附近以及弯头等位置，一般在工艺管道的顶部安装.2。
楼宇自控系统主要施工方法
楼宇自控系统主要施工方法一、施工程序施工准备→电管预留预埋→桥架安装→设备开箱、检验、材料检验→DDC 控制器箱体及辅控箱安装→风管仪表安装→水管仪表安装→房间仪表安装→现场仪表、控制屏至各DDC 控制器的保护管敷设→缆线敷设→校接线→终端机房设备安装接线→仪表单回路调校→各DDC 子系统调试→联调→系统集成调试二、主要施工方法1.施工准备施工准备包括技术准备和物资准备。
技术准备要求作业队长组织全体施工人员熟悉施工图、施工方案和施工规范，了解该项目自动控制系统的原理,特别是掌握各个仪表的安装方法、安装程序等，同时根据工程进度情况，安排组织好相应的作业人员。
物资准备要求作业队备好近阶段所需的施工用具及材料，同时考虑下阶段所需的用具及材料，随时等待进场。
2.监控仪表设备、材料开箱、检验仪表设备、材料开箱、检验应注意如下：设备搬运时应注意“三防”：防碰撞、防雨淋、防强电磁场；开箱和入库时要小心谨慎，并根据随机文件要求用清洁、通风良好、安全的库房保存；设备开箱后检查外观是否良好，仪表规格、型号是否符合设计要求，各种附件是否齐全。
仪表开箱时各种资料，如合格证、使用说明书、出厂校验单等必须收集好，统一保管。
开箱检验合格的仪表才能交付使用，开箱不合格品不能使用，并作好记录；仪表施工材料领取后检验外观是否良好,有无合格证、质保书，尤其是防爆件更应注意检查。
仪表施工材料领取后要分类别摆放好。
仪表专业使用材料种类多，其中有许多小型加工件和附件容易混乱和遗失，因此无论是在材料科库房还是在班组临时摆放材料的工具箱内材料都要摆放整齐，并上好标志，做到清晰明了,以便于施工时取用方便。
5.DDC 控制器箱体及辅控箱安装DDC 控制器箱体及辅控箱安装内容包括：箱体安装、模块安装、变压器和继电器安装及接线端子排安装。
其具体注意事项如下：控制器内设备与各构件连接应牢固，安装在轻质墙上应采取加固措施；控制器安装时要横平竖直，垂直度和水平偏差度在误差范围内，且接地应牢固良好；对所有需进行二次安装的插件（模块），在插拔时要轻拿轻放，切忌生拉硬拔；变压器元件质量要良好，在辅控箱内要排列整齐，固定牢固，且通风良好；继电器元件质量要良好，在辅控箱内要排列整齐，固定牢固；接线端子排在箱体内应无损坏，绝缘良好，安装时固定牢固。
楼宇自控系统(弱电)施工方案
楼宇自控系统（弱电）施工方案1. 系统概况本工程系统概况包括：楼宇自控系统。
2. 质量控制措施2.1. 施工工艺流程3. PVC 管暗敷设3.1. 根据设计图纸加工好盒、箱、管弯。
3.2. 楼板内敷设：根据建筑物内墙的厚度，弹线确定盒、箱的位置，将端接头、内锁母固定在盒子的管孔上，使用顶帽护口堵好管口，并堵好盒口，将固定好盒子，用机螺丝或短钢筋固定在底板筋的上面。
管路每隔1m 用镀锌铁丝绑扎牢，引向隔断墙的管子、可使用“管帽”预留管口，拆模后取出管帽再接管。
3.3. 墙板内敷设：管路应敷设在两层钢筋中间，管进盒、箱时应煨成灯叉弯，管路每隔1m 处用镀锌铁丝绑扎牢，弯曲部位按要求固定，往上引管不宜过长，以能煨弯为准，向墙外引管可使用“管帽”预留管口，带拆模后取出“管帽”再接管。
4. 楼宇自控系统施工方法本工程楼宇自控系统包括：空调系统控制、变配电系统控制、照明系统控制、送排风系统控制、给排水及消防泵系统控制、热力系统控制。
4.1. 冷冻监控系统1) 冷冻机组启停联锁控制（冷却塔—冷却水泵—冷冻水泵—冷水机组）、运行时间累计和程序控制启停。
2) 冷负荷需求计算：根据冷冻水供回水温度、压差及回水流量，确定冷负荷的变化量。
3) 冷冻水压差控制：根据冷冻水供回水压差，调节电动旁通阀以保持所设定的压力。
4) 冷冻水泵启停控制：根据冷负荷与旁通阀的开度来控制冷水机组运行台数。
5) 冷却水温度控制：根据冷却水供回水温差确定冷却塔风机的启停台数并相应开关冷却水塔进/出水蝶阀。
6) 冷却水旁通控制：根据冷却水供回水压差，调节电动旁通阀以保持所设定的压力。
7) 冷却水泵的启停控制、运行时间累积与主备用选择。
8) 水泵保护控制：水泵启动后，监测水流状态、故障自动停机，同时启动备用水泵。
9) 监测：冷水机组、冷却塔风机、冷冻水泵和冷却水泵运行状态、手/自动状态及各个监测点温度、压力和流量信号。
10) 报警：冷水机组过载、水泵过载、冷却塔风机过载，冷却水温超温等各种监测参数超限报警。
楼宇自动化管理系统安装及操作技术规程
楼宇自动化管理系统安装及操作技术规程一、安装准备1.进行前期调研和方案设计，明确系统所需的硬件设备、软件及网络环境等。
2.检查设备保养状况，确保设备完好。
3.制定详细的安装方案，安排好施工人员和物料供应。
4.在安装前，进行系统的基础设置和参数配置。
二、硬件设备安装1.安装系统主机：根据设计方案，将主机安装至设备机房，并连接电源、地线和通讯线路。
2.安装楼宇设备：根据系统方案，对楼宇设备进行布线并连接至主机，确保设备间的通信畅通。
3.安装感知装置：根据需要，安装各类感知装置，并连接通信线路。
4.安装安全设备：根据需求，安装各类安全设备，如监控摄像头、烟感探测器等。
5.安装控制设备：根据需求，安装各类控制设备，如开关、调光设备等。
三、软件安装及配置1.安装系统软件：将系统软件安装至主机中，并确保软件版本与硬件设备兼容。
2.进行软件设置：根据楼宇特点和功能需求，设置楼宇拓扑图、设备控制模式和监控参数等。
3.配置联网功能：配置网络参数和通讯协议，确保系统与其他设备的联网正常。
四、系统调试和优化1.进行系统调试：通过设备检查和状态监测，验证系统的各个功能模块是否正常工作。
2.优化系统性能：根据楼宇特点和实际需求，对系统进行参数调整和功能优化，提高系统的性能和稳定性。
3.进行安全测试：对系统的数据传输安全性进行测试和加密设置，保护楼宇信息安全。
4.进行用户培训：培训相关人员掌握系统的操作和维护技巧，确保系统正常运行。
五、系统操作和维护1.运行系统：按照操作手册使用系统软件，实现对楼宇设备的控制和监测。
2.定期维护：定期进行设备巡检和维护，及时处理故障和问题，保证系统的稳定运行。
3.数据备份：定期对系统数据进行备份，以防止数据丢失。
总结：楼宇自动化管理系统的安装及操作需要依照一定的技术规程进行，包括安装准备、硬件设备安装、软件安装及配置、系统调试和优化、系统操作和维护等步骤。
在操作过程中，要注意系统的稳定性和安全性，并定期进行系统的维护和备份工作。
【楼宇自控系统施工方案(完整版)】
【楼宇自控系统施工方案（完整版）】楼宇自控系统施工方案本工程楼宇自控采用集散型计算机控制系统，系统由现场传感器及执行器、直接数字控制器（DDC）、网络控制器中央操作站等四大部分组成。
控制范围：空调机组、新风机组、洁净空调、风机、供电、照明、温度传感、给排水、远传抄表。
施工流程如下：线缆敷设输入输出设备检测接线调试试运行中央控制设备安装1）线缆敷设`在本工程中，线缆比较集中的地方采用电缆桥架敷设，出桥架和比较分散的地方采用穿镀锌钢管敷设，竖井内的线缆敷设在线槽内。
输入输出设备至接线盒部分采用金属软管，管长尽量控制在1米以内。
楼宇自控系统布线和照明系统穿线同期进行。
2）输入输出设备检测接线输入设备主要有：温度传感器、湿度传感器、压力压差传感器、流量传感器电量变送器、空气质量传感器、温控器、风速传感器。
输出设备主要有：电磁电动调节阀、电动风阀驱动器等。
（1）温湿度传感器不应安装在阳光直射的位置，远离有强烈震动、电磁干扰的区域，不破坏建筑物外观与完整性，室外温湿度传感器设防风雨防护罩。
尽可能远离门窗和出风口的位置，若无法避开则至少相距2米，并列安装的传感器距地高度一致，高度差不大于1毫米，同区域内高度差不大于5毫米，传感器和DDC之间的连线的电阻要求小于1Ω。
（2）压力、压差传感器、压差开关的安装传感器应安装在便于调试、维修的位置。
传感器应安装在温、湿度传感器的上游侧。
风管型压力、压差传感器的安装应在风管保温层完成之后。
风管型压力、压差传感器应在风管的直管段，如不能安装在直管段，则应避开风管内通风死角和蒸汽放空的位置。
水管型、蒸汽型压力与压差传感器的安装应在工艺管道预制和安装的同时进行，其开孔与焊接工作必须在工艺管道的防腐、衬里、吹扫和压力实验前进行。
水管型、蒸汽型压力、压差传感器不宜安装在管道焊接缝及其边缘上开孔及焊接处。
水管型、蒸汽型压力、压差传感器的直压段大于管道口径的三分之二时可安装在管道顶部，小于管道口径的三分之二时可安装在侧面火底部和水流流束稳定的位置，不宜选在阀门等阻力部件的附近、水流流束死角和振动较大的位置。
楼宇自控系统施工方案
楼宇自控系统施工方案1. 引言楼宇自控系统是一种通过电子设备和网络技术对楼宇内的各种设备进行集中管理和控制的系统。
它可以实现对楼宇内的照明、空调、安防等设施的智能化控制，提高楼宇的舒适性、安全性和节能性。
本文档旨在描述楼宇自控系统的施工方案，包括硬件设备的选择、系统结构的设计、安装和调试流程等。
2. 系统设计2.1 系统架构楼宇自控系统由以下主要组成部分构成：•传感器和执行器：包括温度传感器、湿度传感器、照明感应器、空调控制器等；•控制中心：负责接收传感器的数据、控制执行器的动作，并进行逻辑处理；•用户界面：提供给用户进行系统操作和监控的界面，可以是触摸屏、手机应用等；•通信网络：用于传输数据和控制指令的网络，如以太网、无线网络等。
2.2 系统功能楼宇自控系统的主要功能包括：•照明控制：根据光线感应器的数据来自动调节灯光的亮度；•空调控制：根据温度传感器的数据来自动调节空调的温度和风速；•安防监控：通过摄像头等设备对楼宇进行监控，并提供报警和录像功能；•能耗监控：实时监测楼宇内各种设备的能耗情况，并提供数据统计和分析功能。
2.3 系统硬件选择在选择硬件设备时，需要根据具体的楼宇需求和预算考虑以下因素：•设备的可靠性和性能：选择具有稳定性和可靠性的设备，保证系统长期稳定运行；•设备的兼容性：确保选购的设备与系统的其他组件能够相互配合；•设备的扩展性：根据楼宇的未来发展需求，选择支持扩展的设备，方便后续系统升级；•设备的能耗：选择低能耗的设备，以提高系统的节能性。
3. 施工流程3.1 系统安装1.确定设备安装位置：根据楼宇的结构和功能需求，确定传感器和执行器的安装位置，并进行标记。
2.安装传感器和执行器：根据设备的安装位置，进行固定和连接工作，确保设备安装牢固并能够正常运行。
3.安装控制中心和用户界面：根据设备的布局要求，将控制中心和用户界面安装到合适的位置。
3.2 系统调试1.连接设备与控制中心：通过网络连接将传感器和执行器与控制中心进行连接，确保数据和指令的正常传输。
楼宇自控系统布线和末端设备的安装
楼宇自控系统布线和末端设备的安装
楼控系统的线缆敷设分为控制器联网线缆的敷设和控制器至输入输出点位之间线缆的敷设。
首先需要了解系统网络的架构以及网络线缆的最大长度，这也是网络线缆敷设的关键，如果出现线缆超长，超长部分的设备在调试时会在网络上时有时无，很不稳定。
另外，线缆在敷设至每个控制箱体时，要预留一定余量，其余量长度应在1米至1.5米之间。
楼宇自控的联网线在敷设并非全部敷设在弱电线槽内，由于系统的特殊性，线缆上下层之间有时也不会走弱电竖井，这需根据现场的实际情况来确定。
控制器末端线缆敷设在楼控系统线缆的敷设中占的比重是最大的，而且，此部分施工不规范，会造成线缆的大量浪费。
末端线缆敷设时要分清是数字量的监控线缆还是模拟量的监控线缆，数字量的监控线缆应采用不超过1omm的RVV线缆，模拟输入输出采用不超过1.0mm的RVVP线缆等，如线缆太粗，端接时会出现困难，理想的线缆线径是0.75mm。
接线时为了避免线路接触不良，尽量把接线端进行涮锡、往接线端子上压接时尽量压接在金属片中间（每个接线端子都带有两个金属片，线缆放到两个金属片中间，不要放到螺丝和金属片中间的空隙中的下面）等。
末端设备安装是指传感器、执行器、变送器等设备的安装。
暖通空调系统传感器、执行器和变送器的安装。
在空调和新风机组中，主要有电动风阀执行器、过滤网压差传感器、防冻开关传感器、冷热水阀门执行器、风道温湿度传感器、室内温湿度传感器等设备。
这部分设备一
定要和暖通专业配合安装。
楼宇自控系统现场施工方法
楼宇自控系统施工方案本工程楼宇自控采用集散型计算机控制系统，系统由现场传感器及执行器、直接数字控制器（DDC）、网络控制器中央操作站等四大部分组成。
控制范围：空调机组、新风机组、洁净空调、风机、供电、照明、温度传感、给排水、远传抄表。
施（1）温湿度传感器不应安装在阳光直射的位置，远离有强烈震动、电磁干扰的区域，不破坏建筑物外观与完整性，室外温湿度传感器设防风雨防护罩。
尽可能远离门窗和出风口的位置，若无法避开则至少相距2米，并列安装的传感器距地高度一致，高度差不大于1毫米，同区域内高度差不大于5毫米，传感器和DDC之间的连线的电阻要求小于1Ω。
（2）压力、压差传感器、压差开关的安装传感器应安装在便于调试、维修的位置。
传感器应安装在温、湿度传感器的上游侧。
风管型压力、压差传感器的安装应在风管保温层完成之后。
风管型压力、压差传感器应在风管的直管段，如不能安装在直管段，则应避开接处。
②风压压差开关应安装在便于调试、维修的地方。
③风压压差开关部应影响空调器本体的密封性。
④风压压差开关的线路应通过软管与压差开关的连接。
⑤风压压差开关应避开蒸汽放空口。
（3）水流开关的安装①水流开关的安装，应在工艺管道预制、安装的同时进行。
②水流开关的开孔与焊接工作，必须在工艺管道的防腐、衬里、吹扫和压力实验前进行。
③水流开关不宜安装在焊接缝及其边缘上开孔和焊接处。
（L=10D （D（装设一单独的电量变送器柜，并按设计和产品说明书提供的接线图接线，再将其对应的输出端口接入DDC相应的监测端。
变送器接线时，严防其电压输入端短路和电流输入端开路。
必须注意变送器的输入、输出端的范围与设计DDC所要求的信号相符。
（6）空气质量传感器的安装①空气质量传感器应安装在便于调试、维修的地方。
②空气质量传感器的安装应在风管保温层完成之后。
③空气质量传感器的安装应在风管的直管段，如不能安装在直管段，则应避开风管内通风死角的位置安装。
（（1㎜；与其他开关安装与同一室内时，距地面高度差不应大于5㎜；温控开关外形尺寸与其他开关部一样时，以底边高度为准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、楼宇自控系统设备安装施工方法1．楼宇自控系统施工工艺流程施工准备配管、穿线2 ．前端设备安装在楼宇自控系统中，前端设备检测各种参数、执行各种动作，前端设备安装不规范，将直接导致检测数据不准确，系统无法正常工作。
2.1 室内外温、湿度传感器安装为了保证检测数据的准确，不得将其安装在阳光直射的位置并要远离有较强震动、电磁干扰的区域，其位置不能破坏建筑物的美观与完整性，远离窗、门和出风口的位置。
室外形温、湿度传感器应有防护罩。
传感器需固定牢固。
2.2 风道温湿度传感器安装为了保证检测数据的准确，传感器应安装在风速平稳的位置，不得安装在出风口处以及风道弯头处。
传感器应在风道保温层施工完成后进行安装，安装时需用拉铆钉固定牢固。
传感器应安装在便于调试、维修的位置。
1. 水温传感器安装在安装前需要与机电安装公司确认好需安装在水管上的安装短节的规格尺寸，一般此短节为1/2 英寸NPT 内牙管箍，确认后由机电安装公司在管道安装时一并进行安装，并参加工艺管道的压力试验。
水温传感器的安装位置应在水流稳定的直管段上，不宜安装在阀门等阻力件的附近以及弯头等位置。
2.3 压差开关安装压差开关应在风管保温层施工结束后安装。
压差开关可安装在风机或空调机组上，安装的位置应便于调试、检修，压差开关的安装不得影响空调器本体的密封性。
压差开关的引压橡胶软管应垂直安装在过滤网的前后段，距离过滤网的距离应至少保证150 毫米以上。
2.4 压力变送器安装在安装前需要与机电安装公司确认好需安装在水管上的安装短节的规格尺寸，确认后由机电安装公司在管道安装时一并进行安装，并参加工艺管道的压力试验。
压力变送器的安装位置应在水流流束稳定的直管段上，不宜安装在阀门等阻力件的附近以及弯头等位置，一般在工艺管道的顶部安装。
2.5 水流开关安装在安装前需要与机电安装公司确认好需安装在水管上的安装短节的规格尺寸，确认后由机电安装公司在管道安装时一并进行安装，并参加工艺管道的压力试验。
水流开关的安装位置应在水流流束稳定的水平管段上，不宜安装在阀门等阻力件的附近以及弯头等位置和垂直管段上，一般在工艺管道的顶部安装。
2.6 电动调节阀安装调节阀交由机电总包公司进行安装，我公司进行督导并进行接线调试，阀体安装时需注意：阀体最好在管道冲洗后安装，必须在冲洗前安装，需完全打开；阀体箭头指示方向需与水流方向相一致；阀体应垂直安装在水平管段上电动调节阀在安装前要进行模拟动作试验并将其交机电总包作压力试验2.7 风阀执行器安装安装时执行器上的开闭箭头的指向要与风门开闭方向一致执行器与风阀门轴的连接要固定牢固、并保证垂直安装安装后，要保证风阀执行器的开闭指示位与风阀实际状况相一致，同时风阀执行器要安装在便于观察的位置风阀执行器安装前要进行模拟动作试验3．盘芯制作及安装在施工图设计中，要根据被控对象的情况以及系统情况，设计详尽的盘箱内部接线图－即盘芯图，该图要细化至每一个控制器，标明尺寸、设备材料规格、端子编号等按图进行盘芯制作，配件要固定牢固、连线要压接端子、布局要美观便于拆接线在现场的设备安装完毕以及穿线结束后再进行盘芯的安装，盘芯安装到盘箱里面时要固定牢固并防止在安装过程中损坏设备以及接线盘芯安装后要加锁封闭，防止设备出现丢失现象4．楼宇自控系统调试在本工程中，楼宇自控系统的调试工作量大并且涉及到其他专业，因此在这里将楼宇自控系统的调试作出详尽的规定。
4.1 楼控系统调试的必备条件楼控系统的全部设备包括现场的各种阀门、执行器、传感器等全部安装完毕、线路敷设和接线全部符合设计图纸的要求。
系统的被控设备以及其自身的系统不仅安装完毕，而且单体自身系统的调试结束，调试结果符合其工艺要求。
检查后的楼控与其他系统的联动、信息传输和线缆敷设等已经满足设计要求4.2 调试过程中对其他专业的配合要求在新风、空调系统的调试过程中，需要通风专业以及设备安装专业的人员进行配合，配合设备的通电、断电以及运行状态确认在给排水系统的调试过程中，需要水专业的人员进行配合，配合进行设备的通断电、工艺管道系统的操作、运行状态的确认等。
在进行变配电系统的调试过程中，需要电气专业的人员进行配合，配合进行现场确认，点位确认、通断电等工作。
在进行照明系统的调试过程中，需要照明专业的人员进行配合，配合进行现场确认、通断电操作、运行状态确认等。
在进行电梯系统的调试过程中，需要电梯专业进行配合，配合进行现场确认、电梯运行状态确认等。
在进行系统操作界面制作过程中，需要业主以及使用单位人员进行确认，确认的内容包括：使用习惯、操作方式等。
4.3 调试流程单体设备的检查与测试DDC 功能测试被控设备单体动作4.4 通用测试数字输入量测试1) 信号电平的检查对于干接点输入，按照设备说明书和设计要求确认其逻辑值。
对于脉冲或累加信号，按照设备说明书和设计要求确认其发生脉冲数与接收脉冲数相一致，并符合设备说明书中规定的最小频率、最小峰值电压、最小脉冲宽度、最大频率、最大峰值电压、最大脉冲宽度。
对于电压或电流信号(有源或无源) ，按照设备说明书以及设计的要求进行确认。
2) 动作试验按照上述不同信号的要求，用程序方式或手动方式对全部点位进行测试，并将测试值记录。
数字量输出测试1) 信号电平的检查继电器开关量的输出ON/OFF ，按照设备说明书以及设计要求确认其输出的规定的电压电流范围和允许的工作容量。
输出电压或电流的开关特性检查，电压或电流输出必须符合设备使用书和设计要求的规定。
2) 动作试验用程序的方法或手动方式测试全部数字量输出，并记录测试数据、观察被控设备的电气控制开关的工作状态是否正常；如果被控单体设备试运行正常，则可以在被控设备正常受电的情况下观察其运行是否正常。
模拟量输入测试1) 输入信号的检查按照设备说明书和设计要求确认模拟量输入的类型、量程、设定值是否符合规定，通常的传感器可按照如下的程序进行检查和测试：温度、湿度、压力、压差传感器按照产品说明的要求确认设备的电源电压、频率、温度、湿度是否与实际相符。
按产品说明的要求确认传感器的内外连接线是否正确。
根据现场情况，按产品说明规定的输入量程范围，接入模拟输入信号后再传感器端或DDC 侧检查输出信号，并与实际值相比较。
电量、电压、电流、频率、功率因数传感器按照产品说明的要求确认设备的电源电压、频率等是否与实际相符。
确认传感器的内外接线是否正确，严防电压型传感器的电压输入端短路和电流型传感器的输入端开路。
根据现场情况，按产品说明规定的输入量程范围，分别在传感器端地输出端或DDC 侧检查输出信号，并与实际值相比较。
电磁流量传感器按照产品说明的要求确认设备的电源电压、频率等是否与实际相符。
按产品说明的要求确认传感器的内外连接线是否正确。
静态调整：将传感器安装在现场后，在DDC侧测试输出信号，并按照产品说明以及系统设计要求进行校零2) 动作检查用程序方式或手动方式对全部的模拟量输入点逐点进行测试检查，并记录检测数值，确认检测数值是否与实际情况相一致。
3) 模拟量输入精度测试使用程序或手动方式测试每一个测试点，在其量程范围内读取三个测点 (全量程的10 ％、50 ％、90 ％)，其测试精度要达到该设备使用说明规定的要求。
模拟量输出测试1) 检查按照设备使用说明书以及设计要求确定模拟量输出的类型、量程、设定值是否相符，在本系统中的模拟量输出点主要包括各种风门、电动阀门执行器，检查和测试按照下面的方式进行：按照产品说明书的要求确认设备的电源、电压、频率等是否相符。
确认各种执行器的内外部连接线是否正确。
手动检查执行器的动作情况，将其切换至手动档后通过转动手动摇柄检查行程是否在0～100 ％范围内。
经手动检查确认无误后，接入模拟的输入信号或从DDC 输出动作信号，确认其动作是否正常。
2) 动作试验用手动或程序方式对全部模拟量输出测试点进行扫描测试，并记录相应的数值，观察被控设备的工作状态和运行是否正常。
3) 模拟量输出精度测试使用程序或手动方式测试每一个测试点，在其量程范围内读取三个测点 (全量程的10 ％、50 ％、90 ％)，其测试精度要达到该设备使用说明规定的要求。
4.5 DDC 功能测试1) 运行可靠性测试抽检某一被控设备设定的监控程序，测试其运行记录和状态，检测按照如下方式进行：在系统连接正常、被控设备正常运行的前提下，关闭系统主机，重新开机后抽检部分DDC 控制的设备的运行记录和运行状态，同时要确认系统框图、操作界面等是否能够自动恢复。
将抽检的DDC 电源关闭，确认被控设备的运行状态，重新送电后确认DDC 是否能够自动检测被控设备的运行、记录状态并予以恢复。
在抽检的DDC 附近，使用冲击钻等作为干扰源，与DDC 接于同意电源上，在干扰源存在地情况下，观察DDC 的工作情况。
2) DDC 软件主要功能及实时性检测DDC 的点对点控制在DDC 侧按照输入输出点，按照设定的程序，进行试验，观察状态信号返回的时间、准确性，观察输出信号是否执行、执行的时间、准确性。
在现场模拟一个报警信号，测定在系统工作站的图形界面上和触发蜂鸣器发出报警信号的时间是否符合设计要求。
4.6 单机调试新风机组单机调试1) 检查新风机组电气控制柜的电气元器件有无损坏，内部与外部接线是否正确无误，严防强电电源引入DDC ，检查DDC 盘箱内部的供电回路，防止出现内部短路故障。
2) 按照上面第二条中的要求进行输入输出点的检查、测试。
3) 在手动位置确认风机在非楼宇控制状态下已经正常运行。
4) 确认DDC 控制器和输入输出模块的地址码已经设置正确。
5) 确认DDC 送电，观察DDC 以及各种设备状态是否正常。
6) 用笔记本现场检测DDC 的各个输入输出点的数值，强置各种输出信号，确认相关设备的执行情况。
7) 启动新风机组，观察各种控制逻辑关系是否能够实现。
8) 关闭新风机组，观察各种控制逻辑关系是否能够实现。
9) 电机调试完成后，按照工艺以及设计要求在系统中设定送凤温度、湿度、阀门阀位等初始状态。
空调机组单机调试空调机组的单机调试内容与新风机组的基本一致，可参照进行。
给排水系统单机调试1) 检查各类被控水泵的电气控制柜，检查DDC 与控制柜的所有接线，严防强电引入DDC 控制器。
2) 按照监控点表的内容检查给排水系统的各类输入输出点设备的安装位置、接线等。
3) 确认被控的设备在手动控制状态下运行正常。
4) 使用笔记本电脑在DDC 侧检测各项输入输出数据，强置各种输出信号，确认相关设备的执行情况。
5) 观察各种控制逻辑关系是否能够实现。
变配电照明系统单机调试1) 按照设备说明书以及设计图纸，检查各种变送器输入端与强电柜的接线是否正确。
量程是否匹配(包括电压、电流的量程范围) ；检查各种变送器的输出端与DDC 地接线是否正确、量程是否匹配。
