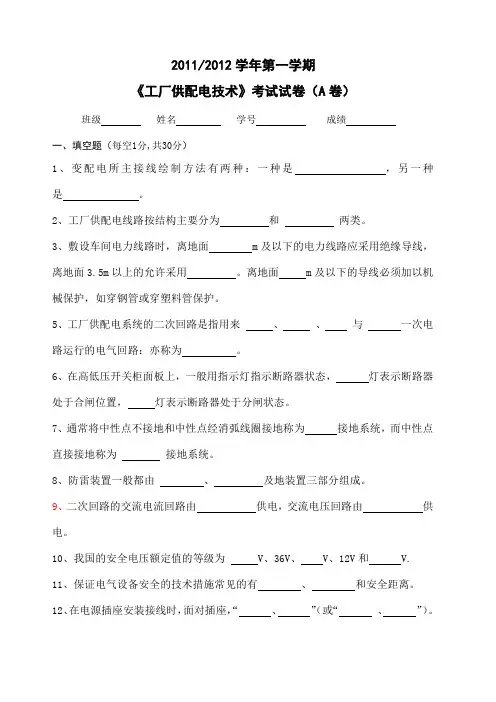

《工厂供配电技术》考试试卷(A卷)

2011/2012学年第一学期

《工厂供配电技术》考试试卷（A卷）

班级 XX 学号成绩

一、填空题（每空1分,共30分）

1、变配电所主接线绘制方法有两种：一种是，另一种是。

2、工厂供配电线路按结构主要分为和两类。

3、敷设车间电力线路时，离地面m及以下的电力线路应采用绝缘导线，离地面3.5m以上的允许采用。离地面m及以下的导线必须加以机械保护，如穿钢管或穿塑料管保护。

5、工厂供配电系统的二次回路是指用来、、与一次电路运行的电气回路：亦称为。

6、在高低压开关柜面板上，一般用指示灯指示断路器状态，灯表示断路器处于合闸位置，灯表示断路器处于分闸状态。

7、通常将中性点不接地和中性点经消弧线圈接地称为接地系统，而中性点直接接地称为接地系统。

8、防雷装置一般都由、及地装置三部分组成。

9、二次回路的交流电流回路由供电，交流电压回路由供电。

10、我国的安全电压额定值的等级为 V、36V、V、12V和V.

11、保证电气设备安全的技术措施常见的有、和安全距离。

12、在电源插座安装接线时，面对插座，“、”（或“、”）。带保护零的三相插座，从保护零时针数起为：L1、L2、L3。

二、选择题(每题1.5分,共15分)

1、电流互感器二次侧负荷通常用（）值表示。

A.有功功率

B.无功功率

C.视在功率

D.二次回路阻抗

2、单台用电设备的计算负荷常按（）确定。

A．设备的额定容量B.用电设备一小时的最大平均负荷

C.用电设备半小时的最大平均负荷

D.一天的平均负荷

3、高压开关柜是一种将（）组合为一体的电气装置。

A．开关本体B．操作电源 C．保护装置 D．电缆终端接头

4、选择断路器的遮断容量应根据安装处的（）来决定。

A．变压器容量 B．三相最大负荷 C．最高电压 D．最大三相短路电流

5 、小电流接地系统发生一相接地时，开口三角的开口处电压约为（）。

A.0V

B.57.7V

C.33.3V

D.100V

6、交流绝缘监视装置不适用于（）。

A.中性点直接接地系统 B中性点不接地系统

C.中性点经高阻接地

D.中性点经消弧线圈接地系统

7、TT系统属于三相四线制，采用的是（）保护系统。

A.保护接地

B.重复接地

C.防雷接地

D.工作接地

8、变压器的结构和运行上的一些特殊性能产生不平衡电流，下面（）能产生不平衡电流。

A变压器两侧的电流大小和相位不同B.空载合闸时在电源端出现的励磁电流

C.电流互感器变比不合适

D.差动继电器的选型不同

9、瓦斯继电器动作时，下列说法正确的是（）。

A 轻瓦斯作用于信号

B 重维修作用于跳闸

C 重瓦斯作用于信号 D轻瓦斯作用于跳闸

10、负荷曲线主要用于分析（）的。

A 负荷变化规律

B 负荷的大小

C 损耗 D用电量

三、判断题（共15分）

１、我国规定的三相交流电网额定电压序列是：

0.22,0.38,0.60,3,6,10.5,35,66,110,220,330,500kv。（）

２、产生电弧其根本原因是触头本身和触头周围的介质中含有大量可被游离的电子。（）３、在中性点非直接接地系统中（小电流接地系统），若发生一相接地，由于线电压不变，所以可以继续运行。（）

４、线路速断保护动作电流的应按躲过它所保护线路未端的最小短路电流来进行整定。（）５、在中性点不接地三相供电系统中，当其中某相对地短路时，接地相相电压为0V，另两相相电压升高到1.732倍，但线电压不变。（）

６、保护装置的接线系数为流过电流继电器的电流与电流互感器的电流之比。（）

７、当变压器外部发生故障时，变压器的瓦斯继电器动作。（）

８、采用电容式指示灯相序表测定相序时，若电容接A相，则灯较暗的为B相，灯较亮的为C相。（）

９、电气保护接零的系统中，电源中性点不必接地。（）

１０、在用电安全教育中，对于触电事故要特别注意已预防为主的方针。（）

四、计算题(共20分)

1、已知某大批量生产的冷加工车间的金属切削机床组，拥有380V的三相电动机，7.5kw-6台，4kw-10台，3kw-20台，1.5kw-10台，试求该干线上的计算负荷。

2、某供电线路如下图，已知电力系统出口断路器为SN10-10型，其断流容量为200MVA，变压器型号为SL7-1000，两台并联运行，低压侧输出电压为400V，变压器的短路阻抗电压为4.5。试用欧姆法求A点发生三相短路时的短路电流

五、问答题(每题5分，共20分)

１、工厂变配电所主接线有哪些基本要求？（5分）2、真空断路器具有哪些特点？（5分）

3、电流互感器的接线方案有哪几种？各用于什么场合？并画出接线图。（5分）

4、某二次接线图，采用连续线表示法如下图，请把它用中断线法表示出来。（5分）
