如何用兆欧表测量低压电缆绝缘电阻完整版

如何用兆欧表测量低压电缆绝缘电阻完整版

如何用兆欧表测量低压
电缆绝缘电阻
HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
如何用兆欧表测量低压电缆绝缘电阻
电力电缆各缆芯与外皮均有较大的电容。

因此,对电力电缆绝缘电阻的测量,应首先断开电缆的电源及负荷,并经充分放电之后方可进行,而且一般应在干燥的气候条件下进行测量,测量的步骤如下。

1、按照电力电缆的额定电压选择合适的兆欧表。

500V电缆选用500V兆欧表。

2、测量前对兆欧表进行开路实验和短路试验,确保兆欧表灵敏、准确。

3、分别测量电缆相间绝缘及对地绝缘。

测量时将非被测相的所有线芯做好接地,待转动兆欧表的摇柄使转速达到稳定120r/min时,摇表指针指示“∞”的位置,然后将被测电缆芯线与兆欧表的“L”端和“E”端相连,此时,兆欧表的指针可能回零位,但应继续转动摇柄,指针即慢慢随着时间的延长向标尺的“∞”方向偏转,待仪表指针稳定在某一位置时,开始读数,并作记录。

4、取得测量结果后,首先将电缆芯线的连接导线取下,再停止摇动兆欧表手柄,并立即对电缆芯线放电,然后再测量电缆的另一相芯线的绝缘电阻。

5、测量完毕后,对电缆芯线进行充分放电的以防触电。

安全及技术要求:
1、测量时电缆另一端可能有人接触时应派人监护,防止不知情者触电。

2、电缆放电一定要充分,特别是用电压比较高的兆欧表。

3、电缆线芯比较脏或比较潮湿时,为消除表面泄露电流的影响,应把线芯绝缘层接到兆欧表“G”端。

4、绝缘电阻标准1兆欧,潮湿地区大于兆欧。

低压电缆绝缘状态检测方法

低压电缆绝缘状态检测方法

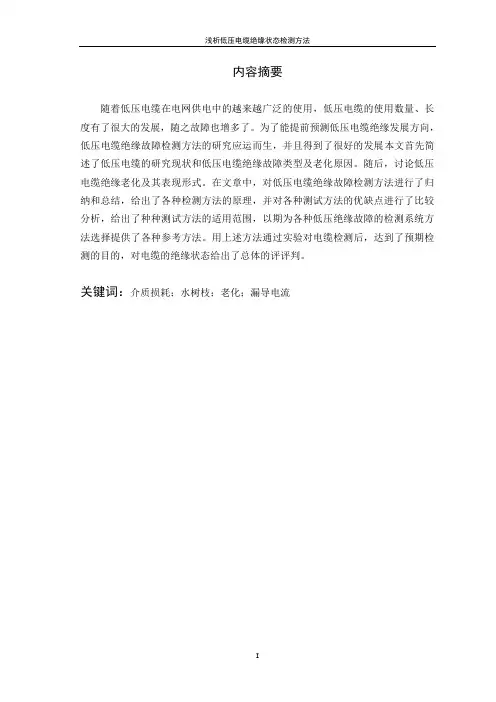

浅析低压电缆绝缘状态检测方法内容摘要随着低压电缆在电网供电中的越来越广泛的使用,低压电缆的使用数量、长度有了很大的发展,随之故障也增多了。

为了能提前预测低压电缆绝缘发展方向,低压电缆绝缘故障检测方法的研究应运而生,并且得到了很好的发展本文首先简述了低压电缆的研究现状和低压电缆绝缘故障类型及老化原因。

随后,讨论低压电缆绝缘老化及其表现形式。

在文章中,对低压电缆绝缘故障检测方法进行了归纳和总结,给出了各种检测方法的原理,并对各种测试方法的优缺点进行了比较分析,给出了种种测试方法的适用范围,以期为各种低压绝缘故障的检测系统方法选择提供了各种参考方法。

用上述方法通过实验对电缆检测后,达到了预期检测的目的,对电缆的绝缘状态给出了总体的评评判。

关键词:介质损耗;水树枝;老化;漏导电流目录内容摘要 (I)引言 (1)1 低压电缆绝缘概述 (2)1.1 低压电缆检测方法的研究现状 (2)1.2 低压电缆绝缘故障类型 (2)1.2.1 接地故障 (2)1.2.2 短路故障 (2)1.2.3 断线故障 (2)1.3 低压电缆绝缘老化原因 (3)1.3.1 热老化 (3)1.3.2 机械老化 (3)1.3.3 电老化 (3)1.4 本文主要研究内容 (4)2 低压电缆绝缘状态检测技术分析 (5)2.1 低压电缆绝缘电阻的测试方法 (5)2.1.1 测试中电压与时间的选择 (5)2.1.2 低压电缆绝缘电阻的测量 (5)2.2 低压电缆绝缘漏导电流检测方法 (6)2.3 低压电缆绝缘介质损耗检测方法 (7)2.3.1 低压电缆绝缘介质损耗的测量原理 (7)2.3.2 低压电缆绝缘介质损耗的测量方法 (7)2.4 低压电缆绝缘在线运行检测方法 (8)2.4.1 直流叠加法 (8)2.4.2 低频叠加法 (9)2.4.3 交流叠加法 (10)3 测量数据分析与判断 (12)3.1 低压电缆绝缘电阻实验结果的分析与判断 (12)3.2 低压电缆绝缘泄露电流实验结果的分析与判断 (12)3.3 低压电缆绝缘介质损耗实验结果的分析与判断 (12)4 总结 (14)参考文献 (15)引言在生产、生活中电气绝缘引起的事故比率居高不下,特别是随着我国经济的发展,人们生活水平不断的提高,用电量在大幅的增加,同时对用电安全也提出了更高的要求。

电工实操题 (1)

电工实操题 (1)

低压电工实操题一块电压表经 LW2 型转换开关测量三相线电压的接线1. 画用 LW2 -- 5.5 /F4 - X 型转换开关和一块电压表测量三相线电压的接线图.2. 按图进行实际接线.对照实物进行接线. 电压表和万能转换开关应固定牢固,连接导线应压接牢固,各螺钉应紧固。

实际接线: 1 -- 3 , 4 -- 7 , 6 -- 8 连. 3 -- 8 接表.7 , 2 , 5 接 A , B , C .3. 简述对连接导线,熔断器及熔丝的选用及要求.(1)电压表应接在总开关的电源侧(上闸口). (2)连接导线应用不小于 1.5 平方毫米的绝缘铜导线( 耐压不低于 500 V ), 导线中间不应有接头.(3)熔丝选 1~5A,熔断器可选瓷插式熔断器 RC1A- 5 , 或 RCIA-10 . 螺旋式熔断器 RL1-15 .交流电压表 0 ~450 V 或 0~500 V . 常用开关板表型号: 1T1-V。

三只电流表配三只电流互感器测三相线电流的接线 1.画出电气原理图2.按图进行实际接线3.简述电流互感器、电流表及导线的选择要求(1)交流电流表的规格应根据负载的额定电流值选择,电流表的量程一般按长期稳定负荷电流值的1.5倍选较为适宜。

固定在开关板上的电流表型号:1T1-A。

(2)电流互感器应与电流表配套,常用的低压电流互感器型号有 : LQG-0.5 LMK-0.5 LMZ-0.5。

(3)连接导线应选用不小于2.5mm2的绝缘铜导线,导线中间不得有接头。

(4)运行中的电流互感器二次侧严禁开路。

单相有功电度表的接线1、画电路图2. 对照电路图进行实际接线.接线时注意,电度表的电流线圈应与被测电路串联,电压线圈与被测电路并联. 3. 说明单相电度表的接线要求.(1). 检查电度表的外观应完好,型号.规格应满足负荷的要求,负荷电流应在电度表额定电流的20 - 100 % 之间,最小不应小于 10 % . 核实电度表的接线方式.(2). 与电度表连接的导线应使用绝缘铜导线,导线截面积应满足负荷的要求,但最小不得小于 2.5 平方毫米. 6 平方毫米及以下的导线应使用独股导线.导线中间不得有接头. 经电流互感器入表时,电流回路的导线截面积不应小于 2.5 平方毫米.电压回路的导线截面积不应小于 1.5 平方毫米. (3). 相线.零线不得接错.(4). 直入式电度表,零线必须从电度表的一个端子引入由另一个端子引出. (5). 开关.熔断器应装在电度表的负荷侧. 三相有功电度表直入式的接线 1.根据给定电度表画出接线原理图2.对照原理图进行实际接线3.说明三相直入式有功电度表的接线要求(1)检查电度表的外观应完好,规格型号应与负荷相符,核对接线端子(2)与电度表连接的导线应使用绝缘铜导线截面积应满足负荷电流的要求,但最小不应小于2.5mm 2。

绝缘电阻测试

绝缘电阻测试

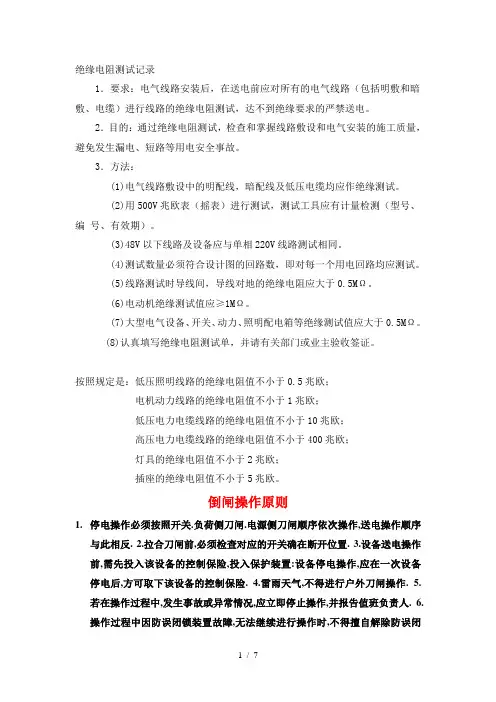

绝缘电阻测试记录1.要求:电气线路安装后,在送电前应对所有的电气线路(包括明敷和暗敷、电缆)进行线路的绝缘电阻测试,达不到绝缘要求的严禁送电。

2.目的:通过绝缘电阻测试,检查和掌握线路敷设和电气安装的施工质量,避免发生漏电、短路等用电安全事故。

3.方法:(1)电气线路敷设中的明配线,暗配线及低压电缆均应作绝缘测试。

(2)用500V兆欧表(摇表)进行测试,测试工具应有计量检测(型号、编号、有效期)。

(3)48V以下线路及设备应与单相220V线路测试相同。

(4)测试数量必须符合设计图的回路数,即对每一个用电回路均应测试。

(5)线路测试时导线间,导线对地的绝缘电阻应大于0.5MΩ。

(6)电动机绝缘测试值应≥1MΩ。

(7)大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于0.5MΩ。

(8)认真填写绝缘电阻测试单,并请有关部门或业主验收签证。

按照规定是:低压照明线路的绝缘电阻值不小于0.5兆欧;电机动力线路的绝缘电阻值不小于1兆欧;低压电力电缆线路的绝缘电阻值不小于10兆欧;高压电力电缆线路的绝缘电阻值不小于400兆欧;灯具的绝缘电阻值不小于2兆欧;插座的绝缘电阻值不小于5兆欧。

倒闸操作原则1.停电操作必须按照开关.负荷侧刀闸.电源侧刀闸顺序依次操作,送电操作顺序与此相反. 2.拉合刀闸前,必须检查对应的开关确在断开位置. 3.设备送电操作前,需先投入该设备的控制保险,投入保护装置:设备停电操作,应在一次设备停电后,方可取下该设备的控制保险. 4.雷雨天气,不得进行户外刀闸操作. 5.若在操作过程中,发生事故或异常情况,应立即停止操作,并报告值班负责人. 6.操作过程中因防误闭锁装置故障,无法继续进行操作时,不得擅自解除防误闭锁装置,应及时汇报值班负责人,待值班负责人复查确认后,经值长同意后,方可解除防误闭琐装置,担事后必须作好详细记录,并同志检修措施前,不得触及设备,以防突然来电. 11.发生人身触电事故时,为了解救触电人,可以不经过许可立即断开有关设备的电源,但事后必须立即汇报. 12.设备检修后送电(包括热机工作)必须对一,二次设备进行全面检查,符合送电条件后,方可进行操作.13.母线的停送电应在空载下进行,送电时先送电源侧开关,后合负荷侧开关,停电时顺序相反.母线送电时母线TV和保护装置应随母线一起投入运行.母线停电后,根据母线有无工作,决定是否停用TV. 14.厂用变压器倒换操作时,应待开关指示灯亮及电流有明显变化并稳定后,方可继续进行操作.如指示灯未亮或电流无变化,则停止操作.在DCS上复位后,到就地检查开关位置正常后,方可继续操作.倒闸操作原则认知知识要求:1、电气设备的状态2、倒闸操作的一般规定。

低压电缆绝缘电阻标准

低压电缆绝缘电阻标准

低压电缆绝缘电阻标准低压电缆绝缘电阻是指电缆绝缘材料在特定条件下的电阻值。

低压电缆绝缘电阻标准是对低压电缆绝缘电阻进行规范和要求的标准,其主要目的是为了确保电缆在正常工作条件下能够保持良好的绝缘性能,防止电缆绝缘老化、击穿等故障的发生,保障电气设备和线路的安全运行。

低压电缆绝缘电阻标准通常由国家标准、行业标准或企业标准等组成,其中国家标准是最基本、最重要的标准,它对低压电缆绝缘电阻的要求具有法律约束力,是电缆生产、安装和运行的依据。

在国家标准中,通常会规定低压电缆绝缘电阻的测试方法、测试条件、测试数值要求以及允许偏差范围等内容,以确保低压电缆绝缘电阻的准确性和稳定性。

低压电缆绝缘电阻标准的制定是经过充分的技术论证和实验验证的,其目的是为了保障电缆产品的质量和安全性。

在制定标准时,需要考虑电缆绝缘材料的特性、使用环境的要求以及电气设备的工作条件等因素,以确保标准的科学性和实用性。

同时,标准的制定还需要考虑到国际标准的接轨,以便于提高我国电缆产品的竞争力和国际地位。

低压电缆绝缘电阻标准的执行对于电缆行业和电气工程领域具有重要意义。

首先,它可以规范电缆生产企业的生产行为,促使其提高产品质量、优化生产工艺,确保产品符合国家标准的要求。

其次,它可以指导电气工程设计和施工单位在选型和使用电缆时,选择符合要求的产品,保证工程质量和安全性。

最后,它可以为监督检验部门提供明确的测试依据,对电缆产品进行质量监督和抽检,保障市场上电缆产品的质量和安全。

总的来说,低压电缆绝缘电阻标准的制定和执行对于保障电缆产品质量和电气设备安全运行具有重要意义。

只有严格执行标准要求,不断提高产品质量,才能更好地满足社会对电力、通信等方面的需求,促进电缆行业的健康发展。

希望各相关单位和人员都能充分重视低压电缆绝缘电阻标准,共同努力,为我国电缆产业的发展做出积极贡献。

电气设备绝缘的摇测技巧

电气设备绝缘的摇测技巧

电气设备绝缘的摇测方法一、配电变压器绝缘电阻的摇测配电变压器在安装或检修后投入运行前以及长期停用后,都要用电压为1000~2500V的摇表测量绕组绝缘电阻,测得的数值和测量时的油温应记入变压器档案内。

将测得的数值与配电变压器在使用期间测得的绝缘电阻值相比较,以判断变压器的绝缘状况。

如果配电变压器的绝缘电阻猛然降至初始值的50%或更低时,应予更换大修。

所测绝缘电阻的准确性,与测量方法和测量时的天气情况有非常密切的关系,测量时应注意以下事项:1、测量条件。

选择温度在5C以上,湿度在70%以下的天气进行测量。

2、测量电压。

摇测配变绝缘电阻应使用1000V或2500V的摇表,对变压器历次绝缘电阻进行比较时,所用摇表应为相间电压等级。

3、测量工程。

应测量配变一次绕组对二次绕组,一次绕组对地(配变铁芯或外壳)和二次绕组对地的绝缘电阻值。

4、测量安全。

测量前后,应将配变一次侧和二次侧各出线端分别接地放电,零线亦应断开,使绕组上残存的静电荷放尽,以保证安二、高压与低压避雷器绝缘电阻的摇测摇测高压阀型避雷器绝缘电阻,用1000V或2500V摇表。

摇测低压380V避雷器应使用500V或1000V摇表,将摇表两测试线分别接在避雷器的上、下接线柱上。

高压阀型号避雷器绝缘电阻标准见下表:低压380V避雷器绝缘电阻值不应小于1MQ。

三、绝缘子绝缘电阻的摇测用500~1000V摇表摇测低压绝缘子的绝缘电阻其值应不低于1MQ。

摇测方法如下:1、针式绝缘子。

将摇表(-)测试线接在铁脚上,连接线(+)连在螺丝刀的金属杆上,测试人员载绝缘手套,握着螺丝刀木柄,使螺丝刀金属尖(刀)在针式绝缘子顶部及颈部周围滑动。

滑动时,摇动摇表进行绝缘测量。

2、线轴式和蝶式绝缘子。

测量时,可在中间颈部圆周上绑一圈铜丝,将摇表的一根线连接在铜丝上,摇表的另一根线接在绝缘子的铁架上或铁担上。

3、单独对新的线轴式绝缘子摇测时比较费时。

测量时,将摇表的一根线接触绝缘子的外表面,另一根测试线绑在大号螺丝刀的长金属杆上,用金属杆端头插进绝缘子的内颈孔口内,在内孔避上下、左右反复滑动,测量其绝缘电阻值。

绝缘电阻测试工具(摇表)介绍

绝缘电阻测试工具(摇表)介绍

一、摇表(又叫兆欧表、绝缘电阻表)简介简介现代生活日新月异,人们一刻也离不开电。

在用电过程中就存在着用电安全问题,电器设备正常运行的最基本条件之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。

当受热和受潮时,绝缘材料便老化。

其绝缘电阻便降低。

从而造成电器设备漏电或短路事故的发生。

为了避免事故发生,就要求经常测量各种电器设备的绝缘电阻。

判断其绝缘程度是否满足设备需要。

普通电阻的测量通常有低电压下测量和高电压下测量两种方式。

而绝缘电阻由于一般数值较高(一般为兆欧级),在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。

兆欧表也叫绝缘电阻表,它是测量绝缘电阻最常用的仪表。

它在测量绝缘电阻时本身就有高电压电源,这就是它与测电阻仪表的不同之处。

兆欧表用于测量绝缘电阻即方便又可靠。

但是如果使用不当,它将给测量带来不必要的误差,我们必须正确使用兆欧表绝缘电阻进行测量。

准备工作兆欧表在工作时,自身产生高电压,而测量对象又是电气设备,所以必须正确使用,否则就会造成人身或设备事故。

使用前,首先要做好以下各种准备:(1)测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量,以保证人身和设备的安全。

(2)对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。

(3)被测物表面要清洁,减少接触电阻,确保测量结果的正确性。

(4)测量前要检查兆欧表是否处于正常工作状态,主要检查其“0”和“∞”两点。

即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在“0”位置,开路时应指在“∞”位置。

(5)兆欧表使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。

测量做好上述准备工作后就可以进行测量了,在测量时,还要注意兆欧表的正确接线,否则将引起不必要的误差甚至错误。

兆欧表的接线柱共有三个:一个为“L”即线端,一个“E”即为地端,再一个“G”即屏蔽端(也叫保护环),一般被测绝缘电阻都接在“L”“E”端之间,但当被测绝缘体表面漏电严重时,必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。

电缆头的制作和变压器调试

电缆头的制作和变压器调试

热缩电缆头的制作1、准备工作准备材料和工具,检查材料是否合格,核对电缆型号、规格,检查电缆是否受潮。

2)绝缘摇测用1000V摇表,对低压电缆进行绝缘摇测,绝缘电阻应大于10MΩ,如不符合要求,检查电缆是否受损或受潮;摇测完毕后,应将芯线分别对地放电。

3)剥电缆铠甲、打卡子A 绝缘合格后,根据电缆与设备联接的具体尺寸,测量电缆并做好标记。

锯掉多余电缆,剥除外护套。

B 剥电缆铠甲,用钢锯在第一道卡子向上3~5mm处,锯一环形深痕,深度为钢带厚度的2/3,不得锯透。

C 用螺丝刀在锯痕尖角处将钢带挑起,用钳子将钢带撕掉,随后将钢带锯口处用钢锉修理钢带毛刺,使其光滑。

D 将地线的焊接部位用钢锉处理,以备焊接。

E 在打钢带卡子的同时,多股铜线排列整齐后卡在卡子里。

F 利用电缆本身钢带做卡子,卡子宽度为钢带宽的1/2。

采用咬口的方法将卡子打牢,必须打两道,防止钢带松开,两道卡子的间距为15mm,见图6.3.2.8;也可采用铜丝缠绕的方式固定接地线。

4)接地线焊接接地线采用镀锡铜编织带,长度根据实际需要而定。

将接地线焊接于两层钢带上,焊接应牢固,不应有虚焊现象。

5)套电缆分支手套用填充胶填堵线芯根部的间缝,然后选用与电缆规格、型号相适应的热缩分支手套,套入线芯根部,均匀加热使软手套收缩。

6)压电缆接线鼻子A从芯线端头量出长度为线鼻子的深度,另加5mm,剥去电缆芯线绝缘,将接线鼻子内壁和芯线表面擦拭干净,除去氧化层和油渍,并在芯线上涂上中性凡士林。

B将芯线插入接线鼻子内,调节接线鼻子孔的方向到合适位置,用压线钳压紧接线鼻子,压接应在两道以上。

7)固定热缩管A用填充胶填满接线鼻子根部裸露的线间缝与压坑。

B将热缩管套入电缆各芯线与接线端子的连接部位,用喷灯沿轴向加热,使热缩管均匀收缩,包紧接头,加热收缩时不应产生褶皱和裂缝。

8)连接设备将已制作好终端头的电缆,固定在预先做好的电缆头支架上,并将芯线分开。

根据接线端子的型号选用螺栓,将电缆接线端子压接在设备上,注意应使螺栓由下向上或从内向外穿,平垫和弹簧垫应安装齐全。

各种电气设备绝缘的摇测方法

各种电气设备绝缘的摇测方法

各种电气设备绝缘的摇测方法一、配电变压器绝缘电阻的摇测配电变压器在安装或检修后投入运行前以及长期停用后,都要用电压为1000~2500V的摇表测量绕组绝缘电阻,测得的数值和测量时的油温应记入变压器档案内。

将测得的数值与配电变压器在使用期间测得的绝缘电阻值相比较,以判断变压器的绝缘状况。

如果配电变压器的绝缘电阻猛然降至初始值的50%,或更低时,应予更换大修。

所测绝缘电阻的准确性,与测量方法和测量时的天气情况有非常密切的关系,测量时应注意以下事项:1、测量条件。

选择温度在5℃以上,湿度在70%以下的天气进行测量;2、测量电压。

摇测配变绝缘电阻应使用1000V或2500V的摇表,对变压器历次绝缘电阻进行比较时,所用摇表应为相间电压等级;3、测量项目。

应测量配变一次绕组对二次绕组,一次绕组对地(配变铁芯或外壳)和二次绕组对地的绝缘电阻值;4、测量安全。

测量前后,应将配变一次侧和二次侧各出线端分别接地放电,零线亦应断开,使绕组上残存的静电荷放尽,以保证安全。

二、高压与低压避雷器绝缘电阻的摇测摇测高压阀型避雷器绝缘电阻,用1000V或2500V摇表;摇测低压380V避雷器应使用500V或1000V摇表,将摇表两测试线分别接在避雷器的上、下接线柱上。

高压阀型号避雷器绝缘电阻标准见下表:低压380V避雷器绝缘电阻值不应小于1MΩ。

三、绝缘子绝缘电阻的摇测用500~1000V摇表摇测低压绝缘子的绝缘电阻其值应不低于1MΩ。

摇测方法如下:1、针式绝缘子。

将摇表(-)测试线接在铁脚上,连接线(+)连在螺丝刀的金属杆上,测试人员载绝缘手套,握着螺丝刀木柄,使螺丝刀金属尖(刀)在针式绝缘子顶部及颈部周围滑动。

滑动时,摇动摇表进行绝缘测量。

2、线轴式和蝶式绝缘子。

测量时,可在中间颈部圆周上绑一圈铜丝,将摇表的一根线连接在铜丝上,摇表的另一根线接在绝缘子的铁架上或铁担上。

3、单独对新的线轴式绝缘子摇测时比较费时。

电气设备遥测绝缘标准

电气设备遥测绝缘标准

电气设备遥测绝缘标准
1、配电变压器绝缘电阻遥测:3-10KV:300兆;20-35KV:400
兆欧.
在运行前,用1000--2500v的摇表测量绕组绝缘电阻,测得的阻值与使用期间测得的电阻值比较,如绝缘电阻猛降至初始值的50%,应予更换大修.
2、高低压避雷器绝缘电阻遥测
1)遥测高压避雷器,用1000--2500V摇表,绝缘电阻不应小于1兆欧/kV
2)遥测低压380V避雷器,用500V摇表,绝缘电阻不应小于1兆欧3、绝缘子绝缘电阻遥测:高压绝缘子绝缘电阻不应小于1兆欧/kV;380V设备用500V摇表测量大于0.5兆欧.
4、电力电缆遥测:1-3KV:50兆欧6KV以上:100兆欧
5、电动机遥测:380V设备用500V摇表测量大于0.5兆欧
IKV以上设备,用1KV或2500V摇表测量:绝缘电阻不应小于1兆欧/kV.
备注:电器设备遥测绝缘值应和上次遥测绝缘值做比较,如没有太大变化,可按上面所列标准执行;如反差太大,应仔细查明原因,严禁盲目送电.。

摇绝缘[方案]

摇绝缘[方案]

摇绝缘的原理和相关知识,步骤及注意事项0000摇表测量时,手摇表内的发电机,发出相应的较恒定的电压加在被测元件的一个接线端和接地端上,根据产生的漏电流的大小,即可测出电器的对地电阻值,即绝缘电阻值。

按测量电压的不同,摇表分为250V、500V、1000V等不同规格型号。

0000一般绝缘材料的绝缘性能,会因为电压的升高而降低,电压越高绝缘性能越低,电压越高漏电电流越大,超过一定的电压时就会击穿。

普通的万用表内部电池的电压最高不超过22V,在这样的电压下测量绝缘材料的绝缘电阻,只能适用于22V以下的电路,对于高压电路是不能适用的,要想测量适于220V电路中绝缘材料的绝缘电阻,为了达到最大的安全系数,就必须以更高的电压下来检验,对于220V电路中适用的绝缘材料,就以500V或更高的电压来检验,以达到绝对的高安全要求的。

所以,要测量高压下绝缘材料的绝缘电阻,就要提供一个500--1000V的测量电压。

我们用的摇表,内部有一个高压主低电流有发电机,在摇动时就会产生500--1000V的微电流高压,给测量提供一个高压条件,这样才能检测出所测材料的绝缘电阻或绝缘性能。

0000兆欧表又称摇表,是专门用于测量绝缘电阻的仪表,它的计量单位是兆欧(MΩ)。

一、兆欧表的结构和工作原理1.兆欧表的结构常用的手摇式兆欧表,主要由磁电式流比计和手摇直流发电机组成,输出电压有500V、1000V、2500V、5000V几种。

随着电子技术的发展,现在也出现用干电池及晶体管直流变换器把电池低压直流转换为高压直流,来代替手摇发电机的兆欧表。

磁电式流比计是测量机构。

如图3-6所示:可动线圈1与2互成一定角度,放置在一个有缺口的圆柱形铁心5的外面,并与指针固定在同一转轴上;极掌4为不对称形状,以使空气隙不均匀。

2.兆欧表的工作原理兆欧表的工作原理如图3-7所示。

被测电阻RX接于兆欧表测量端子“线端”L与“地端”E之间。

摇动手柄,直流发电机输出直流电流。

电力电缆绝缘的测定方法

电力电缆绝缘的测定方法

1、阐述电力电缆绝缘的测定方法(一)测定绝缘电阻:使用绝缘电阻测定仪(摇表)测定,试验接线图如图所示。

测定绝缘电阻接线图试验步骤如下:1、拆除被试物的电源及一切对外连线后,将被试物接地放电,放电时间不得少与1分钟,电容量较大的试物不得少于2分钟。

2、用干燥、清洁的软布,擦去被试物表面的污垢。

3、将摇表放在水平位置,并在额定转速下(120转/分)调整指针至“∞”。

有些型号的摇表火线(L)与地线(E)短时间搭接一下。

4、将被试物接地线接于“E”或“3”端子上,将被试物引出线接于“L”或“JI”端子上,如被试物表面有可能产生泄漏电流时,应加遮蔽,接于“G”端子上,如图5、以恒定速度转动摇把(每分钟120转),待1分钟后,记录其绝缘电阻值。

6、在录制吸收曲线时,为了在开始计算时能加上全部电压,应于摇表接地侧装一绝缘良好的刀闸,达到额定转速后,合上刀闸,同时开始计算时间,在15秒和60秒各记录一次读数。

7、试验完毕或重复试验时,必须将被试物对地充分放电,至少2分钟。

8、记录被试物温度和气候情况。

注意事项:1、摇表L端引线与E端引线不要靠在一起,如引线必须经其他支持物和被试物连接时,则该支持物必须均匀绝缘良好,否则影响测量的准确性。

2、摇表转速应尽可能保持额定值,并维持均匀转速,转动速度不得底于额定转速的80%。

3、不同电压等级的被试物,使用不同规格的摇表。

如无特殊要求,一般低压设备使用500V摇表;10KV及以下的高压设备使用1000V和2500V摇表;10KV以上的高压设备用2500V摇表;110KV及以上的设备使用5000 V摇表。

4、绝缘电阻测定一般在周围空气温度不低于5℃进行。

(二)泄漏电流和直流耐压试验:K—电源开关;RD—溶丝;K1—给电按钮;K2—断电开关;CJ—交流—接触器;DL—电流继电器;LD—绿灯;HD—红灯;TY—调压器;SYB—试验(升压)变压器;R1—保护电阻;R2—限流电阻;Q—球隙;B—被试变压器;泄漏电流试验原理与摇表试验完全相同。

绝缘电阻怎么测测试记录怎么填(低压系统)

绝缘电阻怎么测测试记录怎么填(低压系统)

该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。

表中A代表第一相、B代表第二相、C代表第三相、N代表零线(中性线)接地线。

施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录。

楼宇总配电室、楼层配电箱、户内配电盘,都需要进行测试的。

绝缘电阻测试1.要求:电气线路安装后,在送电前应对所有的电气线路(包括明敷和暗敷、电缆)进行线路的绝缘电阻测试,达不到绝缘要求的严禁送电。

2.目的:通过绝缘电阻测试,检查和掌握线路敷设和电气安装的施工质量,避免发生漏电、短路等用电安全事故。

3.方法:(1)电气线路敷设中的明配线,暗配线及低压电缆均应作绝缘测试。

(2)用500V兆欧表(摇表)进行测试,测试工具应有计量检测(型号、编号、有效期)。

(3)48V以下线路及设备应与单相220V线路测试相同。

(4)测试数量必须符合设计图的回路数,即对每一个用电回路均应测试。

(5)线路测试时导线间,导线对地的绝缘电阻应大于0.5MΩ。

(6)电动机绝缘测试值应≥1MΩ。

(7)大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于0.5MΩ。

(8)认真填写绝缘电阻测试单,并请有关部门或业主验收签证。

回路编号:通过电缆、电线的系统图(注意要系统图,上有对应的回路编号,比如:+1AA1-1)线路型号、规格、敷设方法:规格型号系统图上也有比如:4*2.5mm2 敷设方法:直埋、桥架、穿管等。

绝缘电阻:A、B、C表示三相电A相B相C相。

如果是单相的A-C、A-B什么的就不用填,N是零线、PE是接地保护线。

如果是三相五线电就得填满,不过阻值基本大同小异,复制+改改就OK了电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度有关,额定电压6KV 及以上的应不小于100MΩ,额定电压1~3KV时应不小于50MΩ。

1KV一下三四十兆欧就满足要求了。

一般零线与地线都是从同一个接地点引出的,正常情况下他们之间的电阻值应该为0,但有特殊情况,所有把开关拉开,这样零对地电阻应该要很大,否则说明没有正常正确安装接地线,表格中所填应该是特殊情况下的阻值(本人也不是很确定),所以应该填大阻值。

摇表及摇表的使用方法

摇表及摇表的使用方法

摇表,是为了避免事故发生,用于测量各种电器设备的绝缘电阻的兆欧级电阻表现代生活日新月异,人们一刻也离不开电。

在用电过程中就存在着用电安全问题,电器设备正常运行的最基本条件之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。

当受热和受潮时,绝缘材料便老化。

其绝缘电阻便降低。

从而造成电器设备漏电或短路事故的发生。

为了避免事故发生,就要求经常测量各种电器设备的绝缘电阻。

判断其绝缘程度是否满足设备需要。

普通电阻的测量通常有低电压下测量和高电压下测量两种方式。

而绝缘电阻由于一般数值较高(一般为兆欧级),在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。

兆欧表也叫绝缘电阻表,它是测量绝缘电阻最常用的仪表。

它在测量绝缘电阻时本身就有高电压电源,这就是它与测电阻仪表的不同之处。

兆欧表用于测量绝缘电阻即方便又可靠。

但是如果使用不当,它将给测量带来不必要的误差,我们必须正确使用兆欧表绝缘电阻进行测量。

准备工作兆欧表在工作时,自身产生高电压,而测量对象又是电气设备,所以必须正确使用,否则就会造成人身或设备事故。

使用前,首先要做好以下各种准备:(1)测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量,以保证人身和设备的安全。

(2)对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。

(3)被测物表面要清洁,减少接触电阻,确保测量结果的正确性。

(4)测量前要检查兆欧表是否处于正常工作状态,主要检查其“0”和“∞”两点。

即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在“0”位置,开路时应指在“∞”位置。

(5)兆欧表使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。

测量做好上述准备工作后就可以进行测量了,在测量时,还要注意兆欧表的正确接线,否则将引起不必要的误差甚至错误。

兆欧表的接线柱共有三个:一个为“L”即线端,一个“E”即为地端,再一个“G”即屏蔽端(也叫保护环),一般被测绝缘电阻都接在“L”“E”端之间,但当被测绝缘体表面漏电严重时,必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。

摇表的使用方法

摇表的使用方法

摇表的使用方法摇表又称兆欧表,是用来测量被测设备的绝缘电阻和高值电阻的仪表,它由一个手摇发电机、表头和三个接线柱(即L:线路端、E:接地端、G:屏蔽端)组成。

摇表又称兆欧表,其用途是测试线路或电气设备的绝缘状况。

使用方法及注意事项如下:1、首先选用与被测元件电压等级相适应的摇表,对于500V及以下的线路或电气设备,应使用500V或1000V的摇表。

对于500V以上的线路或电气设备,应使用1000V或2500V的摇表。

2、用摇表测试高压设备的绝缘时,应由两人进行。

3、测量前必须将被测线路或电气设备的电源全部断开,即不允许带电测绝缘电阻。

并且要查明线路或电气设备上无人工作后方可进行。

4、摇表使用的表线必须是绝缘线,且不宜采用双股绞合绝缘线,其表线的端部应有绝缘护套;摇表的线路端子“L”应接设备的被测相,接地端子“E”应接设备外壳及设备的非被测相,屏蔽端子“G”应接到保护环或电缆绝缘护层上,以减小绝缘表面泄漏电流对测量造成的误差。

5、测量前应对摇表进行开路校检。

摇表“L”端与“E”端空载时摇动摇表,其指针应指向“∞”;摇表“L”端与“E”端短接时,摇动摇表其指针应指向“0”。

说明摇表功能良好,可以使用。

6、测试前必须将被试线路或电气设备接地放电。

测试线路时,必须取得对方允许后方可进行。

7、测量时,摇动摇表手柄的速度要均匀120r/min为宜;保持稳定转速1min后,取读数,以便躲开吸收电流的影响。

8、测试过程中两手不得同时接触两根线。

9、测试完毕应先拆线,后停止摇动摇表。

以防止电气设备向摇表反充电导致摇表损坏。

10、雷电时,严禁测试线路绝缘。

问题集:380伏电动机一般用500伏或1000伏兆欧表。

摇表是靠自身发电产生电流来测量电阻的,被测物体不得带电,测试前就要先放电,不然会影响测试结果。

请问用摇表测负载的绝缘电阻标准是多少?一般测量超过1MΩ就合符低压设备绝缘要求。

现在的标准好像是380v 0.5M以上。
