LED恒流驱动简介由于LED是特性敏感的半导体器件，又具有负温度特性，因而在应用过程中需要对其进行稳定工作状态和保护，从而产生了驱动的概念。
LED器件对驱动电源的要求近乎于苛刻，LED不像普通的白炽灯泡，可以直接连接220V的交流市电。
LED是2～3伏的低电压驱动，必须要设计复杂的变换电路，不同用途的LED灯，要配备不同的电源适配器。
国际市场上国外客户对LED驱动电源的效率转换、有效功率、恒流精度、电源寿命、电磁兼容的要求都非常高，设计一款好的电源必须要综合考虑这些因数，因为电源在整个灯具中的作用就好比像人的心脏一样重要。
LED驱动电源把电源供应转换为特定的电压电流以驱动LED发光的电压转换器，通常情况下：LED驱动电源的输入包括高压工频交流（即市电）、低压直流、高压直流、低压高频交流（如电子变压器的输出）等。
而LED驱动电源的输出则大多数为可随LED正向压降值变化而改变电压的恒定电流源。
LED电源核心元件包括开关控制器、电感器、开关元器件（MOSfet）、反馈电阻、输入滤波器件、输出滤波器件等等。
根据不同场合要求、还要有输入过压保护电路、输入欠压保护电路，LED开路保护、过流保护等电路。
LED的恒流驱动用LED作为显示器或其他照明设备或背光源时，需要对其进行恒流驱动，主要原因是：1. 避免驱动电流超出最大额定值，影响其可靠性。
2. 获得预期的亮度要求，并保证各个LED亮度、色度的一致性3.能有效的避免雷击，电网的浪涌，过电流，过电压的保护，使LED寿命提高。
存在问题：要处理好散热问题，散热问题没有处理好就会影响LED寿命。
目前LED均采用直流驱动，因此在市电与LED之间需要加一个电源适配器即LED 驱动电源。
它的功能是把交流市电转换成合适LED的直流电。
根据电网的用电规则和LED 的驱动特性要求，在选择和设计LED驱动电源时要考虑到以下几点：1.高可靠性特别像LED路灯的驱动电源，装在高空，维修不方便，维修的花费也大。
高功率因数、无频闪LED恒流驱动芯片
高功率因数、无频闪LED恒流驱动芯片
一、隔离式、无频闪高功率因数驱动芯片SM7650
1.1 概述
SM7650 是一款应用于中功率的高功率因数、高精度、高效率的原边反
馈LED 恒流驱动控制芯片。
适用于90Vac~264Vac 输入电压范围，系统的功率因数大于0.98，效率高于85%，恒流精度小于±3%。
同时，输出端无工频闪烁，THD具有VDD 欠压保护，GATE 输出钳位以及输出过压、开路、短路等
保护功能。
可通过EFT、雷击、浪涌等可靠性测试，可通过3C、UL、CE 等认证标准。
1.2 特点：
l 适用于两级、高功率因数隔离方案;
l 系统输出电流无工频闪烁;
l 功率因数大于0.98;
l 效率可达85%以上;
l 恒流精度小于±3%;
l THD 小于10%;
l 高功率因数控制专利技术;
l 具有输出开/短路保护、VDD 欠压保护等多种保护功能;
l 封装形式：SOP16;
二、非隔离式、无频闪高功率因数驱动芯片SM7630
1.1 概述
SM7630 是一款应用于中功率非隔离LED 照明的高性能升压PFC 和高效率降压BUCK 组合控制芯片。
可以在全电压输入范围内实现高精度、高PF 恒。
LED降压恒流驱动IC

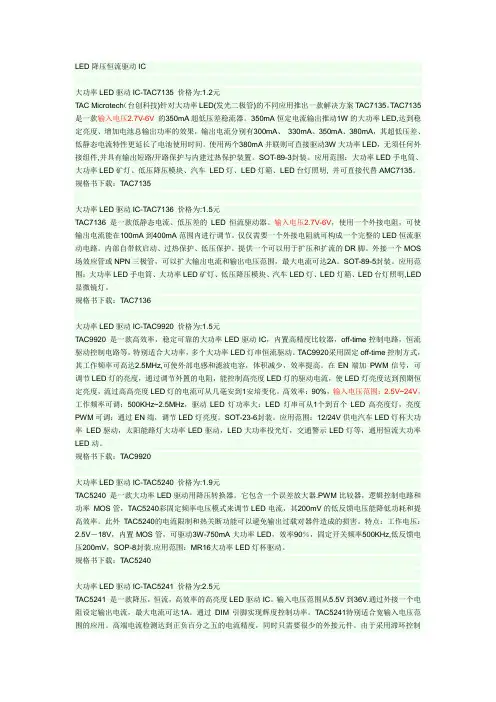

LED降压恒流驱动IC大功率LED驱动IC-TAC7135 价格为:1.2元TAC Microtech（台创科技)针对大功率LED(发光二极管)的不同应用推出一款解决方案TAC7135。
TAC7135是一款输入电压2.7V-6V 的350mA超低压差稳流器。
350mA恒定电流输出推动1W的大功率LED,达到稳定亮度、增加电池总输出功率的效果，输出电流分别有300mA、330mA、350mA、380mA，其超低压差、低静态电流特性更延长了电池使用时间。
使用两个380mA并联则可直接驱动3W大功率LED，无须任何外接组件,并具有输出短路/开路保护与内建过热保护装置。
SOT-89-3封装。
应用范围：大功率LED手电筒、大功率LED矿灯、低压降压模块、汽车LED灯、LED灯箱、LED台灯照明, 并可直接代替AMC7135。
规格书下载：TAC7135大功率LED驱动IC-TAC7136 价格为:1.5元TAC7136 是一款低静态电流、低压差的LED恒流驱动器。
输入电压2.7V-6V，使用一个外接电阻，可使输出电流能在100mA到400mA范围内进行调节。
仅仅需要一个外接电阻就可构成一个完整的LED恒流驱动电路。
内部自带软启动、过热保护、低压保护。
提供一个可以用于扩压和扩流的DR脚。
外接一个MOS 场效应管或NPN三极管，可以扩大输出电流和输出电压范围，最大电流可达2A。
SOT-89-5封装。
应用范围：大功率LED手电筒、大功率LED矿灯、低压降压模块、汽车LED灯、LED灯箱、LED台灯照明,LED 显微镜灯。
规格书下载：TAC7136大功率LED驱动IC-TAC9920 价格为:1.5元TAC9920 是一款高效率，稳定可靠的大功率LED驱动IC，内置高精度比较器，off-time控制电路，恒流驱动控制电路等，特别适合大功率，多个大功率LED灯串恒流驱动。
TAC9920采用固定off-time控制方式，其工作频率可高达2.5MHz,可使外部电感和滤波电容，体积减少，效率提高。
led 驱动电源 常用芯片
led 驱动电源常用芯片1. led驱动电源的常用芯片LED（light emitting diode）在现代的照明系统中被广泛应用，因为它们具有高效节能、长寿命、低电压、高可靠性和易于调节亮度等优点。
LED驱动电源是将低电压、高电流（通常是几百mAh）转化为高电压和低电流（数十mH）来驱动LED的电源。
不同的LED驱动器需要不同的控制策略和电路设计，以匹配每个LED应用的特定需要。
本文将介绍LED驱动电源的常用芯片。
2. 交流-直流转换器芯片交流-直流转换器芯片（AC-DC Converter）通常用于LED灯泡或LED应用中，将交流电源转换为稳定的直流电源。
此类芯片的特点是相对便宜，有多种模式（如锁相环模式、控制输入模式）和保护功能（如过温、过流、过压保护等）。
常见的交流-直流转换器芯片有：LM2574、LM2675、LM3445、LM3914、LTC3129和LTC3830等。
3. 单片机芯片单片机芯片可用于驱动LED显示器、LED照明和LED背光等LED应用。
它们具有速度快、灵活性高、功耗低等优点。
单片机芯片通常可以通过程序来精确控制LED亮度、开/关时间、PWM宽度等参数，而无需传统电路中的RC电路或电阻等元件。
常用的单片机芯片有：AVR、PIC、STC、STM32和Arduino等。
4. 隔离控制芯片隔离控制芯片与交流-直流转换器芯片相似，但具有更高的安全性和稳定性，可用于可以承受一定电压的LED应用。
隔离转换器通过高频变压器来隔离输入和输出，可以在引入DC-DC转换器之前隔离载荷，从而实现保护驱动器和LED的目的。
常见的隔离型控制芯片有：UC3843、FAN7380、FAN7529、LM5035和LT8315等。
5. 电压调节器芯片电压调节器（Voltage Regulator）芯片是用于调节电压输出的电路。
LED驱动电源通常需要一个稳定的、可调节的输出电压，以提供所需的高电压来驱动LED。
led驱动ic方案

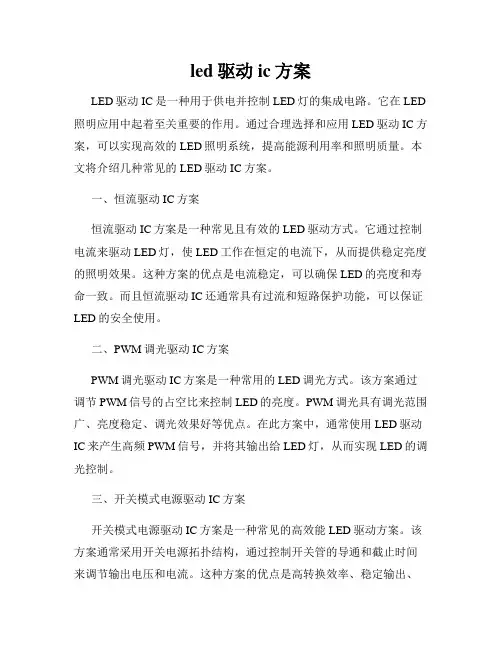

led驱动ic方案LED驱动IC是一种用于供电并控制LED灯的集成电路。
它在LED 照明应用中起着至关重要的作用。
通过合理选择和应用LED驱动IC方案，可以实现高效的LED照明系统，提高能源利用率和照明质量。
本文将介绍几种常见的LED驱动IC方案。
一、恒流驱动IC方案恒流驱动IC方案是一种常见且有效的LED驱动方式。
它通过控制电流来驱动LED灯，使LED工作在恒定的电流下，从而提供稳定亮度的照明效果。
这种方案的优点是电流稳定，可以确保LED的亮度和寿命一致。
而且恒流驱动IC还通常具有过流和短路保护功能，可以保证LED的安全使用。
二、PWM调光驱动IC方案PWM调光驱动IC方案是一种常用的LED调光方式。
该方案通过调节PWM信号的占空比来控制LED的亮度。
PWM调光具有调光范围广、亮度稳定、调光效果好等优点。
在此方案中，通常使用LED驱动IC来产生高频PWM信号，并将其输出给LED灯，从而实现LED的调光控制。
三、开关模式电源驱动IC方案开关模式电源驱动IC方案是一种常见的高效能LED驱动方案。
该方案通常采用开关电源拓扑结构，通过控制开关管的导通和截止时间来调节输出电压和电流。
这种方案的优点是高转换效率、稳定输出、可靠性高等特点。
此外，开关模式电源驱动IC还常常具有过温、过载等保护功能，确保LED的安全运行。
四、恒压驱动IC方案对于某些特定应用场景，如LED背光模块、LED显示屏等，需要稳定的电压驱动。
恒压驱动IC方案是一种常见的解决方案。
它通过控制输出电压的稳定性来驱动LED。
在此方案中，常常使用恒压驱动IC 控制DC-DC变换器，将输入电源的电压转换为LED所需的稳定输出电压。
总结：LED驱动IC方案各有特点，适用于不同的LED照明应用场景。
恒流驱动IC方案适用于要求亮度和寿命一致的场合；PWM调光驱动IC 方案适用于要求调光范围广的场合；开关模式电源驱动IC方案适用于要求高效能和稳定输出的场合；恒压驱动IC方案适用于某些特殊的LED应用场景。
灯驱动芯片

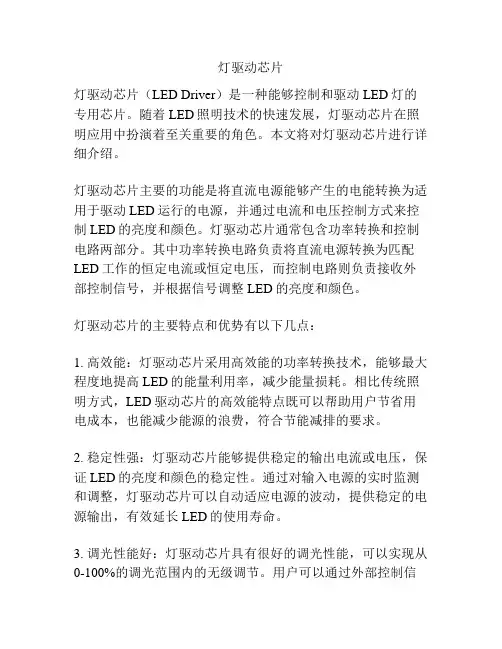

灯驱动芯片灯驱动芯片（LED Driver）是一种能够控制和驱动LED灯的专用芯片。
随着LED照明技术的快速发展，灯驱动芯片在照明应用中扮演着至关重要的角色。
本文将对灯驱动芯片进行详细介绍。
灯驱动芯片主要的功能是将直流电源能够产生的电能转换为适用于驱动LED运行的电源，并通过电流和电压控制方式来控制LED的亮度和颜色。
灯驱动芯片通常包含功率转换和控制电路两部分。
其中功率转换电路负责将直流电源转换为匹配LED工作的恒定电流或恒定电压，而控制电路则负责接收外部控制信号，并根据信号调整LED的亮度和颜色。
灯驱动芯片的主要特点和优势有以下几点：1. 高效能：灯驱动芯片采用高效能的功率转换技术，能够最大程度地提高LED的能量利用率，减少能量损耗。
相比传统照明方式，LED驱动芯片的高效能特点既可以帮助用户节省用电成本，也能减少能源的浪费，符合节能减排的要求。
2. 稳定性强：灯驱动芯片能够提供稳定的输出电流或电压，保证LED的亮度和颜色的稳定性。
通过对输入电源的实时监测和调整，灯驱动芯片可以自动适应电源的波动，提供稳定的电源输出，有效延长LED的使用寿命。
3. 调光性能好：灯驱动芯片具有很好的调光性能，可以实现从0-100%的调光范围内的无级调节。
用户可以通过外部控制信号或直接调节芯片内部的电阻来实现对LED亮度的调节，满足不同的照明需求。
4. 多种保护功能：灯驱动芯片通常会集成多种保护功能，如过流保护、过温保护和短路保护等。
当LED发生异常情况时，芯片能够及时检测到并采取相应保护措施，避免由于LED损坏导致整个照明系统的故障。
5. 灵活性强：灯驱动芯片能够适应不同的LED灯具和照明应用需求。
芯片的输入电压范围广泛，可以适应不同国家和地区的电网标准；输出电流和电压也可以灵活调节，满足不同LED灯的驱动需求。
总结来说，灯驱动芯片在LED照明应用中发挥着至关重要的作用。
它不仅可以提供稳定、高效的电源驱动，保证LED的亮度和颜色的稳定性，还具有良好的调光性能和多种保护功能。
非隔离pwm调光led恒流芯片
非隔离PWM调光LED恒流芯片一、什么是非隔离PWM调光LED恒流芯片？非隔离PWM调光LED恒流芯片是一种用于LED灯的驱动芯片，它具有非隔离式PWM调光特性和LED恒流驱动特性。
它通过调节电流来控制LED的亮度，实现LED灯的调光功能。
与隔离式PWM调光LED 恒流芯片相比，非隔离式PWM调光LED恒流芯片具有功率效率高、成本低、体积小等优点。
二、非隔离PWM调光LED恒流芯片的工作原理1. LED恒流驱动原理LED恒流驱动是指在LED工作时，通过电路自动调节电流保持LED的亮度稳定。
非隔离PWM调光LED恒流芯片利用电路内部的反馈控制功能，实现LED的恒流驱动。
2. PWM调光原理PWM（脉冲宽度调制）是一种调节电路的工作方式，它通过控制电路工作时间和断断时间的长度来改变电路输出的平均电压或电流，从而达到调光的目的。
非隔离PWM调光LED恒流芯片利用PWM调光原理，通过调节脉冲宽度来控制LED的亮度。
三、非隔离PWM调光LED恒流芯片的特点1. 高效率：非隔离PWM调光LED恒流芯片具有高效率的特点，能够有效降低LED灯的功耗。
2. 稳定性好：通过LED恒流驱动和PWM调光原理，非隔离PWM调光LED恒流芯片能够保持LED的亮度稳定，避免闪烁和光线不均匀现象。
3. 体积小：非隔离PWM调光LED恒流芯片集成度高，体积小，适用于小型LED灯的驱动。
4. 成本低：非隔离PWM调光LED恒流芯片的制造成本较低，适用于大规模应用。
四、非隔离PWM调光LED恒流芯片的应用领域1. 家居照明：非隔离PWM调光LED恒流芯片可以应用于家庭LED 灯的调光驱动，实现智能照明功能。
2. 商业照明：非隔离PWM调光LED恒流芯片适用于商业场所的LED灯调光，满足不同环境下的光照需求。
3. 汽车照明：非隔离PWM调光LED恒流芯片可应用于汽车前照灯、尾灯等LED灯的调光驱动。
4. 其他领域：非隔离PWM调光LED恒流芯片还可应用于舞台灯光、广告照明等领域。
LED灯的恒流驱动芯片介绍
LED灯的恒流驱动芯片介绍恒流驱动芯片的作用是提供稳定的电流输出，以保持LED灯的亮度恒定。
LED灯的亮度与电流成正比，如果电流波动，LED灯的亮度也会波动。
因此，一个稳定的电流输入是确保LED灯稳定亮度的关键。
恒流驱动芯片的工作原理是利用负反馈回路来实现对电流的恒定控制。
当输入电压发生变化时，芯片会自动调整输出电流，以确保恒定的电流输出。
这种反馈机制使得LED灯的亮度不会受到外界环境的影响。
恒流驱动芯片具有多种保护功能，以确保LED灯的安全使用。
它通常包括过流保护，过压保护，过温保护等功能，当发生异常情况时，芯片会自动断开电流输出，以保护LED灯和芯片本身。
恒流驱动芯片的选择要根据LED灯的功率和电源电压来确定。
不同功率和电源电压的LED灯需要不同规格的恒流驱动芯片。
因此，在选择恒流驱动芯片时，需要考虑LED灯的需求，并选择符合要求的芯片。
恒流驱动芯片的优点之一是高效的能源转化能力。
它可以通过电流的恒定输出减少能耗，并确保LED灯的寿命。
由于恒流驱动芯片能够根据实际需要调整输出功率，LED灯在使用过程中不会浪费能量，从而提高能源利用效率。
另一个优点是恒流驱动芯片的可靠性和稳定性。
由于其具有多种保护功能，能够及时检测和处理异常情况，保证LED灯的正常工作。
同时，该芯片的电流输出稳定，不受外界环境的影响，能够在各种工作环境下保持恒定的亮度。
除了以上优点，恒流驱动芯片还具有较小的体积和重量，适用于各种LED照明产品的设计。
它可以在有限的空间中集成多种功能，提高产品的紧凑性和便携性。
总的来说，恒流驱动芯片是LED照明产品中不可缺少的重要组件。
它具有稳定的电流输出和高效的能源转化能力，能够保障LED灯的稳定亮度和长寿命。
同时，它的多种保护功能和可靠性使LED灯更加安全可靠。
随着科技的不断发展，恒流驱动芯片将会变得更加先进和智能化，为人们的照明需求提供更好的解决方案。
LED灯的恒流驱动芯片介绍
LED灯的恒流驱动芯片介绍LED灯的恒流驱动芯片是一种用于LED照明系统中的电子器件，其主要功能是稳定电流以确保LED灯的正常工作。
在LED灯中，常常需要使用恒流驱动芯片来控制LED的亮度和保证其寿命。
本文将从工作原理、特点和应用等方面介绍LED灯的恒流驱动芯片。
一、工作原理LED灯的恒流驱动芯片的工作原理主要是通过对电流进行反馈控制来实现恒流输出。
通常情况下，LED灯的工作电流为几十毫安到几百毫安之间，而且通常需要保持在恒定的范围内。
恒流驱动芯片通过电流反馈回路对LED电流进行测量和控制，实现输出电流的稳定和可调。
其基本原理是使用电流源通过对负载进行不间断的电流反馈调整，以使负载电流始终维持在设定的恒定数值。
二、特点1.稳定性：LED灯的恒流驱动芯片能够提供稳定的恒流输出，使LED 灯在不同的工作条件下都能保持稳定亮度。
这对于需要保持一致性光照的场景来说尤为重要。
2.高效性：采用恒流驱动芯片可以提高LED灯的能源利用效率，避免功率浪费和发热过多，从而延长LED的使用寿命。
3.可调性：恒流驱动芯片可以根据实际需要调整LED灯的亮度，以满足不同场景和要求下的光照需求。
4.安全性：恒流驱动芯片具有过流、过温和短路等多种保护功能，能够有效保护LED灯和驱动电路的安全运行。
三、应用1.家居照明：恒流驱动芯片广泛应用于家居照明领域，如LED灯管、LED灯泡和LED筒灯等。
其恒流输出稳定，能够提供一致的光照效果。
2.商业照明：在商业照明领域，如商场、办公室和酒店等场所，采用恒流驱动芯片的LED灯能够提供高效能的光照效果，降低能源消耗。
3.汽车照明：恒流驱动芯片还被广泛应用于汽车照明系统中，如车前灯、车尾灯和车内照明等。
恒流输出稳定，可调亮度，提高安全性和可靠性。
4.健康照明：近年来，恒流驱动芯片也在健康照明领域得到广泛应用。
采用可调光亮度的LED灯可以模拟自然光照的变化，对人体的生理和心理健康有积极的影响。
各种LED恒流驱动及恒流IC芯片盘点
各种LED恒流驱动及恒流IC芯片盘点LED恒流驱动简介由于LED是特性敏感的半导体器件，又具有负温度特性，因而在应用过程中需要对其进行稳定工作状态和保护，从而产生了驱动的概念。
LED器件对驱动电源的要求近乎于苛刻，LED不像普通的白炽灯泡，可以直接连接220V的交流市电。
LED是2～3伏的低电压驱动，必须要设计复杂的变换电路，不同用途的LED灯，要配备不同的电源适配器。
国际市场上国外客户对LED驱动电源的效率转换、有效功率、恒流精度、电源寿命、电磁兼容的要求都非常高，设计一款好的电源必须要综合考虑这些因数，因为电源在整个灯具中的作用就好比像人的心脏一样重要。
LED驱动电源把电源供应转换为特定的电压电流以驱动LED发光的电压转换器，通常情况下：LED驱动电源的输入包括高压工频交流（即市电）、低压直流、高压直流、低压高频交流（如电子变压器的输出）等。
而LED驱动电源的输出则大多数为可随LED正向压降值变化而改变电压的恒定电流源。
LED电源核心元件包括开关控制器、电感器、开关元器件（MOSfet）、反馈电阻、输入滤波器件、输出滤波器件等等。
根据不同场合要求、还要有输入过压保护电路、输入欠压保护电路，LED开路保护、过流保护等电路。
LED的恒流驱动用LED作为显示器或其他照明设备或背光源时，需要对其进行恒流驱动，主要原因是：1. 避免驱动电流超出最大额定值，影响其可靠性。
2. 获得预期的亮度要求，并保证各个LED亮度、色度的一致性3.能有效的避免雷击，电网的浪涌，过电流，过电压的保护，使LED寿命提高。
存在问题：要处理好散热问题，散热问题没有处理好就会影响LED寿命。
目前LED均采用直流驱动，因此在市电与LED之间需要加一个电源适配器即LED驱动电源。
它的功能是把交流市电转换成合适LED的直流电。
根据电网的用电规则和LED的驱动特性要求，在选择和设计LED驱动电源时要考虑到以下几点：1.高可靠性特别像LED路灯的驱动电源，装在高空，维修不方便，维修的花费也大。
led恒流源驱动芯片
led恒流源驱动芯片
LED恒流源驱动芯片，也称为LED驱动芯片，是用于控制和驱动LED（发光二极管）的电子芯片。
LED恒流源驱动芯片的主要功能是确保LED稳定的工作电流，以提供一致的亮度和色彩。
LED恒流源驱动芯片通常具有以下特点和功能：
1.恒流源：LED驱动芯片内部集成了恒流源电路，用于提供
稳定的电流给LED，以确保亮度稳定且不受电源和环境变
化的影响。
2.电源管理：驱动芯片通常具有宽输入电压范围，可以适应
不同的电源供应电压，并对电源电压进行稳定和过压保护。
3.PWM调光：一些驱动芯片允许通过脉冲宽度调制（PWM）
信号调节LED的亮度，实现灯光的调光和效果控制。
4.温度保护：LED驱动芯片通常具有内置的温度传感器，可
以监测LED的温度，并在过热时保护LED。
5.故障保护：驱动芯片通常具有开路、短路和过流保护功能，
以保护LED和芯片免受损坏。
6.控制接口：驱动芯片通常具有用于控制和设置的数字或模
拟接口，例如输入电流控制、PWM输入、串行接口等。
LED恒流源驱动芯片广泛应用于照明、显示、指示和其他LED 应用中，提供可靠和高效的LED驱动控制。
具体使用哪种驱动芯片取决于LED的要求、应用场景和设计需求。
led恒流驱动芯片详解
led恒流驱动芯片详解
恒流驱动芯片是LED照明应用中应用广泛的芯片。
它可以提供恒定的电流，使LED的亮度保持稳定。
下面介绍一下LED恒流驱动芯片的理解：
一．LED恒流驱动芯片的功能
LED恒流驱动芯片被用来驱动LED，其主要功能是：提供准确的电流驱动，保持LED在较长时间内亮度稳定；具有频率控制，可以控制LED亮度和色温的变化；可以根据LED驱动元件的消耗功率来调整电流，对LED的亮度有更好的保护；还能提供通过驱动提高LED的亮度；并且可以保护LED由于过流或过热而受损。
二．LED恒流驱动芯片的结构
LED恒流驱动芯片的结构主要由三部分组成，分别是输入电路、控制电路和输出电路。
输入电路负责输入电源，常用的电源有AC/DC、PWM或旁路；控制电路主要由微处理器或模拟电路组成，它负责控制LED的驱动电流；输出电路有电压控制和电流控制，它负责输出稳定的恒流供给LED灯。
三．LED恒流驱动芯片的应用
LED恒流驱动芯片主要用来驱动LED照明应用，通过驱动电路可以使LED灯的亮度保持稳定，并且可以有效地提高LED的亮度。
此外，LED恒流驱动芯片还可以用于LCD屏幕、交流调光电源、调光控制系统等等场景。
- 1 -。
常用的恒流源芯片
常用的恒流源芯片
常用的恒流源芯片是一种电子元件，用于在电路中提供稳定的恒定电流。
它在许多电子设备中得到广泛应用，如LED驱动器、电动车充电器、电池管理系统等。
恒流源芯片的工作原理是通过内部电路控制输出电流的大小，使其保持恒定。
这种芯片通常具有高精度、高效率和可靠性等特点，可以满足不同应用场景的需求。
在LED驱动器中，恒流源芯片起到了关键作用。
LED是一种半导体器件，其亮度与电流成正比。
恒流源芯片可以通过调节输出电流来控制LED的亮度，使其在不同环境下保持恒定的亮度。
这种特性使LED广泛应用于照明、显示等领域。
在电动车充电器中，恒流源芯片用于控制充电电流，保证电池充电过程中电流的稳定性。
恒流充电可以提高电池的寿命和安全性，同时可以缩短充电时间。
在电池管理系统中，恒流源芯片用于电池的充放电控制。
通过控制输出电流，可以实现对电池的精确控制，提高电池的使用效率和寿命。
恒流源芯片是一种重要的电子元件，其在LED驱动器、电动车充电器、电池管理系统等领域起到了关键作用。
它的高精度、高效率和可靠性特点使其得到广泛应用。
随着科技的发展，恒流源芯片将继
续发挥重要作用，并推动电子设备的进一步发展。
LED点光源恒流驱动芯片UCS1903(含NOTE)
产品概述UCS1903是三通道LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU 数字接口、数据锁存器、LED高压驱动等电路。
通过外围MCU控制实现该芯片的单独辉度、级联控制实现户外大屏的彩色点阵发光控制。
产品性能优良，质量可靠。
主要特点●输出端口耐压15V●芯片内置稳压管，电源端需串电阻到IC VDD脚，无需外加稳压管●辉度调节电路（256级辉度可调）●内置双RC振荡，并根据数据线上信号进行时钟同步，在接受完本单元的数据后能自动将后续数据进行整形转发●内置上电复位电路●PWM控制端能够实现256级调节，扫描频率不低于400Hz/s●串行接口级联接口，能通过一根信号线完成数据的接收与解码●线性传输时，可无限级联●任意两点传输距离超过10米而无需增加任何电路●当刷新速率30帧/秒时，低速模式级联数不小于512点，高速模式不小于1024点●数据发送速度可达400Kbps与800Kbps两种模式●采用预置恒流模式，并根据红灯发光强度弱的原理，使OUTR输出口的电流略大于OUTG与OUTB，白光效果更佳。
引出端排列引出端功能8最大额定值（如无特殊说明，T A＝25℃，V SS＝0V）推荐工作范围（如无特殊说明，T A＝−20～＋70℃，V SS＝0V）电气参数（如无特殊说明，T A＝−20～＋70℃，V DD＝4.5～5.5V，V SS＝0V）开关特性（如无特殊说明，T A＝−20～＋70℃，V DD＝4.5～5.5V，V SS＝0V）功能说明芯片采用单线通讯方式，采用归零码的方式发送信号。
芯片在上电复位以后，接受DIN 端打来的数据，接受够24bit后，DO端口开始转发数据，供下一个芯片提供输入数据。
在转发之前，DO口一直拉低。
此时芯片将不接受新的数据，芯片OUTR、OUTG、OUTB三个PWM输出口根据接受到的24bit数据，发出相应的不同占空比的信号，该信号周期在4ms。
如果DIN端输入信号为RESET信号，芯片将接收到的数据送显示，芯片将在该信号结束后重新接受新的数据，在接受完开始的24bit数据后，通过DO口转发数据，芯片在没有接受到RESET码前，OUTR、OUTG、OUTB管脚原输出保持不变，当接受到24µs 以上低电平RESET码后，芯片将刚才接收到的24bit PWM数据脉宽输出到OUTR、OUTG、OUTB引脚上。
常用LED恒流驱动电源IC介绍
常用LED恒流驱动电源IC介绍常用LED恒流驱动电源IC介绍AMC7135：为一款恒流驱动IC，电压范围是2.7-6V，电流最高可达380MA，可驱动1W／3W等LED。
现主要用于大功率手电筒／矿灯以及各种灯饰上。
AMC7150：恒流驱动IC，电压范围是4-40V，电流最高可达1.5A，可应用于各种射灯／台灯以及其它灯饰上。
A702：是一款定电流LED 驱动IC，提供六通道可调整之纯直流稳流器，可经由外部电阻之设置调整输出电流介于5～40mA 之间。
6V～50V 的输入电压范围可满足多种应用场合，以及高达 75V 的输出级耐压，可驱动多颗串连之 LED，最多可达 35 颗。
QFN-3×3极薄的包装，非常适合用于 LCD 背光产品。
A703：电压6-50V；电流20-150mA。
A705：电压2.7-12V，电流200-240MA。
AMC7110／7111／7113／7114：电压2.7-6V，电流分三路／四路可调，PWM控制的。
管脚直接接LED，可应用于彩屏手机／MP3／MP4／PDA等各种手持式产品上。
AMC7111 MSOP-8封装，并联式恒流白光驱动升压IC，可驱动4个LED灯，主要应用于2.4寸的TFT屏。
AMC7124：电压2.7-6V，电流可调120／240／360MA。
应用于各种手机／数码相机／摄像机等的闪光灯白光驱动。
AMC3202：可升可降压IC，电压2.7-40V，自带散热片，电流可达1.5A，应用于不同尺寸TFT屏背光电路。
AMC7140：可调光IC，电压范围5-60V，电流可达到500MA，PWM控制，可应用于各种可调光台灯／路灯等，与AMC3202一起可驱动大型电视或显示器背光源。
AMC7160：最大驱动电流2A。
输入85-265V。
目前该颗主要用于大功率LED照明灯饰AMC7169：保护IC，保护1W的LED。
HV9910：LED恒流驱动IC，10mA--1A可调恒定电流，输入电压8--450V，开关式可升压，可降压，可调光。
FM3081（单通道LED恒流驱动控制IC）
FM3081（单通道LED恒流驱动控制IC）一、概述FM3081 是单通道LED 恒流驱动控制芯片，芯片使用本司专利的恒流设定和控制技术，输出电流由外接Rext 电阻设置为5mA~60mA，且输出电流不随芯片OUT 端口电压而变化，较好的恒流性能。
系统结构简单，外围元件极少，低成本方案低。
二、特点OUT端口输出电流外置可调，范围5mA~60mA芯片间输出电流偏差＜±4%具有过热保护功能芯片可与LED共用PCB板芯片应用系统无EMI问题线路简单、成本低廉采用ESOP-8 封装三、产品应用LED日光灯管LED路灯照明应用LED球泡灯，LED吸顶灯四、引脚图及说明五、极限参数六、热阻参数七、电气参数（无特殊说明，TA=25℃）八、典型应用线路OUTGND REXTRext220V~VinLED1LEDn注：图中电源可以是交流电源，也可以为直流电源九、 OUT 端口输出电流特性OUT 端口输出电流计算公式：输出电流与rext 电阻关系曲线恒流曲线图恒流曲线可看出常温下OUT 端口最低电压V OUT_MIN：I OUT = 20mA，V OUT_MIN = 4.1V；I OUT = 30mA，V OUT_MIN = 4.6V；I OUT = 40mA，V OUT_MIN = 5.0V；I OUT = 50mA，V OUT_MIN = 5.5V。
输出电流温度特性（IOUT = 20mA；IOUT = 40mA）温度补偿当LED 灯具内部温度过高，会引起LED 灯出现严重的光衰，降低LED 使用寿命。
FM3081 集成了温度补偿功能，当芯片内部结温超过110oC 时，将会自动减小输出电流，以降低灯具内部温度。
十一、封装尺寸图。
led恒流芯片 温控
led恒流芯片温控LED恒流芯片是一种常用于LED照明产品中的电子器件，它能够实现对LED的恒定电流驱动，从而保证LED的稳定亮度。
而温控则是指该芯片能够通过感知环境温度的变化，自动调节LED的电流，以达到对LED的温度管理和保护的功能。
LED恒流芯片中的温控功能是通过在芯片内部集成一个温度传感器和相关电路来实现的。
当环境温度发生变化时，温度传感器会感知到这一变化并将信号传递给芯片内部的控制电路。
控制电路会根据温度传感器的信号，自动调节LED的电流。
具体来说，当环境温度较高时，温度传感器会检测到这一变化，并向控制电路发送信号，控制电路会相应地降低LED的电流，以避免LED因过热而损坏。
相反，当环境温度较低时，温度传感器会向控制电路发送信号，控制电路会适当提高LED的电流，以确保LED正常工作。
LED恒流芯片的温控功能在LED照明产品中起到了非常重要的作用。
首先，LED是一种半导体元件，其工作温度范围相对较窄。
超出了该范围，LED的性能和寿命都会受到不同程度的影响。
而温控功能使得LED恒流芯片能够根据环境温度的变化，自动调节LED的电流，从而避免了LED因过热或过冷而损坏的风险，延长了LED的使用寿命。
温控功能还可以提高LED照明产品的稳定性和可靠性。
LED的亮度和颜色都与电流的大小有关，而LED恒流芯片能够保持LED的电流恒定不变，从而使LED的亮度和颜色保持稳定。
此外，温控功能还可以防止因环境温度过高导致LED的亮度下降，保证了LED照明产品的稳定性和一致性。
LED恒流芯片的温控功能还有助于节能和环保。
LED照明产品相对于传统的白炽灯等光源来说，具有能效高、寿命长、光衰小等优点。
然而，LED的发光效率和寿命都与工作温度密切相关。
温控功能可以及时调节LED的电流，保持其在适宜的工作温度范围内，从而提高LED的发光效率，减少能量的浪费，实现节能和环保的目标。
LED恒流芯片的温控功能在LED照明产品中起到了至关重要的作用。
led恒流驱动芯片
led恒流驱动芯片LED恒流驱动芯片是一种用于控制LED灯的电流和亮度的电子设备。
LED恒流驱动芯片的主要作用是提供稳定的电流输出，以保证LED灯的亮度恒定。
下面将详细介绍LED恒流驱动芯片的原理、特点和应用。
一、原理LED恒流驱动芯片通过控制电流源和电压源来调节LED灯的电流和亮度。
电流源通过反馈电路获取电流反馈信号，然后将这个信号与设定的电流进行比较，然后调节输出电流，使其与设定的电流一致。
电压源则通过控制LED灯前的稳压电路来保持LED灯的工作电压恒定，以保证其稳定的亮度。
二、特点1. 稳定性：LED恒流驱动芯片能够提供稳定的电流输出，从而保证LED灯的亮度恒定，不受输入电压和负载变化的影响。
2. 高效性：LED恒流驱动芯片采用高效的功率转换技术，能够将输入电能以最大效率转换为LED灯所需的恒定电流，从而提高整体能源利用率。
3. 保护功能：LED恒流驱动芯片具有多项保护功能，如过流保护、过温保护、短路保护等，能够保护LED灯和驱动芯片的安全运行。
4. 多功能性：LED恒流驱动芯片可以实现多种驱动模式的切换，满足不同应用场景下的需求。
三、应用LED恒流驱动芯片广泛应用于各种LED灯具，如室内照明、室外景观照明、汽车照明、显示屏等。
1. 室内照明：室内照明需要稳定的亮度和节能性，LED恒流驱动芯片能够提供高效的稳定电流输出，使室内照明更加舒适和节能。
2. 室外景观照明：室外景观照明对灯光的亮度和色彩效果要求较高，而LED恒流驱动芯片能够提供稳定的电流和可变的亮度，能够满足不同的照明需求。
3. 汽车照明：汽车照明对亮度和可靠性要求高，而LED恒流驱动芯片能够提供稳定的电流输出，保证汽车照明的亮度和可靠性。
4. 显示屏：显示屏对灯光的亮度和刷新率要求高，而LED恒流驱动芯片能够提供稳定的电流和调节亮度和刷新率的功能，能够满足不同的显示需求。
综上所述，LED恒流驱动芯片是一种用于控制LED灯的电流和亮度的重要电子设备，具有稳定性、高效性、保护功能和多功能性等特点，广泛应用于各种LED灯具及显示屏等领域。
恒流驱动芯片原理
恒流驱动芯片原理嘿，朋友们！今天咱来聊聊恒流驱动芯片原理这玩意儿。
你说这恒流驱动芯片啊，就好比是电路世界里的一位超级管家。
咱平常家里用电，那电流可不能乱了套，得稳稳当当的才行，不然那些电器宝贝们可不干呐！恒流驱动芯片就是专门来管这个的。
想象一下啊，电流就像一群调皮的小孩子，到处乱跑乱撞。
而恒流驱动芯片呢，就像一个厉害的老师，能把这些小孩子都管得服服帖帖，让他们排着整齐的队伍，按规定的路线走。
这样一来，那些需要电的设备就能好好工作啦，不会因为电流不稳定而出啥毛病。
它是怎么做到的呢？这就有点神奇啦！恒流驱动芯片里面有好多巧妙的设计和电路呢。
它就像是一个聪明的指挥官，时刻监测着电流的情况，一旦发现有电流想调皮捣蛋，马上就采取行动，把它调整到正确的轨道上来。
你看那些漂亮的 LED 灯，为啥能一直那么稳定地发光啊？这可多亏了恒流驱动芯片呀！要是没有它，那灯光说不定一会儿亮一会儿暗的，多闹心呐！还有那些精密的电子设备，对电流的要求可高了，要是电流不稳定，说不定就“发脾气”罢工啦！而且啊，这恒流驱动芯片还特别耐用呢！就像一个忠实的伙伴，一直默默地为电路服务。
它可不会轻易地出问题，只要你好好对待它，它就能一直好好工作下去。
咱再打个比方，恒流驱动芯片就像是一辆汽车的刹车系统。
没有刹车，车还怎么开得稳当啊？同样的道理，没有恒流驱动芯片来稳定电流，那些电子设备还不得乱了套呀！说真的，这恒流驱动芯片可真是个了不起的东西。
它虽然小小的，但是作用却大大的。
它让我们的电子世界变得更加稳定、可靠。
所以啊，咱可不能小瞧了它哦！总之，恒流驱动芯片原理虽然有点复杂，但是只要咱稍微了解一下，就能知道它有多重要啦！它就像是电路世界的守护者，默默地为我们的电子设备保驾护航。
咱得感谢这些科技的小奇迹，让我们的生活变得更加美好和便捷呀！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED灯的恒流驱动芯片介绍（上）ED 简介二极管( LED) 是一种固态光源，利用半导体中的电子和空穴相结合而发出光子，每种LED 所发出的颜色取决于光能量又因其制造材料而异。
同一种材料的发光波长很接近，因此每颗LED 的颜色都很纯正，最常见的一般亮度的绿色。
LED 晶粒尺寸小，颜色种类多，使用时排列方式又有很大的灵活性，这是它比一般光源优越的地方;另外比还具有较高的光效和更高的可靠性，供电的方法也比较简单。
LED 特别适合用作显示光源。
例如，早期LED主要应用于各种仪表、室内音响、电器面板，或用于资讯和状态显活动字幕等。
LED 亮度的逐渐增强，LED 也逐渐由室内扩展到户外应用，例如户外广告、交通信号、夜景装饰照明、道路照明仍限于上述的特殊照明，其缺点是光束较集中，每流明的成本较高，与一般的照明要求尚有一段距离。
但世界各国都把这种固态光源看作最具有发展前景的照明光源，并为研发应用于一般照明的白光LED而投入大量的人力和物力应用于普通照明，我国也为此制定了中长期的研发规划。
般的半导体PN 结一样，LED 的正向导通压降随导通电流的变化并不大，一般为3. 5V 左右，正向压降约有± 16所示( 资料来源为Luxeon Star 的技术数据，表2 和图1 也来自该公司的数据) ，不同颜色的LED 的导通压表1 LED 的电特性( 电流为350mA、结温Tj = 25℃ 时)表2 LED 的光特性( 电流为350mA、结温Tj = 25℃ 时)LED 的发光强度随其发光颜色不同而有所差异，如表2 所列。
其正向压降VF和光强则随其电流变化而变化，如图难看出，LED的照度随其通过的电流增加而增加，电流大，光输出及照度也大;但其压降变化并不大。
所以，LED 而且是恒流的，流经管子的电流为定值，以保持稳定的光输出。
作为LED 的驱动芯片，要求其输出具有恒流特供电。
图1 LED 的正向压降和照度随电流的变化曲线解了LED 的特点和光电参数之后，我们有选择地介绍一些恒流驱动LED 芯片，本文拟介绍ST公司的芯片Viper1公司的3 种芯片。
这类驱动芯片就其工作原理来说，大同小异，只要弄清楚一种，其他的也不难理解。
下面着重Viper12 /22A 芯片。
恒流驱动芯片之一:Viper12 /22A 芯片r12 /22A 芯片是一种开关电源芯片，具有恒流输出特性，主要用来驱动发光二极管( LED) ，或做电池充电适配器的备用电源、马达控制器的辅助电源等等。
Viper12 /22A 的特点r12 /22A 是一种专用的电流模式PWM 控制器，其中含有一个高压功率MOS 管，同控制器集成在同一块硅片上，共有8 条引脚( 功能引脚仅为4 条)。
内部的控制线路使芯片具有以下特点:采用脉宽调制，脉宽调制的开关频率是固定的，为60kHz;DD 脚电压范围很宽，为9 ～ 38V，能够适应辅助电源的变化，这一点特别适合于充电器的应用( 在充电时，电池助电源电压也随之变化) ;在轻负载下(MOS 管漏极电流只有最大极限值IDlim的12% 时，例如几十毫安) 电路进入自动突发模式(Automati ，为适应电路调整的要求，MOS 管开通时间会变得很短，以致要丢失几个开关周期才出现脉冲，故称为突发模式则工作在打嗝模式(Hiccup mode) ;采用电流模式控制的脉宽调制;DD 有欠电压封锁功能、且有回差;有过温、过流、过压保护功能，并能自动再启动;驱动能力:在输入为195 ～ 265VAC 下，SO －8 封装的IC 为8W，DIP － 8 封装的为13W;在输入为85 ～ 265V 装的IC 为5W，DIP － 8 封装的为8W。
per12A 或Viper22A 驱动LED 时，根据LED的功率大小，所能驱动的LED 数量如表3 所列。
表3 Viper12A 和Viper22A 所能驱动的LED 数量每个管子的导通压降3. 5V，Viper12A 和Viper22A 的输出电压根据所驱动的LED 数量，可能从最低的3. 5VViper12 /22A 的方框图r12 /22A 的方框图如图2 所示。
Viper12 /22A 对外部的功能引脚为4 条:即VDD、SOURCE( 源极)、DRAIN( 漏极图2 Viper12 /22A 的方框图DD( 4 脚) : IC 控制线路的电源，在IC 内部，由一个有回差的比较器来监控VDD 电压。
比较器有2 个阈值:n( 典型值为14. 5V) ，在此电压下器件开始开关振荡，并关断启动电流源;VDDoff( 典型值为8V) ，在此电压下并接通启动电流源。
SOURCE ( 源极1、2 脚) : 功率MOS 管的源极，电路的接地点。
RAIN( 漏极5、6、7、8 脚) :功率MOS 管的漏极，内部的高压电流源也连到此脚，在启动时，该电流源对VDDFB(3 脚) :反馈输入，其电压范围为0 ～ 1V。
反馈改变流入FB 脚的电流及电压，来调整MOS管的漏极电流及输出电流。
当FB 脚电压为0 时，漏极电流最大IDlim。
用Viper12A 组成的LED 恒流驱动器电路per12A 组成的LED 恒流驱动器电路如图3 所示。
电路的输出电流为0. 35A，输出电压为13. 5 ～ 14V。
图3 Viper12A 恒流驱动LED 的电路. 1 电路的工作分析各部分的功能如下:电压经过防浪涌电流的电阻R1后，由整流桥整流，电容C1滤波，作为Viper12A 的MOS 管的漏极直流电源，降压MOS 管的交流负载，变压器降压副边绕组的电压，通过二极管VD3整流，C7滤波，输出直流电压，加到端子1。
LED 的电流由IC Viper12A 控制器控制，保持为恒定值。
器的辅助绕组经VD2整流、C4滤波为IC 提供电源VDD。
足电磁兼容( EMC) 要求，采用的滤波电路由共模电感L1及电容C1、C2构成;电阻R2及电容C3是变压器原边的缓冲) ，用以消除变压器原边绕组在开关过程中出现的过电压，以保护MOS 管。
电容C5也是EMC 滤波电容，接在输以减少对外电路的电磁干扰。
电流的恒流过程如下:的电流由电阻R6检测，经R10加到双运放TMS103 中一个运放的反相端V2 －，其同相端V2 +则由基准电压VREF LED 的输出电压则由电阻R15、R16分压加到TMS103 的另一个运放的反相端V1 －，其同相端V1 +则直接由基准个运放的输出相“或”后，加到光耦器件H11A817A 的发光二极管的下端，作为反馈输入，由它控制光耦器件的电Viper12 /22A的FB 端的电流，借以调整IC 的输出脉冲宽度，改变MOS 管的漏极电流，从而使Viper12A 的驱动。
有关反馈脚FB 如何控制器件的工作，我们下面将专门加以介绍。
. 2 FB 脚对功率MOS 管漏极电流的恒流控制作用通受输入电压控制的PWM 不同，FB 是受输入电流控制的，如图4 所示的那样。
图4 是图3 的一部分，图中还画出了关部分，以便于说明FB 脚的控制作用。
管流出的监测电流IS，其大小与MOS 管的主电流ID成正比。
电流IS与由FB 脚送来的反馈电流IFB相叠加，制下流过变压器原边的电流是一个线性上升的电流，所以IS也是一个线性上升的电流，当上升到其峰值，且在产生的电压和比较器的基准电压0. 23V相等时，MOS 管关断，电流不再增加。
此时有：：MOS 管的漏极电流峰值IDP与IS成正比，而IS又受IFB控制，所以漏极电流峰值：表明:IS受IFB控制，IFB越大，则IS越小，MOS 管的漏极电流峰值IDP亦越小;反之亦然。
B = 0 时，电流自FB 脚流出，IFB = － 0. 23V /R1，MOS 管的漏极电流峰值IDP最大，其最大极限值：图4 FB 脚的电流控制示意图际应用中，FB 脚是连到光耦器件的，如图4所示，不可能短路到地，漏极电流达不到式(3 ) 所表示的最大值。
启动或短路) ，电容C6上的电压将非常接近于0V。
此时，漏极电流峰值IDP接近其最大极限值IDlim。
上述VFB、进而控制MOS 管的最大漏极电流峰值的图解示于图5 中。
由图5 可知，IFB愈大，则IDP愈小;反之，。
当IFB为负值且VFB为0 时，漏极电流峰值IDP为最大，并以IDlim表示之。
输出端由于某种原因使LED 的电流减少，则送到双运放TSM103 的一个运放的反相端V2 －的输入电压降低，运放耦器件的发光二极管下端电位提高，使流过光耦器件的电流减少，进而使IFB电流减小，通过FB 脚的控制作用，流峰值IDP增加，结果流过LED 的电流上升，进而保持其电流为恒定的。
反之，如LED 的电流由于某种原因有所脚的控制作用，外接MOS 管的漏极电流峰值IDP减少，也能使流过LED 的电流保持恒定。
图5 FB 脚电流IFB对MOS 管漏极电流峰值IDP的控制改变图3 中LED 的检测电阻R6的阻值，例如减少为其原来的一半，即R6 = 0. 25Ω，则Viper12A恒流值可以提高阻值减少为原来的1 /3，即R6 = 0. 167Ω，则Viper12A 恒流值可以提高为1. 05A。
以上2 种情况分别可以用来驱5W( Io = 1. 05A) 的LED。
. 3 电路中变压器的设计流输出的电源中，变压器的设计是很关键的。
因为IC 器件可能驱动1 ～ 4 个LED，输出电压可能在3. 5 ～ 14电压反射到原边，从而改变控制电路IC 的电源电压VDD以及MOS 管的漏源电压Vds。
在设计变压器时必须考虑到以VDD在低电压时为9V，在过电压时，最多为38V;(2) Viper12A 的功率为8W;Viper22A 的功率为12W;(3) 反射到等于(NP /NS) Vo，加上输入直流电压后，必须低于730V。
器的原边与副边的匝比应根据外接LED 数目为最大时设计，当外接LED 减少时，变压器的反射电压亦随之减少设计，则当LED 增加为4 个时，变压器的反射电压将增加4 倍，就有可能超过Viper 耐压的额定值。
副边绕组与比则应根据1 个LED 时、VDD的最低电压为9V 来设计。
当LED 增加为4 个时，VDD亦将按比例增加。
根据以上参数如下:电感为3. 25mH，± 10% ;原边漏电感的典型值为39. 9μH;原边绕组与副边绕组之比为1∶ 0. 117(180 圈∶VDD绕组之比为1∶ 0. 283(180 圈∶ 51圈)。
per12A /22A 导通时，变压器的原边绕组储存磁能;而当Viper12A /22A 截止时，能量将转移到副边绕组和VDD/22A 提供偏压，并为驱动LED 灯提供能量。
电路的缺点是:电路比较复杂，需要另加光耦和运放，成本也较高。
