《建筑制图与识图》在线作业二【标准答案】

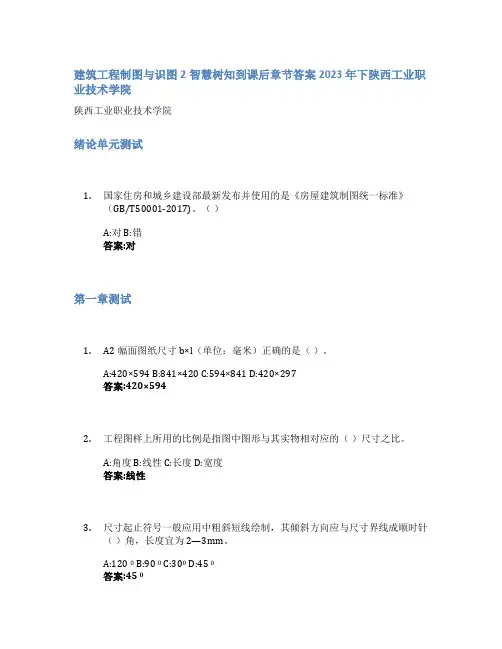

建筑工程制图与识图2智慧树知到课后章节答案2023年下陕西工业职业技术学院
建筑工程制图与识图2智慧树知到课后章节答案2023年下陕西工业职业技术学院陕西工业职业技术学院绪论单元测试1.国家住房和城乡建设部最新发布并使用的是《房屋建筑制图统一标准》（GB/T50001-2017)。
（）A:对 B:错答案:对第一章测试1.A2幅面图纸尺寸b×l（单位：毫米）正确的是（）。
A:420×594 B:841×420 C:594×841 D:420×297答案:420×5942.工程图样上所用的比例是指图中图形与其实物相对应的（）尺寸之比。
A:角度 B:线性 C:长度 D:宽度答案:线性3.尺寸起止符号一般应用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时针（）角，长度宜为2—3mm。
A:120 0 B:90 0 C:300 D:45 0答案:45 04.填充不得穿越尺寸数字，不可避免时。
应该是（）A:二者重合 B:前述均可 C:图线断开 D:省略标注答案:图线断开5.图纸上尺寸线应采用（）A:细实线 B:点划线 C:粗实线 D:波浪线答案:细实线6.一物体图上长度标注为2000，其比例为1﹕100，则其绘图大小为（）。
A:40 B:200 C:100 D:20答案:207.楼梯是上下垂直交通通道，由栏杆扶手、楼梯梯段及（）组成。
A:踏面 B:踏步 C:休息平台 D:梯梁答案:休息平台8.对于全套施工图纸来说，其阅读步骤（）。
A:先平、立、剖面图，后详图 B:先看图标、文字，后看图样 C:先基础施工图、结构布置平面图、后构件详图 D:先看设计总说明、后看建施、结施和设施答案:先看设计总说明、后看建施、结施和设施9.指北针圆的直径为（）。
A:24mm B:8mm C:14mm D:16mm答案:24mm10.定位轴线的圆直径为（）。
A:6mm B:8mm C:11mm D:10mm答案:8mm11.定位轴线水平方向编号为（）。
建筑工程制图与识图(含习题集)(第二版)参考答案[2页]
![建筑工程制图与识图(含习题集)(第二版)参考答案[2页]](https://img.taocdn.com/s3/m/e0f5ae4b0a1c59eef8c75fbfc77da26924c59650.png)
参考答案单元一１． ０号、１号、２号２．实线、２、２～３３． ４５°～６０°４．正三角形、正方形、３０°、４５°５．直线两端点、底线单元二１．平行投影、中心投影２．宽度、高度３．平行、相交、垂直４．直线、平面５．建筑、室内单元三１．平面、长、宽、高、平面多边形２．多边形、三角形３．圆柱、圆锥、圆球、固定轴线旋转４．叠加式、切割式、混合式５．径向尺寸、轴向尺寸单元四１．平行性、定比性、真实性２．正轴测投影图、斜轴测投影图３．坐标法、叠加、切割４．特征面法、柱体的轴测图５． 先整体后剖切、先剖切后整体单元五１．线面分析法、形体分析法、形体分析法２．剖切符号、粗实线３．阿拉伯数字、由左至右、由下至上、端部４．半剖面图、局部剖面图、全剖面图、展开剖面图、分层剖面图５．波浪线、剖切符号260单元六１．设计、施工、初步设计阶段、技术设计阶段、施工图设计阶段２．建筑施工图、结构施工图、设备施工图。
３． ∶４．索引符号、水平细实线５．体形、门窗形式、位置单元七１．水平投影图２．位置、布置方向、柜门３．南北立面图、东西立面图４．平面布置图、顶棚平面图５．局部剖面图单元八１．平面整体表示方法制图规则２．受力筋、箍筋架、立筋、构造筋３．向上、向左、向下、向右４．平面注写、综合设计５．截面尺寸、配筋具体数值单元九１．设备、器件、管网２．正面斜等轴测图、给水引入管、污水排出管３．设计总说明、采暖平面图、系统图４．管道、散热器、主要设备、附件５．系统图、原理图261。
东财《建筑识图与构造》在线作业二满分答案
东财《建筑识图与构造》在线作业二一、单选题（共 10 道试题，共 40 分。
）1. 图纸上限定绘图区域的线框是（）。
A. 图纸幅面B. 图框C. 图纸标题栏D. 会签栏-----------------选择：B2. H面投影：即从上往下投射，在H面上所得的投影，反映立体的（）。
A. 长和高B. 长和宽C. 高和宽D. 都不对-----------------选择：B3. 包括规定画法、省略画法、示意画法等在内的图示方法是（）。
A. 简化画法B. 规定画法C. 省略画法D. 示意画法-----------------选择：A4. 概要表示工程项目或产品的设计意图的图样是（）。
A. 方案图B. 设计图C. 施工图D. 总布置图-----------------选择：A5. 透视图绘制的理论基础是A. 中心投影法B. 平行投影法C. 正投影法D. 斜投影法-----------------选择：A6. 用点、线、符号、文字和数字等描绘事物几何特性、形状、位置及大小的一种形式是（）。
A. 图B. 图样C. 简图D. 图形符号-----------------选择：A7. 常利用斜投影法绘制（）。
A. 建筑物的阴影B. 透视图C. 标高投影图D. 三面投影图-----------------选择：A8. A1图纸基本幅面尺寸是（）。
A. 841*1189B. 594*841C. 420*594D. 297*420-----------------选择：B9. 表示施工对象的全部尺寸、用料、结构、构造以及施工要求，用以指导施工用的图样是（）。
A. 方案图B. 设计图C. 施工图D. 总布置图-----------------选择：C10. 用规定符号和(或)较形象的图线绘制图样的表意性图示方法是（）。
A. 简化画法B. 规定画法C. 省略画法D. 示意画法-----------------选择：D东财《建筑识图与构造》在线作业二单选题多选题判断题二、多选题（共 10 道试题，共 40 分。

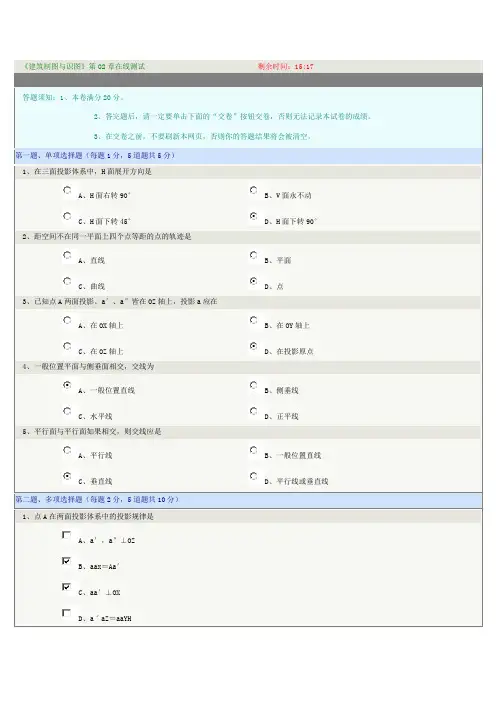

《建筑制图与识图》第02章在线测试
A B
C D 、距空间不在同一平面上四个点等距的点的轨迹是
A B
C D
两面投影。
A B
C D 、一般位置平面与侧垂面相交，交线为
A B
C D 、平行面与平行面如果相交，则交线应是
A B
C D
E、aax＝a″az
2、在侧平面内能取哪些线?
A、一般位置直线
B、正垂线
C、侧垂线
D、侧平线
E、水平线
3、在平面内能取出一般位置直线的平面有
A、正平面
B、正垂面
C、一般位置平面
D、铅垂面
E、水平面
4、包含侧垂线能确定哪些位置的平面?
A、水平面
B、一般位置平面
C、正平面
D、侧垂面
E、侧平面
5、两平面相交，其交线是一条特殊位置直线时，两平面是什么位置平面
A、一般位置平面与铅垂面
B、两铅垂面
C、水平面与一般位置平面
D、正垂面与侧垂面
正确错误
、水平线的水平投影反映实长，侧面投影平行于
正确错误
、形成重影点的条件为
正确错误
、直线在三面投影体系中的位置，可分为投影面垂直线、投影面平行线、一般位置线。
正确错误
、平面在三面投影体系中的位置，可分为投影面垂直面、投影面平行面、一般位置平面。
正确错误。
建筑制图与识图试题及答案
建筑制图与识图试题及答案在建筑设计和施工过程中，制图与识图是至关重要的环节。
通过绘制准确的建筑制图，可以使建筑师、工程师和施工人员之间达成一致，并确保工程质量的实现。
而对于学习建筑制图的学生来说，掌握识图技巧和解答试题，能够检验和提高自己的知识水平。
本文将介绍一些常见的建筑制图试题，并给出相应的答案。
一、平面图识图题1. 请根据平面图，标注出图中主要建筑元素的位置。
答案：根据平面图，主要建筑元素的位置如下：- 建筑物的主体位置位于图中的中央，有明确的外形和轮廓线；- 入口位置标有大门的符号，并且通常位于建筑物的正面；- 各个房间和功能区域用虚线或实线框出，并且标注有对应的房间号码或名称。
2. 请根据提供的平面图，计算建筑物的总面积。
答案：根据平面图，测量建筑物各个房间和功能区域的长度和宽度，并计算出各个区域的面积。
最后将各个区域的面积相加，即可得到建筑物的总面积。
二、剖面图识图题1. 请根据剖面图，判断建筑物中是否存在楼梯。
答案：根据剖面图，可以看到在建筑物中存在矩形形状的结构，其中细长的区域即为楼梯区域。
因此，可以判断建筑物中存在楼梯。
2. 请根据提供的剖面图，计算建筑物的总高度。
答案：根据剖面图，测量建筑物的每个区域的高度，并计算出各个区域的高度。
最后将各个区域的高度相加，即可得到建筑物的总高度。
三、立面图识图题1. 请根据立面图，判断建筑物的材料和外观。
答案：根据立面图，可以判断建筑物的材料和外观，例如：- 墙体区域标注为砖墙或玻璃幕墙，说明建筑物的外墙采用砖石或玻璃材料；- 外墙颜色标明为白色或其他颜色，表明建筑物外墙的涂料颜色。
2. 请根据提供的立面图，计算建筑物的立面面积。
答案：根据立面图，测量建筑物各个区域的长度和高度，并计算出各个区域的面积。
最后将各个区域的面积相加，即可得到建筑物的立面面积。
通过以上的试题和答案，希望能帮助读者更好地理解建筑制图和识图的重要性，并提高解答试题的能力。

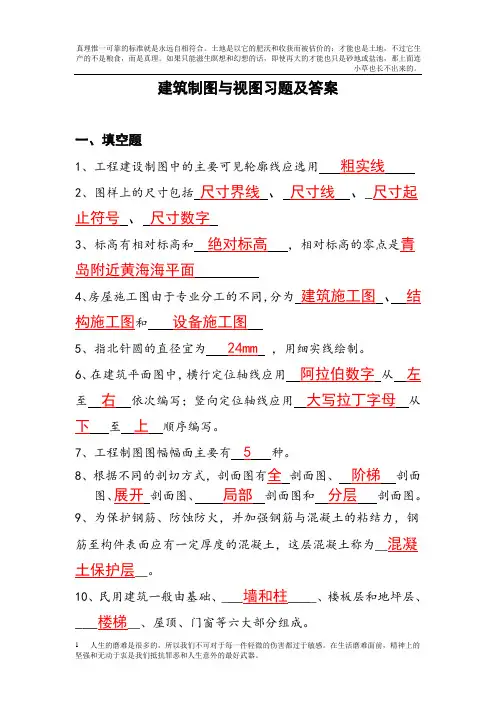

建筑制图与识图试卷及答案
建筑制图与视图习题及答案一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为24mm，用细实线绘制。
6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。
7、工程制图图幅幅面主要有5种。
8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。
9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。
10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。
11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石。
二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（A）。
(A) (B) (C)(D)2．建筑的耐火等级可分为( B )级。
A、3B、4C、5D、63、填充不得穿越尺寸数字，不可避免时。
应该是（A）A、图线断开B、二者重合C、省略标注D、前述均可4、7-9层的住宅属于（C）A、低层B、多层C、中高层 D 、高层5、建筑平面图中的中心线、对称一般应用。
（C）A、细实线B、细虚线C、细单点长画线D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（A）。
A、8-10mmB、11-12mmC、5-7mmD、12-14mm7、建筑施工图中索引符号的圆的直径为（B）。
A、8mmB、10mmC、12mmD、14mm8、建筑施工图上一般注明的标高是( B )。
A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明9、建筑物结构承重可分为( D )。
《建筑工程制图与识图习题集》习题答案
《建筑工程制图与识图习题集》答案：第一章：制图基本知识与基本技能1-1至1-13题，1-15至1-18题答案：略。
1-14：答案：正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H；③AH为五边形的边长，等分圆周得顶点B、C、D、E；④连接五个顶点即为所求五边形。
第二章：投影概念及正投影图2-1：答案：（1）中心投影，平行投影；平行投影。
（2）投射线、投影面和投影体。
（3）正投影；平行投影；正投影；中心投影。
（4）正立面图的长与平面图的长相等；正立面图的高与侧立面图的高相等；平面图的宽与侧立面图的宽相等。
（5）中心投影。
（6）正投影；斜投影。
（7）斜投影；正投影。
2-2：写出下列各个投影的名称答案：依次分别是：轴测投影图；正投影图；正投影图；标高投影图。
2-3：写出下列各个投影的名称答案：依次分别是：轴测投影图；正投影图；标高投影图；透视投影图。
2-4：根据点的坐标值，判定下列投影的可见性（不可见的加括弧表示）答案：不可见的有（b）、（b’）。
2-5：根据立体图找出投影图答案：依次为：②、③、⑤、⑨；①、④、⑥、⑦。
2-6：点的三面投影答案：（1）（2）2-7：根据点的投影图，画出点的空间位置。
2-8：点、线、面的投影答案：2-9答案：分析：一点的两投影之间的连线垂直于投影轴；点的一个投影到某投影轴的距离等于空间点到该投影轴相邻的投影面之间的距离。
因此在作点的投影时，应保证做到：点的V面投影与H面投影之间的连线垂直于OX轴，即α’α⊥OX；点的V面投影与W面投影之间的连线垂直OZ轴，即α’α“⊥OZ；点的H面投影到OX轴的距离及点的W面投影到OZ轴的距离两者相等，都反映点到V面的距离。
2-10答案：略2-11 答案：D2-12 答案：D2-13 已知直线的两面投影，补出第三投影面的投影，判别是何种位置的直线答案：（1）正平线（2）铅垂线（3）水平线2-14答案：AB: 铅垂线AC：测垂线CD: 正垂线2-15 答案：2-16答案：2-17答案作图分析：补画平面投影依据的是找点的方法，即按点的投影规律求出平面上各点的投影，再连接各点。
建筑工程制图与识图第2阶段测试题答案(优选.)
江南大学现代远程教育第二阶段测试卷考试科目:《建筑制图与识图》第四章至第五章（总分100分）时间：90分钟学习中心（教学点）批次：层次：专业：学号：身份证号：姓名：得分：一、单项选择题（本题共10小题，每小题2分，共20分）1.截切圆柱体的左侧面投影图为( D )2．两等直径圆柱轴线正交相贯，其相贯线是（ A ）A、空间曲线B、椭圆C、直线D、圆3．正垂面与侧垂面相交，其交线是（ C ）。
A、侧垂线B、水平线C、一般线D、正平线4．选择正确的三面投影图（ A ）。
（A）（B）（C）5. 圆锥的侧面投影是（ C ）A、直角三角形B、圆形C、等腰三角形D、等腰直角三角形6. 平面截切立体时，平面与立体的交线称为（ C ）A、截平面B、截立体C、截交线D、立体在平面上的投影7. 平面截切圆柱时，当其平行于圆柱的两条素线，则截交线为（ A ）A、矩形B、椭圆C、圆形D、三角形8. 平面截切圆锥时，平面过锥顶，则则截交线为（ D ）A、矩形B、椭圆C、圆形D、三角形9. 平面截切圆锥面时，平面平行于一条素线，则则截交线为（ D ）A、双曲线B、椭圆C、圆形D、抛物线10.球面上有一点，其水平投影与球心重合且不可见，则该点的正面投影在（ A ）A、圆形的最下面B、圆形的最上面C、圆形的最左边D、圆形的最右边二、判断题（本题共10小题，每小题2分，共20分。
你认为对的打“√”，错的“×”，不需要改错。
）（×）1. 绝对标高和相对标高是一样的。
（√）2. 当截平面的投影具有积聚性时，截交线的一个投影即可得到。
（×）3. 相贯线是两立体表面的共有线，其一定是封闭的。
（×）4. 用叠加法作平面立体的正等轴测图，当叠加的两平面连续成一平面时，两平面间还需要有界线。
（√）5. 坡度线就是平面上垂直于等高线的直线。
（×）6. 连续二素线相互相交的直线面称为柱面（×）7. 在二等正轴测投影中，变形系数（即轴向伸缩系数）p, q, r相等。
建筑工程技术专业《工程制图与识图试题2》
咸阳职业技术学院建筑学院《工程制图与识图》试题2专业 班级 姓名 学号 _题别 一二三四五六总分总分人得分一、按下列要求作图要求保留作图痕迹,共28分1、补画立体的第三个投影，求作点的另两个投影。
（8分1、 补绘下列直线或平面的第三面投影，并在横线上注明其种类（每题3分，共12分）_____________ ________________ ________________ _______________3、补绘带槽口的四棱柱的H 投影（8分）二、已知组合体两面投影，补画第三面投影（16分）1、 补画水平投影（8分）得分 评卷人得分 评卷人⊙装-----------------------------⊙-----------------------------订⊙-----------------------------线⊙2、补画侧面投影（8分）三、在图中右侧适当的位置画出指定的1—1剖面图和2—2断面图。
每题5分，共10分四、根据切割体的两面投影补绘W面投影，并绘制正等测轴测图（10分）五、读懂各题中的投影图，在所给的选项中选出一个正确答案（每题2分,共20211、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（）。
A B C D2、选择正确的三面投影图（）（A）（B）（C）3、已知立体的主、俯视图，选择正确的左视图（）得分评卷人得分评卷人得分评卷人4、已知立体的主、俯视图，选择正确的左视图（）A B C B5、a线框表示的面是（）A．水平面 B．正平面 C．正垂面 D．圆柱面6、选择正确的左视图（）7、已知立体的主、俯视图，正确的左视图是（）8、已知立体的主、俯视图，正确的左视图是（）9、选择形体正确的H面投影图（）（A）（B）（C）（D）10、正确的1-1剖面图是（）1-1A111-1B1-1C1-1D首层平面图1：100六、看懂下图回答问题（每空1分，共16分）1、建筑物外墙厚，内墙厚。
天大15秋季《建筑制图与识图》在线作业二 答案
《建筑制图与识图》在线作业二一、单选题（共 20 道试题，共 100 分。
）1. 用来表明建筑工程地域内的自然环境和规划设计的总体布局的是（）. 建筑总平面图. 结构施工图. 设备施工图. 建筑施工图正确答案：2. 字母和数字的投影写在剖切线的下方表示（）. 向下投射. 向上投射. 绘图位置. 断面图名正确答案：3. 在（）注明剖面图的剖切位置、投射方向和编号。
. 中间层平面图. 底层平面图. 建筑总平面图. 结构施工图正确答案：4. 钢筋混凝土梁板详图常用的比例为（）. 1∶1、1∶2、1∶5. 1∶10、1∶20、1∶50. 1∶50、1∶100、1∶200. 1∶150、1∶300、1∶400正确答案：5. 建筑施工图中纵向定位轴线由下向上用大写拉丁字母编号，当字母数量不够时，应该（）. 借用数字. 停止编号. 断开图形在另一张内接着画. 用双字母或单字母加脚标正确答案：6. 在施工图中某配电线路上标有这样的符号：3—LV(3×20+1×8) G40－P，其中LV表示（）. 铜芯塑料线. 铝芯橡胶线. 铝芯塑料线. 铝芯玻璃丝橡皮线正确答案：7. 移出断面图的轮廓线用（）表示. 细实线. 粗实线. 细虚线. 粗虚线正确答案：8. 用来表示外墙厚度、门窗洞口、墙垛、柱等位置的是（）. 轴线间尺寸. 细部尺寸. 外包尺寸. 定形尺寸正确答案：9. 建筑施工图中纵向定位轴线由下向上用大写拉丁字母编号，其中（）等三个字母不能用于编号。
. P、Q、R. I、O、Z. R、S、T. I、R、P正确答案：10. 指北针的外圆用实线绘制，其直径为（），指针尾部的宽度为（），在指针头部标注N。
. 16mm、3mm. 24mm、4mm. 24mm、3mm. 16mm、3mm正确答案：11. 房屋建筑多采用相对标高，它是以（）标高的零点。
. 室外地坪. 首层地面. 每一层的室内地坪. 黄海的平均海水面正确答案：12. 在建筑平面图中，M是（）的代号. 窗. 门. 钢窗. 钢门正确答案：13. 在详细规划图中代号R12表示（）. 住宅用地. 公用服务设施用地. 道路用地. 绿地正确答案：14. 楼梯的剖面图是用铅垂的剖切面通过楼梯各层的第一梯段和门窗洞口垂直剖切，并向（）方向投射所得投影图. 没有剖切到的梯段方向. 剖切梯段的方向. 首层休息平台. 顶层休息平台正确答案：15. 在三相四线制的供电系统中，零线用（）表示.... N正确答案：16. 建筑施工图简称为（）. 建施. 结施. 设施. 暖施正确答案：17. 供热水干管应用沿水流方向上升的坡度（），在末端最高点设置自动排气阀，以排除空气。
建筑制图与识图习题与答案
建筑制图与识图习题与答案一、单选题（共50题，每题1分，共50分）1、长仿宋字的宽度为10毫米，那么字高为（）mm。
A、20B、7C、10D、14正确答案：D2、图号应从（）开始编制。
A、1B、3C、0D、2正确答案：A3、建筑结构按层数来划分有底层结构、高层结构与（）。
A、框架结构B、排架结构C、多层结构D、墙结构正确答案：C4、一套完整的装饰施工图，一般由（）图纸组成。
A、装饰平面图B、装饰平面图C、装饰平面图D、装饰平面图正确答案：A5、指北针符号，圆用细实线绘制，圆的直径正确的是（）。
A、22mmB、25mmC、20mmD、24mm正确答案：D6、相互平行的图线，其间隙不宜小于其中的粗线宽度且又不小于（）mm。
A、0.7B、0.5C、0.9D、0.4正确答案：A7、断面的剖切符号应只用剖切位置线表示，并应以（）线绘制。
A、细实线B、单点长画线C、粗实线D、中虚线正确答案：C8、平行于投影的圆，其正投影图为（）。
A、扩大了的圆B、缩小了的圆C、实圆D、扁圆正确答案：C9、装饰施工图是按（）的基本方法来表示室内各部位相互关系。
A、线条B、符号C、比例D、投影视图正确答案：D10、7-9层的住宅属于（）。
A、中高层B、底层C、多层D、高层正确答案：A11、尺寸线用来表示（）。
A、尺寸的起止B、所注尺寸的范围C、尺寸大小D、尺寸的方向正确答案：D12、横式使用的图纸，其装订边在图纸的（）。
A、上方B、右方C、左方D、哪方均可正确答案：C13、绘制指北针的尾部宽度为（）mm。
A、3B、4C、5D、6正确答案：A14、室内立面索引符号应由直径为10mm的圆形及注视方向（）三角深色图形组成。
A、任意B、锐角C、等边D、等腰直角正确答案：D15、有关门窗的开关线，下述论点正确的是（）。
A、窗的开关线向外开用虚线表示，向内开用实线表示B、门的开关线在立面图上表示C、窗的开关线在平面图上表示D、门的开关线在平面图上表示，窗的开关线在立面图上表示正确答案：D16、下列选项中，不属于平面图的基本内容的是（）。
西南大学《建筑制图2》网上作业及参考答案
1：[单选题]结构施工图包括（）等A：总平面图、平立剖、各类详图B：基础图、楼梯图、屋顶图C：基础图、结构平面图、构件详图D：配筋图、模板图、装修图参考答案：C2：[单选题]在结构平面图中，TB代表构件（）A：楼梯板B：预制板C：阳台板D：预应力板参考答案：A3：[单选题]柱子的最小保护层厚度为（）A：15mmB：25mmC：35mmD：45mm参考答案：B4：[单选题]建筑施工图主要表示房屋的建筑设计内容，下列不属于建筑施工图表示范围的是（）。
A：房屋的总体布局B：房屋的内外形状C：房屋承重构件的布置D：房屋内部的平面布局参考答案：C5：[单选题]下面属于居住建筑的有（）A：住宅、宿舍、学校、办公楼；B：公寓、旅馆、商场、医院；C：火车站、商店、航空站、中小学校；D：宿舍、公寓、旅馆、住宅。
参考答案：D6：[论述题]配置在钢筋混凝土结构中的钢筋，按其作用可分为哪几种，各有什么主要作用参考答案：1.受力筋――承受拉、压应力的钢筋。
2.钢筋（箍筋）――承受一部分斜拉应力，并固定受力筋的位置，多用于梁和柱内。
3.架立筋――用以固定梁内钢箍的位置，构成梁内的钢筋骨架。
4.分布筋――用于屋面板、楼板内，与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩所引起的温度变形。
5.其它――因构件构造要求或施工安装需要而配置的构造筋。
如腰筋、预埋锚固筋、环等。
1：[填空题]结构平面布置图。
它表示了承重构件的、和或的配置。
参考答案：结构平面布置图。
它表示了承重构件的位置、类型和数量或钢筋的配置2：[论述题]什么是剖面图？什么是断面图？它们有什么区别？参考答案：假想用剖切面把物体分割成两部分，移去观察者和剖切面之间的部分，而将其余部分向投影面投射，所得的图形就叫剖面图。
用剖切平面将物体的某处切断，仅画出该剖切面与物体接触部分的图形，该图称为断面图。
区别：①断面图只画出物体截断面的投影，而剖面图还要画出剖切平面后物体可见部分的投影。
天大《建筑制图与识图》在线作业二1答案
《建筑制图与识图》在线作业二-0001试卷总分:100 得分:0一、单选题(共40 道试题,共100 分)1.在所垂直的投影面上的投影积聚成线，反映与其他两投影面的倾角；在其它两投影面上的投影为类似形且小于实形，这样的平面是（）A.一般位置平面B.投影面平行面C.投影面垂直面正确答案:B2.结构施工土中的圈梁表示()A.GLB.QLC.JLD.KL正确答案:B3.对于风向频率玫瑰图说法错误的是（）A.它是根据某一地区全年平均统计的各个方向顺风次数的百分数值，按一定比例绘制B.实线表示全年风向频率C.虚线表示夏季风向频率D.图上所表示的风的吹向是指从外面吹向该地区中心，且画在总平面上正确答案:A4.两个回转体共轴时，其相贯线是（）A.圆B.椭圆C.不一定正确答案:A5.在所平行的投影面上的投影反实形；其它两投影面上的投影积聚成线且行于相应的投影轴，原直线在空间中是（）A.一般位置平面B.投影面平行面C.投影面垂直面正确答案:C6.三视图之间保持的特性是：主视图反映形体的长和高，俯视图反映形体的长和宽，左视图反映形体的高和宽A.对B.错正确答案:A7.在施工中,L代表（）A.窗B.墙C.梁D.门正确答案:C8.两相交直线或两平行直线都在同一平面上，所以它们都称为共面线。
（）A.对B.错正确答案:A9.假想用一水平面剖切平面，沿着房屋各层门、窗洞口处将房屋切开，移去剖切平面以上部分向下所作的水平面剖视图叫做（）A.建筑平面图B.建筑立面图C.建筑剖面图D.建筑详图正确答案:A10.在球面上作辅助线可以用素线法。
A.对B.错正确答案:B11.下列构件代号正确的是（）A.挡雨板或檐口板-YBB.天窗端壁—CDC.柱间支撑—CCD.基础-JC正确答案:D12.有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是A.5m。
建筑制图与识图试题及答案
建筑制图与识图试题及答案试题一：1. 什么是建筑制图？2. 建筑制图的基本原则有哪些？3. 简述手绘建筑制图的步骤和注意事项。
4. 请列举几种常用的建筑制图软件，并简要介绍其功能。
答案一：1. 建筑制图是指通过图纸、图面、草图等视觉化手段来表达建筑设计方案和构造细节的过程。
它是建筑设计师与工程师之间沟通的重要方式，也是建筑项目从概念到实施的关键环节。
2. 建筑制图的基本原则包括：准确性、规范性、清晰性、易读性和美观性。
首先，制图必须准确无误，尺寸、比例和细节要精确表达；其次，制图要符合规范，遵循国家和行业的相关标准；第三，制图要清晰易懂，符号和注释要明确；第四，制图要具有良好的可读性，能够快速传达信息；最后，制图要追求美观，注重布局和图形效果。
3. 手绘建筑制图的步骤主要包括：确定比例尺和图纸大小，绘制框架和辅助线，绘制主要线条和轮廓，添加图形细节和注释，最后进行润色和修饰。
在手绘制图过程中，需要注意绘图工具的选择和使用，线条的粗细和清晰度，阴影的处理等。
4. 常用的建筑制图软件包括AutoCAD、SketchUp、Revit和Archicad。
其中，AutoCAD是一种通用的二维制图软件，可以用于绘制平面图、立面图和剖面图等；SketchUp是一款三维建模软件，适用于快速创建建筑立体模型和渲染；Revit和Archicad都是专业的BIM软件，能够绘制三维建筑模型并进行设计与施工协作。
试题二：1. 什么是建筑识图？2. 建筑识图的重要意义是什么？3. 简述建筑识图的基本方法和步骤。
4. 在进行建筑识图时，应注意哪些问题？答案二：1. 建筑识图是指通过观察和分析图纸、图面或实际建筑物，识别出建筑物的平面结构、立面特点、构造细节等内容的过程。
它是建筑工程师和技术人员进行实际操作和施工的前提和基础。
2. 建筑识图的重要意义体现在以下几个方面：首先，可以帮助工程师和技术人员理解和解读设计图纸，确保施工过程的准确性和规范性；其次，可以帮助判断建筑材料和构造的合理性和安全性，提前发现潜在的问题和隐患；最后，可以促进施工过程的高效进行，减少错误和修正的发生，提高工程质量和效益。
建筑制图与识图实训作业1-4答案
建筑制图与识图实训作业1-4答案制图基本规定和图样画法1．考核知识点：图线规定、比例；识别和绘制建筑材料图例；绘剖视和断面图。
2．常见错误：部视图和断面图的区别。
3．提示答案和解题思路、方法：这一次有色字为作答。
有图，打开文件时，请稍候。
1、写出图中指出的图线的名称，以及当b=0.7时的线宽。
（5分）2、注出窗立面图的比例。
（3分）3、根据所给的比例，注出外墙板长和高的实际尺寸。
（3分）4、作出下列建筑形体的剖面图与断面图。
（共64分）(1) （10分）空间分析：答案：作图解该题时，首先要明确以下三点：(1)剖切是假想的，目的是为了清楚地表达物体内部形状。
故除了剖面图或断面图外，其他视图仍按未剖切前的整个物体画出。
同一物体若需要几个剖面图或断面图来表示，可进行几次部切，且互不影响；在每一次剖切前，都应按整个物体进行考虑。
(2)为使图样层次，分明，在剖切面与物体接触的部分(即断面)要画出相应的材料图例，在没有说明是什么材料时，一般一律画成与水平方向成45°斜线的细实线，且应间隔均匀，疏密适度。
(3)注意剖面图与断面图的区别。
断面图只画了剖切面接触的断面形状，编号1写在剖切位置线下侧，表示它的投射方向。
1—1剖面图除画出断面的图形外，还画出了沿投射方向看到的部分，投射方向直接由投射方向线示出。
剖面图和断面图的名称用相应的编号代替注写在相应的图样下方，如图中图名的标注。
(2)作形体的半剖面图（5分）答案：(3)补绘1－1剖面图。
（10分）(4)补绘2－2剖面图（雨篷的材料为钢筋混凝土）。
（10分）答案：（5）补绘2-2剖面图。
（10分）答案：（6）补绘1—1、2—2、3—3断面图。
（9分）答案：（7）补画1—1阶梯剖面图。
（10分）5、简答题（每小题5分，共25分）（1）土木工程制图中的图线有几种？其用途有何不同？(见建筑制图实训教材第17页)（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？(见建筑制图基础教材第11～12页)（3）图名有何作用？在注写图名时要注意哪些规定？(见建筑制图基础教材第164～165页)（4）剖面图与断面图的主要区别是什么？两者又有何联系？①画法上的区别：(见建筑制图基础教材第173页)②标注上的区别：图7-7(见建筑制图基础教材第168页)和图7-17(见建筑制图基础教材第168页)（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？(见建筑制图基础教材第175页)《建筑制图实训》课程作业讲评(2)重庆电大远程教育导学中心理工导学部胡敬佩建筑结构施工图1．考核知识点：钢筋的表示法；钢筋混凝土结构图的画法；钢筋断面图及钢筋详图的画法。
建筑制图与识图第二次作业题及答案.doc
一、单项选择题(本大题共30分，共15小题，每小题2分)
1.()的W面投影积聚为一点。
A.侧垂线
B.正垂线
C.铅垂线
2.特殊位置直线不包括()于投影面的直线。
A.平行
B.垂直
C.倾斜
3.以我国青岛市外黄海海面为±0.000的标高称为()o
A.绝对标rWj会出现在()o
7.圆柱面是无数多条素线的集合。
8.空间二直线相交，则其同面投影也必然相交或者重合。（）
9.点的投影在任何情况下都是点。
10.直线属于平面，则直线的投影必然属于平面的同面投影。（）
三、名词解释题（本大题共10分，共2小题，每小题5分）
1.迹点
2.直角投影定理四、作图题（本大题共50分，共5小题，每小题10分）
A.上边
B.左边
C.右边
5.中心投影法中的投影线()。
A.相互平行
B.相交于一点
C.相交于若干点
6.图纸的大小规格称为()。
A.图幅
B.图标
C.图框
7.数字与汉字同行书写时，其大小应比汉字()。
A.大一号
B.小一号
C.一样大
8.判别两铅垂面是否平行，只需检查它们的()是否相互平行。
A.H投影
B・V投影
A.相交
B.
重合
C.
平行
13.在三面正投影体系中，投影面平行线在（）个投影面上的投影反映实长。
A.1
B.2
C.3
14.已知两直线（），则此两直线必定不属于同一平面。
A.相交
B.相叉
C.平行
15.在三面正投影体系中，投影面平行线在（）个投影面上的投影平行于投影 轴。
A.1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《建筑制图与识图》在线作业二
---------------------------
单选题
1.粗实线一般用途为（）
A.可见轮廓线
B.主要可见轮廓线
C.不可见轮廓线
D.图例线
正确答案:B
2.建筑施工图中定位轴线端部的圆用细实线绘制，直径为（）
A.8-10mm
B.11-12mm
C. 5-7mm
D.12-14mm
正确答案:A
3.已知点B坐标为（3，5，7），其中“3”表示B点到H面的距离
A. 对
B. 错
正确答案:B
4.两交叉直线既不平行，也不相交。
（）
A. 对
B. 错
正确答案:A
5.三视图中的类似形通常就是指几个图形相似，对应边应成比例
A. 对
B. 错
正确答案:B
6.建筑工程图中尺寸单位，总平面图和标高单位用（）为单位
A. m
B. cm
C. mm
正确答案:B
7.7-9层的住宅属于（）
A. 底层
B. 多层
C.中高层
D.超高层
正确答案:C
8.在圆锥面上作辅助线可以用素线法也可以用纬圆法
A. 对
B. 错
正确答案:A
9.下列建筑中不属于公共建筑的是（）
A. 学校
B. 旅社
C. 医院
D. 宿舍
正确答案:D
10.国家标准的代号是（）
A. GJ
B. GB
C. GJBZ
正确答案:B
11.不属于建筑平面图的是（）
A.基础平面图
B.底层平面图
C.标准层平面图
D.屋顶平面
正确答案:A
12.假想用一水平面剖切平面，沿着房屋各层门、窗洞口处将房屋切开，移去剖切平面以上部分向下所作的水平面剖视图叫做（）
A.建筑平面图
B.建筑立面图
C.建筑剖面图
D.建筑详图
正确答案:A
13.在钢筋混凝土结构图中的Φ6@200，其中Φ表示Ⅰ级钢筋，@表示（）
A. 间距
B. 直径
C. 半径
正确答案:A
14.基础各部分形状、大小、材料、构造、埋置深度及标号都能通过()
反映出来。
A.基础平面图
B.基础剖面图
C.基础详图
D.总平面图
正确答案:B
15.（）的作用是把门窗洞口上方的荷载传递给两侧的墙体
A. 过梁
B. 窗台
C. 圈梁
D. 勒脚
正确答案:A
16.半径、直径、角度与弧长的尺寸起止符号，用（）表示。
A. 箭头
B.细实线
C.粗实线
正确答案:A
17.将形体连同确定其空间位置的直角坐标系，用平行投影法，沿S 方向投射到选定的一个投影P上，所得到的投影称为（）
A.标高投影图
B.正投影图
C.轴测投影图
D.透视图
正确答案:C
18.多面正投影法是指作出空间形体在两个互相垂直的或者两个以上其中相邻两个互相垂直的投影面上的投影，然后把这些投影面连同其上的正投影按一定的方法展开到一个平面上，从而得出的投影图的方法。
A. 对
B. 错
正确答案:A
19.平面的积聚投影反映出平面对H、V面的倾角，该平面为()面
A.正垂面
B.侧吹面
C.不确定
正确答案:B
20.标高符号的三角形为等腰直角三角形，髙约（）
A. 2mm
B. 3mm
C. 4mm
正确答案:B
21.左视图表示从形体左方向右看的形状和高度、宽度方向的尺寸及上下、左右方向的位置
A. 对
B. 错
正确答案:B
22.投影面平行面，其三投影必有一面反映平面实形，另两投影积聚为两直线
A. 对
B. 错
正确答案:B
23.当采用1：1000的比例绘图时，比例尺上的1mm代表实际长度为（）
A. 10mm
B. 100mm
C.1000mm
D.10000mm
正确答案:C
24.在施工图中,M代表()
A. 窗
B. 墙
C. 梁
D. 门
正确答案:D
25.房屋结构中框架代号为()
A. KJ
B. AJ
C. HK
D. HJ
正确答案:A
26.下列构件代号正确的是（）
A.挡雨板或檐口板-YB
B.天窗端壁—CD
C.柱间支撑—CC
D.基础-JC
正确答案:D
27.按照“国标”规定，建筑平面图中定位轴线用细点画线表示，轴线编号圆圈用细实线绘制，直径一般为6mm
A. 对
B. 错
正确答案:B
28.两个回转体共轴时，其相贯线是（）
A. 圆
B. 椭圆
C.不一定
正确答案:A
29.梁编号KL5（3A）表示（）
A.框架梁KL5共有3跨，其中一端有悬挑
B.框架梁KL5共有5跨，其中两端有悬挑
C.框架梁KL5共有4跨，其中一端有悬挑
正确答案:A
30.立面图不能按（）方式命名
A. 朝向
B. 轴线
C. 色彩
D.主出入
正确答案:C
31.在建筑平面图中，横向定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从上至下顺序编写
A. 对
B. 错
正确答案:B
32.建筑施工图上一般注明的标高是()
A.绝对标高
B.相对标高
C.绝对标高和相对标高
D.要看图纸上的说明
正确答案:B
33.定位轴线用细点划线表示，末端画实线圆、圆的直径为（）
A. 10
B. 12
C. 8
D. 14
正确答案:C
34.多面正投影法中投影面、投影者、物体三者相对位置是（）
A.物一人一面
B.人一面一物
C.人一物一面
正确答案:C
35.字体的号数，即字体的高度，汉字的高度应不小于（）
A. 3.5mm
B. 4.0mm
C. 4.5mm
D. 5.0mm
正确答案:A
36.指北针圆的直径宜为（），用细实线绘制
A. 12mm
B. 24mm
C. 36mm
正确答案:B
37.建筑平面图中的中心线、对称一般应用（）
A.细实线
B.细虚线
C.细单点长画线
D.吸双点画线
正确答案:C
38.已知点A两面投影。
a′、a″皆在OZ轴上，投影a应在（）
A.在OX轴上
B.在OY轴上
C.在OZ轴上
D.在投影原点
正确答案:D
39.在所平行的投影面上的投影反实形；其它两投影面上的投影积聚成线且行于相应的投影轴，原直线在空间中是（）
A.一般位置平面
B.投影面平行面
C.投影面垂直面
正确答案:C
40.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为（）
A.纵墙与横墙
B.外墙和内墙
C.承重墙与非承重墙
D.砖墙与钢筋混凝土墙正确答案:B。
