管道轴侧图标准
管道工程轴侧图的画法
视图 双线图
第一节 管道工程图的习惯画法与规定画法
(二)弯管 1、90°弯头
图2-4 90º弯头的三视图
图2-5 90º弯头的双线图
第一节 管道工程图的习惯画法与规定画法
(二)弯管 1、90°弯头
图2-6 90º弯头的两种画法意义相同
第一节 管道工程图的习惯画法与规定画法
时表达出物体的长、宽、高三个方向的尺度和形状，
富有立体感，是生产中常用的辅助图示方法。
轴测图是采用平行投影的方法，沿不平行于任一
坐标面的方向，将物体连同三个坐标轴一起投射到单 一投影面上所得的图形，如图2-32所示。轴测图也 叫轴测投影图。
图2-32 轴测图 的形成
在图2-32中，投影面P称为轴测投影面。空间直角坐标轴OX、 OY、OZ在轴测投影面上的投影O1X1, O1Y1, O1Z1称为轴测投影轴 （简称轴测轴）。
5、You have to believe in yourself. That's the secret of success. ----Charles Chaplin人必须相信自己，这是成功的秘诀。-Thursday, June 17, 2021June 21Thursday, June 17, 20216/17/2021
图2-33 正等测图的轴间角及画法
三、正等测图
2.轴向伸缩系数
X、Y、Z三轴的轴向伸缩系数均为0.82，为作图简便，均取1， 称为简化伸缩系数。
轴向线段可按实长量取。 如此画出的轴测图比实际的轴测图放大了0.82倍，但不影响图 形的立体感。
三、正等测图
（二）作管道正等测图的基本原则
1.物体上的直线在正等 测图中仍为直线。
管道轴测图CAD画法演示教学
管道轴测图C A D画法管道轴测图CAD画法x轴测图是反映物体三维形状的二维图形，它富有立体感，能帮人们更快更清楚地认识产品结构。
绘制一个零件的轴测图是在二维平面中完成，相对三维图形更简洁方便。
一个实体的轴测投影只有三个可见平面，为了便于绘图，我们将这三个面作为画线、找点等操作的基准平面，并称它们为轴测平面，根据其位置的不同，分别称为左轴测面、右轴测面和顶轴测面。
当激活轴测模式之后，就可以分别在这三个面间进行切换。
如一个长方体在轴测图中的可见边与水平线夹角分别是30°、90°和120°。
一、激活轴测投影模式1、方法一：工具－－>草图设置、捕捉和栅格－－>捕捉业型和样式：等轴测捕捉－－>确定，激活。
2、在命令提示符下输入：snap－－>样式：s－－>等轴测：i－－>输入垂直间距：1－－>激活完成。
3、等轴面的切换方法：F5或CTRL+E依次切换上、右、左三个面。
二、在轴测投影模式下画直线1、输入坐标点的画法：与X轴平行的线，极坐标角度应输入30°，如@50<30。
与Y轴平行的线，极坐标角度应输入150°，如@50<150。
与Z轴平行的线，极坐标角度应输入90°，如@50<90.所有不与轴测轴平行的线，则必须先找出直线上的两个点，然后连线。
2、也可以打开正交状态进行画线。
如下图，即可以通过正交在水平与垂直间进行切换而绘制出来。
CAD基础画图：CAD正等轴测图如何用AutoCAD画正等轴测图呢？相信很多人用XL线进行绘制吧？这样你就走弯路了，因为在AutoCAD中有专门的正等轴测捕捉，可以很方便的进行正等轴测绘制。
1.首先，我们要构建正等轴测环境。
在如图所示位置点击右键，设置。
2.捕捉和栅格中，我们可以看到正等轴测捕捉了吧。
没错选中他就可以了。
3.建议把捕捉项目内的全选，这样，可以更方便一点。
轴测图要求

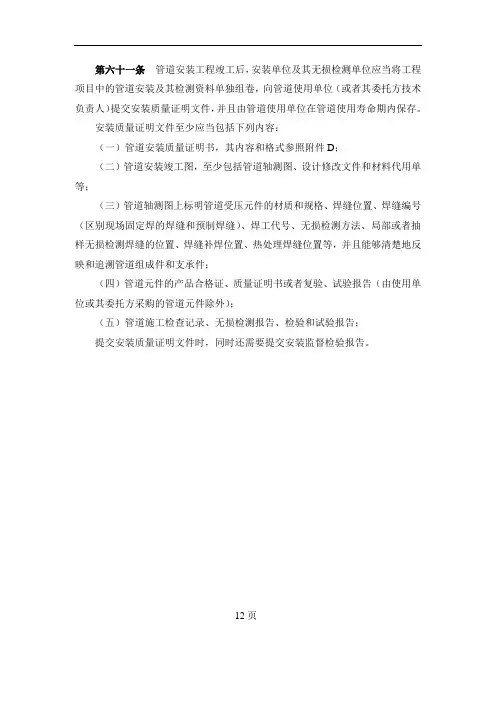

第六十一条管道安装工程竣工后，安装单位及其无损检测单位应当将工程项目中的管道安装及其检测资料单独组卷，向管道使用单位（或者其委托方技术负责人）提交安装质量证明文件，并且由管道使用单位在管道使用寿命期内保存。
安装质量证明文件至少应当包括下列内容：
（一）管道安装质量证明书，其内容和格式参照附件D；
（二）管道安装竣工图，至少包括管道轴测图、设计修改文件和材料代用单等；
（三）管道轴测图上标明管道受压元件的材质和规格、焊缝位置、焊缝编号（区别现场固定焊的焊缝和预制焊缝）、焊工代号、无损检测方法、局部或者抽样无损检测焊缝的位置、焊缝补焊位置、热处理焊缝位置等，并且能够清楚地反映和追溯管道组成件和支承件；
（四）管道元件的产品合格证、质量证明书或者复验、试验报告（由使用单位或其委托方采购的管道元件除外）；
（五）管道施工检查记录、无损检测报告、检验和试验报告；
提交安装质量证明文件时，同时还需要提交安装监督检验报告。
12页。
管道轴测图2012.
方法：将管道分段投影表示，画局部或单根管道的单线图。
上
西 南 下 上
北 (0°)
东
(0°) 北 西 下
东 南
3.7.2 管道轴测图的内容
（1）图形
用正等轴测投影画出管段及其所附管件、阀门、控制点等图形、符号。
（2）标注
标注安装尺寸、管号、管段所连设备的位号或相连管道的编号。
（3）方向标
表示安装方位的基准，北向与管道布置图上的设计北向( 0°)一致。
缺点：不能直观地反映出管道间的相互关系。
三维管道设计软件：美国Autodesk公司的AutoCAD plant3D，美
国Intergraph公司的PDS，英国CADCentre公司的PDMS，美国 Bentley公司的AutoPLANT等。
工厂预制管道 大型工程采用工厂预制管道，在工厂车间内将管道按 照设计长度切割，并加工开孔和坡口等，以提高安装质 量并减少现场工作量。
北 西 下
东 南
（2）轴测图的标注
尺寸单位：标高单位为米，精确到小数点后面三位（也可 采用毫米），其他尺寸单位均为毫米。
（a）管号及物料流向 （b）尺寸标注 水平管道注长度尺寸和管中心 标高，垂直管道标注相关部位 的标高EL。
上
标高的标注： 北
西
下
东
南
阀门的标注：
焊接点
a）法兰连接的阀门和 其他管道元件，定位尺 寸标注到一端法兰面。
标注示例：从最邻近的主要基准点到分支管、管道改变 走向处、拆卸用的法兰、异径管。不注封闭尺寸。
上 分支管： 管道元件： 弯头 三通 法兰 异径管 异径管以大端 为定位基准 西 南 下
北
东
管廊上的管道：

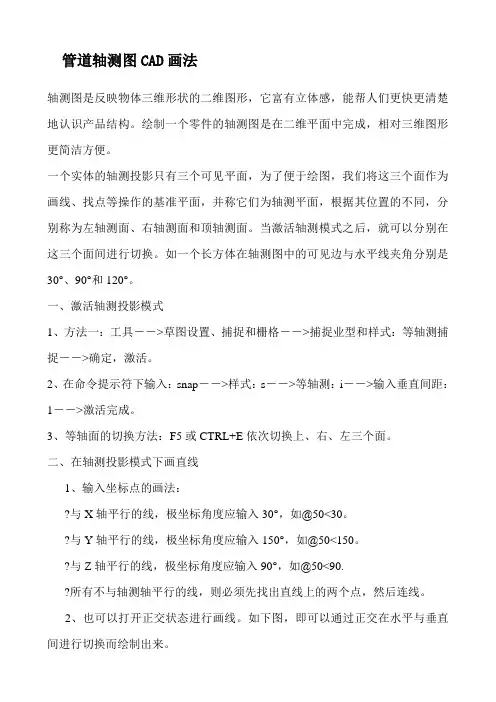

管道轴测图CAD画法
管道轴测图CAD画法轴测图是反映物体三维形状的二维图形，它富有立体感，能帮人们更快更清楚地认识产品结构。
绘制一个零件的轴测图是在二维平面中完成，相对三维图形更简洁方便。
一个实体的轴测投影只有三个可见平面，为了便于绘图，我们将这三个面作为画线、找点等操作的基准平面，并称它们为轴测平面，根据其位置的不同，分别称为左轴测面、右轴测面和顶轴测面。
当激活轴测模式之后，就可以分别在这三个面间进行切换。
如一个长方体在轴测图中的可见边与水平线夹角分别是30°、90°和120°。
一、激活轴测投影模式1、方法一：工具－－>草图设置、捕捉和栅格－－>捕捉业型和样式：等轴测捕捉－－>确定，激活。
2、在命令提示符下输入：snap－－>样式：s－－>等轴测：i－－>输入垂直间距：1－－>激活完成。
3、等轴面的切换方法：F5或CTRL+E依次切换上、右、左三个面。
二、在轴测投影模式下画直线1、输入坐标点的画法：?与X轴平行的线，极坐标角度应输入30°，如@50<30。
?与Y轴平行的线，极坐标角度应输入150°，如@50<150。
?与Z轴平行的线，极坐标角度应输入90°，如@50<90.?所有不与轴测轴平行的线，则必须先找出直线上的两个点，然后连线。
2、也可以打开正交状态进行画线。
如下图，即可以通过正交在水平与垂直间进行切换而绘制出来。
▲实例：在激活轴测状态下，打开正交，绘制的一个长度为10的正方体图。
1、激活轴测－－>启动正交，当前面为左面图形。
2、直线工具－－>定第一点－－>水平方向10－－>垂直方向10－－>水平反方向10－－>C闭合，3、F5：切换至上面－－>指定顶边一角点－－>X方向10－－>Y方向10－－>X方向10－－>C闭合，4、F5：切换到右面－－>指定底边右角点－－>水平方向10－－>向上垂直方向10－－>确定完成，三、定位轴测图中的实体要在轴测图中定位其它已知图元，必须打开自动追踪中的角度增量并设定角度为30度，这样才能从已知对象开始沿30°、90°或150°方向追踪。
管道轴测图
西
北 (0°)
(0°)北
东
南
东
下
西
南
下
3.7.2 管道轴测图的内容
（1）图形
用正等轴测投影画出管段及其所附管件、阀门、控制点等图形、符号。
（2）标注
标注安装尺寸、管号、管段所连设备的位号或相连管道的编号。
（3）方向标
表示安装方位的基准，北向与管道布置图上的设计北向( 0°)一致。
（4）材料表
列出这段管道安装所需要的材料，即管子、管件和阀门等规格、型 号、尺寸、数量和标准等。材料表附在图纸的右侧。
管道轴测图
优点：管道轴测图在一张图面上表示一段管道的安装情况，图面清 晰，空间立体感强，尺寸标注比较精确，适合工厂预制。 缺点：不能直观地反映出管道间的相互关系。
三维管道设计软件：美国Autodesk公司的AutoCAD plant3D，美
国Intergraph公司的PDS，英国CADCentre公司的PDMS，美国 Bentley公司的AutoPLANT等。
立面图
200× 150
辅助管道平面图使 用，反映管道的走 向，不能精确定位。
A向
上
西
北
南
东
下
600
900
600
北 平面图
800
200×100
A向视图
EL17.500 EL17.000
EL16.830
EL16.240
3.7.4 管道布置图与管道轴测图的比较和选择
管道布置图
优点：管道布置图可以在一张图面上反映一个区域内管道的安装情 况，表达方式整体性强，能够准确描述装置内管道的空间位置及管 道间的相互关系。 缺点：当局部管道比较复杂时，图面就比较复杂，可画局部管道轴 测图辅助表示复杂管道。
管道轴测图2012
北
东
A
B 空间偏置的标注：画出三个坐
标轴组成的六面体，标注出起始 和终点的标高及两个方向的偏移 尺寸，或者注出管段两端的坐标。
从A点到B点发生了哪些方向的偏移？
北、东、下三个方向
3、材料表
主要用途、内容和编写方法同第四节，列在所表示的管 段图的右侧。 管道布置图是某一区域内全部管道的投影，材料表内容 多，无法列在图面上，所以材料表另外单独列出。 教材72页
标注示例：从最邻近的主要基准点到分支管、管道改变 走向处、拆卸用的法兰、异径管。不注封闭尺寸。
上 分支管： 管道元件： 弯头 三通 法兰 异径管 异径管以大端 为定位基准 西 南 下
北
东
管廊上的管道：
a)标注管廊支柱轴线号； b)以管廊支柱为基准标注管 道及管道元件的定位尺寸。
在管道穿墙、楼板、屋顶、操作平台等的位置处，
北 西 下
东 南
（2）轴测图的标注
尺寸单位：标高单位为米，精确到小数点后面三位（也可 采用毫米），其他尺寸单位均为毫米。
（a）管号及物料流向 （b）尺寸标注 水平管道注长度尺寸和管中心 标高，垂直管道标注相关部位 的标高EL。
上
标高的标注： 北
西
下
东
南
阀门的标注：
焊接点
a）法兰连接的阀门和 其他管道元件，定位尺 寸标注到一端法兰面。
练习课堂：由所给平面图和立面图画出轴测图 平面图
北
200×150
立面图
200×150
辅助管道平面图使 用，反映管道的走 向，不能精确定位。
上 西 南 下 北 东
A向北Βιβλιοθήκη 平面图800A向视图
900
600
管道轴测单线图的图示方法
化工识图精品课程
管道轴测单线图的图示方法
图5-22 1条直管的斜等轴测单线图
国家示范性职业学校数字化资源共建共享计划
化工识图精品课程
管道轴测单线图的图示方法
3. 管子与管件的斜等轴测单线图
（1）直管的斜等轴侧单线图 ① 1条直管的斜等轴侧单线图 图 5-22（ c）所示是1条前后水平的直管的平、立、侧面单 线图，图5-22 （d）所示是1条前后水平的直管的斜等轴测单线 图。图5-22 （e）所示是1条立管的平、立、侧面单线图。图 522（f）所示是1条立管的斜等轴测单线图。 前后水平管在斜等轴测图上的长度，一般从 O 点起沿 OY （或OY轴的延长线）直接取该水平管在平面图上的实长。而立 管在斜等轴测图上的长度，一般从O点起沿OZ（或OZ轴的延长 线）直接取该立管在正立面图上的实长。
图5-24 90°弯头的斜等轴测单线图
国家示范性职业学校数字化资源共建共享计划
化工识图精品课程
管道轴测单线图的图示方法
3. 管子与管件的斜等轴测单线图
（2）各种管件的斜等轴测单线图 各种管件摆放位置不同，其方位和斜等轴测图的图形也不 同。 ② 正三通和正四通的斜等轴测单线图
图5-25（a）分别是正三通的平、 立面单线图，对应的斜等轴测 图如图5-25（b）所示。图5-25 （c）分别是正四通的平、立面 单线图，对应的斜等轴测图如 图5-25（d）所示。
国家示范性职业学校数字化资源共建共享计划 化学工艺专业精品课程
化工 识图
模块五
管道单线图的识读
课题2. 管道单线图的图示
哈密职业技术学校
化工识图精品课程
管道轴测单线图的图示方法
管道轴测单线图是表达自设备间的一段管道及其所连接的
管道轴测图CAD画法
管道轴测图CAD画法轴测图是反映物体三维形状的二维图形，它富有立体感，能帮人们更快更清楚地认识产品结构。
绘制一个零件的轴测图是在二维平面中完成，相对三维图形更简洁方便。
一个实体的轴测投影只有三个可见平面，为了便于绘图，我们将这三个面作为画线、找点等操作的基准平面，并称它们为轴测平面，根据其位置的不同，分别称为左轴测面、右轴测面和顶轴测面。
当激活轴测模式之后，就可以分别在这三个面间进行切换。
如一个长方体在轴测图中的可见边与水平线夹角分别是30°、90°和120°。
一、激活轴测投影模式1、方法一：工具－－>草图设置、捕捉和栅格－－>捕捉业型和样式：等轴测捕捉－－>确定，激活。
2、在命令提示符下输入：snap－－>样式：s－－>等轴测：i－－>输入垂直间距： 1－－>激活完成。
3、等轴面的切换方法：F5或CTRL+E 依次切换上、右、左三个面。
二、在轴测投影模式下画直线1、输入坐标点的画法：?与 X 轴平行的线，极坐标角度应输入30°，如@50<30。
?与 Y 轴平行的线，极坐标角度应输入150°，如@50<150。
?与 Z 轴平行的线，极坐标角度应输入90°，如@50<90.?所有不与轴测轴平行的线，则必须先找出直线上的两个点，然后连线。
2、也可以打开正交状态进行画线。
如下图，即可以通过正交在水平与垂直间进行切换而绘制出来。
▲实例：在激活轴测状态下，打开正交，绘制的一个长度为10的正方体图。
1、激活轴测－－>启动正交，当前面为左面图形。
2、直线工具－－>定第一点－－>水平方向 10－－>垂直方向10－－>水平反方向10－－>C闭合，3、F5：切换至上面－－>指定顶边一角点－－>X方向4、F5：切换到右面－－>指10－－>Y方向10－－>X方向10－－>C闭合，定底边右角点－－>水平方向10－－>向上垂直方向10－－>确定完成，三、定位轴测图中的实体要在轴测图中定位其它已知图元，必须打开自动追踪中的角度增量并设定角度为30度，这样才能从已知对象开始沿30°、90°或150°方向追踪。
管道工程识图总结 PPT
第三章 管道剖视、剖面、节点图 与展开图
一、剖视图 1、剖视图概念
2、剖视图分类
全剖
半剖
局部剖
二、剖面图 1、剖面符号
2、 剖面图的分类
1)重合剖面 2)移出剖面
3、管线与管线之间的剖切
三、节点图
第四章 给水排水工程图
一、城市给水排水工程与建筑给水排水工程的 划分
二、室外给水排水工程图 1、平面图
管道工程识图总结
第一章 管道三视图
一、单双线图的表示方法
1、管道双、单线图的由来
2、三种摆放位置情况下，管道单双线图
二、90°弯头的单双线三视图
三、三通的单双线三视图
四、四通的单双线三视图
五、变径管（大小头）的单、双线图
六、阀门的单双线三视图
二、管道交叉与重叠
1、管道的交叉表示
2、管道的重叠表示 断高前露低后
2、给水管道纵断面图
3、给水管道节点图
三、室内给水排水工程图
某住宅底层给水排水平面图
某住宅标准层（二层及以上）给水排水平面图
某住宅给水系统图
某住宅排水系统图
第五章 采暖工程图与通风工程图
一、采暖工程图
一层采暖平面图
二层、顶层采暖平面图Leabharlann 二、通风工程图习题
1、由正立面图和平面图，完成左侧立面图。 左侧立面图？？
三、管道三视图的识读
第二章 管道的轴测图
1、管道的斜等轴测图坐标
2、斜等轴测图绘制原则
1）根据平面图画系统 横画横，竖画斜，圆圈画垂直 2）根据立面图画系统图 横画横，竖画垂直，圆圈画斜
3、90°弯头轴测图
4、三通轴测图
5、管子重叠轴测图
6、管子交叉轴测图
管道轴测图C画法
管道轴测图C画法标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]一个实体的轴测投影只有三个可见平面，为了便于绘图，我们将这三个面作为画线、找点等操作的基准平面，并称它们为轴测平面，根据其位置的不同，分别称为左轴测面、右轴测面和顶轴测面。
当激活轴测模式之后，就可以分别在这三个面间进行切换。
如一个长方体在轴测图中的可见边与水平线夹角分别是30°、90°和120°。
一、激活轴测投影模式1、方法一：工具－－>草图设置、捕捉和栅格－－>捕捉类型和样式：等轴测捕捉－－>确定，激活。
2、方法二：命令提示符下输入：snap－－>样式：s－－>等轴测：i－－>输入垂直间距：1－－>激活完成。
3、方法三：等轴面的切换方法：F5或CTRL+E依次切换上、右、左三个面。
二、在轴测投影模式下画直线1、输入坐标点的画法：与X轴平行的线，极坐标角度应输入30°，如@50<30。
与Y轴平行的线，极坐标角度应输入150°，如@50<150。
与Z轴平行的线，极坐标角度应输入90°，如@50<90.所有不与轴测轴平行的线，则必须先找出直线上的两个点，然后连线。
2、也可以打开正交状态进行画线。
如下图，即可以通过正交在水平与垂直间进行切换而绘制出来。
实例：在激活轴测状态下，打开正交，绘制的一个长度为10的正方体图。
1、激活轴测－－>启动正交，当前面为左面图形；2、直线工具－－>定第一点－－>水平方向10－－>垂直方向10－－>水平反方向10－－>C闭合；3、F5：切换至上面－－>指定顶边一角点－－>X方向10－－>Y方向10－－>X方向10－－>C闭合；4、F5：切换到右面－－>指定底边右角点－－>水平方向10－－>向上垂直方向10－－>确定完成。
管道轴侧图标注要点
轴测图是反映物体三维形状的二维图形，它富有立体感，能帮人们更快更清楚地认识产品结构。
绘制一个零件的轴测图是在二维平面中完成，相对三维图形更简洁方便。
一个实体的轴测投影只有三个可见平面，为了便于绘图，我们将这三个面作为画线、找点等操作的基准平面，并称它们为轴测平面，根据其位置的不同，分别称为左轴测面、右轴测面和顶轴测面。
当激活轴测模式之后，就可以分别在这三个面间进行切换。
如一个长方体在轴测图中的可见边与水平线夹角分别是30°、90°和120°。
一、激活轴测投影模式1、方法一：工具－－>草图设置、捕捉和栅格－－>捕捉业型和样式：等轴测捕捉－－>确定，激活。
2、在命令提示符下输入：snap－－>样式：s－－>等轴测：i－－>输入垂直间距：1－－>激活完成。
3、等轴面的切换方法：F5或CTRL+E依次切换上、右、左三个面。
二、在轴测投影模式下画直线1、输入坐标点的画法：?与X轴平行的线，极坐标角度应输入30°，如@50<30。
?与Y轴平行的线，极坐标角度应输入150°，如@50<150。
?与Z轴平行的线，极坐标角度应输入90°，如@50<90.?所有不与轴测轴平行的线，则必须先找出直线上的两个点，然后连线。
2、也可以打开正交状态进行画线。
如下图，即可以通过正交在水平与垂直间进行切换而绘制出来。
▲实例：在激活轴测状态下，打开正交，绘制的一个长度为10的正方体图。
1、激活轴测－－>启动正交，当前面为左面图形。
2、直线工具－－>定第一点－－>水平方向10－－>垂直方向10－－>水平反方向10－－>C闭合，3、F5：切换至上面－－>指定顶边一角点－－>X方向10－－>Y方向10－－>X方向10－－>C闭合，4、F5：切换到右面－－>指定底边右角点－－>水平方向10－－>向上垂直方向10－－>确定完成，三、定位轴测图中的实体要在轴测图中定位其它已知图元，必须打开自动追踪中的角度增量并设定角度为30度，这样才能从已知对象开始沿30°、90°或150°方向追踪。
管道识图总结
第一章 管道三视图
一、单双线图的表示方法
1、管道双、单线图的由来
2、三种摆放位置情况下，管道单双线图
二、90°弯头的单双线三视图
三、三通的单双线三视图
四、四通的单双线三视图
五、变径管（大小头）的单、双线图
六、阀门的单双线三视图
二、管道交叉与重叠
1、管道的交叉表示
2、管道的重叠表示 断高前露低后
三、管道三视图的识读
第二章 管道的轴测图
1、管道的斜等轴测图坐标
2、斜等轴测图绘制原则
1）根据平面图画系统 横画横，竖画斜，圆圈画垂直 2）根据立面图画系统图 横画横，竖画垂直，圆圈画斜
3、90°弯头轴测图
4、三通轴测图
5、管子重叠轴测图
6、管子交叉轴测图
பைடு நூலகம் 7、管道轴测图
例：热交换器接管轴测图
2、给水管道纵断面图
3、给水管道节点图
三、室内给水排水工程图
某住宅底层给水排水平面图
某住宅标准层（二层及以上）给水排水平面图
某住宅给水系统图
某住宅排水系统图
第五章 采暖工程图与通风工程图
一、采暖工程图
一层采暖平面图
二层、顶层采暖平面图
二、通风工程图
习题
1、由正立面图和平面图，完成左侧立面图。 左侧立面图？？
第三章 管道剖视、剖面、节点图 与展开图
一、剖视图 1、剖视图概念
2、剖视图分类
全剖
半剖
局部剖
二、剖面图 1、剖面符号
2、 剖面图的分类
1)重合剖面 2)移出剖面
3、管线与管线之间的剖切
三、节点图
第四章 给水排水工程图
一、城市给水排水工程与建筑给水排水工程的 划分
