平法识图 复习资料 习题

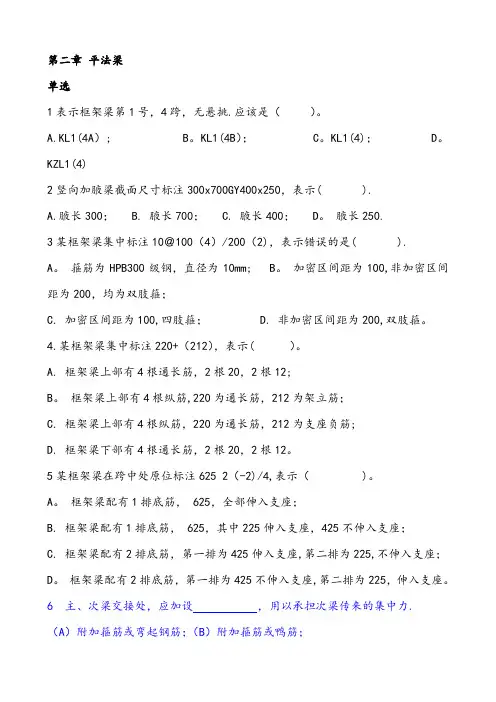

第二章平法梁

单选

1表示框架梁第1号，４跨，无悬挑。应该是（ )。

Ａ.KL1(４A）； B.KL１（4B)；Ｃ．KL１（4)；

D.KＺＬ1(4）

2竖向加腋梁截面尺寸标注30０x700GY4０0x２50，表示( )。

A.腋长300；Ｂ. 腋长7０0； C．腋长４00; D. 腋长２５0。3某框架梁集中标注φ1０＠１０0(4）/2０0(2)，表示错误的是( ）。A．箍筋为ＨPB30０级钢,直径为10mｍ; Ｂ. 加密区间距为１０0,非加密区间距为2０0，均为双肢箍;

C. 加密区间距为1００，四肢箍; Ｄ. 非加密区间距为200，双肢箍。

4.某框架梁集中标注2φ20+（2φ12），表示( )。

A. 框架梁上部有4根通长筋,2根20,2根12;

B. 框架梁上部有4根纵筋,２φ2０为通长筋，2φ12为架立筋;

Ｃ. 框架梁上部有4根纵筋,2φ2０为通长筋,2φ12为支座负筋；

D. 框架梁下部有4根通长筋,２根20，2根１2。

5某框架梁在跨中处原位标注6φ2５ 2（-2）/4,表示( )。

A．框架梁配有1排底筋， 6φ25,全部伸入支座;

B. 框架梁配有1排底筋, 6φ２5，其中2φ25伸入支座,4φ25不伸入支座;

C. 框架梁配有２排底筋,第一排为4φ25伸入支座,第二排为2φ25,不伸入支座;

D. 框架梁配有2排底筋,第一排为4φ２5不伸入支座,第二排为2φ２5,伸入支

座。

6 主、次梁交接处，应加设 ,用以承担次梁传来的集中力。

（A ）附加箍筋或弯起钢筋;(Ｂ）附加箍筋或鸭筋；

（Ｃ）附加箍筋或吊筋； (Ｄ）附加箍筋或浮筋。

7 框架梁中间支座第一排非贯通筋的截断点应在距支座边不小于3/n l 处，其中n l 指（ ）。

A. 该跨梁两端轴线间的距离;

B. 该跨梁两端柱子间的距离；

C. 该跨梁的净距；

D. 支座两边较大的净跨

８ 楼面框架梁，当通长筋直径与支座负筋直径一致时，若钢筋需要接长

( )。

A ． 在距柱边n l /３范围内进行 ; B. 在跨中n l /3范围内进行连

接；

C. 在跨中n l ／４范围内可以进行连接；

D. 只能采用绑扎搭接接长

９抗震楼面框架梁，当纵向钢筋在端支座的锚固采用直锚时,其在端柱内的水平

直锚长度不应少于( )。

A ． aE l ; Ｂ． 0．4abE l ； C.１5ｄ ; D )55.0max(,d h l c aE +≥≥。 １0 图集11G101－1规定，当梁腹板高度≥ 须配置梁侧构造钢筋,其规格与根数应符合规范规定。

A ．250mm ； B. 3０0m ｍ； C. 350mm ； D ． 45０mm 。

1１ 三级抗震楼面框架梁，截面尺寸为300x ４00,则箍筋加密区长度为( )。

A.3０0;

B. 400； C ． 500； D.600

12 非抗震框架梁的箍筋加密区判断条件为 （ ）

A 、1．5Ｈｂ（梁高)、500mm 取大值

B 、2H ｂ（梁高）、500mm 取大值

C、500mm

D、一般不设加密区

13 梁高≥８00时，吊筋弯起角度为（ )

A、６0

B、３0

C、45 Ｄ１5

1４ KL2的净跨长为72００mm，梁截面尺寸为３００*7０0，箍筋的集中标注为10@100／200（2) 一级抗震,求箍筋的非加密区长度 ( )

A、44０0 Ｂ、4３０0 Ｃ、42０0 D2８00

15 梁高≤8０0时，吊筋弯起角度为( ）

A、６0

B、3０

C、45

1６梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断( )

A、当梁高≤3５０时为6mm,梁高>350mm时为８mｍ

Ｂ、当梁高≤450时为6ｍm,梁高>45０mｍ时为8mm

C、当梁宽≤35０时为6mm，梁宽>350ｍm时为8mｍ

Ｄ、当梁宽≤４50时为6mｍ,梁宽＞４５０mm时为８mm

1７纯悬挑梁下部带肋钢筋伸入支座长度为（ )

A、1５d

B、12ｄ

C、Lae

D、支座宽

18、图集1１G101-1中的h b是指（ )。

A、梁截面高度Ｃ、基础高度

B、柱截面宽度 D、梁跨度

1９框架梁平法施工图中集中标注内容的选注值为（ )。

A.梁编号

B.梁顶面标高高差 C．梁箍筋Ｄ．梁截面尺寸

2０下列关于梁、柱平法施工图制图规则的论述中正确的是( )。

A．梁采用平面注写方式时,集中标注取值优先。

B.梁原位标注的支座上部纵筋是指该部位不含通长筋在内的所有纵筋。

Ｃ．梁集中标注中受扭钢筋用G打头表示。

D．梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成。

2１架立钢筋同支座负筋的搭接长度为：( ）

Ａ、1５ｄ B、12d C、１50 Ｄ、250

22 梁下部不伸入支座钢筋在什么位置断开（ )

Ａ、距支座边0.05Ln B、距支座边0．5Ln C、距支座边0.01Ln Ｄ、距支座边０.1Lｎ

多选

1 框架梁上部纵筋包括哪些？( )

Ａ、上部通长筋 B、支座负筋 C、架立筋 D、腰筋

２框架梁的支座负筋延伸长度怎样规定的( ）

A、第一排端支座负筋从柱边开始延伸至Ｌn/3位置

B、第二排端支座负筋从柱边开始延伸至Ln/4位置

Ｃ、第二排端支座负筋从柱边开始延伸至Ln/5位置

D、中间支座负筋延伸长度同端支座负筋

3 梁的平面注写包括集中标注和原位标注，集中标注有五项必注值是（ )

A、梁编号、截面尺寸

B、梁上部通长筋、箍筋

Ｃ、梁侧面纵向钢筋 D、梁顶面标高高差

4 梁的原位标注包括( )

A．左支座上部纵筋的原位标注 B.右支座上部纵筋的原位标注

C 上部跨中的原位标注 D.下部纵筋的原位标注

判断
