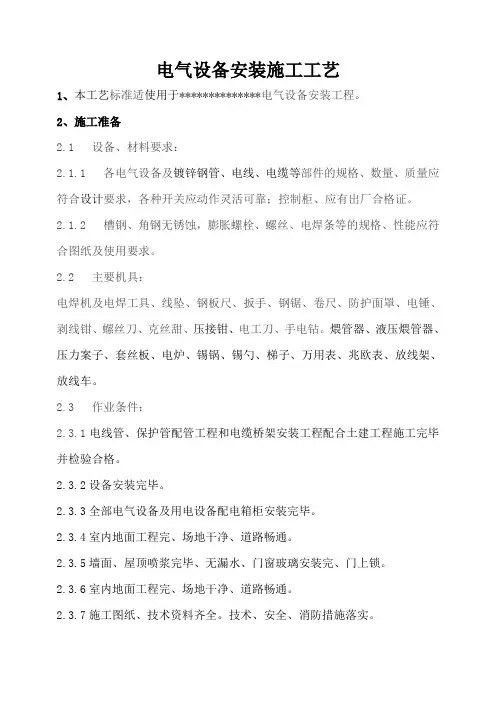

电气设备安装施工工艺1、本工艺标准适使用于**************电气设备安装工程。

2、施工准备2.1 设备、材料要求:2.1.1 各电气设备及镀锌钢管、电线、电缆等部件的规格、数量、质量应符合设计要求,各种开关应动作灵活可靠;控制柜、应有出厂合格证。

2.1.2 槽钢、角钢无锈蚀,膨胀螺栓、螺丝、电焊条等的规格、性能应符合图纸及使用要求。

2.2 主要机具:电焊机及电焊工具、线坠、钢板尺、扳手、钢锯、卷尺、防护面罩、电锤、剥线钳、螺丝刀、克丝甜、压接钳、电工刀、手电钻。

煨管器、液压煨管器、压力案子、套丝板、电炉、锡锅、锡勺、梯子、万用表、兆欧表、放线架、放线车。

2.3 作业条件:2.3.1电线管、保护管配管工程和电缆桥架安装工程配合土建工程施工完毕并检验合格。

2.3.2设备安装完毕。

2.3.3全部电气设备及用电设备配电箱柜安装完毕。

2.3.4室内地面工程完、场地干净、道路畅通。

2.3.5墙面、屋顶喷浆完毕、无漏水、门窗玻璃安装完、门上锁。

2.3.6室内地面工程完、场地干净、道路畅通。

2.3.7施工图纸、技术资料齐全。

技术、安全、消防措施落实。

2.3.8设备、材料齐全,并运至现场。

3 操作工艺3.1暗管敷设工艺流程为:切管连→套丝接→热煨管管3.2暗管敷设基本要求:3.2.1敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理。

3.2.2暗配的电线管路宜沿最近的路线敷设并应减少弯曲:埋入墙或混凝土内的管子,离表面的净距不应小于15mm。

3.2.3进入落地式配电箱的电线管路,排列应整齐,管口应高出基础面不小于50mm。

3.2.4埋入地下的电线管路不宜穿过设备基础,在穿过建筑物基础时,应加保护管。

3.3桥架安装流程:测量定位→支吊架制作安装→桥架安装→接地处理3.4电线、电缆穿管工艺流程选择电线、电缆→扫管→穿带线→放线与断线→导线与带线的绑扎→管口带护口→导线连接→线路绝缘摇测3.4.1选择导线:3.4.1.1应根据设计图规定选择导线。

电气设备安装施工工艺

电气设备安装施工工艺

电气设备安装施工工艺————————————————————————————————作者:————————————————————————————————日期:电气设备安装7.1 主要工序和特殊工序的施工方法 7.1.1 开关柜安装 (1)施工流程(2)基础型钢安装:调直型钢。

将有弯的型钢调直,然后,按图纸要求预制加工基础型钢架,并刷好防锈漆。

按施工图纸所标位置,将预制好的基础型钢架放在预留铁件上,用水准仪或水平尺找平、找正。

找平过程中,需用垫片的地方最多不能超过三片。

然后,将基础型钢架、预埋铁件、垫片用电焊焊牢。

最终基础型钢顶部宜高出抹平地面10mm.手车柜按产品技术要求执行。

基础型钢安装允许偏差见表。

开关柜试验调整二次接线安装母线配置安装开关柜安装开关柜安装前检查基础预埋到货开箱检查、验收施工准备交接试验基础型钢安装的允许偏差项目允许偏差mm/m mm/全长不直度<1 <5水平度<1 <5位置误差及不平<5行度注:环形布置按设计要求。

基础型钢与地线连接:基础型钢安装完毕后,将室外地线扁钢分别引入室内(与变压器安装地线配合)与基础型钢的两端焊牢,焊接面为扁钢宽度的二倍。

然后将基础型钢刷两遍灰漆。

(3)柜(盘)稳装:柜(盘)安装。

应按施工图纸的布置,按顺序将柜放在基础型钢上。

单独柜(盘)只找柜面和侧面的垂直度。

成列柜(盘)各台就位后,先找正两端的柜,在从柜下至上三分之二高的位置绷上小线,逐台找正,拒不标准以柜面为准。

找正时采用0.5mm铁片进行调整,每处垫片最多不能超过三片。

然后按柜固定螺孔尺寸,在基础型钢架上用手电钻钻孔。

一般无要求时,低压柜钻φ12.2孔,高压柜钻φ16.2孔,分别用M12、M16镀锌螺丝固定。

允许偏差见表2-31。

柜(盘)就位,找正、找平后,除柜体与基础型钢固定。

柜体与柜体、柜体与测挡板均用镀锌螺丝连接。

柜(盘)接地:每台柜(盘)单独与基础型钢连接。

电气安装工程施工工艺

电气安装工程施工工艺

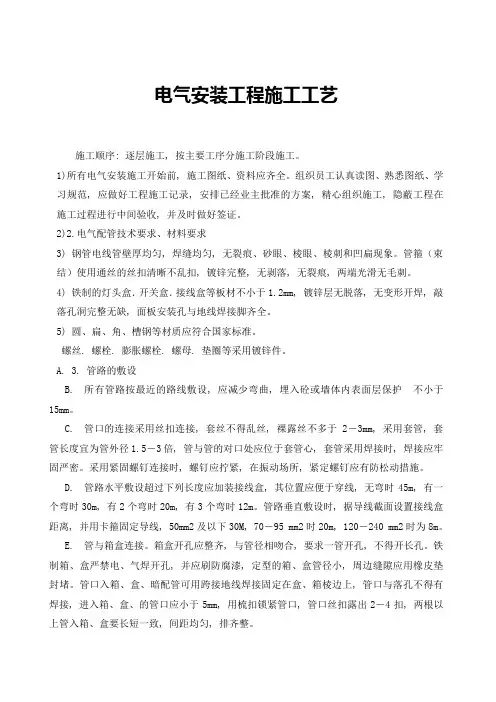

电气安装工程施工工艺施工顺序: 逐层施工, 按主要工序分施工阶段施工。

1)所有电气安装施工开始前, 施工图纸、资料应齐全。

组织员工认真读图、熟悉图纸、学习规范, 应做好工程施工记录, 安排已经业主批准的方案, 精心组织施工, 隐蔽工程在施工过程进行中间验收, 并及时做好签证。

2)2.电气配管技术要求、材料要求3) 钢管电线管壁厚均匀, 焊缝均匀, 无裂痕、砂眼、棱眼、棱刺和凹扁现象。

管箍(束结)使用通丝的丝扣清晰不乱扣, 镀锌完整, 无剥落, 无裂痕, 两端光滑无毛刺。

4) 铁制的灯头盒.开关盒.接线盒等板材不小于1.2mm, 镀锌层无脱落, 无变形开焊, 敲落孔洞完整无缺, 面板安装孔与地线焊接脚齐全。

5) 圆、扁、角、槽钢等材质应符合国家标准。

螺丝. 螺栓. 膨胀螺栓. 螺母. 垫圈等采用镀锌件。

A. 3. 管路的敷设B.所有管路按最近的路线敷设, 应减少弯曲, 埋入砼或墙体内表面层保护不小于15mm。

C.管口的连接采用丝扣连接, 套丝不得乱丝, 裸露丝不多于2-3mm, 采用套管, 套管长度宜为管外径1.5-3倍, 管与管的对口处应位于套管心, 套管采用焊接时, 焊接应牢固严密。

采用紧固螺钉连接时, 螺钉应拧紧, 在振动场所, 紧定螺钉应有防松动措施。

D.管路水平敷设超过下列长度应加装接线盒, 其位置应便于穿线, 无弯时45m, 有一个弯时30m, 有2个弯时20m, 有3个弯时12m。

管路垂直敷设时, 据导线截面设置接线盒距离, 并用卡箍固定导线, 50mm2及以下30M, 70-95 mm2时20m, 120-240 mm2时为8m。

E.管与箱盒连接。

箱盒开孔应整齐, 与管径相吻合, 要求一管开孔, 不得开长孔。

铁制箱、盒严禁电、气焊开孔, 并应刷防腐漆, 定型的箱、盒管径小, 周边缝隙应用橡皮垫封堵。

管口入箱、盒、暗配管可用跨接地线焊接固定在盒、箱棱边上, 管口与落孔不得有焊接, 进入箱、盒、的管口应小于5mm, 用梳扣锁紧管口, 管口丝扣露出2-4扣, 两根以上管入箱、盒要长短一致, 间距均匀, 排齐整。

电气系统安装施工工艺

电气系统安装施工工艺

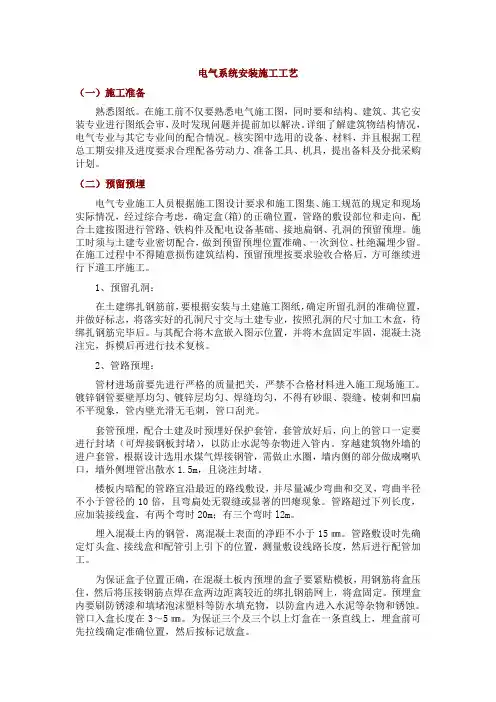

电气系统安装施工工艺(一)施工准备熟悉图纸。

在施工前不仅要熟悉电气施工图,同时要和结构、建筑、其它安装专业进行图纸会审,及时发现问题并提前加以解决。

详细了解建筑物结构情况,电气专业与其它专业间的配合情况。

核实图中选用的设备、材料,并且根据工程总工期安排及进度要求合理配备劳动力、准备工具、机具,提出备料及分批采购计划。

(二)预留预埋电气专业施工人员根据施工图设计要求和施工图集、施工规范的规定和现场实际情况,经过综合考虑,确定盒(箱)的正确位置,管路的敷设部位和走向,配合土建按图进行管路、铁构件及配电设备基础、接地扁钢、孔洞的预留预埋。

施工时须与土建专业密切配合,做到预留预埋位置准确、一次到位、杜绝漏埋少留。

在施工过程中不得随意损伤建筑结构,预留预埋按要求验收合格后,方可继续进行下道工序施工。

1、预留孔洞:在土建绑扎钢筋前,要根据安装与土建施工图纸,确定所留孔洞的准确位置,并做好标志,将落实好的孔洞尺寸交与土建专业,按照孔洞的尺寸加工木盒,待绑扎钢筋完毕后。

与其配合将木盒嵌入图示位置,并将木盒固定牢固,混凝土浇注完,拆模后再进行技术复核。

2、管路预埋:管材进场前要先进行严格的质量把关,严禁不合格材料进入施工现场施工。

镀锌钢管要壁厚均匀、镀锌层均匀、焊缝均匀,不得有砂眼、裂缝、棱刺和凹扁不平现象,管内壁光滑无毛刺,管口刮光。

套管预埋,配合土建及时预埋好保护套管,套管放好后,向上的管口一定要进行封堵(可焊接钢板封堵),以防止水泥等杂物进入管内。

穿越建筑物外墙的进户套管,根据设计选用水煤气焊接钢管,需做止水圈,墙内侧的部分做成喇叭口,墙外侧埋管出散水1.5m,且浇注封堵。

楼板内暗配的管路宜沿最近的路线敷设,并尽量减少弯曲和交叉,弯曲半径不小于管径的10倍,且弯扁处无裂缝或显著的凹瘪现象。

管路超过下列长度,应加装接线盒,有两个弯时20m;有三个弯时l2m。

埋入混凝土内的钢管,离混凝土表面的净距不小于15㎜。

电气设备安装施工工艺

电气设备安装施工工艺

电气设备安装主要工序和特殊工序的施工方法7.1.1开关柜安装(1)施工流程(2)基础型钢安装:调直型钢。

将有弯的型钢调直,然后,按图纸要求预制加工基础型钢架,并刷好防锈漆。

按施工图纸所标位置,将预制好的基础型钢架放在预留铁件上,用水准仪或水平尺找平、找正。

找平过程中,需用垫片的地方最多不能超过三片。

然后,将基础型钢架、预埋铁件、垫片用电焊焊牢。

最终基础型钢顶部宜高出抹平地面10mm.手车柜按产品技术要求执行。

基础型钢安装允许偏差见表。

基础型钢安装的允许偏差注:环形布置按设计要求。

基础型钢与地线连接:基础型钢安装完毕后,将室外地线扁钢分别引入室内(与变压器安装地线配合)与基础型钢的两端焊牢,焊接面为扁钢宽度的二倍。

然后将基础型钢刷两遍灰漆。

(3)柜(盘)稳装:柜(盘)安装。

应按施工图纸的布置,按顺序将柜放在基础型钢上。

单独柜(盘)只找柜面和侧面的垂直度。

成列柜(盘)各台就位后,先找正两端的柜,在从柜下至上三分之二高的位置绷上小线,逐台找正,拒不标准以柜面为准。

找正时采用铁片进行调整,每处垫片最多不能超过三片。

然后按柜固定螺孔尺寸,在基础型钢架上用手电钻钻孔。

一般无要求时,低压柜钻©孔,高压柜钻©孔,分别用M12、M16镀锌螺丝固定。

允许偏差见表2-31。

柜(盘)就位,找正、找平后,除柜体与基础型钢固定。

柜体与柜体、柜体与测挡板均用镀锌螺丝连接。

柜(盘)接地:每台柜(盘)单独与基础型钢连接。

每台柜从后面左下部的基础型钢侧面上焊上鼻子,用6mm2铜线与柜上的接地端子连接牢固。

柜(盘)顶上母线配制见“母带安装”要求。

盘、柜安装的允许偏差(4)柜(盘)二次小线连结:按原理图逐台检查柜(盘)上的全部电器元件是否相符,其额定电压和控制、操作电源电压必须一致。

按图敷设相与柜之间的控制电缆连接线。

敷设电缆要求见“电缆敷设”。

控制线校线后,将每根芯线煨成圆圈,用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上。

电气系统安装工程施工工艺

电气系统安装工程施工工艺

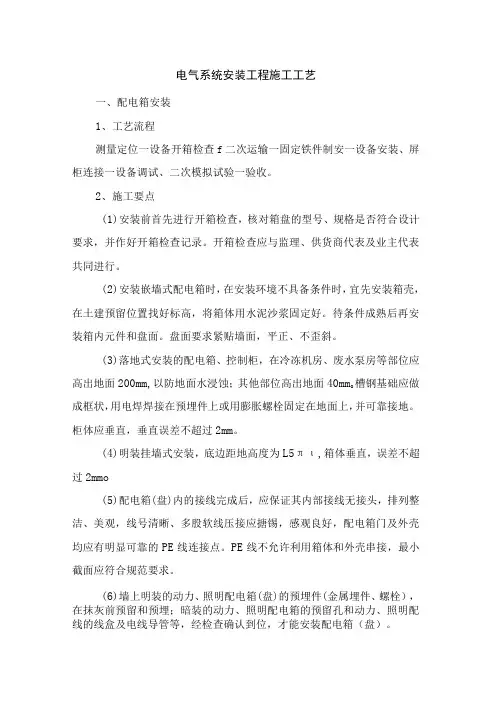

电气系统安装工程施工工艺一、配电箱安装1、工艺流程测量定位一设备开箱检查f二次运输一固定铁件制安一设备安装、屏柜连接一设备调试、二次模拟试验一验收。

2、施工要点(1)安装前首先进行开箱检查,核对箱盘的型号、规格是否符合设计要求,并作好开箱检查记录。

开箱检查应与监理、供货商代表及业主代表共同进行。

(2)安装嵌墙式配电箱时,在安装环境不具备条件时,宜先安装箱壳,在土建预留位置找好标高,将箱体用水泥沙浆固定好。

待条件成熟后再安装箱内元件和盘面。

盘面要求紧贴墙面,平正、不歪斜。

(3)落地式安装的配电箱、控制柜,在冷冻机房、废水泵房等部位应高出地面200mm,以防地面水浸蚀;其他部位高出地面40mm o槽钢基础应做成框状,用电焊焊接在预埋件上或用膨胀螺栓固定在地面上,并可靠接地。

柜体应垂直,垂直误差不超过2mm。

(4)明装挂墙式安装,底边距地高度为L5πι,箱体垂直,误差不超过2mmo(5)配电箱(盘)内的接线完成后,应保证其内部接线无接头,排列整洁、美观,线号清晰、多股软线压接应搪锡,感观良好,配电箱门及外壳均应有明显可靠的PE线连接点。

PE线不允许利用箱体和外壳串接,最小截面应符合规范要求。

(6)墙上明装的动力、照明配电箱(盘)的预埋件(金属埋件、螺栓),在抹灰前预留和预埋;暗装的动力、照明配电箱的预留孔和动力、照明配线的线盒及电线导管等,经检查确认到位,才能安装配电箱(盘)。

二、桥架安装1、安装流程桥架、线槽入库验收f划线定位f托臂、支吊架安装f桥架、线槽安装f保护地线安装f调平校直f中间验收。

2、施工要点(1)划线定位根据图纸确定始端到终端,找好水平或垂直线,沿墙壁、顶棚和模板等处,在线路的中心线进行弹线。

设计图的要求,分匀档距并标出具体位置。

(2)支、吊架安装安装前,根据支架承受的荷重,选择相应的膨胀螺栓及钻头;埋好螺栓后,可用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上。

支架与吊架所用钢材应平直,无显著扭曲。

电气设备安装施工工艺2011823

电气设备安装施工工艺2011823

电气设备安装施工工艺1. 前置工作在电气设备安装前,需要进行一些前置工作,包括:1.1 施工准备电气设备施工前需要进行施工准备,包括:•清理施工区域:清除现场障碍物、减小施工区域内工人与设备之间的障碍物等。

•确认设备位置:确定电气设备的布置位置、支撑架或支架安装基础等。

•搭设施工平台和防护架:确保属于施工区域内的高处安全可靠,避免在施工过程中发生意外。

•确定时间安排和进度:制定施工计划并安排好施工人员和机械设备,保证施工的顺利进行。

1.2 工具设备在电气设备安装过程中,需要使用一些工具设备。

•手电钻、电锤:用于安装支架和连接件的固定。

•笔型烙铁:用于连接电缆和终端之间的接线。

•变压器:用于检测机房电源电压是否符合要求。

•万用表:用于电气设备的线路检测和安装完成后的电气参数测量。

2. 安装施工电气设备安装施工分成以下步骤:2.1 安装支架•根据设备图纸,找到点位。

•根据设计要求搭设支架或支架安装基础。

•在支架或基础上安装设备支撑架。

2.2 安装电缆桥架安装电缆桥架主要是为了使电缆有一个固定的通道,防止电缆折断或者被损坏。

•根据设计图纸确定电缆桥架的种类和尺寸。

•确认电缆桥架的位置和相互之间的距离。

•安装电缆桥架,使其与设备的支撑架固定在一起。

2.3 进行电缆引出和连接•安装电气设备,并将设备的电缆引出到电缆桥架上。

•通过接线端子将电缆与设备相连接。

•确认电气设备与电源之间的电气参数和电缆连接无误后,进行电气设备的开通检查。

2.4 系统接地•根据设计图纸,确定施工位置和接地柜的大小和形式。

•安装接地铜杆和接地线,并进行连接和测量。

2.5 测试和调试•进行安装调试和测试,确保电气设备能够正常运转并且满足要求。

•检查安装和接线是否正确,并对参数进行测量和检查。

•确认设备的技术指标和规范的符合要求。

3. 后期工作电气设备安装施工完成后,需要进行一些后期工作。

•安全演练:对设备的操作人员进行安全培训和实际操作演练。

电气安装施工工艺

电气安装施工工艺

强电工程施工工艺主要施工程序预留预埋→支架制安→线槽、桥架安装→防雷接地安装→动力、照明配电箱安装→配管、管内穿线、电缆敷设→设备基础安装→高压开关柜安装→低压出线柜、变压器安装→低压配电屏、电容器屏安装→用电设备的电气安装→各层照明、插座等的安装→变配电工程系统调试、验收、开通→动力系统单机试运行、验收、开通→照明系统调试、开通→竣工验收。

主要设备、材料、成品和半成品的进场验收1.所有发放到班组的主要设备、材料、成品和半成品必须有合格的检验结论记录。

所有发放到班组的主要设备、材料、成品和半成品报监理工程师检验。

2.经批准的免检产品或认定的名牌产品,进场验收时,可不做抽样检测。

3.变压器、高压电器及电瓷制品检查项目有:产品带有合格证和随机文件,变压器有出厂试验记录;外观检查:有符合设计的铭牌,附件齐全,绝缘件无缺损、裂纹。

高低压成套配电柜、不间断电源柜、控制柜及动力、照明配电箱检查项目有:(1)产品带有合格证和随机文件,生产许可证和安全认证制度的产品,有许可证编号和安全认证标志。

不间断电源柜有出厂试验记录。

(2)外观检查:有符合设计的铭牌,柜内元器件无损坏丢失、接线无脱落脱焊,涂层完整,无明碰撞凹陷。

电动机和低压开关设备等检查项目有:(1)产品带有合格证和随机文件,实行生产许可证和安全认证制度的产品,有许可证编号和安全认证标志。

(2)外观检查:有符合设计的铭牌,附件齐全,电气接线端子完好,设备器件无缺损,涂层完整。

照明灯具及附件检查项目有:(1)检验合格证及随机文件;(2)灯具涂层完整,无损伤,附件齐全。

防爆灯具铭牌上有防爆标志和防爆合格证号,普通灯具有安全认证标志;(3)现场抽样检查成套灯具的绝缘电阻、内部接线等性能。

灯具的绝缘电阻不小于2兆欧,内部接线为铜芯绝缘电线,芯线截面积不小于0.5㎜2,橡胶或PVC绝缘电线的绝缘层厚度不小于0.6mm。

开关、插座、接线盒及其附件检查项目有:(1)查验合格证,防爆产品有防爆标志和防爆合格证号,实行安全认证制度的产品,有安全认证标志。

建筑电气设备安装施工工艺

建筑电气设备安装施工工艺

随着社会物质生活水平的不断提高,人们对建筑物的安 全性和舒适性提出了更高的要求。这不仅需要在建筑电气施 工设计环节上关注,更需要在施工过程中体现用户的需求。 因此,只有做好建筑电气安装施工每个环节的质量控制及监 督工作,才能确保建筑电气安装工程的质量。
1 做好安装前的协调工作
由于建筑施工的各种专业施工队伍多、交叉作业面较 广,各施工队只注重承包范围内的本工种的进度,没有重视 不同专业之间的协调,这样往往会给机电设备的安装造成困 难。因此,在施工前应做好协调工作,主要包括以下几点: ①适时办理交接手续。各工序完工并自检合格后,应及时办 理交接手续,让下一工序能够尽快施工,保证工期及施工的 条件要求。② 做好现场监督工作。在穿线过程中,常出现 漏做管盒的问题,给后面的设备安装施工带来麻烦,因而现 场工程人员应要求专业施工方将遗漏的问题一次查清,并及 时补做,防止后期返工而带来更大的麻烦。③分清专业施工 界面。一些工程在施工设计图纸没有明确分清强电和弱电、 机电安装等之间的界限,导致不同设备之间的冲突,如配电 箱、消防箱、空调机的控制柜至电源箱间的管线等之间相互 冲突,影响施工,所以施工方应做好图纸的审查工作,及时 发现问题并向设计单位反映,让其修改或变更。④ 耐心磨 合,交错施工。跨专业之间的施工应及早协调和安排,如施 工中需要利用建筑物柱筋作避雷引下线,现场施工人员就应 要求结构施工人员在柱筋切断时及时通知机电连接避雷线, 只有像这样各专业之间加强磨合,做好跨专业之间的交错施 工,才能最好地确保电气设备安装的施工质量及进度。
盒的施工。根据图纸要求做好基础底板中的接地措施,若要 以基础主筋做接地装置,应将柱内主筋在基础根部散开与底 筋焊接,标记颜色,并留出测接地电阻的干线及测试点。 2.2 结构施工阶段
建筑结构施工阶段关键是要逐层逐段做好电管暗敷工 作,土建浇筑混凝土时电气专业应留人看守,防止振捣混凝 土时造成灯头盒移位或破坏配管。电气专业自己负责施工的 预留孔洞和预埋的铁件、木箱盒等,应由电气工程人员做好 与土建施工的配合,做到及时埋设到位,并及时做好各层的 防雷引下线焊接工作。若需要利用柱子主筋作防雷引下线, 则按工艺要求在每层对该柱子主筋的绑扎接头作焊接处理。 2.3 装修阶段

电气设备安装施工工艺

电气设备安装施工工艺

电气设备安装施工工艺
一、前期准备
1. 根据设计图纸和技术协议,核对电气设备及相关材料的规格、数量、质量等,检查是否符合要求。

2. 安装施工前,对施工单位进行安全技术交底,要求施工单位
严格按照安全操作规程进行作业。

3. 电气设备安装前,要将安装环境进行彻底清理,并严禁在安
装区域存放杂物。

二、电气设备安装
1. 对于大型电气设备,需要进行分段拆装和组装,组装时必须
找平,保证水平精度。

2. 按照设备注明的电气图纸进行布置线缆,线缆应美观整齐,
不得有交叉、密集的现象。

3. 安装设备过程中,应根据安装难度、安装部位和安全要求定
制安装计划,明确分工,确保装配质量。

4. 安装结束后,应对电气设备及线缆进行验收,并进行电气测量,确保设备及线路质量。

5. 验收合格后,修复现场及时清理,并进行档案整理和资料汇总。

三、安全注意事项
1. 安装设备前,施工人员应当穿戴好安全符合要求的工作服和带好安全帽,戴好防护手套和鞋子。

2. 安装设备时,应按照安装顺序进行装配,落实固定措施。

3. 安装设备过程中,如设备出现损坏,需要及时停机检修,或者更换。

4. 安装结束后,应及时对施工区域进行彻底清理,保持施工现场环境整洁卫生。

以上就是电气设备安装施工工艺的完整版,希望能够对您有所帮助。

电气安装施工工艺

电气安装施工工艺

电气安装施工工艺方法一、电气装置电气装置的安装要做到整齐、牢固、正确、标志明确、外观良好、内外清洁。

电气接线盒内无残留物,盖板整齐、严密、紧贴墙面,同类电气设备安装高度应一致。

特种电源配电装置应有明显标志,并注明频率、电压等。

电源盘、柜及其他电气装置的台座应与建筑楼地面牢固固定。

二、配线干线与电源盘、柜采用压接端子连接。

电子计算机机房的电源线、信号线应分别铺设、排列整齐、捆扎固定,长度留有余量。

电源相线、中性线、保护接地线,直流工作地线、各种信号线和通讯线的颜色应各不相同,并按设计编号,电缆电线连接可靠,不得有扭绞、压扁和保护层断裂等现象三、电气照明装置吸顶灯具底座必须紧贴吊顶不留缝隙,嵌装灯具固定在吊顶板预留洞孔内专设的框架上。

电源线穿钢管或金属软管且留有余量,并通过绝缘贴圈进入灯具,不应贴近灯具外壳,灯具边框外缘应紧贴在吊顶板上,与吊顶明金属龙骨平行。

成排安装的灯具、光带要平直、整齐。

四、电气安装工程技术措施电气安装工程是机房工程中最为重要的环节之一,电气工程质量的好坏直接影响到计算机设备的安全稳定运行,所以施工过程中对电气工程质量的控制就显得愈加重要,鉴于此,根据《北京市电气安装标准》、《计算机场地技术条件》,并结合公司以往的施工经验我们制定了电气安装及验收标准,这一标准将主要作为公司电气工程质量的技术性文件之一,各工程队必须严格执行。

1.配线工程A)绝缘导线的连接,应符合下列条件及规定:B)铜线用螺线缠绕时,缠绕长度不小于导线直径的10倍;C)铜线6mm2以下的连接,本身自缠不应少于5圈。

D)每个分支路导线线间对地的绝缘电阻值,不应小于0.5兆欧;E)线管内导线总面积(包括绝缘层)不应超过管内截面的22%-33%,导线在管内不应该有接头;F)明配线工程中,导线与导线、导线与其他管道交叉或穿越建筑物,均应套绝缘管,导线引至灯位及开关木台时,应在木台上敷设,导线距墙面室内距离不得小于5mm,室外不应小于10mm;G)室内外配线工程所有控制线路的开关、刀闸等应标明所带负荷和设备的名称,在开关箱门的内侧,应标有单线系统图,并应与实际安装的设备相对应;H)其电线管采用镀锌钢管,金属管及其支持物等附件,应做防腐处理。

电气安装施工工艺

电气安装施工工艺

电气安装施工工艺电气安装施工工艺是指在建筑、工程项目中进行电力设备和线路布置、连接与配电系统的安装工程。

它是建设工程中的重要环节,关系到电力设备的安全使用以及工程的质量和效益。

在电气安装施工工艺中,需要按照一定的标准和规范进行操作,以确保设备的正常运行和安全性。

本文将针对电气安装施工工艺的流程、步骤和注意事项进行详细介绍。

一、电气安装施工工艺的流程电气安装施工工艺的流程通常分为前期准备、设备布置、导线敷设、接线连接和试运行等阶段。

1. 前期准备阶段前期准备阶段是电气安装施工工艺的重要环节。

在施工前,首先要制定详细的施工方案和工艺流程,并编制相应的施工图纸。

同时,准备好所需的电力设备、工具和材料,并进行必要的检查和试验,确保其质量符合要求。

2. 设备布置阶段设备布置阶段是将各种电力设备按照设计要求进行合理布置的过程。

首先要确定设备的安装位置和高度,并进行标记。

然后根据电气设备的功能和特点,选择合适的支架或悬挂装置进行安装。

在布置设备时,还要考虑通风、维修与检修的便利性,以及设备之间的安全距离。

3. 导线敷设阶段导线敷设是电气安装施工工艺中的重要步骤之一。

在进行导线敷设前,需根据工程需要量化导线的数量和规格。

然后,根据设计要求进行导线的敷设,包括线槽的开凿和导线管的安装。

在敷设过程中,要保证导线的横截面积和长度符合要求,且固定牢固,避免导线间的短路或断电等问题。

4. 接线连接阶段接线连接是电气安装施工工艺中的关键步骤。

在接线连接前,需先进行导线的剥皮处理,确保导线与组件之间的良好接触。

然后按照设计方案进行导线的连接,包括并联、串联和跨接等。

在接线过程中,要确保连接牢固可靠,没有松动或插错等问题。

5. 试运行阶段试运行是电气安装施工工艺的最后一步。

在试运行前,要检查所有接线点是否符合要求,确保无接地、漏电等安全隐患。

然后,依次启动各个电气设备,进行试运行和检测。

在试运行中,要观察设备的工作状态和电压波动情况,并记录相关数据。

电气安装工程施工工艺

电气安装工程施工工艺

电气安装工程施工工艺(1)将各层水平线和墙厚度线弹好,配合土建施工,现浇混凝土板柱内配管在底层钢筋绑扎完后而上层钢筋未绑扎前进行,根据施工图尺寸位置配合施工。

(2)电管敷设暗配的电线管路宜沿最近的线路敷设并应减少弯曲,埋入墙或混凝土内的管子离表平面的净距离不应小于15mm。

明配管外应刷防火漆两道。

根据设计图和现场情况加工好各种盒、箱、管弯、钢管揻弯采用冷揻法,一般管径为20mm及以下时,用手板揻弯器,管径为25mm及以上时,使用液压揻管器,管子断口处应平齐不歪斜,刮锉光滑,无毛刺。

以土建弹出的水平线为基准,根据设计图要求确定盒、箱实行尺寸位置,并将盒、箱固定牢固。

管路超过下列长度,应加装接线盒,其位置应便于穿线,无弯时30m,有一个弯时20m,有二个弯时15m,有三个弯时8m,管路穿线越伸缩缝时,应做伸缩过渡箱,并接地牢靠。

盒、箱开孔应整齐并与管径相吻合,要求一管一孔,不得开长孔,管口入盒,箱、暗配管可用跨接地线焊接固定在盒棱边上,严禁管口与敲落孔焊接、管口露出盒、箱应小于5mm。

将堵好的盒子固定牢后敷管,管路每隔1m左右用铅丝绑扎牢,用φ6圆钢与跨接地线焊接,跨接地线两端焊接面不得小于该跨接线截面的6倍,焊缝均匀牢固,焊接处刷漆防腐化,埋地部分应刷沥青漆三道。

(3)管内穿线①信号线采用阻燃绞织铜芯线、控制电缆采用阻燃型、其他采用阻燃铜芯线,管内所穿导线应不同用途分开严禁穿在同一管内,管内导线严禁有接头。

②穿带线:带线一般采用φ1.2~φ2.0mm的铁丝,将其头部弯成不封口的圆圈穿入管内。

在管路较长或转弯较多时,可以在敷设管路同时将带线一并穿好,穿线受阻时,应用两根带一在管两端同时搅动,使两根铁丝的端头互相钩绞在一起,然后将带线拉出。

③穿线前,钢管口上应先装上护口。

管路较长、弯曲较多、穿线困难时,可往管内吹入适量的滑石粉润滑。

两人穿线时,应配合协商好,一拉一送。

④单股铜导线一般采用LC安全型压线帽连接,将导线绝缘层削去10~12mm,清除氧化物,按规格选用适当的压线帽,将线芯插入压线帽的压接管内,若填不实,可将线芯折回头,填满为止。

电气设备安装工程施工工艺

电气设备安装工程施工工艺

1.电气设备安装工程施工工艺1.1配电箱安装(一)技术要求:1、配电箱(柜)订货前应根据设计图纸及现场实际情况确定设备的各项的技术要求,如:箱体规格尺寸、开孔位置、预留元器件位、进出线的走向位置等。

2、配电箱、开关箱的进出线管为暗配时,因为进出线管位置往往不能准确定位,必须在现场开孔的,订货时应说明。

3、配电屏、台、盘安装质量要求,按本标准配电箱(柜)标准,以下不再叙述。

(二)施工机具要求:1、吊装搬运机具:叉车、轻型汽车吊、液压拖车、倒链、钢丝绳、棕绳索具等2、安装机具:台钻、手电钻、电锤、砂轮切割机、台虎钳、锉刀、钢锯、榔头、克丝钳、螺丝刀、电焊机、气焊工具、扳手、电工工具等;3、测量器具:水准仪、钢直尺、钢卷、水平尺、线坠、塞尺、兆欧表、万用表、试电笔。

(三)作业条件:1、电缆沟工程、基础工程、墙体工程已完工,经检验合格。

土建已给出施工水平线。

2、配电箱(柜)安装前,抹灰、喷浆等湿作业已完成,门窗已安装,门已上锁。

3、室内地面施工完毕,地面干净,达到安装条件。

4、配合土建结构施工已预留好暗装配电箱的位置。

5、设备、材料已到齐,已检验合格并通过报验。

6、施工图纸、技术资料、安装资料齐全;技术、安全、消防等措施已落实。

(四)配电箱(柜)施工工艺:1、设备开箱检查⑴建设、监理、施工、供货单位共同验收,并做好设备进场开箱检验记录。

⑵按设备清单、电气系统图及设备技术资料,核对设备及附件、备件的规格型号是否符合图纸要求,是否齐全;检查产品合格证、技术资料、设备说明书等是否齐全。

⑶检查配电箱(柜)体外观应无划痕、变形、涂层脱落等缺陷。

⑷配电箱(柜)内部检查①电气装置及元件等规格、型号、品牌是否符合设计要求;②柜、箱内的计量装置必须全部检测,并有检定部门的检测报告。

⑸设备进场和开箱检查应配合进度计划安排。

设备开箱后应尽快就位,缩短现场存放时间和开箱后保管时间。

2、设备搬运、吊装⑴配电柜吊装点设在柜顶时,吊索应拴挂在规定吊点上,柜顶未设吊装点时,吊索应挂在柜体底部四角成立结构处,吊装时宜保留并利用包装箱底盘,避免索具直接接触柜体,以免划伤。

电气设备安装工程施工工艺.doc

电气设备安装工程施工工艺.doc

电气设备安装工程施工工艺.doc电气设备装置工程施工工艺1. 施工计划及首要工序施工办法1.1 合作土建结构做好电气线管的暗敷设;合作土建装修施工做好电气用具、配电箱柜、控制柜、照明箱等电气设备的装置。

1.2 首要工序施工办法(1).线管暗敷A.线管暗敷设工艺流程图如下所示B. 基本要求:室内配的电气管路宜沿最近的道路敷设并应削减弯曲;埋入墙内的管子,离墙外表的净距应契合土建结构的要求,并最小不得少于15mm。

进入落地式配电箱的电气管路,摆放应规整,管口应高出根底面50mm以上;进入暗装盒、箱预留洞的电气管路应排列规整,距离均匀,长度适量,并不得从左右侧进入配电箱预留洞。

电气管路不得穿过设备根底,在穿过建筑物根底时应加维护管。

C.盒、箱预制加工:依据规划图纸,预先加工制造各种非标盒、箱的管弯。

煨弯选用冷煨法,管径过大可运用成品管弯。

D.测定盒、箱方位:依据规划图要求确认盒、箱轴线方位,以土建弹出的水平为基准,挂线找平,线坠找正,标出盒、箱实践尺度位置、标高。

E. 安稳盒、箱:要求灰浆丰满,平坦结实,现浇砼墙固定盒、箱加支铁固定。

现浇砼楼板中的盒子要预先堵好,随底板钢筋固定结实,管路配好后,随土建砼浇筑施工一起完结。

F. 管路衔接:暗配管一概选用套管衔接法,套管的长度应不小于衔接收径的2.2 倍,衔接收口的对口处应在套管的中心,焊口应焊接结实紧密。

管路超越下列长度时,应加装接线盒(其方位应便于穿线):无弯时30m;有一个弯时20m;有两个弯时15m;有三个弯时8m。

G.管进盒、箱要求:盒、箱开孔应规整并与管径相吻合,要求一管一孔,不得开长孔。

开孔运用液压开孔器,严厉制止用电、气焊开孔。

开孔后刷防锈漆。

管口入盒、箱,暗配管可用跨接地线焊接固定在盒、箱棱边上。

管口不宜与敲落孔焊接,盒、箱内管口显露盒、箱不大于 5mm。

有锁紧螺母者与锁紧螺母平齐。

显露锁紧螺母的丝扣为2~4 扣,二根以上管入盒、箱要长短共同,距离均匀,摆放规整。

电气安装主要施工工艺word精品文档23页

电气安装主要施工工艺word精品文档23页

、电气安装主要施工工艺1.电气系统安装(1) 工艺流程(2) 主要施工方法和技术措施1) 电气设备安装时,应注意与其他工种之间的协调。

如配电间或发电机房的通风、散热和事故后的排烟处理等问题,也应注意母线槽、桥架、基础槽钢的预埋铁及预流孔的设置及相关系统的安装等问题,如发现问题及时提出。

2) 低压柜基础槽钢顶预埋铁板可在土建浇捣时埋入。

基础槽钢的外形尺寸可根据产品样本确定,与结构轴线的尺寸可根据施工平面布置图来确定。

标高根据土建给出的基准引出。

基础槽钢的制作和固定采用焊接。

施工时应注意干结变形引起的基础槽钢外形尺寸及水平度的变化,焊接后应进行复测。

可采用水平仪或连通管找平,以达到基础槽钢的质量符合规范要求,一般情况下,低压柜的基础槽钢底部与地坪持平。

3) 搬运配电设备等电器设备工作中,要特别注意产品的保护。

搬运点必须在重心下面,防止倾倒损坏设备。

也不能碰撞、摩擦。

4) 配电设备安装必须符合设计要求。

接地应可靠,离墙距离、带电部位安全距离必须符合规范要求,必须便于维修人员在安全位置操作和观察仪表。

5) 根据柜的平面布置,按先里后外的原则,安排柜进场,就位后用螺栓及时固定。

安装后手车式柜的手车推拉应灵活、轻便,无卡阻、碰撞现象。

进入工作位置时,动静触头的间隙应符合产品要求。

抽屉式柜的机械联锁或电器联锁装置应动作正确可靠,断路器分闸后,隔离触头才能分开,抽屉推拉应灵活轻便,无卡阻、碰撞现象。

柜与基础槽钢应可靠接地。

6) 母线槽不能在地上拖拉,吊装时吊索规格根据起吊重量采用白棕绳或套上橡皮管的钢丝绳,安装好后应做好防潮、防尘措施。

7) 低压柜与母线槽、电缆搭头不得强行连接。

以防损坏设备。

8) 电缆头应固定并挂好标志牌,柜的二次线排列应整齐,端号应清晰不褪色,并留有足够的余量。

2. 成套配电箱安装(1) 工艺流程:1) 开箱检查:按照设备清单、施工图及设备技术资料,核对设备本体及附件的规格型号应符合设计图纸要求;产品合格证件、技术资料、说明书齐全;外观无损伤及变形,油漆完整;柜内电器装置及元件、器件齐全,无损伤,做好检查记录。

电气安装主要施工工艺

电气安装主要施工工艺

、电气安装主要施工工艺1.电气系统安装(1) 工艺流程(2) 主要施工方法和技术措施1) 电气设备安装时,应注意与其他工种之间的协调。

如配电间或发电机房的通风、散热和事故后的排烟处理等问题,也应注意母线槽、桥架、基础槽钢的预埋铁及预流孔的设置及相关系统的安装等问题,如发现问题及时提出。

2) 低压柜基础槽钢顶预埋铁板可在土建浇捣时埋入。

基础槽钢的外形尺寸可根据产品样本确定,与结构轴线的尺寸可根据施工平面布置图来确定。

标高根据土建给出的基准引出。

基础槽钢的制作和固定采用焊接。

施工时应注意干结变形引起的基础槽钢外形尺寸及水平度的变化,焊接后应进行复测。

可采用水平仪或连通管找平,以达到基础槽钢的质量符合规范要求,一般情况下,低压柜的基础槽钢底部与地坪持平。

3) 搬运配电设备等电器设备工作中,要特别注意产品的保护。

搬运点必须在重心下面,防止倾倒损坏设备。

也不能碰撞、摩擦。

4) 配电设备安装必须符合设计要求。

接地应可靠,离墙距离、带电部位安全距离必须符合规范要求,必须便于维修人员在安全位置操作和观察仪表。

5) 根据柜的平面布置,按先里后外的原则,安排柜进场,就位后用螺栓及时固定。

安装后手车式柜的手车推拉应灵活、轻便,无卡阻、碰撞现象。

进入工作位置时,动静触头的间隙应符合产品要求。

抽屉式柜的机械联锁或电器联锁装置应动作正确可靠,断路器分闸后,隔离触头才能分开,抽屉推拉应灵活轻便,无卡阻、碰撞现象。

柜与基础槽钢应可靠接地。

6) 母线槽不能在地上拖拉,吊装时吊索规格根据起吊重量采用白棕绳或套上橡皮管的钢丝绳,安装好后应做好防潮、防尘措施。

7) 低压柜与母线槽、电缆搭头不得强行连接。

以防损坏设备。

8) 电缆头应固定并挂好标志牌,柜的二次线排列应整齐,端号应清晰不褪色,并留有足够的余量。

2. 成套配电箱安装(1) 工艺流程:1) 开箱检查:按照设备清单、施工图及设备技术资料,核对设备本体及附件的规格型号应符合设计图纸要求;产品合格证件、技术资料、说明书齐全;外观无损伤及变形,油漆完整;柜内电器装置及元件、器件齐全,无损伤,做好检查记录。

电气安装工程施工工艺

电气安装工程施工工艺

电气安装工程施工工艺(一)概况:本工程电气系统由动力系统、照明系统、避雷与接地系统等组成。

(二)施工准备:熟悉图纸。

在施工前不仅要熟悉电气施工图,同时要和结构、建筑、其它安装专业进行图纸会审,及时发现问题并提前加以解决。

详细了解建筑物结构情况,电气专业与其它专业间的配合情况。

核实图中选用的设备、材料,并且根据工程总工期安排及进度要求合理配备劳动力、准备工具、机具,提出备料及分批采购计划。

(三)预留预埋:电气专业施工人员根据施工图设计要求和施工图集、施工规范的规定和现场实际情况,经过综合考虑,确定盒(箱)的正确位置,管路的敷设部位和走向,配合土建按图进行管路、铁构件及配电设备基础、接地扁钢、孔洞的预留预埋。

施工时须与土建专业密切配合,做到预留预埋位置准确、一次到位、杜绝漏埋少留。

在施工过程中不得随意损伤建筑结构,预留预埋按要求验收合格后,方可继续进行下道工序施工。

1、预留孔洞:在土建绑扎钢筋前,要根据安装与土建施工图纸,确定所留孔洞的准确位置,并做好标志,将落实好的孔洞尺寸交与土建专业,按照孔洞的尺寸加工木盒,待绑扎钢筋完毕后。

与其配合将木盒嵌入图示位置,并将木盒固定牢固,混凝土浇注完,拆模后再进行技术复核。

2、管路预埋:管材进场前要先进行严格的质量把关,严禁不合格材料进入施工现场施工。

镀锌钢管要壁厚均匀、镀锌层均匀、焊缝均匀,不得有砂眼、裂缝、棱刺和凹扁不平现象,管内壁光滑无毛刺,管口刮光。

套管预埋,配合土建及时预埋好保护套管,套管放好后,向上的管口一定要进行封堵(可焊接钢板封堵),以防止水泥等杂物进入管内。

穿越建筑物外墙的进户套管,根据设计选用水煤气焊接钢管,需做止水圈,墙内侧的部分做成喇叭口,墙外侧埋管出散水1.5m,且浇注封堵。

楼板内暗配的管路宜沿最近的路线敷设,并尽量减少弯曲和交叉,弯曲半径不小于管径的10倍,且弯扁处无裂缝或显著的凹瘪现象。

管路超过下列长度,应加装接线盒,有两个弯时20m;有三个弯时l2m。

电气设备安装工艺标准doc

电气设备安装工艺标准doc

电气设备安装工艺标准doc1 范畴本工艺标准有用于额定载重量5000kg及以下、额定速度3m/s及以下的各类国产曳引驱动电梯电气设备安装工程。

2 施工预备2.1 设备、材料要求:2.1.1 各电气设备及部件的规格、数量、质量应相符有关要求,各类开关应动作灵活靠得住;操纵柜、励磁柜应有出厂合格证。

2.1.2 槽钢、角钢无锈蚀,膨胀螺栓、螺丝、射钉、射钉枪弹、电焊条等的规格、机能应相符图纸及应用要求。

2.2 重要机具:电焊机及电焊对象、线坠、钢板尺、扳手、钢锯、盒尺、射钉器、防护面罩、电锤、脱线钳、螺丝刀、克丝钳、电工刀、手电钻。

2.3 功课前提:2.3.1 机房、井道的照明要求同第二章的有关要求。

2.3.2 开慢车进行井道内安装工作时各层厅门封闭,门锁优胜、靠得住,厅门不克不及用手扒开。

3 操作工艺3.1 工艺流程:线槽、配→挂随行电→安装缓速开关、限位开关、开关碰铁—→安装感应开关感应板—→指导灯、按钮、把持盘安→安装底坑检修3.2 安装操纵柜3.2.1 依照机房安排图及现场情形确信操纵柜地位。

一样应远离门窗,与门窗、墙的距离不小于600mm,并推敲修理便利。

3.2.2 操纵柜的过线盒要按安装图的要求用膨胀螺栓固定在机房地面上。

若无操纵柜过线盒,则要制造操纵柜型钢底座或混凝土底座(图5-100)。

安装操纵柜安装极限开关安装中线盒、随线架导线敷设及接、焊、包、压头图5-100操纵柜与型钢底座采取螺丝连接固定。

操纵柜与混凝土底座采取地脚螺丝连接固定。

3.2.3 操纵柜安装固定要稳固。

多台柜并排安装时,其间应无明显裂缝且柜面应在同一平面上。

3.2.4 小型的励磁柜安装在距地面高1200mm以上的金属支架上(以便调剂)。

3.3 安装极限开关:3.3.1 依照安排图,若极限开关选用墙上安装方法时,要安装在机房门进口处,要求开关底部距地面高度1.2~1.4m。

当梯井极限开关钢丝绳地位和极限开关不克不及高低对应时,可在机房顶板上装导向滑轮,导向轮地位应精确动作灵活、靠得住(图5-101)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电气设备安装施工工艺
1、本工艺标准适使用于************** 电气设备安装工程。

2、施工准备
2.1 设备、材料要求:
2.1.1 各电气设备及镀锌钢管、电线、电缆等部件的规格、数量、质量应
符合设计要求,各种开关应动作灵活可靠;控制柜、应有出厂合格证。

2.1.2 槽钢、角钢无锈蚀,膨胀螺栓、螺丝、电焊条等的规格、性能应符
合图纸及使用要求。

2.2 主要机具:
电焊机及电焊工具、线坠、钢板尺、扳手、钢锯、卷尺、防护面罩、电锤、
剥线钳、螺丝刀、克丝甜、压接钳、电工刀、手电钻。

煨管器、液压煨管器、压力案子、套丝板、电炉、锡锅、锡勺、梯子、万用表、兆欧表、放线架、
放线车。

2.3 作业条件:
2.3.1 电线管、保护管配管工程和电缆桥架安装工程配合土建工程施工完毕
并检验合格。

2.3.2 设备安装完毕。

2.3.3 全部电气设备及用电设备配电箱柜安装完毕。

2.3.4 室内地面工程完、场地干净、道路畅通。

2.3.5 墙面、屋顶喷浆完毕、无漏水、门窗玻璃安装完、门上锁。

2.3.6 室内地面工程完、场地干净、道路畅通。

2.3.7 施工图纸、技术资料齐全。

技术、安全、消防措施落实。

2.3.8 设备、材料齐全,并运至现场。

3 操作工艺
3.1 暗管敷设工艺流程为:
切管连→套丝接→热煨管管
3.2 暗管敷设基本要求:
3.2.1 敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理。

3.2.2 暗配的电线管路宜沿最近的路线敷设并应减少弯曲:埋入墙或混凝土内的管子,离表面的净距不应小于15mm。

3.2.3 进入落地式配电箱的电线管路,排列应整齐,管口应高出基础面不小于50mm。

3.2.4 埋入地下的电线管路不宜穿过设备基础,在穿过建筑物基础时,应加保护管。

3.3 桥架安装流程:测量定位→支吊架制作安装→桥架安装→接地处理
3.4 电线、电缆穿管工艺流程
选择电线、电缆→扫管→穿带线→放线与断线→导线与带线的绑扎→管口带护口→导线连接→线路绝缘摇测
3.4.1 选择导线:
3.4.1.1 应根据设计图规定选择导线。

3.4.1.2 相线,中性线及保护地线的颜色应加以区分,用淡蓝颜色的导线为中性线,用黄绿颜色相间的导线为保护地线。

3.4.2 清扫管路:
3.4.2.1清扫管路的目的是清除管路中的灰尘、泥水等杂物。

3.4.2.2清扫管路的方法:将布条的两端牢固的绑扎在带线上,两人来回拉
动带线,将管内杂物清净。

3.4.3穿带线及方法:
3.4.3.1穿带线的目的是检查管路是否畅通,管路的走向及盒、箱的位置是
否符合设计及施工图的要求。

3.4.3.2带线一般均采用φ 1.2~2.0mm的铁丝。

先将铁丝的一端弯成不封口
的圆圈,再利用穿线器将带线穿入管路内,在管路的两端均应留有10~15cm 的余量。

3.4.3.3在管路较长或转弯较多时,可以在敷设管路的同时将带线一并穿好。

3.4.4放线及断线:
3.4.4.1放线前应根据施工图对导线的规格、型号进行核对。

3.4.4.2放线时导线应置于放线架或放线车上。

3.4.4.3剪断导线时,导线的预留长度应按以下四种情况考虑。

1接线盒导线的预留长度应为15cm。

2配电箱内导线的预留长度应为配电箱箱体周长的1/2。

3.4.5管内穿线
3.4.5.1钢管(电线管)在穿线前,应首先检查各个管口的护口是否齐整,
如有遗漏和破损,均应补齐和更换。

3.4.5.2当管路较长或转弯较多时,要在穿线的同时往管内吹入适量的滑石
粉。

3.4.6穿线时应注意下列问题:
3.4.6.1 同一交流回路的导线必须穿于同一管内。

3.4.6.2 不同回路、不同电压和交流与直流的导线,不得穿入同一管内。

3.4.7 导线连接:
3.4.7.1 导线接头不能增加电阻值。

3.4.7.2 受力导线不能降低原机械强度。

3.4.7.3 不能降低原绝缘强度。

3.4.7.4 接线端子压接:
多股导线可采用与导线同材质且规格相应的接线端子。

削去导线的绝缘层,
不要碰伤线芯,将线芯紧紧地绞在一起,清除套管、接线端子孔内的氧化膜,将线芯插入,用压接钳压紧。

导线外露部分应小于l ~2mm。

3.4.8 线路检查及绝缘摇测:
3.4.8.1 线路检查:
全部完成后,应进行自检和互检;检查是否符合设计要求及有关施工验
收规范及质量验评标准的规定。

不符合规定时应立即纠正,检查无误后再进
行绝缘摇测。

3.4.8.2 绝缘摇测:
低压电线和电缆,的线间和线对地间绝缘电阻值必须大于0.5MΩ。

3.4.8.3 电气器具全部安装完在送电前进行摇测时,应先将线路上的开关、
仪表、设备等用电开关全部置于断开位置,确认绝缘摇测无误后再进行送电
试运行。

3.5 电控柜安装
3.5.1 根据换热站布置图及现场情况确定电控柜位置。

一般应远离门窗,
与门窗、墙的距离不小于600mm,并考虑维修方便。

3.5.2 电控柜的钢底要按要求用膨胀螺栓固定在地面上。

电控柜与型钢底座
采用螺丝连接固定。

3.5.3 电控柜安装固定要牢固。

多台柜并排安装时,其间应无明显缝隙且
柜面应在同一平面上。

3.6 低压电缆头制作安装施工流程
摇测接地电阻→剥开电缆头→包缠电缆、套电缆终端头→压电缆芯线接线端子→与设备器具连接
3.7 电动机安装工艺流程
电动机安装→抽芯检查→电机干燥→控制、保护和起动设备安装→试运行前的检查→试运行及验收
4、质量标准
a、暗设钢管
4.1 暗设钢管保证项目:
4.1.1 导线间和导线对地间的绝缘电阻值必须大于0.5MΩ。

检验方法:实测或检查绝缘电阻测试记录。

4.1.2 暗设的检查隐蔽工程记录。

4.2 基本项目:
4.2.1 连接紧密,管口光滑,护口齐全,暗配管保护层大于15mm。

4.2.2 管路的保护应符合以下规定:
穿过变形缝处有补偿装置,补偿装置能活动自如;穿过建筑物和设备基础处加保护套管。

补偿装置平整,管口光滑,护口牢固,与管子连接可靠;加保
护套管处在隐蔽工程记录中标示正确。

检验方法:观察检查和隐蔽工程
记录。

4.2.3 金属电线保护管、盒、箱及支架接地(接零)。

电气设备器具金属部件
的接地(接零),支线敷设应符合以下规定:连接紧密牢固,接地(接零)
线截面选用正确,需防腐的部分涂漆均匀无遗漏,线路走向合理,色标准确。

检验方法:观察检查。

4.3 允许偏差项目:
暗配管≥6D
4.3.1 管子只有一个弯≥4D,管子有两个弯及以上≥6D。

4.3.2 管子弯曲处的弯曲度≤0.1D 尺量检查。

注:D为管子外径。

b、电控柜
4.1电控柜保证项目:
4.1.1 柜(盘)的试验调整结果必须符合施工规范规定。

检验方法:检查试验调整记录。

4.1.2 低压绝缘部件完整。

检验方法:观察检查。

4.1.3 柜(盘)内设备的导电接触面与外部母线连接处必须按触紧密。

应用
力矩扳手紧固。

紧固力矩见"母线安装" 要求。

检验方法:实测与检查安装记录。

4.2 基本项目:
4.2.1 柜(盘)安装
4.2.1.1柜(盘)与基础型钢间连接紧密,固定牢固,接地可靠,柜(盘)
间接缝平整。

4.2.1.2盘面标志牌、标志框齐全,正确并清晰。

4.2.1.3油漆完整均匀,盘面清洁。

检验方法:观察检查。

4.2.2柜(盘)内的设备及接线
4.2.2.1完整齐全,固定牢靠。

操动部分动作灵活准确。

4.2.2.2有两个电源的柜(盘)母线的相序排列一致,相对排列的柜(盘)
母线的相序排列对称,母线色标正确。

4.2.2.3二次小线接线正确,固定牢靠,导线与电器或端子排的连接紧密,
标志清晰、齐全。

4.2.2.4盘内母线色标均匀完整;二次结线排列整齐,回路编号清晰、齐全,采用标准端子头编号,每个端子螺丝上接线不超过两根。

柜(盘)的引入、
引出线路整齐。

检验方法:观察和试操作检查。

4.2.3柜(盘)及其支架接地(零)支线敷设,连接紧密、牢固,接地(零)
线截面选用正确,需防腐的部分涂漆均匀无遗漏。

线路走向合理,色标准确,涂刷后不污染设备和建筑物。

检验方法:观察检查。

C、电缆敷设
4.1电缆保证项目:
4.1.1电缆的耐压试验结果、泄漏电流和绝缘电阻必须符合施工规范规定。
