专升本《通信电⼦线路》_试卷_答案专升本《通信电⼦线路》⼀、（共75题,共150分）1. 负载电阻和信号源内阻⼤时在电路中应采⽤的联接⽅式是.( ) （2分）A.串联⽅式B.并联⽅式C.抽头接⼊⽅式.标准答案：B2. ⽯英晶体的谐振频率有（）个（2分）A.1个B.2个C.3个.标准答案：B3. ⽪尔斯(Pierce)振荡电路是（）（2分）A.并联型晶体振荡器B.串联型晶体振荡器C.电感三端振荡器.标准答案：A4. 并联回路的谐振频率为f 0=1.5MHz, C0=100pF,谐振时电阻R=5,则回路的Q值为( ) （2分）A.212B.113C.不确定.标准答案：A5. ⾮线性频率变换在变换前后（）（2分）A.頻谱结构不变B.頻谱结构变化C.随增益变.标准答案：B6. 想模拟乘法器的传输特性⽅程是A.见图B.见图C.见图D.见图.标准答案：A7. 晶体管在⾼频运⽤时，两种等效电路主要表⽰⽅法是() （2分）A.形式等效电路和物理模拟等效电路B.混合效电路和物理模拟等效电路C.形式等效电路和交流等效电路.标准答案：A8. 谐振功率放⼤器与⾮谐振功率放⼤器共同之处是( ) （2分）A.都要求输出功率⼤和效率⾼ B.都要求频率⾼C.都要求频带宽.标准答案：A9. 提⾼谐振功率放⼤器功率与效率的途径是( ) （2分）A.尽量降低集电极耗散功率B.采⽤⾃给偏压C.采⽤负偏压.标准答案：A10. ⼯作在临界⼯作状态的丙类谐振功率放⼤器，当输⼊电压波形是余弦信号时，集电极输出电压波形是（）（2分）A.余弦波B.尖顶余弦脉冲C.凹顶余弦脉冲.标准答案：A11. ⾼频⼩信号放⼤器的选择性越好则要求带宽( ) （2分）A.越宽B.越窄C.不变.标准答案：B12. 谐振功率放⼤器中不变当负载电阻由⼩⾄⼤变化时，放⼤器的⼯作状态由( ) （2分）A.⽋压经临界转⼊过压13. 正弦波振荡器根据其⼯作⽅式不同⼜可分为( ) （2分）A.反馈型和负阻型振荡器B.反馈型和正阻型振荡器C.正阻型和负阻型振荡器.标准答案：A14. 为了提⾼LC振荡器的频率稳定度，则回路Q值应该（）（2分）A.提⾼B.降低C.不变.标准答案：A15. 三端式LC振荡器主要有（）（2分）A.电阻三端式，电容三端式B.电感三端式，电容三端式C.电感三端式，电阻三端式.标准答案：B16. 调幅、检波和混频都属于（）（2分）A.频谱搬移电路B.放⼤电路C.⾮线性频率变换电路.标准答案：A17. 普通调幅波的数学表达式为（）（2分）A.B.C..标准答案：A18. 标准调幅波可表⽰为（）（2分）A.AMB.DSBC.SSB.标准答案：A19. 基极调幅电路应⼯作在（）（2分）.标准答案：C20. 混频器的作⽤是（）（2分）A.使本地振荡频率发⽣变化B.将接收信号放⼤⽽保持载频不变C.将接收信号的载频变换到某⼀固定的频率上.标准答案：C21. 减⼩外因引起的相⾓变化DjYF。
通信电子线路 习题解答(61页)
LC2
解 :J
P106 题 34
C2
补充题 :解 : (1)250PF --
(2) 5MHZ
lμH
补充题 :
解 :
P168 题18
解 :
P169 题 34解 :
P170 题39 -解 :
up2
i2
上边带滤波输出 :5M -3000 5 -300
3000I
(HZ)
300
(HZ) (HZ)20M + 300 20M + 3000 (HZ)20M +300 20M + 3000
振荡器 II 输出 :混频器输出 :(上混频)功放输出 :
15M
(HZ)10M -3000 10M-300 (HZ)10M -3000 10M-300
混频器输出 :(下混频)功放输出 :
4. P186 题 8答 : 参考教材 P184
1. P227 题 2答 : 参考教材2. P227 题 9
第七章P190
3. P227 题 23
(3)
4. P228 题 26
3 2__________________
3.18__________________
θe(rad)
2.5 ───ud(v)
t (ms)
2.5
7.5
5
5. P228 题 28
6. P228 题 32
第八章1. P246 题 12
• 10、你要做多大的事情 ， 就该承受多大的压力 。4/10/2 023 2:07:05 AM2:7:52023/4/10• 11、 自己要先看得起自己 ， 别人才会看得起你 。4/10/2• 不谢 。 pr-2310 A• 13、无论才能知识多么卓著 ， 如果缺乏热情 ， 则无异纸上画饼充饥 ， 无补于事 。Monday, April 10, 202310-A r-2323.4.10• 14、我只是自己不放过自己而已 ， 现在我不会再逼自 己眷恋了 。23.4.102:7:510 April 20232:7
通信电子线路习题参考答案(DOC)
第一章习题参考答案：1-11-3解：1-5解：2-3解：2-4由一并联回路，其通频带B过窄，在L、C不变的条件下，怎样能使B增宽？答：减小Q值或减小并联电阻2-112-14解：又解：接入系数p=c1/〔c1+c2〕=0.5，折合后c0’=p2*c0=0.5pf,R0’=R0/ p2=20kΩ,总电容C=Ci+C0’+C1C2/(C1+C2)=15.5pf,回路谐振频率fp=45.2Mhz，谐振阻抗Rp=1/〔1/Ri+1/Rp0+1/R0’〕,其中Rp0为空载时回路谐振阻抗，Rp0=Q0*2πΩ，因此，回路的总的谐振阻抗为：Rp=1/〔1/Ri+1/Rp0+1/R0’〕=5.15 K Ω，有载QL=Rp/〔2π 4-3答：4-5解：4-64-14 一调谐功率放大器工作于临界状态，已知V CC =24V ，临界线的斜率为/V ，管子导通角为90︒，输出功率P o =2W ，试计算P =、P c 、ηc 、R p 的大小。
解：︒=90c θ，查表得 57.1)90(,319.0)90(,5.0)90(101=︒=︒=︒g αα)(min max cm cc cr CE cr c V V g V g i -==)()()(11max 1c cm cc cr c c cm V V g i I θαθα-==5.0)24(6.05.02)()(2121110⨯-⨯⨯=⇒-==cm cm c cm cc cr cm cm cm V V V V g V I V P θα 解得V V cm 43.23= 98.02443.23===cc cm V V ξ %93.7698.0*57.1*5.0)(211===ξθηc c gW P P c 6.2769.020====ηW P P P c 6.026.20=-=-==Ω===24.137)2*2/()43.23()2/(202P V R cm p5-13[书上〔6〕L1C1〈L3C3〈L2C2=〉f1〉f3〉f2，不能起振 ]解：5-15如图〔a〕所示振荡电路，〔1〕画出高频交流等效电路，说明振荡器类型；〔2〕计算振荡器频率57uH 57uH解：〔1〕图〔b 〕是其高频交流等效电路，该振荡器为：电容三端式振荡器 〔2〕振荡频率：L=57uH ，振荡频率为：，f 06-36-4 某发射机只发射载波时，功率为9kW ；当发射单音频调制的已调波时，信号功率为10.125kW ，求调制系数m a 。
通信电子线路试卷与答案张静

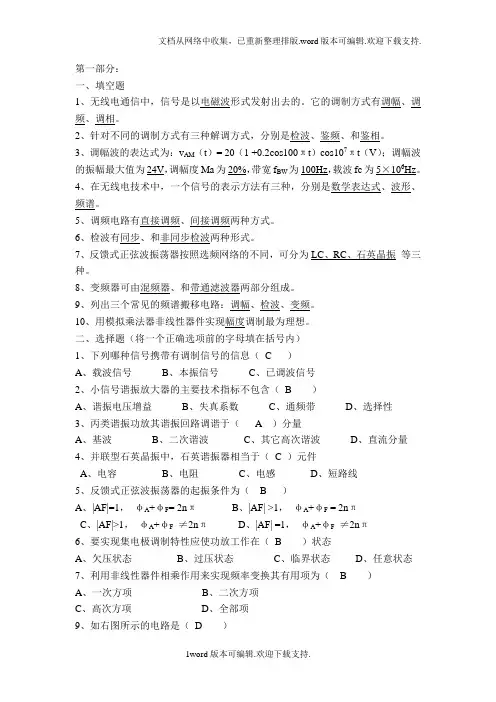

第一部分：一、填空题1、无线电通信中，信号是以电磁波形式发射出去的。
它的调制方式有调幅、调频、调相。
2、针对不同的调制方式有三种解调方式，分别是检波、鉴频、和鉴相。
3、调幅波的表达式为：v AM（t）= 20（1 +0.2cos100πt）cos107πt（V）；调幅波的振幅最大值为24V，调幅度Ma为20%，带宽f BW为100Hz，载波fc为5×106Hz。
4、在无线电技术中，一个信号的表示方法有三种，分别是数学表达式、波形、频谱。
5、调频电路有直接调频、间接调频两种方式。
6、检波有同步、和非同步检波两种形式。
7、反馈式正弦波振荡器按照选频网络的不同，可分为LC、RC、石英晶振等三种。
8、变频器可由混频器、和带通滤波器两部分组成。
9、列出三个常见的频谱搬移电路：调幅、检波、变频。
10、用模拟乘法器非线性器件实现幅度调制最为理想。
二、选择题（将一个正确选项前的字母填在括号内）1、下列哪种信号携带有调制信号的信息（C ）A、载波信号B、本振信号C、已调波信号2、小信号谐振放大器的主要技术指标不包含（B ）A、谐振电压增益B、失真系数C、通频带D、选择性3、丙类谐振功放其谐振回路调谐于（ A ）分量A、基波B、二次谐波C、其它高次谐波D、直流分量4、并联型石英晶振中，石英谐振器相当于（C ）元件A、电容B、电阻C、电感D、短路线5、反馈式正弦波振荡器的起振条件为（ B ）A、|AF|=1，φA+φF= 2nπB、|AF| >1，φA+φF = 2nπC、|AF|>1，φA+φF≠2nπD、|AF| =1，φA+φF≠2nπ6、要实现集电极调制特性应使功放工作在（B ）状态A、欠压状态B、过压状态C、临界状态D、任意状态7、利用非线性器件相乘作用来实现频率变换其有用项为（ B ）A、一次方项B、二次方项C、高次方项D、全部项9、如右图所示的电路是（D ）A、普通调幅电路B、双边带调幅电路C、混频器D、同步检波器10、在大信号包络检波器中，由于检波电容放电时间过长而引起的失真是（B）A、频率失真B、惰性失真C、负峰切割失真D、截止失真三、判断题，对的打“√”,错的打“×”1、谐振放大器是采用谐振回路作负载的放大器。
专升本通信电子线路试卷答案
专升本《通信电子线路》一、（共75题,共150分）1. 丙类谐振功率放大器的分析方法采用( ) （2分）A.折线法B.幂线数分析法C.变跨导分析法标准答案：A2. 单音频调制的抑制载波的双边带调幅波的谱线个数是.( ) （2分）条条条标准答案：B3. 负载电阻采用抽头接入方式接入回路时，接入系数较大时对回路的Q值影响( ) （2分）A.较大B.较小C.无影响标准答案：B4. 调幅、检波和混频电路的实质都是（）（2分）A.非线性频率变换B.线性频率变换C.相位变换标准答案：B5. 基极调幅的工作状态是（）（2分）A.欠压工作状态B.过压工作状态C.临界工作状态标准答案：A6. 在单边带接收机中，信号的解调通常采用（）（2分）A.同步检波器B.倍压检波器C.大信号峰值包络检波器标准答案：A7. 石英晶体振荡器的品质因素（）（2分）A.很高B.很低C.为零标准答案：A8. 高频小信号放大器主要质量指标中二对矛盾是（）（2分）A.增益与稳定性，带宽与选择性B.噪声系数与增益，带宽与稳定性C.增益与稳定性，带宽与噪声系数标准答案：A 9. 谐振功率放大器的工作状态应该是( ) （2分）A.丙类B.乙类C.甲类标准答案：A10. 晶体管混频器的输入信号应该是( ) （2分）A.一个B.三个C.两个标准答案：C11. 广播接收机的中频频率是465KHz，当收听载波频率为931KHz的电台节目时会产生( ) （2分）的哨叫声的哨叫声C.不存在干扰组合频率标准答案：A12. 包络检波器可用来解调( ) （2分）A.调频波B.载波被抑制的双边带调幅波C.普通调幅波标准答案：C13. 鉴频时，可将FM波先变成( ) （2分）波波波标准答案：A14. 石英晶体振荡器的频率稳定度很高是因为组成振荡器的石英谐振器具有( ) （2分）A.低的Q值B.高的Q值C.很大的电阻标准答案：B15. 比例鉴频器的初次级回路均调谐在载波频率上，当输入信号幅度突然增加时，自动限幅大电容两端的电压( ) （2分）A.增加B.减小C.基本不变标准答案：C16. 串联谐振回路谐振时( ) （2分）A.回路电流最小，谐振电阻最小B.回路电流最大，谐振电阻最小C.回路电流最大，谐振电阻最大标准答案：B17. LC选频回路上并联一个电阻R后，其Q值和带宽的变化应为( ) （2分）值加大，带宽减小值加大，带宽增大值减小，带宽增大标准答案：C18. 互感耦合相位鉴频器是由( ) （2分）A.并联谐振网络和振幅检波器组成的B.并联谐振网络和放大器组成的C.耦合回路和两个振幅检波器组成的标准答案：C19. 并联型石英晶体振荡器中的石英晶体应工作于( ) （2分）A.感性区B.容性区C.短路点标准答案：A20. 理想混频器件的伏安特性应该是( ) （2分）A.B.C.标准答案：A21. 能夠产生双边带调幅波的电路有( ) （2分）A.单二极管电路B.二极管平衡电路C.二极管环型电路D.模拟乘法器电路标准答案：A,B,C,D22. 混频器的作用是（）（2分）A.使本地振荡频率发生变化B.将接收信号放大而保持载频不变C.将接收信号的载频变换到某一固定的频率上D.产生线性频率变换标准答案：C,D23. 包络检波器中采用分负载电路是为了克服( ) （2分）A.频率失真B.惰性失真C.底部失真D.非线性失真标准答案：C24. 电容三端式LC振荡器主要有（）（2分）A.克拉泼电路B.考毕兹电路C.哈特莱电路D.西勒电路标准答案：A,B,,D25. 工作在过压工作状态的丙类谐振功率放大器，当输入电压波形是余弦信号时，集电极输出电流波形是( ) （2分）A.正弦波B.余弦波C.尖顶余弦脉冲D.凹顶余弦脉冲标准答案：D 26. 串联型峰值包络检波器中，假设检波器的负载为2K ,电压传输系数Kd为1，那么其输入电阻约为( ) （2分）标准答案：B27. 直接调频电路的优点是（）（2分）A.可获得大的频偏B.中心频率的频率稳定度高C.线性度好标准答案：A28. LC振荡器通常采用的偏置电路是（）（2分）A.固定偏置B.组合偏置C.自给偏置标准答案：B29. 具有自动限幅功能的鉴频器是（）（2分）A.比例鉴频器B.相位鉴频器C.斜率鉴频器标准答案：A30. 间接调频方法的优点是（）（2分）A.方法简单B.占用频带窄C.载波的频率稳定度高标准答案：C31. 某接收机的中频为，在接收87MHZ的信号时收到的镜像干扰频率为（）（2分）标准答案：B32. 非线性电路的分析方法一般可采用（）（2分）A.幂级数分析法B.叠加定理分析法C.等效电路分析法标准答案：A33. 混频时，把晶体管看成为（）（2分）A.线性元件B.非线性元件C.线性参变元件标准答案：C34. 在三端式振荡器中（）（2分）A.电感三端式振荡器输出波形最好B.电容三端式振荡器改变频率最方便C.电容三端式改进型振荡器频率稳定最高标准答案：C35. 单边带通信的优点是（）（2分）A.节省频带，节省功率B.电路组成简单C.信号失真小标准答案：A36. 高频小信号谐振放大器的常用的稳定工作方法有（）（2分）A.中和法和失配法B.中和法和匹配法C.松耦合标准答案：A37. 理想模拟乘法器的传输特性方程是（）（2分）A.B.C.标准答案：B38. 有一载频为10MHz的调频波，若将调制信号频率加大一倍，则FM波的带宽（）（2分）A.减小B.随F变化C.基本不变标准答案：C39. 晶体管三端式振荡器的组成原则是( ) （2分）、Xce同抗件,Xcb反抗件、Xbc同抗件,Xce反抗件、Xce同抗件,Xbe反抗件标准答案：A40. 工作在过压工作状态的丙类谐振功率放大器，当输入电压波形是余弦信号时，集电极输出电流波形是（）（2分）A.正弦波B.凹顶余弦脉冲C.尖顶余弦脉冲标准答案：B41. 已知载波频率f0=1MHz，则表达式vs(t) = (20+5cos(2π×103t))cos(2π×106t) (V)表示（）（2分）A.普通调幅波B.载波被抑制的双边带调幅波C.调频波标准答案：A42. 串联型石英晶体振荡器中的晶体在电路中作（）（2分）A.电感元件B.电容元件标准答案：C43. 晶体管小信号谐振放大器工作时要考虑单向化的原因是( ) （2分）A.防止放大器产生自激B.提高增益C.为了联接方便标准答案：A44. 若混频器件的伏安特性，则不会产生（）（2分）A.中频干扰B.交调干扰C.互调干扰标准答案：B45. 并联谐振回路采用抽头接入的目的是（）（2分）A.减小信号源内阻和负载对回路Q值的影响B.加大信号源内阻和负载对回路Q值的影响C.为了联接方便标准答案：A46. 以下属于频谱非线性搬移电路的有() （2分）A.频率调制电路B.振幅调制电路C.检波电路D.鉴频电路标准答案：A,D47. 谐振功率放大器与小信号谐振放大器相同之处是( ) （2分）A.放大的信号均为高频信号B.放大器工作点相同C.晶体管动态范围相同D.放大器的负载均为谐振回路标准答案：A,D48. 高频小信号谐振放大器常采用的稳定措施有（）（2分）A.稳压B.中和法C.失配法D.松耦合标准答案：B,C49. 有一载频为10MHz的调频波，若将调制信号频率加大一倍，则FM波的带宽（）（2分）A.加大B.减小C.随F变化D.基本不变标准答案：A,D50. 能够产生双边带调幅波的电路有( ) （2分）A.单二极管电路B.二极管平衡电路C.二极管环型电路D.模拟乘法器电路标准答案：A,B,C,D51. 中波广播波段的频率范围为535KHZ至1605KHZ，为避免邻台干扰，两个相邻电台的载频至少要相差( ) （2分）标准答案：C52. 已知某一并联谐振回路的谐振频率f p=1MHz，要求对990kHz的干扰信号有足够的衰减，该并联回路的通频带必须小于( ) （2分）标准答案：C53. 单级单调谐小信号放大器增益和带宽的乘积是( ) （2分）A.常数B.不定数C.随增益变标准答案：A54. 谐振功率放大器的负载电阻由小向大变化时，其工作状态将会产生由（）变化。
华南理工大学-年-通信电子线路试卷及标准答案
华南理工大学-年-通信电子线路试卷及标准答案华南理工大学-年-通信电子线路试卷及答案————————————————————————————————作者：————————————————————————————————日期：华南理工大学期末考试《通信电子线路》A 试卷一、填空题（每小题2分，共26分）1. 某无线通信系统的工作频率为225MHZ ，它属于VHF(甚高频)频段，波长λ= 1.33 米，主要传播方式是直线传播/对流层散射，天线长度应为0.35m 。
2. 已知某一串联谐振回路的谐振频率为MHz f 10=，若要求对频率为990kHz 的干扰信号有足够的衰减，则回路的通频带应满足kHz f 2027.0≤?，回路品质因数应满足50>Q 。
3. 由于晶体管存在 re y的反馈，所以它是一个“双向”元件。
对其进行单向化的方法有中和法和失配法。
4. LC 并联谐振回路，当0f f =时谐振时回路阻抗最大且为纯阻性，当0f f <时呈感性，0f f >时呈容性。
5. 晶体管选定后，接入系数和回路总电容不变时，单调谐回路放大器的增益和通频带成反比关系。
与单调谐回路相比，双调谐回路谐振放大器的优点是选择性好。
6. 某晶体管谐振功率放大器工作时，已知24=cc V V ，mA I c 2500=，W P o 5=，集电极电压利用率1=ξ，则回路谐振阻抗为 57.6Ω 。
7. 谐振功率放大器通常工作在丙类，此类功率放大器的工作原理是：当输入信号为余弦波时，其集电极电流为脉冲波，由于集电极负载的滤波作用，输出的是与输入信号频率相同的正弦波。
8. 已调波信号V t t t t t u 102cos 106cos 2102cos 102sin )(6363+=ππππ，则)(t u 为抑制载波的双边带幅度调制波。
解调该信号应采用同步检波，其解调输出为V t t t u o 106cos 2102sin )(33?+?=ππ。
通信电子线路章节复习试题含答案(大学期末复习资料)
第一章习题答案1、画出调幅发射机的原理框图，并说明各部分的作用。
答：调幅发射机的原理框图如下所示：振荡器：用来产生高频信号。
倍频器：可将振荡器产生的高频信号频率升高到发射所需要的频率值。
倍频器可以是整倍数倍频，也可以非整倍数的分数倍频。
其输出频率即为发射所需要的载波频率信号。
在倍频器后通常还可设置高频功率放大器，用来放大载波信号，使之有足够的功率驱动发射天线（负载）向空中发射电波。
调制放大器：实际上是低频放大器，它由低频电压放大器和功率放大器组成，用来放大话筒所产生的微弱话音信号，然后送入调制器。
调制器有幅度调制器，频率调制器，相位调制器等。
调幅广播发射机用的是幅度调制器。
它是将高频等幅载波信号的幅度随着低频信号的大小发生变化的电子电路。
经过调制器调制后的高频载波信号叫做高频已调信号，高频已调信号可以经过高频功率放大器放大后驱动相应负载。
发射机中的负载是天线。
2 、画出超外差接收机的原理框图，并说明各部分的作用。
答：超外差接收机的原理框图如下图所示：高频放大器高频放大器：对天线接收到的微弱信号进行放大，同时对接收信号进行选频，抑制有用频率信号以外的其它无用频率信号。
高频放大器输出载波为c f 的已调信号和本机振荡器所提供的频率为L f 的高频等幅信号同时输入混频器。
混频器的作用，在混频器的输出端可以得到固定的中频信号。
在超外差接收机中，通常采用本振频率与载波频率之差I L c f f f =-作中频频率。
这种作用就是所谓的外差作用。
也是超外差接收机的由来。
当输入信号频率变化时，使本机振荡频率也相应的改变，保持中频频率固定不变，因此中频放大器的增益和选择性都与接收的信号载波频率无关。
中频放大器是中心频率为I f ，带宽为I f f f ∆=-的选频放大器，它可以进一步滤除中频以外的无用信号。
并将有用中频信号放大到足够值。
中频信号是已调波信号，且调制规律不变。
即中频信号保留了输入信号中的全部有用信息。
通信电子线路复习试题和答案
《通信电子线路》复习题一、填空题1、通信系统由输入变换器、发送设备、信道、接收设备以及输出变换器组成。
2、无线通信中，信号的调制方式有调幅、调频、调相三种，相应的解调方式分别为检波、鉴频、鉴相。
3、在集成中频放大器中，常用的集中滤波器主要有：LC 带通滤波器、陶瓷、石英晶体、声表面波滤波器等四种。
4、谐振功率放大器为提高效率而工作于丙类状态，其导通角小于90度，导通角越小，其效率越高。
5、谐振功率放大器根据集电极电流波形的不同，可分为三种工作状态，分别为欠压状态、临界状态、过压状态；欲使功率放大器高效率地输出最大功率，应使放大器工作在临界状态。
6、已知谐振功率放大器工作在欠压状态，为了提高输出功率可将负载电阻Re增大，或将电源电压Vcc减小，或将输入电压Uim增大。
7、丙类功放最佳工作状态是临界状态，最不安全工作状态是强欠压状态。
最佳工作状态的特点是输出功率最大、效率较高8、为了有效地实现基极调幅，调制器必须工作在欠压状态，为了有效地实现集电极调幅，调制器必须工作在过压状态。
9、要产生较高频率信号应采用LC 振荡器，要产生较低频率信号应采用RC振荡器，要产生频率稳定度高的信号应采用石英晶体振荡器。
10、反馈式正弦波振荡器由放大部分、选频网络、反馈网络三部分组成。
11、反馈式正弦波振荡器的幅度起振条件为 A F1，相位起振条件（n=0,1,2 ）。
12、三点式振荡器主要分为电容三点式和电感三点式电路。
13、石英晶体振荡器是利用石英晶体的压电和反压电效应工作的，其频率稳定度很高，通常可分为串联型晶体振荡器和并联型晶体振荡器两种。
14、并联型石英晶振中，石英谐振器相当于电感，串联型石英晶振中，石英谐振器相当于短路线。
15、根据频谱变换的不同特点，频率变换电路分为频谱搬移电路和频谱的非线性变换电路。
16、普通调幅波的数学表达式U AM t=Ucm（ 1+M cos Ωt ） cos ω ct ，为了实现不失真调幅，Ma一般≤1。
通信电子线路 习题(17页)
第三章 混频器
3-1 解答:
波形: 频谱:
对其进行傅里叶变换: 得
U
-11 -9
9 11
3-16
互调失真功率 PIM =0.009 w
3-17
解答
（1）2fR-fL=466KHz
f I =465 KHz
是2fR 和 fL 产生的三阶互调进入中频通道引起了1KHz的 哨 叫
（2）f M-fL =465KHz = f I
（可以发现, 这个谐振回路的幅频
(4) 输出电压
第二章 低噪声放大器
2-1 与普通的小信号电压放大器相比，试说明LNA的主要特点。 解答: P43 引言 2-4 解答: 公式（2.6.11）（2.6.10） RS(OPT)=342.81
F(OPT)=1.33
2-8 公式 （1.6.37） （1.6.25） G1=14.5 分贝 注意: 选择合适的公式
所以f M 是镜频干扰
（3） fL-2fM =465KHz = f I 所以是三阶互调干扰
3-18
解答: fM =7MHz fL-fR （1）镜像干扰
fM =fR+2f I
；fR =2~30MHz ； f I = fM =fR-2f I
2 三阶互调干扰 fM = 2fR-f I fR =2 fM-f I
通信电子线路 习题解答
2020年11月9日星期一
第一章电子通信概论
1-9
分析: 放大器的带宽B=200kHz， Si=100dBm, Ni=-115dBm, G=20dB , NF =3dB
(1) 求输入信噪比
1. 对数运算 log(a)(M*N)=log(a)(M)+log(a)(N); 2. log(a)(M/N)=log(a)(M)-log(a)(N); 3. 分贝的相关计算 4. dB是两个量之间的比值，表示两个量间的相对大小，而dBm则是表示功率绝对大
电子线路试卷及答案
通信电子线路试卷及答案一、填空题（20分）（每空1分）1.丙类功率放大器的三种工作状态为 、 、 。
2.小信号二极管检波器的等效输入电阻≈id R 。
3.实现调频的方法可分为 和 两大类。
4.有一超外差接收机，中频KHz f f f S L I 465=-=，当接收的信号KHz f S 550= 时，中频干扰为 ，镜频干扰是 。
5.载频均为5MHZ 的AM 、DSB 波，其调制信号均为)(104cos 3.0)(3V t t u ⨯=Ωπ，则AM 波的带宽为 ，DSB 波带宽为 。
6.并联型晶体振荡器中的晶体等效为 ；串联型晶体振荡器中的晶体 等效为 。
7. 混频器的输入信号频率为s f ，本振信号频率为L f ，则高中频I f = ，低中频I f = 。
8. 振荡器的起振条件是 ；振荡器的平衡条件 。
9.变容二极管直接调频电路实现线性调频的条件是变容二极管的电容变化系数γ值等于 ，否则会产生非线性失真和 偏移。
10.乘积型鉴相器的两个输入信号1u 、2u 为正交关系，若均为小信号时，则鉴相特性曲线为 ；若均为大信号时，则鉴相特性曲线为 。
二、选择填空题（10分）（每空1分） 1.某电路的输入频谱为Ω±Sω；输出频谱为Ω±I ω，则电路功能为 。
A. 检波B. 变频C. 调幅D. 调频2. 为获得良好的调幅特性，集电极调幅电路应工作于 状态。
A .临界 B .欠压 C .过压 D .弱过压3.相位鉴频器的功能是解调 。
A. 双边带调幅波B.调相波C. 普通调幅波D. 调频波4.利用双耦合回路的相频特性，将调频波变为调幅调频波，然后进行检波，从而实现鉴频的电路是 。
A. 双失谐鉴频器B. 相位鉴频器C. 脉冲均值型鉴频器D. 相移乘法鉴频器5.振荡器起振后由甲类工作状态逐渐向甲乙类、乙类或丙类过渡，最后工作于什么状态完全由 值来决定。
A. F A 0B. AFC. AD. F 6.具有抑制寄生调幅能力的鉴频器是 。
通信电子线路 复习题(含答案)-通信电子线路答案
通信电子线路复习题（含答案）一、填空题1．无线电通信中，信号是以电磁波形式发射出去的。
它的调制方式有调幅、调频、调相。
2. 针对不同的调制方式有三种解调方式，分别是检波、鉴频、和鉴相。
3. 在无线电技术中，一个信号的表示方法有三种，分别是数学表达式、波形、频谱。
4. 调频电路有直接调频、间接调频两种方式5. 根据工作特点的不同，检波器有同步检波器和非同步检波器两种。
6.对于FM广播、TV、导航移动通信均属于超短波波段通信。
7. 晶体管选定后，接入系数和回路总电容不变时，单调谐回路放大器的增益和通频带成反比关系。
与单调谐回路相比，双调谐回路谐振放大器的优点是选择性好。
8. 谐振功率放大器通常工作在丙类，此类功率放大器的工作原理是：当输入信号为余弦波时，其集电极电流为脉冲波，由于集电极负载的滤波作用，输出的是与输入信号频率相同的正弦波。
9.检波有同步和非同步检波两种形式。
10.电话话音信号的频率范围为300~3400Hz，音频信号的频率范围为20~20KHz。
11.通信系统的组成为信息源、发送设备、传输信道、接收设备和收信装置。
12.调谐放大器主要由晶体管和调谐电路组成，其衡量指标为放大倍数和选频性能。
13. 角度调制是用音频信号控制载波的频率、相位。
14. 短波的波长较短，地面绕射能力弱，且底面吸收损耗较大，不宜地面传播。
15.实际谐振曲线偏离理想谐振曲线的程度，用矩形系数指标衡量。
16.和振幅调制相比，角度调制的主要优点是抗干扰能力强，因此它们在通信中获得了广泛的应用。
17.小信号调谐放大器的集电极负载为LC谐振回路。
18.小信号调谐放大器双调谐回路的带宽为单调谐回路带宽的1.4倍。
19. 晶体管在高频工作时，放大能力下降。
20.所谓双参差调谐，是将两级单调谐回路放大器的谐振频率，分别调整到（略）高于和（略）低于信号的中心频率。
21.已知功率放大器原工作在临界状态，当改变电源电压时，管子发热严重，说明管子进入了欠压状态。
电子线路试题及答案
电子线路试题及答案一、选择题（每题2分，共20分）1. 在电路中，电流的参考方向与实际方向相反时，电流的值为：A. 正值B. 负值C. 零D. 无法确定2. 欧姆定律表达式为：A. V = IRB. V = IR + V0C. I = V/RD. R = V/I3. 一个电路的总电阻为10Ω，当并联一个5Ω的电阻后，总电阻将：A. 增加B. 减小C. 保持不变D. 无法确定4. 电容元件在直流电路中相当于：A. 开路B. 短路C. 电阻D. 电感5. 正弦波信号的频率为50Hz，其周期为：A. 0.01秒B. 0.02秒C. 0.1秒D. 1秒二、填空题（每空2分，共20分）6. 根据基尔霍夫电压定律，一个闭合电路中，沿任一闭合路径的电压之和等于______。
7. 串联电路中，总电阻等于各个分电阻的______。
8. 电感元件在交流电路中会产生______。
9. 理想电容元件的电流与电压相位差为______。
10. 一个电路的功率因数是______与有功功率的比值。
三、简答题（每题10分，共30分）11. 解释什么是叠加定理，并给出一个应用叠加定理的例子。
12. 什么是戴维南定理？它在电路分析中有何应用？13. 说明什么是谐振频率，并解释LC谐振电路的工作过程。
四、计算题（每题15分，共30分）14. 给定一个由三个电阻串联组成的电路，R1=100Ω，R2=200Ω，R3=300Ω，求电路的总电阻。
15. 一个RLC串联电路，R=1000Ω，L=100mH，C=10μF，信号频率为50Hz，求电路的阻抗和相位角。
电子线路试题答案一、选择题1. B（负值）2. A（V = IR）3. B（减小）4. A（开路）5. B（0.02秒）二、填空题6. 零7. 总和8. 感抗9. -90度10. 视在功率三、简答题11. 叠加定理是指在一个线性电路中，任何一条支路的电压或电流都可以看作是由电路中每一个独立电源单独作用时在该支路产生的电压或电流的代数和。
通信电子线路试卷与答案
标准答案(一)一、填空题（每空1分，共30分）1、无线电通信中，信号是以电磁波形式发射出去的。
它的调制方式有调幅、调频、调相。
2、针对不同的调制方式有三种解调方式，分别是检波、鉴频、和鉴相。
3、在单调谐放大器中，矩形系数越接近于1、其选择性越好；在单调谐的多级放大器中，级数越多，通频带越窄、（宽或窄），其矩形系数越（大或小）小。
4、调幅波的表达式为：uAM（t）= 20（1 +0.2COS100πt）COS107πt（V）；调幅波的振幅最大值为24V，调幅度Ma为20℅，带宽fBW为100Hz，载波fc为5*106Hz。
5、在无线电技术中，一个信号的表示方法有三种，分别是数学表达式、波形、频谱。
6、调频电路有直接调频、间接调频两种方式。
7、检波有同步、和非同步检波两种形式。
8、反馈式正弦波振荡器按照选频网络的不同，可分为LC、RC、石英晶振等三种。
9、变频器可由混频器、和带通滤波器两部分组成。
10、列出三个常见的频谱搬移电路调幅、检波、变频。
11、用模拟乘法器非线性器件实现调幅最为理想。
二、选择题（每小题2分、共20分）将一个正确选项前的字母填在括号内1、下列哪种信号携带有调制信号的信息（C ）A、载波信号B、本振信号C、已调波信号2、小信号谐振放大器的主要技术指标不包含（B ）A、谐振电压增益B、失真系数C、通频带D、选择性3、丙类谐振功放其谐振回路调谐于（ A ）分量A、基波B、二次谐波C、其它高次谐波D、直流分量4、并联型石英晶振中，石英谐振器相当于（C ）元件A、电容B、电阻C、电感D、短路线5、反馈式正弦波振荡器的起振条件为（ B ）A、|AF|=1，φA+φF= 2nπB、|AF| >1，φA+φF = 2nπC、|AF|>1，φA+φF ≠2nπD、|AF| =1，φA+φF ≠2nπ6、要实现集电极调制特性应使功放工作在（B ）状态A、欠压状态B、过压状态C、临界状态D、任意状态7、自动增益控制可简称为（ B ）A、MGCB、AGCC、AFCD、PLL8、利用非线性器件相乘作用来实现频率变换其有用项为（ B ）A、一次方项B、二次方项C、高次方项D、全部项9、如右图所示的电路是（D ）A、普通调幅电路B、双边带调幅电路C、混频器D、同步检波器10、在大信号包络检波器中，由于检波电容放电时间过长而引起的失真是（B）A、频率失真B、惰性失真C、负峰切割失真D、截止失真三、判断题，对的打“√”,错的打“×”（每空1分，共10分）1、谐振放大器是采用谐振回路作负载的放大器。
通信电子线路题库40张有答案
t i me ne ra 江苏技术师范学院2006—2007学年第1学期《通信电子线路》试卷（1A ）参考答案及评分标准第5-6小题每空2分，其余每空1分，共22分）1.AM 的高电平基极调制电路，工作状态应选择在__欠压___（欠压，过压）状态。
2.混频器的副波道干扰是___外来干扰__信号和本振信号形成的一种组合频率干扰，与前端电路的选择性__有关___（有关，无关）。
3.锁相环路是一种相位闭环控制系统，包括___鉴相器___、__环路滤波器___和___压控振荡器____三个部分，其中__压控振荡器__是被控制的对象；环路锁定后存在剩余__相位__（频率，相位）误差。
4.对于输入高频小信号而言，混频器中混频管可看作线性元件；而其参数随_本振__信号的改变而发生改变，故称混频管为___线性时变___（线性时变、非线性时变）元件。
5.已知下混频前调频信号f c =10.8MHz ，△f m =1.6KHz ，m f =32，且本振频率f L =12.8MHz ，则混频后调频信号的f c =__2MHZ___，△f m =__1.6KHZ__，m f =__32__。
6. 鉴频器的组成框图如图所示，则u 01为__调频调幅___信号，方框图A 为__包络检波___电路。
若该鉴频器的鉴频灵敏度S f =5mV/KHz ，当输入u(t)=3cos(2π×106 t +10sin2π×103 t)（V ）时，则u 0为。
30.05cos 210)(V)t π⨯得分评卷人二、是非题（每小题2分，共10分）1、（×）一谐振功率放大器工作在欠压状态，当减小负载电阻时可调到临界状态。
2、（√）在鉴频器前采用限幅电路，是为了改善调频系统的信噪比。
3、（×）设计一个高稳定度的、振荡频率可调的振荡器可选用晶体振荡器。
4、（×）在包络检波电路中，为了不产生惰性失真可增大检波负载电阻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常 州 工 学 院 试 卷
1 卷 共 5 页 第 1 页
班 级_____________________姓 名_____________________学 号 _____________________ ……………………………………………………………装 订 线……………………………………………………………
班 级_____________________姓 名_____________________学 号 _______________……………………………………………………………装 订 线……………………………………………………………
．振幅调制 B ．调幅波的解调 C ．混频二极管峰值包络检波器，原电路正常工作。
若负载电阻加倍， B ．底部切割失真 C ．惰性失真和底部切割失真图所示为示波器测量正弦波波形参数的画面，若“VOLTS/DIV 则所测正弦波的峰值为（ B ）
A ．9.2V
B ．4.6V
C 16．直接调频与间接调频相比，以下说法正确的是（A ．直接调频频偏较大，中心频率稳定 B ．间接调频频偏较大，中心频率不稳定 C ．直接调频频偏较大，中心频率不稳定
D ．间接调频频偏较大，中心频率稳定 20．如图所示电路，以下说法正确的是（
．不能产生正弦波振荡，原因在于振幅平衡条件不能满足； ．不能产生正弦波振荡，原因在于相位平衡条件不能满足；
